力矩转矩扭矩的定义
扭矩计算公式和单位
扭矩计算公式和单位扭矩：扭矩是使物体发生转动的力。
发动机的扭矩就是指发动机从曲轴端输出的力矩。
在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。
扭矩和功率一样，是汽车发动机的主要指数之一，它反映在汽车性能上，包括加速度、爬坡能力以及悬挂等。
它的准确定义是：活塞在汽缸里的往复运动，往复一次做有一定的功，它的单位是牛顿。
在每个单位距离所做的功就是扭矩了。
是这样的，扭矩是衡量一个汽车发动机好坏的重要标准，一辆车扭矩的大小与发动机的功率成正比。
举个通俗的例子，比如，像人的身体在运动时一样，功率就像是身体的耐久度，而扭矩是身体的爆发力。
对于家用轿车而言，扭矩越大加速性越好；对于越野车，扭矩越大其爬坡度越大；对于货车而言，扭矩越大车拉的重量越大。
在排量相同的情况下，扭矩越大说明发动机越好。
在开车的时候就会感觉车子随心所欲，想加速就可加速，“贴背感”很好。
现在评价一款车有一个重要数据，就是该车在0－100公里／小时的加速时间。
而这个加速时间就取决于汽车发动机的扭矩。
一般来讲，扭矩的最高指数在汽车2000－4000／分的转速下能够达到，就说明这款车的发动机工艺较好，力量也好。
有些汽车在5000／分的转速左右才达到该车扭矩的最高指数，这说明“力量”就不是此车所长。
扭矩在物理学中就是力矩的大小，等于力和力臂的乘积，国际单位是牛米Nm，此外我们还可以看见kgm、lb-ft这样的扭矩单位，由于G=mg，当g=9.8的时候，1kg＝9.8N，所以1kgm＝9.8Nm，而磅尺lb-ft则是英制的扭矩单位，1lb=0.4536kg;1ft=0.3048m，可以算出1lb-ft＝0.13826kgm。
在人们日常表达里，扭矩常常被称为扭力（在物理学中这是2个不同的概念）。
现在我们举个例子：8代Civic 1.8的扭矩为173.5Nm@4300rpm，表示引擎在4300转/分时的输出扭矩为173.5Nm，那173.5N的力量怎么能使1吨多的汽车跑起来呢？其实引擎发出的扭矩要经过放大（代价就是同时将转速降低）这就要靠变速箱、终传和轮胎了。
扭矩计算公式和单位
扭矩计算公式和单位扭矩：扭矩是使物体发生转动的力。
发动机的扭矩就是指发动机从曲轴端输出的力矩。
在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。
扭矩和功率一样，是汽车发动机的主要指数之一，它反映在汽车性能上，包括加速度、爬坡能力以及悬挂等。
它的准确定义是：活塞在汽缸里的往复运动，往复一次做有一定的功，它的单位是牛顿。
在每个单位距离所做的功就是扭矩了。
是这样的，扭矩是衡量一个汽车发动机好坏的重要标准，一辆车扭矩的大小与发动机的功率成正比。
举个通俗的例子，比如，像人的身体在运动时一样，功率就像是身体的耐久度，而扭矩是身体的爆发力。
对于家用轿车而言，扭矩越大加速性越好；对于越野车，扭矩越大其爬坡度越大；对于货车而言，扭矩越大车拉的重量越大。
在排量相同的情况下，扭矩越大说明发动机越好。
在开车的时候就会感觉车子随心所欲，想加速就可加速，“贴背感”很好。
现在评价一款车有一个重要数据，就是该车在0－100公里／小时的加速时间。
而这个加速时间就取决于汽车发动机的扭矩。
一般来讲，扭矩的最高指数在汽车2000－4000／分的转速下能够达到，就说明这款车的发动机工艺较好，力量也好。
有些汽车在5000／分的转速左右才达到该车扭矩的最高指数，这说明“力量”就不是此车所长。
扭矩在物理学中就是力矩的大小，等于力和力臂的乘积，国际单位是牛米Nm，此外我们还可以看见kgm、lb-ft这样的扭矩单位，由于G=mg，当g=9.8的时候，1kg＝9.8N，所以1kgm＝9.8Nm，而磅尺lb-ft则是英制的扭矩单位，1lb=0.4536kg;1ft=0.3048m，可以算出1lb-ft＝0.13826kgm。
在人们日常表达里，扭矩常常被称为扭力（在物理学中这是2个不同的概念）。
现在我们举个例子：8代Civic 1.8的扭矩为173.5Nm@4300rpm，表示引擎在4300转/分时的输出扭矩为173.5Nm，那173.5N的力量怎么能使1吨多的汽车跑起来呢？其实引擎发出的扭矩要经过放大（代价就是同时将转速降低）这就要靠变速箱、终传和轮胎了。
力矩转矩扭矩的定义
扭矩是使物体发生转动的力。
发动机的扭矩就是指发动机从曲轴端输出的力矩。
在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。
扭矩在物理学中就是力矩的大小，等于力和力臂的乘积，国际单位是牛米Nm，此外还可以看见kgm、lb-ft这样的扭矩单位，由于G=mg，当g=9.8的时候，1kg的重量为9.8N，所以1kgm=9.8Nm，而磅尺lb-ft则是英制的扭矩单位，1lb=0.4536kg;1ft=0.3048m，可以算出1lb-ft=0.13826kg m。
在人们日常表达里，扭矩常常被称为扭力（在物理学中这是2个不同的概念）。
例如：8代Civic 1.8的扭矩为173.5Nm@4300rpm，表示引擎在4300转/分时的输出扭矩为173.5Nm，那173.5N的力量怎么能使1吨多的汽车跑起来呢？其实引擎发出的扭矩要经过放大（代价就是同时将转速降低）这就要靠变速箱、终传和轮胎了。
引擎释放出的扭力先经过变速箱作“可调”的扭矩放大（或在超比挡时缩小）再传到终传（尾牙）里作进一步的放大（同时转速进一步降低），最后通过轮胎将驱动力释放出来。
如某车的1挡齿比（齿轮的齿数比，本质就是齿轮的半径比）是3，尾牙为4，轮胎半径为0.3米，原扭矩是200Nm 的话，最后在轮轴的扭力就变成200×3×4=2400Nm（设传动效率为100%）在除以轮胎半径0.3米后，轮胎与地面摩擦的部分就有2400Nm/0.3m=8000N，即800公斤力的驱动力，这就足以驱动汽车了。
若论及机械效率，每经过一个齿轮传输，都会产生一次动力损耗，手动变速箱的机械效率约在95%左右，自动变速箱较惨，约剩88%左右，而传动轴的万向节效率约为98%。
整体而言，汽车的驱动力可由下列公式计算：扭矩×变速箱齿比×最终齿轮比×机械效率/轮胎半径补充一点：为什么引擎的功率能由扭矩计算出来呢？功率P=功W/时间t，功W=力F×距离s；所以，P=F×s/t=F×速度v这里的v是线速度，而在引擎里，曲轴的线速度=曲轴的角速度ω×曲轴半径r，代入上式得：功率P=力F×半径r×角速度ω；而力F×半径r=扭矩得出：功率P=扭矩×角速度ω所以引擎的功率能从扭矩和转速中算出来角速度的单位是弧度/秒，在弧度制中一个π代表180度发动机扭矩概述扭矩是使物体发生转动的力。

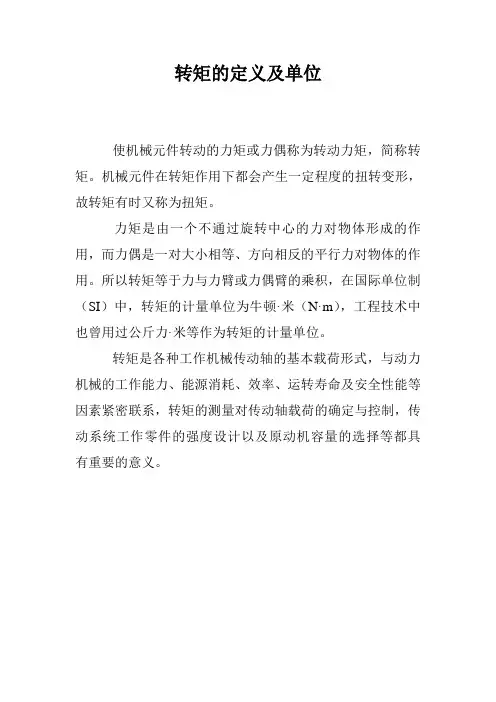

转矩的定义及单位
转矩的定义及单位
使机械元件转动的力矩或力偶称为转动力矩，简称转矩。
机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。
力矩是由一个不通过旋转中心的力对物体形成的作用，而力偶是一对大小相等、方向相反的平行力对物体的作用。
所以转矩等于力与力臂或力偶臂的乘积，在国际单位制（SI）中，转矩的计量单位为牛顿·米（N·m），工程技术中也曾用过公斤力·米等作为转矩的计量单位。
转矩是各种工作机械传动轴的基本载荷形式，与动力机械的工作能力、能源消耗、效率、运转寿命及安全性能等因素紧密联系，转矩的测量对传动轴载荷的确定与控制，传动系统工作零件的强度设计以及原动机容量的选择等都具有重要的意义。
扭矩计算公式和单位
扭矩计算公式和单位扭矩:扭矩是使物体发生转动的力。
发动机的扭矩就是指发动机从曲轴端输出的力矩。
在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大,它反映了汽车在一定范围内的负载能力.扭矩和功率一样,是汽车发动机的主要指数之一,它反映在汽车性能上,包括加速度、爬坡能力以及悬挂等。
它的准确定义是：活塞在汽缸里的往复运动,往复一次做有一定的功，它的单位是牛顿.在每个单位距离所做的功就是扭矩了.是这样的，扭矩是衡量一个汽车发动机好坏的重要标准，一辆车扭矩的大小与发动机的功率成正比。
举个通俗的例子，比如，像人的身体在运动时一样,功率就像是身体的耐久度，而扭矩是身体的爆发力。
对于家用轿车而言，扭矩越大加速性越好;对于越野车,扭矩越大其爬坡度越大；对于货车而言，扭矩越大车拉的重量越大。
在排量相同的情况下，扭矩越大说明发动机越好.在开车的时候就会感觉车子随心所欲，想加速就可加速，“贴背感”很好。
现在评价一款车有一个重要数据,就是该车在0－100公里／小时的加速时间。
而这个加速时间就取决于汽车发动机的扭矩。
一般来讲,扭矩的最高指数在汽车2000－4000／分的转速下能够达到，就说明这款车的发动机工艺较好,力量也好。
有些汽车在5000／分的转速左右才达到该车扭矩的最高指数，这说明“力量”就不是此车所长.扭矩在物理学中就是力矩的大小，等于力和力臂的乘积，国际单位是牛米Nm，此外我们还可以看见kgm、lb—ft这样的扭矩单位,由于G=mg，当g=9。
8的时候,1kg＝9.8N，所以1kgm＝9。
8Nm,而磅尺lb-ft则是英制的扭矩单位，1lb=0.4536kg;1ft=0.3048m，可以算出1lb-ft＝0.13826kgm。
在人们日常表达里，扭矩常常被称为扭力（在物理学中这是2个不同的概念）。
现在我们举个例子：8代Civic 1。
8的扭矩为173.5Nm＠4300rpm,表示引擎在4300转/分时的输出扭矩为173.5Nm，那173.5N的力量怎么能使1吨多的汽车跑起来呢？其实引擎发出的扭矩要经过放大(代价就是同时将转速降低）这就要靠变速箱、终传和轮胎了。
力矩、扭矩、转矩的来源与区别
力矩、扭矩、转矩地来源与区别
提到力矩，我们立刻会想到杠杆.作用力和支点与力作用方向相垂直地距离地乘积就称为力矩.力矩地单位是牛顿米.
图杠杆力矩
扭矩、转矩则是转动地力矩，对于转动地物体，若将转轴中心看成支点，在转动地物体圆周上地作用力和转轴中心与作用力方向垂直地距离地乘积就称为转矩.当圆柱形物体，受力而未转动，该物体受力后只存在因扭力而发生地弹性形变，此时地转矩就称为扭矩.
图扭矩、转矩
因此，在运行地电机中严格来说只能称为“转矩”.采用“力矩”或“扭矩”都不太合适.不过习惯上这三种名称使用地历史都较长至少也有六七十年了，因此也没有人刻意去更正它.。
力矩,转矩,扭矩的定义
扭矩是使物体发生转动的力。
发动机的扭矩就是指发动机从曲轴端输出的力矩。
在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。
扭矩在物理学中就是力矩的大小，等于力和力臂的乘积，国际单位是牛米Nm，此外还可以看见kgm、lb-ft这样的扭矩单位，由于G=mg，当g=9.8的时候，1kg的重量为9.8N，所以1kgm=9.8Nm，而磅尺lb-ft则是英制的扭矩单位，1lb=0.4536kg;1ft=0.3048m，可以算出1lb-ft=0.13826kgm。
在人们日常表达里，扭矩常常被称为扭力（在物理学中这是2个不同的概念）。
例如：8代Civic 1.8的扭矩为173.5Nm@4300rpm，表示引擎在4300转/分时的输出扭矩为173.5Nm，那173.5N的力量怎么能使1吨多的汽车跑起来呢？其实引擎发出的扭矩要经过放大（代价就是同时将转速降低）这就要靠变速箱、终传和轮胎了。
引擎释放出的扭力先经过变速箱作“可调”的扭矩放大（或在超比挡时缩小）再传到终传（尾牙）里作进一步的放大（同时转速进一步降低），最后通过轮胎将驱动力释放出来。
如某车的1挡齿比（齿轮的齿数比，本质就是齿轮的半径比）是3，尾牙为4，轮胎半径为0.3米，原扭矩是200Nm 的话，最后在轮轴的扭力就变成200×3×4=2400Nm（设传动效率为100%）在除以轮胎半径0.3米后，轮胎与地面摩擦的部分就有2400Nm/0.3m=8000N，即800公斤力的驱动力，这就足以驱动汽车了。
若论及机械效率，每经过一个齿轮传输，都会产生一次动力损耗，手动变速箱的机械效率约在95%左右，自动变速箱较惨，约剩88%左右，而传动轴的万向节效率约为98%。
整体而言，汽车的驱动力可由下列公式计算：扭矩×变速箱齿比×最终齿轮比×机械效率/轮胎半径补充一点：为什么引擎的功率能由扭矩计算出来呢？功率P=功W/时间t，功W=力F×距离s；所以，P=F×s/t=F×速度v这里的v是线速度，而在引擎里，曲轴的线速度=曲轴的角速度ω×曲轴半径r，代入上式得：功率P=力F×半径r×角速度ω ；而力F×半径r=扭矩得出：功率P=扭矩×角速度ω 所以引擎的功率能从扭矩和转速中算出来角速度的单位是弧度/秒，在弧度制中一个π代表180度发动机扭矩概述扭矩是使物体发生转动的力。
力矩、转矩、扭矩区别
力矩、转矩、扭矩区别力矩、扭矩、转矩这三个词语在行业内经常被工程师们混着用，大家也都觉得这三者是同一个概念，测试时也只是关注一下其额定值和峰值。
今天就来浅析一下三者的区别以及相关的测试项目。
一、力矩、扭矩、转矩的来源与区别提到力矩，我们立刻会想到杠杆。
作用力和支点与力作用方向相垂直的距离的乘积就称为力矩。
力矩的单位是牛顿-米。
图 1 杠杆力矩扭矩、转矩则是转动的力矩，对于转动的物体，若将转轴中心看成支点，在转动的物体圆周上的作用力和转轴中心与作用力方向垂直的距离的乘积就称为转矩。
当圆柱形物体，受力而未转动，该物体受力后只存在因扭力而发生的弹性形变，此时的转矩就称为扭矩。
图 2 扭矩、转矩因此，在运行的电机中严格来说只能称为“转矩”。
采用“力矩”或“扭矩”都不太合适。
不过习惯上这三种名称使用的历史都较长至少也有六七十年了，因此也没有人刻意去更正它。
二、电机转矩测量的方法及趋势目前行业内测量电机的转矩一般采用转矩测量仪直接测量，关于电机的转矩还存在多种行业前沿的测量项目，诸如矩角特性、转矩波动、齿槽转矩、摩擦力矩测试等。
对于步进电动机或者开关磁阻电机，需要特别关心的是定子磁动势FS和转子磁动势Fr 的夹角θ,而不是普通同步电动机中人们所熟知的功角σ。
在步进同步电动机中夹角θ是一个十分重要的参数，称之为矩角，电机扭矩和矩角的关系成为矩角特性。
下图为致远电子的MPT1000电机测试系统测试得到的矩角特性曲线。
图 3 致远电子矩角特性测试电机因其输出转矩随电枢角位置的变化,表现出有一个不大的波动值△M。
通常用转矩波动系数来衡量力矩电机的这一品质。
致远电子利用负载电机给被测电机施加连续工作区中规定的最大转矩，控制电机运行在最低转速下，用转矩传感器记录电机在运行一周时的转矩，记录最大转矩和最小转矩，即可计算出转矩波动系数。
图 4 致远电子转矩波动测试三、致远电子MPT混合型电机测试系统致远电子凭借在功率分析、电机测量领域的深入理解与长久积累，融合仪器设计与系统集成的理念，推出了具有划时代意义的MPT 混合型电机测试系统，在控制精度、分析能力和国际标准支持三方面实现了电机测试系统的全面革新，用于满足不同行业对电机测试的深层次要求，实现更专业、更贴合用户需求的功能定制服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扭矩是使物体发生转动的力。
发动机的扭矩就是指发动机从曲轴端输出的力矩。
在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。
扭矩在物理学中就是力矩的大小，等于力和力臂的乘积，国际单位是牛米Nm，此外还可以看见kgm、lb-ft这样的扭矩单位，由于G=mg，当g=9.8的时候，1kg的重量为9.8N，所以1kgm=9.8Nm，而磅尺lb-ft则是英制的扭矩单位，1lb=0.4536kg;1ft=0.3048m，可以算出1lb-ft=0.13826kgm。
在人们日常表达里，扭矩常常被称为扭力（在物理学中这是2个不同的概念）。
例如：8代Civic 1.8的扭矩为173.5Nm@4300rpm，表示引擎在4300转/分时的输出扭矩为173.5Nm，那173.5N的力量怎么能使1吨多的汽车跑起来呢？其实引擎发出的扭矩要经过放大（代价就是同时将转速降低）这就要靠变速箱、终传和轮胎了。
引擎释放出的扭力先经过变速箱作“可调”的扭矩放大（或在超比挡时缩小）再传到终传（尾牙）里作进一步的放大（同时转速进一步降低），最后通过轮胎将驱动力释放出来。
如某车的1挡齿比（齿轮的齿数比，本质就是齿轮的半径比）是3，尾牙为4，轮胎半径为0.3米，原扭矩是200Nm的话，最后在轮轴的扭力就变成200×3×4=2400Nm（设传动效率为100%）在除以轮胎半径0.3米后，轮胎与地面摩擦的部分就有2400Nm/0.3m=8000N，即800公斤力的驱动力，这就足以驱动汽车了。
若论及机械效率，每经过一个齿轮传输，都会产生一次动力损耗，手动变速箱的机械效率约在95%左右，自动变速箱较惨，约剩88%左右，而传动轴的万向节效率约为98%。
整体而言，汽车的驱动力可由下列公式计算：扭矩×变速箱齿比×最终齿轮比×机械效率/轮胎半径
补充一点：
为什么引擎的功率能由扭矩计算出来呢？
功率P=功W/时间t，功W=力F×距离s；所以，P=F×s/t=F×速度v
这里的v是线速度，而在引擎里，曲轴的线速度=曲轴的角速度ω×曲轴半径r，代入上式得：功率P=力F×半径r×角速度ω ；而力F×半径r=扭矩
得出：功率P=扭矩×角速度ω 所以引擎的功率能从扭矩和转速中算出来角速度的单位是弧度/秒，在弧度制中一个π代表180度
发动机扭矩
概述
扭矩是使物体发生转动的力。
发动机的扭矩就是指发动机从曲轴端输出的力矩。
在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。
在某些场合能真正反映出汽车的“本色”，例如启动时或在山区行驶时，扭矩越高汽车运行的反应便越好。
以同类型发动机轿车做比较，扭矩输出愈大承载量愈大，加速性能愈好，爬坡力愈强，换挡次数愈少，
对汽车的磨损也会相对减少。
尤其在轿车零速启动时，更显示出扭矩高者提升速度快的优越性。
发动机的扭矩的表示方法是牛米(N.m)。
同功率一样，一般在说明发动机最大输出扭矩的同时也标出每分钟转速(r/min)。
最大扭矩一般出现在发动机的中、低转速的范围，随着转速的提高，扭矩反而会下降。
矩。
力对轴的矩是力对物体产生绕某一轴转动作用的物理量。
它是代数量，其大小等于力在垂直于该轴的平面上的分力同此分力作用线到该轴垂直距离的乘积；其正负号用以区别力矩的不同转向，按右手螺旋定则确定：以右手四指沿分力方向（X轴/Y轴），且掌心面向转轴（X轴/Y轴）而握拳，大拇指方向（Z轴）与该轴正向一致时取正号，反之则取负号。
力对点的矩是力对物体产生绕某一点转动作用的物理量。
它是矢量，等于力作用点位置矢r和力矢F的矢量积。
例如，用球铰链固定于O点的物体受力F作用，以r表示自O点至F作用点A的位置矢，r和F的夹角为a（见图）。
物体在F作用下，绕垂直于r与F组成的平面并通过O点的轴转动。
转动作用的大小和转轴的方向取决于F对O点的矩矢M，M=r×F ；M的大小为rFsina ，方向由右手定则确定。
力矩M 在过矩心O的直角坐标轴上的投影为 Mx 、My 、Mz 。
可以证明 Mx 、My 、Mz 就是F对x ，y，z轴的矩。
力矩的量纲为L^2MT^(-2)，其国际制单位为N·m。
