万用表的焊接
实验名称:大屏幕数字万用表DT92系列组装
实验目的:此产品根据数字电子技术的基本电路设计而成.散件组装过程可以
进一步学习电子技术外,还可以掌握电子安装工艺,了解测量和调试技术,一举多得.
实验原理:
实验电路图如上图所示.此系列数字仪表是一种操作方便、性能稳定、读数准确、用电池驱动的高可靠性数字万用表。
此系列仪表可用来测量交、直流电压/电流、电阻、电容、二极管、三极管、通断测试、温度及频率等参数。
整机以双积分A\D转换器为核心。
实习元件：
集成块（芯片），液晶显示器（LCD），线路板，4148二极管，发光二极管，电位器，100pF瓷片电容，聚酯电容，金属膜电阻，贴片电阻1%，贴片电阻5%，热敏电阻，锰铜丝，双面发泡导电胶条，二级蜂鸣器，按键开关，叠层电池，电池扣，V型片，保险丝管，保险丝夹，三极管插座，电容夹片，开关弹簧，钢珠，输入烟斗，自攻螺丝，开关帽，前壳，后壳，旋钮，液晶显示器嵌条，支撑架，防震套，铭牌，QC贴纸，表笔，说明书
实验内容:焊接数字万用表并制作数字万用表
一.焊接与安装(一般先焊接低矮,耐热元件)
1.清查元器件的数量与质量,对不合格元件应及时更换;
2.确定元器件的安装方式,安装高度,一般它由该器件在电路中的作用,印制板
与外壳建的距离以及该器件两安装孔之间地距离所决定;
3.进行引脚处理,即对器件的引脚弯曲成形并进行烫锡处理.成型是不得从引脚
根部弯曲,尽量把有字符的器件面置于易于观察的位置,字符应从左到右,从下到上;
4.插装:根据元件位号对号插装,不可插错,对有极性的元器件插孔时应特别小
心;
5.焊接:各焊点加热时间及用锡量要适当,对耐热性差的元器件应使用工具辅助
散热.防止虚焊,错焊,避免因托锡而造成短路;
6.焊后处理:剪去多余引脚线,检查所有焊点,对缺陷进行修补,必要时用五水酒
精清洗印制板;
7.盖后盖上螺钉:盖后盖前需检查所有与面板孔嵌装的元器件是否正确到位;变
压器是否坐落在安装槽内;导线不可紧靠铁芯;是否有导线压住螺钉孔或散露在盖外.后盖螺钉的松紧应适度,若发现盖不上货盖不严,且不可硬拧螺钉,应开盖检查处理后再上螺钉.
二.安装
1.与面板孔嵌装愿借的高度与孔的配合;
2.由于空间不够,C23一定要卧装;
3.贴片电阻在焊接时应注意不要接触电烙铁太久以免其接触太久由于高温破坏元件的性能；
4.对于一些排列较紧密的元件可以将其反过来进行焊接以免元件之间太近而在焊接过程中粘合在一起。
三.测试与调整
总装完毕后,按原理图.印制板装配图及工艺要求检查整机安装情况,着重接茬电源线及印制板上相邻导线或焊点有无短路及缺陷,一切正常时用即可通电检测.
测试:1.将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔；
2.旋转功能开关至LOGIC档；
3.将黑表笔接待测电路的“地端”，红表笔姐被测端。
当测试端电平≥2.4，屏幕显示“▲”符号；
当测试端电平≤0.7，屏幕显示“▼”符号，并发出声响；
档测试端开路，该档屏幕显示“▲”符号。
产品功能：
1.LCD最大显示：1999为何19999为自动极性显示；
2.测量方式：双积分式A/D转换；
3.采样速率约每秒钟3次；
4.最大共模电压：500DC/AC有效值；
5.过量程显示：最高位先“1”；
6.低电压显示：“”符号出现；
7.数据保持：暗笑保持开关，“H”符号出现，当前数据就会保持在显示器上；
8.自动断电：仪表在开机状态笑约20分钟后，将自动切断电源，进入睡眠状态，
这时仪表整机工作仅1uA左右，若要重新开启电源，亲连续按动电源开关两次；
9.背光灯显示:在仪表面板上按下功能键，仪表背光灯亮，以便在光线较暗地方
清晰读数，再按一下即可熄灭背光，但背光灯耗电较大，使用时间不宜过长；
10.工作环境：0~40℃，相对湿度≤75％RH;
11.储存环境：-10~50℃,相对湿度＜80％RH；
12.电源：一只9V电池；
13.仪表尺寸：198×95×53mm；
14.重量：约415g.
焊接后电路板如图
实习小结：
本次的主干任务是充电器的制作，它是根据我们在数字电子技术的基本电路设计而成，与理论教学紧密结合。
通过散装组建过程除了可以进一步学习电子技术外，还可以掌握电子安装工艺，了解测量和调试技术。
这个过程中最重要同时也是最耗时的步骤便是安装与焊接。
焊接与安装很有讲究(一般先焊接低矮,耐热元件)为了便于安装,可根据具体情况采用分类、分片焊装。
在以前电路实验中，对贴片电阻的实体并不熟悉，只是知道各电阻的阻值。
这次的实习，我从拿起第一个电阻就开始研究他，寻找其焊接的正确方法。
普通电阻、二极管、三极管和电容的正负辨别，上次实习时学过，实体的正负鉴别就是直接看管脚的长短，长正短负。
这些实践认识真是受益匪浅。
在这次实习当中，使我深刻了解到理论还需运用到实践当中去的重要性。
我对电子元件和电路的焊接又有了进一步的认识，使我对电子信息技术等方面的专业知识做了进一步的了解，培养和锻炼了我们的实际动手能力，做到了理论与实践充分地结合，不仅要具有专业知识，而且还具有较强的实践动手能力、能分析问题和解决问题的高素质人才，为以后的顺利就业做好准备。
(整理)图解47型万用表组装全过程.
说明：以下内容已经该录在光盘中，批量购买30台以上则赠送刻有本资料的光盘一张。
一般用户可以直接保存本文而不需要购买本光盘。
确实需要购买本文内容的光盘者（一般是互联网暂不到达的边远地区用），每张收费5元。
MF-47A印制板正面图万用表是一种多功能、多量程的便携式电工仪表,一般的万用表可以测量直流电流、交直流电压和电阻，有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。
MF47型万用表具有26个基本量程和电平、电容、电感、晶体管直流参数等7个附加参考量程，是一种量限多、分档细、灵敏度高、体形轻巧、性能稳定、过载保护可靠、读数清晰、使用方便的新型万用表。
万用表是电工必备的仪表之一，每个电气工作者都应该熟练掌握其工作原理及使用方法。
通过本次万用表的原理与安装实习，要求学生了解万用表的工作原理，掌握锡焊技术的工艺要领及万用表的使用与调试方法。
1 万用表原理与安装实习的目的与意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。
通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。
通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。
电子与机械是密不可分的，在万用表的组装中还可以了解电子产品的机械结构、机械原理，这对将来的产品设计开发是非常有帮助的。
所以，五一电子科普加油站特向南京电子仪表厂专门订购了一系列的万用电表套件。
在个别地区，套件的价格可能会比非南京电表厂的成品表的价格还要高出几元或者十多元，但是，五一电子仍然强烈建议您选购本万用表套件！选购本万用表套件的理由：本万用表套件由南京电表厂生产，南京电表厂是国内最有名、历史最悠久、产品最值得信赖的电表厂之一；本万用表套件拥有最成熟的设计，不论在电路结构、机械结构还材料选材方面远远优于市面上常见的万用表；万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。
焊接万用表实验报告
焊接万用表实验报告实验目的，通过焊接万用表实验，掌握焊接技术，提高实际操作能力。
一、实验仪器与材料。
1. 仪器，数字万用表、焊接设备。
2. 材料，导线、焊锡、焊盘。
二、实验步骤。
1. 准备工作，将数字万用表连接至焊接设备，准备好导线、焊锡、焊盘。
2. 清洁工作，清洁焊接区域，确保焊接部位表面干净。
3. 接线工作，将导线连接至数字万用表的接线端口。
4. 焊接工作，使用焊锡将导线与数字万用表焊接连接。
5. 检测工作，使用数字万用表进行连接测试，确保焊接牢固、电路通畅。
三、实验结果与分析。
通过本次焊接万用表实验，我们成功地将导线与数字万用表进行了焊接连接。
在进行焊接工作时，需要注意焊接温度、焊接时间以及焊接位置的选择。
同时，在焊接完成后，还需使用数字万用表进行连接测试，确保焊接牢固、电路通畅。
通过这次实验，我们掌握了焊接技术，并提高了实际操作能力。
四、实验总结。
通过本次实验，我们深刻认识到焊接技术的重要性，掌握了焊接的基本步骤和注意事项。
在今后的学习和工作中，我们将继续加强实际操作能力，不断提高自己的焊接技术水平。
五、实验感想。
通过本次焊接万用表实验，我们不仅学到了焊接技术，还增强了团队合作意识和实际操作能力。
在未来的学习和工作中，我们将继续努力，不断提高自己的技术水平，为科研和实践工作做出更大的贡献。
六、参考资料。
1. 《焊接技术手册》。
2. 《数字万用表操作指南》。
以上就是本次焊接万用表实验的实验报告，希望能对大家有所帮助。
感谢大家的阅读与支持。
万用表的使用焊接与装配技术-精品文档
交、直流公用标度尺（均匀刻度）的读数
• 5、测量时，应根据选择的档位， 乘以相应的倍率 • 6、例如：当量程选择的档位是直流电压0～ 2.5V，由于2.5是250缩小100倍，所以标度尺上 的50、100、150、200、250这组数字都应同时 缩小100倍，分别为0.5、1.0、1.5、2.0、2.5， 这样换算后，就能迅速读数了 • 7、当表头指针位于两个刻度之间的某个位置时， 应将两刻度1之间的距离等分后，估读一个数值 • 8、所用的量程应使表针的偏转尽量大但不能超 过刻度的量大值，以能读得精确的读数。
欧姆标度尺（非均匀刻度）的读数
• 万用表的欧姆变标度尺上只有一组数字，作为电阻专 用，从右往左读数，它包含了5个档位，×1、×10、 ×100、×1K、×10K • 测量时，应根据选择的档位乘以相应的倍率 • 例如：当量程选择的档位是R×1K，就对读取的数据 ×1000就可以了 • 当表头指针位于两个刻度之间的某个位置时由于欧姆 标度尺的刻度是非均匀刻度，应根据左边和右边刻度 缩小或扩大的趋势，估读一个数值 • 如果指针的偏转很小，应换一个比它大倍率的量程； 如果指针的偏转很大，应换一个比它小倍率的量程； 以读得准确的读数。
2.操作中的注意事项
• ③ 测量时，须用右手握住两支表笔，手指不要 触及表笔的金属部分和被测元器件。 • ④ 测量中若需转换量程，必须在表笔离开电路 后才能进行，否则选择开关转动产生的电弧易 烧坏选择开关的触点，造成接触不良的事故。 • ⑤ 在实际测量中，经常要测量多种电量，每一 次测量前要注意根据每次测量任务把选择开关 转换到相应的挡位和量程，这是初学者最容易 忽略的环节。
焊剂（分为助焊剂和阻焊剂）
助焊剂（松香）
阻焊剂（光固树脂）
焊料与焊剂结合——手工焊锡丝
万用表实习心得体会(7篇)
万用表实习心得体会(7篇)万用表实习心得体会1一、实习目的：1、通过对DT830B数字万用表的制作，了解万用表的基本工作原理。
2、学习并熟练掌握元器件的识别、质量检测、插件、焊接(包括贴片元器件焊接—表面安装技术SMT)和整机的装配工艺。
3、锻炼自己的动手能力，养成严谨的科学作风，提高工程实践观念。
4、通过万用表的安装调试，掌握电子元件和万用表的调试技术。
5、增进对仪表的测试精度以及误差的认识与掌握。
二、实习具体任务：1、熟悉万用表原理数字表的核心是它的A/D转换器，也就是模数转换器，将被测量的模拟信号变为数字信号给LCD液晶屏显示。
输入ICL7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的7段码。
A/D转换器的四个译码器将数字转换成7段码的四个数字，小数点由选择开关设定。
数字表有三个转换电路：I/V转换电路(电流转换电压电路) R/V转换电路(电阻转换电压电路) C/V转换电路(电容转换电压电路)，也就是说，不过测量什么信号始终要把这个信号转换为直流电压信号来给A/D处理显示。
测量电阻，将被测量的电阻值转换为直流电压信号给A/D处理显示。
利用ICL7106内部的2.8V基准电压源给基准电阻R0和被测电阻R提供测试电流。
R0上的压降VR0当做7106的基准电压，被测电阻R上的压降VR作为基本表的输入电压。
测量电流，将被测量的电流值转换为直流电压信号给A/D处理显示。
当被测电流IIN流过分流电阻时可产生电压降，即可实现I/V转换，以此作为200mV 基本表的输入电压VIN，利用数字电压表显示出被测电流的大小，再通过量程选择开关扩展成多量程直流数字电流表。
2.元器件的清点与测试：1)在焊接前，我们应该前检查我们的万用表的元件清单，清点完后请将材料放回塑料袋，弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。
2)首先在万用表的外包装泡沫壳上写出所有电阻的阻值，然后取出普通电阻，根据电阻上的色环来读出每个电阻的阻值，分别将读出来的电阻插到对应电阻的位置上，完成后，用数字万用表分别检测每个电阻的阻值，看是否有电阻读错。
电子电工实习心得体会之万能表的焊接和组装

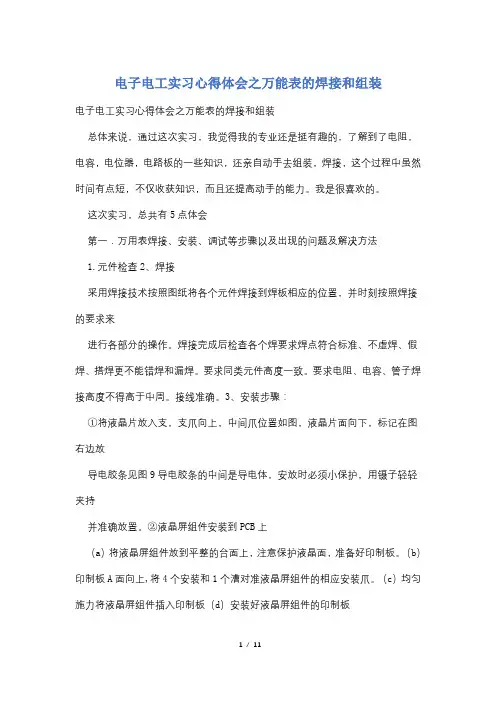

电子电工实习心得体会之万能表的焊接和组装电子电工实习心得体会之万能表的焊接和组装总体来说，通过这次实习，我觉得我的专业还是挺有趣的，了解到了电阻，电容，电位器，电路板的一些知识，还亲自动手去组装，焊接，这个过程中虽然时间有点短，不仅收获知识，而且还提高动手的能力。
我是很喜欢的。
这次实习，总共有5点体会第一．万用表焊接、安装、调试等步骤以及出现的问题及解决方法1.元件检查2、焊接采用焊接技术按照图纸将各个元件焊接到焊板相应的位置，并时刻按照焊接的要求来进行各部分的操作。
焊接完成后检查各个焊要求焊点符合标准、不虚焊、假焊、搭焊更不能错焊和漏焊。
要求同类元件高度一致。
要求电阻、电容、管子焊接高度不得高于中周。
接线准确。
3、安装步骤：①将液晶片放入支，支爪向上，中间爪位置如图，液晶片面向下，标记在图右边放导电胶条见图9导电胶条的中间是导电体，安放时必须小保护，用镊子轻轻夹持并准确放置。
②液晶屏组件安装到PCB上（a）将液晶屏组件放到平整的台面上，注意保护液晶面，准备好印制板。
（b）印制板A面向上,将4个安装和1个漕对准液晶屏组件的相应安装爪。
（c）均匀施力将液晶屏组件插入印制板（d）安装好液晶屏组件的印制板（e）组装转换开关转换开关由塑壳和簧片组成，如图11所示。
用镊子将簧片卡到塑壳内见图12，注意两边簧片位置不对称。
4总装①装转换开关/前盖参（a）如图所示，将弹簧/滚珠依次装入转换开关两侧的里（b）将转换开关用左手托起。
（c）右手拿前盖板对准位。
（d）将转换开关贴放到前盖相应位置 ②手按住转换开关，双手翻转使面板向下，将装好的印制板组件对准前盖位置，装入机壳，注意对准螺和转换开关轴定位。
③装两个螺钉,固定转换开关，务必拧紧。
④装保险管（0.2A）⑤安装电池。
⑥贴屏蔽膜将屏蔽膜上保护纸揭去，露出不干胶面。
5万用表检测（1）直流电压的测量，。
”。
把表笔接电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。

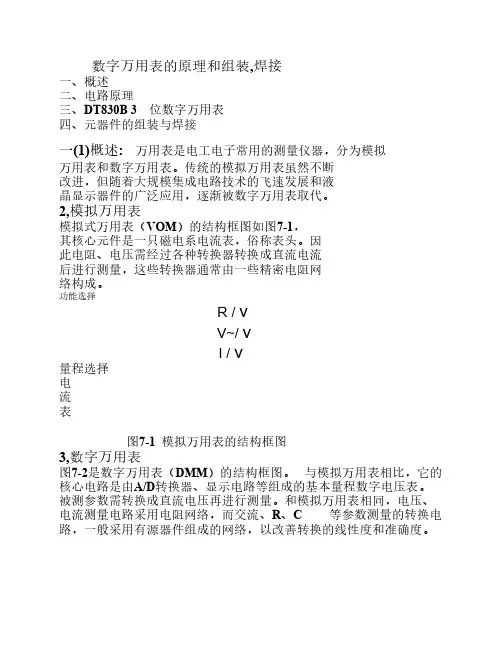

数字万用表的组装和焊接
3,数字万用表
图7-2是数字万用表（DMM）的结构框图。 与模拟万用表相比，它的 核心电路是由A/D转换器、显示电路等组成的基本量程数字电压表。 被测参数需转换成直流电压再进行测量。和模拟万用表相同，电压、 电流测量电路采用电阻网络，而交流、R、C 等参数测量的转换电 路，一般采用有源器件组成的网络，以改善转换的线性度和准确度。
焊盘孔中，在焊接面焊接电源线。 h.接地弹簧 将接地弹簧焊接在印制板元器件面的焊盘上。 （2）液晶显示器的安装 a.框架放正、支柱A朝上、液晶片白色朝上、标志突起朝右放在框架内 b.仔细观察，去掉两斑马条上的微尘颗粒、毛绒细丝后将胶条放入框 架内与液晶片相接触。 c.印制板元器件面朝上，液晶框架固定孔与液晶框架固定支柱一一对 应，下按印制板，将液晶框架固定并将液晶显示器压在印制板上。
为了节省元件与直流电压表共用一套分压电阻，最高测量档为 750V，此时晶显示器的左上角显示HV 提示高压。
4,多量程直流电路测量电路
被测电流流过电阻产生压降，实现I-V转换，以此为基本表的输入电 压。电流表有200µA 、2mA 、20mA 、200mA、10A 五个量程。 200µA 档所需分流电阻 其余各档的分流电阻依次为100Ω、10Ω、1Ω和 0.01Ω。该表可把0－10A范围内的直流电流转换成0-200mA的电压，利 用基本表测量并直接显示电流的大小。电路如图7-13，图中开关位置 为10A档，保险丝不起作用电流从“10ADC” 插孔输入，其余各档电流 从“ VΩmA ” 插孔输入。等
数字万用表由于有较高的输入阻抗和灵敏度，也易于引起干扰，一 般有串模干扰和共模干扰两种。干扰电压以串联的方式与被测量一起 作用于仪表的输入端形成串模干扰；而干扰电压和输入信号同时加在 仪表两输入端形成共模干扰。数字万用表中的双积分A/D转换器，对 50Hz一类的周期信号产生的串模干扰有很强的抑制能力，同时对共模 干扰也有较强的抑制能力。 7，抗过载能力强：为了避免误操作而损坏仪表，专门设计了较为完善 的保护电路，如过流保护、过压保护等电路，有较强的过载能力。 8，采用CMOS大规模集成电路功耗低，便便于装配维修，可靠性高， 易于扩展成数字温度表、电容表、频率表、压力表、照度计等多种仪 表。 9,不足之处：难以像指针式仪表一样直观地反映被测量的连续变化过 程及变化趋势。例如，电容器的充放电过程等。
万用表焊接实习报告
万用表焊接实习报告万用表焊接实习报告万用表焊接实习报告时光荏苒，光阴易逝，转眼间一周的时间过去了，回首这一周，有了不少收获，为这次实习画了一个圆满的句号。
在实习过程中，遇到不少困难，历经千难万苦，克服了困难，最终顺利完成了的任务。
我觉得这是一次非常有意思的实习，它能够把让我门把自己所学的用到实践上去，还能够充分的调动我们的积极性，通过自己的努力获取劳动成果，特别是在看到一堆零件经过自己的组装而成为一个完整的万用表的时候，这其中的兴奋更是无法用言语来表达的。
数字万用表是搞电子的工作人员必备的设备之一，了解它的原理和焊接是非常有意义的，本次我们是通过原理图自己焊接组装。
一路下来也不是那么的一帆风顺的，在期间也遇到了一些问题，比如元件的识别，各个部分的组装，因为毕竟只有一张原理图，不过最后我们还是通过交流学习克服了这些困难，最终把万用表调试出来。
实习期间首先是老师向我们介绍了各个元器件和电子工艺的基本知识，我们开始对电子工艺的理论有了初步的系统了解。
我们了解到了焊普通元件与电路元件的技巧、印制电路板图的设计制作与工艺流程、万用表的工作原理与组成元件的作用等。
这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义。
在一周的实习过程中最挑战我动手能力的一项训练就是焊接了。
实践出真知，纵观古今，所有发明创造无一不是在实践中得到检验的。
没有足够的动手能力，就奢谈在未来的科研尤其是实验研究中有所成就，所以此次实习是我们提高动手能力的一个很好机会，我们必须好好锻炼自己动手技巧，提高了自己解决问题的能力。
开始时我们就用废旧电路板进行焊接和拆卸的练习，焊接是金属加工的基本方法之一。
其基本操作“五步法”——准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁（又“三步法”）——看似容易，实则需要长时间练习才能掌握。
刚开始的焊点只能用“丑不忍睹”这四个字来形容，但我们仅仅有一天的时间来进行焊接练习，因为第二天我们就要对万用表进行正式的焊接了，可以说是必须要有质的飞跃。
万用表使用焊接与装配技术
万用表使用焊接与装配技术
• 3.5 测量电阻
3.使用方法
将选择开关旋在“Ω’挡的适当量程
万用表使用焊接与装配技术
交、直流公用标度尺（均匀刻度）的读数
• 5、测量时，应根据选择的档位， 乘以相应的倍率
• 6、例如：当量程选择的档位是直流电压0～ 2.5V，由于2.5是250缩小100倍，所以标度尺上 的50、100、150、200、250这组数字都应同时 缩小100倍，分别为0.5、1.0、1.5、2.0、2.5， 这样换算后，就能迅速读数了
（为方便选取不同量程时进行读数换标而设置） • 2、包含了8个直流电压档：0～0.25V、0～1V、
0～2.5V、0～10V、0～50V、0～250V、 0～500V、0～1000V
• 3包含了5个直流电流档： 0～0.05mA0～0.5mA 0～5mA、0～50mA、0～500mA
• 4、包含了5个交流电压档：0～10V、0～50V、 0～250V 、0～500V、0～1000V
万用表使用焊接与装配技术
二、PCB电路板的手工焊接技术
万用表使用焊接与装配技术
主要内容
• 手工焊接工具和材料 • 手工焊接的基本操作 • 注意事项
万用表使用焊接与装配技术
1、工具和材料
万用表使用焊接与装配技术
1.焊接工具
内热式电烙铁
万用表使用焊接与装配技术
万外用热表使式用焊电接烙与装铁配技术
万用表使用焊接与装配技术
万用表坏了怎么办？6个维修实例让你巧变万用表维修达人
万用表坏了怎么办？6个维修实例让你巧变万用表维修达人点击上方高保真音响杂志可订阅哦！电子专业有太多的门类，需要涉及的工具也是五花八门，如果要问哪种工具最通用也最常用，首当其冲的可能就是万用表了。
它对每一个学电子搞技术的人都太重要了，以至于人手一台也不为过。
那么就是这样如此重要的工具平时也会出现一些故障和麻烦，懂得其内部原理的老工程师解决问题相对容易，新手则很难找到故障的问题出在哪里。
耽误时间不说，可能最后还要花钱买台新的，实在得不偿失。
学会发现问题、解决问题就变成了当务之急要做的事。
下面我通过6个简单、典型的检修实例，向初学者介绍万用表常见故障的分析思路与检修方法，读者假设能一通百通，举一反三，日后必能帮你解决燃眉之急的问题。
实例1【故障现象】某台DT830型数字式万用表，在无输入状况下，交流电流、电压和直流电压各挡显示均不能为正常情况下的“0”。
【分析与检查】数字式万用表在无输入状况下，交流电流、电压和直流电压各挡显示均不为“0”，问题可能出在交、直流电压挡的公共部分。
打开万用表，发现表内灰尘较多，转换开关触片上均有较黑的油污，集成电路7106芯片引脚间也有较多灰垢。
很显然，故障原因来自灰垢等造成的万用表电路间的漏电。
【处理措施】先用毛刷清除浮灰，再用无水酒精、纱布清理开关触片等处的油垢，并自然风干。
经过这样的处理后，万用表故障排除。
实例2【故障现象】某台DT830B型数字式万用表，所有欧姆挡及晶体二极管测量挡示数均为“0”〔正常时均应在最高位显示溢出数字“1”〕，其他挡位正常。
【分析与检查】打开万用表后盖，仔细观察电阻器、电容器、保险管等，均无因过电流而引起的烧焦和熔断现象。
接下来检查电路半导体器件，该万用表中只有1只晶体二极管和2只晶体三极管，位置如图1所示。
晶体二极管型号为1N4007，分析此晶体二极管应为交流电压挡的整流器件，不在故障范围内，因此重点检查2只晶体三极管，其型号均为9014。
万用表焊接实习报告AZ
（3） 焊锡熔化后，应将烙铁头根据焊点形状稍加移动，使焊锡均匀布满焊点，并渗入被焊面的缝隙。焊锡丝熔化适量后，应迅速拿开焊锡丝。
焊点即可。
（4）拿开电烙铁，当焊点上焊锡已近饱满，焊剂(松香)尚未完全挥发，温度适当，焊锡最亮，流动性最强时，将烙铁头沿元件引脚方向迅速移动，快离开时，快速往回带一下，同时离开焊点，才能保证焊点光亮、圆滑、无毛刺。用偏口钳将元件过长的引脚剪掉，使元件引脚稍露出。（保持烙铁头的清洁 ）
通过此次一个星期的电子实习，使我对电子元件及万用表的装机与调试有了一定的感性和理性认识，打好了日后学习电子技术课的入门基础，同时实习使我获得了万用表的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力，最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。
万用表电装实习报告
ቤተ መጻሕፍቲ ባይዱ
专业班级：
姓名学号：
成绩：
时光荏苒，光阴易逝，转眼间一周的时间过去了，回首这一周，有了不少收获，为这次实习画了一个圆满的句号。在实习过程中，遇到不少困难，历经千难万苦，克服了困难，最终顺利完成了的任务。我觉得这是一次非常有意思的实习，它能够把让我门把自己所学的用到实践上去，还能够充分的调动我们的积极性，通过自己的努力获取劳动成果，特别是在看到一堆零件经过自己的组装而成为一个完整的万用表的时候，这其中的兴奋更是无法用言语来表达的。
值得庆幸的是在此次实习期间，张老师耐心地向同学们讲解元器件和万用表性能等有关知识，认真解答同学组装万用表时遇到的各种问题，亲自向同学们演示焊接，并时刻提醒同学们该注意的问题，使我们少走了不少的弯路。此类活动既不同于课堂理论教学,也不同于普通实验,和一般的课程设计也有很大的差别，能够迅速培养同学们的动手能力，使同学们具备一定的实践技能。
