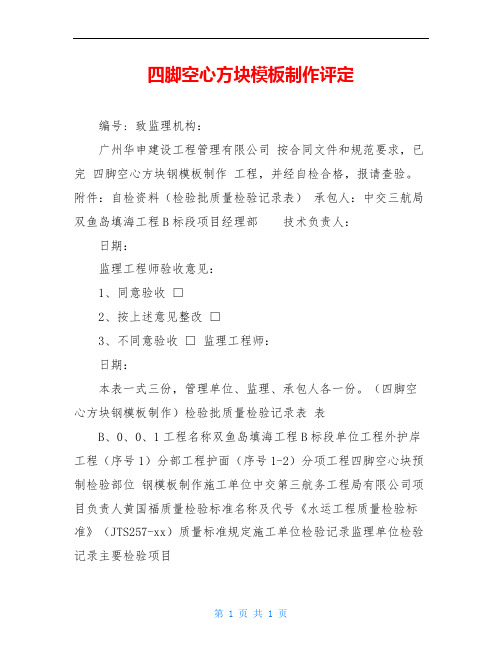

四脚空心方块模板制作评定
四脚空心方块模板制作评定
四脚空心方块模板制作评定
编号: 致监理机构：
广州华申建设工程管理有限公司按合同文件和规范要求，已完四脚空心方块钢模板制作工程，并经自检合格，报请查验。
附件：自检资料（检验批质量检验记录表）承包人：中交三航局双鱼岛填海工程B标段项目经理部技术负责人：
日期：
监理工程师验收意见：
1、同意验收□
2、按上述意见整改□
3、不同意验收□ 监理工程师：
日期：
本表一式三份，管理单位、监理、承包人各一份。
（四脚空心方块钢模板制作）检验批质量检验记录表表
B、0、0、1工程名称双鱼岛填海工程B标段单位工程外护岸工程（序号1）分部工程护面（序号1-2）分项工程四脚空心块预制检验部位钢模板制作施工单位中交第三航务工程局有限公司项目负责人黄国福质量检验标准名称及代号《水运工程质量检验标准》（JTS257-xx）质量标准规定施工单位检验记录监理单位检验记录主要检验项目
12、1、2、1 模板及支架的材料及结构必须符合施工技术方案和模板设计的要求。
模板及支架安装必须稳固、牢靠。
一般检验项目
12、1、2、3 模板表面应平整、光洁，接缝应平顺、严密、不漏浆。
透水模板敷面材料应敷贴平顺。
允许偏差项目允许偏差（mm）实测偏差值（mm）抽查实测值（mm）123456789101长度（边长≤5m）22宽度23高度24连接孔位置1允许偏差项目共检测点，合格点，合格率 %施工单位检验结果分项工程技术负责人：
质量检查员：年月日年月日监理单位检验结论监理工程师：
年月日注：
①对于不划分检验批的分项工程，可直接采用本表；②对于实测数据较多的项目，可附施工综合记录。

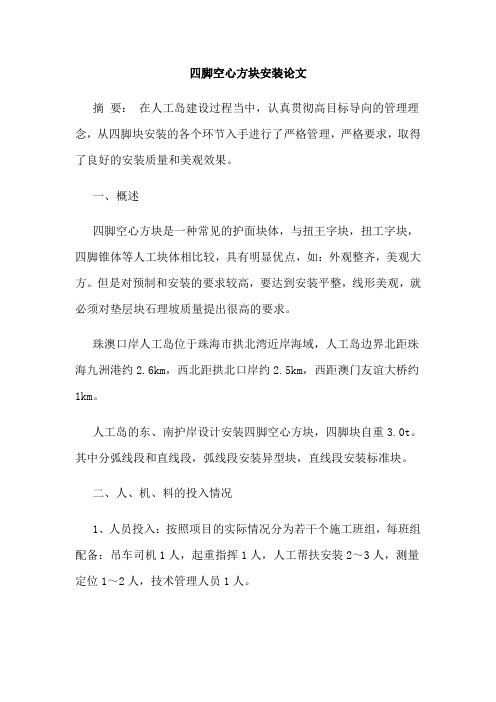

四脚空心方块安装论文
四脚空心方块安装论文摘要：在人工岛建设过程当中，认真贯彻高目标导向的管理理念，从四脚块安装的各个环节入手进行了严格管理，严格要求，取得了良好的安装质量和美观效果。
一、概述四脚空心方块是一种常见的护面块体，与扭王字块，扭工字块，四脚锥体等人工块体相比较，具有明显优点，如：外观整齐，美观大方。
但是对预制和安装的要求较高，要达到安装平整，线形美观，就必须对垫层块石理坡质量提出很高的要求。
珠澳口岸人工岛位于珠海市拱北湾近岸海域，人工岛边界北距珠海九洲港约2.6km，西北距拱北口岸约2.5km，西距澳门友谊大桥约1km。
人工岛的东、南护岸设计安装四脚空心方块，四脚块自重3.0t。
其中分弧线段和直线段，弧线段安装异型块，直线段安装标准块。
二、人、机、料的投入情况1、人员投入：按照项目的实际情况分为若干个施工班组，每班组配备：吊车司机1人，起重指挥1人，人工帮扶安装2～3人，测量定位1～2人，技术管理人员1人。
2、每班组船舶及机械设备投入：1000t方驳 2艘， 55t履带吊机1台，GPS定位设备一套。
3、每班组材料准备：额定荷载为6t的化纤吊带若干，麻袋及方木条若干，撬杠2～3根。
三、施工方法1、施工流程测量放线→船机就位→吊装→调整→就位2、安放方式采用陆上推进安装，在现有的堤身顶面上配备一台55t履带吊机，起吊过程中使用两条额定荷载为6t的化纤吊带进行吊装，安放过程中用人力（水下部位轻潜配合）扶正定向，测量人员应及时校核方块平面位置及标高，以便平稳、高效地将方块安放至指定部位。
3、安放顺序横向顺序：从垫层石的坡脚位置开始安装，沿着坡面依次自下往上安装。
纵向顺序：顺岸线方向流水施工，接茬处提前100m进行预控，通过调整安装缝宽，避免接茬处出现过大缝隙。
4、施工测量控制安装坡脚处的第一件四脚空心方块时采用GPS定位仪进行精确定位，实际施工过程中在坡脚点以上沿着坡面方向预留20cm的预留沉降量（横偏值是16.7m，标高是-0.8m），以此点作为起始安装点。
海堤护面四脚空心方块及栅栏板安装工艺.doc
海堤护面四脚空心方块及栅栏板安装工艺四脚空心方块（或栅栏板）由方驳运至现场后，采用旋转式起重船或履带吊进行分段安装，每段10m；安装时由全站仪进行测量定位，先安装外端部的两块四脚空心方块（或栅栏板），然后采用主堤测量基线复核拉线测量的定位方法安装中间的四脚空心方块（或栅栏板）。
在安装第一块四脚空心方块（或栅栏板）时，纵横两方向都无依托，为达到安装要求又避免因反复起落而扰动基床的整平层，可先粗安一块，以它为依托安装第二块四脚空心方块（或栅栏板），最后调整粗安的四脚空心方块（或栅栏板）。
在安装每分段的第一块四脚空心方块（或栅栏板）时，用GPS或全站仪控制四脚空心方块（或栅栏板）角点位置，用一经纬仪控制前沿线位置。
然后采用拉线定位安装其它四脚空心方块（或栅栏板），并用木方隔在相邻四脚空心方块（或栅栏板）之间，以防相互碰撞及控制四脚空心方块（或栅栏板）之间接缝宽度。
四脚空心方块（或栅栏板）安装时分段控制其位置，减少累计误差，保证安装精度。
四脚空心方块（或栅栏板）就位后，测量四脚空心方块（或栅栏板）偏位及四脚空心方块（或栅栏板）顶面标高，并四脚空心方块（或栅栏板）底部接缝及与基础接触情况及相邻四脚空心方块（或栅栏板）错牙情况，必要时将四脚空心方块（或栅栏板）起吊重新安。
四脚空心方块安装施工技术
四脚空心方块安装施工技术作者：沙守金唐如蜜来源：《珠江水运》2016年第09期摘要：通过对防波堤大规格垫层块石上安装四脚空心方块施工进行总结，分析抢工期间的安装工效，为类似工程施工提供经验。
关键词：6t四脚空心方块安装垫层块石安装工效1.简述该防波堤港内侧以500～800kg块石作为护面垫层块石，-3.3m戗台以上部分安装6t四脚空心方块。
四脚空心方块从下往上共设置8排，安装段总长1540.4m，单个6t四脚空心方块尺寸为2.1m×2.1m×1.26m，其典型断面图见下图1。
6t四脚空心方块下500～800kg垫层块石规格大，理坡平整度难以满足空心方块安装相邻块体高差不大于150mm的要求，因此对垫层块石理坡提出了更高的要求，需采取可行的措施来保证空心方块的安装质量，同时也要确保块体的安装进度，为后续现浇胸墙施工提供作业面。
2.方案选择6t四脚空心方块安装共采用了两种施工方案，第一种方案为吊车起吊块体，潜水员水下配合进行整平坡面和安装，一次安装1块；第二种方案为150t履带吊一次起吊6块于预先整平区域进行安装，潜水员水下配合定位。
根据两种方案的优劣（见表1），本工程根据施工进度需要主要采用了方案二，本文主要对方案二进行介绍。
3.施工工艺流程四脚空心方块安装前先进行500～800kg护面块石陆上、水上理坡、水下整平。
以设计低水位+0.43m为分界线，陆上理坡以短臂挖掘机配合长臂挖掘机进行；水下理坡以横鸡趸进行；水下整平采用导轨人工整平法。
考虑要需预留现浇胸墙施工通道，再结合现场实际施工情况，将堤身顶端一排空心方块预留，待胸墙浇筑完成后安装，堤身下部7排块体安装与500～800kg块石抛理、整平形成有序的工作面。
4.施工方法4. 1内侧500～800kg块石理坡4.1.1水上理坡设计低水位+0.43以下水上理坡本着“宁低勿高”的原则，采用横鸡趸进行，根据水上理坡施工难易将坡面标高控制在+150～-600mm之间。
混凝土四脚体预制方案
混凝土四脚体预制方案一、工程概况。
咱们这个项目里啊，混凝土四脚体可是个重要角色呢。
这些四脚体就像一群稳扎稳打的小卫士，要在特定的工程场景里发挥大作用，比如在一些海岸防护或者是地基加固之类的工程里，都得靠它们。
二、预制场地选择。
1. 场地要求。
首先呢，这场地得宽敞。
你想啊，要是地方窄巴巴的，咱们那些制作四脚体的设备和材料都没地儿放，就像人住在小得转不过身的屋子里一样难受。
场地最好是那种平坦的，要是坑坑洼洼的，模具放不稳，做出来的四脚体可能就歪歪扭扭的，那可不行。
交通也要方便。
混凝土、钢筋这些原材料得能顺利运进来，做好的四脚体还得能方便地运出去，要是交通不便，就像被堵住了嗓子眼儿，啥都干不了。
2. 场地布置。
我们把场地分成几个区域。
有原材料堆放区，就像食材仓库一样，把水泥、砂石、钢筋都整齐地放在那儿。
还有制作区，这里就是四脚体诞生的产房啦，各种模具、振捣设备都在这儿。
另外得有个成品堆放区，做好的四脚体就像等待检阅的士兵一样，一排排整齐地码放在那儿。
三、材料准备。
1. 水泥。
水泥就像混凝土的胶水，得选质量好的。
根据工程的具体要求，要是对强度要求高，咱就选强度等级高一点的水泥。
就像给房子打地基，你肯定得用结实的材料一样。
2. 砂石。
砂要选那种颗粒均匀的，太粗或者太细都不好。
粗砂就像大石块，很难紧密地和水泥结合；细砂又太绵软，做出来的四脚体可能不够坚固。
石子呢，大小也要合适，大石子和小石子搭配着来，就像一个团队里有大块头和小个子，互相配合才能撑起整个结构。
3. 钢筋。
钢筋可是四脚体的骨架啊。
我们要根据设计要求，选择合适规格的钢筋。
钢筋的质量必须过硬，要是钢筋像面条一样软，那四脚体还怎么承受压力呢？四、模具制作与安装。
1. 模具制作。
模具就是四脚体的模子，得做得精准。
尺寸一定要按照设计要求来，差一点儿都不行。
就像做鞋子，尺码不对，穿起来肯定不舒服。
模具的材质也要好，要能经受得住多次使用，不能用几次就变形了，那可就像一个总出故障的机器，太耽误事儿了。
四脚空心方块安装施工技术交底
③在已安装好的坡面方向的同一排四脚块顶面上，沿坡面方向拉线，以控制下一排四脚块的高差。
6.方块支垫
由于理坡及构件预制偏差的存在，方块安装过程中可能会出现松动，此时必须使用片石对脚部进行支垫，支垫的脚数不得超过2处且每处只能支垫1层片石，直到四脚空心方块安放稳固、平顺为止。压脚块石要及时跟进抛填，确保压脚稳定。
施工技术交底通知单
单位名称：编号：
工程项目
四脚空心方块安装
工程部位
接受班组测量员，四脚空心方块安装班组
工程数量
进度要求
质
量
标
准
1、四脚空心方块为C30素混凝土结构，块体的规格、型号和质量应符合《水运工程质量检验标准》（JTJ257－2008）中“混凝土构件”部分的要求。
7.安装偏差控制
为了高质量、严要求施工，将四脚块安装允许偏差调整至以下控制标准:
高差≦3cm； 缝宽≦3cm。
安全注
意事项
详见安全技术交底通知单
主要附件
设计图纸
见设计图
其它
/
施工图纸
/
其它
/
配料单
/
其它
/
项目负责人
项目技术负责人
安全员
质量员
交底人
交底
时间
工段长
班组
签认
注：本表由施工单位填写，交底单位与接受交底单位各存一份。
2.堆放块体
块体在船上、堤上堆放时以1～2层为宜，不能超过3层，特别在堤上，必须选择稳固、水平的位置堆放。
3.安放方式
采用陆上推进安装，在现有的堤身顶面上配备一台55t履带吊机，起吊过程中使用两条额定荷载为6t的化纤吊带进行吊装，安放过程中用人力（水下用潜水员）扶正定向，测量人员应及时校核方块平面位置及标高，以便平稳、高效地将方块安放至指定部位。
四脚空心方块新型吊具的设计与应用
合要求 。
式 中 ：ｎ为工 作 条 件 系 数 ０６ 。 ．
４ 结 语
尺寸为 ：
卡头长度 Ｌ （ ： 量
丝
一
新型 吊具的制作成本 较低 ，约在 ５ ０元左右 ，在使用 ０
中仅需 要 １ 工 人 操 作 即 可 ，实 际起 吊 四脚 空 心方 块 ７０ ０ 名 ０ 余 次 ，节 省 人 工 成 本 ４万 元 左 右 ， 吊具 安 全 可 靠 ，无 变 形 损 坏 ，不 影 响 块 体 的外 观 质 量 ，但 由于 重 量 稍 大 ，需 要 吊
内置横梁示 意图见 图 １ ，为增加 与圆筒 的连 接 ，保证
吊具 的 安 全 ， 内置 横 梁 ，两 端 通 过 焊 接 在 钢 管 底 部 ，穿 过 钢 管一 段 长 度 ，其 伸 出部 分 用 来 加 强 两 端 卡 头 强 度 ，横 梁 高 度 为 ｈ＝６ ｍ，钢 板 厚 度 为 ｂ ０ ０ｍ ＝１ ｍｍ。
图 ３所示
３ 强 度 计 算 深 圳 海 上 运 动 基 地 四脚 空 心 方 块 的重 量 Ｐ＝３ ８ ， 吊 ． ３ｔ
具钢材采 用 Ｑ ３ ２ ５，许用拉应力 ［］＝ ９ ａ １０ＭＰ ；许用 剪应 力 ： １ Ｐ ；钢材 的屈服点 ＝ １ ｌ０Ｍ ａ ２ ５ＭＰ ２ ａ［ １ ，每个卡头
矩 形 边 长 是 ：Ｌ＝ ±１ ， 即 ３ ８ ４４ ８ Ｌ ０ ９≤ １。
２１ 吊具 直 径 的 确 定 ．
为保 证 所 制 吊具 能 顺 利 吊装 四脚 块 ， 吊具 圆 合规范 的最小 内径 四脚块空心的边长即 ：
２５ 其他 尺 寸 的 确 定 ．
四孔方块冲压模具设计说明书
3
冲压模具设计 目 摘 录
要................................................................................................................................................................3
第一章 概述......................................................................................................................................................6 1.1 课题背景及意义................................................................................................................................ 6 1.2 本课题及相关领域的国内外发展现状............................................................................................ 6 1.2.1 国内模具的现状..................................................................................................................... 6 1.2.2 国内模具的发展趋势............................................................................................................. 7 1.2.3 国外模具的现状和发展趋势................................................................................................. 8 1.3 垫片落料冲孔复合模具设计与制造方面........................................................................................ 8 1.3.1 垫片落料冲孔复合模具设计的设计思路.............................................................................8 第二章 落料冲孔复合模设计......................................................................................................................... 9 2.1 工艺性分析........................................................................................................................................ 9 2.1.1 工艺参数................................................................................................................................. 9 2.1.2 材料简介............................................................................................................................... 10 2.2 排样设计...........................................................................................................................................11 2.2.1 确定零件的排样方案........................................................................................................... 11 2.2.2 条料宽度、导料板间距离和材料利用率的计算...............................................................11 2.3 冲压工艺方案的确定...................................................................................................................... 12 第三章 模具结构形式的选择与确定........................................................................................................... 13 3.1 模具的结构形式.............................................................................................................................. 13 3.2 冲压力与压力中心的计算.............................................................................................................. 13 3.3 初选压力机...................................................................................................................................... 14 3.4 压力中心的计算.............................................................................................................................. 15 第四章 模具主要零件设计........................................................................................................................... 15 4.1 工作零部件的设计与标准化.......................................................................................................... 15 4.1.1 凸、凹模刃口尺寸的计算................................................................................................... 15 4.1.2 工作零部件的设计与标准化............................................................................................... 16 4.2 定位装置的设计与标准化.............................................................................................................. 20 4.3 标准模架的选用.............................................................................................................................. 21 4.4 卸料部件的设计与标准化.............................................................................................................. 24
四脚空心块平台法预制施工技术
四脚空心块平台法预制施工技术【摘要】以厦门香山国际游艇俱乐部水工工程为例，介绍了平台法预制四脚空心方块施工工艺流程及质量控制的技术措施。
【关键词】四脚空心块；平台；预制1 工程概况厦门香山国际游艇俱乐部水工工程共有四脚空心方块1674块，采用C30砼预制，单块四脚空心块体积为2.323m3，砼设计方量共计3888.7m3。
四脚空心方块的尺寸规格为统一型号，具体结构尺寸见下图：在传统工艺中，四脚空心块的预制必须采用门机进行模板拆装及构件出坑，砼浇筑须采用泵送入模，这样的预制工艺对场地要求较高，施工投入较大。
为提高施工效率，减少施工投入，本工程采用了平台法进行四脚空心块的预制。
2 总体施工方案首先进行预制平台的建设，四脚空心块底模设置在平台两侧，共投入模板30套，底模90套。
在平台建成后开始四脚空心块的预制施工。
在砼运输车到达现场后，直接走上平台到达所需浇筑的四脚空心块模板位置，直接进行浇筑。
模板拆装采用人工配合吊车进行施工，采用吊车配合平板车进行构件出运。
3 四脚空心块预制施工工艺流程图4 主要施工方法4.1 预制场建设预制场主要构筑物为一座长120米、高1.5米、宽6米的浇筑平台，平台两侧为浆砌块石挡墙，中间为分层碾压回填土，面层为25厘米厚3%水稳层。
四脚空心块底模设置在平台两侧，共投入模板30套，底模90套，平台两侧各设置45套底模，同排底模间距为0.6米。
四脚空心块预制场地施工顺序为：场地开挖→碾压密实→浆砌挡墙、素砼垫层施工→回填土、碾压→水稳施工另在两侧开挖排水沟，排水沟内壁及底面采用素砼结构，纵向排水坡度为0.3%。
4.2 模板工程四脚空心块模板材料选用钢材，并由专业生产厂家制作。
设计、制作和现场施工主要考虑以下几个方面：（1）装拆方便，拆模时不损坏构件。
（2）模板应具有足够的刚度、强度、稳定性，满足周转次数，不发生明显变形的要求。
（3）模板均采用定型钢模板，模板间联接均采用螺栓联接。
四脚空心方块安装技术要求
四脚空心方块安装技术要求篇一四脚空心方块安装技术要求引言朋友们，为啥要整这四脚空心方块安装技术要求呢？其实很简单，就是为了让这安装工作顺顺当当，不出岔子，保证质量杠杠滴！你想想，如果安装不好，那不是给自己找麻烦，给工程添乱嘛？咱们的目标就是要让这四脚空心方块安装得牢固、美观、实用，满足各种需求。
主体要求**工作准备要求**- 安装人员得先熟悉安装图纸，这可不是闹着玩的，连图纸都不明白，咋干活？难道要靠猜吗？- 检查安装工具是否齐全，少了个扳手啥的，难道用手拧螺丝？**安装流程要求**- 第一步，得把安装位置清理干净，有杂物可不行，难道你想让方块坐在垃圾上？- 然后，要精准定位，偏差不能超过 5 厘米，这可不是开玩笑的，偏差大了能好看吗？- 安装的时候，注意螺丝要拧紧，别松松垮垮的，不然一阵风过来，方块飞了咋办？**质量检查要求**- 安装完成后，要仔细检查方块的平整度，高低差不能超过2 厘米，你能接受走在路上像坐过山车吗？- 检查连接部位是否牢固，用手晃晃，要是能晃动，那可不行！结尾这些要求可都是为了让咱们的安装工作完美收官，要是不遵守，那后果可严重了，说不定得返工重来，费时费力又费钱！所以，大家都上点心，把活干漂亮了！篇二四脚空心方块安装技术要求引言嘿，大伙们！今天咱来说说这四脚空心方块安装技术要求。
为啥要说这个？因为这可关系到整个工程的质量和效果啊！要是安装不好，那后面的麻烦可就大了去了。
咱得把这活儿干漂亮，让客户满意，自己也有面子，不是吗？主体要求**材料要求**- 四脚空心方块的材质必须符合标准，这可不是能凑合的事儿，要是材质不行，用不了多久就坏了，那不是白忙活了？- 方块的尺寸误差不能超过 1 厘米，不然怎么能严丝合缝地安装？**施工环境要求**- 施工当天，天气得给力，大风大雨的可不行，难道要在风雨中“搏斗”吗？- 施工现场要保持整洁，乱糟糟的怎么干活，难道要在垃圾堆里找工具？**技术操作要求**- 安装时，要保证方块的水平和垂直方向都准确无误，偏差控制在3 毫米以内，这要求高吗？不高！必须做到！- 每个方块之间的缝隙要均匀，不能有的宽有的窄，这多难看啊！结尾大家可别小看这些要求，都做到了，咱们的工程才能经得起考验。
