2、通通信管道工程资源录入核查内容
通信工程管线安装专项检查项目及标准
保护管排列整齐、固定牢固；用管卡固定时，管卡间距符合设计要求
抽
检
观察检查
▲
管道安装
1
通信管道所用器材进场检查：其型号、规格、质量符合设计要求
抽
检
检查质量证明文件，观察检查外观及形状
2
通信管道试通：不能通过标准拉棒但能通过比标准拉棒直径小InIm的拉棒的孔段占试通总数（孔段）的比例W10%
抽检
见证试通
抽
检
观察检查
余
部
观察、尺量检查
7
电源线与通信交叉敷设时成直角；平行敷设时，相互间的距离符合设计要求
全部
观察、尺量检查
8
多芯电缆的弯曲半径2其外径的6倍
抽
检
观察检查
9
过伸缩缝、转接盒及缆线终端处做余留处理
抽
检
观察检查
1
O
线槽敷设截面利用率W50%,保护管敷设截面利用率W40%
抽
检
观察检查
1
1
室内光缆宜于线槽敷设，桥架敷设在绑扎固定段加装垫层，有必要的防护措施；转弯处弯曲半径2光缆外径的15倍；光缆连接线两端余留、处理符合工艺要求
抽
检
观察检查
7
预埋保护管须符合下列规定：
抽
检
观察、尺量检查
⑴伸入箱、盒内的长度25mm,固定牢固，多根管伸入时排列整齐
⑵预埋保护管引出表面时，管口伸出表面20OnI*从地下引入落地式盘（箱）时，高出盘（箱）底内面50mm
⑶预埋的金属保护管，管外不应涂漆
⑷预埋保护管埋入墙或混凝土内时，离表面的净距离215mm
抽
检
观察检查
4
槽与槽、槽与设备盘（箱）、槽与盖、盖与盖之间的连接对合紧密
通信管道验收规范
通信管道验收规范随着信息技术的快速发展，通信管道的建设已成为城市基础设施建设的必要部分。
通信管道的建设不仅直接关系到通信网络的质量和安全，同时也关系到城市环境的整洁和美观。
因此，对通信管道的建设与验收有非常严格的要求。
下面我们就来详细了解一下通信管道验收规范的相关内容。
一、通信管道验收的范围通信管道的验收涉及到所有建设过程中的环节，包括设计、施工以及安装等环节。
通信管道的建设包括地下、地面和空中三种形式，因此要根据不同的形式分别制定相应的验收标准。
具体来说，通信管道验收的范围包括以下方面：1. 通信管道的设计方案要符合相关标准和规范要求，同时要经过专业人员的审查和批准。
2. 施工过程中要符合相关标准和要求，确保施工质量达到规定标准。
3. 安装过程中要保证器材的正确使用和操作方法的正确性，同时要确保安装质量。
4. 通信管道的使用过程中要注意维护和管理，及时保养以及维修。
二、通信管道验收的标准通信管道验收的标准主要包括以下方面：1. 设计标准通信管道的设计要符合相关标准和规范要求，全部的管材和管件符合质量划定标准。
同时还要针对通信管道的构造和排列进行相应的设计和布局，以确保通信管道的使用性能和操作功能能够得到保障。
2. 施工标准施工过程中要符合相关标准和规范要求，确保施工质量达到规定标准。
施工中需要按照设计方案进行施工，对于施工现场要进行规范的管理和维护。
同时还需要对施工人员进行培训和管理，确保施工过程的安全和质量。
3. 安装标准安装过程中要保证器材的正确使用和操作方法的正确性，同时要确保安装质量。
对于安装过程中出现的任何问题都要及时解决，以确保通信管道的使用性能和操作功能都能够得到保障。
4. 维护标准通信管道的使用过程中要注意维护和管理，及时保养以及维修。
对于维护和保养工作，要制定相应的规章制度，统一管理管道的使用和运维工作。
同时还需要对管道的使用状况进行定期检测和评估，及时发现问题并进行处理。
三、通信管道验收的程序通信管道验收的程序主要包括以下几个环节：1. 验收前准备工作：主要是对于管道的设计方案进行初步审查，以确保符合验收标准和规范要求。
通信管道施工及验收管理规范
安徽移动通信管道施工及验收管理规范目录第一章总则第二章常用材料及工具规格检验第三章通信管道工程施工作业第四章人（手）孔、通道的构筑第五章安全文明施工注意事项第六章工程验收第一章总则1。
1 本标准根据“YDJ39-90通信管道工程施工及验收技术规范”的原则，结合安徽地区的特点编制而成.1.2 本标准适用于安徽地区通信管道的新建、扩建和改造工程的施工,也可用于质量检查、随工检验。
1。
3 凡本标准未列入的工作内容,施工时应按照设计规定的要求进行。
1.4 在施工过程中，管理人员和施工人员应严格执行本标准，确保工程质量，确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。
1.5 竣工验收工作应执行建设单位的相关规定,并参照本标准要求,对不合格项目应由施工单位组织返修，。
第二章常用材料及工具规格检验2。
1 水泥及水泥制品a。
目前市话管道工程施工中选用水泥有普通硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为325＃水泥。
b.水泥从出厂到使用,不宜超过三个月.已受潮、变质、结块的水泥严禁使用。
c. 水泥制品应有出厂检验合格证。
进场后要逐个逐块检查,其规格应符合设计要求，水泥制品表面应平整光滑、无破损及断裂。
d. 水泥制品应达到养护标准，没有达到养护标准的严禁施工中使用。
e. 水泥管道的管身应完整,不缺棱角；管孔的喇叭口必须圆滑,管孔内壁应平滑无凹凸、起伏等缺陷;管体表面的裂纹(指纵横向）长度小于50mm，超过50mm的不宜整块使用；管块的管孔外缘缺边应小于20mm，但外缘缺角,其边长小于50mm的,可以修补后使用。
f. 水泥基础应完整光滑，表面无裂纹，基础有缺角不大于20cm，修补后可使用。
g.人孔上覆板的钢筋配制、加工、绑扎以及混凝土的标号应附和设计图纸的规定。
要求上覆表面完整、平滑,无塌陷、裂纹。
2.2 混凝土及水泥砂浆a。
配制混凝土所用的水泥、砂石配料比应符合设计要求及使用标准.不同种类、标号的水泥不得混合使用。

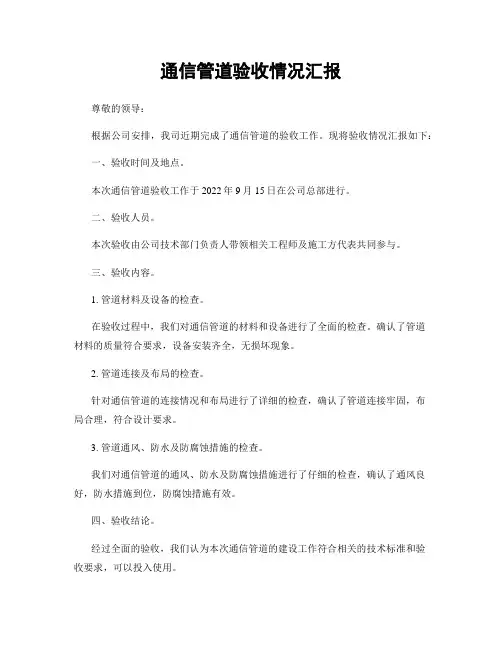

通信管道验收情况汇报
通信管道验收情况汇报
尊敬的领导：
根据公司安排，我司近期完成了通信管道的验收工作。
现将验收情况汇报如下：
一、验收时间及地点。
本次通信管道验收工作于2022年9月15日在公司总部进行。
二、验收人员。
本次验收由公司技术部门负责人带领相关工程师及施工方代表共同参与。
三、验收内容。
1. 管道材料及设备的检查。
在验收过程中，我们对通信管道的材料和设备进行了全面的检查。
确认了管道
材料的质量符合要求，设备安装齐全，无损坏现象。
2. 管道连接及布局的检查。
针对通信管道的连接情况和布局进行了详细的检查，确认了管道连接牢固，布
局合理，符合设计要求。
3. 管道通风、防水及防腐蚀措施的检查。
我们对通信管道的通风、防水及防腐蚀措施进行了仔细的检查，确认了通风良好，防水措施到位，防腐蚀措施有效。
四、验收结论。
经过全面的验收，我们认为本次通信管道的建设工作符合相关的技术标准和验
收要求，可以投入使用。
五、后续工作安排。
1. 针对验收过程中发现的一些小问题，我们将及时与施工方沟通，协商解决方案，确保通信管道的正常使用。
2. 同时，我们将继续加强对通信管道的维护和管理工作，定期进行检查，确保通信管道的长期稳定运行。
以上就是本次通信管道验收情况的汇报，如有任何问题，欢迎领导批评指正。
感谢领导对我们工作的关心和支持！
此致。
敬礼。
XXX公司技术部门。
2022年9月20日。
通信管道工程施工及验收技术规范
通信管道工程施工及验收技术规范1. 引言通信管道工程施工及验收是通信行业中的重要环节，对于保障通信设备的正常运行和通信网络的稳定性具有重要意义。
本文档旨在制定通信管道工程施工及验收的技术规范，以确保工程的质量和可靠性。
2. 施工前准备在进行通信管道工程施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 工程设计施工前，必须对通信管道工程进行合理的设计，包括管道线路布置、材料选型、管道接口设计等。
设计应符合相关工程规范和标准，并经过专业工程师的审核和批准。
2.2 材料采购根据工程设计要求，采购符合标准的通信管道材料，包括管道、接头、支架等。
材料必须符合国家相关标准，并经过严格的检查和验收。
2.3 人员培训施工前，对参与工程的工人进行相关培训，确保他们具备相应的技能和知识。
培训内容包括但不限于施工工艺、安全操作规程和工程质量要求等。
3. 施工工艺通信管道工程施工的工艺应符合相关规范和标准，以下是施工过程中的一些关键环节：3.1 施工现场准备在施工现场，必须进行场地清理和平整，确保施工的安全和顺利进行。
同时，设置施工警示标识和安全警戒线，保障工人的安全。
3.2 管道安装管道安装应按照设计要求进行，包括管道的布置、焊接、固定等。
焊接应符合相关标准，焊缝应检测合格，并进行防腐处理。
3.3 接头连接管道接头的连接应采用可靠的连接方式，如螺纹连接、法兰连接等。
连接前，必须对接头进行检查，确保接头的质量和可靠性。
3.4 管道支架安装管道支架的安装应按照设计要求进行，确保管道的平整和稳固。
支架必须能够承受管道及其周围设备的重量，并具备良好的抗震性能。
3.5 管道保温根据需要，对管道进行保温处理，保障管道的绝热性能。
保温材料和施工方法应符合相关标准，确保保温效果和工程质量。
3.6 管道通气管道安装完成后，必须进行通气处理，以确保管道内无积气存在。
通气时应注意安全，避免造成人员伤害和环境污染。
4. 工程验收通信管道工程施工完成后，必须进行严格的工程验收，以确保工程符合设计要求和相关技术标准。
通信管道验收
通信管道验收通信管道验收是指对通信项目设计和施工过程中所涉及到的通信管道工程进行检查和验证，以确保其达到规划和实现的目标。
通信管道是连接通信设备间，进行信息传输的必要设施。
通信管道验收是通往一项完美的通信建设的必要步骤。
通信管道验收应该由专业验收团队完成。
验收团队要有足够的经验和专业知识，能够准确地评估通信项目的高质量和效率。
不同的通信管道特性会有不同的验收方案，针对不同的通信设计方案和施工工程，验收团队可以根据不同的标准来开展工作。
通信管道验收主要包含以下几个方面。
一、管线质量方面验收工程要求管线质量方面必须达到国家相关标准和通信设备方面的要求，包括管道直径、壁厚、材质、连接方式以及管道支架等技术条件。
针对每个单位的通信管道工程，验收团队应该进行全面检查，确保管线工程处于良好的装配状态。
例如，管道的连接线，必须严格按照设计图纸的要求进行连接以保证管道的密封性和稳定性。
管线的保温性也要受到评估，以确保通信线路在各种恶劣天气下的顺畅传输。
二、通信设备的安装和连接方面管道的连接和通信设备的安装是验收过程中重要的环节。
通信设备安装和连接方面的验收与管线质量方面的验收相似，但至关重要的是包括设备的布局、设备的稳定性、设备的架构以及设备的布线等。
一些简单的规则并不是严格的要求，但最好按照预设规则来完成。
设备连接方案的设计必须要考虑系统的可扩展性和后期维修的方便性。
应该最大限度地确保设备防护措施完善，并且设备布线必须整洁明了，避免出现杂乱无章的情况。
三、通信管道息号方面当所有的管道和设备都安装完毕之后，要进行的验收就是通信功能的测试。
通信功能的验收是凸显技术路线的最后步骤。
通信工作的质量与上述两个方面的验收密切相关。
管道、设备和线路的规划和安装质量决定了你的通信信号传输质量的好坏。
在验收中，需要检查和测试通信的有效性和准确性，包括通信信息的可靠性和稳定性。
验收团队应该测试通信的正常运作、速度，以及其他相关的参数，例如传输速率、通信功率、数据峰值等。
浅谈通信工程资源管理系统录入流程
浅谈通信工程综合资源管理系统录入流程＊*＊（**＊*＊＊公司）摘要：随着计算机信息技术和GIS地理信息系统不断的发展，给通信工程综合资源管理带来了巨大的进步和变化,特别是综合资源管理系统(RM）的全面应用。
要求技术人员必须熟悉和掌握资源录入流程。
本文主要从通信工程综合资源管理系统录入流程，对RM资源录入技术要点进行探讨。
关键词：综合资源管理系统;录入流程；技术要点目前来看，综合资源管理系统（RM)在通信工程建设和维护扮演着越来越重要的角色。
在项目可行性研究,指导设计和施工，资源利用和预警,以及线路和设备维护都发挥着巨大作用，直接影响到电信公司各项业务开展.应该对RM系统资源录入流程进行分析总结，来保证工程顺利施工和开通，为运行商争取客户提供可靠支持。
如何准确、快速的录入资源，已经成为相关部门值得思索的事情。
1、通信工程综合资源管理系统介绍通信工程综合资源管理系统简称RM系统，主要是计算机技术、通信网络专业图形/属性数据与地理信息系统三者相结合的产物,融合地理信息系统（GIS）、计算机辅助设计（CAD)及空间数据库于一体；实现通信管线网络设计、维护、管理以及电信综合业务、设施实时监控、资产统计分析的计算机一体化。
1、RM系统主菜单介绍菜单列表如左图所示:包括GIS资源管理、设备管理、综软管理、公共资源、工程管理、资源导入、光纤光路管理7个主菜单。
其中跟通信线路施工相关的主要有GIS资源管理、设备管理和光纤光路管理3个主菜单.1.1、GIS资源管理菜单GIS资源管理是RM系统的核心，可以对资源进行导航和定位,移动和缩放地图,查看和修改设备属性，增加和修改光分纤盒、光缆段和光分路器等操作。
界面如下图所示：1.2、设备管理菜单设备管理菜单常用的有光缆网资源管理和EPON设备管理2个二级菜单。
光缆网资源管理包括ODF架管理、光交接箱管理、光缆段管理、光分纤盒管理和光终端盒管理等三级菜单；EPON设备管理包括ONU设备管理、OLT设备管理和OBD光分路器管理等三级菜单。
通信管道工程施工及验收规范
通信管道工程施工及验收规范目次总则器材检验工程测量土方工程人（手）孔、通道建筑模板、钢筋及混凝土、沙浆铺设管道工程验收第1．0．1 条通信管道工程施工验收技术规范（以下简称本规范），是新建通信管道工程施工中质量检查、随工检验和竣工验等工作的技术依据，并适用于通信管道改建、扩工程。
第1 ．0．2 条凡本规范未列入的非常规建筑标准（规格），应按工程设计图纸或有关规定办理。
第1．0．3 条通信管道工程施工所用的器材，均应符合本规范和工程设计的相关要求。
第1 ．0．4 条施工中遇本规范未包括的技术标准、规格要求时，可由设计单位、建设单位和施工单位共同商定的“临补充技术规定” ，在本工程中使用，并报上级备查。
第1．0．5 条在施工中，施工单位必须严格执行本规范，确保工程质量；建设单位通过随工检验人员，进行严格的隐蔽工程检验、签证及工程质量检查等工作。
第1．0．6 条通信管道工程的竣工验收工作，应按工程验收的法定程序进行；其竣工验收的内容和要示，应按本规范的规定执行；工程质量等级评定接有关规定办理。
随工检验和竣工验收中，发现不符合本规范或有关规定的工作内容, 凡由施工单位造成的，应由施工单位负责返修至合格。
第1. 0. 7条各施工单位制定通信管道施工操作规程，应贯彻本规范的要求,不得与本规范的规定相抵触。
第1 . 0. 8条本规范的解释与修改权属邮电部。
第一节一般规定第2. 1. 1条通信管道工程所用的器材规格、程式及质量、应由施工单位在使用之前进行检验，发现问题应及时处理。
第2. 1. 2条凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，应按本规范的规定进行检验。
第2. 1. 3条通信管道工程施工，严禁使用质量不合格的器材。
第二节水泥及水泥制品第2. 2. 1条各种标号的水泥应符合国家规定的产品质量标准。
工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。
第2. 2. 2条水泥凡无产品出厂证明或无标记的，以及储存时间超过三个月，或有变质迹象的，使用前均应进行试验鉴定，依据鉴定情况确定使用方案或另行更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信管道工程资源录入核查内容
一、人手井和管道的命名
1、 人手井命名要以道路名称（或公路、小区名称、地名），以道路命名格式如下：郑
州市+归属地+道路+道路侧（东西南北）+产权+序号（为方便排序，建议001开始或者与实际一致）+号井。
2、 长途管道用通达地点来命名，格式为：城市A-城市Z+管道+序号(可选)；市区管道
命名要以街道名称（或道路、公路、小区名称、地名等），以街道命名格式如下：郑州市+归属地（郑州市、新郑、中牟、荥阳、上街、新密、登封、巩义）+道路+道路侧（东西南北）+产权+管道。
若管道工程分段施工，同一条道路上的管道可能由不同施工单位或者同一施工单位在不用时间施工，或者管道归属不同产权单位，可以分别建立管道系统。
3、 人手井编号顺序：建议南北方向的管道从北端开始，东西方向的管道从西端开始编
号（即在地图上遵照从上往下、从左往右开始编号）。
4、 局前井指在同一条管道上的局内井到路边井之间的人手井，局内井指站点大院内的
人手井。
方位：东、南、西、北、中等，是指局前的人手井位于站点的哪一侧，局内井采用“中”。
5、 长途管道命名：地点A 、Z ：管道两端的地名, 建议南北方向的管道从北端开始，
东西方向的管道从西端开始。
6、 管道管孔的命名：由水泥浇注的管道和波纹管、梅花管、硬聚氯乙
烯管、发泡管等塑料管，其管道截面图应该界定为从北向南、从东
向西的截面，其管孔序号为从下至上、从左至右进行序号。
（如右
图）
7、 管孔的子孔以一个管孔中的子管序号根据实际情况进行序号（从1开始）。
二、人手井导入及属性修改
1、 人手井属性必填项：具体类型、人手井类型、规格、型号、结构、井盖材
质、井盖凸起度、井深(M)、东西长(M)、南北长(M)、路中心距(M)、路边距(M)、净空高(M)、上覆厚(CM)、壁厚(CM)、底基厚(CM)、井盖
承重(KG)、井盖参数、施工时间、竣工时间、地点等。
（如右图表格中标红项）
2、 施工时间、竣工时间需要人手井导入系统后直接在系统中进行修改。
3、 共同属性项可以按SHIFT 或CTRL 键进行多选后修改。
4、 在地点处填写明显参照物和特殊标志。
5、 人手井导入过程：系统-管线数据导入-点设施-人手井导入-浏览-选中整理好的人
手井导入模板-导入-导入成功后会有提示，系统会自动在地图上加载刚导入的人手井。
三、管道系统构建及属性修改
1、 示例：郑州市荥阳唐王路（索河路以北）通信管道工程
2、 施工时间、竣工时间需要管道系统导入后直接在系统中进行修
改。
3、 管道系统导入过程：系统-管线数据导入-线设施-管道系统-管道系统导入-选中整
理好的管道系统导入模板-导入-导入成功后会有提示。
4、 在系统中查找该管道：线设施-管道系统管理-输入管道名称中的关键字-查询-选中
查询出来的管道系统-路由管理-添加分支-输入分支名称-修改路由-添加-已有-人手井-输入人手井关键字-选中管道的人手井-确定-保存。
5、 编辑管道管孔的截面图：展开管道分支-选中一个管道段-右击-编辑管道截面图-利
荥阳唐王路人手井
导入.xls 2-
管道系统导入.xls
用管孔中系统提供的管孔，在A端画出管道截面图（此时可以选中所画的管道截
面图-模板管理-存为模板-选中模板位置-输入模板名称-确定）-文件-批量应用模
板…-按住SHIFT或CTRL键多选同样管道截面图的管道段-确定。
6、管道界面的数值填写：进入管道“路由管理”中-批量修改-选中截面长列的第一行
-按住SHIFT或CTRL键，选中该列需要修改的项-在截面长列头右击-输入截面长
数值（如下图）-确定-按这种方法修改其它属性项。
7、计算管道系统长度：退出“路由管
理”界面-右击管道名称-计算系统
长度。
四、其它。
