第一章 平法简介
新平法识图与钢筋计算
新平法识图与钢筋计算与第一章平法识图与钢筋计算大体知识第一节平法基础知识一、什么是平法平法是指混凝土结构施工图平面整体表示方式,确实是将构件的结构尺寸、标高、构造、配筋等信息,依照平面整体表示方式制图规那么,直接表达在各类构件的结构平面布置图上,再与标准构造图相配合,即组成一套完整、简练、明了的结构施工图。
混凝土结构施工图平面整体表示方式是我国结构施工图设计方式的重大创新。
混凝土结构施工图平面整体表示方式是1995年由山东大学陈青来教授提出和创编的,并通过了建设部科技功效鉴定。
被国家科委列为《“九五”国家级科技功效重点推行打算》项目,也是国家重点推行的科技功效。
由中国建筑标准设计研究院编制的《混凝土结构施工图平面整体表示方式制图规那么与构造详图》系列图集(即G101平法图集)是国家建设标准设计图集,2003年开始平法在全国推行应用于结构设计、施工、监理等各个领域。
混凝土结构施工图平面整体表示方式简称“平法”。
二、平法的特点我国的建筑结构施工图设计经历了三个时期:第一个时期是建国初期至90年代末的详图法(又称配筋图);第二个时期是80年代初期至90年代初在我国东南沿海开放城市应用的梁表法;第三个时期就是从90年代至今普及的平法。
平法有以下特点:一、平法采纳标准化的设计制图规那么,表达数字化、符号化,单张图纸的信息量大且集中;二、构件分类明确,层次清楚,表达准确,设计速度快,效率成倍提高;3、平法使设计者易把握全局,易进行平稳调整,易修改,易校审,改图可不连累其它构件,易操纵设计质量;4、平法大幅度降低设计本钱,与传统方式相较图纸量减少70%左右,综合设计工日减少三分之二以上;五、平法施工图更便于施工治理,传统施工图在施工中逐层验收梁等构件的钢筋时需反复查阅大宗图纸,此刻只要一张图就包括了一层梁等构件的全数数据,很受施工和监理人员欢迎。
平法施工图的表达方式,要紧有平面注写方式、列表注写方式和截面注写方式三种。
平法的基础知识
24
纵筋直径与根数：
通常采用 12～32mm， 直径宜粗不宜细，根数宜少不宜多，保证对称配置。 方形和矩形截面柱中纵向受力钢筋不少于４根， 圆柱中不宜少于8根且不应少于6根。 净距≥50mm， 中距≤300mm
25
受压构件复合菱形箍筋
平法的基础知识
1
2
3
4
5
6
7
8
9
特点：
减少图纸量 平面表示 整体标注
10
目录
1
平法图集介绍
11
§1 平法图集介绍
❖建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
22
(4) 钢筋的名称 配置在混凝土中的钢筋，按其作用和
位置可分为以下几种，如图1所示。 ① 受力筋 ② 箍筋 ③ 架立筋 ④ 分布筋 ⑤ 构造筋
23
受压构件的配筋：
（1）纵向受力钢筋 （2）箍筋
作用： 一 协助混凝土承受压力，以减小构 件尺寸； 二 承受可能的弯矩，以及混凝土收 缩和温度变形引起的拉应力； 三 防止构件突然的脆性破坏。
钢筋表
只画出钢筋 的大致形状
编号 规格
1
12
简图
2
14
3
6
4
6
梁的钢筋表
钢筋表
单根长度 根 数 总长(m) 重量(kg)
3700
2
7.40
7.53
4110
1
平法

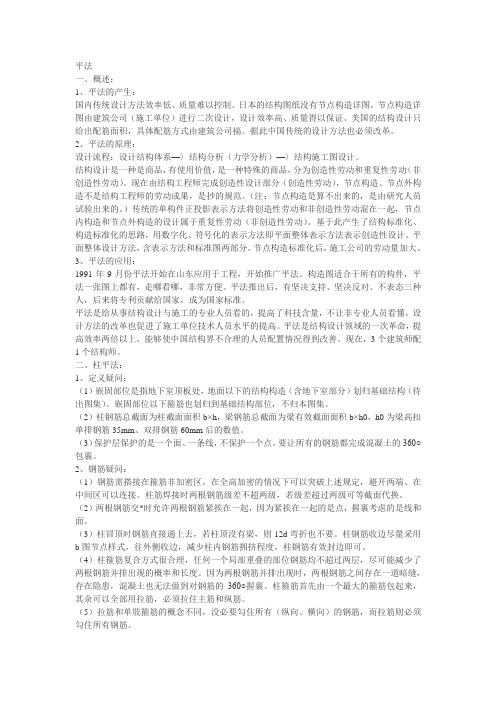

平法一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。
结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
钢筋课程讲解“平法”基本原理精品PPT课件
屋面
4 3 2 1 -1 层号
15.870
12.270 8.670 4.470 -0.030 -4.530 标高（m）
3.6 3.6 4.2 4.5 4.5 层高
1、柱的“平法”表示方法
KZ1所需要计算的钢筋工程量有哪些？
楼层名称
基础层
-1层 首层 中间层 顶层
构件分类 无梁基础 有梁基础
中柱 边柱 角柱
1、“平法”基本原理
视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统 构成：（1）基础结构 （2）柱墙结构（3）梁结构（4）板结构，各子系 统有明确的层次性、关联性、相对完整性 ——层次性：基础→柱、墙→梁→板，均为完整的子系统 ——关联性： 柱、墙以基础为支座——柱、墙与基础关联 ； 梁以柱为支座——梁与柱关联； 板以梁为支座梁——板与梁关联。 ——相对完整性： 基础自成体系，仅有自身的设计内容而无柱或墙的设计内容； 柱、墙自成体系，仅有自身的设计内容（包括在支座内的锚固纵筋）而无 梁的设计内容； 梁自成体系，仅有自身的设计内容（包括锚固在支座内的纵筋）而无板的 设计内容； 板自成体系，仅有板自身的设计内容（包括锚固在支座内的纵筋） 。
3777
弯折长度a 取值 ： 0.5LaE＝0.5*34*25＝425mm 0.6LaE＝0.6*34*25＝510mm 0.7LaE＝0.7*34*25＝595mm 0.8LaE＝0.8*34*25＝680mm h1（1160mm）大于0.8LaE（680mm），所以，a取6d和150的中的较大值 6d＝6*25＝150，a＝150mm
一级抗震
40
25
钢筋的锚固、搭接值确定(03G101-1P34)
纵向受拉钢筋绑扎搭接长度LlE与Ll
平法识图与钢筋算量第一章
平法简介
• (１２)当选用 ATa、ATb、ATc、CTa或 CTb型楼梯时, 设计者应根
据具体工程情况给出楼梯的抗震等级.当选用 ATa、ATb、CTa或
CTb型楼梯时,可选用图集中滑动支座的做法. 当采用与１６G１０１
－２图集不同的构造做法时,由设计者另行处理.
• (１３)１６G１０１－２图集不包括楼梯与栏杆连接的预埋件详图, 设
上一页 下一页
返回
第一节
平法简介
• 二、 平法图集与其他图集的区别
• 传统意义上的标准图集,都是“构件类”标准图集, 例如, 预制混凝土
板图集、预制混凝土拱形屋架图集等,该类图集对每一个具体的构件,
除标明了其工程的做法外, 还给出了明确的工程量,如混凝土体积、各
种钢筋的用量及预埋铁件的用量等.
• 平法的实质是将结构设计师的创造性劳动与重复性劳动区分开来. 一
方面, 将结构设计中的重复性部分,做成标准化的节点构造; 另一方面,
将结构设计中的创造性部分, 使用标准化的设计表示法———“平法”
来进行设计,从而达到简化设计的目的. 所以, 每一本平法标准图集,一
半的篇幅是平法的标准设计规则,另一半的篇幅是标准节点构造详图.
上一页 下一页
返回
第一节
平法简介
• 使用平法绘制施工图后,尽管结构设计工作得到了简化, 图纸大大减少,
返回
第一节
平法简介
• (２)国家建筑标准设计图集１２G９０１—１:«混凝土结构施工钢筋
排布规则与构造详图(现浇混凝土框架、剪力墙、梁、板)».此图集是
对 G１０１－１ 图集构造内容在施工时钢筋排布构造的深化设计.其
适用于一般非抗震设计和抗震烈度为６、７、８、９ 度地区的现浇
16G101平法培训课件
钢筋用量计算是根据设计图纸和施工 要求，计算出所需钢筋的总用量，以 便于材料的采购和加工计划的制定。
在进行钢筋用量计算时，需要遵循平 法的相关规定和构造要求，同时还需 要考虑施工过程中的损耗和变化。
钢筋用量的计算需要考虑的因素包括 ：构件的数量、构件的尺寸、钢筋的 直径、钢筋的间距、钢筋的锚固长度 等。
隐蔽工程验收
对隐蔽工程进行验收，确 保其质量符合要求，防止 隐患产生。
成品质量控制
成品检验
对完成的工程进行检验，确保其 质量符合设计要求和相关标准。
质量评估
对成品的质量进行评估，总结经 验教训，提高后续工程的质量。
质量保修
对存在质量问题的成品进行保修 ，及时处理客户反馈，维护企业
形象。
THANKS FOR WATCHING
钢筋重量计算
钢筋重量计算是根据钢筋的长度 和直径计算出钢筋的重量，以便
于材料的采购和加工。
钢筋重量的计算公式为：重量 = 长度 × 直径 × 密度。其中，密 度是钢筋材料的密度，一般为
7.85吨/立方米。
在进行钢筋重量计算时，需要注 意单位的统一，同时还需要考虑
钢筋加工过程中的损耗。
钢筋用量计算
平法的应用范围
平法广泛应用于各种类型的建筑结 构设计中，包括住宅、办公楼、商 业中心、桥梁、工业厂房等。
02 平法图集解析
梁平法施工图
01
梁平法施工图是采用平 面注写的形式，把梁的 尺寸、编号、配筋等详 细标注出来。
02
梁的平面注写主要包括 集中标注和原位标注两 部分。
03
集中标注主要标注梁的 编号、截面尺寸、箍筋 直径和间距等信息。
03 平法钢筋计算
钢筋长度计算
平法技术讲解
山西神剑建设监理有限公司监理工程师培训教材之七平法技术应用讲解张红武平法技术应用讲解第一章概述一、“平法”概念“平法”是指“建筑结构平面整体设计方法”的简称。
平面整体设计方法，概括来讲，是把结构构件的尺寸和配筋，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
二、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：结构设计总说明、基础及地下结构、柱墙结构、梁结构、楼板及楼梯结构，各子系统有明确的层次性、关联性、功能性和相对完整性和功能性。
1.层次性：设计总说明基础及地下结构柱、墙梁楼板与楼梯，均为完整的子系统。
2.关联性：结构设计总说明与基础、柱、剪力墙、梁、楼板及楼梯关联；柱、墙以基础及地下结构为支座柱、墙与基础及地下结构为关联；梁以柱（墙）为支座梁与柱（墙）关联；楼板及楼梯以梁、墙为支座楼板及楼梯与梁、墙关联。
3.相对完整性：基础及地下结构自成体系，柱及墙自成体系，梁自成体系，板与楼梯自成体系。
4．功能性：（1）结构设计总说明——属于整个结构的纲领性文件，其功能是对结构进行整体介绍，并对各个部分作出相关规定的通用规定；（2）基础及地下结构平法施工图——其功能为表达全部基础构件的设计要素及构造，以及关联表达其所支承的柱或剪力墙的定位；（3）柱及剪力墙结构平法施工图——其功能为表达全部柱及剪力墙构件的设计要素及构造，以及关联表达其所支承的梁或板的定位；（4）梁结构平法施工图——其功能为表达全部梁构件的设计要素及构造，以及关联表达其所支承的楼板与楼梯的定位；（5）楼板与楼梯结构平法施工图——其功能为表达自身的设计要素及构造。
三、“平法”应用原理1.将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分。
两部分为对应互补关系，合并构成完整的结构设计；2.设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3.重复性设计内容部分：主要是节点构造和杆件构造以“广义标准化”方式编制成国家建筑标准构造设计。
平法简介和通用构造
❖ 1.1.2 平法的诞生、形成与发展
平法的创始人，是山东大学教授陈青来先生。
❖ 1.2 平法的系统构成和基本理论
❖ 1.2.1 平法的系统构成
❖ 根据结构设计各阶段的工作形式和内容，我们将全部结构设计作 为一个完整的主系统，该主系统由三个子系统构成。
（7）2003年1月，00G101依据新规范修版为03G101-1
（8）2003年7月，03G101-2(板式楼梯)编制完成向全国出版发行。
（9）2004年2月 04G101-3(筏形基础)编制完成出版发行。
（10）2004年11月，04G101-4(楼板)编制完成向全国出版发行。
（11）2006年9月，06G101-6(基础)编制完成向全国发行。
（1）够简单 （2）易操作 （3）低能耗 （4）高效率 （5）改变用人结构 （6）促进人才竞争
单元1 平法简介
❖作业： ❖课后【复习思考题】 ❖谢谢大家
平法钢筋计算课件
❖ 1.1 平法简介 ❖ 1.1.1 平法定义
❖ 建筑结构施工图平面整体表示方法（以下简称平法），是把结构 构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体 直接表达在各类构件的结构平面布置图上，再与G101系列国家 建筑标准设计图集内相对应的各类构件的标准构造详图相配合， 即构成一套新型完整的结构设计施工图纸。
❖ 创造性与重复性设计内容的划分，主要根据在结构设计主系统 中各子系统的层次性、关联性、功能性和相对独立性的本构关 系。
❖ 1.3 G101 系列平法图集的发展
❖ G101 平法图集的创建和四次修版过程清晰地展现出了平法的发 展历程。
（1）1995年7月 平法通过了原建设部科技成果鉴定 （2）1996年6月，平法列为原建设部一九九六年科技成果重点推广项目。 （3）1996年9月，平法被批准为《国家级科技成果重点推广计划》项目。 （4）1996年11月，原建设部批准《混凝土结构施工图平面整体表示方法制图规 则和构造详图》(现浇混凝土框架、剪力墙、框架一剪力墙、框支剪力墙结构)为 96G101，向全国出版发行。 （5）1999年9月，96G101获全国第四届优秀工程建设标准设计金奖。 （6）2000年7月，96G101修版为00G101。
平法识图(与钢筋计算)1~2
（2）“顶层”不能与普通楼层划为同一标准层
（3）根据框架柱变截面情况决定“标准层”的划分 （4）注意框架柱变截面的“关节”楼层不能列入标准层 （5）根据剪力墙变截面的情况修正划分“标准层” （6）剪力墙变截面的“关节”楼层不能列入“标准层”
（7）注意剪力墙中的墙身与暗柱的问题
※实际工程中，经常出现能够划入标准层的楼层寥寥无几的 情况，这是一个很正常的现象！
减少图纸量
平面表示
整体标注
7
平法图集介绍——什么是平法？
建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
8
平法图集介绍——平法的产生
27
返回
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值。 原位标注表达梁的特殊数值。（见下图） 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
28
梁钢筋的标注方法
集中标注
原位标注
29
2.2 梁钢筋的集中标注方法
18
第一章 绪论
在第一章中，我们介绍了平法的基本概念 和钢筋计算的基本知识。下面，我们将从 平法梁开始讲述。其讲述顺序与平法图集 顺序不同，因为在平法技术中，平法梁技 术是最成熟的，也是所有设计人员最喜欢 使用的，所以也是应用得最为广泛的。
19
写在平法梁之前的内容
首先，从绪论我们知道本教材更像是一本教你如何“查字 典”的辅导书，所以有下面几个要注意的问题： 1、所谓的“字典”当然就是我们所说的101图集，虽然最新 版101图集是11、12版的，但是本书所涉及的仍然是03、 04版的，所以教学中我们依然以老版的101图集授课，希 望所有同学都可以人手一册101图集，这对你的学习将大 有帮助！（道理很简单，要学查字典，没字典怎么学呢？ ） 2、本书中涉及到很多设计方面的知识，比如某钢筋为什么 这么设计而不是那样设计，受制于课时所限，请原谅我无 法对此类问题一一解答，我会尽可能多的予以简单的解释 ；同时这些问题在同学们本学期所学的另外一门课程《建
平法技术讲解
山西神剑建设监理有限公司监理工程师培训教材之七平法技术应用讲解张红武平法技术应用讲解第一章概述一、“平法”概念“平法”是指“建筑结构平面整体设计方法”的简称。
平面整体设计方法，概括来讲，是把结构构件的尺寸和配筋，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
二、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：结构设计总说明、基础及地下结构、柱墙结构、梁结构、楼板及楼梯结构，各子系统有明确的层次性、关联性、功能性和相对完整性和功能性。
1.层次性：设计总说明基础及地下结构柱、墙梁楼梯，均为完整的子系统。
2.关联性：结构设计总说明与基础、柱、剪力墙、梁、楼板及楼梯关联；柱、墙以基础及地下结构为支座柱、墙与基础及地下结构为关联；梁以柱（墙）为支座梁与柱（墙）关联；楼板及楼梯以梁、墙为支座楼板及楼梯与梁、墙关联。
3.相对完整性：基础及地下结构自成体系，柱及墙自成体系，梁自成体系，板与楼梯自成体系。
4．功能性：（1）结构设计总说明——属于整个结构的纲领性文件，其功能是对结构进行整体介绍，并对各个部分作出相关规定的通用规定；（2）基础及地下结构平法施工图——其功能为表达全部基础构件的设计要素及构造，以及关联表达其所支承的柱或剪力墙的定位；（3）柱及剪力墙结构平法施工图——其功能为表达全部柱及剪力墙构件的设计要素及构造，以及关联表达其所支承的梁或板的定位；（4）梁结构平法施工图——其功能为表达全部梁构件的设计要素及构造，以及关联表达其所支承的楼板与楼梯的定位；（5）楼板与楼梯结构平法施工图——其功能为表达自身的设计要素及构造。
三、“平法”应用原理1.将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分。
两部分为对应互补关系，合并构成完整的结构设计；2.设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3.重复性设计内容部分：主要是节点构造和杆件构造以“广义标准化”方式编制成国家建筑标准构造设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 22 8@150
2 12 2
圆圈直径 为6mm
4
20 12 @150
4 20
数 量
3
直 径
4号钢筋为20根直径12mm 间距150mm的HPB一级钢筋
钢筋种类
钢筋种类
钢筋一般表示法
图中钢筋的表示方法
一般钢筋常用图例：
名 称 图 例 名 称 图 例
钢筋横断面 无弯钩的 钢筋端部 带半圆形弯 钩的钢筋端部 带直钩的 钢筋端部 带丝扣的 钢筋端部 重叠短钢筋端部 用45°短线表示
钢筋的名称与牌号
钢 筋 的 牌 号 与 符 号
图中钢筋的表示方法
图中钢筋立面轮廓为粗线，横断面为黑圆点,（构件轮廓 为细线）。 钢筋的标注方法：应说明钢筋的数量、代号、直径、间距、 编号及所在位置。 常用钢筋代号： Ⅰ级钢筋； Ⅲ级钢筋； Ⅱ级钢筋； Ⅳ级钢筋。 编 指 代 间 号 引 号 距 线
•混凝土结构平法识图
第1章 平法简介
一、定义
建筑结构施工图平面整体设计方法（简
称平法）表达形式，概括来讲，是把结构
构件的尺寸和配筋等，按照平面整体表示
方法制图规则，整体直接表达在各类构件
的结构平面布置图上，再与标准构造详图
相配合，即构成一套新型完整的结构设计。
二、诞生和发展
陈青来
被国家科委列为《 “九五”国家级科技成 果重点推广计划》项目（项目编号： 97070209A）
无弯钩的 钢筋搭接 带半圆弯钩的 钢筋搭接 带直钩的 钢筋搭接 套管接头 接触对焊的 钢筋接头
钢 筋 画 法
说 明 图 例
钢筋画法
在平面图中配置钢筋时，底层钢 筋弯钩应向上或向左，顶层钢筋则 向下或向右。 配双层钢筋的墙体，在配筋立面 图中，远面钢筋的弯钩应向上或 向左，而近面钢筋则向下或向右。
底层 近面
顶层
远面
如在断面图中不能表示清楚钢筋 配置，应在断面图外面增加钢筋大 样图。
钢 筋 画 法（续）
钢筋画 法
说
明
图
例
图中所表示的钢筋、环筋，应加 画钢筋大样及说明
或
2、混凝土保护层的最小厚度
保护层是指钢筋混凝土构件中最外层钢筋的外皮至 构件外边的距离。
3、钢筋的锚固
钢筋深入支座的长度称为钢筋的锚固。
四、科学性 • • • • • • 够简单 易操作 低能耗 高效率 改变用人结构 促进人才竞争
柱 的 平 法 表 示 示 例
柱的传统标注 柱的平法标注
板 的 平 法 表 示 示 例
板的传统标注 板的平法标注
第2章 平法总则和通用构造
一、平法的设计依据
按平法设计绘制的施工图，一般是由各类结构构件的平 法施工图和标准构造详图两大部分构成，这两大部分 必须符合国家现行有关规范、规程和标准。
二、平法的适用范围
平法适用于建筑结构的各种类型，不仅包括各类基础 结构，而且包括各种钢筋混凝土结构的主体结构施工图的 设计等。 主要针对现浇钢筋混凝土主体结构，具体内容包含框 架结构、剪力墙结构、框架剪力墙结构、框支剪力墙等结 构中的柱、剪力墙、梁、楼板和平板楼梯五类构件。
三、平法施工图的表达方式和图纸顺序
建设部列为一九九六年科技成果重点推 广项目(项目编号：96008)。
三、图集 11G101系列图集是指《混凝土结构施工 图平面整体表示方法制图规则和构造详 图》
11G101-1 现浇混凝土框架、剪力墙、梁、 板 11G101-2 现浇混凝土板式楼梯
11G101-3 独立基础、条形基础、筏形基 础及桩承台
【摘自11G101-1】
表中的
=
修正系数见11G101-1
4、钢筋的搭接 当构件中钢筋需要连接时，有焊接、机械连接、绑 扎连接等几种方式。当采用绑扎连接时，其搭接长 度可按下表规定采用。
【摘自11G101-1】
5、混凝土的基本知识
混凝土是由水、水泥、黄沙、石子等主要建筑材料按一定比例
拌和及硬化而成。
素混凝土结构是指：
GB50010-2010《混凝土结构设计规范》 GB50011-2010《建筑抗震设计规范》 JGJ3-2010《高层建筑混凝土结构技术规程》 GB/T50105-2010《建筑结构制图标准》 GB50007-2011《建筑地基基础设计规范》 GB50108-2008《地下工程防水技术规程》 JGJ94-2008《建筑桩基技术规程》
混凝土的强度等级是指混凝土的抗压强度。混凝土的强度等级 应以混凝土立方体抗压强度标准值划分。采用符号C与立方体抗压 强度标准值(以N/mm^2; 或 MPa计)表示。 混凝土按照GB50010-2010《混凝土结构设计规范》规定，普 通混凝土划分为十四个等级，即:C15，C20，C25，C30，C35， C40，C45，C50，C55，C60，C65，C70，C75，C80。
在平面布置图上表示各构件尺寸和配筋的方式，分平面 注写方式、列表注写方式和截面注写方式三种。
出图顺序：
结构设计总说明 基础及地下结构平法施工图
柱和剪力墙平法施工图
梁平法施工图 板平法施工图
楼梯及其他特殊构件平法施工图
四、钢筋混凝土的基本知识
1、钢筋的基本知识
混凝土结构的钢筋应按下列规定选用： 1 纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、 HRBF500钢筋，也可采用HPB300、HRB335、HRBF335、 RRB400钢筋； 2 梁、柱纵向受力普通钢筋应采用HRB400、HRB500、 HRBF400、HRBF500钢筋； 3 箍筋宜采用HRB400、HRBF400、HPB300、HRB500、 HRBF500钢筋，也可采用HRB335、HRBF335钢筋； 4 预应力筋宜采用预应力钢丝、钢绞线和预应力螺纹钢筋。
