大工《数控技术》大作业
大工18秋《数控技术》在线作业123标准答案
大工18秋《数控技术》在线作业123标准答案1.数控机床能完成普通机床无法完成的复杂表面加工，选项为A。
2.闭环伺服系统内有位置检测反馈装置，选项为A。
3.数控车床属于轮廓控制，选项为B。
4.冲床属于点位控制，选项为A。
5.数控机床按工艺特点可分为普通数控机床和加工中心，选项为A。
6.进给运动是指数控机床的坐标运动，选项为A。
7.坐标联动数控机床所具有的坐标轴数不等于，选项为B。
8.单独的主运动不能形成各种不同的加工表面，选项为B。
9.机床出厂时已确定的坐标系是机床坐标系，选项为A。
10.T代码用来选刀具，选项为C。
11.开环伺服系统内没有位置检测反馈装置，选项为A。
12.数控铣床属于轮廓控制机床，选项为A。
13.钻床属于点位控制机床，选项为A。
14.数控系统的组成部分不包括排屑装置，选项为B。
15.数控机床按有无检测装置可分为半闭环、全闭环两类，选项为B。
16.数控机床按工艺用途可分为点位控制数控机床和轮廓加工数控机床，选项为B。
17.机械加工不仅由切削的主运动完成，选项为B。
18.数控编程时用的坐标系是工件坐标系，选项为A。
19.G代码用来规定主轴转速，选项为B。
20.图形交互式自动编程属于数控机床程序编制的方法，选项为A。
21.G代码分为模态和非模态代码，选项为A。
22.增量坐标是以前一位置为计算起点得出，选项为B。
答案:A直线电动机可以作为进给驱动系统，可以用于实现高速、高精度、高效率的运动控制。
PLC指可编程序逻辑控制器，是一种用于工业自动化控制的设备。
数控机床使用的顺序控制装置属于PC类型，可以用于实现数控机床的自动化加工。
数控机床采用梯形图作为程序图，用于表达数控机床的各种不同动作逻辑顺序关系。
用直线电动机代替滚珠丝杠可以实现零传动，提高机床的精度和效率。
采用高速滚珠丝杠不能提高主轴速度，反而可能会影响机床的精度和稳定性。
主轴的旋转精度是指装配后，在低速转动条件下，主轴部位的径向和端面圆跳动的大小。
大工20春《数控技术》在线作业2答案
(单选题)1: 在选定的插补平面内完成圆弧插补的同时在垂直该平面的第三维方向上进行直线插补，可以实现（）加工。
A: 曲面B: 三维螺旋线C: 以上选项都对D: 以上选项都不对正确答案: B(单选题)2: 全闭环系统中的检测元件（）工作台上。
A: 在B: 不在C: 以上选项都对D: 以上选项都不对正确答案: A(单选题)3: 数控机床对检测装置的要求（）“满足数控机床的精度和速度要求”。
A: 包括B: 不包括C: 以上选项都对D: 以上选项都不对正确答案: A(单选题)4: 数控机床对伺服系统的基本要求（）“低速大转矩”。
A: 包括B: 不包括C: 以上选项都对D: 以上选项都不对正确答案: A(单选题)5: 步进电机每次转过的（）称为步距角。
A: 速度B: 角度C: 以上选项都对D: 以上选项都不对正确答案: B(单选题)6: 步进电机三相单三拍控制方式中，“单”是指（），“三拍”是指每三次换接为一个循环。
A: 电机只有一相绕组B: 每次只有一相绕组通电C: 以上选项都对D: 以上选项都不对正确答案: B(单选题)7: 步进电机的静态步距误差通常为理论（）的5%左右。
A: 频率B: 步距C: 以上选项都对D: 以上选项都不对正确答案: B(单选题)8: 空载时，步进电机由静止状态起动，达到不失步的正常运行的（）频率，称为起动频率。
A: 最低B: 最高C: 以上选项都对D: 以上选项都不对正确答案: B(单选题)9: 步进电动机的工作方式（）双拍工作方式。
A: 包括B: 不包括C: 以上选项都对D: 以上选项都不对正确答案: A(单选题)10: 一般的直流电动机的组成（）转子。
A: 包括B: 不包括C: 以上选项都对D: 以上选项都不对正确答案: A(判断题)11: 输入G01指令，刀具按指定的进给速度沿直线切削加工。
A: 对B: 错正确答案: T(判断题)12: G00用于刀具的快速移动定位。
A: 对B: 错正确答案: T(判断题)13: G16和G15分别为起动和停止极坐标编程指令。
数控技术答大作业(复习资料
《数控技术》大作业复习一、回顾作业3月25日《数控技术》数控技术作业一、简答题:1.数控铣削的主要加工对象是什么?答、数控铣削的主要加工对象有以下几类:1)平面类零件2)变斜角类零件3)曲面类零件4)复杂零件5)高精度零件6) 一致性要求好的零件2.加工中心的主要加工对象是什么?答、加工中心的主要加工对象有以下几类:1)既有平面又有孔系的零件:2)结构形状复杂，普通机床难加工的零件3)外表不规则的异型零件4)周期性投产的零件5)加工精度要求高的中小批量零件6)新产品试制中的零件3.数控铣削和加工中心加工工艺主婴包括哪些内容?答、数控铣削和加工中心加工工艺主要包括如下内容:1)分析被加工零件的图样，明确加工内容及技术要求。
2)确定零件的加工方案，制定数控加工工艺路线，如划分工序、安排加工顺序、处理与非数控加工工序的衔接等。
3)加工工序的设计，如选取零件的定位基准、夹具方案的确定、工步划分。
刀具选择和确定切削用量等。
4)数控加工程序的调整，如选取对刀点和换刀点、确定刀具补偿及确定加工路线等.4.为什么要进行刀具补偿?答、刀具补偿分为刀具长度补偿和刀具半径补偿。
如果不进行长度补偿，我们在编程时就必须考虑刀具的实际长度和各把刀具的不同长度，这样就非常不方便，而刀具长度补偿功能它使刀具在Z方向上的实际位移量比程序给定的值增加或减少一个偏置量。
这使得在程序编制中，可以不必考虑刀具的实际长度以及各把刀具不同的长度尺寸，方便和简化了编程。
另外，在编程时是以刀位点进行编程，而刀位点与刀刃切削点间有一个半径的偏差，如果不进行刀具半径补偿，我们就必须增求出刀具刀位点的运动轨迹，这样编程也非常不方便。
当进行了半径补偿，可不必求出刀具刀位点的运动轨迹，只需按被加工工件轮廓曲线编程，同时在程序中给出刀具半径的补偿指令，就可加工出零件的轮廓曲线，使编程工作简化。
5.什么是固定循环指令?答、固定循环指令，主要用于孔加工，包括钻孔、扩孔、铰孔、镗孔和攻螺纹等.使用固定循环指令，一个程序段可以完成一个孔的全部动作(钻孔进给、退刀、孔底暂停等)，达到简化程序、减少偏程工作量的目的。
大工20秋《数控技术》在线作业2答案
(单选题)1: ( )用来设定相对坐标数值编程。
A: G90
B: G91
C: G92
D: G93
正确答案: B
(单选题)2: 沿着不在圆弧平面内的坐标轴,由正方向向负方向看,( )。
A: 顺时针用G02，逆时针用G03
B: 顺时针用G03，逆时针用G02
C: 顺时针和逆时针都用G02
D: 顺时针和逆时针都用G03
正确答案: A
(单选题)3: G17、G18、G19用来确定( )。
A: 插补平面
B: 坐标系
C: 直线插补
D: 圆弧插补
正确答案: A
(单选题)4: 变量R( )。
A: 只能在主程序中应用
B: 只能在子程序中应用
C: 主程序和子程序中都可以应用
D: 以上选项均不对
正确答案: C
(单选题)5: 变量R( )。
A: 只能是正数
B: 只能是负数
C: 正数和负数都可以
D: 以上选项均不对
正确答案: C
(单选题)6: 图形交互式自动编程系统不包括( )。
A: Mastercam
B: Pro/E
C: UG
D: Photoshop
正确答案: D
(单选题)7: ( )完成机床移动部件的位置和速度控制。
A: 机械传动系统。

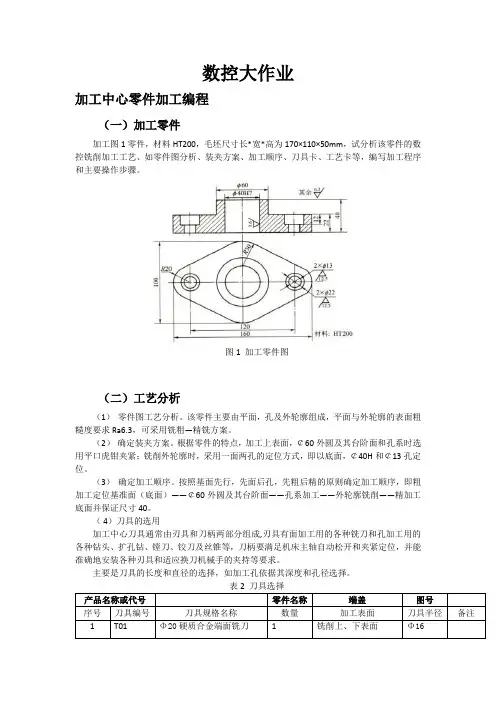

数控技术课大作业-数控程序
数控大作业加工中心零件加工编程（一）加工零件加工图1零件，材料HT200，毛坯尺寸长*宽*高为170×110×50mm，试分析该零件的数控铣削加工工艺、如零件图分析、装夹方案、加工顺序、刀具卡、工艺卡等，编写加工程序和主要操作步骤。
图1 加工零件图（二）工艺分析（1）零件图工艺分析。
该零件主要由平面，孔及外轮廓组成，平面与外轮廓的表面粗糙度要求Ra6.3，可采用铣粗—精铣方案。
（2）确定装夹方案。
根据零件的特点，加工上表面，￠60外圆及其台阶面和孔系时选用平口虎钳夹紧；铣削外轮廓时，采用一面两孔的定位方式，即以底面，￠40H和￠13孔定位。
（3）确定加工顺序。
按照基面先行，先面后孔，先粗后精的原则确定加工顺序，即粗加工定位基准面（底面）——￠60外圆及其台阶面——孔系加工——外轮廓铣削——精加工底面并保证尺寸40。
（ 4）刀具的选用加工中心刀具通常由刃具和刀柄两部分组成,刃具有面加工用的各种铣刀和孔加工用的各种钻头、扩孔钻、镗刀、铰刀及丝锥等，刀柄要满足机床主轴自动松开和夹紧定位，并能准确地安装各种刃具和适应换刀机械手的夹持等要求。
主要是刀具的长度和直径的选择，如加工孔依据其深度和孔径选择。
表2 刀具选择（5）切削用量的选择该材料，铣削平面、￠60外圆及其台阶面和外轮廓时可留0.5MM 的精加余量，其余一次走完粗铣。
确定主轴转速时，可先查确削用量手册，硬质合金铣刀加工铸铁（190～260HB）时的速度为45～90m/min,取Vc=70m/min,根据铣刀直径和公式计算主轴转速，并填入工序卡片中。
确定进给速度时，根据铣刀齿数、主轴转速、和切削用量手册中给出的每齿进给量，计算进给速度并填入工序卡片中。
拟订数控铣削加工工序卡片如表3。
把零件加工顺序，采用的刀具和切削用量等参数编入数控加工工序卡片中，以指导编程加工操作。
表3 数控加工工序卡片要完成的程序编写任务坐标原点：￠40圆的圆心处为工件编程X、Y轴原点坐标，Z轴原点坐标在精铣后的工件上表面。

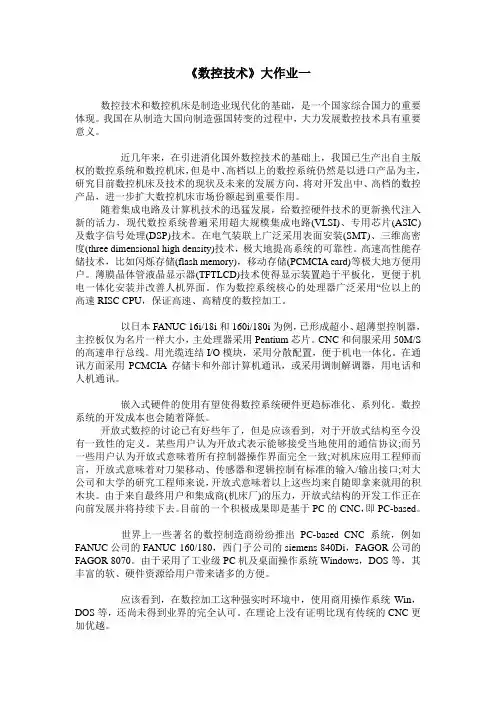

数控技术大作业1
《数控技术》大作业一数控技术和数控机床是制造业现代化的基础，是一个国家综合国力的重要体现。
我国在从制造大国向制造强国转变的过程中，大力发展数控技术具有重要意义。
近几年来，在引进消化国外数控技术的基础上，我国已生产出自主版权的数控系统和数控机床，但是中、高档以上的数控系统仍然是以进口产品为主，研究目前数控机床及技术的现状及未来的发展方向，将对开发出中、高档的数控产品，进一步扩大数控机床市场份额起到重要作用。
随着集成电路及计算机技术的迅猛发展，给数控硬件技术的更新换代注入新的活力，现代数控系统普遍采用超大规模集成电路(VLSI)、专用芯片(ASIC)及数字信号处理(DSP)技术。
在电气装联上广泛采用表面安装(SMT)、三维高密度(three dimensional high density)技术，极大地提高系统的可靠性。
高速高性能存储技术，比如闪烁存储(flash memory)，移动存储(PCMCIA card)等极大地方便用户。
薄膜晶体管液晶显示器(TFTLCD)技术使得显示装置趋于平板化，更便于机电一体化安装并改善人机界面。
作为数控系统核心的处理器广泛采用“位以上的高速RISC CPU，保证高速、高精度的数控加工。
以日本FANUC 16i/18i和160i/180i为例，已形成超小、超薄型控制器，主控板仅为名片一样大小，主处理器采用Pentium芯片。
CNC和伺服采用50M/S 的高速串行总线。
用光缆连结I/O模块，采用分散配置，便于机电一体化。
在通讯方面采用PCMCIA存储卡和外部计算机通讯，或采用调制解调器，用电话和人机通讯。
嵌入式硬件的使用有望使得数控系统硬件更趋标准化、系列化。
数控系统的开发成本也会随着降低。
开放式数控的讨论已有好些年了，但是应该看到，对于开放式结构至今没有一致性的定义。
某些用户认为开放式表示能够接受当地使用的通信协议;而另一些用户认为开放式意味着所有控制器操作界面完全一致;对机床应用工程师而言，开放式意味着对刀架移动、传感器和逻辑控制有标准的输入/输出接口;对大公司和大学的研究工程师来说，开放式意味着以上这些均来自随即拿来就用的积木块。
20年6月西南大学课程考试[0937]《数控技术》大作业(资料)
西南大学培训与继续教育学院课程考试试题卷学期：2020年春季课程名称【编号】：数控技术【0937】 A卷考试类别:大作业满分：100 分一、编程题（共1题，每题40分，共40分）图示零件，根据给出的工件铣削精加工走刀路线进行编程。
铣刀直径6mm。
工件坐标系原点如图所示，刀具起始刀位点坐标A（0，0，50）。
计算零件图形中的基点坐标，按给出加工路线序号（1）～（17），完成刀具轨迹程序。
答：%O1S1000 M03N1 G0 G90 X0 Y0 Z50N2 X-35 Y-70N3 Z5N4 G01 Z-30 F1000N5 X-60N6 G03 X-110 Y-20 I-50 J0 N7 G01 Y-40N8 G02 X-140 Y-70 I0 J-30 N9 G01 X-160N10 G03 X-110 Y-120 I50 J0 N11 G01 Y-140N12 X-80N13 G02 X-40 Y-100 I40 J0 N14 G01 Y-65N15 Z5N16 G00 Z50N17 X0 Y0%二、简答题（共5题，选做其中4题。
每题15分，共60分）注意：选做其中4题。
1、如何选择加工路线？答：保证零件的加工精度和表面粗糙度要求；简化数值计算，减少程编工作量；缩短加工路线，减少刀具空行程时间，提高加工效率。
2、什么是开放式数控系统？答：3、数控机床的PLC一般用于控制数控机床的哪些功能？答：1）M、S、T功能；机床外部开关量信号控制功能；输出信号控制功能；伺服控制功能；报警处理功能；其它介质输入装置互联控制。
3、直流伺服电机是否可以作为开环进给伺服系统的伺服驱动装置？为什么？答：交（直）流伺服电机不可以作为开环进给伺服系统的伺服驱动装置。
因为将执行部件的实际位移量转换成电脉冲或模拟电压量后，需要将电脉冲或模拟电压量反馈到交（直）流伺服电机。
开环进给伺服系统无需位置检测信息的反馈。
5、光栅尺由哪些部件构成？它与数控机床的连接方式如何？答：光栅尺由标尺光栅和指示光栅构成。
大工13秋《数控技术》在线作业1,2,3
大工13秋《数控技术》在线作业1,2,3 大工13秋《数控技术》在线作业1试卷总分：100 测试时间：--单选题判断题、单选题（共10 道试题，共50 分。
）1.单独的主运动（）形成各种不同的加工表面。
A. 能B. 不能C. 以上选项都对D. 以上选项都不对满分：5分2.坐标联动数（）机床所具有的坐标轴数。
A. 等于B. 不等于C. 以上选项都对D. 以上选项都不对满分：5分3.冲床属于（）。
A. 点位控制B. 轮廓控制C. 圆周控制D. 以上均不对满分：5分4.闭环伺服系统内（）位置检测反馈装置。
A. 有B. 没有C. 有的有，有的没有D. 以上都不对满分：5分5.数控机床按（）可分为普通数控机床和加工中心。
A. 工艺特点B. 加工路线C. 有无检测装置D. 可联动的坐标轴数满分：5分6.数控机床（）完成普通机床不能完成的复杂表面加工。
A. 能B. 不能C. 以上选项都对D. 以上选项都不对满分：5分7.数控车床属于（）。
A. 点位控制B. 轮廓控制C. 圆周控制D. 以上均不对满分：5分8.机床出厂时已确定的坐标系是（）。
A. 机床坐标系B. 工件坐标系C. 直角坐标系D. 右手直角笛**尔坐标系满分：5分9.下列运动中属于进给运动的是（）。
A. 数控机床的坐标运动B. 车床主轴的转动C. 钻头的转动D. 铣**的转动满分：5分10.（）用来选**具。
A. F代码B. G代码C. T代码D. S代码满分：5分大工13秋《数控技术》在线作业1试卷总分：100 测试时间：--单选题判断题、判断题（共10 道试题，共50 分。
）1.数控系统的组成部分不包括排屑装置。
A. 错误B. 正确满分：5分2.G代码用来规定主轴转速。
A. 错误B. 正确满分：5分3.数控铣床属于轮廓控制机床。
A. 错误B. 正确满分：5分4.数控机床按工艺用途可分为点位控制数控机床和轮廓加工数控机床。
A. 错误B. 正确满分：5分5.数控编程时用的坐标系是工件坐标系。
数控技术大作业
2015-16 学年第二学期研究生课程考核（读书报告、研究报告）考核科目：数控技术学生所在院（系）：机电工程学院学生所在学科：机械工程姓名：杨朔学号：88题目：1、数控技术的发展趋势2、叙述比较积分法差补的原理，并画出用软件实现时的流程图3、描述任意一种数控系统产品的软件结构。
4、简述永磁同步电机矢量控制原理。
1.数控技术的发展趋势数控技术简介数控系统是数字控制系统简称，是数控机床的关键技术所在。
早期是由硬件电路构成的，称为硬件数控；1970年代以后，硬件电路元件逐步由专用的计算机代替，称为计算机数控系统。
CNC系统是根据计算机存储器中存储的控制程序，执行部分或全部数值控制功能，并配有接口电路和伺服驱动装置的专用计算机系统。
CNC系统由数控程序输入装置、输出装置、计算机数控装置、可编程逻辑控制器、主轴驱动装置和进给驱动装置等组成。
CNC系统的核心是CNC装置。
数控技术发展的历史与趋势数控技术的发展简史数控机床是在机械制造技术和控制技术的基础上发展起来的，其过程大致如下：1948年，美国帕森斯公司接受美国空军委托，研制直升飞机螺旋桨叶片轮廓检验用样板的加工设备。
由于样板形状复杂多样，精度要求高，一般加工设备难以适应，于是提出采用数字脉冲控制机床的设想。
1949年，该公司与美国麻省理工学院(MIT)开始共同研究，并于1952年试制成功第一台三坐标数控铣床，当时的数控装置采用电子管元件。
1959年，数控装置采用了晶体管元件和印刷电路板，出现带自动换刀装置的数控机床，称为加工中心( MC Machining Center)，使数控装置进入了第二代。
1965年，出现了第三代的集成电路数控装置，不仅体积小，功率消耗少，且可靠性提高，价格进一步下降，促进了数控机床品种和产量的发展。
60年代末，先后出现了由一台计算机直接控制多台机床的直接数控系统(简称DNC)，又称群控系统；采用小型计算机控制的计算机数控系统(简称CNC)，使数控装置进入了以小型计算机化为特征的第四代。
大工20春《数控技术》在线作业2.doc
1.在选定的插补平面内完成圆弧插补的同时在垂直该平面的第三维方向上进行直线插补，可以实现（）加工。
A.曲面B.三维螺旋线C.以上选项都对D.以上选项都不对【参考答案】: B2.全闭环系统中的检测元件（）工作台上。
A.在B.不在C.以上选项都对D.以上选项都不对【参考答案】: A3.数控机床对检测装置的要求（）“满足数控机床的精度和速度要求”。
A.包括B.不包括C.以上选项都对D.以上选项都不对【参考答案】: A4.数控机床对伺服系统的基本要求（）“低速大转矩”。
A.包括B.不包括C.以上选项都对D.以上选项都不对【参考答案】: A5.步进电机每次转过的（）称为步距角。
A.速度B.角度C.以上选项都对D.以上选项都不对【参考答案】: B6.步进电机三相单三拍控制方式中，“单”是指（），“三拍”是指每三次换接为一个循环。
A.电机只有一相绕组B.每次只有一相绕组通电C.以上选项都对D.以上选项都不对【参考答案】: B7.步进电机的静态步距误差通常为理论（）的5%左右。
A.频率B.步距C.以上选项都对D.以上选项都不对【参考答案】: B8.空载时，步进电机由静止状态起动，达到不失步的正常运行的（）频率，称为起动频率。
A.最低B.最高C.以上选项都对D.以上选项都不对【参考答案】: B9.步进电动机的工作方式（）双拍工作方式。
A.包括B.不包括C.以上选项都对D.以上选项都不对【参考答案】: A10.一般的直流电动机的组成（）转子。
A.包括B.不包括C.以上选项都对D.以上选项都不对【参考答案】: A11.输入G01指令，刀具按指定的进给速度沿直线切削加工。
T.对 F.错【参考答案】: T12.G00用于刀具的快速移动定位。
T.对 F.错【参考答案】: T13.G16和G15分别为起动和停止极坐标编程指令。
T.对 F.错【参考答案】: T14.G23为切削螺纹指令。
T.对 F.错【参考答案】: T15.G43是刀具长度偏置指令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络教育学院
《数控技术》课程设计
题目：数控技术
学习中心：浙江宁波象山奥鹏学习中心[16]VIP
层次：本科
专业：机械设计制造及其自动化
年级： 2016年秋季
学号： 161076411066
学生：陈永根
辅导教师：
完成日期：年月日
大工18春《数控技术》课程设计
题目四：
选择数控车床加工如图所示工件，毛坯尺寸为φ114mm, 对刀点为（50,100）。
选用外圆车刀为01号刀，刀补为01；建立工件坐标系原点为（X120,Z10）；编写车削加工程序，加工路径为ABCDEFG部位的外轮廓，加工尺寸如图，各程序段要求注释。
总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。
要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。
加工程序编制：选择车床为浙江凯达机床厂生产的JCK6232,编程系统为FANUC系统。
