2010静载实践D
静载试题及答案
1、检测机构应通过计量认证,并具有基桩检测旳资质。
2、工程桩承载力检测成果旳评价，应给出每根受检桩旳承载力检测值,并据此给出单位工程同一条件下旳单桩承载力特性值与否满足设计规定。
3、荷重传感器旳测量误差不应不小于1％，压力表精度应优于或等于0.4级。
实验用压力表、油泵、油管在最大加载时旳压力不应超过规定工作压力旳80%。
4、当试桩为扩底桩时，试桩与锚桩旳中心距不应不不小于２倍扩大端直径。
5、若单桩紧闭向抗压承载力特性值为12０0kN，静载实验采用锚桩压重联合反力装置，4根锚桩所能提供旳最大反力为1５00kN，则堆载重量不得不不小于1３80kN。
6、加、卸载时应使荷载传递均匀、持续、无冲击,每级荷载在维持过程中旳变化幅度不得超过度级荷载旳±10%。
7、压重平台反力装置,压重施加于地基旳压应力不适宜不小于地基承载力特性值旳1.5倍，有条件时宜运用工程桩作为堆载支点。
8、若单桩竖向抗压承载力特性值为2３00kN,静载实验采用压重平台作反力，需要规格为为0.５*1.5＊3.0ｍ旳预制混凝土块约１００块。
9、若压重平台边距试桩过近,堆载地面下沉对桩产生负摩阻力，特别是对摩擦型桩将明显影响其承载力。
10、单桩竖向抗压静载实验中，沉降测定平面距离桩顶不适宜不不小于200mm。
11、在单桩竖向抗压静载实验中,加载反力装置能提供旳反力不得不不小于最大加载量旳1.2倍。
12、单桩竖向抗压静载实验,直径或边宽不不小于等于50０mm旳桩可对称安顿2个位移测试仪表。
13、对作为锚桩用旳灌注桩和有接头旳砼预制桩，单桩竖向抗压静载实验前宜对其桩身完整性进行检测。
14、沉降测量采用旳位移传感器或百分表旳测量误差不应不小于０.1％（FS)，辨别率应优于或等于0.0１mm。
15、基准梁应一端固定,另一端简支,其目旳是为了减少温度变化引起旳基准梁挠曲变形。
16、非嵌岩旳长（超长）桩和大直径（扩底)桩旳Ｑ-s曲线一般呈缓变型,在桩顶沉降达到４0mm时,桩端阻力一般不能发挥。
静载试验方案
新建铁路合肥铁路枢纽南环线工程后张法预应力混凝土双线简支整孔箱梁预制编号：箱梁静载试验作业指导书单位：中铁四局集团第一工程有限公司肥东制梁场编制：复核：箱梁静载试验方案静载弯曲试验是检验简支梁梁体质量最直接、最根本的方法。
试验准备、实施均必须严格按照中华人民共和国铁道行业标准《预应力混凝土铁路桥简支梁静载弯曲试验方法及评定标准》（TB/T2092-2003）执行。
一、简支梁在下列情况下应进行静载弯曲试验1.1采用新结构、新材料、新工艺进行试生产时；1.2生产条件有较大变动时；1.3 出现影响承载能力的缺陷时；1.4 交库资料不全或对资料发生怀疑时；1.5 在正常生产条件下，每批60孔或连续三个月（三个月产量不足60孔时）抽验一片。
1.6发放生产许可证或产品质量认证检验时，应对不同类别的简支梁各抽验一孔。
抽样原则：按最不利原则一次抽取３孔（一孔为首次试验梁，两孔为加倍试验备用梁）。
二、试验所需设备、仪器及要求2.1 静载试验在固定的试验台座上进行。
2.2 试验所用的试验台座、反力架、千斤顶、油泵、标准油压表等加力设备和计量仪器，•其工作能力控制在1.5～2.5倍最大试验荷载之间。
2.3试验所用的计量设备、仪器、仪表、钢卷尺等均经法定计量检定部门检定合格,且在有效期限内使用。
测量跨度用钢卷尺已经北京顺义区计量检测所悬空检定合格。
2.4 反力架的加载间距、千斤顶、油泵、压力表使用数量根据梁的跨度由计算确定。
加载计算按部颁标准《预应力混凝土铁路桥简支梁静载弯曲试验方法及评定标准》（TB/T2092-2003）进行。
加载数据由中铁咨询桥梁工程设计研究院提供。
2.5 压力表精度0.4级，最小刻度值0.2Mpa，最小表盘直径150mm，其表盘最大读数60Mpa。
2.6试验梁体所用的支座与设计相符，支座四点高差不应大于2mm。
2.7在梁体砼承受全部预应力30天后进行，以使试验时外加荷载在跨中最下层预应力筋中所产生的最大应力不超过弹性极限。
2010静载理论C
2010年江苏省地基基础工程检测技术培训班(静载)基础理论考核试卷C（满分120分，时间100分钟）成绩：一、填空题（每空1分，共30分）1.《江苏省建设工程质量检测行业职业道德准则》第四条规定，检测机构要依靠和，提高检测水平和对社会的服务能力；提倡行业团结协作、互尊互助，发挥整体优势。
2.《江苏省建设工程质量检测行业职业道德准则》第九条规定，检测机构应当科学检测，确保检测数据的和；不得接受委托单位的不合理要求；不得弄虚作假；不得出具不真实的检测报告；不得隐瞒事实。
3.《建筑基桩检测技术规范》JGJ106-2003规定，加载反力装置可根据现场条件选则、、、。
4.静载试验中，固定和支撑的夹具及应避免气温、振动及其他外界因素的影响。
5.《建筑基桩检测技术规范》JGJ106-2003规定，试桩的和应与工程桩一致。
6.《建筑基桩检测技术规范》JGJ106-2003规定，单桩竖向静载试验，直径或边宽大于500mm的桩，应在其两个方向对称安置个位移测试仪表，单桩竖向静载试验，直径或边宽小于等于500mm的桩可对称安置个位移测试仪表。
7.《建筑基桩检测技术规范》JGJ106-2003规定，确定单桩竖向抗压承载力时，应绘制（Q-s )、（s-lgt ）曲线。
8.《建筑基桩检测技术规范》JGJ106-2003规定，静载试验每级荷载在维持过程中的变化幅度不得超过的。
9.《建筑基桩检测技术规范》JGJ106-2003规定,单桩竖向抗拔静载试验检测报告应包含：受检桩尺寸（灌注桩宜标明）及情况。
10.进行单桩水平静载试验，在水平力作用平面的受检桩两侧应对称安装位移计。
11.单位工程同一条件下的单桩水平承载力特征值确定，当水平承载力按桩身强度控制时，取水平临界荷载统计值倍为单桩水承载力特征值。
12.基桩内力测试布设断面时，应在地面处（或以上）应设置一个测量断面作为传感器。
13.混凝土桩桩头处理要求桩头主筋应全部直通至桩顶之下，各主筋应在上。
实验指导书2010版
试验一电阻应变片的粘贴一、试验目的1．了解应变片的选取原则及质量鉴别方法。
2．掌握应变片的粘贴工艺与粘贴技术。
二、试验仪表及工具三、试验步骤1．选择应变片：（1）选择应变片的形式和规格时，应注意所测试件的材料性质和试件所处的受力状态。
针对匀质材料制成的试件，一般选用普通型小标距应变片；对于非匀质材料制成的试件，应该选用大、中型标距的应变片；试件处于平面应变状态时应选用应变花片。
（2）分选应变片时，首先应对选定的应变片逐片进行外观检查，要求应变片丝删平直，片内无气泡、霉斑、锈点等缺陷，否则应以剔除。
然后用万用表逐片测定其电阻值，并依据电阻值的大小分组。
同一组应变片的阻值偏差不得超过应变仪可调平的允许范围，一般为±0.6Ω左右。
2．选择粘合剂：粘合剂分为两大类，即胶剂粘合剂和水剂粘合剂。
具体选用应视应变片基底材料和试件材质的不同而异。
通常要求粘合剂具有足够的抗拉和抗剪强度，蠕变小，绝缘性能好等特点。
目前在匀质材料试件上粘贴应变片时，较多地采用氰基丙烯酸类水剂粘合剂，如KH501、KH502快速胶。
在混凝土等非匀质材料试件上贴片时，常采用环氧树脂胶。
3．测点表面清理：为了使应变片与测点表面粘贴牢固，测点表面必须清理擦洗干净。
对于匀质材料试件的表面，先用工具或化学试剂清除贴片处的漆皮、油污、锈层等污垢，然后用锉刀锉平表面，用80#砂纸初次打磨光洁，再用120#砂纸将表面打磨成与测量方向成45°的细斜纹。
吹去浮尘后用脱脂棉球蘸上丙酮、甲苯或四氯化碳等溶剂擦洗试件表面，直至棉球不沾灰为止。
此后，在试件处理完的表面上画出测点定向标记，等待贴片。
4．应变片的粘贴与干燥：当选用KH502胶粘贴应变片时，应准备簿膜若干片；薄膜材料应不溶解于KH502胶，常用的有聚乙烯薄膜。
使用时将聚乙烯薄膜裁成小块，每块面积约为应变片基底面积的三倍左右。
贴片时，先在试件表面的定向标记处及应变片基底上分别均匀地涂抹一薄层粘贴胶，稍等片刻胶层即开始发粘，此时迅速将应变片按正确的方向位置贴上，然后取一块聚乙烯薄膜盖在粘贴了的应变片上，用手指稍加压力后，等待干燥。

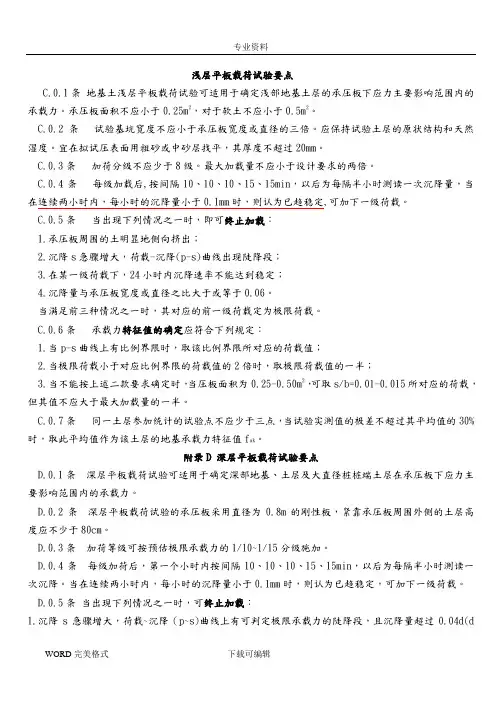

静载试验规范方案说明
浅层平板载荷试验要点C.0.1条地基土浅层平板载荷试验可适用于确定浅部地基土层的承压板下应力主要影响范围内的承载力。
承压板面积不应小于0.25m2，对于软土不应小于0.5m2。
C.0.2条试验基坑宽度不应小于承压板宽度或直径的三倍。
应保持试验土层的原状结构和天然湿度。
宜在拟试压表面用粗砂或中砂层找平，其厚度不超过20mm。
C.0.3条加荷分级不应少于8级。
最大加载量不应小于设计要求的两倍。
C.0.4条每级加载后,按间隔10、10、10、15、15min，以后为每隔半小时测读一次沉降量，当在连续两小时内，每小时的沉降量小于0.1mm时，则认为已趋稳定,可加下一级荷载。
C.0.5条当出现下列情况之一时，即可终止加载：1.承压板周围的土明显地侧向挤出；2.沉降s急骤增大，荷载-沉降(p-s)曲线出现陡降段；3.在某一级荷载下，24小时内沉降速率不能达到稳定；4.沉降量与承压板宽度或直径之比大于或等于0.06。
当满足前三种情况之一时，其对应的前一级荷载定为极限荷载。
C.0.6条承载力特征值的确定应符合下列规定：1.当p-s曲线上有比例界限时，取该比例界限所对应的荷载值；2.当极限荷载小于对应比例界限的荷载值的2倍时，取极限荷载值的一半；3.当不能按上述二款要求确定时，当压板面积为0.25-0.50m2，可取s/b=0.01-0.015所对应的荷载，但其值不应大于最大加载量的一半。
C.0.7条同一土层参加统计的试验点不应少于三点，当试验实测值的极差不超过其平均值的30%时，取此平均值作为该土层的地基承载力特征值f ak。
附录D 深层平板载荷试验要点D.0.1条深层平板载荷试验可适用于确定深部地基、土层及大直径桩桩端土层在承压板下应力主要影响范围内的承载力。
D.0.2条深层平板载荷试验的承压板采用直径为0.8m的刚性板，紧靠承压板周围外侧的土层高度应不少于80cm。
D.0.3条加荷等级可按预估极限承载力的1/10~1/15分级施加。
静载检测方案
静载检测方案第1篇静载检测方案一、项目背景随着我国基础设施建设的快速发展，建筑工程质量日益受到重视。
在建筑工程中，静载试验作为评估结构承载能力的重要手段，具有不可或缺的作用。
为确保工程结构安全、提高工程质量，现结合项目实际情况，制定本静载检测方案。
二、检测目的1. 评估工程结构在静载作用下的响应及承载能力；2. 验证设计及施工质量是否符合相关规范要求；3. 为工程验收提供依据。
三、检测依据1. 《建筑工程质量检测规程》（GB/T 50315-2011）；2. 《建筑结构荷载规范》（GB 50009-2012）；3. 《混凝土结构设计规范》（GB 50010-2010）；4. 《钢结构设计规范》（GB 50017-2003）；5. 《建筑地基基础设计规范》（GB 50007-2011）；6. 《建筑工程施工质量验收统一标准》（GB 50300-2013）；7. 相关设计文件及施工图纸。
四、检测范围1. 结构类型：包括混凝土结构、钢结构、木结构等；2. 检测对象：梁、板、柱、墙、基础等主要承重构件；3. 检测内容：静载试验、变形观测、裂缝观测等。
五、检测方法1. 静载试验：采用标准荷载进行加载，通过传感器采集荷载及结构响应数据，计算得出结构承载能力；2. 变形观测：采用全站仪、水准仪等设备，对结构关键部位进行变形观测；3. 裂缝观测：采用裂缝观测仪、放大镜等设备，对结构裂缝进行观测。
六、检测程序1. 检测前准备：收集相关资料，编制检测方案，报批；2. 设备调试：检查检测设备是否完好，进行设备调试；3. 检测现场布置：根据检测方案，布置检测现场；4. 检测实施：按照检测方案进行静载试验、变形观测、裂缝观测；5. 数据处理与分析：对采集的数据进行整理、分析，得出检测结果；6. 检测报告编制：根据检测结果，编制检测报告。
七、检测要求1. 检测人员：具有相应专业知识和技能，持证上岗；2. 检测设备：具备检定合格证书，确保设备性能稳定；3. 检测过程：严格遵守相关规范和操作规程，确保检测安全；4. 检测数据：真实、准确、完整，不得篡改；5. 检测报告：客观、公正、严谨，符合规范要求。
静载试验讲义1
4.静载试验4.1 概述1.载荷试验是目前获得承载力特征值或标准值的最直观、最可靠的试验方法。
载荷试验主要分为单桩载荷试验、复合地基载荷试验及天然地基载荷试验。
单桩载荷试验又分为单桩竖向抗压载荷试验、单桩竖向抗拔及单桩水平载荷试验三种，复合地基载荷试验又分为单桩复合地基载荷试验和多桩复合地基载荷试验二种。
在工程实践中，以承受竖向荷载为主的桩及复合地基居多。
本文仅介绍单桩载荷试验和复合地基载荷试验。
2.单桩载荷试验不仅可以确定桩的承载力，而且通过埋设各种测试元件可以获得荷载传递、桩测阻力、桩端阻力等诸多资料，但由于试验费用、工期、设备等原因，往往只能对部分工程的少量桩进行试验。
3.目前涉及到载荷试验的规范比较多，方法大体相同，某些细节略有差异。
本章内容主要以《建筑基桩检测技术规范》(JGJ 106-2003)和《建筑地基处理技术规范》（JGJ 79-2002）为主。
4.2 单桩竖向抗压静载试验4.2.1试验目的单桩竖向抗压静载试验主要用于确定单桩竖向抗压极限承载力；判定竖向抗压承载力是否满足设计要求；通过桩身内力及变形测试测定桩侧、桩端阻力、验证高应变法及其它检测方法的单桩竖向抗压承载力检测结果。
a 为设计提供依据b 为工程验收提供依据c 验证检测d 其他目的4.2.1.1 为设计提供依据当设计有要求或满足下列条件之一时，施工前应采用静载试验确定单桩竖向抗压承载力特征值：设计等级为甲级、乙级的桩基；地质条件复杂、桩施工质量可靠性低的桩基；本地区采用的新桩型或新工艺。
一般做法是：在工程桩正式施工前，在地质条件具有代表性的区域，先施工几根单桩进行静载试验，以确定设计参数的合理性和施工工艺的可行性。
需要时，也可在桩身埋设测量桩身应力、应变、位移、桩底反力的传感器或位移杆，测定桩分层侧阻力和端阻力。
《建筑基桩检测技术规范》（JGJ106-2003）规定：为设计提供依据的静载试验应加载至破坏，即试验应进行到能判定单桩极限承载力为止。
中国2010上海世博会公共活动中心工程桩基检测试验(静载)方案
上海浦东新区建设工程技术监督有限公司二○○七年八月八日中国2010上海世博会公共活动中心工程桩基检测试验方案一、工程概况：本工程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、高应变动测、声波透射法及桩身桩底位移检测、桩身轴力、桩侧侧摩阻力检测等：二、检测方案编制说明：1、检测数量、方法：《中国2010上海世博会公共活动中心工程》及本工程的桩基施工说明、桩位平面图及抗压桩抗拔桩详图。
《建筑基桩检测技术规范》（JGJ106-2003）《地基基础设计规范》（DGJ08-11-1999 ）三、现场要求：（1）一般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电用以照明和设备用电。
临时用房一间（2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产生振动设备的作业，确保检测数据的正确和检测工作的正常进行。
（3）低应变检测前须将每工程桩全部开挖且将桩顶处理后进行。
（4）工程桩高应变检测应将需检测的试桩按本方案的要求进行加固处理。
四、检测时间：抗压静载检测速度为4天/ 组（包括设备安装及检测）；抗拔检测检测速度为2天/组（包括设备安装及检测）低应变动测、高应变动测、成孔检测、声波透射检测待测试条件具备。
检测时间由委托单位提前一天通知。
一般在一天即可完成现场检测工作。
桩身、桩底位移检测及桩身轴力、测摩阻力检测在静载试验进行时同时检测。
五、测试成果及期限1、静载确定实测单桩竖向抗压（拔）极限承载力。
提供单桩竖向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成果汇总表。
2、低应变所测桩桩身完整性曲线和判断及缺陷描述。
3、试成孔检测提供连续12小时的孔径、、孔深、垂直度、及沉渣厚度的检测数据以判定孔壁稳定性能，评价施工机械和工艺是否满足灌注桩成桩的质量要求。
4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数据。
5、高应变检测提供抗压桩的实测承载力及桩身完整性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010年江苏省地基基础工程检测技术培训班
(静载)实践操作考核试卷D
（满分120分，时间100分钟）
成绩：
（检测员答1～8题，满分80分；检测工程师答1～10题，满分120分）
1.图示为静载现场试验时某级荷载下压力表示值，回答以下问题：（8分）
1）压力表示值为多少？
2）若对应的校准回归方程为F(kN)=0.0520P（kPa）+2.4，计算其对应的荷载。
3） 若对应的校准结果为下表所示，计算其对应的荷载。
2. 图为百分表表面，读出其示值。
当安右侧安装型式在进行单桩竖向抗压试验加载
时，百分表示值如何变化？（8分）
3. 某基桩工程采用D900钻孔灌注桩，桩长36.0m ，拟采用地基作为反力，进行确
定单桩竖向抗拔承载力试验，简述现场仪器设备安装的步骤和控制要点。
（12分）
表A 表B 现场安装示意
4.单桩水平静载试验时，基准桩宜设置在试桩影响区之外，请画出试桩影响区范围。
（8分）
5.某岩基载荷试验，设计承载力特征值为2000kPa，试验依据为《建筑地基基础设
计规范》（GB50007-2002），试计算该试验的最小配载值，并设定确定卸载对应的荷载值。
（8分）
6.表为某现场单桩竖向抗压静载试验的部分原始记录，根据JGJ106-2003规范的要
求，指出对不符合要求的部分，并说明理由。
（16分）
7.下列图表为某单桩静载试验汇总，请完成下列问题：（10分）
1）补齐汇总表中所缺内容。
2）绘制Q－S曲线
单桩竖向抗压静载试验数据汇总表
8.某工程进行静载试桩时，拟使用将2台QF500斤顶并联同步工作，各千斤顶用
同一压力表单独标定。
两台千斤顶的荷载-压力值标定方程分别为：y1＝0.0213x l 一0.70；y2=0.0252x2+0.53。
式中：x i为千斤顶荷载值，kN；y i为压力表值，MPa。
回答以下问题：（10分）
(1)试推导2台千斤顶并联加载的荷载一压力值关系方程y＝ax+b。
(2)计算3000kN、7000kN对应的油压值。
9.某工程设计的桩主要受水平荷载作用，按桩身强度控制，试验所得的6根桩水平
临界荷载分别为320 kN、 320 kN、320 kN、360 kN、360 kN、400 kN；试计算该工程的单桩水平承载力特征值。
（15分）
10.某建筑工程，设二层地下室，建筑±000＝4.5m(统一高程)，设计采用桩径900mm
的混凝土钻孔灌注桩，混凝土强度设计等级为C30，桩顶标高为-10.0m，有效桩长32.0m，设计使用预估单桩竖向抗压承载力特征值为Ra＝7000kN。
根据设计要求，须进行试桩，三根试桩桩顶浇筑到地面，建筑场地内已平整，标高为4.0m，试桩施工完成时间为2010年10月28日。
该场地地层分布均匀，相关土层参数列表如下：
试根据上述条件，拟定试验方案。
（25分）
(提示：方案内容至少包括：试验依据、配备的仪器设备、相关试验参数要求，现场质量控制要点。
)。
