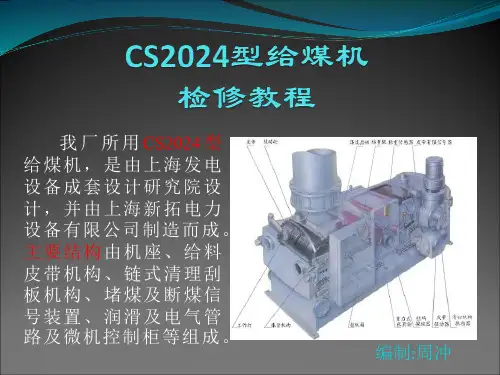

CS2024给煤机检修教程(周冲)
3.给煤机的检修方法
给煤机的检修项目 （1）计量装置调整、检查； （2）检查皮带、张紧度，失效者
换新； （3）调换、补充润滑油、润滑脂； （4）给煤机磨损检查，开关检验； （5）清扫链条磨损检查，失效调换； （6）轴承及驱动装置解体检修； （7）用标准重量对计量精度进行调
整。
给煤机皮带的更换：
驱动轮安装间隙
（2）在皮带张紧前应注意对准中心安装，以使皮带 内圈的凸缘形导向筋嵌入轮和托辊的凹槽内。
（3）注意两侧张紧螺杆座与滑块间距离相等，使张紧 轮保持垂直。
（4）正确调节皮带张力。 （5）使皮带保持正确对中。 （6）皮带更换后对给煤机重新定度。
给煤机的润滑
给煤机润滑布置
断煤信号装置安装在胶带上方，当胶带上无煤炭时，由于信号装置上 挡板的摆动，使信号装置轴上的凸轮触动限位开关从而控制皮带驱动 电机,或起动煤仓振动器，或者返回控制室表示皮带上无煤，这由用 户根据运行系统的要求而定。
堵煤信号装置安装在给煤机出口处，其结构与断煤信号装置相同，当 煤流堵塞至排出口时，限位开关发出信号，并停止给煤机。
链式清扫刮板供清扫给煤机机体内底部积煤用，在机器 工作时，皮带上粘结的煤通过皮带清洁刮板刮落，皮带 内侧如有粘结煤灰，则通过自洁式张紧轮后由轮端面落 下，同时密封风的存在，也会使煤灰产生，这些煤灰堆 积在机体底部，如不及时清除，往往有可能引起自燃。
刮板链条由电动机通过减速机带动链轮拖动带翼的链条， 将煤灰刮至给煤机出口排出。链式清扫刮板随着给料皮 带的运转而连续运行。采用这种运行方式，可以使机体 内积煤最少。连续的运转，也可以防止链销粘结和生锈。
（1）关闭给煤机上部的阀门并清除皮带上的煤
（2）在对给煤机内部进行工作以前，必须使给煤机的 运行开关和主电路断路器断电
CS2024型给煤机微机控制系统维护与使用
CS2024型给煤机微机控制系统维护与使用一、简介CS2024型电子称重式给煤机是由给煤机本体和微机控制系统两大部分组成。
微机控制系统主要设备为微机控制柜通常装于机器本体上，除远程给煤率显示器FRI(选配件)和远程总煤量显示器TCI(选配件)安装于集控室，其它电控设备都在给煤机本体上，它们是：左右称重传感器各一只；机内出入口照明灯各一只；皮带断煤(有煤)信号装置LSFB；出口堵煤信号装置LSFD；皮带变频调速电动机；清扫链电动机。
(参见图1与图2)。
二、控制原理给煤机微机控制系统原理框图如图3所示。
键盘与显示作为现场就地操作用，两只称重传感器直接连至微机板，模拟信号经转换后与其它信号一样经过隔离后与微机板相连。
当微机收到用户提供的起动信号以及给煤率要求信号，通过测量称重信号并计算，发出速度控制信号给变频控制器，变频控制器驱动变频调速电机转动达到所要求的速度。
而测速电机反馈信号则送至微机进行PID运算调节速度控制信号，从而使给煤机稳定于用户要求的给定量上。
并将实际测得的给煤率反馈给用户。
同时输出给煤率频率信号给FRI显示器，总量接点信号给TCI显示器，还有其它反映机器运行状况的继电器触点信号给用户。
微机板主要由微处理器CPU、程序存贮器EPROM、数据随机存贮器RAM、永久性数据存贮器E2PROM、非易失性数据存贮器NOVRAM、运放、A/D变换器、I/O接口电路以及LED显示器等组成。
电源板主要有供微机控制用各路低压电源，I/O信号光电隔离电路和用作接点信号输出的继电器等组成。
A1板是输入I/F转换板，它将用户给定信号4～20mA转换成频率信号。
插在电源板上。
A2板是F/I转换，用于将微机速度控制频率信号转换成4～20mA 的电流信号给变频控制器。
插在电源板上。
A3板是输出F/I转换板，它与A1板相反，将给煤率频率信号转换成4～20mA 反馈给用户。
也插在电源板上。
变频控制器用于控制驱动变频调速电机的转动。
制粉系统概述
称重系统机械部分示意图
给煤机的结构
5、链式清理刮板机构 • 链式清理刮板供清理给煤机机体内底部积煤用。 在机器工作时，胶带内侧如有粘结煤灰，则通过 自洁式张紧辊筒后由辊筒端面落下，同时密封风 的存在，也会使煤灰产生，这些煤灰堆积在机体 底部，如不及时清除，往往有可能引起自燃。 • 刮板链条由电动机通过减速机带动链轮拖动。带 翼的链条，将煤灰刮至给煤机出口排出。链式清 理刮板随着给料皮带的运转而连续运行。采用这 种运行方式，可以使机体内积煤最少。同时，连 续清理可以减少给煤率误差。连续的运转也可以 防止链销粘结和生锈。
给煤机的结构
3、堵煤及断煤信号装置 • 断煤信号装置安装在胶带上方，当胶带上 无煤时，由于信号装置上挡板的摆动，使 信号装置轴上的凸轮触动限位开关从而控 制皮带驱动电机，或起动煤仓振动器，或 者返回控制室表示胶带上无煤。 • 堵煤信号装置安装在给煤机出口处，其结 构与断煤信号装置相同，当煤流堵塞至排 出口时，限位开关发出信号，并停止给煤 机。
断煤信号装置
挡板(断煤状态) 挡板(有煤状态) 调试垫块 胶带
38
46
1
胶带运动方向
1
堵煤信号装置
清扫刮板链 本体
挡板(堵煤状态)Βιβλιοθήκη 挡板给煤机的结构4、称重机构 称重机构位于给煤机进料口与驱动辊筒之间，3个 称重表面辊均经过仔细加工，其中一对固定于机 体上，构成称重跨距，另外一个称重托辊，则悬 挂于一对负荷传感器上，胶带上煤重由负荷传感 器送出讯号。经标定的负荷传感器的输出讯号， 表示单位长度上煤的重量G，而测速发电机输出 的频率信号，则表示为皮带速度V，微机控制系 统把这两者综合，就可以得到机器的给煤率B。 即: 重量（t/m）×皮带速度(m/sec)=给煤率（t/sec）
2024年煤矿井下用机械设备安全要求(三篇)
2024年煤矿井下用机械设备安全要求1.任务来源煤矿是我国安全生产工作的重要领域，检测检验工作是煤矿行业安全生产的重要环节。
多年来，我国煤矿安全生产检测检验标准工作严重滞后，已不能满足煤矿安全生产的需求。
为此，国家十一五科技支撑计划《安全生产关键技术标准研制》课题从煤矿安全生产检测检验标准化工作角度设立研究方向，其中《煤矿安全生产检测检验标准体系研究》专题要求建立适合于我国煤矿安全生产现状的检测检验标准体系，同时制定该体系内的关键技术标准。
安标国家矿用产品安全标志中心（以下简称安标国家中心），作为专题研究承担单位，从xx年开始，对我国煤矿安全生产检测检验体系展开研究，通过研究建立了《煤矿安全生产检测检验体系表》，并在此基础上，给出了需要编制的70项煤矿安全生产检测检验标准，其中包括亟待制定的四项通用基础技术标准，分别为《煤矿井下电气设备安全要求》、《煤矿井下机械设备安全要求》、《煤矿井下非金属材料安全要求》、《煤矿井下应急救援设备安全要求》。
《煤矿井下机械设备安全要求》标准的起草单位为安标国家矿用产品安全标志中心、国家安全生产抚顺矿用设备检测检验中心、国家安全生产上海矿用设备检测检验中心、国家安全生产重庆矿用设备检测检验中心、国家安全生产北京矿山井巷设备与矿用油品检测检验中心、煤炭工业北京凿岩机具产品质量监督检验中心、国家安全生产唐山矿用泵检测检验中心、国家安全生产邢台矿用防爆柴油机械检测检验中心。
2.制订标准的目的和意义煤矿井下机械设备广泛应用于煤矿开采和掘进、提升运输、瓦斯探测与抽放、通风、注浆注水、抽排水、除尘和降尘领域，它承担着煤矿安全生产的关键任务。
由于煤矿井下瓦斯、煤尘等爆炸性工作环境的特殊性，决定了其安全要求的复杂性。
例如电驱动机械设备的防爆要求、轻金属与非金属聚合物材料的阻燃抗静电要求、机械部件的摩擦火花和冲击撞击火花问题、机械回转部件或制动部位的温升等可能引起爆炸的因素；除此以外涉及到压力容器的使用、噪声与振动煤岩粉尘、手持式机械安全操作等一系列问题，目前尚无统一的规定，因此加强对煤矿井下机械设备方面的研究具有重要的意义。
给煤机称重不准的原因及处理_概述及解释说明
给煤机称重不准的原因及处理概述及解释说明1. 引言1.1 概述本文将探讨煤机称重不准的原因以及相应的处理方法。
在煤炭行业，准确地了解和控制煤炭的重量非常重要，而煤机称重不准确可能会导致生产效率下降、质量控制问题以及经济损失等一系列负面影响。
因此，解决煤机称重不准确的问题具有重要意义。
1.2 文章结构本文将分为五个部分来进行介绍和讨论。
首先，在引言部分概述文章的目的和结构。
随后, 第2部分将详细说明导致煤机称重不准确的原因，并提供相应的处理方法。
然后，第3部分将解释说明煤机称重不准确可能带来的影响。
接着，第4部分将介绍一些能够处理该问题的方法与技巧。
最后，在结论与展望部分对全文进行总结，并对未来相关工作进行展望。
1.3 目的本文旨在帮助读者了解为何会发生煤机称重不准确的情况以及如何解决这个问题。
通过对该问题产生原因、影响和处理方法进行全面分析，读者将能够获得更深入的理解，并能够提出相应的解决方案。
此外，本文也为未来相关研究提供了一些展望和启示。
通过阅读本文，我们希望读者能够学到有关煤机称重问题的知识，并能够在实际工作中应用这些知识来提高煤炭行业的生产效率和质量控制水平。
2. 煤机称重不准的原因及处理2.1 原因一煤机称重不准的第一个原因是设备老化或损坏。
长期使用导致称重传感器失灵或显示屏故障，影响了测量结果的准确性。
此外，连接电缆磨损或松动也可能导致数据传输错误。
解决方法：对于设备老化或损坏的问题，应定期进行维护和检修。
首先，确定故障点，并更换或修复受损部件。
其次，在使用过程中要加强对设备的保养，定期清洁和润滑，并进行必要的校准。
2.2 原因二煤机环境条件不良也是煤机称重不准的原因之一。
例如，灰尘、震动、温度变化等环境因素会对称重装置产生干扰，从而影响称重结果的准确性。
解决方法：为了消除环境条件带来的影响，可以采取以下措施。
首先，在安装煤机时选择合适的场地，并保证周围环境整洁。
其次，在特殊场合下可以采用防尘罩、减震器等附加装置进行保护。
CS2024型电子称重式给煤机操作快速入门
CS2024型电子称重式给煤机操作快速入门一、工作原理称重式给煤机控制的物理量通常是燃料的流量（即给煤率，单位是吨/每小时）。
为实现这一功能，C S2024型给煤机通过称重传感器测量单位皮带长度上煤的重量，同时通过测速发电机测量并换算出皮带的转动速度，二者的乘积得出实际给煤率，与要求给煤率进行比较，然后调节皮带电机的速度，使给煤率控制在指令值上。
给煤机运行的计算公式：称量段煤重给煤率= —————————×皮带速度称量段长度给煤累计量=给煤率×0.2秒在进行操作之前必须确定给煤机减速器已加注冷却机油。
皮带内无异常情况并且皮带张力和对中经过调整。
给煤机操作是通过微机控制柜上的键盘显示器进行的。
详见下图在操作前，必须了解显示器和状态指示灯的作用。
显示器：上部的8位数显示器通常显示传送物料的累计量，单位为公斤。
有3个累计量显示供选择：称重式累计量（GRA V灯亮）、容积式累计量（VOL灯亮）以及前两者之和（TOTAL灯亮）。
它也用作数字输入显示以及显示一些特殊功能。
位于总量显示器下方的4位数显示器可分别显示给煤率RATE(T/hr)，电动机转速RPM，或者皮带上物料的密度DENSITY（kg/m3）等瞬时量。
显示器下面的三个指示灯用以指示对应的显示内容。
状态指示灯：在键盘面板上有10个指示灯随时提供给煤机的操作状态。
1.READY（预备），该指示灯在微处理器接通电源，芯片开始工作后点亮。
2.RUNNING（运转），该指示灯在皮带传动电动机起动后点亮。
3.FEEDING（给煤）该指示灯在皮带传动电动机起动且挡板式限位开关LSFB检测到皮带上有物料时点亮。
4.REMOTE（遥控），该指示灯在给煤机处于遥控模式下受用户过程控制系统控制时点亮。
5.CALIBRATION（定度），该指示灯在给煤机整个定度过程中点亮。
6.ADD WEIGHT（加定度块），该指示灯亮提示操作者在定度过程中将定度块装在适当的位置上。
给煤机标定方法
附录二：给煤机煤量校验步骤：（本步骤以3.65版本为准）1：检验演算调节器软件版本（有必要，以后可能会做升级）参数：2613（一般为3.65版本）2：设置基本数据：称重传感器范围2121=100(kg)皮带速度范围2122=0.5(m/s)流量范围2123=？(t)转数计常数22211=？(m/1000p)有效称量段长度22212=？(m)皮带标定长度22214=？(m)3: 其他数据：重量采集时间2231=？(s)禁用容积模式23751=0最小称重量转容积23752=0注：？参数以实际具体给煤机当时数据参数为准。
4：挂码标准重量：两个共20(kg) ---以实际挂码重量为准！！！5：启动给煤机，确认为就地状态控制，（使按键3上的灯为熄灭状态），设置给煤机以60%的速度运转（按按键5，进入速度设置菜单，按EDIT键设置速度），设置成功后，退出到原始界面。
此时，皮带以60%的速度运转。
此时按键2的灯在闪烁，说明我们是在速度模式下进行煤量的标定。
然后进入动态零点标定模式：设置参数22341=0，然后标定进度结束后，记下此时的数据。
再次输入0，结束后，再次记录数据。
将两次的零点值取平均值，与标准值（0）做比较，符合误差允许值（正负千分之五），即为合格。
接下来将两个挂码挂在称重传感器的两侧，使其不接触皮带而摆动，继续进行动态量程标定模式：设置参数22342=20,然后等标定进度结束后，记下此时的数据。
再次输入20，结束后，再次记录数据。
将两次的量程值取平均值，与标准值（20）做比较，符合误差允许值（正负千分之五），即为合格。
6：检验标定流量值：停止给煤机，将按键2上的灯按灭，使其成为就地煤量控制状态，我们再启动给煤机，按按键6进入本地流量设置，可以随意设置一个煤量（最好不要超过30T，因为挂码重量有限），然后回到原始画面进行观察，看标定后的流量是否达到我们所设定的煤量要求，如果达到或接近，就表明，标定工作可以告以段落了。
浅谈给煤机称重原理与问题分析(修改)
给煤机的称重原理与故障判断电检部秀平摘要：XXXXXXXX电子称量式给煤机采用的是发电设备成套设备研究所研制的CS2024型给煤机。
根据使用至今所出现的故障和处理措施，浅谈其称重原理与常见故障判断方法。
关键词：变频器；给煤机；控制器Abstract: Wuhu Power Plant Phase V Project electronic weighing coal feeder used equipment, the Shanghai Power Equipment Research Institute of the CS2024-type feeder. Depending on the fault occurred so far, and treatment measures, the weighing of principles and troubleshooting methods.Key words: converter; to the coal; controllerXXXX发电厂2*660MW超超临界燃煤汽轮发电机机组，#1锅炉配备安装6台发电设备成套设备研究所研制的CS2024型电子称量式给煤机。
具有微机控制、电子称量及自动调节功能，能够实现连续、均匀的给煤。
在运行过程中，不仅可以对物料进行准确称量，显示给煤量瞬时值、累计量，而且能够根据锅炉燃烧控制指令自动调节给煤量，控制给煤率，满足锅炉燃烧的要求。
一．给煤机简介和称重原理1.给煤机简介CS2024型给煤机的主要构成部分有：驱动部分、清扫机构、胶带传送机构、润滑系统、堵煤断煤报警信号装置、称重机构、微机控制系统等。
该类型给煤机是一种带有电子称量及调速装置的皮带式给煤机，具有自动调节和控制功能，可以根据磨煤机的出力的要求将原煤从煤斗仓准确的送到磨煤机，以适应锅炉负荷的变化。
2、称重原理CS2024型电子称量式给煤机主要有四个部分，即装煤检测器(称重传感器)、皮带进给量检测器（测速电机）、综合控制器（给煤机控制板）和驱动单元（变频器和给煤机电机）。
