塔吊附墙计算
塔吊附着计算
建筑工程塔吊附着安全专项施工方案编制人：职务：校对人：职务：审核人：职务：审批人：职务：目录第一章工程概况 ----------------------------------------------------------------------------- 3一、工程概况----------------------------------------------------------------------------- 3二、塔吊选型----------------------------------------------------------------------------- 3三、塔吊平面位置及高度设置-------------------------------------------------------- 5四、技术保证条件----------------------------------------------------------------------- 6第二章编制依据 ----------------------------------------------------------------------------- 7第三章施工计划 ----------------------------------------------------------------------------- 7一、施工进度计划----------------------------------------------------------------------- 7二、材料与设备计划-------------------------------------------------------------------- 8第四章施工工艺技术 ----------------------------------------------------------------------- 8一、技术参数----------------------------------------------------------------------------- 8二、施工工艺流程----------------------------------------------------------------------- 9三、施工方法----------------------------------------------------------------------------- 9四、检查验收---------------------------------------------------------------------------- 10第五章施工安全保证体系---------------------------------------------------------------- 13一、组织保障---------------------------------------------------------------------------- 13二、技术措施---------------------------------------------------------------------------- 16三、监测监控---------------------------------------------------------------------------- 18四、应急预案---------------------------------------------------------------------------- 19第六章劳动力计划 ------------------------------------------------------------------------ 21一、专职安全生产管理人员---------------------------------------------------------- 21二、所需劳动力安排------------------------------------------------------------------- 21第七章计算书及相关图纸---------------------------------------------------------------- 22一、计算书------------------------------------------------------------------------------- 22二、节点图------------------------------------------------------------------------------- 35第一章工程概况一、工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】1、工程基本情况2、各责任主体名称二、塔吊选型本工程选用二台塔吊均为浙江省建机集团生产的QTZ80（ZJ5710）说明：安装附着架前，塔机最大工作高度40m,超过此高度必须安装附着架。
sap2000塔吊附墙计算
sap2000塔吊附墙计算SAP2000塔吊附墙计算引言：塔吊是建筑施工中常见的起重设备，用于搬运和安装大型构件。
为了确保塔吊的稳定性和安全性，需要对其进行附墙计算。
本文将介绍使用SAP2000软件进行塔吊附墙计算的步骤和方法。
一、SAP2000简介SAP2000是一款常用的结构分析与设计软件，具有强大的计算能力和丰富的分析功能。
它可以模拟各种结构的力学行为，包括塔吊附墙计算。
二、塔吊附墙计算的基本原理塔吊附墙计算是为了确定塔吊在使用过程中对附墙所产生的荷载，以确保墙体的稳定性。
计算过程主要包括以下几个步骤：1. 确定塔吊的几何参数：包括塔吊的高度、臂长、吊臂旋转角度等。
2. 建立模型：使用SAP2000软件建立塔吊的三维有限元模型，将塔吊的结构和附墙同时考虑在内。
3. 施加荷载：根据塔吊的实际工况，施加相应的荷载，包括自重、吊重、风荷载等。
4. 分析计算：进行结构分析计算，得到塔吊在不同工况下对附墙所产生的应力和变形。
5. 判断墙体稳定性：根据计算结果，判断墙体是否能够承受塔吊荷载，并进行必要的加固设计。
三、SAP2000塔吊附墙计算的步骤1. 建立模型：在SAP2000软件中，选择合适的单元类型和材料性质，建立塔吊和附墙的三维有限元模型。
2. 设定边界条件：根据实际情况，设定塔吊和附墙的边界条件，如固支或铰支等。
3. 施加荷载：根据塔吊的实际工况，对模型施加相应的荷载，包括塔吊自重、吊重和风荷载等。
4. 进行分析计算：使用SAP2000软件进行结构分析计算，得到塔吊和附墙的应力和变形。
5. 判断墙体稳定性：根据计算结果，判断附墙是否满足稳定性要求。
如果出现问题，需要进行加固设计。
6. 优化设计：根据计算结果，进行必要的优化设计，以提高塔吊和附墙的性能和安全性。
四、注意事项在进行SAP2000塔吊附墙计算时，需要注意以下几个问题：1. 确保模型准确：建立模型时要考虑到塔吊和附墙的几何形状和材料特性，以及实际工况的要求。
TC5610中联重科塔吊附墙验算
1.5
2.0
安全系数
抗倾覆验算需满足安全系数要求，确 保塔吊在正常使用情况下不会发生倾
覆。
稳定性
塔吊结构设计需考虑风力、地震等因 素，确保塔吊在恶劣环境下也能保持
稳定。
结构抗滑移验算
抗滑移验算主要关注塔吊基础与地面之间的摩擦力是否足以抵抗塔吊工作状 态下产生的水平推力，防止塔吊发生滑移。
计算过程中需要考虑塔吊自重、风载、吊重等因素，并根据塔吊基础的材质 、尺寸、地基承载力等参数确定摩擦系数。
整体稳定性分析需要考虑塔吊的结构形式、材料特性、荷载工况、环境条件 等因素，并使用相应的计算软件进行分析。分析结果需要满足国家标准的要 求，确保塔吊的安全性。
总结与建议
加强附墙结构强度
附墙结构是塔吊安全的关键，应确保其强 度和刚度满足要求，防止出现坍塌或变形 。
重视风载和地震作用
风载和地震作用对塔吊稳定性影响较大， 应进行详细计算和分析，采取必要的防风 防震措施。
影响因素
风载、塔吊自重、吊 重
塔吊自重、吊重
分析斜拉索的受力情况，可以确保其强度和稳定性，避免安全事故的发生。
塔身结构受力分析
塔身结构承受着来自吊臂、平衡臂、起升机构、行走机构和操作室等部件的 荷载，以及风力、地震等外界环境因素的力。塔身结构受力分析是塔吊设计 中的关键环节，需要充分考虑各种荷载和力的作用，并进行合理的受力分析 。
规范和标准
附墙验算需符合相关规范和 标准的要求，如《建筑起重 机械安全规程》、《建筑结 构荷载规范》等。
遵循相关规范，确保塔吊附 墙结构的安全性和可靠性。
结构分析
需对附墙结构进行静力学和 动力学分析，考虑各种荷载 和环境因素的影响。
确保附墙结构能够承受塔吊 的重量、风力、地震力等。
塔吊附墙的规范多少米
塔吊附墙的规范多少米塔吊与墙体的规范是指塔吊距离墙体的安全距离，旨在确保施工过程中的安全，并减少意外事件的发生。
以下是塔吊附墙的规范，需要1000字。
在进行建筑施工时，如果需要使用塔吊，必须依据国家相关标准以及工程实际情况来确定塔吊与墙体之间的距离。
塔吊的稳定性和安全性是施工过程中的重中之重，因此，塔吊附墙的规范与要求也是施工中不可忽视的重要环节。
首先，塔吊与墙体的安全距离需要根据塔吊的型号和高度来确定。
一般来说，安全距离可以按照塔吊高度的倍数来计算。
例如，塔吊高度为50米，安全距离的计算可以基于50米高度的倍数，通常为塔吊高度的1.5倍。
这意味着，塔吊与墙体之间的最小距离应为50米的1.5倍，即75米。
其次，塔吊与墙体的安全距离还需要考虑塔吊的工作范围以及施工材料的重量。
塔吊在施工现场是一个高度灵活的机械设备，它的回转范围以及工作半径需要在设计时考虑到。
施工材料的重量也是计算安全距离的重要因素，因为塔吊需要承载并运输这些材料。
此外，施工现场的具体情况也会对塔吊与墙体的安全距离产生影响。
如果周围有其他建筑物或者设备，也需要考虑它们对塔吊操作的限制，以避免发生碰撞和倾覆等潜在风险。
最后，施工单位需要在施工前进行详细的地勘和设计，确保塔吊与墙体之间的安全距离符合国家标准和相关规范要求。
监理单位也需要对安全距离进行监督和检查，确保施工现场的安全施工。
总结来说，塔吊附墙的规范需要根据塔吊的型号和高度、工作范围、施工材料重量以及施工现场的具体情况来确定。
清晰的规范和合理的安全距离可以确保塔吊在施工过程中的稳定性和安全性，有效地预防和减少施工事故的发生。
塔吊附墙验算计算书
塔吊附墙验算计算书塔机附着验算计算书本文的计算依据为《塔式起重机混凝土基础工程技术标准》/T187-2019和《钢结构设计标准》GB-2017.一、塔机附着杆参数塔机型号为QTZ63(TC5610)-中塔身桁架结构类型，计算高度为98m，起重臂长度为56m，起重臂与平衡臂截面计算高度为1.06m。
塔身宽度为1.6m，平衡臂长度为12.9m。
工作状态时扭矩标准值Tk1为269.3kN·m，包含风荷载。
非工作状态下不平衡自重引起的倾覆力矩标准值Mk'为1940kN·m（反向），工作状态下不平衡自重引起的倾覆力矩标准值Mk为1720kN·m。
附着杆数为四杆附着，附墙杆截面类型为格构柱，附墙杆类型为Ⅰ类，塔身锚固环边长为1.8m。
二、风荷载及附着参数附着次数为2，附着点1到塔机的横向距离为5m，附着点2到塔机的横向距离为2.2m，附着点3到塔机的横向距离为2.2m，附着点4到塔机的横向距离为2.2m。
工作状态基本风压ω为0.2kN/m，塔身前后片桁架的平均充实率α为0.35.点1到塔机的竖向距离为2m，点2到塔机的竖向距离为4.8m，点3到塔机的竖向距离为3.2m，点4到塔机的竖向距离为3.2m。
非工作状态基本风压ω'为0.35kN/m。
工作状态和非工作状态的风压等效高、工作状态和非工作状态的附着点高度、附着点净高、工作状态风压等效均布荷载等参数均有具体数值，这里不再赘述。
285.472kN时，支座6处附墙杆内力计算如下：考虑塔机产生的扭矩由支座6处的附墙杆承担，因此需要计算支座6处锚固环的截面扭矩T。
根据扭矩组合标准值T kTk1269.3kN·m，可得到T的值。
同时考虑塔身承受双向的风荷载和倾覆力矩及扭矩，需要将水平内力Nw计算出来。
根据计算简图和塔机附着示意图、平面图，可以得到α和β的值，并用力法计算各杆件轴力。
最终得到支座6处附墙杆的水平内力Nw20.5RE285.472kN。
塔吊附墙计算知识讲解

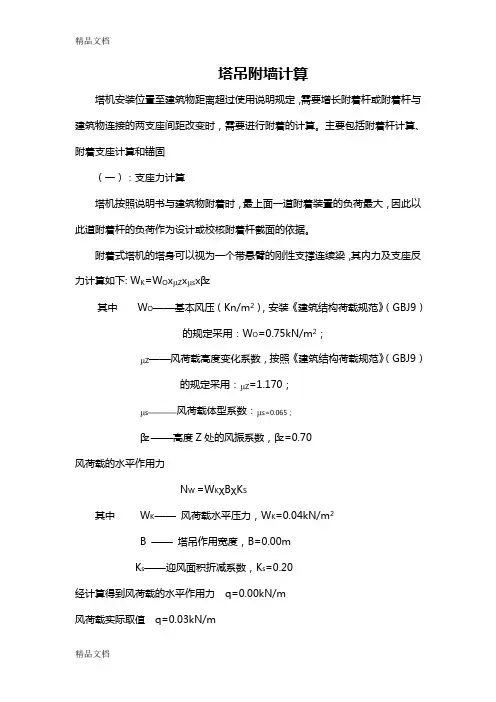

塔吊附墙计算塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。
主要包括附着杆计算、附着支座计算和锚固（一）：支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下: W K=W OхµZхµsхβz其中W O——基本风压（Kn/m2），安装《建筑结构荷载规范》（GBJ9）的规定采用：W O=0.75kN/m2；µZ——风荷载高度变化系数，按照《建筑结构荷载规范》（GBJ9）的规定采用：µZ=1.170；µs————风荷载体型系数：µs=0.065；βz——-高度Z处的风振系数，βz =0.70风荷载的水平作用力N W =W KχBχK S其中W K——风荷载水平压力，W K=0.04kN/m2B ——塔吊作用宽度，B=0.00mK s——迎风面积折减系数，K s=0.20经计算得到风荷载的水平作用力q=0.00kN/m风荷载实际取值q=0.03kN/m塔吊的最大倾覆力矩M=2358kN.m风荷载取值q=0.10kN/m塔吊的最大倾覆力矩M=1335kN.m计算结果: Nw=75.351kN(二)：附着杆内力计算计算简图:计算单元的平衡方程为:其中:本项目塔吊计算参数为：C=1.60米,b1=8.50米,a2=9.10米(三)：第一种工况的计算塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。
将上面的方程组求解，其中从0-360循环，分别取正负两种情况，分别求得各附着最大的轴压力和轴拉力：杆1的最大轴向压力为：259.23 kN杆2的最大轴向压力为：204.32 kN杆3的最大轴向压力为：132.65 kN杆1的最大轴向拉力为：259.23 kN杆2的最大轴向拉力为：204.32 kN杆3的最大轴向拉力为：132.65 kN（四）：第二种工况的计算塔机非工作状态，风向顺着起重臂，不考虑扭矩的影响。
塔吊扶墙附着计算书
塔机附着验算计算书一、塔机附着杆参数二、风荷载及附着参数附图如下:塔机附着立面图三、工作状态下附墙杆内力计算1、在平衡臂、起重臂高度处的风荷载标准值q kq k=0.8βzμzμsω0α0h=0.8×1.695×1.206×1.95×0.2×0.35×1.06=0.237kN/m 2、扭矩组合标准值T k由风荷载产生的扭矩标准值T k2T k2=1/2q k l12-1/2q k l22=1/2×0.237×572-1/2×0.237×12.92=365.287kN·m 集中扭矩标准值（考虑两项可变荷载控制的组合系数取0.9）T k=0.9(T k1+ T k2)=0.9×(270+365.287)=571.758kN·m3、附着支座反力计算计算简图剪力图得：R E=77.975kN在工作状态下，塔机起重臂位置的不确定性以及风向的随机性，在计算支座4处锚固环截面内力时需考虑塔身承受双向的风荷载和倾覆力矩及扭矩。
4、附墙杆内力计算支座4处锚固环的截面扭矩T k（考虑塔机产生的扭矩由支座4处的附墙杆承担）,水平内力N w=20.5R E=110.273kN。
计算简图：塔机附着示意图塔机附着平面图α1=arctan(b1/a1)=53.241°α2=arctan(b2/a2)=46.353°α3=arctan(b3/a3)=46.353°α4=arctan(b4/a4)=53.241°β1=arctan((b1-c/2)/(a1+c/2))=46.185°β2=arctan((b2+c/2)/(a2+c/2))=46.185°β3=arctan((b3+c/2)/(a3+c/2))=46.185°β4=arctan((b4-c/2)/(a4+c/2))=46.185°四杆附着属于一次超静定结构，用力法计算，切断T4杆并代以相应多余未知力X1=1。
塔吊附墙计算
8#（B3）塔吊附墙杆设计1、第三道附墙1.1支座反力计算附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载标准值应按照以下公式计算：ωk=ω0×μz×μs×βz= 0.400×1.170×1.790×0.700 =0.586 kN/m2；其中ω0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：ω0 = 0.400 kN/m2；μz──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：μz = 1.790 ；μs──风荷载体型系数：μs = 1.170；βz──高度Z处的风振系数，βz = 0.700；风荷载的水平作用力：q = W k×B×K s = 0.586×1.700×0.200 = 0.199 kN/m；其中 W k──风荷载水平压力，W k= 0.586 kN/m2；B──塔吊作用宽度，B= 1.700 m；K s──迎风面积折减系数，K s= 0.200；实际取风荷载的水平作用力 q = 0.199 kN/m；塔吊的最大倾覆力矩：M = 1743.000 kN·m；弯矩图变形图剪力图计算结果: N w = 121.6407kN ；1.2 附着杆内力计算计算简图:计算单元的平衡方程:ΣF x=0T1cosα1+T2cosα2-T3cosα3=-N w cosθΣF y=0T1sinα1+T2sinα2+T3sinα3=-N w sinθΣM0=0T1[(b1+c/2)cosα1-(α1+c/2)sinα1]+T2[(b1+c/2)c osα2-(α1+c/2)sinα2]+T3[-(b1+c/2) cosα3+(α2-α1-c/2)sinα3]=M w其中:α1=arctan[b1/a1] α2=arctan[b1/(a1+c)] α3=arctan[b1/(a2- a1-c)]第一种工况的计算:塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。
塔吊附着方案(计算书参考版本,不同塔吊是不同的)
一、计算书塔机附着验算（32层）计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《钢结构设计规范》GB50017-2003一、塔机附着杆参数二、风荷载及附着参数第2次附着40 15 0.832 1.95 1.95 1.763 1.801 0.308 0.471 第3次附着55 15 0.922 1.95 1.95 1.755 1.792 0.339 0.52 第4次附着70 15 1.008 1.95 1.95 1.733 1.766 0.366 0.56 第5次附着85 15 1.087 1.95 1.95 1.708 1.746 0.389 0.597 第6次附着100 15 1.16 1.95 1.95 1.699 1.734 0.413 0.633 悬臂端121 21 1.254 1.95 1.95 1.686 1.728 0.443 0.681 附图如下:塔机附着立面图三、工作状态下附墙杆内力计算1、在平衡臂、起重臂高度处的风荷载标准值q kq k=0.8βzμzμsω0α0h=0.8×1.686×1.254×1.95×0.2×0.35×1.06=0.245kN/m2、扭矩组合标准值T k由风荷载产生的扭矩标准值T k2T k2=1/2q k l12-1/2q k l22=1/2×0.245×562-1/2×0.245×12.92=363.775kN·m集中扭矩标准值（考虑两项可变荷载控制的组合系数取0.9）T k=0.9(T k1+ T k2)=0.9×(269.3+363.775)=569.768kN·m3、附着支座反力计算计算简图剪力图得：R E=146.645kN在工作状态下，塔机起重臂位置的不确定性以及风向的随机性，在计算支座7处锚固环截面内力时需考虑塔身承受双向的风荷载和倾覆力矩及扭矩。
塔吊附着计算书
风压等效高 工作状态风 非工作状态
附着点高度 附着点净高
工作状态风 非工作状态 压等效均布 风压等效均
第N次附着 h1(m)
h01(m)
度变化系数 荷载体型系 风荷载体型
μz
数μs
系数μs'
振系数βz
风振系数βz' 线荷载标准 布线荷载标
Байду номын сангаас
值qsk
准值qsk'
第1次附着 22.15
22.15
0.734
2、扭矩组合标准值Tk 由风荷载产生的扭矩标准值Tk2 Tk2=1/2qkl12-1/2qkl22=1/2×0.164×562-1/2×0.164×11.52=246.308kN·m 集中扭矩标准值（考虑两项可变荷载控制的组合系数取0.9） Tk=0.9(Tk1+ Tk2)=0.9×(35+246.308)=253.177kN·m
附墙杆3长细比： λ3=L0/i=(a32+b32)0.5/i=(22052+37372)0.5/44.9=96.638≤[λ]=150，查规范表得： φ3=0.577 满足要求！
附墙杆1轴心受压稳定系数：
σ1＝N1/(φ1A)=249608/(0.546×3364.25)=135.887N/mm2≤[f]=205N/mm2 满足要求！ 附墙杆2轴心受压稳定系数： σ2＝N2/(φ2A)=187217/(0.415×3364.25)=134.094N/mm2≤[f]=205N/mm2 满足要求！ 附墙杆3轴心受压稳定系数： σ3＝N3/(φ3A)=133727/(0.577×3364.25)=68.89N/mm2≤[f]=205N/mm2 满足要求！
1.76
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、塔吊附墙概况二、塔吊附墙杆受力计算三、结构柱抗剪切验算四、附墙杆截面设计和稳定性强度验算 2一、塔吊附墙概况本工程结构高度53.4 m，另加桅杆15米，总高度68.4米。
本工程采用FO/23B塔吊，塔吊采用固定式现浇砼基础，基础埋设深度-5.35m，塔身设两道附墙与结构柱拉结：塔身升到12标准节时，设第一道附墙于第6标准节（结构标高23.47米），塔吊升到第17标准节时，设第二道附墙于第14标准节（结构标高42.8米），然后加到第23标准节为止。
在加第二道附墙之前，第一道附墙以上有17-6=11个标准节，而第二道附墙以上塔身标准节数最多为23-14=9节，因此，第二道附墙设置之前第一道附墙受力最大。
本计算书将对第一道附墙进行受力计算和构造设计。
为简化计算和偏于安全考虑，第二道附墙将采用与第一道附墙相同的构造形式。
本工程计划使用金环项目使用过的塔吊附墙杆。
根据塔吊与结构的位置关系，附墙杆夹角较小，附墙杆与结构柱连接的予埋件分别采用不同的形式。
本计算书主要包括四个方面内容：附墙杆及支座受力计算，结构柱抗剪切及局部受压验算，附墙杆予埋件锚筋设计,附墙杆型号选用。
二、塔吊附墙杆受力计算（一）、塔吊附墙内力计算，将对以下两种最不利受力情况进行：1、塔机满载工作，起重臂顺塔身x-x轴或y-y轴，风向垂直于起重臂（见图1）；2、塔机处于非工作状态，起重臂处于塔身对角线，风向由起重臂吹向平衡臂（见图2）。
对于第一种受力状态，塔身附墙承担吊臂制动和风力产生的扭矩和附墙以上自由高度下塔身产生的水平剪力。
对于第二种受力状态，塔身附墙仅承受附墙以上自由高度下塔身产生的水平剪力。
以下分别对不同受力情况进行计算：（二）、对第一种受力状态，附墙上口塔身段面内力为：弯矩：M=164.83（T.m）剪力：V=3.013（T）扭矩：T=12（T.m）,则:1、当剪力沿x-x轴时(见图a)，由∑MB=0，得T+V*L1 -LB0’*N1=0即： N1=（T+ V*L1）/ LB0’=（12+3.013*3.65）/5.932=3.88（T）RAY= N1*sin52.3426=3.88*sin52.3426=2.84（T）RAx= N1*cos52.3426=3.88* cos52.3426=2.64（T）由∑MC=0，得N3*LG0’+T+V*0.8=0即：N3=-（T+ V*0.8）/ L G0’=-（12+3.013*0.8）/0.966=-14.92（T）由∑M0’=0，得N2*LC0’-(T+V*L6)=0即：N2 =（T+ V*L6）/ L C 0’=（12+3.013*0.027）/0.98=12.33（T）由力平衡公式∑Ni=0，得RAY+RBY=0和-RAX-RBX +V =0，故RBY= -RAY =-2.84（T）(负值表示力方向与图示相反,以下同) RBX = -RAX +V =-2.64+12.33=9.48（T）2、当剪力沿y-y轴时(见图b)，由∑MB=0，得T-（V*L4+LB0’*N1）=0即： N1=（T-V*L4）/ LB0’=（12-3.013*4.5）/5.932=-0.263（T）RAY= N1*sin52.3426=-0.263*sin52.3426=-0.171（T）RAx= N1*cos52.3426=-0.263* cos52.3426=-0.2（T）由∑MC=0，得N3*L C0’ +T+V*0.8=0即：N3=-（T+ V*0.8）/ L C0’=-（12+3.013*0.8）/0.98=-14.91（T）由∑M0’=0，得N2*LC0’-(T+V*L5)=0即：N2 =（T+ V*L5）/ L G 0’=（12+3.013*0.2）/0.966=13.05（T）由静力平衡公式∑Ni=0，得RAY +RBY+V =0和RAX+ RBX =0，故RBY= -(RAY +V)=-(-3.16+12)=-8.84（T）RBX = -RAX =2.93（T）（二）、对第二种受力状态(非工作状态)，附墙上口塔身段面内力为：弯矩：M=191.603（T.m）剪力：V=10.036（T），剪力沿塔身横截面对角线，对图c,由∑MB=0，得V*LBH +LB0’*N1=0即： N1=-V*LBH/ LB0’=-10.036*0.6/5.932=-1.015（T）通过三角函数关系，得支座A反力为：RAY= -N1*sin52.3426=-1.015*sin52.3426=-0.8（T） RAx= -N1*cos52.3426=-1.015* cos52.3426=-0.62（T）由∑MC=0，得N3*L0’C+ V* LC0=0即：N3=- V* LC0/ L C0’=-10.036*1.132/0.98=-11.6（T）由∑M0’=0，得N2*LC0’-V*L7=0即：N2 = V*L7/ L C 0’=10.036*0.17/0.98=1.74（T）由力平衡公式∑Ni=0，得RAY +RBY+V*cos450=0和-RAX-RBX +V*sin450 =0，故RBY= -RAY- V*cos450 =0.8-10.036*cos450=-6.3（T）RBX = -RAX +V* sin450 ==0.62+10.036*sin450=7.79（T）对图d,由∑MB=0，得V*LBG +LB0’*N1=0即： N1=-V*LBG/ LB0’=-10.036*5.67/5.932=-9.6（T）由∑MC=0，得N3*0+ V* LC0=0，即N3=0通过三角函数关系，得支座A反力为：RAY= N1*sin52.3426=-9.6*sin52.3426=-7.6（T）RAx= -N1*cos52.3426=-9.6* cos52.3426=-5.87（T）由静力平衡公式，得RAY +RBY+V*sin450=0和RAX+RBX +V*cos450 =0，故RBY=-RAY-V*sin450=7.6-10.036*cos450=0.5（T）RBX=-RAX-V*sin450=-5.87-10.036*sin450=-13（T）根据如上计算,附墙杆件和支座受力最大值见下表：AB杆 BC杆 BD杆 A支座 B支座RAX RAY RBX RBYN1=-9.6t N2=13.05t N3=-14.92t 7.6t 5.87t -13t 0.5t由于外力方向可向相反方向进行，故以上数值可正可负，均按压杆进行设计。
三、结构柱抗剪切和局部压力强度验算附墙埋件受力面积为470×470,锚固深度按450计算，最小柱断面为700×700，柱子箍筋为φ10@200，由上面的计算结果可知，支座最大拉力（压力）为（RBX 2+RBY2）1/2=（13 2+0.52）1/2=13.01T=130.1KN。
结构柱抗剪切计算公式为：式中：Ft：砼的轴心抗拉强度，取1.5*75%Mpa(C30的12天强度等级) um:距集中反力作用面积周边h0/2处的周长um =2340h0:截面有效高度 h0=235fyv:钢筋的抗剪强度，取fyv =235Mpa（φ12，Ⅰ级钢）Asyu：与剪切面积相交的全部箍筋截面面积，Asyu =2*113=226mm2K：安全系数，K=2.5故：右式/K=(1.5*0.75*2340*235+0.8*235*226)/2.5=661125.5/2.5=264450.2N=264.45KN>130.1KN结论：利用结构柱已有的箍筋φ12@200其抗剪强度能满足受力要求。
四、附墙与结构连接予埋件锚筋强度验算附墙与结构连接予埋件受力最大值为X轴方向的13T和Y轴方向的0.5T。
附墙杆与予埋件的连接销栓到锚筋根部的距离取350mm（偏大），则X轴方向的5.83T将产生弯矩M=350*5.83*104=20405000（N.mm）。
弯矩和Y轴方向15.1T拉力作用下，边锚筋抗拉强度验算如下：RBY/AS总+M/Wn< fy其中，RBY为15.1T=151000NAS总为锚筋总面积，为5890mm2(锚筋为12根直径为25的二级螺纹钢)M为20405000N.mmWn抵抗矩，值为：Wn =6*AS1*（h12+h22）/ h1=6*490.9*(2502+1002)/ 250=73752816mm3故此，RBY/AS总+M/Wn =151000/5890+20405000/73752816=26 N/mm2<<f=310N/mm2可知锚筋强度满足要求。
五、附墙杆截面设计根据金环项目提供的附墙计算书，金环项目受最大内力的附墙杆件的计算长度为l0=9.010m，最大轴心压力设计值（安全系数2.5）为：297.28KN，而本工程受最大内力的附墙杆件的计算长度为l0=6.012m，最大轴心压力设计值（安全系数 2.0）为：2.0*14.92=29.84 T=298.40KN，故知可以使用。
结论：附墙杆采用2[18a型钢拼成180×220截面的格构件，并用-180×140×8缀板，间距640mm与槽钢三面围焊，焊缝高度6mm角焊缝形式，焊条为E43焊条，可满足附墙杆受力要求。
