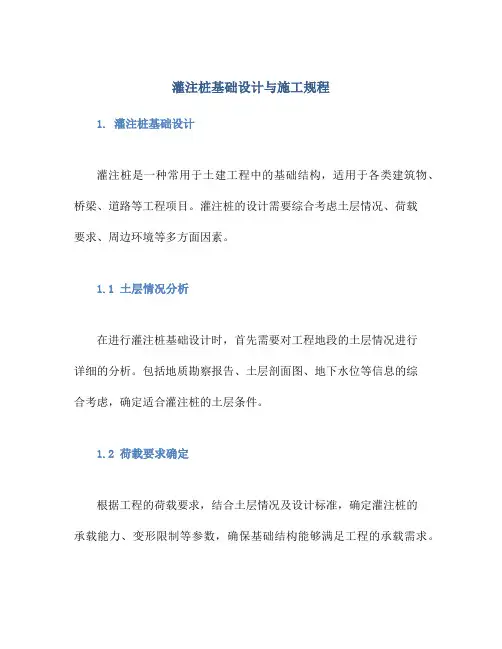

灌注桩基础设计与施工规程1. 灌注桩基础设计灌注桩是一种常用于土建工程中的基础结构，适用于各类建筑物、桥梁、道路等工程项目。
灌注桩的设计需要综合考虑土层情况、荷载要求、周边环境等多方面因素。
1.1 土层情况分析在进行灌注桩基础设计时，首先需要对工程地段的土层情况进行详细的分析。
包括地质勘察报告、土层剖面图、地下水位等信息的综合考虑，确定适合灌注桩的土层条件。
1.2 荷载要求确定根据工程的荷载要求，结合土层情况及设计标准，确定灌注桩的承载能力、变形限制等参数，确保基础结构能够满足工程的承载需求。
根据建筑物的结构布局及荷载分布情况，设计合理的灌注桩布局方案，确保桩群的稳定性和承载能力。
1.4 施工质量要求对灌注桩的施工质量要求进行详细规定，包括桩身质量、桩端形状、配筋要求等，确保桩体的承载性能和耐久性。
2. 灌注桩基础施工灌注桩的施工是基础设计的重要环节，对灌注桩基础的质量和性能起着至关重要的作用。
2.1 施工前准备在进行灌注桩基础施工前，需对施工现场进行准备工作，包括场地平整、设备调试、工程材料准备等，确保施工顺利进行。
灌注桩的施工工艺主要包括孔洞钻进、注浆灌注、钻孔套筒安装等环节，施工过程中需严格遵循设计要求和施工规程，确保施工质量。
2.3 检测与验收在灌注桩施工完成后，需要进行相关质量检测和验收工作，包括桩身质量、承载性能、变形限制等方面的检测，确保基础结构符合设计要求。
3. 灌注桩基础施工注意事项在灌注桩基础的施工过程中，需要注意以下几个方面的问题：•施工现场安全•施工工艺控制•材料质量检验•环境保护措施结语灌注桩基础设计与施工规程是土建工程中的重要内容，设计合理、施工规范将为工程的稳定性和安全性提供可靠的保障。
设计人员和施工人员需密切配合，共同完成灌注桩基础工程，确保工程质量和安全。
桩基础课程设计(1)
桩基础课程设计(1)一、概述桩基础是现代建筑中广泛应用的一种地基处理方式。
桩基础不仅具有承受建筑荷载的能力，而且可有效地降低地基沉降，防止地基侧移，提高建筑的抗震能力。
本课程旨在通过教授桩基础的原理、设计方法和施工技术，培养学生对桩基础的深刻理解。
二、课程大纲2.1 桩基础原理•桩基础的定义•桩基础的分类•桩基础的荷载传递机理•桩基础的作用2.2 桩基础设计•桩基础设计的基本原理和方法•桩基础的荷载-位移特性分析•桩基础的设计参数选择•不同种类桩基础应用场合与设计方法2.3 桩基础施工技术•桩基础施工前的准备工作•桩基础施工过程•桩基础施工质量控制•桩基础施工常见问题解决方法三、教学方法3.1 理论讲授本课程通过理论讲授，传授桩基础的原理、设计方法和施工技术，使学生对桩基础有系统、全面的了解，为后续的实践操作打下坚实的基础。
3.2 实践操作为了提高学生的实操能力和解决实际问题的能力，本课程安排了大量的实践操作环节，包括桩基础的施工现场观摩、桩基础施工质量检查和实操演练等。
四、考核方法考核方法主要包括两种方式：理论考试和实践操作。
4.1 理论考试理论考试采用笔试方式进行，考察学生对桩基础原理、设计方法和施工技术的掌握程度以及理论基础的扎实程度。
4.2 实践操作实践操作主要考察学生的实操能力和解决实际问题的能力，通过桩基础施工现场观摩和实操演练等方式进行。
五、教学资源为了保证教学质量，本课程所需要的教学资源包括：•一份通俗易懂的桩基础设计教材•一份桩基础设计软件——STAAD.Pro•一份桩基础施工操作手册六、教学成果通过本课程的学习，学生应掌握以下知识与技能：•理解桩基础的定义、分类和作用•掌握桩基础设计的基本原理和方法•能够分析和计算桩基础的荷载-位移特性•熟练掌握桩基础施工过程和质量控制方法•具备解决桩基础施工常见问题的能力七、桩基础是建筑结构中不可或缺的组成部分，学习桩基础课程对建筑专业学生具有重要意义。
基础工程灌注桩课程设计
课程设计课程名称：基础工程课程设计设计题目：灌注桩基础设计班级：学号：姓名：指导教师：完成时间：制目录1.设计资料 32.桩的布置及截面尺寸确定 53.确定单桩竖向承载力特征值 64.确定桩数和承台尺寸 65.桩基础沉降验算 66.桩身结构设计计算 77.水平承载力校核 98.承台设计计算 99.连系梁设计 1110.抗震设计 11基础工程课程设计计算书（任务要求：荷载序号；21号；计算位置：7轴+C轴；桩类型：灌注桩）1.设计资料1.1岩土设计参数某体型简单高层结构，柱截面 500×500mm2，C30混凝土。
1.2.工程地质资料自上而下土层依次如下：①号土层：杂填土，层厚约 1.5，承载力特征值 fak = 110kPa。
②号土层：淤泥质土，层厚 3.5m，流塑，承载力特征值 fak = 50kPa。
③号土层：粉砂，层厚 4.5m，稍密，承载力特征值 fak = 120kPa。
④号土层：粉质黏土，层厚 4.0m，湿，可塑，承载力特征值 fak = 175kPa。
⑤号土层：粉砂层，钻孔未穿透，中密-密实，承载力特征值 fak = 270kPa。
1.3.岩土设计技术参数岩土设计参数如表 1 和表 2 所示各层土重度依据《工程地质手册》表3-1-24规定：土的名称重度（KN/）素填土18.7淤泥质土17.1粉砂19.5粉质黏土19粉砂层19.51.4水文地质条件⑴拟建场区地下水对混凝土结构无腐蚀性。
⑵地下水位深度：位于地表下 3.5m。
1.5场地条件建筑物所处场地抗震设防烈度为 7 度，场地内无可液化砂土、粉土。
1.6设计题目1.6.1 桩基础设计⑴上部结构资料拟建建筑物为 8 层钢筋混凝土结构，柱截面尺寸均为 500mm ×500mm，柱网布置如图所示。
⑵上部结构作用KN F k 2162=,m KN M K ⋅=50,KNV K 281=1.7.设计依据JGJ 94-2008, 建筑桩基础技术规范[S]. 北京: 中国建筑工业出版社, 2008 GB 50010-2010, 混凝土结构设计规范[S]. 北京: 中国建筑工业出版社, 2010 GB 50007-2011, 建筑地基基础设计规范[S]. 北京: 中国建筑工业出版社, 2011 GB 50011-2010 建筑抗震设计规范[S].北京：中国建筑工业出版社，2010 《工程地质手册 第五版》[S] 北京：中国建筑工业出版社，20182. 桩的布置及截面尺寸确定2.1桩的尺寸（1）承台底标高：-2.0 m（2）截面尺寸： d=800mm 圆桩（3）桩身长度： 13.05m ，桩顶进入承台0.1m ，桩尖进入粉沙层为1.5m （4）成桩工艺：泥浆护壁钻孔灌注桩2.2选择桩端持力层、承台埋深根据表1地质条件，以第5层粉砂层为桩尖持力层。
桩基础课程设计任务及指导书
吉首大学张家界学院课程设计任务书及任务书课程名称学生姓名学号学部专业年级指导教师填写时间一.课程设计题目：公路桥梁双柱式桥墩钻孔灌注桩基础设计二.适用专业、班级、时间：张家界学院学院建筑工程专业三.课程设计目的及任务：（一）设计目的：通过本课程设计，掌握承受竖向和水平力作用的桩基础的设计与计算，对相应规范有一定的了解。
（二）设计任务：1.设计资料：⑴地质与水文资料最大冲刷线位于河床线下 2.8m，地基土上层为硬塑粘性土，其地基比例系数m=15000kN/m4；桩周土极限摩阻力τ=60kPa；下层土为中密砾砂：桩周土极限摩阻力τ=50kPa；容许承载力[σ0]=220kPa；地基土的平均有效重度γ′=8.0kN/m3；（已考虑浮力），地面标高为342.00m，常水位标高为344.00m，最大冲刷线标高为339.20m。
⑵桩、墩尺寸与材料墩帽顶标高为350.00m，桩顶标高为344.00m，墩柱顶标高为348.90m。
墩柱直径 1.00m，混凝土强度等级为C20，混凝土弹性模量E H=2.6*107KN/m2.⑶荷载情况桥墩为双柱式桥墩,桥面净宽7m,附0.75m人行道,人行荷载3.00KN/m2,设计汽车荷载为公路-Ⅱ级。
上部为30m预应力钢筋混凝土梁，每根桩上承受的荷载（标准值）为：①两跨恒载反力：N1=1***.53KN②盖梁自重反力：N2=183.10KN③系梁自重反力：N3=48.00KN④一根墩柱自重：N4=187.30KN⑤桩每延米自重：16.96KN/m（已扣除浮力）⑥活载反力a.两跨活载反力：N5=536.68KNb.单跨活载反力：N6=409.21KN车辆荷载反力已按偏心受压原理考虑横向分布的分配影响。
N6在顺桥向引起的弯矩M=126.00KN.m。
c.制动力T=45.00KN,作用点在支座中心，距桩顶距离为6.197m。
d.纵向风力盖梁部分W1=2.65KN,对桩顶力臂为5.45m。
灌注桩课程设计6A
