真空泵的维护保养
真空泵的维修和保养
真空泵日常维护说明如下:1. 检查泵浦操作环境,避免异物杂物落在泵浦上。
2. 开机前检查油位油质是否达到开机要求,若泵油不够可添加,并确定在正常油位。
3. 注意起动及运转声响和温升情况。
4. 系统起动15分钟后查看排气压力,检查排气口有无喷油现象。
5. 在操作介质含有适量水份的情况下,泵浦要在系统起动前30分钟开机, 且在系统关闭30分钟后停机。
注意：油箱内绝对不能混有不同牌号的真空泵油周期保养:泵浦初次使用100小时后更换泵油,以后每500-2000个工作小时更换一次,(视操作介质,工作环境等因素而定)。
换油时应先将油箱内的油放完,注入少量新的油,开机半分钟后再将油放完,最后注入新的泵油到指定油位。
旋片: 使用周期四年左右。
轴承: 约四年更换,通常在大修保养时更换。
排气过滤器: 更换周期18个月(视操作环境而定)或当排气压力超过0.6bar时(排气压力表指针指向红色区域)。
油过滤器: 原则上与泵油同期更换油箱油路: 清洁周期为500-2000小时进气过滤器: 每周清洁一次。
一般维修:一般维修与周期保养是同时进行的,在保养的同时检修泵浦,而保证泵浦工作能力。
一般维修保用期为6个月。
中修:在真空度达不到工作要求或泵头出现异常声响时需进行泵头中修。
中修保用期为6个月。
1 检查更换泵头所有出现问题的零部件,更换轴封,泵油。
2 对缸套,转子,排气阀进行除碳清洁。
3 清洁进气法兰所有零件,必要时更换进气口单向阀4 装配泵头,进行转子间隙调整。
5 整机装配,运转一个小时,检测技术参数。
大修:泵浦严重受损,操作数据严重下降,或日常维护,保养不足三年以上,及泵浦连续使用五年以上等情况时,需进行大修保养。
大修保用期为6个月。
1.更换下列零部件(一套大修包):旋片,轴承,轴封,轴套,密封圈,排气过滤器,油过滤器,泵油。
2.清洁下列零部件:油路系统,排气阀,缸体,转子,进气口组件,排气口组件。
3.泵头的装配,进行转子间隙调整。

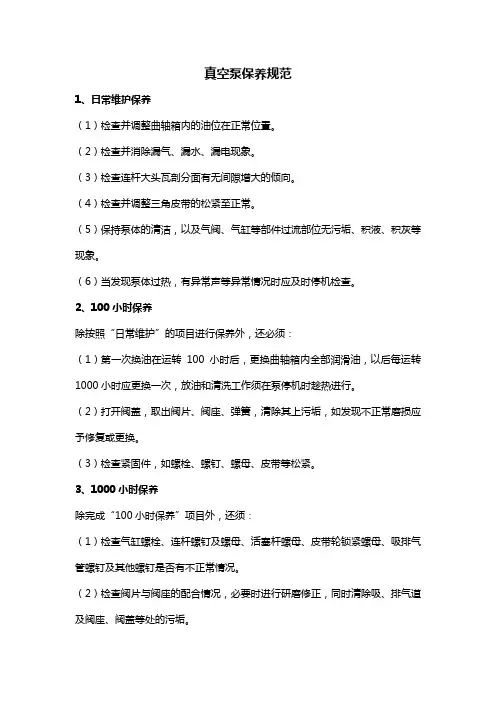

真空泵保养规范
真空泵保养规范
1、日常维护保养
（1）检查并调整曲轴箱内的油位在正常位置。
（2）检查并消除漏气、漏水、漏电现象。
（3）检查连杆大头瓦剖分面有无间隙增大的倾向。
（4）检查并调整三角皮带的松紧至正常。
（5）保持泵体的清洁，以及气阀、气缸等部件过流部位无污垢、积液、积灰等现象。
（6）当发现泵体过热，有异常声等异常情况时应及时停机检查。
2、100小时保养
除按照“日常维护”的项目进行保养外，还必须：
（1）第一次换油在运转100小时后，更换曲轴箱内全部润滑油，以后每运转1000小时应更换一次，放油和清洗工作须在泵停机时趁热进行。
（2）打开阀盖，取出阀片、阀座、弹簧，清除其上污垢，如发现不正常磨损应予修复或更换。
（3）检查紧固件，如螺栓、螺钉、螺母、皮带等松紧。
3、1000小时保养
除完成“100小时保养”项目外，还须：
（1）检查气缸螺栓、连杆螺钉及螺母、活塞杆螺母、皮带轮锁紧螺母、吸排气管螺钉及其他螺钉是否有不正常情况。
（2）检查阀片与阀座的配合情况，必要时进行研磨修正，同时清除吸、排气道及阀座、阀盖等处的污垢。
（3）检查气缸内壁、活塞环、十字头及十字头滑道、十字头销与连杆小头轴瓦、曲柄销与连杆大头轴瓦等处的磨损情况，必要时进行更换。
（4）检查填料函处的密封，如发现密封圈硬化或密封面破损等，应予更换。
（5）检查活塞环开口间隔，并清洗去除活塞、活塞环槽内锈迹。
（6）清除气缸内及零件上的沉积物。
真空设备的维护和维修
真空设备的维护和维修§1维护局限1.1、机械真空泵的维护和保养：〔1〕泵及其四面环境应经常维持清洁。
〔2〕泵在运转过程中应维持油箱内油量不得低于油标中心。
〔3〕不同种类和牌号的真空泵油不可混合使用。
〔4〕泵在使用中温升不能超过70℃。
〔5〕新泵在使用100h左右应换1～2次油，待换下的油内不再发现含黑色金属粉末后，可加长换油期限。
依据讲明书和使用实际情况来确定换油期限。
〔6〕新泵和修理后的泵应现作运转试验4～6h，检查泵是否符合使用要求。
〔7〕泵使用较长时刻以后〔2～3年不等〕，极限真空度下落，应进行一次检修。
同时也应对系统、管道、阀门和电动机等加以清洗、检修。
〔8〕泵在使用中，因系统损坏等特别事故，或进气口陡然显露大气时，应尽快停泵，并切断与系统连接的真空管〔关低真空阀或夹真空夹〕，防止喷油，污染工作场地。
〔9〕泵上所有机件，非尽对必要，切勿自行拆卸。
〔10〕泵不用时，应用橡皮塞〔帽〕把进气口塞好，以免赃物和硬质东西落进泵内。
〔11〕经常注重真空技术开发动向，尽量及早地引进新技术、新材料〔如新泵油等〕，以先进原有系统的性能。
以上数点，可按具体情况，订出相应操作规程，严格施行。
1.2、整套设备的日常维护：〔1〕操作人员要熟悉各种仪表、泵，设备的各局限。
阅读并理解各种讲明书。
〔2〕冷却水水压应维持0.1～0.2Mpa之间，出水温度≤45℃。
〔3〕压缩空气压力在0.4～0.5Mpa之间。
〔4〕每炉开机前，要检查保卫气的气瓶容量，以免气体充缺少，更换气瓶。
〔5〕开机后如有异常情况，应马上排除或停机查寻缘故。
〔6〕经常检查各局限的回水量，工作时应保证各局限有充足的冷却水。
〔7〕设备停止使用时，应将炉内气体抽空，长时刻不用，要充进保卫性气体，并把设备水冷套内的循环水放掉。
〔8〕机械泵、罗茨泵应定期换油加油，罗茨泵的油杯中要维持一直有油。
换油时一定要把废油放干净。
〔9〕扩散泵换油时，内部如有氧化，要把扩散泵内部的氧化层处理干净，然后再换上新油。

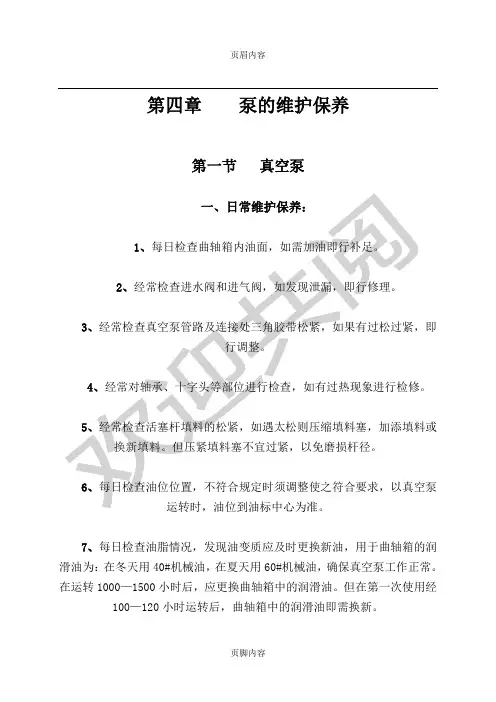

泵的维护保养
2、检查更换 3、检查更换活塞环
4、检查清理
1、连杆瓦过分磨损
曲轴箱内有冲 击声
2、平衡铁螺栓松动 3、皮带轮未装紧或键配合松动
1、检查排除更换 2、检查拧紧处理防松
3、检查排除
4、滚子轴承损坏
排气温度过高
页脚内容
1、排气阀漏气或阀片弹簧损坏
2、冷却水量不足或水套内部积垢
4、检查更换 1、检查排除 2、检查排除
1、改变电机接线
2、进水管道漏气
2、杜绝漏气
3、泵腔蓄水太少
3、增加蓄水量
4、电压太பைடு நூலகம்，启动时联轴器打滑
4、调正电压
5、吸程太高
5、降低泵安装位置
1、吸入管径太小
1、调换进水阀
2、叶轮流道阻塞
2、清洗叶轮
3、扬程过高
3、开大出水阀
4、转速太低
4、恢复额定转速
1、流量过大
1、关小出水阀
2、转速太低
2、恢复额定转速
页眉内容
润滑油温度过 高
1、润滑油量过少 2、连杆瓦烧毁 3、滚子轴承过分磨损
1、检查加油 2、检查排除更换 3、检查排出更换
二、真空泵常见故障及排除方法见表 4-1
第二节 漩涡泵
一、日常维护保养
1、经常检查轴承内是否有钙基黄油。
2、经常检查叶轮是否磨损。
3、电机在运转中电机温度不得超过 70℃。
动和发出噪声。
4、在运转过程中，应经常检查泵和电机的温度情况，如发现噪声和其 它不正常声音时，应停机检查，排除故障后，方可再运行。
5、停机时，应先关闭出口流量控制阀，然后再停车，以免因缸吸作用 导致泵体内储液量不足。
三、自吸泵常见故障及排除方法见表 4-5

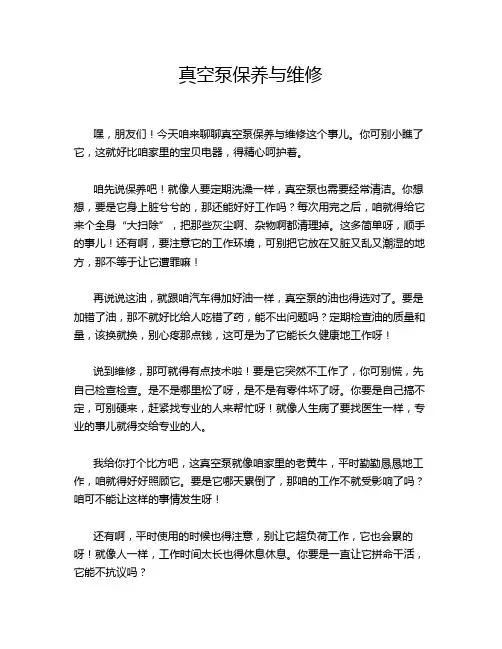

真空泵保养与维修
真空泵保养与维修
嘿，朋友们！今天咱来聊聊真空泵保养与维修这个事儿。
你可别小瞧了它，这就好比咱家里的宝贝电器，得精心呵护着。
咱先说保养吧！就像人要定期洗澡一样，真空泵也需要经常清洁。
你想想，要是它身上脏兮兮的，那还能好好工作吗？每次用完之后，咱就得给它来个全身“大扫除”，把那些灰尘啊、杂物啊都清理掉。
这多简单呀，顺手的事儿！还有啊，要注意它的工作环境，可别把它放在又脏又乱又潮湿的地方，那不等于让它遭罪嘛！
再说说这油，就跟咱汽车得加好油一样，真空泵的油也得选对了。
要是加错了油，那不就好比给人吃错了药，能不出问题吗？定期检查油的质量和量，该换就换，别心疼那点钱，这可是为了它能长久健康地工作呀！
说到维修，那可就得有点技术啦！要是它突然不工作了，你可别慌，先自己检查检查。
是不是哪里松了呀，是不是有零件坏了呀。
你要是自己搞不定，可别硬来，赶紧找专业的人来帮忙呀！就像人生病了要找医生一样，专业的事儿就得交给专业的人。
我给你打个比方吧，这真空泵就像咱家里的老黄牛，平时勤勤恳恳地工作，咱就得好好照顾它。
要是它哪天累倒了，那咱的工作不就受影响了吗？咱可不能让这样的事情发生呀！
还有啊，平时使用的时候也得注意，别让它超负荷工作，它也会累的呀！就像人一样，工作时间太长也得休息休息。
你要是一直让它拼命干活，它能不抗议吗？
总之呢，真空泵的保养与维修可真不是小事儿。
咱得把它当成宝贝一样对待，它才能更好地为咱服务呀！你说是不是这个理儿？咱可不能只知道用它，不知道爱护它呀！这样咱才能和它长久相伴，让它一直为我们发挥大作用呢！你说对不对？
原创不易，请尊重原创，谢谢!。
真空泵维护保养方法
真空泵维护保养方法真空泵是用于抽取气体并维持真空状态的一种重要设备。
为了确保真空泵的正常运行，需要进行定期的维护保养。
本文将介绍真空泵的维护保养方法，并详细描述每个环节的操作流程。
一、日常维护保养1. 菜单操作：在正常使用前，应观察真空泵是否有损坏或异常，如有异常应当立即停机检查。
在正常使用中，应注意观察泵的工作状态，如有不正常现象应及时反映。
2. 检查泵的工作状态：应在每次使用结束之后，关闭真空泵系统，并检查泵的工作状态。
如果存在异常情况，应及时处理，防止出现二次损坏。
3. 定期清洗：应定期进行泵的清洗。
首先应将一些容易导致污染的物质从真空系统中排出，然后将泵进行清洗。
4. 更换油和过滤器：应定期更换泵油和过滤器，定期对泵油和过滤器进行检查，如有污染应及时更换。
二、泵内密封件维护保养1.泵内密封件维护保养流程：(1)准备工作1）. 关闭泵的进气阀门，并将系统真空泵的断路器断电。
2）. 将旋盖拆下并将O型圈和阀杆、隔板等取出，进行清洗。
3）. 拆下喇叭管夹紧装置，并将喇叭管取下，清除喇叭管内积脏。
(2)清洗泵内密封件1）. 将冷却液箱架放下，拆下盖板，并将冷却液箱取下。
2）. 将密封件取下，并将密封件中的水排出。
3）. 将密封件放进脱脂汽油中清洗。
4）. 清洗完成后，用干棉布擦干密封件。
(3)更换密封件1）. 在密封件安装面涂上润滑油。
2）. 安装新密封件。
3）. 将密封件的端部折弯成U形，使之可以收回到密封装置中。
4）. 将密封件装回泵内，装好所有部件。
5）. 将进气阀门打开，并通电启动系统。
三、机械泵维护保养机械泵是一种用于向真空系统提供高速气体抽取的设备。
由于机械泵工作时会产生高温和高速气流，因此进行机械泵的维护保养十分重要。
1. 机械泵维护保养流程：(1) 关闭系统机械泵选配的阀门。
(2) 关闭主电源，让机械泵与液压冷却器停止运行。
(3) 拆卸机械泵罩，拆掉机械泵顶盖，并取出转子，连接杆和偏心轮。
真空泵维护保养规程
真空泵维护(wéihù)保养规程1 总则(zǒngzé)通过对真空泵正确地日常(rìcháng)维护，周期保养和维修，确保设备正常、安全、可靠、经济运行，保证工艺要求、生产出合格产品。
2 各类泵的技术(jìshù)性能2.1 机械(jīxiè)增压泵──罗茨泵2.2 滑阀泵2.3 复合分子泵3 结构简述3.1 ZJP型罗茨泵该型泵是一种容积式真空泵，带溢流阀，它是利用一对8 子形转子在泵壳中保持一定的间隙作等速反向旋转而产生吸气和排气作用的，且进排气口连通，在通道上垂直地装置着一个自重阀，其作用是当排气口和进气口的压力差和阀的有效作用面积的乘积超过阀头的自重时，阀头就会自动顶开阀座，使排气口和进气口的压力差始终保持在一个可控制的数值内。
两个转子被支承在泵壳侧面端盖的滚动轴承中，依靠一对可调的同步齿轮使二个转子在高速旋转时始终保持着一定的相互位置，而转子与端盖之间的端面间隙是靠固定端轴承座下面的可调金属垫片来保证，使泵在工作时因受热而转子只能向一面膨胀。
端盖内的四组内轴封是为了防止两侧润滑油进入泵壳，出轴处油封是为了防止气体漏入泵体内。
该型泵采用卧式结构，采用联轴器与电机直联，动力由联轴器传给主动轴，再通过同步齿轮传动从动轴。
3.2 滑阀泵该型泵主要由泵体、滑阀、滑阀导轨、偏心轮、带轮等零件组成。
上部设有六组圆盘形排气阀。
排气阀主要由弹簧和被弹簧压紧的阀片等零件组成。
当泵内气体和油，从排气阀排出时，经过化雾器，然后由方油箱内的油气分离器进行油气分离，气体排至大气，油经过滤油口过滤，然后通过压差由固定隔板、滑阀隔板的油孔输送至偏心轮，滑阀、泵腔等活动部分，随着泵的运转，被压缩的气体和油又由排气阀排出，因此本型泵的润滑均是自动进行。
泵的转动部分及进气的结合面采用橡胶密封，泵体与泵盖纸垫用描图纸或青壳纸。
3.3 复合分子泵复合分子泵它是由涡轮式和牵引式两种分子泵串联组合起来的一种复合型的分子真空泵4 运行中的注意事项4.1 运行中必须严格按照各类泵的技术规格使用，泵不允许长时间超过允许最高入口压力情况下工作。
真空泵维修保养
真空泵维修保养
1.定期清洁真空泵：应该定期清洗真空泵，以确保各个部件的清洁度。
对于大部分真空泵，可以使用清洁剂和软布来进行清洗。
但是，使用清洁剂时要特别注意不要将其喷到真空泵的密封部位。
2. 定期更换泵油：泵油是真空泵运转的重要部分，因此定期更换泵油十分重要。
泵油应该选择质量好的、符合真空泵要求的油，以保证泵的效率和寿命。
3. 定期更换滤芯：滤芯也是保证真空泵正常运行的重要部分。
滤芯应该定期更换，以避免污染和堵塞。
4. 定期检查真空泵的密封性：检查真空泵的密封性是预防泄漏的关键。
应该定期检查真空泵的连接部位、密封垫等部分，以确保泵的密封性。
5. 定期检查真空泵的电机：真空泵的电机也是长期稳定运行的关键。
应该定期检查电机的电缆、接线、轴承等部分，以确保电机的正常运行。
以上是一些常见的真空泵维修保养方法，正确的维护方法可以确保真空泵的长期稳定运行。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空泵安装、维护和保养
1.按照电动机标牌规定连接电源，安装适合规格的熔断器、热继电器。
2.加入润滑油，启动真空泵，观察电机的旋转方向，如旋转方向错误，调整相线，确保旋转方向正确。
3.经常检查油位位置，油不足时要及时加注。
但要注意不能加入过多的润滑油。
4.经常检查油质情况，发现油变质情况要及时更换新油，确保真空泵工作正常。
换油周期：第一次在运行100小时后然后每
500至2000运行小时，最少每半年一次或在过高吸收水份的情况下。
5.真空泵对润滑油的品质有严格的要求，切勿擅自使用其他真空泵油替代，否则会造成真空泵损坏。
润滑油牌号为：壳牌
(Shell)M100。
6. 如真空泵吸入的气体中含有可凝性的蒸汽时，每天工作前、工作结束后先关闭真空泵的吸气口单独运行真空泵30分钟，
使泵温升高达到有效防止气体冷凝的温度，使真空泵润滑油净化。
真空泵在工作过程中要打开气镇阀，增强排除可凝性蒸汽的效果。
并且要缩短润滑油的更换周期.
7.排气口出现油烟或喷油，要检查排气口处的油气分离气，清洗或更换，此配件属易损件，更换周期为1年。
如过多污染，
周期要缩短。
1. 油不能太少, 不能低于MIN
2. 油不能加太多, 不能高于MAX
3. 热机换油: 换油要在真空泵刚刚停止工作时进行, 趁泵和油还是热的, 全部放光, 再
加入新油
4. 定期通过油位镜观察油的颜色和状况, 观察里面是否有杂质或者
水份残余。
