雕刻机刀具使用详解
自动换刀雕刻机的使用说明
大型数控加工中心使用说明正天恒业数控目录自动换刀雕刻机的使用说明 (3)自动换刀雕刻机新代系统常用参数设定表 (12)使用 GHOST 制作系统卡（DOS） (14)自动换刀雕刻机的使用说明以下为工作步骤：1.把主控制箱的总开关扳到ON状态，此时控制箱红色电源指示灯亮。
2.按下控制箱面板的驱动器电源绿色按钮、变频器电源绿色按钮，使其处于上电状态。
检查气路压力要达到6bar，气缸吸合，除尘毛刷气缸处于行程的上部。
3.SYNTEC控制系统上电，进入界面后，提示：X、Y、Z轴尚未回机械原点。
如下操作完成回机械原点：先按（键左上角灯亮），再按、、，此时雕刻机的XYZ方向往设定的机械坐标零点位置移动，直到面板界面里边机械坐标各轴都显示0，证明回机械原点动作完成，X回到最左边，Y回到最前面，Z上升到顶部。
如下图：回机械原点时出现问题处理方法：故障现象：回机械原点方向反。
原因是限位感应器始终处于触发状态，检查感应器触发信号。
4.把要使用的刀具安装到刀具夹头，并用手放到刀具库中：如下图刀具排列的循序为左边是第一把刀（系统默认为T1), 以此类推。
从左到右依次为T1, T2,T3, T4, T5, T6, T7, T8.如下图：放上加工材料，按下开启真空吸附泵的绿色按钮吸附住材料，按下开启吸尘泵绿色按钮。
5. 加工开始之前需要设定机器的X Y Z 三轴的工作原点（工件原点）：先手动将刀具头装上主轴（一般是程序中的第一把刀），按（键左上角灯亮），再通过按X+, X-，Y+, Y-,Z+ Z- ，如图把机头移动到雕刻物件的左下角，既该图案路径的零点位置。
精确定位需要用手轮时，操作如下，先按下灯亮，手轮模式已启动。
通过手轮进行精确定位，主轴运行到加工物件的左下角的状态。
在系统控制器当前界面，如下操作→（Position）→（Workpiece Coor）→移动方向键，使光标移动到需要设置的G54-G59对应的X、Y坐标→（tched），如下图：再继续设T1的Z工件原点，回初始界面，选，再选，界面如下，把光标移动到序号01（即对应T1）Length列输入对应机械坐标，即完成T1Z轴的原点设定。
雕刻刀铣刀研磨机操作规范手册
勾刀的步驟
第一先將我們要研磨 的刀的外徑大小，拿出 我們需要用的筒夾。
第二放入夾頭螺帽 (上)在把下鎖上部需要 鎖緊，把我們要研磨的 刀放入夾頭螺帽。
第三進行溝刀的動作。
1
第二步驟
2
研磨中心靜點的步驟
第一刀勾好後放入 中心靜點研磨座。
第二用X軸來慢慢 的轉進去進行研磨， 例如(刀直徑為6mm， 需慢慢進研磨掉3mm， 需研磨掉刀子的半徑)。 標準尺寸為3.05~3.07
1
第三步驟
研磨刀口刀背的步驟
第一先將我們要研 磨的角度對準，例如 25°。
第二在將我們要研 磨的刀放入刀口刀背 研磨座，刀口刀背研 磨ቤተ መጻሕፍቲ ባይዱ為圓弧試磨法需 旋轉撞到PIN再轉回來。
第四步驟
研磨倒角的步驟
第一將我們研 磨好的刀放入倒 角研磨座，倒角 研磨座是固定的 需用X軸慢慢調進 去角度可改變但 無法旋轉，碰到 砂輪研磨及完成。
雕刻机刀具使用的基本知识
雕刻機刀具使用的基本知識尖刀(硬質合金) 雙刃螺旋銑刀(硬質合金)主要功能：二D平面雕刻、二D切割、三D挑角。
雕刻適用材質：雙色板(ABS)、壓克力也可用於銅、鐵、鋁、塑膠及其它各類金屬非金屬材。
注意事項：雕刻金屬時應添加冷卻劑，為加快雕刻速度應選用較寬的刀尖。
為滿足精細雕刻用戶的要求市場更推出三凌刀、四凌刀主要功能：二D切割、二D平面雕刻。
雕刻適用材質：壓克力、PVC。
黑色金屬特點：對於壓克力的立式切割加工具有良好的耐熱性和耐磨性，螺旋刃切又保證其物面的光滑性，在切割加厚板材時有上佳的表現，它也可以用來加工黑色金屬，如鐵、鋼等。
3D雕刻刀(硬質合金) 單槽螺旋刀(硬質合金)主要功能：三D挑角、倒角。
雕刻適用材質：壓克力、PVC、也可用於密度板、中等硬度木材。
注意事項：無論正雕、還是反雕，一定保持雕刻平面的平整，選擇合適的刃寬進行三D挑角雕刻顯得很重要，建議小幅面雕刻機使用刃寬不要超過22MM，大幅面雕刻機使用合適刃寬的刀具可以加快雕刻速度。
主要功能：二D切割適用材質：壓克力、PVC、中密度板。
特點：結合單槽設計強切削力和排屑暢快的優點，而螺旋刃切削又保證切割物面光滑性，在大量加工PVC、中密度板有著上佳的工作效率。
雙刃螺旋下切刀(硬質合金) 單槽直刃刀具(硬質合金)主要性能：二D切割、二D雕刻。
雕刻適用材質：天然木料、合成木料、塑膠。
特點：專用木料加工刀具，此類雙刃刀具用於加工木料及合成木料，碎屑排除方便、刀體堅固，經久耐用，加工效果好(保證表面無毛邊)。
主要性能：二D切割適用材質：軟木、中密度和中等硬度的木材、也可用於彈性防磨擦塑膠。
特點：結合了開槽設計和單刃幾何設計，便於快速切削時碎屑自動清除。
球頭銑刀(硬質合金) 雙刃直槽銑刀(硬質合金)主要性能：三D雕刻、二D切割。
雕刻適用材質：壓克力、黑色金屬。
注意事項：球銑刀刃寬的選擇主要取決於曲面雕刻的精度和大小，一般分為二次雕刻，粗雕可選用刃徑較大的，精雕則應選刃徑較小的刀具。
数控雕刻机操作说明1
数控雕刻机操作说明1数控雕刻机操作说明1：准备工作1.1 选择合适的工作物料1.2 检查雕刻机的供电情况1.3 确保雕刻机刀具的正常使用1.4 安装并调整刀具1.5 打开机器主控开关2：设定参数2.1 打开数控雕刻机操作软件2.2 在软件中选择雕刻机型号和所需加工零件类型 2.3 设置刀具直径和长度2.4 确定加工路径和雕刻深度2.5 保存并加载参数文件3：加载工作文件3.1 将工作文件导入数控雕刻机软件3.2 调整工作文件的位置和尺寸3.3 确定工作文件在雕刻机工作台上的位置3.4 设置原点位置和坐标系4：开始加工4.1 执行加工前检查，确保雕刻机准备就绪4.2 开始按钮，启动数控雕刻机4.3 监控加工过程，确保刀具和工件的运动正常 4.4 调整切削参数，根据实际情况进行优化4.5 定期检查刀具的磨损情况，及时更换5：加工完成5.1 加工结束后，关闭数控雕刻机5.2 处理加工完成的零件，进行清洁和整理5.3 保存加工文件和参数文件5.4 检查并关闭机器主控开关6：附件本文档涉及的附件包括：- 数控雕刻机操作软件安装文件- 雕刻机型号和规格说明书- 刀具选择和安装手册7：法律名词及注释- 数控雕刻机：一种采用计算机数字控制技术进行雕刻加工的机械设备。
- 刀具直径和长度：指刀具的直径和长度，根据加工要求选择合适的刀具尺寸。
- 雕刻深度：指在工件上进行雕刻的深度，也是刀具下降时的加工深度。
- 加工路径：指数控雕刻机将刀具按照预定的路径进行加工的轨迹。
- 坐标系：定义了加工物体的位置和方向，用于确定加工过程中各点坐标的参考系。

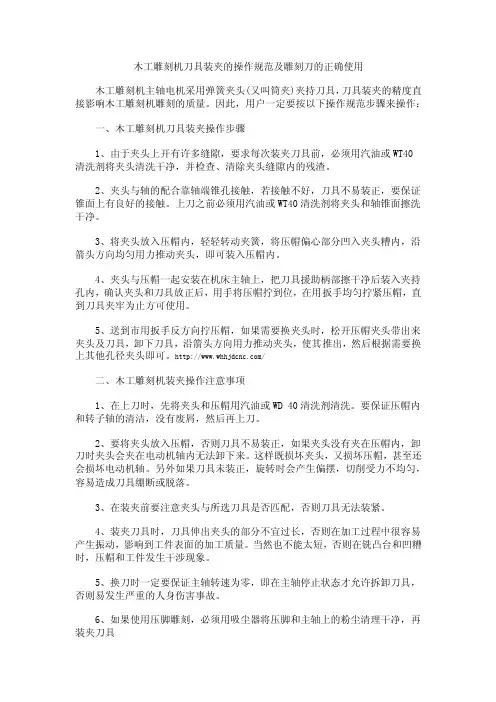

木工雕刻机刀具装夹的操作规范及雕刻刀的正确使用
木工雕刻机刀具装夹的操作规范及雕刻刀的正确使用木工雕刻机主轴电机采用弹簧夹头(又叫筒夹)夹持刀具，刀具装夹的精度直接影响木工雕刻机雕刻的质量。
因此，用户一定要按以下操作规范步骤来操作：一、木工雕刻机刀具装夹操作步骤1、由于夹头上开有许多缝隙，要求每次装夹刀具前，必须用汽油或WT40清洗剂将夹头清洗干净，并检查、清除夹头缝隙内的残渣。
2、夹头与轴的配合靠轴端锥孔接触，若接触不好，刀具不易装正，要保证锥面上有良好的接触。
上刀之前必须用汽油或WT40清洗剂将夹头和轴锥面擦洗干净。
3、将夹头放入压帽内，轻轻转动夹簧，将压帽偏心部分凹入夹头糟内，沿箭头方向均匀用力推动夹头，即可装入压帽内。
4、夹头与压帽一起安装在机床主轴上，把刀具援助柄部擦干净后装入夹持孔内，确认夹头和刀具放正后，用手将压帽拧到位，在用扳手均匀拧紧压帽，直到刀具夹牢为止方可使用。
5、送到市用扳手反方向拧压帽，如果需要换夹头时，松开压帽夹头带出来夹头及刀具，卸下刀具，沿箭头方向用力推动夹头，使其推出，然后根据需要换上其他孔径夹头即可。
/二、木工雕刻机装夹操作注意事项1、在上刀时，先将夹头和压帽用汽油或WD 40清洗剂清洗。
要保证压帽内和转子轴的清洁，没有废屑，然后再上刀。
2、要将夹头放入压帽，否则刀具不易装正，如果夹头没有夹在压帽内，卸刀时夹头会夹在电动机轴内无法卸下来。
这样既损坏夹头，又损坏压帽，甚至还会损坏电动机轴。
另外如果刀具未装正，旋转时会产生偏摆，切削受力不均匀，容易造成刀具绷断或脱落。
3、在装夹前要注意夹头与所选刀具是否匹配，否则刀具无法装紧。
4、装夹刀具时，刀具伸出夹头的部分不宜过长，否则在加工过程中很容易产生振动，影响到工件表面的加工质量。
当然也不能太短，否则在铣凸台和凹糟时，压帽和工件发生干涉现象。
5、换刀时一定要保证主轴转速为零，即在主轴停止状态才允许拆卸刀具，否则易发生严重的人身伤害事故。
6、如果使用压脚雕刻，必须用吸尘器将压脚和主轴上的粉尘清理干净，再装夹刀具7、在向上拧压帽的过程中，一定要将压帽对正转子螺纹，先要用手在不费力的情况下拧到位。
北京精雕刀库使用方法
北京精雕刀库使用方法
北京精雕刀库是专门供应精雕刀具的供应商，主要提供各种高品质的金属切削刀具，包括车刀、铣刀、钻头、刨刀、齿轮刀片等，广泛应用于工艺加工和机械制造领域。
不同的刀具使用方法不同，为了让您更好的使用北京精雕刀库的产品，我们提供以下使用方法的介绍。
1. 车床用铣刀：
首先，安装铣刀要求精度高，必须确保铣刀与夹头准确对齐。
在使用时，需先将铣刀刃口朝下放置，然后将之固定在铣床夹头上。
接着，启动车床或铣床，将铣刀缓慢地移向工件，进行加工操作。
加工结束后，需将铣刀从夹头上取下，清洗干净，防止刀具刃口磨损。
2. 钻孔钻头：
使用钻孔钻头时，需先挑选和工件匹配的合适规格和长度的钻头。
接着，将其安装进钻头夹具，检查夹紧是否牢固。
然后，以适当的转速和进给速度进行钻孔操作，同时要注意保持刃口的清洁，以提高穿透力和加工速度。
3. 刨平的尖端铣刀：
使用刨平的尖端铣刀时，首先需要将铣刀附加到铣头上，保持铣刀与夹头准确对齐。
然后，在启动铣床时，缓慢移动铣头向工件中间，直到铣刀刃口切入工件，然后以适当的转速和进给速度进行加工操作。
4. 齿轮刀片：
在使用齿轮刀片时，首先要确定齿轮刀片和工作材料之间的搭配是否最佳。
然后，将齿轮刀片安装到齿轮传动系统上，确保刀片刀尖不会磨损。
接着，决定刀具之间的角度和速度之后，进行齿轮加工操作，同时要保证齿轮刀片的冷却。
总之，北京精雕刀库的产品具备高精度、高效率、高可靠性等优点，因此在使用时，一定要按照操作要求进行操作，做到安全操作，充分发挥刀具的优势。
雕刻机使用说明书
雕刻机使用手册目录首页.............................................. - 3 - 安装前注意事项：..................................... - 4 - 第一章雕刻机的组成 ................................. - 5 -一、图片........................................ - 5 -二、雕刻机配件.................................. - 8 - 第二章雕刻机的安装及软件设置........................ - 9 -一、机器安装...................................... - 9 -二．软件的安装.................................... - 9 - 三．软件的参数设置............................... - 12 - 第三章雕刻机的操作流程 ............................ - 18 - 第四章刀具的选择 .................................. - 19 - 第五章机器的日常维护及保养......................... - 20 - 第六章故障与分析 .................................. - 21 - 附录1 控制卡具体参数设置 .......................... - 25 - 附录2 DSP手柄的使用说明........................... - 26 -首页首先感您选用本公司产品，在您机器安装前请仔细阅读本说明书，以免给您的安装和使用造成不必要的麻烦。
如您在使用本产品的过程中遇到问题，请致电本公司售后服务：05本说明书解释权归锐雕数控科技所有，本说明书中所涉及一些技术参数如发生改变，恕无法另行通知。
木工雕刻机刀具使用指南定稿版
木工雕刻机刀具使用指南精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】雕刻机刀具使用指南1.3D雕刻刀，同心度高，刃口锋利，可做精密3D雕刻加工。
2.高密度板，实木推荐使用棱齿铣刀。
3.多层板，夹板加工，推荐使用双刃直槽铣刀。
4.精密小型浮雕加工，推荐使用圆底刻刀。
5.密度板切割加工（广告开模用），推荐使用双刃大排屑螺旋铣刀，它具有两条高容量的排屑槽，双刃设计，既具有很好的排屑功能，又达到很好的刀具平衡，在加工中高密度板时，不发黑，不帽烟，使用寿命长等特点。
6.铝板切割加工，推荐使用单刃专用铝用铣刀。
加工过程中不粘刀，速度快，效率高。
7.上下面无毛刺切割加工，推荐使用单刃，双刃上下切铣刀。
8.金属雕刻加工，推荐使用单刃，双刃直槽平底尖刀。
9.压克力切割加工，推荐使用单刃螺旋铣刀，特点是加工时无烟无味，速度快，效率高，不粘屑，真正环保，其特殊的制造工艺保证加工压克力不爆口，极细刀纹(甚至无刀纹)，表面光洁平整。
加工表面需达到磨砂效果,推荐使用双刃三刃螺旋铣刀。
10.压克力镜面雕刻加工推荐使用金刚石雕刻刀。
11.粗加工刨花板等推荐使用多条纹铣刀。
12.金属模具加工铣刀，推荐使用钨钢铣刀，表面镀紫黑色加硬钛。
13.软木,密度板,原生木,PVC,压克力大型深浮雕加工，推荐使用单刃螺旋球头铣刀。
粘刀一般有两种情况：材料融化粘在刀具上。
该现象一般出现在加工非金属材料中，主要原因是切削热大，导致材料融化，解决的方法有：1）更换锋利的刀具：锋利的刀具可以减少切削热。
2）降低主轴转速：降低了主轴转速相应就降低了切削线速度，这样就降低切削热的产生。
可以避免材料融化。
3）加大进给速度：进给速度提高了，刀具在一个位置停留的时间就减少了，这样单位体积材料接受的切削热就减少了，避免了材料的融化。
材料不融化粘在刀具上。
该现象主要是出现在加工金属材料中，特别是加工钢材料时容易容易出现的现象，主要原因是切削线速度过低，切削热过大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雕刻机刀具使用详解
木工雕刻机刀具适用指南：
1.压克力切割加工，推荐使用单刃螺旋铣刀，特点是加工时无烟无味，速度快，效率高，不粘屑，真正环保，其特殊的制造工艺保证加工压克力不爆口，极细刀纹（甚至无刀纹），表面光洁平整。
加工表面需达到磨砂效果，推荐使用双刃三刃螺旋铣刀。
2.密度板切割加工，推荐使用双刃大排屑螺旋铣刀，它具有两条高容量的排屑槽，双刃设计，既具有很好的排屑功能，又达到很好的刀具平衡，在加工中高密度板时，不发黑，不帽烟，使用寿命长等特点。
3.铝板切割加工，推荐使用单刃专用铝用铣刀。
加工过程中不粘刀，速度快，效率高。
4.精密小型浮雕加工，推荐使用圆底刻刀。
5.软木，密度板，原生木，PVC，压克力大型深浮雕加工，推荐使用单刃螺旋球头铣刀。
6.上下面无毛刺切割加工，推荐使用单刃，双刃上下切铣刀。
7.高密度板，实木推荐使用棱齿铣刀。
8.多层板，夹板加工，推荐使用双刃直槽铣刀。
9.下切刀的使用效果，加工产品上表面无毛刺，加工时不会翘板。
10.压克力镜面雕刻加工推荐使用金刚石雕刻刀。
11.粗加工刨花板等推荐使用多条纹铣刀(end)
雕刻常用的刀具分为四种：平底尖刀、直刀（柱刀）、铣刀、三维异型刀。
雕刻刀具的建立通过单击文泰雕刻软件中的“2D”“3D”“割”..
雕刻常用的刀具分为四种：平底尖刀、直刀（柱刀）、铣刀、三维异型刀。
雕刻刀具的建立通过单击文泰雕刻软件中的“2D”“3D”“割”三个选项中的任一项进入刀具库来完成；刀具库中的“中心尖刀”是非常理想化的刀具，一般情况下不使用它来计算刀路径。
1、平底尖刀
W1：表示刀具的刀柄直径，常用的刀柄直径有∮3.175，∮4，∮6，
根据需要而设定。
W2：表示刀尖宽度，它直接影响雕刻效果，设置时要尽量准确，可拿一把精度高点的尺子作大致参考。
A：刀尖部分的两条边的夹角的一半，若为30°刀具，则A设为15，以此类推。
可雕刻材料：双色板，PVC板，有机玻璃，ABS板等。
可切割材料：双色板，ABS板。
用刀原则：雕小字时用W2或A小点的刀，大字时尽量用大刀，以提高加工速度；刀具选择以最窄笔画为准；必要时，在不影响字体效果的前提下，可用节点编辑修改笔画以利于过大刀路径；雕刻胸牌常用30°刀具；若字太小可以换成单线后用“割”算路径。
2、直刀（柱刀）
W1：刀具刃部前端宽度，常见的宽度为2MM，1.5MM，一般设置时稍小一点，因其前部一端为方便排屑，修磨出一侧刃，所以实际宽度稍小一点。
H1：刀具刃部长度，切割的材料高度应低于刃部长度，一般H1设为5MM左右即可。
可雕刻材料：双色板，PVC板，有机玻璃，ABS板等。
可切割材料：双色板，ABS板。
因此种刀具多用于科室牌上的大字雕刻，故又称科室牌刀，但雕刻效果略逊于同等宽度的平底尖刀。
它切割出的材料边缘为直边，而平底尖刀切割出的材料边多有一个斜边，倾斜的程度视刀具角度而定，角度大，边缘斜度就大些。
3、铣刀
W1：刀具前端的宽度，常用的刀柄直径有∮3.175，∮4，∮6；若切割材料厚度低于10MM 的小字时，当采用∮3.175刀切割字要变形，有时也用到刀柄直径从∮3.175变为前端是∮2或者∮1.5的变柄刀具来切割。
H1：刃部长度，切割材料厚度应低于其刃部长度，一般H1根据材料的厚度分为如下几种（比切割材料多2mm，方便排屑）。
12mm:切10MM及以下材料
17mm:切15MM材料
22mm:切20MM材料（PVC多用∮3.175；亚克力用∮4）
可雕刻材料：PVC板，有机玻璃，木板等。
可切割材料：PVC板，有机玻璃，木板等。
用刀原则：不建议用22mm刀具切割10MM及以下的材料，可能导致断刀；当无22mm 刀具，又要切割20MM材料，可临时用17mm刀具，通过分层切割来实现。
4、三维异型刀因为此种刀具不同于我们常见的用一根合金刀柄材料直接修磨出工作所需的各种雕刻刀具，而是在∮6的刀柄下通过特殊焊接工艺焊接上呈各种形状的刀头，直接用于各种特殊形状的雕刻加工，故又称大头刀。
W1：刀柄下面大头刀的直径，随机所配为32mm；也有小一点的，用于切割小的三维字。
A：刀尖部分的两条边的夹角的一半，因随机所配的为90°刀具，则A设为45（类似于平底尖刀）
W2:刀尖宽度,因为具体计算三维路径时,路径要求是一刀走过,已无太大意义，通常设0.1或0.2即可。
刀具用途：三维清角字（用“3D”功能计算路径）及背雕水晶牌的倒斜边之用。
5、其他刀具专用于铣台面的铣底刀；做浮雕时用的浮雕刀具；做木托花边用的各种类型的花边刀等。
