基坑支护变形监测
例析深基坑支护工程变形监测
例析深基坑支护工程变形监测1工程概况天津港东疆港区海铁大道雨水提升泵站工程一标段位于天津港北疆港区北部，西起新跃进路，承接上游自南向北收集到的雨水，沿海铁大道自西向东汇集，通过d2400-d2600雨水管道汇入海铁大道雨水泵站，管道长度近1km。
本工程雨水管线坐落在软土地基上，场地内地层条件以软塑状淤泥质粉质粘土、淤泥质粘土为主，会对施工造成一定困难。
除此之外，管线中线距南侧建筑物仅有12～13m，距海铁大道道路中心线33m，且施工区域内既有管线种类繁多，施工难度大。
2基坑监测目的和方案依据2.1监测目的基坑开挖和管道施工将会对周围构造物及道路产生较大影响，因此在基坑施工过程中对其进行变形监测具有重大意义。
为切实保证施工过程中基坑和周边环境安全，通过对一些监测项目进行数据采集，掌握支护结构的变形及稳定性状况，分析基坑周边地下水位、管线以及构造物沉降或位移速率，以便对基坑开挖和施工过程中可能出现的各种不利因素采取及时补救和加固措施，指导施工。
具体如下：1）为基坑四周构造物、环境进行及时有效的保护提供依据；2）驗证支护结构承载能力，通过反馈的信息指导基坑开挖和管线施工；3）将监测结果反馈给设计单位，为其工程的优化设计提供参考依据。
2.2监测方案根据施工的特点以及技术要求，深基坑工程涉及的监测的主要内容为：基坑周围保护结构的水平方向位移监测和周围建筑物垂直方向的位移监测；地下水位的监测等。
在技术方向上，采用的仪器：基坑周围保护结构的水平方向位移监测采用GTS-TOPCON 2″级全站仪；周围建筑物垂直方向的位移监测以及地下水位的监测采用的是天宝DINI12电子水准仪。
监测精度的设置是根据《建筑变形测量规程》（JGJ 8-2007）确定的，周围建筑物垂直方向的位移观测：水准测量站测得高差中误差为±0.5mm；水准闭合路线，闭合误差±1.0 mm（n为测站数）。
基坑周围保护结构的水平方向位移观测：水平位移观测观测的坐标的中误差为±3.0mm；测角的中误差为±2.0″；距离量测的精度为1/5000。

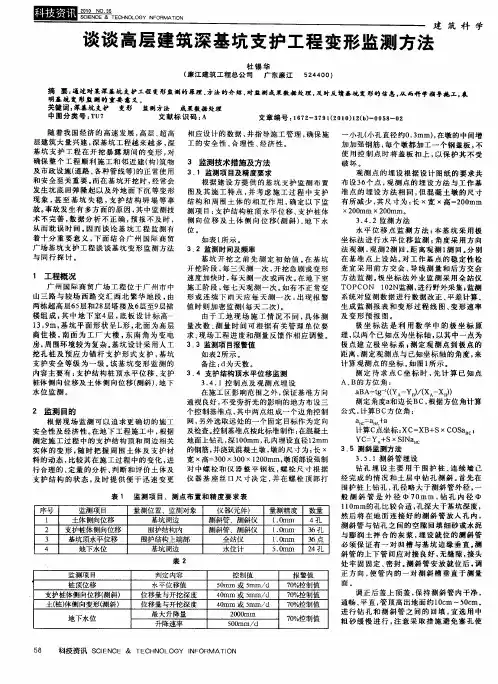

谈谈高层建筑深基坑支护工程变形监测方法
。
关键词 ： 深基坑 支护 变形 监测方法 成果数据处理 中 图分 类 号 ： Ｕ Ｔ ７ 文献 标 识 码 ： Ａ
文 章编 号 ： ６ ２ ３ ９ （ Ｏ Ｏ １ （） ０ ８ ０ １ ７ — ７ ｌ２ ｌ ） ２ｂ一０ ５ — ２
－
随 着 我 国 经济 的 高速 发 展 ， 层 、 高 相 应 设 计 的数 据 ， 指 导 施工 管理 ， 保施 高 超 并 确 ４４ （ ＇Ｌ ＂ＬＡ； 直径 约０ ３ ｍ）在 墩 的中 间增 ， ｆ ．ｒ ， ａ 层建 筑 大 量 兴建 ， 基 坑 工 程越 来 越 多 ， 澡 深 工 的 安 全 性 、 理性 、 合 经济 性 。 加 加 强 钢 筋 ， 个 墩 都 加 工 一个 钢 盖 板 ， 每 不 基坑 支 护 工 程 在 开 挖 暴 露 期 间的 变 形 ， 对 使 用控 制 点 时 将 盖 板 扣 上 ， 保 护 其 不 受 以 确保 整 个 工 程 顺 利 施 工 和 邻 近 建 （ ） 构 筑物 ３ 监测技 术措 施及方法 破 坏。 及 市 政 设施 （ 路 、 种 管 线等 ） 道 各 的正 常 使用 ３． 监测项 目及 精度 要求 １ 观 测 点 的 埋 设 根 据 设 计 图纸 的要 求共 和 安 全 至 关 重要 。 在 基 坑 开 挖时 ， 常 会 而 经 根 据 建 设 方 提 供 的 基 坑 支 护 监 测 布 置 布 设 ３ ６个 点 ， 测 点 的 埋 设 方法 与 工 作 基 观 发 生 坑 底 回弹 隆起 以 及 外 地 面 下 沉 等 变形 图 及 其 施 工 特 点 ， 考 虑 施 工 过 程 中 支 护 准 点 的 埋 设 方 法 相 同 ， 混 凝 土 墩 的 尺 寸 并 但 现 象 ， 至 基 坑 失 稳 ， 护 结 构 坍 塌 等 事 结 构 和 周 围土 体 的 相 互 作 用 ， 定 以 下 监 有 所 减 少 ， 尺 寸 为 ： Ｘ宽 Ｘ高 ＝ ０ ｒ ｍ 甚 支 确 其 长 ２０ ａ 故 。 故发 生 有 多方 面 的原 因 ， 中 监 测技 测 项 目： 护 结 构桩 顶 水 平 位 移 、 事 其 ０ ａ Ｘ２０ ｍ 支 支护 桩 体 Ｘ２０ ｒ ｍ ０ ｍ 。 术 不 完 善 ， 据 分 析 不 正 确 ， 报 不 及 时 ， 侧 向位 移 及 土 体 侧 向 位 移 （ 斜 ） 地 下 水 数 预 测 、 ３ ４ ２监 测 方 法 ．． 从 而 耽 误 时 间 。 而 谈 论 基 坑 工 程 监 测 有 位 。 因 水 平 位 移 点 监 测 方 法 ： 基 坑 采 用 极 本 着 十 分 重 要 意 义 ， 面 结 合 广 州 国际 商 贸 下 如表 ｌ 示 。 所 坐 标 法 进 行 水 平 位 移 监 测 ・ 度 采 用 方 向 角 广 场 基 坑支 护 工 程 谈 谈 基 坑 变 形 监 测 方法 ３ ２ 监测 时间及频 率 ， 法 观 测 ， 测 ２ 回 ， 离 观 测 １ 回 。 别 观 测 距 测 分 与 同行 探 讨 。 基 坑 开 挖 之 前 先 测 定 初 始 值 。 基坑 在 基 准 点上 设 站 。 工 作 基 点 的稳 定 性 检 在 对 导 开挖 阶 段 ， 每三 天 测 一次 ， 挖 急 剧 或 变形 查 宜 采 用前 方 交 会 、 线 测 量 和 后 方 交会 开 １ 工程概况 速 度加 快 时 ， 天测 一 次 或 两 次 。 地 下 室 方 法 监 测 。 坐 标 法 外 业 监 测 采 用 全 站仪 每 在 极 广 帅 国际 商 贸 广 场 工 程 位 于 广 州 市 中 Ｉ 施 工阶 段 ， 七 天观 测 一 次 。 每 如有 不 正 常 变 ＴＯＰＣＯＮ １ ２ ０ Ｎ监测 ， 行野 外采 集 ｌ 进 监测 山 三 路 与 较 场 西 路 交 汇 西 北 繁 华 地 段 ， 形 或连 续 下 雨 天 应 每 天 测 一 次 ， 由 出现 报 警 系 统 对监 测 数 据 进 行数 据 改 正 、 平差 计 算 、
基坑支护变形测量监测方案
基坑支护变形观测方案Xx有限公司xx年xx月xx日1、工程概况Xx项目基坑支护项目位于xxxxxx，根据设计图纸要求，沿基坑四周布设水平及竖向位移观测点SS1--SS26共计26个、沉降观测点C1--C9共计9个。
2、执行的标准和技术依据①《工程测量标准》（GB50026—2020）；②《国家一、二等水准测量规范》（GB12897—2006）；③《建筑变形测量规范》（JGJ8—2016）；④《建筑基坑工程监测技术标准》（GB50497-2019）⑤《建筑基坑支护技术规程》（JGJ120-2012）⑥《测绘成果质量检查与验收》（GB/T 24356-2009）⑦《数字测绘成果质量检查与验收》（GB/T 18316-2008）⑧委托人及设计单位有关技术要求；⑨项目技术设计书。
3、监测实施方案3.1、监测流程本工程监测工作按以下流程进行。
3.2、实施方案3.2.1、监测点位埋设本工程的基坑监测共需埋沉降观测基准点3个，位移观测基准点3个，基坑观测点详见《基坑支护变形监测点平面布置图》。
3.2.2、监测频率与周期在工程施工过程中，按以下频率进行监测。
①基坑开挖前，各监测点采集稳定的初始值，且不少于2次；②每层土方开挖后监测一次，基坑开挖至设计标高后，2～5天监测一次，半个月后5天监测一次，以后每15天观测一次。
③当变形超过有关标准或场地条件变化较大时，进行加密监测，观测时间间隔现场定；④当有危险事故征兆时，进行连续监测。
3.2.3、信息反馈在工程的监测过程中，监测数据报送的的及时性是发挥监测工作作用的一个重要因素，包括监测快报、周报、月报等。
（信息反馈流程图）具体各监测报告按以下要求进行报送。
3.2.4、检查验收（1）、实行二检一审制度1）、一级检查包括监测过程中作业组内的自检、互检技术负责人组织的队级质量检查。
对于本工程，作业组必须有至少另外一个技术人员的独立数据处理文件并进行比对方可提交二级检查和审定，独立数据处理人员需承担该工程技术负责人技术责任的50％，且在审核意见处理表上需两人共同签名确认。
基坑支护结构内力变形监测分析
基坑支护结构内力变形监测分析摘要当前我国各地频繁出现深大基坑工程，为此我们要有效地控制基坑周围地层位移，同时基坑内力变形控制要求越来越严格。
本文首先概述了基坑支护结构内力变形监测要求，论述了基坑支护结构内力变形的控制措施，最后提出了相关配套措施，同时基坑工程的支护体系设计与施工和土方开挖都要因地制宜。
关键词基坑工程；支护结构；内力变形随着现代化城市进程的不断扩张，我国的基坑工作也在不断的增加，同时也伴随着风险和质量的不断增加。
而基坑工作是一项综合性很强的系统工程，它包括了基坑支护体系的设计施工和土方开挖，这就要求各个部门的技术人员之间要进行密切的配合。
同时基坑工程在每个地方表现出来的差异性也不一样，受到各个方面因素的影响，每个基坑的变形情况也不同，而其中一个很大的影响因素就是开挖地区的土体物理性状。
1 基坑支护结构内力变形监测要求基坑的变形现象主要体现在在3个方面，支护墙体的变形、基坑底部的突起以及地表不同程度的沉降。
其中对支护结构变形的预测是作为基坑变形的一项最常见的预测，因为基坑支护墙墙体的变形就会导致墙体的的外侧地面发生变化，促使基坑内的位移和底部土体的拱起。
由于受到地质水以及各方面的影响就使得我们在实验室内而得到的支护机构应力变形等数据域实际测量工作中得到的数据还是有很大的差距的。
为看了让实际检测的数据和实验得要的理论数据相一致，我们就可以从实际的检测到的数据用反分析的方法去修改计算机模型中的一些参数，再根据这些参数，运用正分析的方面从而计算出下一个施工阶段的数据。
2 基坑支护结构内力变形的控制措施2.1 控制要求基坑变形主要控制方法主要为加深、加刚、加固、降水、随挖随撑，增加维护结构和支撑的刚度，增加围护结构的入土深度，加固被动区土体，控制降水减少开挖时间，随挖随撑，缩短暴露。
2.2 控制措施2.2.1 冻结＋排桩支护技术地基冻结排装桩伐法顾名思义就是将两种技术互相结合取长补短，是一种大胆的技术创新，将含有水的地基坑的封水结构，利用排桩和内部的支撑系统来作为受力层用来抵抗水土带来的压力。
基坑工程监测内容及方法介绍
基坑工程监测内容及方法介绍【XXX】本文由XXX老师精心收编整理，同学们定要好好复！基坑工程监测内容及方法介绍基坑工程监测内容及方法介绍基坑支护设计目前还没有成熟的方法可以计算基坑周围的土体变化，而基坑支护结构在基坑开挖过程中若发生破坏后果非常严重，因此在施工过程中通过对基坑的变形观测指导基坑开挖和支护，对基坑的安全施工有重要意义。
1基坑施工监测的内容及特点1.1基坑支护监测的内容有1.1.1水平位移监测，目的是监测基坑边壁的水平变形量、变形速率信息1.1.2竖向位移监测，目的是监测基坑围护墙顶、墙后地表与立柱的竖向位移信息1.1.3深层水平位移监测，目的是监测围护墙体或基坑周围土体的深层水平位移信息1.1.4倾斜监测，目的是监测建筑物倾斜度、倾斜方向和倾斜速率信息1.1.5裂缝监测，目的是监测裂缝的位置、走向、长度、宽度及变化程度此外还有支护结构内力监测、土压力监测、孔隙水压力监测、地下水位监测、锚杆拉力监测1.2基坑施工监测的特点1.2.1时效性基坑监测是配合降水和开挖过程，有鲜明的时间性，测【XXX】本文由XXX老师精心收编整理，同学们定要好好复！量结果是动态变化的，因此深基坑施工中监测需随时进行，通常是1次/d，在测量对象变化快的关键时期，可能每天需进行数次。
基坑监测的时效性要求对应的方法和设备具有采集数据快、全天候工作的能力，甚至适应夜晚或大雾天气等严酷的环境条件。
1.2.2高精度在施工中，基坑变形速率可能在0.1mm/d以下，要测这样的变形精度，常用测量方法和仪器部不能胜任，因此基坑施工中的测量通常采用特殊的高精度仪器。
1.2.3等精度基坑施工中的监测通常只需求测得相对变化值，而不要求丈量绝对值。
例如，通俗丈量要求将修建物在地面定位，这是一个绝对量坐标及高程的丈量，而在基坑边壁变形丈量中，只需求测定边壁相对于原来基准位置的位移即可，而边壁原来的位置(坐标及高程)可能完全不需要知道。
由于这个鲜明的特点，使得深基坑施工监测有其自身规律。
深基坑支护结构变形控制与监测
二、 基坑 变形 机理 及影 响 因素
１基坑 施 工 中的 变形 机理
ｋ 为 测段 的 长度 ０ ｉ 为倾 角 △ｉ 为 位移 变化 值
－ １ 测 斜仪 测 点布 置 图 根 据 上 式 测 得 数 据 绘 制 出 水 平 变 位 曲 图３ 线。
４ ． 数 据 优 化 处 理
利用桩体测斜仪在基坑壁按０ ． ５ ｍ 点距从 ■ 下 往上 进行 测 点布 置 ， 测 斜仪 布 置 图如 图３ — １ ■ 要求， 根据基坑土质的不 同和周围建筑物的影响， 根据支护周围土体参数和 所 示 。通过 取 点数 据 可 以根据 下 式进 行 计算 支 护结 构 的 相关 参 数 事先 预 测支 护 结 构 的变 形量 ， 研 究 基坑 开 挖 变形 量 对施 位 移变 化 ： 工 质量 和 周 围环境 的影 响 ， 就具 有 十分 重 要 的意 义 。 △ ｉ ＝Ｌ ｓ ｉ ｎ ０ ｉ
筠
基坑 在 开 挖过 程 中 ， 由于周 围土 体 的 应力 载 荷 发 生 了变 化 ， 改 变 了原 有 应力平衡状态 ， 使得周 围土体产生了新的应力挤压变形 ， 土体在卸荷过程 中 发生 水 平 移动 ， 使 支护 结 构 发生 水 平 位 移 ， 从 而产 生 土 体移 动引 起 的 地表 开
靛体位移 ／ ｈ
２ ｏ ｌ ５ ｌ Ｏ ５ Ｏ － ５
裂和垂直沉降。 另外 ， 在有支护结构或支护桩存在的基坑 内， 基坑内侧土体垂 直向的卸荷而产生坑底隆起变形。 因此 ， 基坑变形主要表现为围护结构位移、 周 边 地表 沉 降及 基 坑底 部 隆起 三种 情 况 。 这 些 变形 容 易引 起 基坑 内墙 体 或桩 的变化 ， 影响施工质量 ， 带来质量隐患。
深基坑工程施工变形的监测和分析
深基坑工程施工变形的监测和分析摘要：变形监测是利用专用的仪器和方法来持续观测变形结构的变形现象，对其变形状态进行分析，并预测其发展动态的各项工作。
实施变形监测的主要目的就是在各种荷载和外力作用下，明确变形体的形状、大小以及位置变化的空间状态以及时间特点。
在精密工程实际测量过程中，最常见的变形体有：深基坑、大坝、高层建筑物、隧道以及地铁等。
通过实施变形监测可以掌握和精准科学地分析变形体各部位的实际变形情况，进而做出提前预报，这对于整个工程质量控制和施工管理来讲，十分重要。
基于此，本文将对深基坑工程施工变形的监测进行分析。
关键词：深基坑工程；施工变形；变形监测1 基坑工程变形监测概述基坑工程变形监测首先应该确定监测对象及监测项目两部分，基坑工程结构不同、所处环境不同，变形监测的侧重点也不同。
确定合理有效的监测对象、监测项目，既能起到监测预警的作用，又能提高监测效率、节省监测成本，是基坑工程变形监测的关键控制点。
基坑工程变形监测对象一般包括基坑支护结构本身，基坑周边土体、地下水、地下管线以及基坑周边建(构)筑物、重要道路等等；监测项目一般包括位移监测(水平位移和竖向位移)、倾斜监测、土压力监测、地下水位监测、内力监测等等。
监测对象和监测项目的最终确定一般应遵循如下程序：首先根据基坑工程专项设计方案中对变形监测部分的设计要求，收集本项目相关地质、勘察、周边环境等资料，结合相关规范规定，初步确定监测对象及监测项目、并编制本项目基坑工程初步变形监测方案；然后组织专业技术人员现场实地踏勘，实地检核变形监测方案技术指标及条件因素，对于存在与现场条件不符、或有遗漏、有安全隐患部分等需进行基坑工程变形监测方案修编，做到监测方案与实际相符，真正起到基坑工程变形监测预警作用，保证监测成本合理高效；再将包含监测对象、监测项目在内的监测方案、监测成本预算提交建设单位，组织设计单位、专家等进行技术、成本等论证；最后根据论证意见再对包含监测对象、监测项目在内的监测方案进行修改审批，经审批的监测方案即可作为监测依据进行基坑工程监测工作。
基坑支护变形监测记录
基坑支护变形监测记录基坑支护变形监测是指在土木工程施工中对基坑支护体进行变形监测的过程。
基坑支护是为了保证土方开挖过程中土体的稳定性而进行的一系列工程措施。
基坑支护体变形监测是对这些措施的有效性进行评估的重要手段，有助于保障施工的安全和质量。
1.监测目的：需要明确该次监测的目的以及所要达到的效果。
例如，是否为了评估施工前后地下水位变化对支护体的影响，或者评估施工过程中支护体的变形情况等。
2.监测方法：记录使用的监测方法，包括监测设备、监测点布置和监测周期等。
常用的监测方法有测量孔法、全站仪法、倾斜仪法等。
3.监测过程：详细记录监测过程中的操作步骤、监测点的选择和布置情况、监测设备的使用情况等。
同时，还需记录监测过程中发现的问题和解决措施，如监测点测不出数据、设备故障等。
4.监测数据：将监测得到的原始数据进行整理和汇总，包括监测点的测量数据和变形量计算结果等。
对于监测点，需要记录测量时间、测量参数、测量值、测量精度等。
5.数据处理与分析：对监测数据进行处理与分析，包括数据的平滑处理、趋势分析、变形特征分析等。
根据分析结果，评估支护体的变形情况以及是否符合设计要求，进一步指导施工工艺的调整和优化。
6.结论与建议：根据监测数据的分析结果，给出本次监测的结论和建议。
结论应明确地评估支护体的安全性和稳定性，是否需要调整支护体结构或施工工艺等。
建议可以包括加强支护措施、改进施工方法或者增加监测频率等。
7.监测报告：将监测记录整理成监测报告，报告中应包含本次监测的目的、方法、过程、数据、分析结果、结论和建议等。
监测报告是对监测工作的总结和总结，并提供给相关人员进行参考。
基坑支护变形监测记录的重要性不可忽视。
通过监测记录，可以实时了解基坑支护体的变形情况，及时发现问题并采取措施，确保施工的安全性和质量。
基坑支护变形监测记录是施工单位与监理单位交流的重要依据之一，同时也为后续类似工程提供参考和经验。
因此，对基坑支护变形监测记录的编写和整理要严谨，尽量详细和准确，以便后续的分析和研究。
