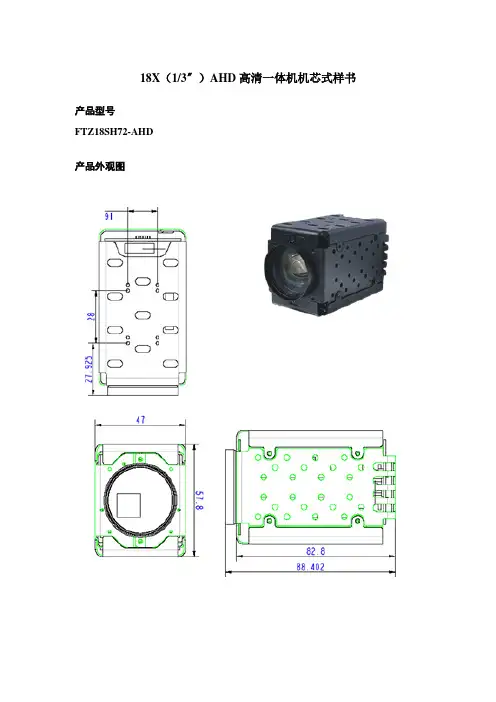

菲特18倍AHD高清机芯规格书
18X（1/3〞）AHD高清一体机机芯式样书产品型号FTZ18SH72-AHD产品外观图规格参数引脚定义9P FPC 的接口定义是：(第一脚如上图所示位置) ① ②③ ④⑤⑥⑦⑧⑨菜单扩展设置命令：MENU: 菜单第一页菜单：LANG ENADDR 01BAUD 9600OSD-DISP ON/OFFADDR-DISP ON/OFFD-ZOOM ON/OFFD&N AUTO/COL/BW/CDSD&N-LV 0～31N&D-LV 0～31MIRROR OFF/LR/UD/FLIP第二页菜单：AE AUTO)/MANUAL/IRIS/SHUTTDSS 00IRIS 08SHUTTER 00GAIN 00AGC 0-31BRIGHT 0-31CONTRAST 0-31SHARPNESS 0-31SATURATION 0-31第三页菜单：ATR OFF/LOW/MID/HIGH2D-NR 00/01/02/033D-NR 00/01/02/03WB AUTO/ATW/PUSH/HOLD/CRS/FLUO/IN/OUT/MANU/USER RGAIN 00BGAIN 00DE-FOG 00/01/02/03OUTPUT AHDFORMATE 720/25,720/30,720/50,720/60,1080/25,1080/30 BLC ON/OFF第四页菜单：HLC 00ZOOM 18DZOOM 01Command ListFOCUS AF/MFZ-SAVE ON/OFFF-RANGE 1.8MZDISP-POS LU/RD/RU/LD/LU+1/LU+2/RD-1/RD-2/RU-1/RU-2/LD+1/LD+2RESETSAVE-EXIT操作：菜单光标上下： ZOOM TELE命令 ZOOM WIDE命令（见标准协议命令）菜单光标左右： FOCUS NEAR命令 FOCUS FAR命令（见标准协议命令）菜单上下左右连续操作间隔需200ms以上翻页操作：在第一页最后一行光标向下则翻到第二页第一行在第二页第一行光标向上则翻到第一页最后一行ADDR(地址)，(BAUD)波特率 OUTPUT（视频输出格式）修改不立即生效，在退出菜单后才生效。
宁波迪泰电子 海洋系列船用卫星电视接收系统说明书
注：【场强允许的情况下也可在外国接收国外的卫星，参数需要事先告 知本公司进行设置】
1
DITEL
1.3 设备特点 1） 采用鸭蛋型时尚外形设计，操作简单，安装方便，实现自动控制，无需 繁琐操作，为客户提供超高清的电视节目。 2） 采用广域信号场强锁定寻星法，效率高，跟踪灵敏，大大加快了寻星速 度，最快 3S 内锁定卫星，最低 30S 内锁定卫星，感受快速搜星体验。 3） 采用高效率环焦天线，采购进口元器件，欧洲标准的加工工艺。 4） 精密、高效传动方案，高效快速的跟踪模块设计，静态、动态全方位锁
失锁时间＜60S, 重锁时间＜3S 失锁时间≥60S, 重锁时间 ＜10S
跟踪制动系统
方位制动，俯仰制动
天线接收参数
输入频率
10700~13400MHz
本振频率
10750±2MHz
极化方式
左右旋圆极化
天线接收增益
34.5dBi
34.5dBi
36.2dBi
静态功率
18W
18W
24W
动态功率
24W
24W
5
SYWV-75-5 同轴线
2 根/1.5 米
6
产品说明书
1份
7
合格证
1份
8
切换开关
若干
9
接收机
若干
10
功分器
若干
11
放大器
若干
备注 标配 标配 标配 标配 标配 标配 标配 选配 选配 选配 选配
注： 1. 使用前请按照产品配置清单或与经销商的合同内的配置清单检查天
线、配件是否齐全。
编码规范
C#编程规范Version 2.0目录第一章概述 (4)规范制定原则 (4)术语定义 (4)Pascal 大小写 (4)Camel 大小写 (4)文件命名组织 (4)1.3.1文件命名 (4)1.3.2文件注释 (4)第二章代码外观 (6)2.1列宽 (6)2.2换行 (6)2.3缩进 (6)2.4空行 (6)2.5空格 (6)2.6括号-() (7)2.7花括号-{} (7)第三章程序注释 (9)3.4注释概述 ............................................................................................... 错误！未定义书签。
3.2文档型注释 (9)3.3类C注释 (9)3.4单行注释 (9)3.5注释标签 (10)第四章申明 (11)4.1每行声明数 (11)4.2初始化 (11)4.3位置 (11)4.4类和接口的声明 (12)4.5字段的声明 (12)第五章命名规范 (13)5.1命名概述 (13)5.2大小写规则 (13)5.3缩写 (14)5.4命名空间 (14)5.5类 (15)5.6接口 (15)5.7属性(A TTRIBUTE) (16)5.8枚举(E NUM) (16)5.9参数 (16)5.10方法 (17)5.11属性(PROPERTY) (17)5.12事件 (18)5.13常量(CONST) (20)5.14字段 (20)5.15静态字段 (21)5.16集合 (21)5.17措词 (21)第六章语句 (23)6.1每行一个语句 (23)6.2复合语句 (23)6.3RETURN 语句 (23)6.4IF、 IF-ELSE、IF ELSE-IF 语句 (23)6.4 FOR、FOREACH 语句 (24)6.5WHILE 语句 (24)6.7.DO - WHILE 语句 (25)6.8.SWITCH - CASE 语句 (25)6.9.TRY - CATCH 语句 (25)ING 块语句 (26)6.11.GOTO 语句 (26)第七章控件命名规则 (27)7.1命名方法 (27)7.2主要控件名简写对照表 (27)第八章其他 (27)8.1表达式 (27)8.2类型转换 (27)附录一:匈牙利命名法......................................................................................... 错误！未定义书签。
西湖电视机说明书
西湖电视机说明书篇一：说明说明书中提到的北京837型电视机其机芯（TA四片机）为：东芝X53P；使用此机芯的还有西湖37CD7A型等。
它采用了4片集成电路，分别为中频通道集成电路TA7607AP、伴音集成电路TA7176AP、行场扫描集成电路TA7609AP和彩色解码集成电路TA7193AP。
金星C56-402型电视机机芯采用日立NP8C型机芯，使用此机芯的还有福日HFC-450型等。
它采用了4片中规模集成电路，即中频通道集成电路HA11215A、伴音集成电路HA1124A、行场扫描集成电路HA11235和彩色解码集成电路TA7193AP。
西湖54CD6型电视机机芯（TA二片机）采用东芝L851型，使用此机芯的还有华日C47J-3型等。
在主电路中，它采用了二片集成电路，即中频通道和伴音小信号处理集成电路TA7680AP，行场扫描、彩色解码和亮度信号处理集成电路TA7698AP。
白平衡的调整（暗平衡和亮平衡调整）白平衡是指彩色电视机在接收黑白图象时，或在彩色图象的黑白部分上，在任何对比度和亮度和亮度情况下都不带彩色。
由于彩色电视机显象管中的电子枪制造上的工艺误差，3束电子束的截止点和调制特性并不完全相同，同时3种萤光粉的发光效率和电光特性也不一定相同。
白平衡调整就是使3束电子束的截止点和调制特性接近于一致。
白平衡调整又分暗平衡调整和亮平衡调整。
使各电子束截止点一致即为暗平衡调整；亮平衡调整是使3支电子枪的调制特性接近于一致，实际上是调整3束电子束的信号电流比例来达到的。
第一步，让电视机接收黑白图象或接收彩色图象，把色饱和度调至最小（呈黑白图象），将加速极（G2）电位器调整到亮度最小位置，使荧光屏上不出现光栅。
然后拔下主电路板上的亮度信号插头P520，短接主板上的“J”和“H”端子（或把维修开关搬到ON），使场扫描电路不工作，荧光屏上只可能出现一条水平亮线。
第二步，将截止电西半球器R577、R588、R559置于中间位置，将加速极电位器顺时针方向缓慢旋转，当出现到第地条基色水平亮线时停止旋转，然后再旋转已出现亮线的各基色截止电位器，使这两条基色水平亮线消失。
用户使用手册海康球机
用户使用手册一体化智能高速球安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告事项提醒用户防范潜在的死亡或严重伤害危险。
注意事项提醒用户防范潜在的伤害或财产损失危险。
警告1.请使用提供的电源适配器。
（使用其它电源适配器可能会导致火灾、电击或损坏设备。
）2.请不要将多个球机连接至同一电源适配器。
（超过适配器负载量，可能会产生过多热量或导致火灾。
）3.电源线插头插入电源插座时，请将插头插接牢靠。
4．在墙壁或天花板上安装本产品时，请牢固地固定住球机。
5．如该球机中出现冒烟现象，或产生恶臭，或发出杂音，请立即关掉电源并且将电源线拔掉，并同服务中心联系。
6.如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。
（对未经认可的修改或维修所导致的问题，海康威视不承担责任。
）注意1.请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。
避免将设备安装到表面震动或容易受到冲击的地方。
（忽视此项可能会损坏设备）2.请不要在高温（超过60℃）或低温（低于－20℃）或高湿度地点安装设备。
（这可能会导致火灾或电击。
）3．在室内使用的球罩，不能暴露安装于可能淋到雨或非常潮湿的地方。
4．避免将设备放在阳光直射地点、或通风不良的地点，或如加热器或暖气等热源附近。
（忽视此项可能会导致火灾危险。
）目录第1章简介错误!未指定书签。
1.1产品说明 ....................................................................................错误!未指定书签。
1.2外观 ............................................................................................错误!未指定书签。
狄耐克模拟主机说明书(AOPD-A-03)
本公司保留修改本说明书内容和相关产品技术规格的权利。本说明书中的 内容若有变动，恕不另行通知。如您有任何疑义，请尽快与我们联系，我们将 竭诚为您服务，再次感谢您使用本公司产品。
智能楼宇对讲系统
1.5 产品执行标准
1.《GA/T 72-2005 楼寓对讲系统及电控防盗门通用技术标准》 2.《GA/T 678-2007 联网型可视对讲系统技术标准》
1.6 装配清单 型号：D-A1
型号：D-B1
螺丝
型号：D-A3
螺丝
型号：D-A7
螺丝
后盖堵头密封圈 螺丝扳手
螺丝
螺丝扳手
第二章 基本操作
2.1 呼叫室内分机 2.1.1 门口机呼叫室内分机
如果门口机所连接的大门打开时间超过120秒，则门口机会向管理中心发送报警 信号，随后管理中心发出报警声。
（值班人员可按管理中心上的“警情”键来查询警情信息。） 2.5 防拆功能（可选）
如果门口机面盖被打开，则门口机立即向管理中心发送报警信号。管理中心发出 报警声。
（值班人员可按管理中心上的“警情”键来查询警情信息。）
可视门口机：5W 3.待机功耗：2W 4.显示屏：6位数码管（LED）、4行点阵屏（LCD） 5.分辨率：4行点阵屏（LCD）：128*64 6.工作温度：6位数码管（LED）：-40～+70℃
4行点阵屏（LCD）：-10～+70℃ 7.相对湿度：20～93%
-3-
智能楼宇对讲系统
8.IP防护等级：D-A1、D-B1：IP33 D-A3：IP53 D-A7：IP55
第四章 门口机接线图 .............................24 第五章 系统连接图 ...............................26 第六章 联网配置图 ...............................31 第七章 安装说明 .................................34 第八章 常见问题 .................................38 第九章 安全&注意事项 ............................39
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18X（1/3〞）TVI高清一体机机芯式样书产品型号
FTZ18SH72-TVI FTZ18SH108-TVI
产品外观图
规格参数
CVI/TVI/AHD 尾板接口线序图
CVI/TVI/AHD 机芯分两种机型:
串口模式机型:
与球机解码板通过9P 连接器连接，线序如上图所示。
同轴控制命令通过串口发送给球机，解码板解析同轴控制命令实现同
轴控制。
485模式机型：
与球机解码板通过9P 连接器连接，另外还需要2根线连接内485与球
机485.
同轴控制命令通过内485发送给球机，解码板解析同轴控制命令实现
同轴控制。
注意：串口模式机芯和485模式机芯区别在于同轴控制命令下发到球机的方式，前者为串口下发，后者为485下发，其他部分均相同。
9P 连接球机
GND NC GND VOUT GND 12V GND TX RX
内485发送
485B 485A NC NC
CVI/TVI/AHD（AHD暂时不支持同轴控制）串口模式与球机配合连接图
球机厂家配合需要做如下几点修改。
1.球机OSD引入视频干扰，解码方法:
A.换CVI/TVI/AHD专用的OSD芯片.
B.发送命令调用我公司机芯的字符来帮
球机显示菜单.
2．同轴控制，球机接收到同轴控制命令后需要根据CVI/TVI/AHD的协议解析出同轴控制命令，才能实现同轴控制。
CVI/TVI/AHD（AHD暂时不支持同轴控制）485模式与球机配合连接图
球机厂家配合需要做如下几点修改。
1.球机OSD引入视频干扰，解码方法:
A.换CVI/TVI/AHD专用的OSD芯片.
B.发送命令调用我公司机芯的字符来帮
球机显示菜单.
2.滑环需要增加两根线，接到机芯的4P接口和球机485之间，用来发送同轴控制命令，线序如上图。
3．同轴控制，球机接收到同轴控制命令后需要根据CVI/TVI/AHD的协议解析出同轴控制命令，才能实现同轴控制。
部分TVI同轴命令
命令格式同步头地址码命令数据1-4 校验和
固定命令: B5 00 74 10 01 00 01 3B
松开按键: B5 01 14 00 00 00 00 CA
变倍+: B5 01 13 04 00 00 00 CD
变倍-: B5 01 12 04 00 00 00 CC
变焦+: B5 01 10 00 00 00 00 C6
变焦-: B5 01 11 00 00 00 00 C7
光圈+: B5 01 0F 00 00 00 00 C5
光圈-: B5 01 0E 00 00 00 00 C4
上: B5 01 06 24 00 00 00 E0
右上: B5 01 0C 24 24 00 00 0A
右: B5 01 08 00 24 00 00 E2
右下: B5 01 0D 24 24 00 00 0B
下: B5 01 07 24 00 00 00 E1
左下: B5 01 0B 24 24 00 00 09
左: B5 01 09 00 24 00 00 E3
左上: B5 01 0A 24 24 00 00 08
自动: B5 01 17 63 00 00 00 30
菜单: B5 01 17 5F 00 00 00 2C
调用预置点: B5 01 17 01 00 00 00 CE (数据1为预置点号1~255)
调用巡航: B5 01 17 23 00 00 00 F0 (数据1为巡航范围23~26对应1-4)
停止巡航: B5 01 14 00 00 00 00 CA
调用轨迹: B5 01 1A 00 00 00 00 D0
停止轨迹: B5 01 14 00 00 00 00 CA
守望一键巡航: B5 01 51 00 01 00 50 58
停止守望一键巡航: B5 01 51 00 00 00 00 07
守望巡航1: B5 01 51 00 01 00 10 18
停止守望巡航1: B5 01 51 00 00 00 00 07
守望预置点1: B5 01 51 00 01 00 00 08
停止守望预置点1: B5 01 51 00 00 00 00 07
区域扫描: B5 01 55 00 00 00 00 0B/B5 01 56 00 00 00 00 0C
一键恢复: B5 01 53 00 00 00 00 09
机芯菜单
扩展设置命令：
MENU: 菜单
第一页菜单：
LANG(语言) EN
ADDR(地址) 01
BAUD(波特率) 9600
OSD-DISPOSD(显示) ON/OFF
OEM-ZOOM(倍数最大值) 18
FOCUS(聚焦方式) AF（自动）/MF（手动）/TRIG（触发）
D&NICR(切换) AUTO（自动）/COL（彩色）/BW（黑白）
D&N-LV(彩转黑切换值) 0～31
N&D-LV(黑转彩切换值) 0～31
MIRROR(镜像) OFF(关)/LR(左右)/UD(上下)/FLIP(翻转) OUTPUT(视频输出格式) 1080P@25 / 1080P@30 / 720P@25 /720P@30
第二页菜单：
IRIS(光圈) AUTO(自动)
WB(白平衡) ATW(自动)/FULL/HOLD
WDR(宽动态) ON/OFF
AGC(自动增益控制) 0-31
2D-NR(2D降噪) 0～5
BRIGHT(亮度) 0-31
CONTRAST(对比度) 0-31
SATURATION(饱和度) 0-31
SHARPNESS(锐度) 0-31
RESET(复位)
SAVE-EXIT(保存退出)
操作：
菜单光标上下： ZOOM TELE命令 ZOOM WIDE命令（见标准协议命令）
菜单光标左右： FOCUS NEAR命令 FOCUS FAR命令（见标准协议命令）
菜单上下左右连续操作间隔需200ms以上
翻页操作：在第一页最后一行光标向下则翻到第二页第一行
在第二页第一行光标向上则翻到第一页最后一行
ADDR(地址)，(BAUD)波特率 OUTPUT（视频输出格式）修改不立即生效，在退出菜单后才生效。
ADDR(地址) 和 (BAUD)波特率默认锁定，不可修改
菜单中FOCUS 模式的TRIG为变倍触发（只在变倍完成后会有一次聚焦，然后不再对焦）
菜单复位功能：进入菜单第二页，光标上下移动到“复位”处，NEAR/FAR进行复位
复位后地址（ADDR）, 波特率(BAUD)和视频输出格式（OUTPUT）会保持进入菜单之前的值，其他的数据将回复到出厂默认值。
同时会退出菜单。
Command List
SONY协议高清命令列表
（注明：命令中红色标记项为可选项，根据产品型号对应功能。
）
Function Command List
饱和度设置（扩展命令）
对比度设置（扩展命令）
标准协议命令：
VISCA Command Setting Values Register Setting:
Exposure Control
Zoom Ratio Optical Zoom
Zoom Ratio Optical Zoom
Title setting
编号50H～52H为扩展字符。
