发动机排放系统电路工作原理
SCR系统的工作原理
SCR系统的工作原理SCR系统，即选择性催化还原系统（Selective Catalytic Reduction System），是一种用于降低柴油发动机尾气中氮氧化物（NOx）排放的排放控制技术。
本文将详细介绍SCR系统的工作原理。
一、SCR系统的组成SCR系统主要由催化剂、尿素喷射系统、氨气传感器和控制单元等组成。
1. 催化剂：SCR系统中的催化剂通常采用氨基催化剂，如氨基硅胶、氨基钼酸盐等。
催化剂的作用是将尾气中的氮氧化物与尿素（NH3）反应生成氮气（N2）和水蒸气（H2O）。
2. 尿素喷射系统：尿素喷射系统由尿素储存罐、尿素泵、尿素喷射器等组成。
尿素喷射系统的作用是将尿素溶液喷射到催化剂前，通过催化剂的作用将尿素分解为氨气和二氧化碳。
3. 氨气传感器：氨气传感器用于监测尾气中氨气的浓度，以确保SCR系统的正常工作。
当氨气浓度过高或者过低时，控制单元可以相应调整尿素喷射量，以保持SCR系统的效率。
4. 控制单元：控制单元是SCR系统的核心，负责监测和控制SCR系统的各个组件。
它通过接收氨气传感器的信号，调整尿素喷射量，以实现对尾气中氮氧化物的有效还原。
二、SCR系统的工作原理SCR系统的工作原理可以分为以下几个步骤：1. 尾气进入SCR催化剂：发动机排出的尾气首先进入SCR催化剂。
催化剂的作用是将尾气中的氮氧化物与尿素溶液中的氨气发生反应，生成氮气和水蒸气。
2. 尿素喷射：尿素喷射系统会根据氨气传感器的信号，控制尿素喷射量。
尿素喷射器将尿素溶液喷射到催化剂前，尿素在催化剂的作用下分解为氨气和二氧化碳。
3. 氨气与氮氧化物反应：催化剂表面的氨气与尾气中的氮氧化物发生反应，生成氮气和水蒸气。
反应的化学方程式为：4NO + 4NH3 + O2 → 4N2 + 6H2O。
4. 尾气排放：经过SCR系统的处理，尾气中的氮氧化物被还原为无害的氮气和水蒸气。
处理后的尾气通过排气管排出。
三、SCR系统的优势SCR系统具有以下几个优势：1. 高效降低氮氧化物排放：SCR系统能够将尾气中的氮氧化物有效还原，使其排放量大幅降低，符合环保要求。
汽车发动机电控系统的组成及工作原理
汽车发动机电控系统的组成及工作原理一、引言汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。
本文将从组成和工作原理两个方面详细介绍汽车发动机电控系统。
二、组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器传感器是汽车发动机电控系统中最重要的组成部分之一。
它们的作用是将各种参数转换为电信号，供电脑进行处理。
常见的传感器包括氧气传感器、水温传感器、空气流量计等。
2. 电脑电脑是控制整个汽车发动机电控系统的核心部件。
它接收来自各种传感器的信号，并根据程序进行计算和处理，最终输出指令到执行机构。
不同型号和品牌的汽车使用不同类型和规格的电脑。
3. 执行机构执行机构负责根据来自电脑的指令，对发动机进行各种操作。
常见的执行机构包括喷油嘴、点火线圈等。
4. 通讯总线通讯总线用于将各个部件之间的信号进行传输和交换。
它可以分为CAN总线、LIN总线等。
5. 电源系统电源系统是汽车发动机电控系统的基础。
它包括蓄电池、发电机等。
三、工作原理汽车发动机电控系统的工作原理可以分为以下几个步骤：1. 传感器采集数据当发动机运转时，各种传感器会不断采集发动机的数据，比如水温、氧气含量、空气流量等。
2. 信号转换传感器采集到的数据会被转换成数字信号，并通过通讯总线发送给电脑。
3. 数据处理电脑接收到来自传感器的数据后，会根据预设程序进行计算和处理，并输出指令到执行机构。
4. 执行操作执行机构会根据来自电脑的指令，对发动机进行各种操作。
比如喷油嘴会根据指令喷出适量燃油，点火线圈则会在合适时刻点火。
5. 监测反馈整个过程中，电脑不断监测和反馈各种参数，并根据反馈信息对操作进行微调。
比如当水温过高时，电脑会减少燃油喷射量，以降低发动机温度。
四、总结汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。
排气再循环(EGR)系统原理说明
排气再循环系统（EGR）燃烧原理：燃烧温度越高，NOx产生越多，在最适合于燃烧的点火时期点火及最经济的空燃比时，产生的NOx最多。
为了减少NOx的排放，应该考虑不利于燃烧的空燃比及点火时期，可是这样又容易产生不完全燃烧,增加HC及CO的排放，还会使发动机的功率下降。
可以较好地解决这一矛盾的技术称为排气再循环技术 (Exhaust Gas Recirculation),缩写为EGR。
EGR可使发动机排出气体的一部分重新进入进气系统，引入不活性气体(主要是CO2)到燃烧室，增加燃烧室内气体的热容量，使最高燃烧温度下降，故可抑制 NOx的生成。
下面简单介绍一下EGR系统的工作原理：EGR（废气再循环系统），主要用来降低废气中氮氧化合物的排放量。
其原理如上图所示。
ECU根据发动机转速、负荷（节气门开度）、温度、进气流量、排气温度控制电磁阀适时地打开，进气管真空经电磁阀进入EGR阀真空膜室，膜片拉杆将EGR阀门打开，排气中的少部分废气经EGR阀进入进气系统，与混合气混合后进入气缸参与燃烧，降低了燃烧时气缸中的温度，因NOx是在高温富氧的条件下生成的，故抑制了NOx的生成，从而降低了废气中的NOx的含量。
EGR系统的主要元件是位于进气歧管上的EGR阀。
在发动机暖机运转和转速超过怠速时，EGR阀开启，使少量的废气进入进气歧管，与可燃混合气一起进入燃烧室；当发动机在怠速、低速、小负荷、及冷机时，为了避免发动机的动力性能受到影响，ECU控制EGR阀关闭。
EGR阀中有一与其做成一体的EGR阀位置传感器（EVP Sensor），该传感器是一电位计式位移传感器，用于检测EGR阀的实际位置，输出相应电压信号给控制器，控制器据此判断阀门是否对ECU的指令做出正确响应。
同时，它的信号输出也是发动机ECU计算废气再循环流量的依据。
通常，EVP 传感器是一个三线传感器，一条是发动机ECU提供的电源电压，另外一条是传感器的接地线，第三条是传感器给发动机ECU的反馈信号输出线；在EGR 阀关闭时产生1V以下的电压，在EGR阀打开时产生5V以下的电压。
汽车发动机排气系统工作原理
汽车发动机排气系统工作原理汽车发动机排气系统是发动机的重要组成部分，它的功能是将燃烧产生的废气从发动机中排出，并起到净化环境和提高发动机性能的作用。
本文将从排气系统的组成、工作原理和主要组件等方面进行介绍。
一、排气系统的组成汽车发动机排气系统由排气歧管、催化转化器、消声器和尾气管等组成。
1. 排气歧管：排气歧管是连接发动机缸体和催化转化器的管道，它的设计能够将发动机排出的废气有效地输送到催化转化器，提供最佳的排气流动性能。
2. 催化转化器：催化转化器是排气系统中的核心部件，其主要作用是将废气中的有害物质，如一氧化碳、氮氧化物等，转化为无害的物质。
它通过使用催化剂，如铂、钯等，将废气中的有害成分催化氧化或还原，从而净化废气。
3. 消声器：消声器是用来减少发动机排气产生的噪音的装置。
它通过运用消音原理和吸声材料，使废气的流动能够产生适当的阻尼和吸收，从而达到降低噪音的效果。
4. 尾气管：尾气管是将经过处理的废气排放到大气中的管道。
一般情况下，尾气管上还会装有尾气嘴，用来改变排气流动的方向和形态，以达到净化环境和美观的目的。
二、排气系统的工作原理汽车发动机排气系统的工作过程主要包括四个步骤：进气、压缩、燃烧和排气。
在这四个步骤中，排气是其中一个最重要的环节。
1. 进气：汽车发动机通过进气门将空气和燃油混合物吸入到气缸内，形成可燃气体。
2. 压缩：活塞向气缸内移动，将进气混合物压缩，增加其密度和压力，为燃烧创造条件。
3. 燃烧：发动机点火后，点燃进气混合物，产生高温高压气体，释放能量推动活塞做功。
4. 排气：在燃烧后，废气会产生，并通过排气门排出。
排气门在发动机的特定时机打开，废气经过排气歧管和催化转化器等组件后，经过消声器减少噪音，并最终排出尾气管。
三、排气系统的主要组件及其功能1. 废气涡轮增压器（可选）：它利用废气的能量驱动涡轮从而帮助提高发动机的进气效率。
2. 废气再循环系统（EGR）：EGR系统将一部分排气重新引入到气缸中，减少氮氧化物的生成和发动机燃烧过程的温度，提高燃烧效率和降低排放。
汽车排放控制系统的原理和检修方法
汽车排放控制系统的原理和检修方法一、汽车排放控制系统的原理汽车排放控制系统主要由以下几个部分组成：1、燃油蒸发控制系统（EVAP）燃油蒸发控制系统的主要作用是防止燃油箱内的燃油蒸气逸入大气中。
燃油箱内的燃油蒸气通过活性炭罐被吸附，当发动机运行时，进气歧管内的真空度将活性炭罐内的燃油蒸气吸入发动机燃烧。
2、废气再循环系统（EGR）废气再循环系统将一部分废气引入进气歧管，与新鲜空气混合后进入气缸参与燃烧。
这降低了燃烧室内的最高温度，从而减少氮氧化物（NOx）的生成。
3、三元催化转化器（TWC）三元催化转化器是汽车排放控制系统中最重要的部件之一。
它能够同时将尾气中的一氧化碳（CO）、碳氢化合物（HC）和氮氧化物（NOx）转化为无害物质，如二氧化碳（CO₂）、氮气（N₂）和水（H₂O）。
4、氧传感器氧传感器用于监测排气中的氧含量，并将信号反馈给发动机控制单元（ECU）。
ECU 根据氧传感器的信号调整燃油喷射量，以确保燃油燃烧充分，减少有害气体排放。
5、二次空气喷射系统二次空气喷射系统将新鲜空气引入排气歧管，促进废气中的一氧化碳和碳氢化合物进一步氧化，降低尾气排放。
二、汽车排放控制系统的检修方法1、外观检查首先，对排放控制系统的各个部件进行外观检查，查看是否有明显的损坏、泄漏、连接松动等情况。
例如，检查燃油管路是否有渗漏，EGR 阀和管路是否堵塞，氧传感器插头是否松动等。
2、故障码读取使用汽车故障诊断仪读取发动机控制单元中存储的故障码。
故障码可以提供有关排放控制系统故障的重要线索，帮助确定故障的大致范围。
3、数据流分析通过故障诊断仪读取排放控制系统相关的数据流，如氧传感器信号、EGR 阀开度、燃油修正值等。
对比正常数据，分析是否存在异常。
4、部件测试（1）燃油蒸发控制系统可以使用专用的烟雾测试仪检查燃油蒸发系统是否存在泄漏。
同时，检查活性炭罐是否堵塞，电磁阀工作是否正常。
（2）废气再循环系统检查 EGR 阀是否能够正常开启和关闭，可以通过真空驱动或电子控制的方式进行测试。

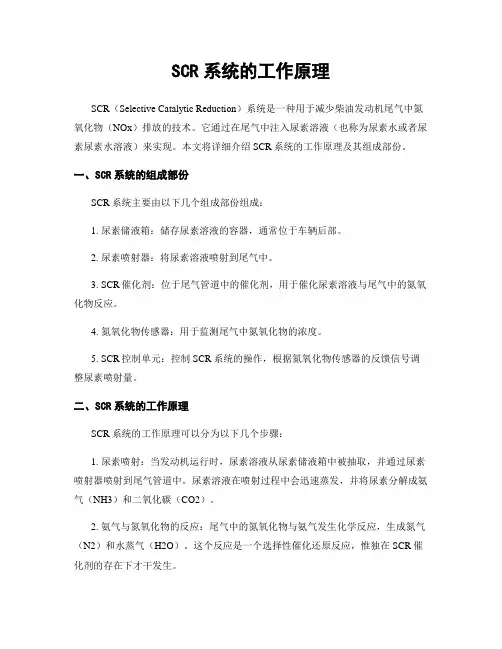

SCR系统的工作原理
SCR系统的工作原理SCR（Selective Catalytic Reduction）系统是一种用于减少柴油发动机尾气中氮氧化物（NOx）排放的技术。
它通过在尾气中注入尿素溶液（也称为尿素水或者尿素尿素水溶液）来实现。
本文将详细介绍SCR系统的工作原理及其组成部份。
一、SCR系统的组成部份SCR系统主要由以下几个组成部份组成：1. 尿素储液箱：储存尿素溶液的容器，通常位于车辆后部。
2. 尿素喷射器：将尿素溶液喷射到尾气中。
3. SCR催化剂：位于尾气管道中的催化剂，用于催化尿素溶液与尾气中的氮氧化物反应。
4. 氮氧化物传感器：用于监测尾气中氮氧化物的浓度。
5. SCR控制单元：控制SCR系统的操作，根据氮氧化物传感器的反馈信号调整尿素喷射量。
二、SCR系统的工作原理SCR系统的工作原理可以分为以下几个步骤：1. 尿素喷射：当发动机运行时，尿素溶液从尿素储液箱中被抽取，并通过尿素喷射器喷射到尾气管道中。
尿素溶液在喷射过程中会迅速蒸发，并将尿素分解成氨气（NH3）和二氧化碳（CO2）。
2. 氨气与氮氧化物的反应：尾气中的氮氧化物与氨气发生化学反应，生成氮气（N2）和水蒸气（H2O）。
这个反应是一个选择性催化还原反应，惟独在SCR催化剂的存在下才干发生。
3. 催化剂的作用：SCR催化剂是由一种或者多种金属（如钒、钨、钛等）组成的，它能够提供活性位点，促进氨气与氮氧化物的反应。
催化剂的作用是加速反应速率，使反应在较低的温度下发生。
4. 氮氧化物传感器的反馈：氮氧化物传感器监测尾气中氮氧化物的浓度，并将反馈信号发送给SCR控制单元。
根据传感器的反馈信号，SCR控制单元可以调整尿素喷射量，以确保催化剂的最佳工作条件。
5. 尾气排放：经过SCR系统处理后，尾气中的氮氧化物被减少到较低的水平，从而达到减少尾气污染物排放的目的。
处理后的尾气主要由氮气、水蒸气和二氧化碳组成，对环境影响较小。
三、SCR系统的优势SCR系统具有以下几个优势：1. 高效减排：SCR系统能够有效减少柴油发动机尾气中的氮氧化物排放，达到严格的排放标准要求。
汽车排放系统原理
汽车排放系统原理汽车排放系统是确保车辆尾气排放符合环保标准的重要组成部分。
它通过一系列的控制和处理装置，将发动机排放的有害气体经过净化处理，以减少其对大气环境的污染。
本文将介绍汽车排放系统的原理及其工作原理。
一、排放系统组成汽车排放系统由多个部分组成，包括废气收集系统、废气处理系统和排放管道系统。
1. 废气收集系统废气收集系统负责收集发动机燃烧产生的废气，并将其引导到废气处理系统中。
它包括发动机排气管、催化转化器前置器和氧传感器等组件。
2. 废气处理系统废气处理系统主要用于净化废气，减少有害物质的排放。
其中核心的部件是催化转化器，它能够将尾气中的一氧化碳、氮氧化物和碳氢化合物等有害物质转化为较为无害的氮气、二氧化碳和水。
3. 排放管道系统排放管道系统用于将处理后的废气排放到大气中。
它包括排气管、消音器和尾气喷嘴等部件，能够降低废气排放对环境和人体健康造成的噪音和污染。
二、排放系统工作原理汽车排放系统的工作原理如下：1. 发动机燃烧过程在汽车运行时，发动机燃烧燃料产生的能量推动汽车运动，并且会产生一系列废气。
这些废气包括一氧化碳（CO）、氮氧化物（NOx）和碳氢化合物（HC）等有害物质。
2. 废气收集和净化发动机排气管将产生的废气引导到废气处理系统。
在这个过程中，氧传感器能够检测到废气中的氧气含量，并将相关信息反馈给发动机控制单元(ECU)。
3. 催化转化器的作用废气通过催化转化器时，其中的过滤网能够捕捉一部分颗粒物；同时，废气中的一氧化碳、氮氧化物和碳氢化合物等有害物质与催化剂发生作用，通过氧化反应将其转化为氮气、二氧化碳和水。
4. 排放管道系统处理后的废气最终通过排气管、消音器和尾气喷嘴等部件排放到大气中。
排气管和消音器可以减少废气排放产生的噪音，而尾气喷嘴则控制废气的排放方式和方向。
三、废气排放控制为了确保汽车排放符合环保标准，汽车排放系统还需要进行控制。
主要的控制手段有以下几种：1. 发动机管理系统发动机管理系统通过监测和控制发动机的工作状态，调整燃油供给和点火时机等参数，以达到更佳的燃烧效果，减少有害废气的产生。
汽车排气系统原理
汽车排气系统原理
汽车排气系统是指将发动机燃烧后产生的废气从汽车内部引导到车辆外部的系统。
其主要功能是排除废气，降低发动机的压力，提高燃烧效率，并保护环境。
汽车排气系统由多个部件组成，包括排气管、催化器、消声器等。
排气管是将废气从发动机引导到排气系统的管道，通常由不锈钢制成，具有耐高温和抗腐蚀性能。
催化器是位于排气管中的一个装置，通过催化反应将有害气体转化为无害物质，如将一氧化碳转化为二氧化碳。
消声器是排气系统的另一个重要组成部分，用于降低废气产生的噪音。
汽车排气系统的工作原理是基于几个关键过程。
首先，当发动机工作时，燃烧产生的废气通过排气门排出。
排气门会打开并关闭，根据发动机的工作循环控制废气的排放。
然后，废气进入排气管，并经过催化器处理。
在催化器中，废气与催化剂接触反应，将一些有害气体转化为无害物质。
最后，废气通过消声器进行降噪处理，并从排气管排出车外。
排气系统的设计对汽车性能和环境保护起着重要作用。
合理的排气系统能够提高发动机的排放效率，使汽车更加环保，并降低噪音污染。
同时，排气系统的材料选择和结构设计也会影响汽车的性能表现，如提高排气流动性能，减少发动机排气阻力，提高功率输出。
总之，汽车排气系统是确保废气安全排放的关键系统之一。
通
过合理设计和适当维护，可以提高汽车性能，减少污染和噪音排放，为人们提供更加安全和健康的出行环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 将点火开关旋至M 位，发动机ECU 的48MB4脚得到一12V 信号，于是发动机ECU 与防
盗控制盒之间进行防盗密码的核对工作，当防盗密码的核对工作成功完成后，发动机ECU 控制密封双继电器的线圈通电工作（详细过程见学习任务7）；
2. 密封双继电器的左线圈通电后，其触点闭合，为发动机ECU 供电；发动机ECU 得到密封
双继电器的供电后，进入工作状态，为进气压力传感器和进气温度传感器等提供5V 的供电，各传感器得到供电后，开始工作并为发动机ECU 提供信号；
3. 密封双继电器的右线圈通电后，其触点闭合，为前氧和后氧传感器的加热电阻供电，其电流走向为：蓄电池+→发动机舱保险盒F5、F6→密封双继电器右触点→脚的发动机内的电子开关发动机脚的发动机后氧传感器的加热电阻脚的发动机前氧传感器的加热电阻448232232ECU ML ECU ECU ND ECU NE →→→→
→搭铁；
图6-12爱丽舍轿车发动机排放控制系统的电路
4． 当前氧传感器未达到工作温度（300°C 以上），发动机电喷系统处于开环控制状态，此
时发动机ECU根据发动机转速传感器和进气压力传感器的信号确定基本喷油量，根据进气温度传感器、水温传感器等传感器的信号，确定修正喷油量，再根据基本和修正喷油量，控制喷油器的工作；
5. 当前氧传感器加热达到300°C以上的工作温度后，发动机电喷系统处于闭环控制状态，此时发动机ECU根据发动机转速传感器和进气压力传感器的信号确定基本喷油量，根据进气温度传感器、水温传感器、前氧传感器等其它传感器的信号，确定修正喷油量，再根据基本和修正喷油量，控制喷油器的工作，把空燃比控制在理论空燃比附近，一方面达到节约燃油的目的，另一方面为三元催化器提供最佳的工作条件；
6. 在发动机排放控制系统中三元催化器没有电路连接，当发动机ECU把空燃比控制在理论空燃比附近时，三元催化器能将汽车排气管废气中有害物（CO、HC、NO X）的90%以上转换成对人体无害的物质（CO2、N2、H2O），从而最大限度地降低汽车排放对人类环境的污染；7．当后氧传感器加热达到其工作温度后，就开始监测三元催化器的转换效率，如后氧传感器的信号电压与前氧传感器的信号电压相同，则表示三元催化器失效；
8. 发动机ECU主要根据进气温度传感器和水温传感器的信号，来控制炭罐电磁阀的工作；当进气温度达到5°C以上，水温达到60°C以上，发动机ECU可控制炭罐电磁阀开启，利用发动机的真空度把吸附在活性炭罐内的燃油分子经进气歧管输送到发动机内燃烧，一方面充分利用燃油，另一方面防止燃油蒸气排放到大气中造成环境污染。
