叠合板施工技术交底
叠合板施工技术交底
施组总设计交底单位工程施组交底施工方案交底专项施工方案交底2.1.3支撑体系的搭设按方案的设计搭设完成。
2.2叠合板施工工艺测量放线→楼板支撑体系安装→吊装叠合板→叠合楼板现浇板带钢筋绑扎→水电管线敷设、连接→叠合楼板上层钢筋绑扎→预制墙楼板拼缝处理→检查验收→楼板混凝土浇筑2.2.1测量放线本工程的测量放线由总包的专业测量人员负责。
详见测量施工方案2.2.2楼板支撑体系安装本工程楼层高度为2.9m，楼板厚度130mm（其中叠合板60mm、现浇部分70mm），楼层高度相对较低，采用独立支撑体系，支撑间距不大于1800mm，支撑排距不大于2000mm，钢包木龙骨设置方向与叠合板的短跨方向一致，龙骨端部与墙边的距离不大于500mm，梁底立杆隔一布一，间距不大于2000mm。
支撑体系构成2.2.3根据叠合板规格设置相应的支撑点，安装叠合板前调整支撑高度必须达到精准要求，以保证叠合板现浇成型后底面平整。
交底人交底人数交底时间2019年9月10日接受交底人员支撑体系节点示意图叠合板板带部位模板采用吊模，次龙骨采用50mmx100mm方木，间距200mm，主龙骨采用50mmx100mm方木或18U形钢筋。
交底人交底人数交底时间2019年9月10日接受交底人员降板处叠合板与现浇板支撑无降板处叠合板与现浇板支撑无降板的地方现浇处模板支撑脚手架步距及排距同现浇楼板，模板两侧延伸到叠合板面约100mm，防止在混凝土浇筑过程中漏浆。
2.2.3支撑体系平面布置图2.3叠合板吊装详见吊装施工方案2.4附加钢筋及楼板钢筋安装2.4.1预制叠合板安装调平后，按照施工图纸进行附加筋、叠合板下层横向钢筋的安装。
2.4.2按照施工图纸和规范要求处理好现浇板带附加筋锚固到叠合板内。
2.5水电管线敷设、连接交底人交底人数交底时间2019年9月10日接受交底人员。
叠合板施工技术交底
施组总设计交底单位工程施组交底施工方案交底专项施工方案交底2.1施工准备2.1.1由技术负责人做好专项施工安全及技术交底。
2.1.2认真审查叠合板平面布置图，吊装顺序以及数量。
2.1.3支撑体系的搭设按方案的设计搭设完成。
2.2叠合板施工工艺测量放线→楼板支撑体系安装→吊装叠合板→叠合楼板现浇板带钢筋绑扎→水电管线敷设、连接→叠合楼板上层钢筋绑扎→预制墙楼板拼缝处理→检查验收→楼板混凝土浇筑2.2.1测量放线本工程的测量放线由总包的专业测量人员负责。
详见测量施工方案2.2.2楼板支撑体系安装本工程楼层高度为2.9m，楼板厚度130mm（其中叠合板60mm、现浇部分70mm），楼层高度相对较低，采用独立支撑体系，支撑间距不大于1800mm，支撑排距不大于2000mm，钢包木龙骨设置方向与叠合板的短跨方向一致，龙骨端部与墙边的距离不大于500mm，梁底立杆隔一布一，间距不大于2000mm。
支撑体系构成2.2.3根据叠合板规格设置相应的支撑点，安装叠合板前调整支撑高度必须达到精准要求，以保证叠合板现浇成型后底面平整。
支撑体系节点示意图叠合板板带部位模板采用吊模，次龙骨采用50mmx100mm方木，间距200mm，主龙骨采用50mmx100mm方木或18U形钢筋。
降板处叠合板与现浇板支撑无降板处叠合板与现浇板支撑无降板的地方现浇处模板支撑脚手架步距及排距同现浇楼板，模板两侧延伸到叠合板面约100mm，防止在混凝土浇筑过程中漏浆。
2.2.3支撑体系平面布置图2.3叠合板吊装详见吊装施工方案2.4附加钢筋及楼板钢筋安装2.4.1预制叠合板安装调平后，按照施工图纸进行附加筋、叠合板下层横向钢筋的安装。
2.4.2按照施工图纸和规范要求处理好现浇板带附加筋锚固到叠合板内。
2.5水电管线敷设、连接详见装配式机电预留预埋施工方案2.6叠合板上层钢筋安装2.6.1水电管线经检查合格后，进行钢筋上层安装。
2.6.2楼板上层钢筋设置在格构梁上弦筋上绑扎固定，以防止偏移和混凝土浇筑时上浮。
叠合板施工技术交底
注：1、本表由施工单位填写。
2、内容较多时本表作为首页，交底内容可续页。
施组总设计交底单位工程施组交底施工方案交底专项施工方案交底1.3.1水平构件支撑体系：独立钢支撑、三脚稳定架、钢包木等。
1.3.2安装工具：水准仪、塔尺、水平尺、专用吊钩、铁锤、扳手、锚固螺栓等1.4人员准备施工现场作业人员经过相关的技术培训后，方可上岗。
1.5作业条件1.5.1墙体按照要求施工完毕，混凝土强度达到80%以上，并经过建设单位和监理工程师验收合格后，方可进行下步施工。
1.5.2独立钢支撑体系和线角部位碗扣架支撑体系搭设完成，并调至设计标高，并通过验收。
二、叠合板安装2.1施工准备2.1.1由技术负责人做好专项施工安全及技术交底。
2.1.2认真审查叠合板平面布置图，吊装顺序以及数量。
2.1.3支撑体系的搭设按方案的设计搭设完成。
2.2叠合板施工工艺测量放线→楼板支撑体系安装→吊装叠合板→叠合楼板现浇板带钢筋绑扎→水电管线敷设、连接→叠合楼板上层钢筋绑扎→预制墙楼板拼缝处理→检查验收→楼板混凝土浇筑2.2.1测量放线本工程的测量放线由总包的专业测量人员负责。
详见测量施工方案2.2.2楼板支撑体系安装本工程楼层高度为2.9m，楼板厚度130mm（其中叠合板60mm、现浇部分70mm），楼层高度相对较低，采用独立支撑体系，支撑间距不大于1800mm，支撑排距不大于2000mm，钢包木龙骨设置方向与叠合板的短跨方向一致，龙骨端部与墙边的距离不大于500mm，梁底立杆隔一布一，间距不大于2000mm。
交底人交底人数交底时间2019年9月10日接受交底人员支撑体系构成2.2.3根据叠合板规格设置相应的支撑点，安装叠合板前调整支撑高度必须达到精准要求，以保证叠合板现浇成型后底面平整。
支撑体系节点示意图交底人交底人数交底时间2019年9月10日接受交底人员叠合板板带部位模板采用吊模，次龙骨采用50mmx100mm方木，间距200mm，主龙骨采用50mmx100mm方木或18U形钢筋。
叠合板安装施工技术交底
一、工程概况

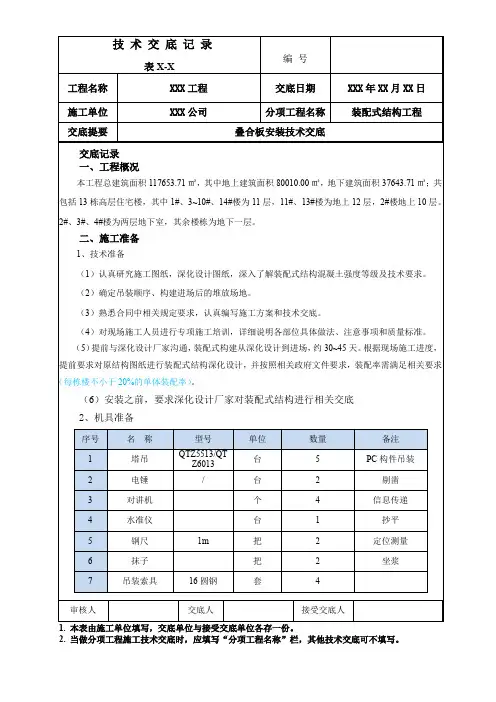

本工程总建筑面积117653.71㎡，其中地上建筑面积80010.00㎡，地下建筑面积37643.71㎡；共包括13栋高层住宅楼，其中1#、3~10#、14#楼为11层，11#、13#楼为地上12层，2#楼地上10层。2#、3#、4#楼为两层地下室，其余楼栋为地下一层。
二、施工准备
构件表面麻面、掉皮、起砂、沾污等
具有重要装饰效果的清水砼构件有外表缺陷
其他砼构件有不影响使用功能的外表缺陷
叠合板、楼梯构件的尺寸偏差和检查方法：
六、成品保护
1、构件运输
构件运输过程中一定要匀速行驶，严谨超速、猛拐和急刹车。车上应设有专用架，且需有可靠的稳定构件措施，用钢丝带加紧固器绑牢，以防运输受损。
5、板面钢筋绑扎及混凝土浇筑
叠合板安装完成、管线铺设完成后，板面钢筋开始绑扎，绑扎完成后，即可进行混凝土浇筑。
五、质量要求
预制构件构件外观质量及检验方法：
名称
现象
严重缺陷
一般缺陷
露筋
构件内钢筋未被砼包裹而外露
纵向受力钢筋有露筋
其他钢筋有少量露筋
蜂窝
砼表面缺பைடு நூலகம்水泥浆而形成石子外露
构件主要受力部位有蜂窝
1、技术准备
（1）认真研究施工图纸，深化设计图纸，深入了解装配式结构混凝土强度等级及技术要求。
（2）确定吊装顺序、构建进场后的堆放场地。
（3）熟悉合同中相关规定要求，认真编写施工方案和技术交底。
（4）对现场施工人员进行专项施工培训，详细说明各部位具体做法、注意事项和质量标准。
（5）提前与深化设计厂家沟通，装配式构建从深化设计到进场，约30~45天。根据现场施工进度，提前要求对原结构图纸进行装配式结构深化设计，并按照相关政府文件要求，装配率需满足相关要求（每栋楼不小于20%的单体装配率）。
叠合板施工技术交底
叠合板施工技术交底1、工艺流程２、施工方法2、1、检查支座及板缝硬架支模上得平面标高用测量仪器从两个不同得观测点上测量墙、梁及硬架支模得水平楞得顶面标高。
复核墙板得轴线，并校正。
2、２、叠合板支撑体系安装材料:采用普通钢管+可调顶撑，横肋采用4×6cm矩管。
支撑设计：详主楼模板施工方案构造要求：使用叠合板时,临时支撑要求如下:1)立杆应尽量不用接头，如有接头，应相互错开;2）支撑下部应有扫地杆,并拉通；水平杆步距15００;3)立杆顶端采用可调顶撑,以方便调节支撑标高;4)在同一开间内，横肋宜拉通布置;5)横肋应平直,板跨中得支撑应根据跨中起拱要求而调整高度;6)整个支撑体系应稳定、牢固。
7)现浇梁(板)侧模上口及板缝处宜贴泡沫胶带,以防止漏浆．当叠合层混凝土强度达到设计强度得５0%时,可拆除两端支撑；待上一层叠合层混凝土浇筑完毕，方可拆除下一层得全部支撑。
2、3、叠合楼板吊装:1)本工程楼板得吊装采用塔吊吊装。
叠合楼板得安装铺设顺序按照板得安装布置图进行。
根据设计单位深化后得图将每个部位得叠合板进行编号标注,按编号生产后得叠合板表面应同时标注与深化图相同得编号。
叠合板运至现场后按照每一块板表面上得编号结合叠合板安装图进行安装布置。
注:本工程多层2~6层楼面板局部使用叠合板。
２）吊装前与厂家沟通好叠合楼板得供应数量、进场时间，确保吊装顺利进行。
3）楼板吊装前应将支座基础面及楼板底面清理干净,避免点支撑。
4)每块楼板起吊用4个吊点,吊点位置为格构梁上弦与腹筋交接处，距离板端为整个板长得1/4到1/5之间.吊装索链采用专用索链与4个闭合钓钩,平均分担受力,多点均衡起吊.叠合板模数化吊装示意图5）叠合板吊装过程中,在作业层上空３0０mm 处略作停顿，根据叠合板位置调整叠合板方向进行定位。
吊装过程中注意避免叠合板上得预留钢筋与墙体得竖向钢筋碰撞，叠合板停稳慢放,以免吊装放置时冲击力过大导致板面损坏；6）吊装时先吊铺边缘窄板，然后按照顺序吊装剩下来得板。
叠合板施工技术交底
叠合板施工技术交底概述叠合板是一种常用于建筑施工中的结构材料，由多层木板通过胶合而成。
其优势包括高强度、耐久性强以及施工简单。
本文将介绍叠合板施工技术的基本原理和实施步骤，以帮助施工人员正确和高效地完成施工任务。
材料准备在进行叠合板施工之前，我们需要准备以下材料和工具：1. 叠合板：选择质量优良、韧性好的叠合板，确保其符合设计要求。
2. 胶水：选用适合叠合板的胶水，确保其耐水性和耐久性。
3. 切割工具：如电锯、手锯等用于切割叠合板的工具。
4. 固定工具：如螺丝刀、钢钉等用于将叠合板固定在支撑结构上的工具。
施工步骤1. 板材测量与准备：根据设计图纸和需要，将叠合板进行适当的测量并做好标记，以确保其尺寸和形状满足施工要求。
2. 叠合板切割：使用切割工具，按照所需长度和宽度，将叠合板进行切割。
确保切割的边缘平整整齐，以便于后续的拼接和施工。
3. 拼接和固定：在支撑结构上，将切割好的叠合板进行拼接。
使用胶水将板材之间进行固定粘贴，并使用固定工具将叠合板固定在支撑结构上，确保其稳定性和牢固性。
4. 补强和精修：检查叠合板的整体施工质量，如有需要，进行补强和修剪，确保叠合板的表面平整，并消除任何可能影响结构稳定性的缺陷。
5. 涂装和防护：根据需要，对叠合板进行涂装和防护处理，以保证其长期使用的耐久性和美观度。
6. 清理和整理：完成施工后，及时清理施工现场，将废弃物和杂物清理干净，确保施工区域整洁有序。
安全注意事项1. 在进行切割和拼接叠合板时，务必佩戴适当的个人防护装备，如手套、面具和护目镜，以防止意外伤害。
2. 执行施工时，请确保支撑结构的稳定性和牢固性，以避免叠合板的不稳定或倒塌。
3. 使用胶水时，请注意其挥发性和毒性，并确保施工区域通风良好。
4. 如有任何问题或疑虑，请及时咨询专业人士或相关部门，并按照其给出的建议进行操作。
结论叠合板施工技术是建筑施工中常见且重要的工艺之一，其合理使用和正确施工对于建筑结构的稳定性和耐久性具有重要影响。
叠合板施工技术交底
技术交底记录资料编号01-01-C2-表 C2-1工程名称施工单位审核人分包单位施组总设计交底单位工程施组交底交底部位叠合楼板部位施工方案交底专项施工方案交底接受交底范围叠合板施工人员2 施工作业父底交底摘要叠合板支撑交底内容：一、施工准备1.1 技术准备1.1.1 、由项目技术部门组织施工、质量、安全、施工班组认真学习图纸和相关规范、规程，理解设计意图，对各部位构件的构造分布情况进行尺寸核对，并根据头际情况制疋相应的施工措施。
1.1.2 、项目技术人员需提前与施工人员沟通，确定预制构件存放场地，以便构件进场储存及构件吊运上楼。
1.1.3 、预制构件需求计划需提前向项目物资部申报，以便及时进场，现场内钢筋及木工加工厂的各种加工机械、设备定期检测，日常保养维修确保正常作业。
1.1.4 、安全部与技术部应提前联合对机械操作手、塔司、信号工、架子工、吊装工等特殊工种岗前培训，进行安全技术交底。
1.1.5 、各作业区要依据项目质量要求编写技术交底或作业指导书，各工种要认真观测落实技术交底或作业指导书中有关施工质量、现场安全、文明管理及成品保护措施。
1.2 现场准备1.2.1 在现场设置叠合专用存放区，在存放区内按照安装循序，有组织的码放。
1.2.2 在施工前按照施工顺序由运输车提前将墙体和支撑运到施工部位。
1.3 材料准备交底人父底人数父底时间2019 年 6 月 25 日接受父底人员注： 1 本表由施工单位填写。
2、内容较多时本表作为首页，交底内容可续页。
1.3.1 水平构件支撑体系：独立钢支撑、三脚稳定架、钢包木等。
1.3.2 安装工具：水准仪、塔尺、水平尺、专用吊钩、铁锤、扳手、锚固螺栓等1.4 人员准备施工现场作业人员经过相关的技术培训后，方可上岗。
1.5 作业条件1.5.1 墙体按照要求施工完毕，混凝土强度达到80% 以上，并经过建设单位和监理工程师验收合格后，方可进行下步施工。
1.5.2 独立钢支撑体系和线角部位碗扣架支撑体系搭设完成，并调至设计标高，并通过验收。
叠合板安装施工技术交底
技术交底书
向，将板的边线与墙上的安放位置线对准，注意避免叠合板上的预留钢筋与墙体钢筋打架。
放下时要停稳慢放，严禁快速猛放，以避免冲击力过大造成板面震折裂缝。
待构件稳定后，方可进行摘钩和校正。
（2）调整板位置时，要垫以小木块，不要直接使用撬棍，以避免损坏板边角,要保证进支座搁置长度10mm，其允许偏差不大于5mm。
撬棍端部用棉布包裹，以免对叠合板造成损坏。
（3）叠合板钢筋因安装需要而临时扳弯的钢筋，在叠合板位置微调就位之后，进行扳直处理。
（4）叠合板安装完后进行标高校核，调节板下的可调支撑。
4、检查验收
叠合板就位完成后，及时核对安装位置、安装方向、搁置长度是否正确，验收合格后方可进行下道工序施工。
四、质量标准
1、叠合板构件的尺寸偏差和检查方法
2、预制构件安装尺寸的允许偏差及检验方法
五、成品保护措施
交底人：
交底时间：年月日。
