电双层型超级电容的原理及充电方法

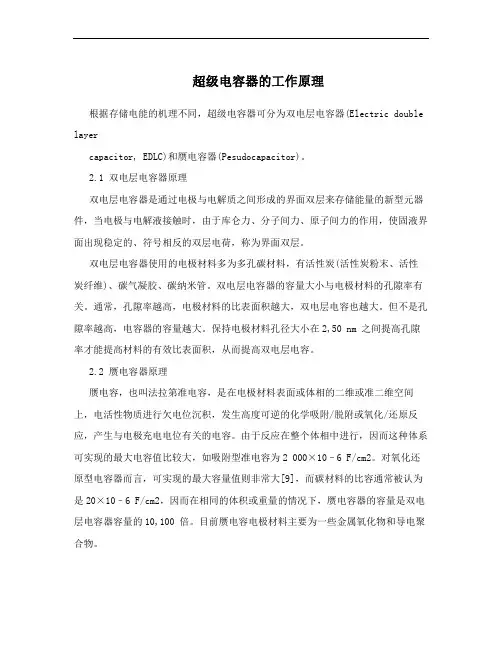

超级电容器的工作原理
超级电容器的工作原理根据存储电能的机理不同，超级电容器可分为双电层电容器(Electric double layercapacitor, EDLC)和赝电容器(Pesudocapacitor)。
2.1 双电层电容器原理双电层电容器是通过电极与电解质之间形成的界面双层来存储能量的新型元器件，当电极与电解液接触时，由于库仑力、分子间力、原子间力的作用，使固液界面出现稳定的、符号相反的双层电荷，称为界面双层。
双电层电容器使用的电极材料多为多孔碳材料，有活性炭(活性炭粉末、活性炭纤维)、碳气凝胶、碳纳米管。
双电层电容器的容量大小与电极材料的孔隙率有关。
通常，孔隙率越高，电极材料的比表面积越大，双电层电容也越大。
但不是孔隙率越高，电容器的容量越大。
保持电极材料孔径大小在2,50 nm 之间提高孔隙率才能提高材料的有效比表面积，从而提高双电层电容。
2.2 赝电容器原理赝电容，也叫法拉第准电容，是在电极材料表面或体相的二维或准二维空间上，电活性物质进行欠电位沉积，发生高度可逆的化学吸附/脱附或氧化/还原反应，产生与电极充电电位有关的电容。
由于反应在整个体相中进行，因而这种体系可实现的最大电容值比较大，如吸附型准电容为2 000×10–6 F/cm2。
对氧化还原型电容器而言，可实现的最大容量值则非常大[9]，而碳材料的比容通常被认为是20×10–6 F/cm2，因而在相同的体积或重量的情况下，赝电容器的容量是双电层电容器容量的10,100 倍。
目前赝电容电极材料主要为一些金属氧化物和导电聚合物。
金属氧化物超级电容器所用的电极材料主要是一些过渡金属氧化物，如:MnO2、V2O5、2、NiO、H3PMo12O40、WO3、PbO2和Co3O4等[10]。
金属氧化物作为超级电容器电RuO2、IrO极材料研究最为成功的是RuO2，在H2SO4电解液中其比容能达到700,760F/g。
但RuO2稀有的资源及高昂的价格限制了它的应用。
超级电容(法拉电容)原理、性能特点以及应用
超级电容(法拉电容)原理、性能特点以及应用超级电容（又名法拉电容）原理，性能特点以及应用超级电容超级电容器是一种具有超级储电能力，可提供强大的脉冲功率的物理二次电源。
它是根据电化学双电层理论研制而成的，所以又称双电层电容器。
其基本原理为：当向电极充电时，处于理想极化电极状态的电极表面电荷将吸引周围电解质溶液中的异性离子，使这些离子附于电极表面上形成双电荷层，构成双电层电容。
由于两电荷层的距离非常小（一般 0.5mm 以下），再加之采用特殊电极结构，使电极表面积成万倍的增加，从而产生极大的电容量。
超级电容器的问世实现了电容量由微法级向法拉级的飞跃，彻底改变了人们对电容器的传统印象。
目前，超级电容器已形成系列产品，实现电容量 0.5-1000F ，工们电压 12-400V ，最大放电电流 400-2000A 。
性能特点：1. 具有法拉级的超大电容量；2. 比脉冲功率比蓄电池高近十倍；3. 充放电循环寿命在十万次以上；4. 能在 -40oC-60oC 的环境温度中正常使用；5. 有超强的荷电保持能力，漏电源非常小。
6. 充电迅速，使用便捷；7. 无污染，真正免维护。
应用: 超级电容器作为大功率物理二次电源，在国民经济各领域用途十分广泛。
在特定的条件下可以部分或全部替代蓄电池，应用在某些机电（电脉冲）设备上，可使其产生革命性进步。
1. 配合蓄电池应用于各种内燃发动机的电启动系统，如：汽车、坦克、铁路内燃机车等，能有效保护蓄电池，延长其寿命，减小其配备容量，特别是在低温和蓄电池亏电的情况下，确保可靠启动。
2. 用作高压开关设备的直流操作电源，铁路驼峰场道岔机后备电源，可使电源屏结构变得非常简单，成本降低，储能电源真正免维护。
3. 用作电动车辆起步，加速及制动能量的回收，提高加速度，有效保护蓄电池，延长蓄电池使用寿命，节能。
4. 代替蓄电池用于短距离移动工具（车辆），其优势是充电时间非常短。
5. 用于重要用户的不间断供电系统。
超级电容器简介
3．非常短的充电时间，在0.1-30s即可完成。
4．解决了贮能设备高比功率和高比能量输出之间的矛盾， 将它与蓄电池组合起来，就会成为一个兼有高比功率输出的贮 能系统。
5．贮能寿命极长，其贮存寿命几乎可以是无限的。
6．高可靠性。
四、超级电容器技术及电极材料的进展
电压、能量密度高
按照电解液分,分为水溶液电解液超级电容器和有机电解液超级电容器。
根据结构分为对称型电容器(SymmetricCapacitor)和混合型超级电容器(Hybrid Capacitor)。
三、超级电容器的性能特点——介于电池与物理电容器
之间
优点
1. 高功率密度，输出功率密度高达数KW/kg，一般蓄电池的 数十倍。
氧化还原赝电容即法拉第赝电容是指活性电极材料发生氧化还原反应表现出 来的电容特性,主要包括过渡金属氧化物和导电聚合物。
双电层电容器存储的电荷与它的电容和电压相关 Q=CV，电容和电压是独 立的，但取决于电极的表面积，双电层的厚度和电解液的介质常数。根据 双电层电容器所需设备的性能或是使用的电解液选择电极材料。活性炭是 双电层电容器传统的电极材料
双电层原理示意图
充电时,外电源使电容器正负极分别带正电和负电,而电解液中的正负离子分别移动到电 极表面附近,形成双电层,整个双电层电容器实际上是两个单双电层电容器的串联装置。
双电层电容器充电状态电位分布曲线
Profile of the potential across electrochemical double layer capacitor in the charged condition
双电层电容器的储能机理本质上与静电容器一致,其依靠材料表面电子和溶液中等量 离子在电极材料/电解液界面的分离储存电量。通常电极材料采用高比表面积炭材料, 具有较高的比表面积(高达2000 m2 /g),远大于电解电容器电极的比表面积,
超级电容器工作原理
超级电容器工作原理超级电容器，也被称为超级电容或者超级电容器电池，是一种能够储存和释放大量电能的装置。
它的工作原理基于电荷的分离和电场的形成。
1. 电容器的基本原理电容器由两个导体板（通常是金属）和介质（通常是电介质）组成。
当电容器连接到电源时，正电荷会会萃在一个导体板上，负电荷则会萃在另一个导体板上。
这种分离的电荷会在两个导体板之间形成一个电场。
2. 超级电容器的结构超级电容器的结构与普通电容器相似，但它的电极和电介质材料有所不同。
超级电容器的电极通常由活性炭或者金属氧化物制成，这些材料具有高比表面积和良好的导电性能。
电介质通常是有机溶液或者聚合物。
3. 双电层电容效应超级电容器的工作原理主要依赖于双电层电容效应。
当超级电容器连接到电源时，电荷会在电极表面形成一个双电层。
这个双电层由电解质和电极表面之间的离子层组成。
由于活性炭等材料具有高比表面积，双电层的电容量非常大。
4. 能量存储和释放超级电容器能够存储大量的电能，因为它的电容量比传统电容器大得多。
当超级电容器连接到电源时，电荷会在电极表面积累，储存电能。
当需要释放电能时，超级电容器会通过连接到负载的导线释放电荷。
5. 充放电过程超级电容器的充放电过程比较快速，这是因为电荷可以在电极表面直接存储和释放。
充电时，电流会流入电容器，电荷会在电极表面积累。
放电时，电流会从电容器流出，电荷会从电极表面释放。
6. 应用领域超级电容器具有快速充放电、长寿命、高效能量存储等特点，因此在许多领域得到广泛应用。
它们可以用于电动车辆的启动和制动能量回收系统、电力系统的峰值负荷平衡、可再生能源的储能系统等。
此外，超级电容器还可以用于电子设备的备份电源和无线通信设备的蓄电池。
总结：超级电容器利用双电层电容效应，能够储存和释放大量电能。
它的工作原理基于电荷的分离和电场的形成。
超级电容器的结构与普通电容器类似，但电极和电介质材料不同。
超级电容器具有快速充放电、长寿命和高效能量存储等特点，被广泛应用于电动车辆、电力系统和可再生能源等领域。
超级电容充电方案
超级电容充电方案引言超级电容是一种能够在很短时间内储存和释放大量电荷的电池，其具有高功率密度和长寿命的特点。
充电是超级电容器使用的重要环节，一个有效的充电方案能够更好地发挥超级电容器的优势。
本文将介绍超级电容充电方案的原理和常用的充电方式，以及一些注意事项。
超级电容充电原理超级电容的充电原理基于电荷储存在电容器的两个极板之间的原理。
充电过程中，电荷从一个极板移到另一个极板，当电荷储存到一定程度时，超级电容器即充满电。
超级电容器的充电过程可以通过控制电流和电压来实现。
常用的超级电容充电方式恒流充电方式恒流充电方式是一种常用的超级电容充电方式。
充电过程中，通过限制充电电流的大小，使超级电容器的电流保持不变。
这种充电方式可以快速充满超级电容器，但需要注意控制充电电流的大小，以避免过高的电流损坏超级电容器。
恒压充电方式恒压充电方式是另一种常用的超级电容充电方式。
充电过程中，通过控制充电电压的大小，使超级电容器的电压保持不变。
这种充电方式可以保护超级电容器不受过高的电压影响，但充电时间较长。
恒功率充电方式恒功率充电方式是一种综合了恒流充电和恒压充电的充电方式。
充电过程中，通过控制充电电流和电压的大小，使超级电容器的功率保持不变。
这种充电方式可以兼顾充电时间和充电效率。
超级电容充电方案的注意事项电流和电压控制在选择超级电容充电方案时，需要注意控制充电电流和电压的大小，以避免过大的电流和电压对超级电容器的损坏。
温度控制超级电容器的充电过程中会产生一定的热量，需要注意对超级电容器的温度进行控制，避免温度过高对超级电容器的性能产生负面影响。
充电时间不同的充电方式和充电参数会对充电时间产生影响，需要根据实际需求合理选择充电方式和充电参数，以满足充电时间的要求。
结论超级电容充电方案是使用超级电容器的关键环节，恰当的充电方式和充电参数能够更好地发挥超级电容器的优势。
本文介绍了超级电容充电的原理和常用的充电方式，以及一些注意事项。
超级电容工作原理
超级电容的工作原理引言超级电容（Supercapacitor）是一种能量存储装置，也被称为电化学电容器或超级电容器。
它具有高能量密度、高功率密度和长寿命等优点，被广泛应用于各个领域，如汽车、电子设备和可再生能源等。
超级电容的工作原理主要涉及到两种现象：双电层效应和伪电容效应。
本文将详细解释这两种效应以及超级电容的工作原理。
双电层效应在介绍双电层效应之前，我们先来了解一下普通电容器的原理。
普通电容器由两个导体板（即正极和负极）之间的绝缘介质（如空气或陶瓷）组成，当外加直流电压时，正极板上会积累正电荷，而负极板上会积累负电荷，从而产生了一个静电场。
这个静电场储存了能量，并且可以在需要的时候释放出来。
与普通电容器不同，超级电容采用的是双层结构。
它由两个带有大表面积的活性材料电极（通常是活性炭）和一个电解质组成。
当电极浸入电解质中时，电解质中的正离子会吸附在电极表面，形成一个带正电荷的层，而负离子则会吸附在另一个电极表面，形成一个带负电荷的层。
这两个层就构成了一个双电层结构。
当外加直流电压时，正极板上的正离子会向负极板移动，而负离子则会向正极板移动。
这个过程被称为迁移。
由于双电层结构具有巨大的表面积，因此能够存储更多的正、负离子，并且迁移速度非常快。
这使得超级电容具有高能量密度和高功率密度的特点。
伪电容效应除了双电层效应外，超级电容还利用了伪电容效应来储存能量。
伪电容效应是指在超级电容的活性材料表面发生氧化还原反应时释放或吸收能量。
超级电容的活性材料通常是一种具有良好导电性和可逆氧化还原特性的物质，如金属氧化物或导电聚合物。
当外加电压使得活性材料表面发生氧化反应时，电荷会从电解质中转移到活性材料上，这个过程是可逆的。
当外加电压减小或消失时，电荷会从活性材料上释放回电解质中。
伪电容效应的储能机制主要包括两个过程：吸附和离子迁移。
在吸附过程中，离子会被吸附在活性材料表面，并且与活性材料发生化学反应。
在离子迁移过程中，离子会在活性材料内部进行扩散，并且与其他离子相互作用。
超级电容原理
超级电容原理
超级电容是一种相对较新的电子器件，它利用了电双层电容的原理来实现高能量密度和大功率密度的特性。
与传统电容相比，超级电容具有更高的电容值和更低的电压限制。
超级电容的核心原理是通过在电极表面形成电双层来存储电荷。
电双层是由电解质介质与电极表面形成的静电层，其内部电位差非常高。
当电压施加在电极上时，电解质中的离子会在电极表面附近形成双层，电子会在电极上积聚，从而形成存储电荷的效果。
在充放电过程中，电荷的移动是以离子在电解质中的迁移为主。
当超级电容充电时，电荷会通过电解质中的离子迁移到电极上形成电存储；而在放电时，电荷则会回到电解质中。
由于离子在电解质中迁移的速度非常快，所以超级电容具有很高的充放电效率。
值得一提的是，超级电容的电极材料也是影响性能的重要因素之一。
目前常用的电极材料有活性炭、氧化铱、氧化铑等。
这些材料具有较高的表面积和良好的电导性能，能够提高电极与电解质之间的接触面积，从而增强电容效果。
超级电容的应用非常广泛，特别是在需要瞬时大功率输出的场合。
比如，超级电容可用于电动车辆的动力系统中，可以通过存储和释放电荷来提供加速和爬坡时的额外动力。
此外，超级电容还可以用于储能系统、能量回收和备用电源等领域，具有很大的市场潜力。
总的来说，超级电容基于电双层电容的原理，具有高能量密度、大功率密度、高充放电效率等优点。
随着技术的不断发展，超级电容有望在各种领域发挥更重要的作用。
双电电容的工作原理
双电电容的工作原理双电电容（double-layer capacitor），也称为超级电容器、超级电池或超级电池，是一种储能装置，广泛应用于电子设备、交通工具、电力系统等领域。
它具有高能量密度、高功率密度、长寿命和快速充放电等特点。
双电电容的工作原理基于电荷在电极表面形成双电层，利用离子在电解质中的迁移实现能量的储存和释放。
双电层电容器的结构包括两个电极和介质，电极一般采用活性炭或金属氧化物材料，介质则是电解质。
电荷在电解质中的迁移是通过离子的扩散和迁移来完成的。
当电池两端施加电压时，正极表面的电解质中的离子会向负极迁移，形成正离子层；负极表面的电解质中的离子则会向正极迁移，形成负离子层。
两层电荷的形成构成了双电层结构。
双电层结构的形成基于电解质中的离子在电极表面的吸附作用。
电极表面具有丰富的微孔和表面积，这增加了离子与电极之间的接触面积，加速了吸附过程。
一旦形成了电荷层，它们与电极的接触表面形成了Millikan-Oppenheimer层，成为电容单位。
双电层电容器的电荷储存机制主要有两个：离子的吸附和双电层电容。
在正极表面，负离子以负电荷吸附在表面上，形成双电层电容。
在负极表面，正离子以正电荷吸附在表面上，同样形成双电层电容。
当两极之间施加电压时，离子会在电解质中发生迁移，完成电荷在电容器中的储存和释放。
双电层电容器的能量密度和功率密度比传统的电容器高很多。
这是因为双电层电容器利用了电解质中离子的特性，在电极表面形成双电层结构。
双电层结构相对亲和力较强，有利于大量的离子吸附和储存。
而传统电容器的能量储存主要基于电场的储存和释放，其能量密度和功率密度较低。
双电层电容器的充放电速度非常快，可以实现秒级甚至毫秒级的充电和放电。
这是因为离子的扩散和迁移速度较快，可以迅速形成电荷层。
与传统的蓄电池相比，双电层电容器的寿命更长，可循环充放电数以百万计次。
传统蓄电池的寿命受到化学反应的限制，容易出现极化和容量衰减等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电双层型超级电容的原理及充电方法
早晨起床，给手机充电只要一分钟，便可将电充满。
这不是做梦!以电双层为代表的大容量电容器，以超级电容的名字已经有了20年以上的商品化历程．近年来。
更是在大容量、高耐压方面有了惊人的进步。
成为蓄电池辅助蓄电装置，甚至取代蓄电池。
大容量电容器中。
除电双层型以外。
尚有混合型(锂系电容器)和氧化还原型两种。
电双层型的耐压为2～3.3V，而混合型(锂系)耐
压为3.6～4.2V。
由于大容量电容器的蓄电能力是以耐压值的平方数增加
(U=CV2/2)，所以提高耐压值可使蓄电能力快速提高。
电双层型大容量电容器
f以下称超级电容)的容量可做到100F(法拉)以上，内阻仅1mΩ，而锂系已经有单体达10000F的大容量电容器，将成为下一代蓄电装置。
一、电双层型电容器的原理及特性
如图1所示，因在充电时电解液中的正离子被电子吸引、而负离子被空穴吸引,于是分别在正、负电极和电解液的接触面形成两个绝缘层并产生了电位差。
充电完成后，其形态犹如两个串联的电容器，被称为电双层电容器。
在放电时，电子和空穴并不结合，而是释放正、负离子到电解液中。
显然。
电极和电解液接触面积大的，其容量也大。
与充电电池相比，超级电容没有化学反应，具有不发热、无劣化、高效率、长寿命的优点。
二、充电监控电路
1．多个电容的均一充电
在将多个超级电容串联起来组成更大容量组件的场合，各个超级电容的容量、初始电压、内阻都不会相同，因而即使用相同的电流充电。
充满电的时间也是不同的。
因此有必要设置防止过充电的监控电路，即并联监控电路。
图2是一种简单的监控电路，每个电容并联一个稳压二极管，起分流作用。
由于稳压二。
