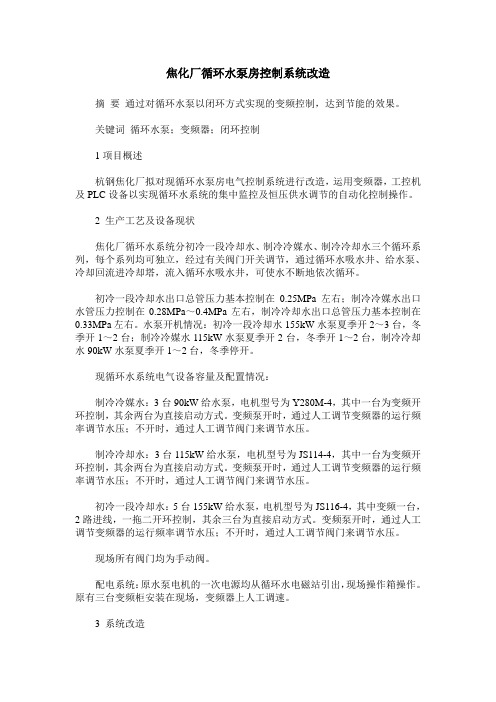

焦化厂循环水泵房控制系统改造

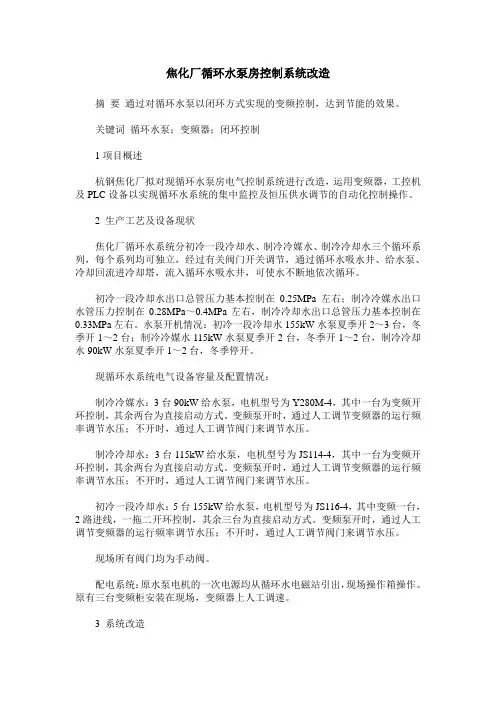

焦化厂循环水泵房控制系统改造摘要通过对循环水泵以闭环方式实现的变频控制，达到节能的效果。
关键词循环水泵；变频器；闭环控制1项目概述杭钢焦化厂拟对现循环水泵房电气控制系统进行改造，运用变频器，工控机及PLC设备以实现循环水系统的集中监控及恒压供水调节的自动化控制操作。
2 生产工艺及设备现状焦化厂循环水系统分初冷一段冷却水、制冷冷媒水、制冷冷却水三个循环系列，每个系列均可独立，经过有关阀门开关调节，通过循环水吸水井、给水泵、冷却回流进冷却塔，流入循环水吸水井，可使水不断地依次循环。
初冷一段冷却水出口总管压力基本控制在0.25MPa左右；制冷冷媒水出口水管压力控制在0.28MPa～0.4MPa左右，制冷冷却水出口总管压力基本控制在0.33MPa左右。
水泵开机情况：初冷一段冷却水155kW水泵夏季开2～3台，冬季开1～2台；制冷冷媒水115kW水泵夏季开2台，冬季开1～2台，制冷冷却水90kW水泵夏季开1～2台，冬季停开。
现循环水系统电气设备容量及配置情况：制冷冷媒水：3台90kW给水泵，电机型号为Y280M-4，其中一台为变频开环控制，其余两台为直接启动方式。
变频泵开时，通过人工调节变频器的运行频率调节水压；不开时，通过人工调节阀门来调节水压。
制冷冷却水：3台115kW给水泵，电机型号为JS114-4，其中一台为变频开环控制，其余两台为直接启动方式。
变频泵开时，通过人工调节变频器的运行频率调节水压；不开时，通过人工调节阀门来调节水压。
初冷一段冷却水：5台155kW给水泵，电机型号为JS116-4，其中变频一台，2路进线，一拖二开环控制，其余三台为直接启动方式。
变频泵开时，通过人工调节变频器的运行频率调节水压；不开时，通过人工调节阀门来调节水压。
现场所有阀门均为手动阀。
配电系统：原水泵电机的一次电源均从循环水电磁站引出，现场操作箱操作。
原有三台变频柜安装在现场，变频器上人工调速。
3 系统改造原焦化厂循环水泵房工业用循环水原来采用直供方式，水压由进出口阀门调节，根据生产用水量的变化，由操作工人工调节阀门来保证生产工业用水。

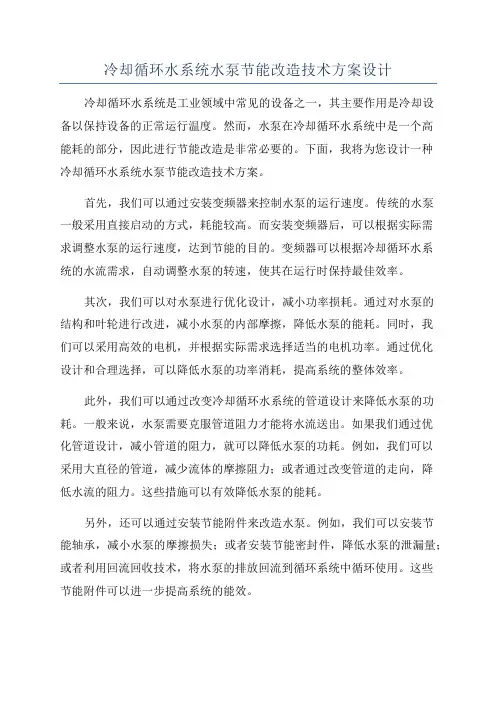

冷却循环水系统水泵节能改造技术方案设计
冷却循环水系统水泵节能改造技术方案设计冷却循环水系统是工业领域中常见的设备之一，其主要作用是冷却设备以保持设备的正常运行温度。
然而，水泵在冷却循环水系统中是一个高能耗的部分，因此进行节能改造是非常必要的。
下面，我将为您设计一种冷却循环水系统水泵节能改造技术方案。
首先，我们可以通过安装变频器来控制水泵的运行速度。
传统的水泵一般采用直接启动的方式，耗能较高。
而安装变频器后，可以根据实际需求调整水泵的运行速度，达到节能的目的。
变频器可以根据冷却循环水系统的水流需求，自动调整水泵的转速，使其在运行时保持最佳效率。
其次，我们可以对水泵进行优化设计，减小功率损耗。
通过对水泵的结构和叶轮进行改进，减小水泵的内部摩擦，降低水泵的能耗。
同时，我们可以采用高效的电机，并根据实际需求选择适当的电机功率。
通过优化设计和合理选择，可以降低水泵的功率消耗，提高系统的整体效率。
此外，我们可以通过改变冷却循环水系统的管道设计来降低水泵的功耗。
一般来说，水泵需要克服管道阻力才能将水流送出。
如果我们通过优化管道设计，减小管道的阻力，就可以降低水泵的功耗。
例如，我们可以采用大直径的管道，减少流体的摩擦阻力；或者通过改变管道的走向，降低水流的阻力。
这些措施可以有效降低水泵的能耗。
另外，还可以通过安装节能附件来改造水泵。
例如，我们可以安装节能轴承，减小水泵的摩擦损失；或者安装节能密封件，降低水泵的泄漏量；或者利用回流回收技术，将水泵的排放回流到循环系统中循环使用。
这些节能附件可以进一步提高系统的能效。
最后，我们还可以通过定期维护和检修水泵来保持其良好的工作状态。
清洗水泵的叶轮、修复漏水等问题，可以减少水泵的能耗。
另外，定期检查水泵的工作参数，并根据实际情况进行调整和优化也是非常重要的。
只有保持水泵的良好运行状态，才能发挥其最大的节能效果。
综上所述，冷却循环水系统水泵节能改造技术方案包括安装变频器、优化设计、改变管道设计、安装节能附件以及定期维护等措施。
循环水泵房自控系统全面升级改造-20124END.

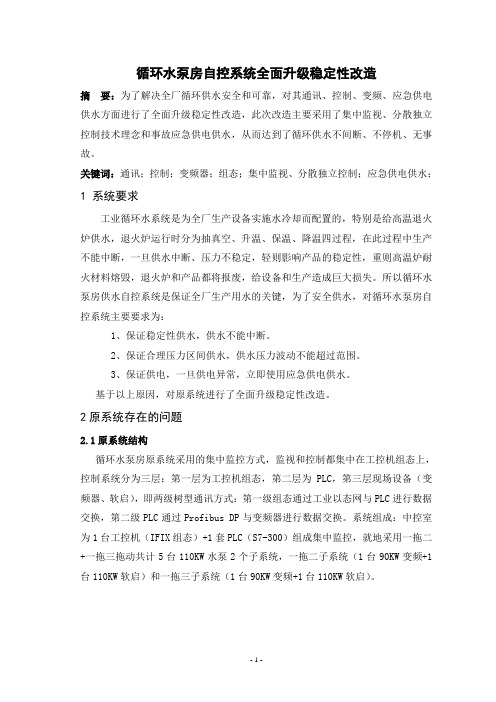

循环水泵房自控系统全面升级稳定性改造摘要：为了解决全厂循环供水安全和可靠，对其通讯、控制、变频、应急供电供水方面进行了全面升级稳定性改造，此次改造主要采用了集中监视、分散独立控制技术理念和事故应急供电供水，从而达到了循环供水不间断、不停机、无事故。
关键词：通讯；控制；变频器；组态；集中监视、分散独立控制；应急供电供水；1 系统要求工业循环水系统是为全厂生产设备实施水冷却而配置的，特别是给高温退火炉供水，退火炉运行时分为抽真空、升温、保温、降温四过程，在此过程中生产不能中断，一旦供水中断、压力不稳定，轻则影响产品的稳定性，重则高温炉耐火材料熔毁，退火炉和产品都将报废，给设备和生产造成巨大损失。
所以循环水泵房供水自控系统是保证全厂生产用水的关键，为了安全供水，对循环水泵房自控系统主要要求为：1、保证稳定性供水，供水不能中断。
2、保证合理压力区间供水，供水压力波动不能超过范围。
3、保证供电，一旦供电异常，立即使用应急供电供水。
基于以上原因，对原系统进行了全面升级稳定性改造。
2原系统存在的问题2.1原系统结构循环水泵房原系统采用的集中监控方式，监视和控制都集中在工控机组态上，控制系统分为三层：第一层为工控机组态，第二层为PLC，第三层现场设备（变频器、软启），即两级树型通讯方式：第一级组态通过工业以态网与PLC进行数据交换，第二级PLC通过Profibus DP与变频器进行数据交换。
系统组成：中控室为1台工控机（IFIX组态）+1套PLC（S7-300）组成集中监控，就地采用一拖二+一拖三拖动共计5台110KW水泵2个子系统，一拖二子系统（1台90KW变频+1台110KW软启）和一拖三子系统（1台90KW变频+1台110KW软启）。
原系统自控系统结构图2.2原系统存在的问题①、通讯及组态控制方面存在的问题组态控制和通讯采用两级树型结构，节点为三级串联，任一节点出现故障，如PLC、计算机或变频器出现故障，都会造成无法运行或操作，此系统受PLC、工控机、变频器三层制约，出现故障后又需如下排除故障步骤：第一步：人为进行变频器故障复位，需耗时3分钟左右。
