高速公路隧道施工方案详解
高速公路隧道工程施工方案及施工方法1
高速公路隧道工程施工方案及施工方法一、施工遵循原则隧道施工严格遵守“管超前、严注浆、短进尺、弱爆破、强支护、勤量测、早封闭”的原则，并严格按照“早进洞、晚出洞、工序紧跟、严守设计”组织施工。
二、施工顺序花马峁隧道进口处于裴庄镇庙咀沟村，利用裴庄镇乡村道路从庙咀沟村修建便道至隧道洞口。
花马峁隧出口，利用万庄村乡村道路从田塔村修便道至隧道出口，按照标准化要求，施工便道将全部采用20cm砂砾+20cm混凝土硬化处理，以保证雨季、冬季的正常施工。
隧道施工应从边仰坡至明洞出口桩号进行开挖，一边开挖一边进行边仰坡锚喷防护，明洞开挖至明洞隧底标高，进行仰拱砼浇筑和回填施工，施作套拱和管棚。
主洞开挖的同时进行二衬台车的组装和调试，施作明洞衬砌和明洞后续工程。
车行、人行横洞的施工排在主洞初支完成后40m左右进行洞室交叉口的施工，以不影响后续二衬的进度，附属工程在二衬完成紧跟施工，路面安排在二衬完成500m紧跟施作。
三、洞口及明洞段施工1、洞顶截水沟隧道施工前，先做好人员、机械、材料和场地的施工准备工作，然后进行边仰坡顶环形浆砌片石截水沟施工，将水排至远离洞口的位置，防止雨水冲刷边仰坡危及隧道洞口安全，并在浅埋段地表埋置沉降观测桩。
2、洞口开挖1）、施工准备工作结束后，测设隧道洞口位置，确定洞口段开挖边线，然后由上向下分层开挖，土层采用挖掘机开挖，采用装载机装自卸汽车运至弃碴场。
2）、洞口方开挖根据现场放样结合设计文件、现场地貌及地面构造物，按照设计的隧道洞口桩号及明洞长度先行施工，明洞开挖应先半幅开挖并及时完成，明洞仰拱及回填，每次开挖纵向长度为5m，不可全幅开挖或纵向一次性开挖和施工。
施工中应及时进行边仰坡的防护施工，确保边仰坡的稳定。
明洞开挖完成以及仰拱、仰拱回填施工完成后，应尽快进行明洞衬砌施工和明洞回填，以利于明洞边仰坡的稳定和暗洞开挖时对洞顶土体纵向位移和沉降的控制。
3、边仰坡防护洞口边仰坡设计采用锚、网、喷支护，洞口段分层由上向下开挖时，边仰坡分段由上向下进行支护施工。
高速公路隧道施工方案及步骤

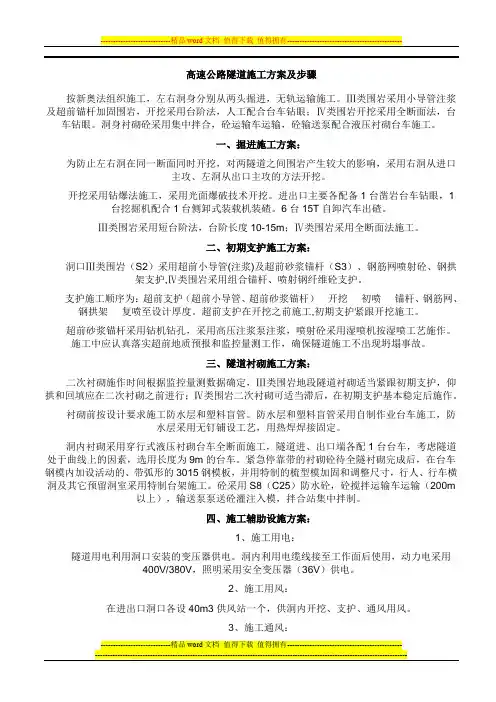

高速公路隧道施工方案及步骤按新奥法组织施工，左右洞身分别从两头掘进，无轨运输施工。
Ⅲ类围岩采用小导管注浆及超前锚杆加固围岩，开挖采用台阶法，人工配合台车钻眼；Ⅳ类围岩开挖采用全断面法，台车钻眼。
洞身衬砌砼采用集中拌合，砼运输车运输，砼输送泵配合液压衬砌台车施工。
一、掘进施工方案：为防止左右洞在同一断面同时开挖，对两隧道之间围岩产生较大的影响，采用右洞从进口主攻、左洞从出口主攻的方法开挖。
开挖采用钻爆法施工，采用光面爆破技术开挖。
进出口主要各配备1台凿岩台车钻眼，1台挖掘机配合1台侧卸式装载机装碴。
6台15T自卸汽车出碴。
Ⅲ类围岩采用短台阶法，台阶长度10-15m；Ⅳ类围岩采用全断面法施工。
二、初期支护施工方案：洞口Ⅲ类围岩（S2）采用超前小导管(注浆)及超前砂浆锚杆（S3）、钢筋网喷射砼、钢拱架支护,Ⅳ类围岩采用组合锚杆、喷射钢纤维砼支护。
支护施工顺序为：超前支护（超前小导管、超前砂浆锚杆）开挖初喷锚杆、钢筋网、钢拱架复喷至设计厚度。
超前支护在开挖之前施工,初期支护紧跟开挖施工。
超前砂浆锚杆采用钻机钻孔，采用高压注浆泵注浆，喷射砼采用湿喷机按湿喷工艺施作。
施工中应认真落实超前地质预报和监控量测工作，确保隧道施工不出现坍塌事故。
三、隧道衬砌施工方案：二次衬砌施作时间根据监控量测数据确定，Ⅲ类围岩地段隧道衬砌适当紧跟初期支护，仰拱和回填应在二次衬砌之前进行；Ⅳ类围岩二次衬砌可适当滞后，在初期支护基本稳定后施作。
衬砌前按设计要求施工防水层和塑料盲管。
防水层和塑料盲管采用自制作业台车施工，防水层采用无钉铺设工艺，用热焊焊接固定。
洞内衬砌采用穿行式液压衬砌台车全断面施工，隧道进、出口端各配1台台车，考虑隧道处于曲线上的因素，选用长度为9m的台车。
紧急停靠带的衬砌砼待全隧衬砌完成后，在台车钢模内加设活动的、带弧形的3015钢模板，并用特制的梳型模加固和调整尺寸，行人、行车横洞及其它预留洞室采用特制台架施工。
高速公路隧道安全专项施工方案[详细]
![高速公路隧道安全专项施工方案[详细]](https://img.taocdn.com/s3/m/8c70d9d3de80d4d8d15a4ff4.png)
合溪里隧道安全专项施工方案目录一、编制依据 (3)二、编制原则 (3)三、工程概况 (4)四、施工准备 (4)1、队伍、机械进场准备 (4)2、技术准备 (6)3、施工场地布置 (7)五、主要施工参数 (7)六、总体施工思路 (9)七、隧道施工控制测量 (11)1、地表平面控制 (11)2、洞口联系测量 (11)3、测量方法及措施 (11)4、隧道贯通误差的调整 (12)八、洞口、明洞及洞门施工 (12)1、洞口施工 (12)2、明洞施工 (12)3、洞门施工 (13)九、洞身开挖及地质超前预报 (13)1、Ⅴ级围岩段施工 (13)2、Ⅳ级围岩段施工 (15)3、Ⅲ级围岩段施工 (17)4、隧道地质超前预报的措施方法 (19)5、钻爆设计 (19)十、超前支护 (20)1、管棚预注浆超前支护 (20)2、小导管预注浆超前支护 (21)3、超前锚杆 (22)十一、初期支护 (23)1、中空注浆锚杆施工 (23)2、挂钢筋网 (24)3、喷射混凝土 (24)4、钢拱架 (25)十二、隧道围岩监控量测 (27)1、监控量测工具及监测项目 (27)2、监控量测程序 (27)3、量测数据的处理和应用 (27)十三、仰拱衬砌及仰拱回填施工 (28)十四、隧道防、排水 (28)1、结构防水施工 (28)2、施工排水措施 (31)十五、二次衬砌 (31)1、二衬施作时机的确定 (31)2、二次衬砌施工工艺 (31)3、施工方法 (32)4、消灭砼接缝错台的措施 (32)十六、电缆沟槽 (33)1、施工工艺流程 (33)2、施工工序 (33)3、钢筋混凝土盖板施工 (34)十七、风水电作业和通风防尘 (35)1、降尘、净毒综合治理 (35)十八、隧道不良地质段处理方法 (36)1、岩溶处理 (36)2、隧道内涌水突泥 (41)十九、隧道施工注意事项 (42)一、编制依据(1)XX省发展和改革委员会浙发改设计[2015] 126号文XX省发改委关于杭绍台高速公路工程台州段初步设计批复的函》；(2)杭绍台高速公路工程台州段初步设计及补充初步设计文件；(3)中标通知书及XX市高速公路建设指挥部与我院签订的本项目勘察设计合同:(4)杭绍台高速公路工程台州段初步设计及定测、详勘外业验收会专家组意见(5)本阶段施工图地质详勘报告。
高速公路隧道连接施工方案
高速公路隧道连接施工方案一、前期准备在隧道施工前，必须完成地形测绘、地质勘察、环境评估等基础性工作，确保施工区域的地质、环境等条件符合施工要求。
同时，建立项目组织机构，明确各部门职责，制定施工安全管理制度和应急预案。
二、勘探和设计根据前期勘察结果，进行详细的结构设计、洞口设计、排水系统设计等，确保隧道设计的科学性和合理性。
设计过程中，需充分考虑地质条件、环境因素、交通流量等因素。
三、材料准备按照设计要求，提前采购隧道施工所需的各类材料，如混凝土、钢筋、防水材料、照明设备等。
同时，对进场的材料进行严格检验，确保其质量符合国家标准和设计要求。
四、隧道壁面处理隧道壁面处理包括喷锚支护、防水层施工等。
施工过程中，需确保支护结构的稳定性和防水层的有效性，防止隧道施工过程中的坍塌和渗漏现象。
五、隧道路面铺设隧道路面铺设包括底基层、基层、面层的施工。
施工过程中，需确保路面的平整度、抗滑性、耐磨性等指标符合设计要求，保证车辆通行的舒适性和安全性。
六、排水设施安装排水设施是隧道施工中的重要组成部分，需按照设计要求进行安装。
施工过程中，需确保排水设施的顺畅性和可靠性，防止隧道内部积水和渗漏现象。
七、交通管理隧道施工过程中，需设立交通管制区域，实施严格的交通管理措施。
同时，设置明显的施工标志和安全警示标志，确保过往车辆和行人的安全。
八、噪声监测隧道施工过程中，需进行噪声监测，确保施工噪声符合国家标准和环保要求。
如发现噪声超标现象，需及时采取措施进行治理。
九、工期组织措施制定合理的工期计划，明确各阶段的任务和目标。
同时，加强工期管理，确保施工按计划进行，防止工期延误现象的发生。
十、施工工艺隧道施工过程中，需遵循科学的施工工艺流程，确保施工质量和安全。
同时，加强施工现场管理，确保施工过程的规范性和有序性。
十一、工程测量工程测量是隧道施工中的重要环节，需按照设计要求进行精确测量。
施工过程中，需加强测量控制，确保隧道轴线、高程等参数的准确性。
版高速公路隧道进洞工程专项施工方案
版高速公路隧道进洞工程专项施工方案一、项目背景随着城市化进程的推进和建设的不断扩大，高速公路隧道进洞工程在城市交通建设中占据了重要地位。
本工程的背景是为了解决日益增长的交通压力，提高道路通行能力，改善交通状况，促进城市发展。
二、工程概况本工程位于城市的高速公路上，全长约2公里，是一个双向四车道的隧道。
根据地质调查和交通流量预测等数据，确定了隧道的设计标准和施工方法。
三、施工准备1.打通施工现场交通通道：在施工前，根据交通管理部门的要求，设置合理的施工现场交通通道，以确保施工期间的车辆通行安全。
2.确定施工队伍和人员：根据工程规模和要求，组建适当的施工队伍，并安排专业人员参与施工。
3.采购施工设备和材料：根据施工计划和要求，确定所需的施工设备和材料清单，并进行采购。
4.编制施工方案：根据工程实际情况和条件，编制详细的施工方案，包括地质条件、隧道切口位置、爆破方法等。
四、施工步骤1.地质勘探和评估：对隧道所在区域进行地质调查和勘探，确定地质条件，评估施工风险。
2.切口开挖：根据隧道设计标准和地质条件，确定隧道切口位置，并进行开挖。
在开挖过程中，应注意地质变化和地下水情况，及时采取相应的支护措施。
3.爆破开挖：使用爆破方法进行开挖，采取合理的爆破参数和方案，确保安全和效率。
4.支护工程：在开挖过程中，根据隧道设计要求和地质条件，进行支护工程，包括钢架支护、喷射混凝土支护等。
5.管线布设：根据设计要求和施工现场实际情况，进行电缆、水管等管线的布设。
6.隧道内部设施安装：施工完成后，进行隧道内部设施的安装，包括照明、通风系统等。
7.隧道洞口修复：施工完成后，对隧道洞口进行修复，保持良好的外观和交通安全。
五、施工安全措施1.安全警示标志：在施工现场周围设置合理的安全警示标志，提醒过往车辆和行人注意安全。
2.施工区域划定：将施工区域划定出来，并设置专门的施工进出口，确保施工期间车辆和行人的安全通行。
3.施工现场监控：安装监控设备，对施工现场进行实时监控，确保施工过程安全。
高速公路隧道工程施工方案施工方法
高速公路隧道工程施工方案施工方法本标段汪岔岭隧道为分离式隧道，单洞总计长度2115延长米。
1、隧道总体施工顺序隧道施工的基本顺序为：施工测量→洞门刷坡、防护→洞身开挖→初期支护（辅助施工措施）→仰拱、填充及路面基层→边墙基础→防水层铺设→二次衬砌砼施工→沟槽施工→洞内砼路面施工→洞内装饰→洞内砼路面施工→设备安装工程施工。
2、洞口施工（1）洞口段土石方施工按设计要求进行洞口明洞段边仰坡的测量放线，将明洞段拱部以上明挖部分全部清理干净，及时进行锚喷支护，同时作好洞顶截排水沟，再进行该段下半断面开挖，施工方法为拱部以上明挖部分为人工风钻打眼，非电毫秒雷管起爆，人工清刷边坡，下半部为凿岩车台打眼，装载机装车，自卸车运输。
（2）暗洞进洞施工洞口开挖成型后，进行隧道洞身开挖施工。
施工前先实施暗洞口岩体加固方案，具体做法：①在暗洞口架立三榀钢支撑。
然后在钢支撑外轮廓立模喷射砼形成临时明洞。
②沿临时明洞拱圈的外轮廓，打安超前锚杆，或小导管注浆进行超前支护，并与三榀钢支撑形成整体支护。
③洞口的边坡及仰坡防护，主要采用框架防护，并铺设三维固土网植草绿化，临时仰坡根据具体地质条件采用锚、网、喷混凝土进行防护。
用喷砼填充临时明洞拱背。
④采用台阶开挖进洞，临时明洞衬砌应由伸入暗洞3～5m向洞门方向依次进行明洞衬砌，临时明洞衬砌完成并达到设计强度后，进行暗洞施工(如下图示)。
（3）左右线出口明洞施工左右线出口明洞采用明挖法施工。
当暗洞开挖及初期支护进洞50m时，集中进行明洞拱墙砼灌注。
采用模板台车拱墙整体浇注施工。
施工顺序由暗洞口向洞外方向进行；拱墙砼灌注完成，在外模拆除后立即做好防水层，并及时进行拱背填筑，明洞回填拱脚下采用7.5#浆砌片石，拱脚上采用碎石土回填至原地表并植草皮，回填土分层回填、分层夯实。
（4）洞门施工洞门端墙为7.5#浆砌片石，墙背采用土石回填，施工安排在洞口明洞施工完毕，进行洞门的施工。
施工时，现场机械拌合砂浆，挤浆法砌筑洞门墙。
高速公路隧道占道施工方案
高速公路隧道占道施工方案一、工人培训与安全在进行高速公路隧道占道施工前，必须对参与施工的工人进行全面的安全培训。
培训内容应涵盖隧道施工安全知识、应急处理措施、安全操作规程等。
同时，施工现场应设置明显的安全警示标志，并配置必要的安全防护设施和消防器材，确保工人的人身安全。
二、设备与工具准备施工前，应根据施工需求准备好相应的施工设备和工具。
包括但不限于挖掘机、装载机、爆破器材、支护设备、衬砌机械等。
所有设备应提前进行维护和检查，确保其性能良好，满足施工要求。
三、材料准备与质量隧道占道施工所需的材料应严格按照设计要求和国家标准进行采购。
材料进场前应进行质量检验，确保质量合格。
同时，材料在存放和使用过程中应采取防潮、防锈、防腐等措施，保证材料性能稳定。
四、地质勘测与爆破在进行隧道占道施工前，应进行详细的地质勘测，了解隧道所处地区的地质条件和岩石性质。
根据地质勘测结果，制定合理的爆破方案，确保爆破作业的安全和效率。
五、隧道支护与衬砌隧道支护和衬砌是隧道占道施工的关键环节。
支护结构应根据地质条件和设计要求选择适当的类型和参数。
衬砌施工应严格控制施工质量，确保衬砌的平整度和密实性满足要求。
同时，施工过程中应做好防水处理，防止隧道内部出现渗漏问题。
六、排水与通风设计隧道占道施工过程中应设置合理的排水系统，确保施工现场和隧道内部的排水畅通。
同时，应进行通风设计，确保隧道内部空气流通，减少有害气体的积聚，保障工人的身体健康。
七、交通管理方案由于隧道占道施工会对交通造成一定影响，因此应制定详细的交通管理方案。
方案应包括施工期间的交通疏导措施、交通标志的设置、交警和路政部门的配合等内容，确保施工期间交通的顺畅和安全。
八、环境影响评估隧道占道施工可能对周围环境产生一定影响，因此应进行环境影响评估。
评估内容包括施工噪音、振动、扬尘等对周围环境的影响程度和范围。
根据评估结果，制定相应的环境保护措施，减少对环境的负面影响。
以上是高速公路隧道占道施工方案的主要内容。
高速路隧道工程施工方案
一、工程概况本项目为某高速公路隧道工程，隧道全长XX米，采用双向四车道设计，设计速度为每小时XX公里。
隧道地质条件复杂，主要包括岩溶、断裂带、高地应力等，施工难度较大。
二、施工组织与管理1. 施工组织本项目施工组织采用项目经理负责制，设立项目经理部，下设工程技术部、质量安全部、物资设备部、人力资源部等部门，负责项目的全面管理工作。
2. 管理制度建立健全各项管理制度，包括施工组织设计、技术规范、安全操作规程、质量检验标准等，确保施工质量和安全。
三、施工工艺与技术1. 隧道开挖（1）采用钻爆法进行隧道开挖，根据地质条件，合理选择钻孔直径和孔深。
（2）爆破后及时进行清方、找顶、修边、放坡等工序，确保隧道断面尺寸符合设计要求。
（3）加强爆破振动监测，控制爆破振动对周边环境的影响。
2. 隧道支护（1）根据地质条件，采用锚杆、钢筋网、喷射混凝土等支护形式。
（2）锚杆采用全长锚杆，锚杆长度、间距、倾角等参数按设计要求进行施工。
（3）钢筋网采用双层钢筋网，钢筋直径、间距、焊接等按设计要求进行施工。
（4）喷射混凝土采用湿喷工艺，确保混凝土强度和密实度。
3. 隧道排水（1）隧道排水采用盲沟、排水沟、集水井等排水系统。
（2）盲沟采用φ150mmPVC排水管，排水沟采用C20混凝土现浇，集水井采用C25混凝土现浇。
（3）加强隧道排水系统检查和维护，确保排水系统畅通。
4. 隧道通风（1）隧道通风采用机械通风和自然通风相结合的方式。
（2）机械通风采用轴流风机，自然通风采用隧道洞口风道。
（3）加强隧道通风系统检查和维护，确保隧道空气质量。
四、施工进度安排1. 施工准备阶段：预计XX个月。
2. 隧道开挖阶段：预计XX个月。
3. 隧道支护阶段：预计XX个月。
4. 隧道排水阶段：预计XX个月。
5. 隧道通风阶段：预计XX个月。
6. 隧道验收阶段：预计XX个月。
五、施工质量保证措施1. 严格执行施工组织设计和技术规范，确保施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速公路隧道施工方案详解
一、引言
随着城市快速发展和人口增加，交通拥堵问题日益突出。
为了缓解
交通压力，建设高速公路成为解决方案之一。
在高速公路建设中，隧
道是必不可少的重要组成部分。
本文将详细介绍高速公路隧道施工方案。
二、方案设计
在隧道施工方案的设计中，需考虑以下几个要点：
1. 地质勘测和分析: 在隧道施工前，必须对隧道经过区域进行地质
勘测和分析，以了解地下情况，包括岩石类型、地层结构、水文水资等。
这能帮助工程师们更好地设计隧道结构和施工方案。
2. 隧道设计: 隧道设计时需考虑交通流量、车速和限高等因素，以
确保隧道的安全性和通行效率。
此外，隧道必须具备足够的逃生通道，以应对紧急情况。
3. 施工方法选择: 针对不同地质情况，可采用不同的施工方法。
如
在岩石地层中，常采用爆破法或盾构法；在软土地层中，可选择开挖
法或冻结法。
4. 施工过程控制: 在隧道施工过程中，需根据设计方案，控制好开
挖速度、支护结构安装、排水设施设置等环节，以保证施工的连续性
和质量。
三、隧道开挖方法
隧道开挖是隧道施工的重要环节。
以下是几种常见的隧道开挖方法：
1. 爆破法：对于岩石地层，常采用爆破法进行开挖。
首先在隧道内
布置爆破装置，并遵循严格的安全规范进行爆破，以确保隧道周围的
稳定性。
2. 盾构法：盾构机是目前较为常用的开挖工具之一。
它可以在地下
开挖同时进行支护，适用于软土地层和地下水较多的区域。
3. 冻结法：在某些需要保持地下水位低于隧道底部的场合，可采用
冻结法。
通过在地下埋设冷却管道，使土壤结冰，减少水位对隧道施
工的干扰。
四、隧道支护结构
隧道施工中，支护结构的设计和施工非常重要，它直接关系到隧道
的安全性和稳定性。
以下是几种常见的隧道支护结构：
1. 预应力锚杆和锚索：预应力锚杆和锚索可以提供足够的抗拉强度，用于固定和加固岩石结构，防止塌方和滑坡等事故发生。
2. 钢拱架：钢拱架是常用的隧道支护结构之一，它能够有效地分散
荷载，保持隧道的稳定性。
3. 环形钢筋混凝土支护：环形钢筋混凝土支护是隧道支护结构的传
统形式，具有良好的承载能力和抗震性能。
五、安全考虑
在隧道施工过程中，安全始终是重中之重。
以下是一些常见的安全考虑：
1. 预警系统：在施工现场设置合适的预警系统，监测地质条件和隧道结构的变化，及时发出警报，确保工人和设备的安全。
2. 通风系统：为了保证隧道内空气的流通和与外界的连接，必须配备良好的通风系统，以排除有害气体和控制温度。
3. 紧急疏散设施：充分考虑突发事件，设置合适的疏散设施，以保障人员在紧急情况下的安全撤离。
六、总结
隧道施工方案的制定和实施直接关系到隧道工程的安全性和质量。
通过合理的设计和施工方法，以及严格的安全管理措施，我们可以确保高速公路隧道的建设安全、稳定和高效。
希望本文对您理解隧道施工方案有所帮助。
（字数：1500字）。
