高性能钢铁粉末冶金材料关键技术与应用
DT300高强度钢粉末冶金法制备工艺研究

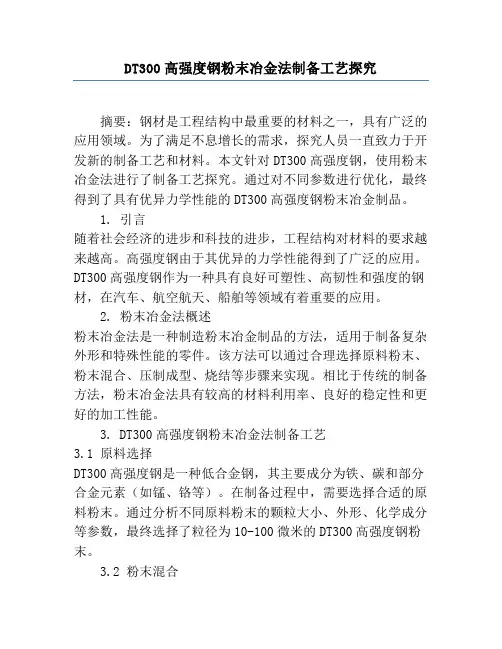

DT300高强度钢粉末冶金法制备工艺探究摘要：钢材是工程结构中最重要的材料之一，具有广泛的应用领域。
为了满足不息增长的需求，探究人员一直致力于开发新的制备工艺和材料。
本文针对DT300高强度钢，使用粉末冶金法进行了制备工艺探究。
通过对不同参数进行优化，最终得到了具有优异力学性能的DT300高强度钢粉末冶金制品。
1. 引言随着社会经济的进步和科技的进步，工程结构对材料的要求越来越高。
高强度钢由于其优异的力学性能得到了广泛的应用。
DT300高强度钢作为一种具有良好可塑性、高韧性和强度的钢材，在汽车、航空航天、船舶等领域有着重要的应用。
2. 粉末冶金法概述粉末冶金法是一种制造粉末冶金制品的方法，适用于制备复杂外形和特殊性能的零件。
该方法可以通过合理选择原料粉末、粉末混合、压制成型、烧结等步骤来实现。
相比于传统的制备方法，粉末冶金法具有较高的材料利用率、良好的稳定性和更好的加工性能。
3. DT300高强度钢粉末冶金法制备工艺3.1 原料选择DT300高强度钢是一种低合金钢，其主要成分为铁、碳和部分合金元素（如锰、铬等）。
在制备过程中，需要选择合适的原料粉末。
通过分析不同原料粉末的颗粒大小、外形、化学成分等参数，最终选择了粒径为10-100微米的DT300高强度钢粉末。
3.2 粉末混合在粉末冶金制备中，粉末混合是一个关键步骤，影响着最终制品的性能。
在本探究中，接受机械混合的方式，将DT300高强度钢粉末与适量的添加剂进行混合。
通过合理控制混合时间和混合速度，确保粉末匀称混合。
3.3 压制成型经过粉末混合后，需要将混合粉末压制成形。
在本探究中，接受了冷压成型和等静压成型两种方法。
通过对比试验发现，等静压成型能够得到更好的致密性和力学性能。
3.4 烧结烧结是粉末冶金法的最后一个步骤，用于使混合粉末形成固体材料。
在本探究中，通过控制烧结温度和时间，实现了DT300高强度钢粉末的烧结。
4. 结果与谈论经过以上制备工艺，得到了DT300高强度钢粉末冶金制品。
粉末冶金高速压制技术的原理、特点及其研究进展
粉末冶金高速压制技术的原理、特点及其研究进展粉末冶金高速压制技术是一种重要的金属材料制备技术，它通过高速冲击和压缩粉末颗粒，将其迅速烧结成固体材料。
该技术具有独特的原理和特点，并在过去几十年中得到了广泛的研究和应用。
本文将从原理、特点以及研究进展三个方面对粉末冶金高速压制技术进行深入探讨。
一、原理粉末冶金高速压制技术是通过将金属或合金的粉末颗粒置于模具中，并在极短的时间内施加高压力，使得颗粒之间发生塑性变形和结合。
其主要原理可以归纳为以下几个方面：1.1 高速冲击在高速压制过程中，模具以极快的速度向下运动，使得模具与待加工材料之间产生剧烈碰撞。
这种高速冲击能够使得颗粒之间发生变形，并且加快了结合过程。
1.2 高温效应在高温下进行压制可以提供更好的塑性变形能力，使得粉末颗粒能够更好地结合。
此外，高温还可以促进晶粒的生长和再结晶，进一步提高材料的力学性能。
1.3 界面扩散在高速压制过程中，颗粒之间会发生扩散现象。
界面扩散可以使得颗粒之间的接触面积增大，并且在界面处形成更强的结合。
此外，界面扩散还可以促进晶粒的再结晶和生长。
1.4 塑性变形在高速压制过程中，颗粒会发生塑性变形，并且与周围颗粒发生冷焊接触。
这种塑性变形可以使得颗粒之间产生更强的结合，并且提高材料的密度和力学性能。
二、特点与传统冶金加工方法相比，粉末冶金高速压制技术具有以下几个特点：2.1 高效快速由于采用了高速冲击和压缩技术，这种方法具有快速、高效的特点。
一般情况下，整个过程只需要几十毫秒到几秒钟即可完成。
2.2 高质量由于采用了高温和高压力的条件，粉末冶金高速压制技术可以获得高密度和均匀的材料。
此外，由于塑性变形和界面扩散的作用，材料的结合强度也得到了显著提高。
2.3 复杂形状粉末冶金高速压制技术可以制备各种复杂形状的金属零件。
由于采用了模具，可以根据需要设计出各种形状和尺寸的零件。
2.4 节约能源与传统冶金加工方法相比，粉末冶金高速压制技术具有节约能源的优势。
粉末冶金力学性能和增强机理研究
粉末冶金力学性能和增强机理研究I. 综述粉末冶金是一种材料制备技术，通过将固体粉末与液体或气体混合后加热至高温状态，然后冷却和压制成所需形状的材料。
由于其独特的制备工艺和优异的力学性能，粉末冶金材料在航空航天、汽车制造、电子器件等领域得到了广泛应用。
本文旨在综述粉末冶金材料的力学性能和增强机理研究进展，为进一步探索其在各个领域的应用提供理论基础和技术支持。
首先我们介绍了粉末冶金材料的力学性能特点，与传统金属材料相比，粉末冶金材料具有高强度、高硬度、高韧性和优良的耐磨损性等优点。
这些优异的力学性能使得粉末冶金材料在许多领域具有广泛的应用前景，如高速列车轮轨材料、航空发动机叶片材料等。
其次我们探讨了粉末冶金材料的增强机理，增强是指通过改变材料的微观结构来提高其力学性能的过程。
常见的增强机制包括晶粒细化、相变、位错滑移等。
其中晶粒细化是提高粉末冶金材料强度和韧性的重要途径之一。
通过控制加热温度和时间等因素，可以实现晶粒的细化，从而提高材料的力学性能。
相变是指在一定条件下，材料由一种相转化为另一种相的过程。
相变过程中会释放出大量的潜热，从而提高材料的强度和硬度。
位错滑移是指晶体中原子或分子沿晶格方向发生移动的现象，通过合理设计合金元素含量和分布等方式，可以有效地调控位错滑移行为，从而改善材料的力学性能。
我们总结了当前国内外关于粉末冶金力学性能和增强机理的研究现状和发展趋势。
随着科学技术的不断进步和人们对高性能材料的不断追求，粉末冶金材料的研究将会越来越深入和广泛。
未来研究方向主要包括：优化粉末冶金制备工艺以提高材料性能；探索新的增强机制以拓展材料的适用范围；开发新型粉末冶金材料以满足不同领域的需求等。
粉末冶金技术的发展历程和应用领域粉末冶金(Powder Metallurgy,PM)是一种将金属粉末与有机或无机载体相结合，通过加热、压制、烧结等工艺过程制备出具有特殊性能的材料的方法。
自19世纪末期发明以来，粉末冶金技术经历了一个漫长的发展过程，从最初的简单粉末混合到现代的多相材料制备，其应用领域也不断拓展，涵盖了航空航天、汽车、电子、能源等多个重要领域。
超高料层均质低碳烧结关键技术及应用 冶金奖简介

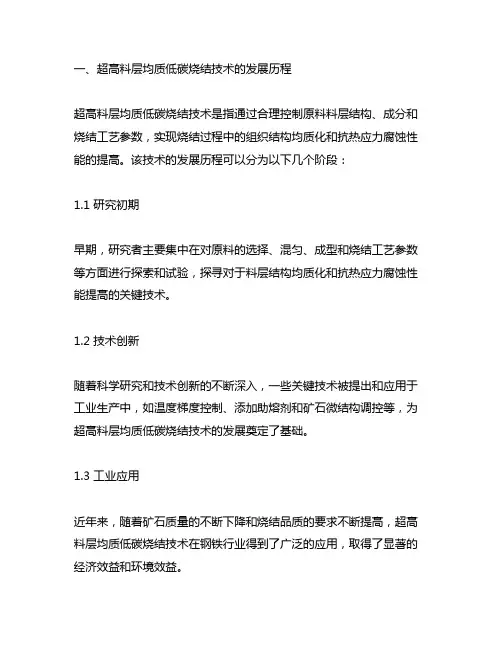

一、超高料层均质低碳烧结技术的发展历程超高料层均质低碳烧结技术是指通过合理控制原料料层结构、成分和烧结工艺参数，实现烧结过程中的组织结构均质化和抗热应力腐蚀性能的提高。
该技术的发展历程可以分为以下几个阶段：1.1 研究初期早期，研究者主要集中在对原料的选择、混匀、成型和烧结工艺参数等方面进行探索和试验，探寻对于料层结构均质化和抗热应力腐蚀性能提高的关键技术。
1.2 技术创新随着科学研究和技术创新的不断深入，一些关键技术被提出和应用于工业生产中，如温度梯度控制、添加助熔剂和矿石微结构调控等，为超高料层均质低碳烧结技术的发展奠定了基础。
1.3 工业应用近年来，随着矿石质量的不断下降和烧结品质的要求不断提高，超高料层均质低碳烧结技术在钢铁行业得到了广泛的应用，取得了显著的经济效益和环境效益。
二、超高料层均质低碳烧结技术的关键技术2.1 原料料层结构控制通过合理的原料混合比例和层序放料方式，实现原料料层结构的均匀性和稳定性，为烧结过程的均质化提供基础条件。
2.2 烧结工艺参数控制包括烧结温度、热风温度和气氛、热风速度、烧结时间等参数的合理控制，对于烧结产品的组织结构和性能起到关键作用。
2.3 烧结矿的微结构调控通过添加助熔剂、表面活性剂、矿石细微粉等，在原料料层中形成一定的微结构，提高烧结矿的熔融性和流动性，实现烧结过程中的均质化。
2.4 温度梯度控制通过调节料层和热风温度的梯度分布，实现烧结过程中的温度均匀性，避免热应力产生，进而提高产品的耐热应力腐蚀性能。
三、超高料层均质低碳烧结技术在钢铁生产中的应用3.1 提高烧结品质超高料层均质低碳烧结技术的应用，可以实现烧结产品的组织结构均匀、孔隙率低、机械强度高，为后续高炉冶炼提供优质的铁料，提高炼铁炉的产量和品质。
3.2 降低能耗和环保与传统烧结工艺相比，超高料层均质低碳烧结技术可以降低烧结温度、热风消耗和燃料等能耗，减少大气污染物的排放，节能减排效益显著。
金属冶炼中的新技术与新材料
连铸连轧技术
总结词
高效、节能的金属加工技术
详细描述
连铸连轧技术是一种高效、节能的金属加工技术，将铸造和轧制工艺连续进行 ，实现金属材料的连续加工。该技术具有生产效率高、节能降耗、降低生产成 本等优点，广泛应用于钢铁、有色金属等领域。
CHAPTER
新设备在金属冶炼中的应用
真空冶炼设备
真空感应熔炼炉
利用真空条件下，通过感 应加热原理熔炼金属，具 有熔炼温度高、杂质去除 效果好等优点。
真空电弧熔炼炉
通过电弧在真空条件下加 热和熔炼金属，可实现高 熔速、高纯净度熔炼。
真空电子束熔炼炉
利用电子束在真空条件下 对金属进行加热和熔炼， 具有熔炼温度高、纯净度 高、节能环保等优点。
废水处理技术
01
沉淀法
通过添加沉淀剂使废水中的重金 属离子或悬浮物沉降下来，达到 净水的目的。
生物处理法
02
03
高级氧化技术
利用微生物的代谢作用，将废水 中的有机物转化为无害的物质， 达到净水的目的。
通过强氧化剂将废水中的有机物 氧化成无害的物质，达到净水的 目的。
废渣处理技术
压实法
通过压实机将废渣压缩成块，减少体积，便于运输和 处置。
固化法
通过添加固化剂将废渣中的有害物质固定在固化体中 ，减少对环境的危害。
焚烧法
通过高温焚烧将废渣中的有害物质燃烧成无害的物质 ，达到处置的目的。
04
CHAPTER
新工艺在金属冶炼中的应用
粉末冶金产品及应用
粉末冶金产品及应用粉末冶金是一种独特的制造方法，利用精细的金属粉末与特殊的成型技术，制造出高度定制化的功能性金属制品。
具有高强度、轻便、耐磨、耐腐蚀、耐温性能好等特点。
此外，通过与其他工艺的结合，更多的应用已经被开发出来。
1. 粉末冶金的产品①压制件粉末冶金制造的压制件是最常见的产品之一。
常见的材料包括锰铜合金、铜、铁、不锈钢、钛合金、镍合金、铍铜合金、铝、钨、钼等。
它们广泛应用于机械制造、工业设备、汽车工业和电子工业等领域。
②热成型件热成型件是具有吸振、抗疲劳、高温强度优异的功能性金属制品。
由于大量使用钨、钼等难以加工的材料，需要采用粉末冶金技术。
热成型件可以应用于制造航空发动机、汽车发动机、火箭发动机等高温、高负荷的场合。
③硬质合金粉末冶金技术是制造硬质合金最普遍的方法之一。
硬质合金具有高硬度、耐磨、耐腐蚀、高温强度优异等特点。
硬质合金主要应用于机械制造、采矿、化工等行业。
④金属陶瓷合成材料另一种重要的粉末冶金产品是金属陶瓷合成材料。
金属陶瓷具有低密度、高强度、抗磨损、抗腐蚀、高温抗氧化性等优点。
金属陶瓷主要应用于制造刀片、钻头、飞机发动机涡轮叶片等领域。
2. 粉末冶金的应用①汽车领域粉末冶金技术已经广泛应用于汽车制造。
其中最重要的应用是用于制造发动机和自动变速器零件，如齿轮、轴承、凸轮、气门座圈，它们具有高精密、高强度、低摩擦、低噪音等优点。
②医疗领域粉末冶金技术应用于医疗领域已成为一种趋势。
粉末冶金技术在制造人造关节和骨骼修复材料方面表现出色。
利用粉末冶金技术，可以制造出性能优良的不锈钢、钛合金、铬钼合金等医疗用材料。
③食品加工及包装粉末冶金技术在食品加工和包装领域也有广泛的应用。
粉末冶金可以制造高度纯净的食品加工设备，如研磨器和切割机。
此外，粉末冶金也可以制造出具有自我润滑、抗腐蚀性能的包装材料。
总之，随着技术的发展，粉末冶金正变得更加成熟和广泛应用。
粉末冶金的产品不仅可以应用于传统制造企业，还可以应用于新兴领域，如能源、环保等领域。
硬度在HRC50以上的粉末材料的开发与烧结热处理工艺的研究
硬度在HRC50以上的粉末材料的开发与烧结热处理工艺的研究摘要：本文研究了一种高硬度铁基粉末冶金材料及其生产工艺。
通过选用不同的粉末材质并在不同工艺条件下做各项对比实验得到的性能数据，开发出了一种硬度在HRC50以上的高性价比的粉末冶金材料和烧结热处理工艺。
关键字：粉末冶金、预合金、表面硬度、烧结硬化、渗铜、热处理一、前言现代粉末冶金工业，除了通常所讲的生产铁粉、铜粉等金属粉末和生产铁基、铜基粉末冶金制品等产业外，广义地讲，还应包括用粉末冶金技术制造的所有产品门类的产业。
本文主要介绍铁基粉末冶金材料及其生产工艺。
铁基金属粉末是粉末冶金生产的基本原料，为满足铁基粉末冶金制品生产对金属粉末的各种性能要求，又研究了各种各样的铁粉的生产方法、不同的压制成型工艺、烧结工艺及热处理方法。
文中开发了一种硬度在HRC50以上的铁基粉末冶金产品。
常规条件下，需要将粉末冶金产品的表面硬度达到HRC50以上是有一定难度的。
为满足粉末冶金产品表面的高硬度，整个过程必须非常谨慎严格。
铁粉分为普通纯铁粉和添加合金元素的预合金化铁粉，从原料铁粉的选用上我们需要选取添加一定合金成分的预合金化铁粉，文中各种铁粉均由山东鲁银新材料科技有限公司提供；压制、烧结、热处理等工艺均在禹城粉末冶金制品有限公司进行。
二、实验的方法和过程（一）实验的原料粉末和材料配比：选用5种铁粉作为基粉加入适量的石墨粉、铜粉和润滑剂，润滑剂的含量为0.7%，将粉末压制成形。
5种实验粉末的材料配比分别如下，1#粉：LAP100.29+1.0%C+1.8%Cu+0.7%润滑剂，LAP100.29为水雾化纯铁粉，粉末600MPa压缩性能为7.18g/cm3；2#粉：LAP100.29Mo2+0.6%C+0.7%润滑剂，LAP100.29Mo2为水雾化预合金化钼元素铁粉，Mo含量为0.80—1.00%；3#粉：LAP100.29Mo3+0.6%C+0.7%润滑剂，LAP100.29Mo3为水雾化预合金化钼元素铁粉，Mo含量为1.40—1.60%；4#粉：LAP100.29A4+0.6%C+0.7%润滑剂，LAP100.29A4为水雾化预合金化镍和钼元素铁粉，Mo含量1.30%,Ni含量为1.45%；5#粉：LAP100.29A5+0.6%C+0.7%润滑剂，LAP100.29A4为水雾化预合金化低镍和低钼元素铁粉，Mo含量0.90%,Ni含量为0.50%。
新型超高强韧耐磨钢板及其关键制备技术
新型超高强韧耐磨钢板及其关键制备技术
新型超高强韧耐磨钢板是一种具有优异力学性能和耐磨性能的材料，广泛应用于工程机械、矿山设备、冶金设备等领域。
其关键制备技术包括以下几个方面：
1. 材料设计和合金配方优化：通过调整合金元素的含量和比例，优化材料的化学成分，以提高材料的强度、韧性和耐磨性能。
2. 精细晶粒控制技术：通过控制热处理参数，如退火温度、冷却速率等，使材料具有细小均匀的晶粒结构，提高材料的强度和韧性。
3. 热处理工艺优化：通过选择合适的热处理工艺，如正火、淬火和回火等，使材料达到最佳的力学性能和耐磨性能。
4. 高温变形控制技术：通过控制材料在高温下的塑性变形过程，如热轧、热拉伸等，使材料具有均匀细小的晶粒和良好的力学性能。
5. 表面改性技术：通过表面处理方法，如喷丸、镀涂等，提高材料的耐磨性能和表面硬度。
以上是新型超高强韧耐磨钢板及其关键制备技术的一些方面，这些技术的应用和改进可以进一步提高材料的性能和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.高性能钢铁粉末冶金材料关键技术与应用项目推荐公示内容一、项目名称：高性能钢铁粉末冶金材料关键技术与应用二、推荐单位意见：粉末冶金技术不仅可提高材料性能，而且可实现零部件的近终形制造，是国际上公认的“绿色制造技术”，是近些年来工业发达国家优先发展的高技术领域。
该项目选择应用面最广、产量最大的钢铁粉末冶金材料为研究重点，开展了高压缩性铁粉工业化生产及应用技术研发，任务来源于国家科技支撑计划和国家973计划。
该项目的创新性主要体现在：攻克了高纯冶炼、高效水雾化和精还原等产业3以上的高压缩性铁粉工业化高效生产新7.20g/cm化关键技术，创立了压缩性在工艺；基于粉体塑性特性和改性原理，开发出了粘结化混合粉末，其压坯密度可3；在探明Ni、Mo7.60g/cm达、Cu等合金元素的强化作用机理和规律的基础上，发明了具有“烧结硬化”特性的预合金粉和燃油发动机气门阀座专用粉及其工业化生产工艺；发明了雾化铁粉的表面绝缘双层包覆新方法和关键装备，创立了铁基软磁复合材料（零件）的致密成形和热处理工艺。
项目关键技术和产品性能达到了国际先进水平。
本项目共取得发明专利11项，实用新型专利15项，发表学术论文20篇，出版著作1 部，主持和参与修订国家标准3 项。
4项科技成果先后通过了山东省科技厅的鉴定，均“达到国际先进水平”，“产品密度居国际同类产品的领先水平”。
该项目形成了具有完全自主知识产权的钢铁粉末冶金材料生产成套技术，先后建设了8条工业化生产线，打破了国外公司的技术和市场垄断。
近三年新增销售额19.30亿元，新增利润 2.48亿元。
项目成果丰富了粉末冶金过程理论和材料理论，提升了我国粉末冶金技术和产业的水平，对扩大粉末冶金的应用领域、推动我国粉末冶金行业品种结构的优化具有重要意义，并为我国汽车工业和高端装备制造业提供了有力的技术支撑。
经审查，提交的材料真实有效。
推荐该项目为国家科学技术进步奖_贰__等奖三、项目简介：2000年以来，随着我国汽车和高端装备制造业的快速发展，对高性能钢铁粉末冶金产品的需求量迅速增长。
2009年，中国汽车产量首次超过1000万辆（1364万辆），成为世界第一大汽车制造国，汽车用铁基粉末冶金零件的年需求量达到11万吨，而我国仅生产了4.71万吨，且高密度铁基结构零件和低损耗铁基软磁产品等高性能铁基粉末冶金产品为空白。
中国各个品牌汽车原装配套..体系中，关键粉末冶金零部件几乎都是由国外企业垄断，且对我国实施严密的技术封锁，已成为我国从汽车制造大国走向汽车制造强国的所面临的主要挑战。
本项目针对汽车等高端装备制造业对高性能粉末冶金零件的迫切需要，攻克了行业发展所面临的高压缩性铁粉、预合金专用粉、软磁材料粉等高性能原料粉末短缺等瓶颈问题和高密度成形等关键技术，形成了工业化成套技术。
主要技术内容如下：（1）建立了工艺介质和杂质元素的综合作用理论，构建了水雾化铁粉压缩性与杂质元素之间的定量关系模型，突破了纯净化冶炼、高效水雾化和精还原33g/cm 以上，提高到7.20 等产业化关键技术，将铁粉压缩性从6.90～7.06g/cm达到国外先进产品的性能指标，国内市场占有率达到70%以上。
（2）系统研究了Ni、Mo、Cu 等合金元素的协同作用规律，开发了具有“烧结硬化”特性的预合金粉和燃油发动机气门阀座专用粉及其工业化生产工艺，将烧结和热处理在烧结炉中一次完成，缩短了工艺流程，减少热能消耗约40%。
（3）确立了雾化铁粉特性与磁性能的匹配规律，发明了铁粉表面绝缘连续化处理新方法和关键装备，开发了软磁复合材料（零件）的致密成形和热处理工艺；产品的磁导率、磁损耗等关键性能均优于国际同类产品的先进指标。
（4）基于粉体塑性特性和改性原理，创立了通过优化粉体粒度组成、改善粉体塑性变形能力，采用传统模压成形与烧结设备制备高密度低合金结构件的3，热处理后硬度达到HRC50～新途径。
产品密度高达7.6g/cm55，抗拉强度≥1050MPa，产品密度、力学性能和生产效率均优于国际著名公司同类产品。
申请专利34项，授权专利26项（其中发明专利11 项），发表学术论文20篇，出版著作1 部，主持和参与修订国家标准3 项。
基于上述创新，成功开发了高压缩性铁粉、粘结化混合粉、预合金粉、阀座专用粉、软磁材料粉等5大系列高档铁基粉末新品种；形成了高密度粉末冶金结构件、烧结硬化结构件、软磁复合材料等高性能粉末冶金产品产业化技术系统；先后建设了6条粉末生产线，2条粉末冶金制品生产线，相关产品已在东睦新材料、上汽、通用等大型企业为代表的70多个单位获得应用，并出口日本、韩国、印度和台湾等国家和地区。
近三年项目完成单位新增销售19.30亿元，利润 2.48亿元。
间接经济效益约110亿元，并取得了显著的节能减排效果。
打破了少数工业先进国家在技术、装备、产品上的垄断与封锁，显著提升了我国高性能钢铁粉末冶金材料生产和应用的技术水平。
四、客观评价：1、产品检验结论产品经中国有色金属工业粉末冶金产品质量监督检验中心、国家钢铁材料测试中心、国家有色金属及电子材料分析测试中心等测试机构单位检测，粉末化学成分、物理和力学性能指标均达到了项目任务要求。
结果显示，重要技术指标达到或优于国外著名公司的同类产品。
..2、科技成果鉴定意见山东省科技厅于2011年7月和2012年3月组织了科技成果鉴定会，对本项目的4项成果进行了鉴定，主要鉴定意见摘录如下：（1）铁粉压缩性影响因素的系统研究及高压缩性铁粉的规模化生产技术对水雾化铁粉中 C、S、P、Si、O、Mn、N 七种杂质元素含量及粉末粒度、比表面积对铁粉压缩性影响进行了系统研究，确定了影响铁粉压缩性的主要因素为 N、P、C 等杂质元素及其含量，次要因素为 Si、Mn。
通过控制铁粉中杂质元素含量，将常规还原工艺改为高温还原后进行低温退火工艺，开发出纯度3及以上的g/cm 压制压力下压缩性达到 7.20 可以达到 99.7wt%及以上、600MPa高压缩性铁粉。
该项目技术先进，产品市场潜力大，应用前景好，经济社会效益显著，其关键技术和产品压缩性指标达到国际先进水平。
（2）预合金粉合金成分系统研究与高性能预合金钢粉的开发通过研究合金元素种类、含量、热处理对烧结硬化合金力学性能和组织的影响，……,开发出了烧结硬化粉和阀座专用粉。
形成了年产 1 万吨的预合金钢粉生产线，开发的产品在多种汽车零部件中应用，获得了显著的经济效益。
关键技术和产品性能均达到国际同类产品的先进水平。
(3)高性能软磁复合材料(SMC)及其环保型磁芯的产业化开发通过对雾化铁粉物化性能、表面绝缘化工艺与材料磁性能的研究，解决了雾化铁粉性能和磁性能的匹配技术、铁粉的表面绝缘化处理等关键技术，实现了铁粉软磁复合材料工艺与产业化生产关键技术装备的技术创新。
项目产品已经在汽车微电机等方面应用，获得了良好的效果。
关键技术达到国际先进水平。
(4) 高密度低合金粉末冶金结构件制备新技术与应用通过粉末粒度的优化、添加母合金粉、特制增塑剂和润滑剂的技术，创立了以国产水雾化铁粉为主要原料，经一次冷压-烧结制备高密度低合金粉末结构件的新技术。
技术先进、工艺稳定，显著提高了生产效率，生产成本大幅度降低。
整体技术达到国际先进水平，产品密度在同类产品中居国际领先水平。
3、项目验收意见2012 年6月14日，科技部组织专家召开了国家科技支撑计划项目“高性能钢铁粉末冶金材料关键技术研究与应用”验收会，验收意见摘录如下：通过对铁粉压缩性影响因素研究、预合金成分系统研究、铁粉软磁复合材料、高性能结构件生产研究，为生产开发高压缩性铁粉、预合金粉、软磁材料铁粉的、高性能结构件生产提供了理论基础，在此基础上开发了高压缩性铁粉、烧结硬化粉、阀座专用粉、铁粉软磁复合材料、铁粉基软磁磁芯、高性能结构件等六大类产品。
在规模化生产高性能粉末方面取得突破，掌握了高性能铁粉及制品的规模化生产技术。
建设了年产 3 万吨高压缩性铁粉、年产1万吨预合金粉生产线；年产 1 万吨软磁复合材料生产线、年产1万吨高性能结构件生产线。
..4、科技查新报告结论委托山东省科学技术情报研究所进行查新，结果显示，在高压缩性铁粉、烧结硬化和气门阀座专用粉、铁基软磁复合粉制备技术和高密度成形工艺等方面具有创新性。
本项目创新点相关内容除项目单位发表了相关论文和专利之外，国内外均未见与本项目创新点特征相同的报道。
5、用户使用意见本项目生产的高压缩性铁粉、预合金粉、软磁材料粉已在东睦新材料集团股份有限公司、重庆华孚粉末冶金有限公司、上海汽车粉末冶金（莱芜）有限公司、仪征市昌达粉末冶金制品有限公司、浙江东睦科达磁电有限公司、广州金南磁性材料有限公司等约70家粉末冶金制品公司获得应用，用户反应良好。
“铁粉的各项性能指标都达到了要求标准，在使用过程中稳定良好，压缩性达3（600MPa），已替代进口粉末应用于我公司相关产品的生产”；到7.20g/cm“完全可以替代美国GKN公司737H牌号产品，现已批量应用”；“提供的各批次粉末性能稳定，各项性能指标达到了国外进口的同类粉末的水平，完全满足制备轿车用高性能粉末冶金结构件的需要”；“产品的重要性能指标均达到了国外同类产品水平，达到了我公司生产磁粉芯的相应料粉标准要求，能够满足生产形状复杂的二维、三维磁芯部件，为我公司的发展和成本控制提供了重要保障”；“该新型软磁材料可以替代进口产品，其应用促进了我公司产品的降本增效效果”。
高密度粉末冶金结构件在通过相关企业技术性能检测、破坏性实验及路试后，已在上海通用汽车有限公司、浙江吉利汽车零部件采购有限公司、上海华普发动机有限公司、浙江茂诠机械有限公司、重庆市邦联机电制造有限公司和杭州怡田工具制造有限公司批量装机使用。
用户反应：“运行噪音低，使用性能良好，产品质量达到国外同类产品的技术水平”。
6、科技奖励（1）高性能钢铁粉末冶金材料关键技术研究与应用，2014年山东省科技进步一等奖；（2）高密度低合金粉末冶金结构件制备新技术与应用，2013年山东省科技进步二等奖。
五、推广应用情况：基于本创新技术，先后建设了6条粉末生产线，2条粉末冶金制品生产线，粉末产品已推广应用于全国70多家粉末冶金制品生产企业，并出口日本、韩国、印度和台湾等国家和地区。
莱芜钢铁集团粉末冶金有限公司自2009 年开始推广高压缩性铁粉、预合金粉、软磁材料粉。
产品已先后被东睦新材料集团股份有限公司、重庆华孚粉末冶金有限公司、上海汽车粉末冶金（莱芜）有限公司、仪征市昌达粉末冶金制品有限公司、浙江东睦科达磁电有限公司、广州金南磁性材料有限公司等我国知名粉末冶金制品公司批量使用，已大量取代进口粉末。
..开发的高密度低合金链轮、同步器齿毂、主动齿轮、斜齿轮、从动齿轮、气门阀座、SMC电机磁芯等系列产品畅销全国，并与上汽、大众、通用、吉利汽车、江西华意、浙江长宏、重庆利德、奇瑞集团等厂家签订了长期供货合同，建立了良好合作关系。
