工业金属管道工程施工质量验收规范课件
工业金属管道工程施工质量验收规范
第二部分 标准解读
几个分部（子分部）工程。 ❖ 3.1.4 当工业金属管道工程具有独立施工条件或使用功能时，
一个或几个管道分部（子分部）工程亦可构成一个单位 （子单位）工程。
第二部分 标准解读
❖ 3.2 施工质量验收 ❖ 3.2.1 分项工程质量验收应符合下列规定： ❖ 1 主控项目应符合本规范的规定。 ❖ 2 一般项目每项抽检点数的实测值应在本规范规定的允许偏
先进性 强化验收
吸收国内外先进技术，标准高。
按照“验评分离、强化验收、完善 手段、过程控制”指导思想，进一 步提高施工工艺和质量检验要求。
第一部分 标准概述
3、GB50235-2010修订
1、规范名称
调整为：工业 金属管道工程 施工规范
2、规范章节
3、总则
增加：2.2、3、8.5、 9.5；删除：9、10、 附录B
质量验收规范》 5
GB50316-2010 《工业金属管道设计规范》 6 国内外管道规范：SH3501、DL/T5031、ASME等。
第一部分 标准概述
6、相关标准规范的协调
原则：1、遵循设计文件的规定、以严者为准； 2、必须执行根据《特种设备安全监察条例》制定的 TSG D0001-2009 《压力管道安全技术监察规程— —工业管道》； 3、尚应执行相关行业标准SH3501、DL/T5031等和专 业标准GB50236、JB4730等。
6 、章节内容
删除：管道涂漆、 附录一、附录二。
第一部分 标准概述
5、相关标准规范
1 GB50235-2010《工业金属管道工程施工规范》
2 TSG D0001-2009 《压力管道安全技术监察规 程——工业管道》

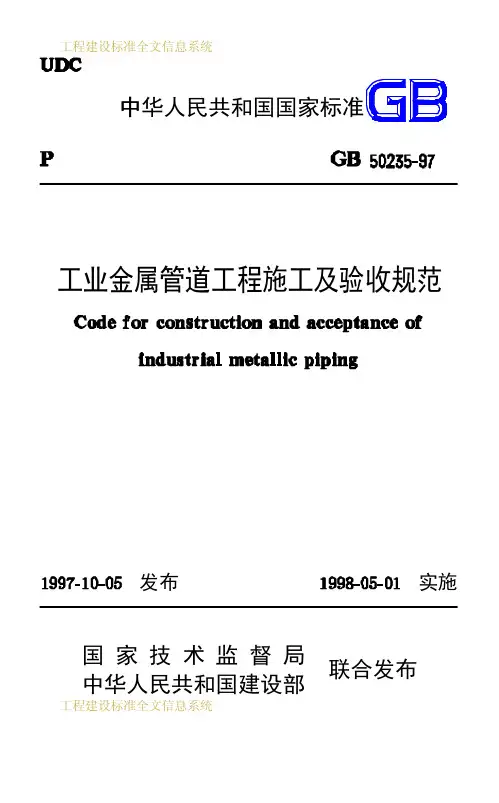

工业金属管道工程施工及验收规范

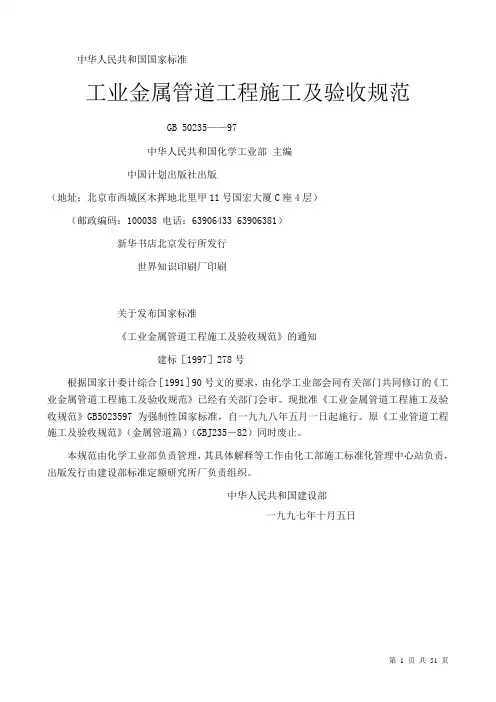

中华人民共和国国家标准工业金属管道工程施工及验收规范GB 50235——97中华人民共和国化学工业部主编中国计划出版社出版（地址；北京市西城区木挥地北里甲11号国宏大厦C座4层）（邮政编码：100038 电话：63906433 63906381）新华书店北京发行所发行世界知识印刷厂印刷关于发布国家标准《工业金属管道工程施工及验收规范》的通知建标［1997］278号根据国家计委计综合［1991］90号文的要求，由化学工业部会同有关部门共同修订的《工业金属管道工程施工及验收规范》已经有关部门会审。
现批准《工业金属管道工程施工及验收规范》GB5023597为强制性国家标准，自一九九八年五月一日起施行。
原《工业管道工程施工及验收规范》（金属管道篇）（GBJ235－82）同时废止。
本规范由化学工业部负责管理，其具体解释等工作由化工部施工标准化管理中心站负责，出版发行由建设部标准定额研究所厂负责组织。
中华人民共和国建设部一九九七年十月五日目次1 总则 (1)2 术语 (2)3 管道组成件及管道支承件的检验 (5)4 管道加工 (7)4.l 管子切割 (7)4.2 弯管制作 (8)4.3 卷管加工 (12)4.4 管口翻边 (13)4.5 夹套管加丁 (13)5 管道焊接 (15)6 管道安装 (18)6.1 一般规定 (18)6.2 管道预制 (18)6.3 钢制管道安装 (19)6.4 连接机器的管道安装 (24)6.5 铸铁管道安装 (24)6.6 有色金属管道安装 (26)6.7 伴热管及夹套管安装 (27)6.8 防腐蚀村里管道安装 (28)6.9 阀门安装 (28)6.10 补偿装置安装 (29)6.11 支、吊架安装 (32)6.12 静电接地安装 (34)7 管道检验免检查和试验 (35)7.1 一般规定 (35)7.2 外观检验 (35)7.3 焊缝表面无损检验 (35)7.4 射线照相检验和超声波检验 (36)7.5 压力试验 (37)8 管道的吹扫与清洗 (42)8.1 一般规定 (42)8.2 水冲洗 (43)8.3 空气吹扫 (43)8.4 蒸汽吹扫 (43)8.5 化学清洗 (44)8.6 油清洗 (45)9 管道沐漆 (46)10 管道绝热 (47)11 工程交接验收 (48)附录A 交工技术文件的内容及格式 (50)附录 B 管道焊接常用的坡口形式和尺寸 (64)附录 C 本规范用词说明 (73)附加说明 (74)附．条文说明……………………………………………………（7D）1 总则1.0.1 为了提高工业金属管道工程的施工水平，保证工程质量，制订本规范。
工业金属管道工程施工质量验收规范课件
第五页，共123页。
第一部分 标准(biāozhǔn)概述
3、GB50235-2010修订(xiūdìng)
1、规范
调(gu整īf为àn：)名工业称
金属管道工程 施工规范
2、规范章节
增加：、3、、；删 除：9、10、附录B
3、总则
调整：不适用 范围。
4、术语
调整：公称尺寸、 轴测图等。
5、基本规定
检验数量：全部检查。 检验方法：检查质量 证明文件。
管道元件 ：指连接或装配成管道系统的各种 零部件的总称。包括管道组成件和管道支
第二十五页，共123页。
第二部分 标准(biāozhǔn)解读
❖ 对于铬钼合金钢、含镍低温钢、不锈钢、镍及镍合金、钛及 钛合金材料的管道组成件，应对材质进行抽样检验，并应作 好标识。检验结果应符合国家现行有关标准和设计文件的规 定。
2 分项工程质量验收记录应采用本规范附录A的格式。 3 分部（子分部）工程质量验收记录应采用本规范附录B的格式。 4 单位（子单位）工程质量验收记录应采用本规范附录C的格式。 5 质量保证资料核查记录应采用本规范附录D的格式。
第二十页，共123页。
第二(dì èr)部分 标准解读
第二十一页，共123页。
单位（子单位）工程完工后，施工单位应向建设单位提交单位（子单位）工程验收报告。建设单位收到工程验收报告后，应由建设 单位项目负责人组织施工（含分包单位）、设计、监理等单位的项目负责人和相关专业人员进行验收。
3.3.5 当管道工程由分包单位施工时，总包单位应对工程质量(zhìliàng)全面负责。分包单位应对所承包的工程应按本规范规定的 程序进行检查验收。分包工程完成后，应将工程文件和记录提交总包单位。
GB_50235-2010《工业金属管道工程施工规范》及GB_50184-2010_《工业金属管道工程施工质量验收规范》 ppt课
四、两规范修订的主要特点 1、充分考虑通用性、完整性及与相关标准的协调性 两规范在修订过程中吸收了国内化工、石化、石油、冶金、机械、电力、核工业 等行业的中、外资企业采用工业金属管道工程的设计、施工及应用的经验，具有 较强的通用性。在编排上，从材料、施工、验收等方面分别作了具体规定，内容 完整，定性、定量的规定宽严适度，准确可靠，并与国内相关标准进行了协调， 吸收了国外先进标准的相关内容，并在此基础上进行了具体内容的深化，修订后 的规范具有较强的完整性。在施工技术内容上，按管道的施工工艺特点重新调整 了设置和编排，对规范的适用范围、引用相关规范及标准、材料的质量要求等均 做了定性的规定，明确了以施工记录和交工技术文件为基础进行工程交接和质量 验收，提高了标准的可操作性。 2、体现先进性、适应性
修订后的两规范强调了管道工程施工的具体方法和工艺等关键环节的控制和质量 检查验收，在原规范的基础上对管道施工做了更为严格的要求和提高，使管道施 工后的质量有了进一步的保证；同时采纳吸收新技术、新材料，充分考虑施工企 业实际，合理选择施工方法和检测手段，以降低施工成本，也有利于提高施工的 可操作性；两规范还在一定程度上考虑了施工节能减排方面的技术要求。严格执 行本规范，对提高工程质量、节约资源、保证安全生产、提高经济效益和社会效 益将起到重要的作用。 五、管道工程相关标准规范的协调 1、与管道工程相关的标准规范： （1）GB50235-2010、GB50184-2011： 适用于化工、石化、石油、冶金、机械、电力、核工业等各行业压力管道和非压 力管道（不适用范围除外）。 （2）《压力管道安全技术监察规程——工业管道》TSG D0001-2009： 国家质检总局颁布，属于压力管道安全技术规范（法规体系），具有强制性。 （3）《压力管道规范 工业管道》GB/T20801-2006： 虽然是推荐性国家标准，但已被《压力管道安全技术监察规程——工业管道》 TSG D0001-2009引用为强制性国家标PP准T课：件凡是压力管道，必须严格执行本2标121准。
工业管道工程施工及验收规范金属管道篇

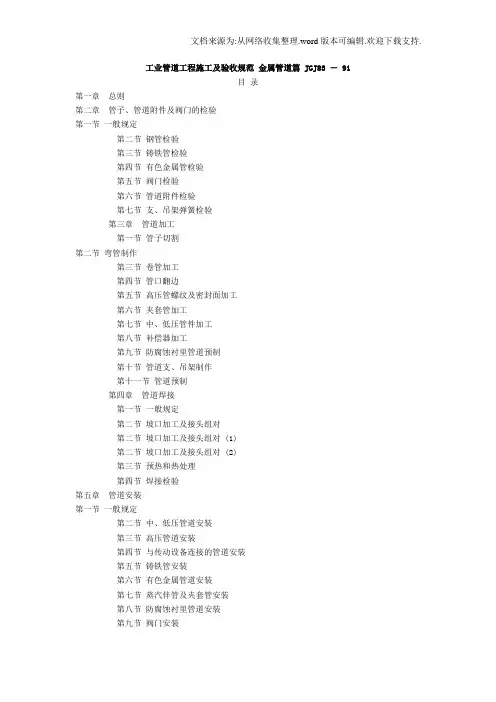

工业管道工程施工及验收规范金属管道篇 JGJ83 － 91目录第一章总则第二章管子、管道附件及阀门的检验第一节一般规定第二节钢管检验第三节铸铁管检验第四节有色金属管检验第五节阀门检验第六节管道附件检验第七节支、吊架弹簧检验第三章管道加工第一节管子切割第二节弯管制作第三节卷管加工第四节管口翻边第五节高压管螺纹及密封面加工第六节夹套管加工第七节中、低压管件加工第八节补偿器加工第九节防腐蚀衬里管道预制第十节管道支、吊架制作第十一节管道预制第四章管道焊接第一节一般规定第二节坡口加工及接头组对第二节坡口加工及接头组对 (1)第二节坡口加工及接头组对 (2)第三节预热和热处理第四节焊接检验第五章管道安装第一节一般规定第二节中、低压管道安装第三节高压管道安装第四节与传动设备连接的管道安装第五节铸铁管安装第六节有色金属管道安装第七节蒸汽伴管及夹套管安装第八节防腐蚀衬里管道安装第九节阀门安装第十节补偿器安装第十一节支、吊架安装第十二节静电接地安装第六章管道系统试验第一节一般规定第二节液压试验第三节气压试验第四节其他试验第七章管道系统吹扫与清洗第一节一般规定第二节水冲洗第三节空气吹扫第四节蒸汽吹扫第五节油清洗第六节脱脂第七节酸洗与钝化第八章管道涂漆第九章管道绝热第十章工程验收附录一：管道施工常用标准及参考数据附表 1.1 常用钢管、管件的化学成分、机械性能及硬度值数据附表 1.2 闸阀密封面允许渗漏量附表 1.3 常用高压螺栓、螺母的化学成分、机械性能及硬度值数据附表 1.4 碳素钢及低合金钢管道酸洗、中和、钝化液配化附表 1.5 不锈钢管道酸洗液配方附录二：交工技术文件的内容及格式附表 2.1 高压钢管检查验收（校验性）记录附表 2.2 高压阀门试验记录附表 2.3 安全阀调整试验记录附表 2.4 高压管件检查验收记录附表 2.5 高压弯管加工记录附表 2.6 高压管螺纹加工记录附表 2.7 Ⅰ、Ⅱ类焊缝焊接工作记录附表 2.8 管道焊缝热处理及着色检验记录附表 2.9 管道系统试验记录附表 2.10 管道系统吹洗（脱脂）记录附表 2.11 隐蔽工程（系统封闭）记录附录三铸铁管道（埋地）最终水压试验程序主编部门：化学工业部批准部门：国家基本建设委员会实行日期： 1982 年 8 月 1 日国家基本建设委员会文件 (82) 建发施字 14 号关于颁发《工业管道工程施工及验收规范》（金属管道篇）的通知国务院有关部、总局，各省、市、自治区建委，基建工程兵：我委委托化学工业部负责组织编制的《工业管道工程施工及验收规范》（金属管道篇），经有关部门会审定稿，现批准为国家标准施工及验收规范，编号为 GBJ235 —82 ，自一九八二年八月一日起实行。
工业金属管道工程施工及验收规范
压力进行压力试验
设计文件要求进行低温冲击韧性试验的材料 供货方应
提供低温冲击韧性试验结果的文件 其指标不得低于设计文件的
规定
设计文件要求进行晶间腐蚀试验的不锈钢管子及管件
供货方应提供晶间腐蚀试验结果的文件 其指标不得低于设计文
件的规定
管道组成件及管道支承件在施工过程中应妥善保管 不
得混淆或损坏 其色标或标记应明显清晰 材质为不锈钢 有色金
计单位确认 并经建设单位同意
现场组装的机器或设备所属管道 应按制造厂的技术文件
施行 但质量标准不得低于本规范的规定
管道的施工除应执行本规范的规定外 尚应执行国家现行
有关标准 规范的规定
工程建设标准全文信息系统
工程建设标准全文信息系统
术语
管道 由管道组成件和管道支承件组成 用以输送 分配 混合 分 离 排放 计量 控制或制止流体流动的管子 管件 法兰 螺栓连 接 垫片 阀门和其他组成件或受压部件的装配总成
钢管执弯或冷弯后的热处理 应符合下列规定
除制作弯管温度自始至终保持在
以上的情况
外 壁厚大于
的碳素钢管制作弯管后 应按表
的规定
进行热处理
当表
所列的中 低合金钢管进行热弯时 对公
称直径大于或等于
或壁厚大于或等于
的 应按设
计文件的要求进行完全退火 正火加回火或回火处理
当表
所列的中 低合金钢管进行冷弯时 对公
的应在热处理后进行 当有缺陷时 可进行修磨 修磨后的弯管壁
厚不得小于管子公称壁厚的
且不得小于设计壁厚
高压钢管弯管加工合格后 应按本规范附录 第
条规定的格式填写 高压管件加工记录
工程建设标准全文信息系统
工业金属管道工程施工及验收规范
总则为了提高工业金属管道工程的施工水平，保证工程质量,适用于设计压力不大于42MPa，不适用于核能装置的专用管道、矿井专用管道、长输管道。
当修改设计时，应经原设计单位确认，并经建设单位同意。
现场组装的机器或设备所属管道，应按制造厂的技术文件施行，但质量标准不得低于本规范的规定。
管道的施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。
1 术语1 管道由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制或制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。
2 管道组成件用于连接或装配管道的元件。
它包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。
3 管道支承件管道安装件和附着件的总称。
4 安装件将负荷从管子或管道附着件上传递到支承结构或设备上的元件。
它包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座5 附着件用焊接、螺栓连接或夹紧等方法附装在管子上的零件，它包括管吊、吊(支)耳、圆环、夹子、吊夹、紧固来板和裙式管座等。
6 剧毒流体如有极少量这类物质泄漏到环境中，被人吸入或与人体接触，即使迅速治疗、也能对人体造成严重的相难以治疗的伤害的物质。
相当于现行国家标准《职业性接触毒物危害程度分级》中Ⅰ级危害程度的毒物。
7 有毒流体这类物质泄漏到环境中。
被人吸入或与人体接触，如治疗及时不致于对人体造成不易恢复的危害。
相当于现行国家标准《职业性接触毒物危害程度分级》中Ⅱ级及以下危害程度的毒物。
8 可燃流体在生产操作条件下，可以点燃和连续燃烧的气体或可以气化的液体。
9 流体输送管道系指设计单位在综合考虑了流体性质、操作条件以及其它构成管理设计等基础因素后，在设计文件中所规定的输送各种流体的管道。
流体可分为剧毒流体、有毒流体、可燃流体、非可燃流体和无毒流体。
工业金属管道工程施工质量验收
工业金属管道工程施工质量验收＜1＞基本规定＜1.1＞施工质量验收的划分1、工业金属管道工程的质量验收，可按分项工程、分部（子分部）工程、单位（子单位）工程进行划分。
2、分项工程应按管道级别和材质进行划分。
3、同一单位工程中的工业金属管道工程可划分为一个或几个分部（子分部）工程。
4、当工业金属管道工程具有独立施工条件或使用功能时，一个或几个管道分部（子分部）工程亦可构成一个单位（子单位）工程。
＜1.2＞施工质量验收1、当抽样检验（或局部检验）发现有不合格时，该抽样检验（或局部检验）所代表的这一检验批应视为不合格。
可对该检验批进行全部检查，其中的合格者仍可验收。
2、分部（子分部）工程质量验收应符合下列规定：（1）分部（子分部）工程所含分项工程的质量均应验收合格。
（2）分部（子分部）工程所含分项工程的质量应保证资料齐全。
3、单位（子单位）工程质量验收应符合下列规定：（1）单位（子单位）工程所含分部工程的质量均应验收合格。
（2）单位（子单位）工程所含分部工程的质量应保证资料齐全。
4、管道工程施工技术文件、施工记录和报告，应符合现行国家标准《工业金属管道工程施工规范》GB50235的有关规定。
5、当管道工程质量不符合规范要求时，应按下列规定进行处理：（1）经返工或返修的分项工程，应重新验收。
（2）经有资质的检测单位检测鉴定能够达到设计要求的分项工程，应予以验收。
（3）经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算认可，能够满足结构安全和使用功能的分项工程，可予以验收。
（4）经过返修仍不能满足安全使用要求的工程，严禁验收。
6、压力管道安装工程应经监督检验单位监督检验，并应提供“压力管道安装安全质量监督检验报告”后，再进行竣工验收。
7、管道工程施工应在质量验收合格后再投入使用。
＜1.3＞施工质量验收的程序及组织1、管道工程的质量验收，应在施工单位自检合格的基础上，按分项工程、分部（子分部）工程、单位（子单位）工程依次进行，并应做好验收记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
增加：主管与支管焊 接、法兰角焊缝要求； 删减：焊接通用性要 求。
增补：锆材与有色 金属、夹套管和阀 门安装要求。
10、管道检查、 检验和试验
增加：焊缝射线和 超声波检测、压力 试验替代要求。
11、管道吹扫 与清洗
增加：污废水处理 和噪声等环保要求； 增补：管道脱脂。
12 、工程交接
增补：施工检查 记录、试验报告。
差范围内。 ❖ 3 除本规范第8章(焊缝检查、硬度检验、压力试验)规定以外
的主控项目和一般项目中，当抽样检验（或局部检验）发现 有不合格时，该抽样检验（或局部检验）所代表的这一检验 批应视为不合格。可对该检验批进行全部检查，其中的合格 者仍可验收。
❖ 主控项目——建筑工程中对安全、节能、环境保护和主要使 用功能起决定性作用的检验项目。
质量验收规范》 5
GB50316-2010 《工业金属管道设计规范》 6 国内外管道规范：SH3501、DL/T5031、ASME等。
第一部分 标准概述
6、相关标准规范的协调
原则：1、遵循设计文件的规定、以严者为准； 2、必须执行根据《特种设备安全监察条例》制定的 TSG D0001-2009 《压力管道安全技术监察规程— —工业管道》； 3、尚应执行相关行业标准SH3501、DL/T5031等和专 业标准GB50236、JB4730等。
查。
第二部分 标准解读
第三章、基本规定
共16条
一般规定、分级
主要内容
质量验收单位的划分、质量验收规定 与程序。
第二部分 标准解读
第三章、基本规定
❖ 3.1 施工质量验收的划分 ❖ 3.1.1 工业金属管道工程的质量验收，可按分项工程、分部
（子分部）工程、单位（子单位）工程进行划分。 ❖ 3.1.2 分项工程应按管道级别和材质进行划分。 ❖ 3.1.3 同一单位工程中的工业金属管道工程可划分为一个或
第二部分 标准解读
第一章、总则
共4条
修改3条、保留1条；
主要内容 目的、适用范围、执行的相关标准。
第二部分一工业金属管道工程施工质量的验收方法，加强 技术管理，确保工程质量，制定本规范。
❖ 1.0.2 本规范适用于设计压力不大于42MPa、设计温度不超 过材料允许使用温度的工业金属管道工程施工质量的验收。
国标《工业金属管道工程施工 质量验收规范》GB50184-2011
培训
Contents
第一部分 标 准 概 述 第二部分 标 准 解 读
第一部分 标准概述
一、标准修订背景
配套标准 标准修订
GB50184-93《工业金属管道工程质量 检验评定标准》、GBJ235-82《工业 管道工程施工及验收规范》。
GB50235-97是GBJ235-82的修订版， GB50184-93仍使用 。
第一部分 标准概述
一、标准修订背景
标准修订计划
建设部建标【1999】38号文——修订 GB50184-93；
建设部建标【2006】136号文——修订 GB50235-97。
第一部分 标准概述
2、 标准修订特点
• 占通国民用经性济总产值的不比受重行6%业限制，通用性强。
先进性 强化验收
吸收国内外先进技术，标准高。
按照“验评分离、强化验收、完善 手段、过程控制”指导思想，进一 步提高施工工艺和质量检验要求。
第一部分 标准概述
3、GB50235-2010修订
1、规范名称
调整为：工业 金属管道工程 施工规范
2、规范章节
3、总则
增加：2.2、3、8.5、 9.5；删除：9、10、 附录B
6 、章节内容
删除：管道涂漆、 附录一、附录二。
第一部分 标准概述
5、相关标准规范
1 GB50235-2010《工业金属管道工程施工规范》
2 TSG D0001-2009 《压力管道安全技术监察规 程——工业管道》
3 GB/T20801-2006 《压力管道规范 工业管道》 4 GB50517-2010 《石油化工金属管道工程施工
第二部分 标准解读
第二章、术语
❖ 2.0.1 检验批 ❖ 按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量
样本组成的检验体。 ❖ 2.0.2 观察检查 ❖ 以目测结合实践经验，判断被检查物体是否符合规范规定的检查。 ❖ 2.0.3 100%检验 ❖ 在指定的一个检验批中，对某一具体项目进行全部检查。 ❖ 2.0.4 抽样检验 ❖ 在指定的一个检验批中，对某一具体项目的某一百分数进行检查。 ❖ 2.0.5 局部检验 ❖ 在指定的一个检验批中，对某一具体项目的每一件进行规定的部分检
调整：不适用 范围。
4、术语
调整：公称尺 寸、轴测图等。
5、基本规定
增加：企业、人 员资质；管道分 级。
6、管道元件的 检验
增加：光谱分析、 安全阀整定等。
第一部分 标准概述
3、GB50235-2010修订
7、管道加工
增补：斜接弯头、 焊制翻边接头、支 吊架制作。
8、焊接和焊后 热处理
9、管道安装
❖ 1.0.3 本规范应与现行国家标准《工业安装工程施工质量验 收统一标准》GB50252和《工业金属管道工程施工规范》 GB50235配合使用。
❖ 1.0.4 工业金属管道工程施工质量的验收，除应符合本规范 外，尚应符合国家现行有关标准的规定。
第二部分 标准解读
第二章、术语
共5条
新增加5条；
主要内容 检验形式与方式。
几个分部（子分部）工程。 ❖ 3.1.4 当工业金属管道工程具有独立施工条件或使用功能时，
一个或几个管道分部（子分部）工程亦可构成一个单位 （子单位）工程。
第二部分 标准解读
❖ 3.2 施工质量验收 ❖ 3.2.1 分项工程质量验收应符合下列规定： ❖ 1 主控项目应符合本规范的规定。 ❖ 2 一般项目每项抽检点数的实测值应在本规范规定的允许偏
❖ 一般项目——除主控项目以外的检验项目。
第二部分 标准解读
第一部分 标准概述
4、 GB50184-2011 修订
1、规范名称 2、功能调整
调整为：工业金属 管道工程施工质量 验收规范。
只验收不评定
3、术语 4、检验项目
增加：检验批、观察 检查、100﹪检验、
设主控项目、一般 项目；删除允许偏
抽样检验、局部检验。差抽检点量值规定。
5、章节目录
与GB502352010一一对应
