3M大流量过滤系统
反渗透设计指导
工艺设计计算指导<工艺设计的原则是：可靠第一、经济第二、美观第三>1. 水量计算在做设计之前，首先应该确定工艺流程，各工艺部分的回收率和处理水量，这是整个工艺设计的基础。
一般各主要工艺的回收率如下，可按不同水质条件进行调整。
超滤90-95% 一级反渗透75% 二级反渗透85%EDI （连续电解除盐技术）系统90% 水量计算示意图单位为m 3/h系统利用率：（36÷）×100%=%2. 机械过滤器2.1设计规则1) 过滤器（池）的型式应根据进口水质、处理水量、处理系统和水质要求等，结合当地条件确定；2) 过滤器（池）不应少于两台（格）。
当有一台（格）检修时，其余过滤器（池）保证正常供进水浓水反馈4浓水反馈水；3) 过滤器（池）的反洗次数，可根据进出口水质、滤料的截污能力等因素考虑。
每昼夜反洗次数宜按1－2次设计；4) 过滤器（池）应设置反洗水泵、反洗水箱或连接可供反洗的水源。
反洗方式根据过滤器（池）型式决定，并根据需要选用空气擦洗。
2.2 设计参数2.2.1. 立式单流单层机械过滤器设计流速：8~10m/h计算公式：R=SQR[Q/(8*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.2. 立式单流双层机械过滤器设计流速：10~14m/hr ；实际工程常用8~12m/h 计算公式：R=SQR[Q/(12（一般选10）*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.3. 立式单流三层机械过滤器设计流速：20~40m/hr计算公式：R=SQR[Q/(25*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.4. 多介质过滤器设计流速：8~14m/hr ；实际工程常用8~12m/h计算公式：R=SQR[Q/(9*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.5. 活性炭过滤器设计流速：8~12m/hr （一般取10 m/hr ） 计算公式：R=SQR[Q/(10*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.6. 精密过滤器5μm 精密过滤器 小通量滤芯过滤水量1) 250mm 长滤芯（10”），每根滤芯可过吨水； 2) 500mm 长滤芯（20”），每根滤芯可过1吨水； 3)1000mm 长滤芯（40”），每根滤芯可过2吨水2.2.7.丝网过滤器与叠片过滤器均作为超滤的保安过滤器使用，过滤精度均为100μm。
3M净水器技术介绍
3M“净水专家”
中汇会计师事务所－办公室饮水解决方案
净水技术介绍
目录
●3M公司介绍
●全世界著名客户
●3M过滤技术及产品认证
●3M净水产品介绍
☉尾端饮水系统
公司介绍
世界 500 强公司，著名品牌强强携手，提高公司形象与价值！
净水系统全世界著名客户
净水技术
尖端科技引领健康优良水生活，一直以技术创新保持行业当先
净水产品认证
谨慎规范 +精细检测 +专家建议3M 获取了世界与国家范围内的最威望认证
100%原装入口！
尾端饮水系统介绍
智慧“芯”，感知柔水重生活
美国全入口自动多路GE电子控制阀，
可以自动实现时间与流量的双控功能，
节水省电跟环保
食等级高强度工程塑料制造，靠谱耐
用；
独到的反冲刷技术，使滤材寿命更长；
耐腐化、免生锈；
设计科学，构造优良。
一同，为职工供给安全、健康、舒坦的现
代优良水生活
杭州绿泽人工环境工程有限公司
公司地点：中国杭州市天城路168 号
电话： 1 手机：
传真： 1 网址：。
净水系统资料
净水系统资料V表示阀门，P表示液位计探头，Y表示压力表，L表示流量计，RO-V表示电磁阀，-T-表示原水箱、中间水箱，-F-表示砂滤、碳滤，-R-表示RO系统，-PT-表示纯水箱，-E-表示EDI系统，-C-表示TOC机，-UV-表示UV机，-W-表示药洗箱，-P-表示泵,-PS-表示抛光床阀门：V-T-01(DN40,全开)、V-T-02(全关)、V-P-01(全开)、V-F-01(全开)、V-F-02(全开)、V-F-03(全开)、V-F-04(全关)、V-R-01(DN40,全开)V-R-02(全开)、V-R-03(DN20,40°)、V-R-04（DN20，30°）V-R-05(30°)、V-R-06(DN25，全关)、V-R-07（DN25,全开）V-R-08(全开)、V-R-09（全关）、V-R-10(DN40,全开)V-R-11(DN40，全开)、V-R-12（全关）、V-R-13（全关）V-R-14（DN25,全开）、V-R-15（DN15，全开）、V-R-16(DN15,全开)V-R-17(全关)、V-R-18（全开）、V-R-19（全关）、V-R-20（全关）V-R-21（全开）、V-R-03(全关)、V-R-04（DN40，全开）V-R-05(全关)、V-PT-01（DN20、全开）、V-PT-02（DN20，全开）V-E-01(DN25,全开)、V-E-02(全关)、V-E-03（DN15,45°）V-E-04（DN25，全开）、V-E-05（DN15，50°）、V-E-06（全开）V-E-07(全关)、V-E-08（全关）、V-E-09（全开）、V-E-10(全关)V-E-11(全开)、V-C-01（DN25、全开）、V-C-02（全开）V-E-03（全关）、V-PS-01（全开）、V-PS-02（全开）、V-PS-03（全关）V-UV-01(全开)、V-UV-02（全开）、V-UV-03（全关）U-F-05（全开）、V-F-06(全开)、V-F-07(全关)、V-F-08（全关V-PT-03（全关）、V-PT-04(全开)、V-PT-05(全开)、V-PT-06(全开)V-PT-07(全关)、V-W-01(DN25，全开)、V-W-02（全关）、V-W-03（全关）探头：P-01、P-02、P-03、P-04、P-05压力表：Y-F-01、Y-F-02、Y-F-03、Y-F-04、Y-R-01、Y-R-02、Y-R-03、Y-R-04、Y-R-05、Y-R-06、Y-E-01、Y-E-02、Y-E-03、Y-E-04、Y-E-05、Y-E-06 Y-C-01、Y-W-01流量计：L-T-01(LZS-50，10t/h)、L-R-02（LZS-25，2.5t/h）、L-R-03（LZS-32,6t/h） L-T-04(LZS-32，4t/h)、L-R-05(LZS-15，1000L/h)L-E-06(LZS-15，150L/h)、L-E-07（LZS-32，6t/h）、L-E-08（LZS-15，400L/h）电磁阀：RO-V1、RO-V2、RO-V3、RO-V4所有流量计读数看浮块上限：L-T-01读数4~8， L-F-01、02读数0.2~0.5（前后压差0.1~0.15）L-F-03读数0.2~0.5，L-F-04有压力就属正常，一级RO两块压力表压差不超过0.3MPa,二级RO压力差不超过0.3MPa。
保安过滤器说明书
保安过滤器说明书Ⅰ、概述本工程选用的滤芯为3M大流量滤芯，集表面、深层、粗精过滤于一体，可截留不同粒径的杂质，具有过滤精度高，截污能力大等优点。
其目的是防止水中的大颗粒进入膜装置，损坏膜元件，确保反渗透的正常运行。
本设备为上下带椭圆封头的圆柱形结构，本体内部一块带过滤元件的多孔板把柱体分成过滤和出水两部分；滤芯上部设有缓冲板，防止水流过大，损坏滤芯；过滤定位元件为不锈钢；滤芯精度为5um；本体采用不锈钢材料；设备的本体上装有排气阀和排污取样阀，且其进口设压力表（出水口压力表放置于外管路）。
Ⅱ、工艺原理保安过滤器属于精密过滤器，其工作原理是利用滤芯5um的空隙进行机械过滤。
水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和空隙中。
随着制水时间的增长，滤芯因截留物的污染，其运行压力逐渐上升，当运行至进出口水压差达0.10MPa时,应更换滤芯。
保安过滤器的主要优点是效率高、阻力小、便于更换。
Ⅲ、工艺参数超滤反洗保安过滤器型式：垂直圆筒设备出力： 430m3/h数量： 1台设备直径： DN750设计压力： 1.0 MPa设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：10根长度：1000mm进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢反渗透保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 4台设备直径：Φ600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢滤芯：3M过滤精度：5μm材质：PP数量：24根长度：1000mm 进水配水型式：型式：挡板式材料：不锈钢出水装置型式：型式：孔板式材料：不锈钢超滤清洗保安过滤器型式：垂直圆筒设备出力： 240m3/h数量： 1台设备直径： DN600 设计压力： 1.0 MPa 设备本体材料：壳体：不锈钢。

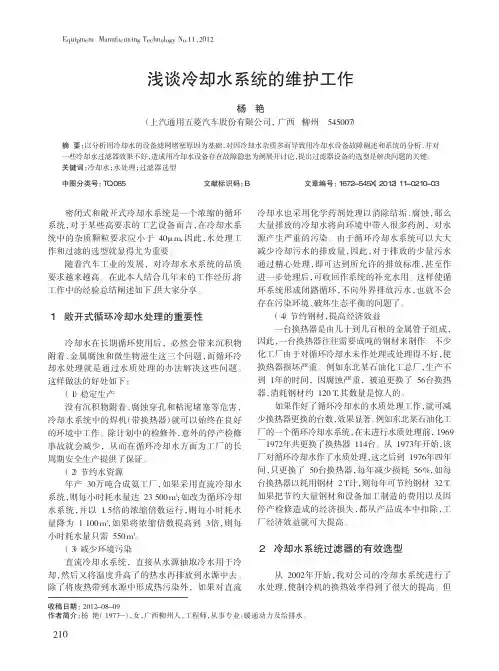

冷却水系统的维护工作
Equipment Manufacturing Technology No.11，2012密闭式和敞开式冷却水系统是一个浓缩的循环系统，对于某些高要求的工艺设备而言，在冷却水系统中的杂质颗粒要求应小于４０μｍ，因此，水处理工作和过滤的选型就显得尤为重要。
随着汽车工业的发展，对冷却水水系统的品质要求越来越高。
在此本人结合几年来的工作经历，将工作中的经验总结阐述如下，供大家分享。
１敞开式循环冷却水处理的重要性冷却水在长期循环使用后，必然会带来沉积物附着、金属腐蚀和微生物滋生这三个问题，而循环冷却水处理就是通过水质处理的办法解决这些问题。
这样做法的好处如下：（１）稳定生产没有沉积物附着、腐蚀穿孔和粘泥堵塞等危害，冷却水系统中的焊机（带换热器）就可以始终在良好的环境中工作。
除计划中的检修外，意外的停产检修事故就会减少，从而在循环冷却水方面为工厂的长周期安全生产提供了保证。
（２）节约水资源年产３０万吨合成氨工厂，如果采用直流冷却水系统，则每小时耗水量达２３５００ｍ３；如改为循环冷却水系统，并以１．５倍的浓缩倍数运行，则每小时耗水量降为１１００ｍ３，如果将浓缩倍数提高到３倍，则每小时耗水量只需５５０ｍ３。
（３）减少环境污染直流冷却水系统，直接从水源抽取冷水用于冷却，然后又将温度升高了的热水再排放到水源中去。
除了将废热带到水源中形成热污染外，如果对直流冷却水也采用化学药剂处理以消除结垢、腐蚀，那么大量排放的冷却水将向环境中带入很多药剂，对水源产生严重的污染。
由于循环冷却水系统可以大大减少冷却污水的排放量，因此，对于排放的少量污水通过精心处理，即可达到所允许的排放标准，甚至作进一步处理后，可收回作系统的补充水用。
这样使循环系统形成闭路循环，不向外界排放污水，也就不会存在污染环境、破坏生态平衡的问题了。
（４）节约钢材，提高经济效益一台换热器是由几十到几百根的金属管子组成，因此，一台换热器往往需要成吨的钢材来制作。
山西XXXXX有限公司饮用水方案(上报)
山西XXXXX有限公司饮用水升级改造方案随着XXXX新厂一期工程的竣工验收和投入使用，山西XXXXX有限公司公司的生产制造能力和工艺技术水平有了很大的提升。
一个标准的现代企业，不仅是应该拥有最现代化的生产设备和先进的管理手段，同时也应该为职工提供一个文明优美的生产、生活环境。
从我们搬入新厂址以来，各项工作逐步走上正轨，特别是后勤保障部履行职责后，收到许多职工对饮用水、食堂等涉及职工身体健康的意见非常集中。
通过我们对职工工作和生活环境的考察，我单位的供水来自市政自来水管网，地表水处理，符合普通工业用水标准。
水质碱性很大，硬度高，比较难喝，虽说有手持水净化壶，那只能净化泥沙，但改变不了水质，如：钙镁离子含量较高，钠离子含量超标，氯离子及一些有机成分含量超出国家对饮用水的最低标准要求等。
若干部职工长期饮用这样的水，可能会不利于身体健康，同时对工作生活产生影响。
为了能够让全厂干部职工喝到干净卫生，且安全的饮用水，我们对此做了细致的调研。
目前在市场上饮用水水处理设备及饮用水加热设备技术纷乱，品牌众多。
在水处理方面主流的有反渗透技术和软化水技术两个技术流，反渗透技术是通过使用5μm 孔隙，1μm 孔隙过滤棉，活性炭吸附，以及RO 反渗透膜多层过滤，从而得到非常纯净的纯水。
通过这项技术可以将源水中的矿物颗粒，微生物及其卵，以及一些有害的有机成分充分过滤，从而达到非常纯净的水，但是，水中的一些可能存在的无害成分也将被过滤。
软化水技术是通过树脂对水中无机和有机成分的吸附，从而获得无钙镁等金属和矿物离子的软水，在通过一些过滤器对水进行过滤，从而阻挡微生物，小颗粒矿物质等一些不能被树脂吸附的有害成分。
但使用这种方式掺水需要定期使用氯化钠对树脂进行还原，程序繁琐，且生产出来的水中会存有钠离子。
通过对上述两种水处理方式的分析和研究，我们认为使用反渗透技术制备饮用水会更加安全可靠，虽然水中的一些有益成分被阻挡，但是绝大多数的有害成分将被去除，这样的方式对人体没有任何危害。
3M 防护呼吸器过氧化氢、过氧乙酸和乙酸防护技术公告说明书
背景过氧乙酸可在医药、食品加工和工业应用中用作广谱杀生物剂或药物中和剂。
它是一种强氧化剂，可以穿透细胞壁杀死微生物，甚至对炭疽孢子也有效。
乙酸和过氧化氢反应会产生过氧乙酸，这会形成乙酸、过氧化氢和过氧乙酸的一种平衡混合物，在过氧乙酸溶液液面上的蒸气包含所有这三种物质，因此，防过氧乙酸的滤毒盒也必须能够去除所有这三种物质。
乙酸和过氧乙酸的蒸气均是“有机蒸气”，因此可以被3M的防有机蒸气、防有机蒸气/酸性气体或防多组分气体的滤毒盒以及获得欧洲认证的“A”类滤毒盒所过滤，然而滤毒盒对防过氧化氢（H2O2）蒸气的有效性一直不甚明了。
在过去，3M 一直建议使用供气式呼吸器防护过氧化氢（H2O2）；但近期的实验室研究为修改这一建议提供了支持。
负压式滤毒盒测试3M TM 6003/6003CN 防有机蒸气/酸性气体滤毒盒和6006/6006CN 防多组分气体/蒸气滤毒盒在50％相对湿度和30L/min 的通气流量下对浓度高达90ppm 的过氧化氢蒸气经过了8小时的防护测试。
由于每个呼吸器使用两个滤毒盒，这就等于有60 L/min的通气流量（30 L/min×2个滤毒盒），这被视为人在高劳动强度下的呼吸量。
测试中未检测到有蒸气穿透滤毒盒。
索尔维化学品公司对多家制造商的呼吸器滤毒盒进行过测试，其中包括3M的防有机蒸气滤毒盒、防有机蒸气/酸性气体滤毒盒和欧洲认证的ABEK2P3滤毒盒（型号未详细说明）。
在32L/min通气流量和高达80％的相对湿度条件下，那些滤毒盒对于浓度为100ppm的过氧化氢、150ppm的过氧乙酸和乙酸（浓度未详细说明）都有至少8小时的有效防护时间。
您可以在网站上搜索“Respirator Peracetic Acid（过氧乙酸呼吸器）”可获得“Hydrogen Peroxide/PPA Respirator Cartridge Service Life （过氧化氢/PAA呼吸器滤毒盒使用寿命技术数据表）”。
3M S系列PAPR
用干净的布蘸温和的家用皂液清洁。 不要使用汽油、含氯脱脂剂（如三氯乙烯）、有机溶剂或研磨型清洗剂清理设备的任何部分。 要进行消毒，可以使用参考活页中介绍的擦拭纸。
维护
必须由经过适当培训的人员来从事维护、保养和维修。
使用未经批准的部件或改装产品有可能危害使用者的健康和生命安全，并导
致所有保证和承诺失效。
项目
时间
一般检查
使用前 每个月（如果不是经常使用）
清洁
使用后
S-100、S-300、S-400 及 S-500 系列：
• 衬垫的更换
- 解开面部密封处与组合头架之间的连接纽扣；
- 按图 12 所示将旧的衬垫从头架附着点上拆下；
- 确保将新的衬垫固定在附着点上，同时重新将头架与面部密封处装配上。连接纽扣应在
摘除
只有在离开污染环境后才能摘除头罩或关闭供气系统。 1. 抓住头罩并向上提，将头罩摘除。 2. 关闭空气过滤装置或将压缩空气管从调节阀上卸下。 3. 解开腰带。 注意： 如果呼吸器曾经在污染环境中使用，这样会使它被被某些污染物污染，需要特殊的清理程 序，将头罩放置在适合的容器中密封，直至头罩可以被清理或废弃。
必须把高级头架的进气口完整的穿过头罩的后部分进管口。
检查系统是否完整，无损坏以及是否正确安装。任何损坏或有缺陷的部件必须在使用前用 3M 原装部件替换。 为了减少对头罩的损害，使用前请贴面镜保护膜。 如果面镜/头罩已经磨花或破损，需要更换整个头罩。 使用前请根据适用的使用说明检查空气过滤装置或调节阀。
*S-657、*S-757、*S-855、*S-857 头罩*包括肩罩、高级头架、气流调节旋钮盖、尺寸缩 减衬垫及面镜保护膜 b）使用说明书 c）参考活页 d）面镜可耐受化学品指引
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3M 大流量过滤系统包含多种特点以确保过滤器的简单 操作和高性能。
按照人机工程学设计的末端手柄确保安装和 拆卸快速简便并无需使用特殊工具；旋转锁 定设计的实现了快速机械密封。
全聚丙烯材料构造使过滤芯适用于各类 流体。
专利的水平打褶设计使滤芯的有效过 滤面积最大化。
3 英寸内径允许通过单支滤芯的 流量最高可达 500 加仑 / 分钟。
硫酸 20%
160oF (71oC)
漂白剂 5.5%
120oF (49oC)
硝酸 20%
120oF (49oC)
硫酸 70%
160oF (71oC)
乙二醇
160oF (71oC)
氢氧化钾
140oF (60oC)
尿素
160oF (71oC)
本手册所列的耐热性及耐化学性的数据仅供参考。实际操作时应同时考虑以下因素，如：工作时间、流体浓度及温度。选择流 体的材质时，同样也应考虑其耐热性及耐化学性。
14 l/2 46 1/2 91 3/16 130
47
24
7HF40H 53 1/2 16 l/2 36 1/2 72 l/2 110
56
30
7HF60H 53 l/2 16 1/2 46 1/2 92 l/2 150
56
30
尺寸（厘米）
滤筒型号
A
B
C
D
E
F
G
立式滤筒型号（仅限 101.6 厘米滤芯）
3M 流体过滤
3M 大流量过滤系统
3M 大流量过滤系统
3M 大流量过滤系统采用 3M 创新技术，是 3M 凭借丰富的过滤行业经验而设计制造的。3M 大流 量系统能够在紧凑的系统设计中实现流量的最大化。与传统的过滤系统相比较，3M 大流量过滤 系统具有如下特点：
大流量
3M 大流量过滤系统拥有专利设计，使单个滤芯的流量最高可 达 500 加仑／分钟（110m3/h）。因此，仅需很少的滤芯即可 满足您的流量要求。与传统的 2.5'' 直径的折叠滤芯相比，3M 大流量过滤系统所需的滤芯数量仅为其的十分之一。
绝对过滤精度
过晾芯使用过程中过滤效果持续稳定
使用方便
• 过滤芯更换无需使用特定工具，最大程度降低停 工期
•“旋转锁定”设计能够提供可靠的机械密封 • 根据人机工程学没计的手柄，确保滤芯安装及拆 卸更为简便
获得 FDA 认证
符合 FDA-21CFR 标准，可用于食品饮料加工过程
分钟
更换滤芯所需的时间 / 劳动力
密封圈—— 我们可提供各类材质的密封圈以满足您的应用所需，包括丁腈橡胶、乙丙橡胶、硅橡胶及氟碳橡胶。
3M 大流量滤芯规格
参数
滤芯
40"
60"
过滤精度（微米）
l、2、5、10、15、25、40 和 70
过滤芯直径 （英寸／厘米）
6.5 ／ 16.5
过滤芯长度 （英寸／厘米）
40/101.6
60/152.4
• 与传统系统相比，更少的滤芯数量和易于使用的滤筒设计意味着更为 快速的更换。
所需滤芯数量和滤筒占地面积对比
350 加仑 / 分钟过滤系统（1325 升 / 分钟） 2000 加仑 / 分钟过滤系统（7571 升 / 分钟）
3M 大流量过滤系统
1 根滤芯 滤筒直径 8.6''
7 根滤芯 滤筒直径 24''
设计紧凑
使用数量更少的滤芯以及由外至内的流向设计，可以降低滤筒 尺寸。特定流量下，与传统的滤筒相比较，3M 大流量过滤滤 筒所占空间仅为其他滤筒的一半。因此所需投资费用更低，同 时紧凑的系统设计可以节省设备空间。
3M 大流量过滤系统的应用
工业应用—城市用水、RO 预过滤、废水回用、冷凝水、喷嘴保护、锅炉冷凝水 化学应用—急冷水．盐水、最终产品 石化应用—油井回注水、采出水，提完井液、胺液脱硫、最终产品 电子应用—RO 预过滤、工艺水 食品饮料应用—工艺水 医药应用—工艺水
可提供 40'' 滤芯
配备上游和下游压力表接口和排出口
选项
碳钢滤筒的腐蚀容差——咨询工厂
人口／出口法兰尺寸的选择
3M 大流量滤筒规格
压差（psid）
典型大流量滤筒的流量
10.0 9.0 8.0 7.0 6.0 5.0 4.0 3.0 2.0 1.0 0
0
3HF40 1HF40&60
3HF60 5HF40
与 2.5'' 直径深层滤芯和打褶滤芯在 350 加仑 / 分钟及 2000 加仑 / 分钟流量下系统尺寸对比，3M 大流量过滤系统的优势显而易见。
• 对于特定流量，与 2.5'' 直径的滤芯系统相比，3M 大流量过滤系统所 需的滤芯减少了 90%。
• 对于特定流量，与传统滤筒尺寸相比，3M 大流量过滤系统尺寸缩小了 33% 至 50%。
3M 大流量滤筒
3M 大流量滤筒经专业设计，可以在紧凑空间内实现系统流量的要求。我们所提供的滤筒均为标准设计， 同时还可以为客户定制滤筒以满足您的特殊需求。所有大流量滤筒的设计制造均符合 ASME 标准。不锈钢 滤筒外表面都经过抛光处理，对碳钢滤筒均进行喷漆保护。
我们可提供各类尺寸的 3M 大流量立式或卧式的滤 筒，它可以容纳 l 至 14 个长度为 40 英寸或 60 英 寸的过滤芯。如有要求，我们还可提供更大尺寸的 滤筒。选择卧式滤筒可以使安装更换操作最大程度 地得以简化；选择立式滤筒可以将过滤系统的占地 面积最小化。
40'' 立式 200/91 400/182 610/277 850/386
60'' 卧式 225/102 625/284 750/341 1320/600
3M 大流量滤筒尺寸
3M 大流量滤筒
尺寸（英寸）
滤筒型号
A
B
C
D
E
F
G
立式滤筒型号（仅限 40”滤芯）
1HF40V 7 5/8
19
36
75
120 21 1/2 10
化学兼容性
化学成分
温度
化学成分
温度
化学成分
温度
乙酸 20%
160oF (71oC)
过氧化氢
100oF (38oC)
碳酸钠
160oF (71oC)
链烷醇胺
140oF (60oC)
丁酮
70oF (21oC)
氢氧化钠 70%
160oF (71oC)
氢氧化胺
160oF (71oC)
矿物油
70oF (21oC)
1HF40V 19.4 48.3 91.4 191.8 304.8 54.6 25.4
3HF40V 31.8 82.6 123.2 225.7 304.8 96.5 35.6
5HF40V 36.8 87.6 138.4 248.6 363.2 119.4 58.4
7HF40V 41.9 92.7 168.9 284.2 355.6 138.4 76.2
压差（psid）
典型滤芯流量及压差曲线
60'' 滤芯流量（加仑 / 分钟）
0 3.0
2.5
2.0
75 150 225 300 375 450 525 1μm 2μm
1.5 5μm
1.0
10μm
0.5
15μm
70/40/25μm 0
0 50 100 150 200 250 300 350
40'' 滤芯流量（加仑 / 分钟）
50 350 加仑 / 分钟过滤系统（1325 升 / 分钟）
5
2000 加仑 / 分钟过滤系统（7571 升 / 分钟）
40
4
30
3
20
2
10
10Biblioteka 03M 大 流 量 过 滤 2.5'' 直径的打褶滤 2.5'' 直径的深度
系统
芯
滤芯
3M 大 流 量 过 滤 2.5'' 直径的打褶滤 2.5'' 直径的深度
3HF40V 12 l/2 32 l/2
48
88 7/8 120
38
14
5HF40V 14 l/2 34 l/2
54
97 7/8 143
47
23
7HF40V 16 l/2 36 l/2
66 111 7/8 140 54 l/2
30
卧式滤筒型号
1HF40H
35
7 5/8
19 58 l/16 110
24
系统
芯
滤芯
3M 大流量滤芯规格及操作参数
材料构造
过滤介质—— 3M 大流量过滤芯均采用获得 FDA 认证的聚丙烯纤维材料，具有广泛化学兼容性和可靠的过滤效率。 制造过程中不使用任何胶粘剂、粘合剂或硅酮粘合剂。过滤芯的原材料均获得 FDA 认证且符合 CFR 条款 21。所有的 支撑层及部件均采用聚丙烯材料。
特点
卧式
立式
ASME 证书
不锈钢中心支撑杆设计，安装更加方便
带铰链封头，方便滤芯的 附带封头提升装置，方便滤
更换
芯的更换
流体处理的压力和温度范围最高可达 150psig 和 250oF
采用 304 或 316L 不锈钢材料制成，具有优质的防腐性能（多 芯滤筒可采用碳钢材料）
可提供 40'' 和 60'' 滤芯
推荐的最大流量 （加仑／分钟或升／分钟）
最大压力和温度
40'' 350/1325 875/3312 1550/5867 2450/9274
