通号客专ZPW-2000A讲义
ZPW-2000讲义
ZPW-2000讲义一、ZPW-2000工作原理简介：1、无绝缘轨道电路的含义及原理：含义：所谓“无绝缘”就是取消信号设备延用的轨道电路绝缘（轨端、槽型绝缘及绝缘管垫等）而采用电气绝缘实行隔离。
原理：电气绝缘是用电容、电感、电阻（调谐单元、空心线圈以及钢轨钢包铜线等）组成电路，利用频率谐振点使电路发生串联谐振或并联谐振，当发生串联谐振时，电路呈阻性，电阻为几微欧姆，相当于短路，阻隔邻区段的移频信号串入；当发生并联谐振时，电路呈阻性，电阻为极阻抗（2欧姆），相当于开路，使本区段的信号能顺利通过。
2、小轨道的含义及作用：含义：“小轨道”就是电气绝缘，长29m，它是主轨道区段的延续。
作用：实现全过程的断轨检查。
二、ZPW-2000设备的组成及简介：1、设备框图：（见下页）2、各部简介：⑴FS盒：通用型，低频编码、载频、功出电平等利用勾线来实现，用N+1冗余实现热备；⑵JS盒：通用型，用于信号的接受、处理，有3个信号：本区段的主轨信号、小轨道信号以及邻区段的小轨信号；0.5＋0.5冗余实现热备。
⑶电缆模拟网络盒：实现电缆长度的补偿、补偿原则为10km，用勾线完成；⑷衰耗盒：用于主轨道、小轨道的调整，给出发送、接收工作及轨道占用指示，有12个测试孔：a.发送电源：直流24+0.5V；b.接收电源：直流24+0.5V；c.发送功出：功出电压，85—165V之间设计给出；d.轨入：有2种信号：本区段主轨信号（大于240mv）和邻区段小轨信号（大于42mv）；e.轨出1：经过调整的主轨道信号（大于336mv；调整在700~800mv）；f.轨出2：经过调整的小轨道信号（110~130mv）；g.GJ（Z）：大于20V的直流电压；h.GJ（B）：大于20V的直流电压；i.GJ：大于20V的直流电压；j.XGJ（Z）：大于20V的直流电压；k.XGJ（B）：大于20V的直流电压；l.XGJ：大于20V的直流电压.⑸匹配变压器：为1：9的升压变压器，室内向钢轨侧为1：9，钢轨向室内为9：1；⑹调谐单元、空心线圈：与钢轨一起实行串、并联谐振，达到电气绝缘的目的；⑺补偿电容：实现电路补偿，延长传输距离（规格：区间为400μf、460μf、500μf、550μf；站内为60μf、80μf）。

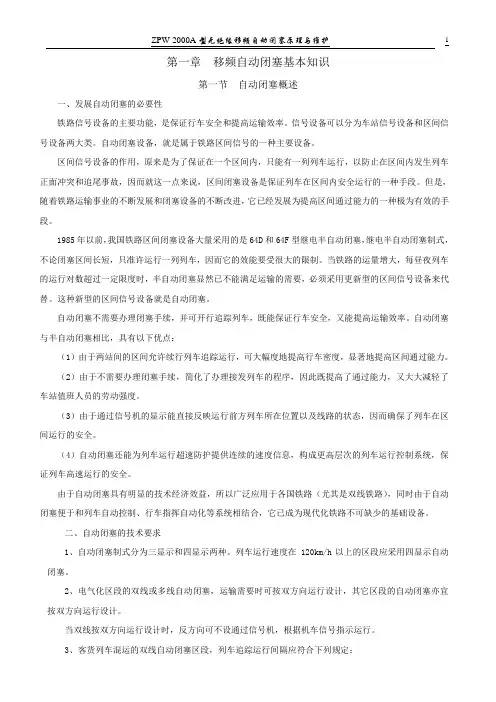

《ZPW-2000A无绝缘移频自动闭塞原理与维护》V5
列车运行在三显示自动闭塞区段，越过显示黄灯的通过信号机时开始减速，至次架显示红灯的通过信号机前停车，因此要求每个闭塞分区的长度绝对不能小于列车的制动距离。随着列车的不断提速，为了提高区间通过能力，采用了四显示自动闭塞。
四显示自动闭塞是在三显示自动闭塞的基础上增加了一种绿黄显示，它能预告列车运行前方三个闭塞分区的状态，允许列车以规定的速度越过绿黄显示后必须减速。
（2）在规定的运行时隔内按三个或四个闭塞分区排列通过信号机，应使列车经常在绿灯状态下运行。
6、自动闭塞的通过信号机采用经常点灯方式，并能连续反映所防护闭塞分区的空闲和占用情况。
在单线自动闭塞区段，当一个方向的通过信号机开放后，另一方向的通过信号机须在灭灯状态，与其衔接的车站向区间发车的出站信号机开放后，对方站不能向该区间开放出站信号机。
7、当进站或通过信号机红灯灭灯时，其前一架通过信号机应自动显示红灯。
8、在自动闭塞区段，当闭塞分区被占用或有关轨道电路设备失效时，防护该闭塞分区的通过信号机应自动关闭。
在双向运行区段，有关设备失效时，经两站有关人员确认后，可通过规定手续改变运行方向。
9、自动闭塞应有与本轨道电路信息相适应的连续式机车信号。四显示自动闭塞必须有超速防护设备。
单向自动闭塞，只防护列车的尾部，双向自动闭塞，必须对列车的尾部和头部两个方向进行防护。为了防止两方向的列车正面冲突，平时规定一个方向的通过信号机亮灯，另一个方向的通过信号机灭灯（或双线区段另一个方向的机车信号没有信息），只有在需要改变运行方向，而且在区间空闲的条件下，由车站值班员办理一定的手续后才能允许反方向的列车运行。
第四章客专ZPW-2000全解
ZPW·PT型 调谐匹配单元
ZPW·XKD型 空心线圈 双体防护盒
ZPW·PT型 调谐匹配单元
电缆 总长7.5km或者10km ZPW·ML-K型 CANE 防雷模拟网络盘
ZPW·RS-K型 衰耗冗余控制器
FBJ(主)
FBJ(备)
ZPW·F-K型 发送器(主)
ZPW·F-K型 发送器(备)
匹配单元，减少了系统的设备数量，提高了系统的可靠性。
区间闭塞技术
2
客运专线ZPW-2000A轨道电路特点
• 优化了补偿电容的配置，采用25微法一种，不同的信号载频采用不同 的补偿间距；补偿电容采用了全密封工艺，提高了其容值稳定性和延 长了使用寿命。 • 加大了空心线圈的导线线径，从而提高了关键设备的安全容量要求。 • 客专ZPW-2000A轨道电路系统带有监测和故障诊断功能，系统的状 态修提供了技术支持。
输 出 控 制
控制 与门
功 出 检 测
CAND 总线 CANE 总线
CAND CANE
CAN 地址
安全 与门
FBJ
CAN地 址输入
区间闭塞技术
18
发送器
发送器故障表示灯含义
闪动次数 1 2 含义 低频编码无效 功出电压检测故障 可能的故障点 · 主发送器收不到同步帧，或收到无效低频编码； · 负载短路； · 功放电路故障； · 滤波电路故障； · 其它故障引起； · 时钟源故障； · 可编程逻辑器件故障； · 时钟源故障； · 可编程逻辑器件故障； · 时钟源故障； · 可编程逻辑器件故障； · 主发送器收不到同步帧，或收到无效载频编码； · CAND总线通信故障（线路故障或硬件故障）； · 列控中心故障，无下传编码数据； · 通信盘故障，无下传编码数据； · 收不到同步帧，或收到无效低频编码、载频编码； · CANE总线通信故障（线路故障或硬件故障）； · 列控中心故障，无下传编码数据； · 通信盘故障，无下传编码数据； · 收不到同步帧，或收到无效低频编码、载频编码；
ZPW2000A详解
ZPW2000A移频轨道电路
目的：使牵引回流畅 通无阻流过牵引变电 所。
正线：连结车站
1并贯穿或直股伸 入车站的线路为 正线。
正线包括正线上的道岔区段和无岔区段装设
2的扼流变压器中心点必须相连。
ZPW2000A移频轨道电
系区段统构成
室主外轨、道室电内路、 系统防雷
安装在机械 室内机柜的U 型槽上，用钥 匙将锁杆锁紧
发送器
产生高精度、高稳定、一定功率的移频信号。在区间适用于 非电化和电化区段18信息无绝缘轨道电路区段，供自动闭塞、 机车信号和超速防护使用。在车站适用于非电化和电化区段 站内移频电码化发送。用于系统采用发送N+1冗余方式。故 障时，通过FBJ接点转至“＋1”FS。
空心线圈ZWXK1
在无绝缘轨道电路区段，在每一个轨道电路 区段设置一个起到平衡牵引电流的空心线圈。 在两轨间该线圈应对50Hz形成较低的阻抗， 对不平衡电流电势起到短路、平衡作用。 另外，该线圈若设在调谐区中间，适当确定 参数，并可起到改善调谐区阻抗作用。该线 圈也可用作复线区段，上下行线路间等电位 连接、渡线绝缘两端牵引电流平衡以及防雷 接地等作用。
主主要使要设用设备备及
室内设备 室外设备小轨道电路防雷设备2 Colour Schemes
主轨道电路
调谐区 小轨道电路
机械绝
缘空芯 调谐单元
线圈扼流变压器 中心线
补偿电容
系统构成
调谐单 空芯线
元
圈
调谐单 元
匹配变压器 电缆模拟网络盘
匹配变压器
SPT电缆
电缆模拟网络盘
匹配变压器 电缆模拟网络盘
组合架
匹配变压器 ZPW·BP1
最新ZPW-2000A轨道电路讲义
二、研制过程
在铁道部的大力支持下，2000年北京全路通信信号 设计院和北京铁路信号工厂两家联合组成ZPW-2000A型 无绝缘轨道电路攻关小组，进行系统及设备的研制开发。 该系统于2000年完成了提高轨道电路传输安全性现场试 验；2001年对提高轨道电路传输长度、解决低道碴电阻 道床等系统问题在京广线武胜关进行了现场试验；2001 年先后完成铁道部组织的系统定性测试、技术审查；2002 年5月28日，在完成现场扩大试验基础上，通过铁道部技 术鉴定，决定在全路推广应用。
16.9 Hz、18 Hz、19.1 Hz、20.2 Hz、21.3 Hz、22.4 Hz、23.5 Hz 、24.6 Hz、25.7 Hz、26.8 Hz、27.9 Hz、29 Hz。
载频频率 下行：1700-1 1701.4 Hz
1700-2 1698.7Hz 2300-1 2301.4Hz 2300-2 2298.7 Hz 频偏：±11 Hz 输出功率：不小于70W
8、轨道电路调整按固定轨道电路长度与允许最小道碴电阻方
式进行。既满足了1Ω·km标准道碴电阻、低道碴电阻传输长度
要求，又提高了一般长度轨道电路工作稳定性。 9、用SPT国产铁路信号数字电缆取代法国ZCO3电缆，减小铜 芯线径，减少备用芯组，加大传输距离，提高系统技术性能价 格比，降低工程造价。 10、采用长钢包铜引接线取代75mm2铜引接线，利于维修。 11、发送、接收设备四种载频频率通用，由于载频通用，使 器材种类减少，可降低总的工程造价； 12、发送器和接收器均有较完善的检测功能，发送器可实现 “N+1”冗余， 接收器可实现双机互为冗余。
长 的 时 间 隧 道，袅
ZPW-2000A轨道电路讲义
主要内 容
第一章 概述 第二章 原理说明 第三章 设备结构及使用
ZPW-2000A区间轨道电路学习资料
2.ZPW-2000A的发展历程：
ZPW-2000A型无绝缘移频自动闭塞是在 法国UM71无绝缘轨道电路技术引进、 国产化基础上，结合国情进行的技术再 开发。
前者较后者在轨道电路传输安全性、传 输长度、系统可靠性、可维修性以及结 合国情提高技术性能价格比、降低工程 造价上都有了显著提高。
10
26
1.2.3 系统防雷
系统防雷可分为室内室外两部分： 1.室外：防护从钢轨引入雷电信号，含横向、
纵向。 横向：为压敏电阻；
纵向：一般可通过空心线圈中心线直接接 地进行纵向雷电防护。
27
2.室内：防护由电缆引入的雷电信号，设在电 缆模拟网络盘内。
横向：为带劣化显示的压敏电阻，限制电压 在～280、10KA以上。
8
如果列车A由于某种原因停在1G分区续行列车B进 入3G分区时，司机见到5信号机显示黄灯，则应 注意减速运行。当续行列车B进入2G分区时，由 于信号机7显示红灯，司机使用常用制动措施，使 列车B能停在显示红灯的信号机的前方。这样， 就可根据列车占用闭塞分区的状态，自动改变地 面信号机的显示，准确地指挥列车的运行，实现 自动闭塞
11
2002年5月28日，该系统通过铁道部技术鉴定， 确定推广应用。
2002年10月17日至今，该系统对适用于地下铁道 短调谐区ZPW-2000技术方案进行了运用试验，情 况良好。
ZPW-2000A无绝缘轨道电路由较为完备的轨道电 路传输安全性技术及优化的传输系统参数构成。 国家知识产权局已受理了有关“钢轨断轨检查”、 “多路移频信号接收器”······等8项专利，成为 我国目前安全性高、传输性能好、具有自主知识 产权的一种先进自动闭塞制式，为“机车信号做 为主体信号”创造了必备的安全基础条件。
10.客运专线ZPW-2000A轨道电路.
客运专线ZPW-2000A轨道电路ZPW-2000A轨道电路是在既有ZPW-2000无绝缘轨道电路的基础上，针对高速铁路的应用进行了适应性改造，它保留了既有ZPW-2000轨道电路稳定、可靠的特点，具有我国自主知识产权、适用于高速铁路列控系统。
（一）技术特点ZPW-2000A轨道电路具有以下技术特点：1.ZPW-2000A轨道电路、接收器载频选择可通过列控中心进行集中配置，发送器采用无接点的计算机编码方式，取代了既有ZPW-2000A轨道电路系统的继电编码方式，取消了大量的编码继电器。
2.发送器由既有的N+1提高为1+1的备用模式，最大限度地降低了因设备故障而影响行车。
3.将既有ZPW-2000A轨道电路的调谐单元和匹配单元整合为一个调谐匹配单元，减少了系统的设备数量，提高了系统的可靠性。
4.优化了补偿电容的配置，采用25微法一种，不同的信号载频采用不同的补偿间距；补偿电容采用了全密封工艺，提高了其容值稳定性和延长了使用寿命。
5.加大了空心线圈的导线线径，从而提高了关键设备的安全容量要求。
6.ZPW-2000A轨道电路系统带有监测和故障诊断功能，为系统的状态修提供了技术支持；7.站内采用与区间同制式的ZPW-2000A轨道电路，提高系统的可靠性。
8.站内道岔区段的弯股采用与直股并联的一送一受轨道电路结构，轨道电路在大秦线站内ZPW-2000A轨道电路的基础上，使道岔分支长度由小于等于30m延长到的160m，提高了机车信号车载设备在站内使用的安全性、灵活性，方便了设计。
（二）信号特征1.载频频率下行： 1700-1 1701.4 Hz1700-2 1698.7 Hz2300-1 2301.4 Hz2300-2 2298.7 Hz上行： 2000-1 2001.4 Hz2000-21998.7 Hz2600-12601.4 Hz2600-2 2598.7 Hz2.低频频率：F18～F1频率分别为：10.3 Hz、11.4 Hz、12.5 Hz、13.6 Hz、14.7 Hz、15.8 Hz、16.9 Hz、18 Hz、19.1 Hz、20.2 Hz、21.3 Hz、22.4 Hz、23.5 Hz、24.6 Hz、25.7 Hz、26.8 Hz、27.9 Hz、29 Hz频偏：±11 Hz3.输出功率：70W（400Ω负载）（三）轨道电路工作参数1.轨道电路的标准分路灵敏度：(1)道渣电阻为1.0Ω·km或2.0Ω·km 时，为0.15Ω；(2)道渣电阻不小于3.0Ω·km时，为0.25Ω；2.可靠工作电压：轨道电路调整状态下，接收器接收电压（轨出1）不小于240mV，轨道电路可靠工作；3.可靠不工作：在轨道电路最不利条件下，使用标准分路电阻在轨道区段的任意点分路时，接收器接收电压（轨出1）原则上不大于153mV，轨道电路可靠不工作；4.在最不利条件下，在轨道电路任一处轨面机车信号短路电流不小于下规定值，如表LB6-1所示：表格LB6-1 机车信号短路电流不小于规定值5.直流电源电压范围：23.0V～25.0V。
通号客专ZPW-2000A讲义
中国铁路通信信号集团公司 北京铁路信号工厂
接收器由本接收“主机”及另一接收“并机”两部分构成。
A GJ A主机输入 主 机 并 机 A主机输出
A并机输入
A并机输出
B GJ B主机输入 主 机 并 机 B主机输出
B并机输入
B并机输出
中国铁路通信信号集团公司 北京铁路信号工厂
2000(Z) 1700(Z) 2300(Z) 2600(Z) X1(Z) X2(Z) -1(Z) -2(Z)
应的通信接口板。本标准对此进行了规定。
3、为了提高产品的可靠性，在不改变系统参数的情况下将室外设备 的结构进行了优化设计，将匹配变压器与调谐单元合二为一，减少了 设备的种类，同时也减少了故障可能发生的概率。
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
4、产品质量的提高不仅仅体现在符合设计技术指标的要求，更 重要的是体现在产品形成的整个过程，一个高质量的产品与其高品
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
1.1 技术特点
1、从进一步提高系统可靠性和适应客运专线发送器自动编码的需求 考虑，将既有ZPW-2000A发送器“N+1”冗余改进为“1+1” 冗余， 同时对原机柜的配臵及结构进行了改进，采用了风格标识统一的标准 机柜，机柜的容量按照20台发送器、10台接收器、10台衰耗冗余控
备 发送器
FBJB FBJB
FBJB
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
无绝缘接收器功能
用于对主轨道电路移频信号进行解 调，动作轨道继电器同时向列控中 心上传轨道空闲或占用信息； 实现调谐区短小轨道电路移频信 号的解调，给出短小轨道电路断轨 及调谐区设备故障的报警条件，并 通过CAND及CANE总线送至监测 维护终端。 检查轨道电路完好，减少分路死区 长度，用接收门限控制实现对调谐 匹配单元（BA）断线的检查。 采用双机并联运用方式，故障时向 监测维护主机发出报警信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国铁路通信信号集团公司 北京铁路信号工厂
轨道电路功能
轨道电路的空闲和占用检查 轨道电路通过向两根钢轨间输出具有一定功率的信号，列车驶 入后，通过轮对对两钢轨的短路，接收器根据本区段信号电压 的变化，实现控制范围内有无 传递机车控制信息 发送器生成相应移频信号，发送至钢轨间，在钢轨上形成信号 电流，机车通过设置在机车前方的传感器接收钢轨上的信号， 获得控制信息。 钢轨的断轨检查功能 当钢轨处于电气分离时，轨道继电器落下，对断轨区段进行防 护。
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
产品质量的提高不仅仅体现在符合设计技术指标的要求， 4、产品质量的提高不仅仅体现在符合设计技术指标的要求，更 重要的是体现在产品形成的整个过程， 重要的是体现在产品形成的整个过程 ， 一个高质量的产品与其高品 质的原材料选择、 先进的加工装备 ， 精密的测试检验手段是密不可 质的原材料选择 、 先进的加工装备， 分的，因此不同于以往的产品标准， 本标准对关键件的选择、 分的 ， 因此不同于以往的产品标准 ， 本标准对关键件的选择 、 产品 生产的过程控制和采用的生产测试设备都提出了高标准的具体要求。 生产的过程控制和采用的生产测试设备都提出了高标准的具体要求 。 本标准在以下条款中进行了详细的规定： 本标准在以下条款中进行了详细的规定：
中国铁路通信信号集团公司 北京铁路信号工厂
由于当前铁路线路多为长轨，且多为电气化牵引，为了减少锯轨， 采用电气分割相邻轨道电路信号，利用调谐单元对不同频率信号的不 同阻抗值，实现相邻区段信号的隔离，划定了轨道电路的控制范围。
调谐区工作原理
中国铁路通信信号集团公司 北京铁路信号工厂
电气绝缘节长L调谐区米（调谐区长度取决于轨道电路钢轨参数值。 不同轨道结构的轨道电路的钢轨参数不同，例如：有砟的路基地段为 29m，桥梁地段一般情况下为30m。），在两端各设一个调谐匹配单 元，对于较低频率轨道电路（1700、2000Hz）端，设置L1、C1两元 件的F1型调谐单元；对于较高频率轨道电路（2300、2600Hz）端， 设置L2、C2、C3三元件的F2型调谐单元。
ZPW·PT型 调谐匹配单元
双体防护盒
电缆
室外
电缆
总长9.5km 室内 ZPW·ML-K型 防雷模拟网络盘 CAND ZPW·RS-K型 衰耗冗余控制器 ZPW·JT型 通信接口板 CANA CANB CANC ZPW·J-K型 接收器 CANE
总长9.5km ZPW·ML-K型 防雷模拟网络盘 ZPW·RS-K型 衰耗冗余控制器
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
1.1 技术特点
1、从进一步提高系统可靠性和适应客运专线发送器自动编码的需求 考虑，将既有ZPW-2000A发送器“N+1 冗余改进为“ 冗余， 考虑，将既有ZPW-2000A发送器“N+1”冗余改进为“1+1” 冗余， ZPW 同时对原机柜的配置及结构进行了改进， 同时对原机柜的配置及结构进行了改进，采用了风格标识统一的标准 机柜，机柜的容量按照20台发送器、10台接收器 10台衰耗冗余控 20台发送器 台接收器、 机柜，机柜的容量按照20台发送器、10台接收器、10台衰耗冗余控 制器设计，连接器件采用国际标准的连接器件， 制器设计，连接器件采用国际标准的连接器件，提高了设备的可靠性 和可维护性。本标准对此进行了规定。 和可维护性。本标准对此进行了规定。
中国铁路通信信号集团公司 北京铁路信号工厂
客运专线 ZPW-2000A无绝缘轨道电路 无绝缘轨道电路 简介
2010.5
中国铁路通信信号集团公司 北京铁路信号工厂
客专ZPW-2000A轨道电路是在既有ZPW-2000A无绝缘轨 道电路的基础上，针对客运专线的应用进行了适应性改进， 它保留了既有ZPW-2000A轨道电路稳定、可靠的特点，具 有我国自主知识产权，适用于客运专线列控系统。客运专线 ZPW-2000A轨道电路包括区间设备和站内设备两种。目前 已应用于京津城际、合宁、合武、武广、沪宁等客运专线。
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
区间轨道电路（机械绝缘节—电气绝缘节）系统原理框图
△/2 △ △ △/2 调谐区
补偿电容
ZPW·XKJD型 机械绝缘节空心线圈 双体防护盒 适配器 适配器 ZPW·PT型 调谐匹配单元
ZPW·PT型 调谐匹配单元
ZPW·XKD型 空心线圈
FBJ(主)
FBJ(备)
通信接口板 ZPW·F-K型 ZPW·J-K型 CANA CANB CANC 发送器(主) 发送器(备) 接收器 ZPW·F-K型
列控中心
微机监测
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
站内轨道电路（机械绝缘节—电气绝缘节）系统原理框图
△/2 △ △ △/2 调谐区
中国铁路通信信号集团公司 北京铁路信号工厂
“f1”（f2）端BA的L1C1（L2C2）对“f2”（f1）端的频率 为串联谐振，呈现较低阻抗（约数十毫欧姆），称“零阻抗”相 当于短路，阻止了相邻区段信号进入本轨道电路区段，图3-11中 （C）图左端（（b）图右端）。 “f1”（f2）端的BA对本区段的频率呈现电容性，并与调谐区 钢轨、SVA的电感构成并联谐振，呈现高阻抗，称“极阻抗”。从 而，降低电气绝缘节对信号的衰减。
总长9.5km ZPW·ML-K型 防雷模拟网络盘 ZPW·RS-K型 衰耗冗余控制器
FBJ(主)
FBJ(备)
ZPW·F-K型 发送器(主)
ZPW·F-K型 发送器(备)
列控中心
微机监测
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
站内轨道电路（机械绝缘节—机械绝缘节）系统原理框图
无绝缘发送器功能
通过列控中心给出 的编码条件， 可产生 8种载频、18种低频 的高精度、高稳定性 的移频信号 对产生的移频信号 进行自检测，故障时 向监测维护主机发出 报警信息； 采用双机热备冗余 方式。
中国铁路通信信号集团公司 北京铁路信号工厂
发送器采用1备1方式。
中国铁路通信信号集团公司 北京铁路信号工厂
ZPW·XKD型 空心线圈
ZPW·PT型 调谐匹配单元
ZPW·PT型 调谐匹配单元
ZPW·XKD型 空心线圈
ZPW·PT型 调谐匹配单元
双体防护盒 双体防护盒
电缆
室外
电缆
总长7.5km 室内 ZPW·ML-K型 CANE 防雷模拟网络盘 CAND ZPW·RS-K型 衰耗冗余控制器 ZPW·JT型
总长7.5km ZPW·ML-K型 ZPW·RS-K型 防雷模拟网络盘 衰耗冗余控制器
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
为了适应客运专线发送器自动编码的需求，将既有ZPW 2000A ZPW2 、 为了适应客运专线发送器自动编码的需求 ， 将既有 ZPW-2000A 发送器、接收器进行了改进设计，增加通信功能， 发送器、接收器进行了改进设计，增加通信功能，实现了与列控中心 通信及向微机监测系统上传设备工作状态信息的功能。 通信及向微机监测系统上传设备工作状态信息的功能。同时增加了相 应的通信接口板。本标准对此进行了规定。 应的通信接口板。本标准对此进行了规定。 为了提高产品的可靠性， 3、为了提高产品的可靠性，在不改变系统参数的情况下将室外设备 的结构进行了优化设计，将匹配变压器与调谐单元合二为一， 的结构进行了优化设计，将匹配变压器与调谐单元合二为一，减少了 设备的种类，同时也减少了故障可能发生的概率。 设备的种类，同时也减少了故障可能发生的概率。
FBJ(主)
FBJ(备)
ZPW·F-K型 发送器(主)
ZPW·F-K型 发送器(备)
列控中心
微机监测
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
区间轨道电路（电气绝缘节—电气绝缘节）系统原理框图
调谐区 △/2 △ △ △/2 调谐区 区间 补偿电容
ZPW·PT型 调谐匹配单元
中国铁路通信信号集团公司 北京铁路信号工厂
电气绝缘节调谐区内的检测功能 （短小轨道电路）
将调谐区做为一段短小轨道电路（如32m）。利用相邻区段的 接收器，对调谐区谐振信号进行解调处理，设置高低两个防护门 限，对调谐区进行检查。
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
无绝缘轨道电路机柜功能
无绝缘轨道电路机柜可安装20 台发送器、10台接收器、10台衰耗 冗余控制器或者10台双频衰耗冗余 控制器及主发送器断路器、备发送 器断路器、接收器断路器、6×8柱 零层端子、电源端子。出线方式采 用下出线或者上出线方式。根据现 场走线需要选定。
补偿电容
ZPW·XKJD型 机械绝缘节空心线圈 双体防护盒 适配器 适配器 ZPW·PT型 调谐匹配单元
ZPW·PT型 调谐匹配单元
ZPW·XKD型 空心线圈
ZPW·PT型 调谐匹配单元
双体防护盒 室外 电缆 电缆
总长9.5km 室内 ZPW·ML-K型 防雷模拟网络盘 CAND ZPW·RS-K型 衰耗冗余控制器 ZPW·JT型 通信接口板 CANA CANB CANC ZPW·J-K型 接收器 CANE
中国铁路通信信号集团公司 北京铁路信号工厂
第三部分—2000A轨道电路
无绝缘轨道电路接口柜
无绝缘轨道电路 接口柜可安装9层 模拟网络组匣，每 层模拟网络组匣可 安装8台防雷模拟 网络盘，出线方式 采用下出线或者上 出线方式。根据现 场实际需要选用。
中国铁路通信信号集团公司 北京铁路信号工厂
