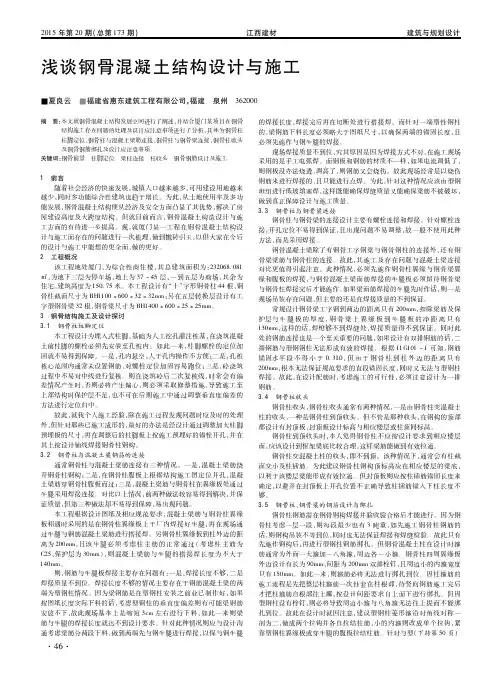

浅谈钢骨混凝土结构设计与施工

１前言随着社会经济的快速发展，城镇人口越来越多，可用建设用地越来越少，同时多功能综合性建筑也趋于增长。为此，从土地使用率及多功能发展，钢骨混凝土结构便从经济及安全方面凸显了其优势，解决了房屋建设高度及大跨度结构。但就目前而言，钢骨混凝土构造设计与施工方面的有待进一步提高。现，就厦门某一工程在钢骨混凝土结构设计与施工面存在的问题进行一次梳理，做到抛砖引玉，以供大家在今后的设计与施工中能想的更全面、做的更好。２工程概况该工程地处厦门，为综合性商住楼，其总建筑面积为：２３２０６８０８１为地下三层为停车场，地上为３７～４５层，一到五层为商场，其余为，住宅，建筑高度为１５０７５米。本工程设计有“ 十” 字形钢骨柱４４根，钢骨柱截面尺寸为ＢＨ１１００６００３２３２ｍｍ；另在五层转换层设计有工钢骨梁尺寸为ＢＨ１４００６００２５２５ｍｍ。字型钢骨梁３２根，３钢骨结构施工及设计探讨３．１钢骨柱柱脚定位本工程设计为埋入式柱脚，基础为人工挖孔灌注桩基，在浇筑混凝土前柱脚的螺栓必须先安装至孔桩内。如此一来，柱脚螺栓的定位加固就不易得到保障。一是，孔内悬空，人于孔内操作不方便；二是，孔桩核心范围内通常未设置钢筋，对螺栓定位加固容易跑位；三是，砼浇筑过程中不易对中线进行复核。则在浇筑砼后二次复核线，时常会有偏差情况产生时，否则必将产生偏心，则必须采取修整措施，导致施工至上部结构时保护层不足，也不可在后期施工中通过调整垂直度偏差的方法进行定位归中。故此，就我个人施工经验，除在施工过程发现问题时应及时的处理外，但针对那些已施工成形的，最好的办法是经设计通过调整加大柱脚预埋板的尺寸，再在调整后的柱脚板上按施工预埋好的锚栓开孔，并在其上按设计轴线焊接钢骨柱钢构。３．２钢骨柱与混凝土梁钢筋的连接通常钢骨柱与混凝土梁筋连接有三种情况。一是，混凝土梁筋绕开钢骨柱钢构；二是，在钢骨柱腹板上根据结构施工图定位开孔，混凝土梁筋穿钢骨柱腹板而过；三是，混凝土梁筋与钢骨柱在翼缘板处通过牛腿采用焊接连接。对比以上情况，前两种做法较容易得到解决，并保证质量，但第三种做法却不易得到保障，易出现问题。本工程根据设计图纸及相应规范要求，混凝土梁筋与钢骨柱翼缘板相遇时采用的是在钢骨柱翼缘板上于厂内焊接好牛腿，再在现场通过牛腿与钢筋混凝土梁筋进行搭接焊。另钢骨柱翼缘板到柱外边的距离为２００ｍｍ，且该牛腿必须考虑柱主筋的正常通过（考虑柱主筋为Ｃ２５，保护层为３０ｍｍ），则混凝土梁筋与牛腿的搭接焊长度为不大于１４０ｍｍ。则，钢筋与牛腿板焊接主要存在问题有：一是，焊接长度不够，二是焊接质量不到位。焊接长度不够的情况主要存在于钢筋混凝土梁的两端为型钢柱情况。因为梁钢筋是在型钢柱安装之前业已制作好，如果按图纸长度实际下料的话，考虑型钢柱的垂直度偏差则有可能梁钢筋如此一来则梁安放不下，故此现场基本上是缩短３ｃｍ左右进行下料，筋与牛腿的焊接长度就达不到设计要求。针对此种情况则应与设计沟通考虑梁筋分两段下料，做到两端先与钢牛腿进行焊接，以保与钢牛腿

浅谈钢骨混凝土结构构造及施工

ａｒｅａｎｄｔｈｅｒｅｌａｔｅｄｔｅｃｈｎｉｃｌｍｅａｓｕａｅｓｒｃａｎｓｏｌｖｅｔｈｅｃｏｎｎｅｔｉｃｏｎ
相对钢骨混凝土来说，钢筋混凝土的造价较低，所以目前我国型钢混凝土柱和钢筋混凝土梁配合使用的工程较多，这类结构主要难点是在梁中纵筋在节点区的锚固连接，型钢混凝土柱与钢筋混凝土梁的节点，梁筋应尽量在柱型钢两侧通过，对于必须与柱中型钢相交的钢筋，通常的节点构造做法有三种：第一种是在型钢柱的腹板或者翼缘板上开孔，孔洞的孔径既要便于穿钢筋，又不能过多削弱型钢腹板，一般预留孔洞的孔径较钢筋直径大４～６ｍｉｌｌ为宜，梁的纵向钢筋穿过钢柱孔位在钢柱两侧保持贯通，如果验算开孔处腹板的强度不够，可以采取在开孔区域加焊钢板进行补强，补强板厚度经设计验算具体确定；第二种是在型钢柱相应的标高位置焊接牛腿，牛腿翼缘钢板有横向焊接和竖向两
浅谈钢骨混凝土结构构造及施工
ＴｈｅＳｔｒｕｃｔｕｒｅａｎｄＣｏｎｓｔｒｕｃｔｉｏｎｏｆＳｔｅｅＩＲｅｉｎｆｏｒｃｅｄＣｏｎｃｒｅｔｅＳｔｒｕｃｔｕｒｅ
■ 高磊 ■ ＧａｏＬｅ
此类构造相对较少，其连接节点做法一般是梁中的型钢在节点中贯通，梁筋也保持贯通穿过，柱筋则在梁型钢翼缘两侧及翼缘上开孔中通过。（５）型钢混凝土梁一型钢柱对于此类构造一般做法是柱中型钢在节点中通过，梁型钢在柱两侧断开，但应与翼缘可靠地连接，其中包括梁翼缘和腹板与柱采用焊接连接、螺栓连接或二者结合采用等做法，节点构造可参考型钢混凝土梁与型钢混凝土柱节点的做法。

钢骨混凝土组合结构的应用和施工

二、１６层钢骨混凝土结构的施工方法
钢骨混凝土结构施工主要工序有：型钢柱、型层钢骨柱每根重１ｔ钢骨梁每根重３２，面及．，２．ｔ剖钢梁制作＿型钢柱安装＿钢骨柱钢筋安装钢骨锚固大样见图２图３＋＋、。
１ｏ２０３
（９７）９．５屋琦（５２）６８．５２Ｆ
２Ｆ１
３０５０
Ｌ
１
／
Ｖ／／／Ｖ／／／／￣／／／／／／／，／
２０．４０Ｌ８０｛１０
２５）３ＦＦ（０）
（９５—６７．６４．８５）（３６８．５７．５— ２３＞
ｉ
１１１１１
１２０２００
ｌ
１０１６
加、肋一劲９
６００
Ｌｌ
图１南湖之都钢骨混凝土组合结构竖向布置示意图
１２２
维普资讯
钢骨混凝土组合结构内既有钢结构又有钢筋梁底筋安装＿型钢梁安装＿梁上起柱插筋设置＿＋＋＋
混凝土结构，如何用传统的施工方法将两者合二为一，是一个难点。本文以南湖之都１层的钢骨６柱和钢骨梁施工为例对钢骨混凝土组合结构的施工做简单的介绍。
ＣｍｕａｉｅｙＮＯ．８ｕｌｔｌｖ８
钢骨混凝土组合结构的应用和施工
张碧颖
［摘要］钢骨混凝土组合结构是一种继钢结构和混凝土结构之后发展起来的新型结构。它综合了结构和混凝土钢
结构的优点，小结构构件截面尺寸。可缩增大使用空间。文章介绍钢骨混凝土组合结构的应用和施工。［关键词］钢骨混凝土；骨制作；钢钢筋安装；混凝土浇捣［作者简介］张碧颖。西建工集团第二建筑工程有限责任公司工程师，西南宁。３０１广广５０３［中图分类号］Ｕ７Ｔ３５［文献标识码］Ａ［文章编号］０７７２（０７０一１２００１０— ７３２０）９Ｏ２— ０４

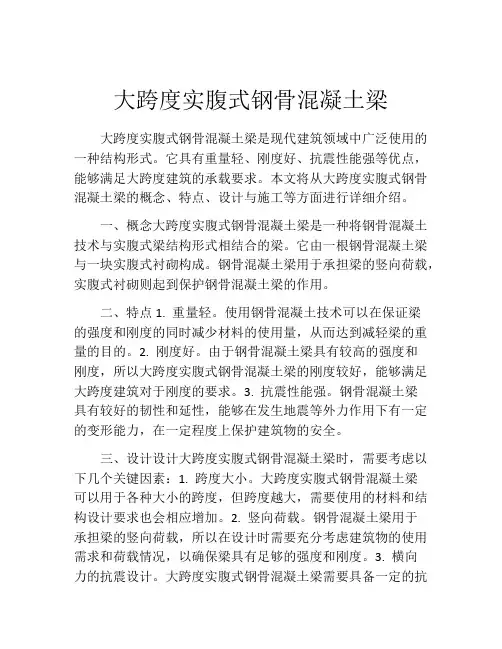

大跨度实腹式钢骨混凝土梁

大跨度实腹式钢骨混凝土梁大跨度实腹式钢骨混凝土梁是现代建筑领域中广泛使用的一种结构形式。

它具有重量轻、刚度好、抗震性能强等优点，能够满足大跨度建筑的承载要求。

本文将从大跨度实腹式钢骨混凝土梁的概念、特点、设计与施工等方面进行详细介绍。

一、概念大跨度实腹式钢骨混凝土梁是一种将钢骨混凝土技术与实腹式梁结构形式相结合的梁。

它由一根钢骨混凝土梁与一块实腹式衬砌构成。

钢骨混凝土梁用于承担梁的竖向荷载，实腹式衬砌则起到保护钢骨混凝土梁的作用。

二、特点1. 重量轻。

使用钢骨混凝土技术可以在保证梁的强度和刚度的同时减少材料的使用量，从而达到减轻梁的重量的目的。

2. 刚度好。

由于钢骨混凝土梁具有较高的强度和刚度，所以大跨度实腹式钢骨混凝土梁的刚度较好，能够满足大跨度建筑对于刚度的要求。

3. 抗震性能强。

钢骨混凝土梁具有较好的韧性和延性，能够在发生地震等外力作用下有一定的变形能力，在一定程度上保护建筑物的安全。

三、设计设计大跨度实腹式钢骨混凝土梁时，需要考虑以下几个关键因素：1. 跨度大小。

大跨度实腹式钢骨混凝土梁可以用于各种大小的跨度，但跨度越大，需要使用的材料和结构设计要求也会相应增加。

2. 竖向荷载。

钢骨混凝土梁用于承担梁的竖向荷载，所以在设计时需要充分考虑建筑物的使用需求和荷载情况，以确保梁具有足够的强度和刚度。

3. 横向力的抗震设计。

大跨度实腹式钢骨混凝土梁需要具备一定的抗震性能，所以在设计时需要考虑横向力的作用和相应的抗震设施。

四、施工大跨度实腹式钢骨混凝土梁的施工需要按照先衬砌后灌筑的原则进行。

首先要进行实腹式衬砌的施工，包括模板的制作、钢筋的布置等。

然后再进行钢骨混凝土梁的灌筑，需要注意混凝土的浇筑和养护等工作。

总结：大跨度实腹式钢骨混凝土梁是一种重量轻、刚度好、抗震性能强的结构形式。

它能够满足大跨度建筑的承载要求，适用于各种大小的跨度。

在设计与施工过程中，需要考虑跨度大小、竖向荷载和横向力的抗震设计等关键因素，以保证梁具有足够的强度和刚度。

钢骨砼梁结构设计及应用_2

钢骨砼梁结构设计及应用- 结构理论摘要：简介钢骨砼梁结构设计，并通过工程实例，着重说明其设计思路，及节点构造和有关施工技术要求，特别是在大跨度梁构件中可与宽扁梁结合一起应用。

关键词：钢骨砼梁正截面承载力裂缝宽度节点构造一、前言由砼包裹型钢做成的结构被称为钢骨砼结构（也称劲性砼结构），在日本应用最为广泛，研究和试验也最多。

这种结构被简称为SRC结构，现在已和钢结构、木结构、砌体结构以及钢筋砼结构并列为五大结构之一。

其中实腹式钢骨砼构件具有较好的抗震性能、节约钢材、提高砼利用系数、施工方便等优点，在工程建设中得到广泛应用。

本文将主要介绍钢骨砼梁的设计方法及构造要求，通过工程设计实例，具体说明其计算和使用，供类似工程设计时参考。

二、结构特点及计算方法钢骨砼梁是钢梁和钢筋砼梁二者的组合结构，实腹式钢骨通常采用工字形、口字形，截面材料的选用主要是依据现行国家标准“钢结构设计规范（GBJ17-88）”和“高层民用建筑钢结构技术规程（JGJ99-98）”，保证构件具有足够的塑性变形能力，其屈服强度不宜过大，伸长率应大于20%；钢筋砼按照“砼结构设计规范（GBJ10-89）”要求实施。

钢骨砼梁的正截面强度各国的计算方法很不相同。

前苏联“劲性钢筋砼结构设计指南CN3－78”假定型钢和砼成为一个整体，能够一致变形，几乎完全套用钢筋砼结构的计算方法。

日本“钢筋砼结构计算标准”把钢筋砼梁的抗弯能力和型钢的抗弯能力叠加得到钢骨砼梁的抗弯能力，两种方法不同之处在于型钢梁能否与钢筋砼形成一个整体。

现行“钢骨砼结构设计规程YB9082－97”在实腹式钢骨砼梁的计算方法上主要参考了日本计算标准，结合试验研究成果，对称配置钢骨砼梁正截面受弯承载力，计算结果偏于保守。

M≤Mssby+MrcbuM为弯矩设计值，Mssby为梁中钢骨部分的受弯承载力，Mrcbu为梁中钢筋砼部分的受弯承载力。

钢骨混凝土梁设计计算及应用

文章编号:100926825(2007)0820090202钢骨混凝土梁设计计算及应用收稿日期622作者简介赖永和(62),男,工程师,汕尾市城区建筑设计室,广东汕尾　566赖永和摘　要:结合工程实例,利用组合结构理论,对建筑结构转换梁进行了承载能力的计算分析,以优化结构设计并进行了经济分析,从而促进钢骨混凝土梁的应用。

关键词:钢骨混凝土,设计,效益,承载力中图分类号:TU375.1文献标识码:A1　工程概况某八层框剪结构,由于使用功能要求,首层中部须取消一根框架柱,在其两侧增设短柱(DZ ),形成了二层楼面框架梁(K L )支撑框架柱(KZ )的结构形式,如图1所示。

K L 三跨连续,中间跨跨中受K Z 集中力16000kN 作用。

K L 原设计为普通混凝土梁,混凝土强度等级C40,梁断面b ×h =1050mm ×2800mm ,底筋20Φ40(三排),面筋14Φ40(二排),箍筋Φ16@100,腰筋Φ25@150,梁截面很大,形成肥梁胖柱,占去很多使用空间且不利抗震,同时原设计要求Φ40面筋只能焊接,不能搭接,由于焊接技术和焊接工艺方面的原因,这种要求给施工带来较大难度,考虑钢骨混凝土结构的优越性,建议将K L 由钢筋混凝土梁改为钢骨混凝土梁。

2　梁截面设计2.1　材料选用为与原结构保持一致,混凝土强度等级选用C40,钢骨采用Q345钢板焊成实腹工字钢。

2.2　计算方法文中采用偏于保守的计算方法,即强度叠加法,就是把钢筋混凝土梁的抗弯能力和钢骨的抗弯能力叠加得到钢骨混凝土梁的抗弯能力,同时钢筋混凝土梁和钢骨分别满足自身的抗剪承载力要求:M ≤M ss by +M r cbu(1)的最大弯矩值,则根据应力与内力的关系,可得该截面最大的拉应力。

通过计算分析可知,对于T 梁翼缘板上的内力,设置横隔板处,由于横隔板刚度大分担的内力较多,其相应的应力以及非横隔板设置处翼缘板上的应力都满足要求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

钢骨砼梁结构设计及应用
摘要：简介钢骨砼梁结构设计，并通过工程实例，着重说明其设计思路，及节点构造和有关施工技术要求，特别是在大跨度梁构件中可与宽扁梁结合一起应用。

关键词：钢骨砼梁正截面承载力裂缝宽度节点构造
一、前言
由砼包裹型钢做成的结构被称为钢骨砼结构（也称劲性砼结构），在日本应用最为广泛，研究和试验也最多。

这种结构被简称为SRC结构，现在已和钢结构、木结构、砌体结构以及钢筋砼结构并列为五大结构之一。

其中实腹式钢骨砼构件具有较好的抗震性能、节约钢材、提高砼利用系数、施工方便等优点，在工程建设中得到广泛应用。

本文将主要介绍钢骨砼梁的设计方法及构造要求，通过工程设计实例，具体说明其计算和使用，供类似工程设计时参考。

二、结构特点及计算方法
钢骨砼梁是钢梁和钢筋砼梁二者的组合结构，实腹式钢骨通常采用工字形、口字形，截面材料的选用主要是依据现行国家标准“钢结构设计规范（GBJ17-88）”和“高层民用建筑钢结构技术规程（JGJ99-98）”，保证构件具有足够的塑性变形能力，其屈服强度不宜过大，伸长率应大于20%；钢筋砼按照“砼结构设计规范（GBJ10-89）”要求实施。

钢骨砼梁的正截面强度各国的计算方法很不相同。

前苏联“劲性钢筋砼结构设计指南C N3－78”假定型钢和砼成为一个整体，能够一致变形，几乎完全套用钢筋砼结构的计算方法。

M≤M ssby+ Mrcbu
M为弯矩设计值，Mssby为梁中钢骨部分的受弯承载力，Mrcbu为梁中钢筋砼部分的受弯承载力。

由力矩平衡公式ΣM=0，力平衡公式ΣX=0可得：
f c A c=f y A s+N ss ,M u≤f c A c(h o s+h o c)-N ss(h o s-h o s s)+M ss
A c：受压区砼的面积，h o c、h o s s、h o s分别为受压区砼的合力点、钢骨中心以及受拉钢筋合力点至截面受压边缘的距离。

对于钢骨偏置在受拉区的非对称截面，按钢与砼组合梁的设计方法计算处理，为保证砼与钢骨整体作用，在钢骨上翼缘设置剪力连接件。

在设计中值得注意的是，在钢骨部分受弯承载力的计算中可不考虑局部压屈，基于受力构件达到受弯承载力极限状态时，比弹性极限受弯承载力有所提高采用截面塑性发展系数γs，实际应用中，根据构件重要性可偏于安全取γs =1.0。

钢骨砼梁受剪承载力按照承载力极限状态理论
V≤V ssy+Vrcbu。

V为梁的剪力设计值，Vssy为梁中钢骨部分的受剪承载力，Vrcbu为梁中钢筋砼部分受剪承载力，无地震作用组合时
V≤0.4f c b b h bo， Vrcbu≤0.25f c b b h bo。

钢骨砼梁裂缝宽度和抗弯刚度，钢骨砼结构设计规程给出了计算公式，不对称钢骨砼截面抗弯刚度可按下式计算。

B=E s A s h bo2/[1.15Ψ+0.9+6αEρ/(1+3.5γ′f)]+E ss I ss
三、工程实例
华天贵宾楼工程，地下二层，地上二十八层，标准层层高3.3米，总高99.35米，总建筑面积48000平方米。

南北向沿高度作内外7.08°～7.91°倾斜，顶部最大外公倾平面尺寸达14米，外倾面积7700平方米，其倾斜部分采用斜向钢骨砼柱与水平钢骨砼梁拉结，受层高和各专业安管道安装空间的限制，为满足建筑净空使用要求，轴线跨度为11.955米，横向次梁梁高只能做成600毫米，高跨比接近1/20，且位于外挑部位，梁身刚度很难保证，经方案比较，确定采用钢骨砼宽扁梁。

此建筑主楼结构整体采用“SATWE”进行分析计算。

其顶层内力最大，最大正弯矩设计值M=829.0kN·m，最大剪力设计值V=331.6kN，轴向力设计值N＝17.2kN，短期效用组合下弯矩标准值M k=637.7kN·m。

结合框架柱梁分析结果，假定梁截面尺寸700×600（h），钢骨采用Q235等级C的热扎H型钢HM450×300（440×300×11×18mm），截面特征见表1
混凝土强度等级C30，f c=15MPa，纵向钢筋f y=310MPa，f sv=210MPa。

（1）正截面抗弯、斜截面抗剪承载力计算
（表中a=35mm，h bo=h b-a=600-35=565mm）
①选8Φ16，A s=1608mm2 ,A s>ρmin bh
②选13Ф18，A s=3315mm，
箍筋按构造，ρvmin=0.02f c/f yv=0.14%，选φ8＠150（四肢箍）
0.4f c b b h bo=2373kN>V=331.6kN
0.25f c b b h bo=1483kN>V rc b=0 满足要求
（3）裂缝宽度验算
（表中E s=2.0×105MPa E c=3.0×104Mpa X e=E S/E C=6.67 h′f=0.2h bo=113mm）
梁最大裂缝宽度
W max=2.1Ψ(δsk)/(E s)×(2.70+0.1d e/ρte)γ
=2.1×0.8352×301.87/(2.0×105)×(2.7×25+0.1×25.43/0.0415)×0.7 =0.24mm<0.3mm
平均裂缝宽度W m=W max（1.66×1.5）=0.096mm
（4）挠度变形计算
近似取钢骨砼梁荷载为均匀分布。

（表中砼保护层厚度c=25mm,钢筋表面形状系数γ=0.7）
Δs=5/48×M lk l2/B l=5/48×(578.2×106)/(2.254×1014)×119552=38.2mm
Δs/l=38.2/11955=0.0032=3.2‰，理论上满足要求。

设计中，分析外挑结构在荷载及地震作用下推力或拉力对梁不利影响，计算过程中梁端假定为简支，为平衡钢骨产生的拉力，需加配钢骨梁受力负筋；另受梁高限制，钢骨砼保护层厚度小于临界厚度c cr=0.25bf t1/2=0.25x300x2.01/2=106.1mm，设置锚固连接件（通常采用圆柱头焊钉，按钢－砼组合梁要求验算，以增强型钢与砼连接面上的粘接强度，限篇幅，从略）。

梁端节点因按“钢骨规程”对钢骨梁与钢骨梁暂无明确规定，遵循钢骨腹板部分设置钢
筋贯穿孔时，截面缺损率不应超过腹板面积的20%，主筋不得与钢骨直接焊接的要求。

此工程于二OOO年十月开工，二OO一年八月封顶、并主体验收，二OO二年五月投入使用，建筑从建设至今，经观测，钢骨梁柱无裂缝，挠度也不大，效果良好。

四、结束语
通过此次工程结构设计，有如下体会：
1、在钢筋砼结构体系中，局部采用钢骨砼结构构件是可行的，特别是大跨度杆件设计时，结合宽扁梁的采用，可提高梁的抗弯、抗拉、抗压刚度，减小竖向变形值，降低梁高，其效果比纯钢筋砼结构好。

2、钢骨砼结构的设计和施工的重点是钢骨构件及其节点的设计，并且结合设计图纸，做好施工配合，注意钢筋与钢骨的连接，钢骨与砼柱的连接。
