调节阀阀芯介绍及功能
气动调节阀的结构和工作原理
气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。
直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。
二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。
直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。
三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。
常见的作用器有气动活塞式和气动膜片式两种。
气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。
气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。
四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。
常见的附件有位置器、阻尼器、限位器和手动装置等。
位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。
阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。
限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。
手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。
气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。
当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。
阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。
当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。
调节阀结构性能参数及常用调节阀介绍
54
电磁阀
用于切断或接通气路
55
保位阀
阀门保护装置 当仪表压力气源中断时 能自动切断定位器的输 出与执行机构之间的通 道使阀门位置保持在断 气前的控制位置
56
保位阀
57
气动放大器（继动器）
提高执行机构动作速度, 消除控制信号传递滞后 的影响 克服长管线和大容量执 行机构的传输滞后 增大定位器的输出流量 改变控制信号的压力
32
气动薄膜执行机构
单弹簧 多弹簧
33
气动薄膜执行机构
正作用 反作用
34
气动薄膜执行机构
直行程 角行程
35
活塞式气缸执行机构
单作用 、双作用
36
活塞式气缸执行机构
直行程 角行程
37
齿轮齿条气缸执行机构
双作用(无弹簧)
38
齿轮齿条气缸执行机构
单作用(弹簧返回)
7
控制阀分类
控制阀基本分类
按压力
真空阀PN≤0 Map 低压阀PN≤1.6 Map 中压阀PN1.6～10 Map 高压阀PN10 ～32 Map 超高压阀PN ≥32 Map
按温度
高温阀≥450 ℃ 中温阀200 ～ ～450 ℃ 常温阀-40/20 ～200 ℃ 低温阀0～ -60 ℃ 深冷阀-60 ～ -196 ℃
18
阀体类型
偏心旋转阀 节流元件为扇型球面 重量轻,体积小,密封性能 好 适用于既要求调节又要 求密封的场合 一般只使用于中低压场 合
19
阀体类型
旋塞阀
调节阀的工作原理

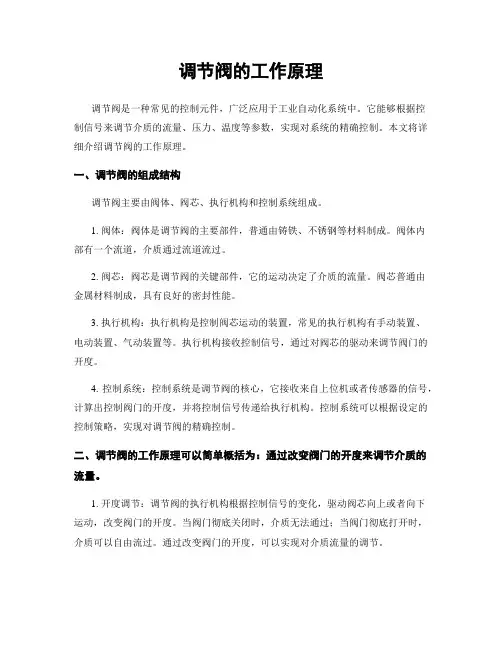

调节阀的工作原理调节阀是一种常见的控制元件，广泛应用于工业自动化系统中。
它能够根据控制信号来调节介质的流量、压力、温度等参数，实现对系统的精确控制。
本文将详细介绍调节阀的工作原理。
一、调节阀的组成结构调节阀主要由阀体、阀芯、执行机构和控制系统组成。
1. 阀体：阀体是调节阀的主要部件，普通由铸铁、不锈钢等材料制成。
阀体内部有一个流道，介质通过流道流过。
2. 阀芯：阀芯是调节阀的关键部件，它的运动决定了介质的流量。
阀芯普通由金属材料制成，具有良好的密封性能。
3. 执行机构：执行机构是控制阀芯运动的装置，常见的执行机构有手动装置、电动装置、气动装置等。
执行机构接收控制信号，通过对阀芯的驱动来调节阀门的开度。
4. 控制系统：控制系统是调节阀的核心，它接收来自上位机或者传感器的信号，计算出控制阀门的开度，并将控制信号传递给执行机构。
控制系统可以根据设定的控制策略，实现对调节阀的精确控制。
二、调节阀的工作原理可以简单概括为：通过改变阀门的开度来调节介质的流量。
1. 开度调节：调节阀的执行机构根据控制信号的变化，驱动阀芯向上或者向下运动，改变阀门的开度。
当阀门彻底关闭时，介质无法通过；当阀门彻底打开时，介质可以自由流过。
通过改变阀门的开度，可以实现对介质流量的调节。
2. 压差调节：调节阀的阀芯上通常有一个孔，称为节流孔。
当阀芯向下运动时，节流孔变大，介质流经节流孔时会产生一定的压差。
通过调节阀芯的位置，可以改变节流孔的大小，从而调节介质流经节流孔时的压差。
3. 反馈控制：为了实现对介质流量的精确控制，调节阀通常会采用反馈控制。
反馈控制可以通过传感器监测介质流量，将实际流量与设定值进行比较，并根据比较结果调整阀门的开度，使实际流量逐渐接近设定值。
三、调节阀的工作特点1. 精度高：调节阀能够根据控制信号实现对介质流量的精确控制，通常具有较高的控制精度。
2. 可靠性强：调节阀的结构简单，运动部件少，因此具有较高的可靠性和稳定性。
调节阀的工作原理
调节阀的工作原理调节阀是一种用于控制流体介质流量、压力和温度的装置。
它通过改变阀门的开度来调节流体的流量和压力，从而实现对系统的控制。
调节阀广泛应用于各个行业，如石油化工、电力、冶金、水处理等。
一、调节阀的基本构造调节阀主要由阀体、阀盖、阀芯、阀座、阀杆、执行机构等组成。
1. 阀体和阀盖：阀体是调节阀的主要部件，用于容纳阀芯和阀座。
阀盖用于固定阀杆和执行机构。
2. 阀芯和阀座：阀芯是调节阀的关键部件，通过上下运动来改变阀门的开度。
阀座是阀芯的配套部件，用于控制流体的流量。
3. 阀杆：阀杆是连接阀芯和执行机构的部件，通过执行机构的作用使阀芯上下运动。
4. 执行机构：调节阀的执行机构可以是手动操作，也可以是电动、气动或液动操作。
执行机构通过对阀杆的作用使阀芯上下运动，从而改变阀门的开度。
二、调节阀的工作原理主要包括流体力学原理和控制原理。
1. 流体力学原理：当流体通过调节阀时，流体的流速和压力会发生变化。
调节阀的阀芯通过上下运动改变阀门的开度，从而改变流体的流通面积，进而影响流体的流速和压力。
2. 控制原理：调节阀根据系统的需求，通过执行机构控制阀芯的运动，从而实现对流体流量和压力的调节。
控制原理可以分为开环控制和闭环控制两种方式。
- 开环控制：开环控制是指根据系统需求设定阀门的开度，通过执行机构将阀芯调整到相应位置，从而实现对流体流量和压力的调节。
但开环控制不能自动根据实际情况进行调整，容易受到外界因素的影响。
- 闭环控制：闭环控制是指通过传感器获取系统的实时数据，并将数据反馈给控制器进行处理，控制器根据设定值和反馈值的差异来调整阀门的开度，从而实现对流体流量和压力的精确调节。
闭环控制能够自动根据实际情况进行调整，具有更好的稳定性和精度。
三、调节阀的应用调节阀广泛应用于各个行业，下面以石油化工行业为例介绍其应用：1. 炼油厂：在炼油过程中，调节阀用于控制原油、汽油、柴油等介质的流量和压力，以实现炼油过程的稳定和优化。
调节阀的工作原理

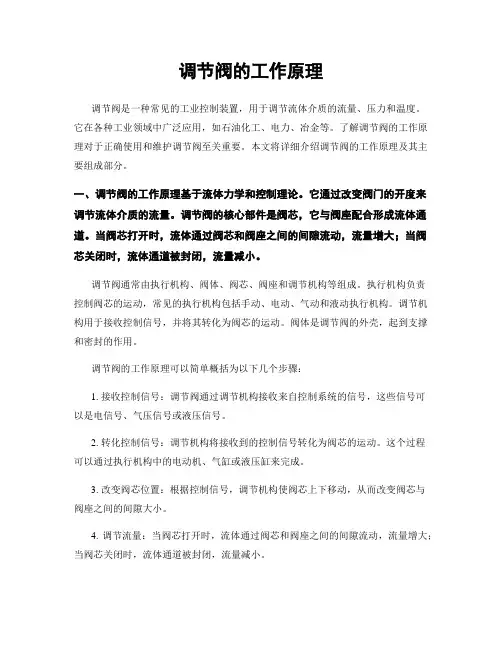

调节阀的工作原理调节阀是一种常见的工业控制装置，用于调节流体介质的流量、压力和温度。
它在各种工业领域中广泛应用，如石油化工、电力、冶金等。
了解调节阀的工作原理对于正确使用和维护调节阀至关重要。
本文将详细介绍调节阀的工作原理及其主要组成部分。
一、调节阀的工作原理基于流体力学和控制理论。
它通过改变阀门的开度来调节流体介质的流量。
调节阀的核心部件是阀芯，它与阀座配合形成流体通道。
当阀芯打开时，流体通过阀芯和阀座之间的间隙流动，流量增大；当阀芯关闭时，流体通道被封闭，流量减小。
调节阀通常由执行机构、阀体、阀芯、阀座和调节机构等组成。
执行机构负责控制阀芯的运动，常见的执行机构包括手动、电动、气动和液动执行机构。
调节机构用于接收控制信号，并将其转化为阀芯的运动。
阀体是调节阀的外壳，起到支撑和密封的作用。
调节阀的工作原理可以简单概括为以下几个步骤：1. 接收控制信号：调节阀通过调节机构接收来自控制系统的信号，这些信号可以是电信号、气压信号或液压信号。
2. 转化控制信号：调节机构将接收到的控制信号转化为阀芯的运动。
这个过程可以通过执行机构中的电动机、气缸或液压缸来完成。
3. 改变阀芯位置：根据控制信号，调节机构使阀芯上下移动，从而改变阀芯与阀座之间的间隙大小。
4. 调节流量：当阀芯打开时，流体通过阀芯和阀座之间的间隙流动，流量增大；当阀芯关闭时，流体通道被封闭，流量减小。
5. 反馈信号：调节阀可以通过传感器获取流体的压力、温度和流量等参数，并将这些参数反馈给控制系统，以实现闭环控制。
二、调节阀的主要组成部分1. 阀体：调节阀的外壳，通常由铸铁、不锈钢或铜合金等材料制成。
阀体具有良好的强度和密封性能，能够承受高压和高温。
2. 阀芯：调节阀的核心部件，通常由不锈钢或铜合金制成。
阀芯的形状和尺寸会影响流体的流量特性，常见的阀芯形式包括直通式、直角式和角式等。
3. 阀座：与阀芯配合形成流体通道，通常由不锈钢或硬质合金制成。
调节阀的工作原理

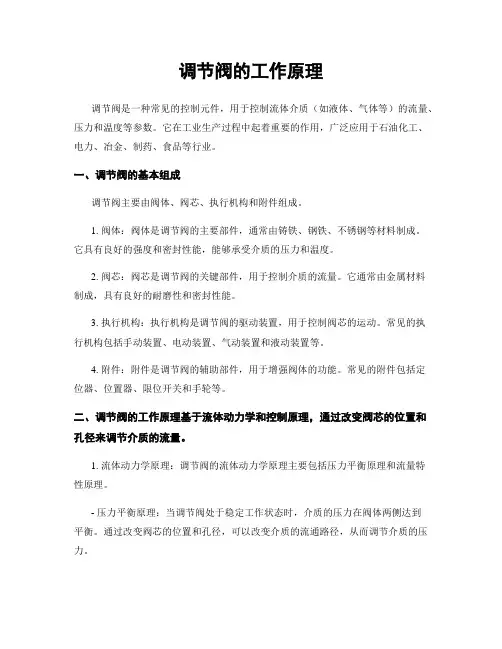

调节阀的工作原理调节阀是一种常见的控制元件，用于控制流体介质（如液体、气体等）的流量、压力和温度等参数。
它在工业生产过程中起着重要的作用，广泛应用于石油化工、电力、冶金、制药、食品等行业。
一、调节阀的基本组成调节阀主要由阀体、阀芯、执行机构和附件组成。
1. 阀体：阀体是调节阀的主要部件，通常由铸铁、钢铁、不锈钢等材料制成。
它具有良好的强度和密封性能，能够承受介质的压力和温度。
2. 阀芯：阀芯是调节阀的关键部件，用于控制介质的流量。
它通常由金属材料制成，具有良好的耐磨性和密封性能。
3. 执行机构：执行机构是调节阀的驱动装置，用于控制阀芯的运动。
常见的执行机构包括手动装置、电动装置、气动装置和液动装置等。
4. 附件：附件是调节阀的辅助部件，用于增强阀体的功能。
常见的附件包括定位器、位置器、限位开关和手轮等。
二、调节阀的工作原理基于流体动力学和控制原理，通过改变阀芯的位置和孔径来调节介质的流量。
1. 流体动力学原理：调节阀的流体动力学原理主要包括压力平衡原理和流量特性原理。
- 压力平衡原理：当调节阀处于稳定工作状态时，介质的压力在阀体两侧达到平衡。
通过改变阀芯的位置和孔径，可以改变介质的流通路径，从而调节介质的压力。
- 流量特性原理：调节阀的流量特性是指阀芯开度与流量之间的关系。
常见的流量特性有线性特性、等百分比特性和快开特性等。
不同的流量特性适用于不同的工况。
2. 控制原理：调节阀的控制原理主要包括开环控制和闭环控制。
- 开环控制：开环控制是指根据设定值和实际值的差异，通过改变阀芯的位置和孔径来调节介质的流量。
开环控制适用于简单的控制系统，但对于复杂的工况往往无法满足要求。
- 闭环控制：闭环控制是指通过传感器实时监测介质的流量、压力和温度等参数，并根据反馈信号来调节阀芯的位置和孔径。
闭环控制具有较高的控制精度和稳定性，适用于复杂的工况。
三、调节阀的应用领域调节阀广泛应用于各个行业的流程控制中，主要用于以下几个方面：1. 流量控制：调节阀可以根据生产需求，精确控制介质的流量，保证流程的稳定和可靠。
压力调节阀的作用和用途
压力调节阀的作用和用途压力调节阀（Pressure Regulator Valve），也称为减压阀、减压器、调压阀，是一种控制液体或气体流体压力的装置。
其主要功能是将高压系统中的压力减小到所需的较低压力，并在系统中保持恒定的压力水平。
压力调节阀广泛应用于各个领域，包括工业生产、化工、石油、天然气、制药、食品饮料、能源等。
其应用的目的有以下几个方面：1. 确保系统的安全性：在许多工业流程中，高压可能对操作人员和设备造成安全风险。
压力调节阀能将高压降低到较低的安全范围，为操作人员提供安全的工作环境。
2. 稳定系统的运行：某些设备需要稳定的低压才能正常运行，如气体发生器、气体分离系统等。
压力调节阀能够保持恒定的压力水平，确保设备的正常运行。
3. 保护设备：在一些设备中，高压可能对设备的部件和结构造成损坏。
压力调节阀能限制系统中的压力，并防止压力超过设备的承受能力，从而保护设备免受损坏。
4. 节约能源：一些系统在运行过程中需要不同的压力水平，通过配置压力调节阀可以根据需要调整压力，减少能源的消耗。
除了这些主要的作用和用途之外，压力调节阀还有其他一些特殊的功能和应用：1. 用于防止液体反流：在管道系统中，压力调节阀可以用于防止液体反流，阻止流体在相反方向上的流动。
这在某些工艺和实验中非常重要。
2. 用于调整系统的压力波动：压力调节阀可以用于调整系统中的压力波动，使得系统能够适应不同的工况要求，并减少压力快速变化对设备及工艺产生的不利影响。
3. 用于分流流体：在一些工业流程中，需要将流体按照不同的压力分流到不同的设备中。
压力调节阀可以通过调整出口压力来分流流体，满足不同设备的需求。
压力调节阀的工作原理是通过调节阀内部的阀芯位置来改变流体通过阀体的通道面积，从而改变阀体中的流速和压力。
一般而言，压力调节阀包括两个主要部件，即阀体和阀芯。
阀体是一个容器，内部有一个通道用于流体流过。
阀芯是一个可调节的机械结构，通过调整阀芯的位置，改变阀体通道的开口面积，从而调节流体的压力。
常用调节阀介绍
1. 薄膜执行机构2.带阀门定位器的活塞式执行机构3.碟阀蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
优点：轻巧、结构简单、比其他阀门要节省材料、开闭迅速，切断和节流都能用, 流体阻力小, 操作省力，可以做成很大口径。
应用：蝶阀在热水管路得到广泛的使用。
能够使用蝶阀的地方, 最好不要使用闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
４.隔膜阀隔膜阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。
转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
应用场合：一是超纯水，超纯水要求流通管路内没有死角；二是有杂质的污水，溶液等，液体内有颗粒球阀容易磨损出现内漏，隔膜阀上下闭合极大的避免这个问题，长期使用后还可以更换隔膜片。
通常，使用条件或要求密封性能严格、泥浆介质、磨损、轻型结构、低压截止(压差小)、向大气少量渗漏、磨蚀性的介质时，推荐选用隔膜阀。
在双位调节、节流、调节、通道缩口、低噪声、有气穴和汽化现象、操纵转矩小的场合，可以选用隔膜阀。
在高温介质、高压介质、高压截止(压差大)、启闭动作快、结构长度短的条件下，不选用隔膜阀。
5.活塞执行机构6.角型阀角型阀：阀体为直角形，阀体内有一个阀座和密封面，一般为底进侧出。
优点：结构简单，密封效果好。
具有自洁净功能，阀体内不易存积污物，不宜堵塞，适用于控制高粘度介质，高压差以及含有悬浮物和颗粒物的介质。
缺点：容易发生阀芯振荡不稳定的现象。
7.气动薄膜调节阀气动薄膜式执行机构有正作用和反作用。
正作用:当压力增大时，阀杆向下动作，压力是通入波纹膜片上方的薄膜气室。
反作用:当压力增大时，阀杆向上动作，压力是通入波纹膜片下方的薄膜气室。
8.气动活塞式执行机构9.三通阀阀体有三个接管口，适用于三个方向流体的管路控制系统，大多用于热交换器的温度调节、配比调节和旁路调节。
在使用中应注意流体温差不宜过大，通常小于是150℃，否则会使三通阀产生较大应力，否则会使三通阀产生较大应力而引起变形，造成连接处泄漏或损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调节阀的阀芯介绍及功能
调节阀的阀芯有多种，其特性是不一样的。
那调节阀都有哪些阀芯呢？我国生产的调节阀阀芯有平板型、校塞型、窗口型和套简形等型式，如图1—4所示：
1．平板形阀芯，如图l—4(a)所元其结构简单，加工方便，具有快开特性，可作双位调节用。
2．柱塞形阀芯，可分为上下双导向和上导向两种。
上下双导向往塞形阀芯如图l—4(b)所示，应用饺广，常用的直通单座、双座调节网中均采用此种闹芯，它可以通过阀芯的上下倒装来改变调节闷的作用方式。
阀特性有直线和等百分比两种。
上导向柱塞型阀芯如图1—4(c)所示，用于角形阀和高压阀。
对于流量小的阀采用针形阀芯，如图l—4(d)所示。
3．圆筒薄壁窗口形阀芯，如图1—4(e)所示，主要用于三通阀，
图中左边为合流型，右边为分流型。
阀特性有直线、等百分比和抛物线三种。
4．套筒形阀芯，如图1—4(f)节阀中，所元它用于套筒形调节阀中，只要改变套筒宙口形状，就可以改变调节阀的特性。
上述四种阀芯都是直行程闹芯，对于偏心调节阀、蝶阀和球形阀，还使用角行程阀芯。
这种阀芯是通过旋转运动来改变阀芯与阀座间的流通截面的。
本文摘录自：派沃自控。
