调节阀的原理及构造
气动调节阀结构与原理
气动调节阀结构与原理
气动调节阀是一种通过气动力来控制流体介质流量、压力和液位的调节装置。它由阀体、阀瓣、执行器、气缸、位置调节机构等部件组成。
1. 阀体：阀体通常采用铸铁、碳钢、不锈钢等材料制成，具有较高的强度和耐腐蚀能力。阀体内部设有阀座，阀座上有一个阀座孔，用以控制流体的流量。
2. 阀瓣：阀瓣是气动调节阀的关键部件，通常由金属制成，具有良好的耐磨损和耐腐蚀性能。阀瓣的动作受到执行器的控制，能按照设定的信号实现开、关和调节流量的控制。
3. 执行器：执行器是用来控制阀瓣的开闭和调节的装置，一般由气缸、活塞和传感器组成。它通过获取输入的控制信号，并将其转换为对阀瓣的运动的力和位移。
4. 气缸：气缸是执行器的核心部件，由气体活塞和气缸筒组成。当气缸接收到气源信号时，气体活塞会在气缸筒内做往复运动，通过连接杆将力传递给阀瓣，实现流量和压力的调节。
5. 位置调节机构：位置调节机构用于测量和控制阀瓣的位置，在气动调节阀的工作过程中起到调节和控制流量的作用。位置调节机构一般包括定位阀和位置传感器。
气动调节阀的工作原理如下：
当气动调节阀接收到来自控制系统的压力信号时，信号会被传递给执行器，执行器接收到信号后会控制气缸的运动。当气缸伸出时，连接杆将力传递给阀瓣，使其打开；当气缸缩回时，连接杆将力收回，阀瓣关闭。通过改变气缸的长度来调节阀瓣的开度，进而控制流体介质的流量和压力。
在实际应用中，气动调节阀通常会配备位置传感器，用来监测阀瓣的位置并反馈给控制系统。控制系统会根据位置传感器的反馈信号来调整气动调节阀的动作，从而实现更精确的流量调节和压力控制。
总之，气动调节阀通过气动力来控制流体介质的流量、压力和液位。其结构由阀体、阀瓣、执行器、气缸和位置调节机构等部件组成。它的工作原理是通过控制执行器的运动，使阀瓣开闭，进而实现对流体介质的精确调节和控制。
气动调节阀的结构和原理
气动调节阀的结构和原理
气动调节阀是一种广泛应用于工业控制系统中的自动调节装置，它通过控制介质流量来实现对系统压力、流量、温度等参数的调节。其结构和原理的了解对于工程师和技术人员来说至关重要。
一、气动调节阀的结构。
气动调节阀主要由阀体、阀盖、阀芯、阀座、执行机构等部分组成。阀体是阀门的主体部分，通常由铸铁、碳钢、不锈钢等材料制成，具有良好的耐腐蚀性和耐磨损性。阀盖用于连接执行机构和阀体，起到密封和固定的作用。阀芯是调节介质流量的关键部件，其结构和形状会直接影响阀门的调节性能。阀座则是阀芯的配套部件，用于保证阀门的密封性能。执行机构是气动调节阀的动力来源，通常由气缸和气源接口组成，通过气源的压力来控制阀门的开合。此外，还有配套的阀杆、密封圈、传感器等辅助部件。
二、气动调节阀的原理。
气动调节阀的原理是通过执行机构对阀芯的位置进行调节，从而改变介质的流通面积，实现对介质流量的调节。当气源加压到执行机构时，气缸内的气压会推动阀芯向开启或关闭的方向移动，从而改变阀门的通径，使介质流量发生变化。通过对执行机构的气压调节，可以实现对阀门开度的精确控制，从而实现对介质流量的精确调节。
三、气动调节阀的特点。
1. 灵活可靠，气动调节阀的执行机构响应速度快，控制精度高，适用于对介质流量进行精确调节的场合。
2. 耐高温高压，气动调节阀的阀体和阀芯通常采用耐高温高压的材料制成，能够适应高温高压的工作环境。 3. 适用范围广，气动调节阀适用于液体、气体等各种介质的调节，广泛应用于化工、石油、电力、冶金等行业。
四、气动调节阀的应用。
气动调节阀广泛应用于工业生产中的流体控制系统，如化工生产中的反应釜控制、石油化工中的裂解炉控制、电力行业中的锅炉控制等。其精确的流量调节能力和稳定的性能，使其在工业自动化控制系统中扮演着重要角色。
总结，气动调节阀作为一种重要的工业控制装置，其结构和原理的了解对于工程师和技术人员来说至关重要。通过对气动调节阀的结构和原理进行深入了解，可以更好地应用于实际工程中，提高工业生产的自动化水平和控制精度。
调节阀的工作原理
调节阀的工作原理
调节阀是一种用于控制流体介质流量、压力和温度的装置。它通过改变阀门的开度来调节流体的流量和压力，从而实现对系统的控制。调节阀广泛应用于各个行业，如石油化工、电力、冶金、水处理等。
一、调节阀的基本构造
调节阀主要由阀体、阀盖、阀芯、阀座、阀杆、执行机构等组成。
1. 阀体和阀盖：阀体是调节阀的主要部件，用于容纳阀芯和阀座。阀盖用于固定阀杆和执行机构。
2. 阀芯和阀座：阀芯是调节阀的关键部件，通过上下运动来改变阀门的开度。阀座是阀芯的配套部件，用于控制流体的流量。
3. 阀杆：阀杆是连接阀芯和执行机构的部件，通过执行机构的作用使阀芯上下运动。
4. 执行机构：调节阀的执行机构可以是手动操作，也可以是电动、气动或液动操作。执行机构通过对阀杆的作用使阀芯上下运动，从而改变阀门的开度。
二、调节阀的工作原理主要包括流体力学原理和控制原理。
1. 流体力学原理：当流体通过调节阀时，流体的流速和压力会发生变化。调节阀的阀芯通过上下运动改变阀门的开度，从而改变流体的流通面积，进而影响流体的流速和压力。
2. 控制原理：调节阀根据系统的需求，通过执行机构控制阀芯的运动，从而实现对流体流量和压力的调节。控制原理可以分为开环控制和闭环控制两种方式。 - 开环控制：开环控制是指根据系统需求设定阀门的开度，通过执行机构将阀芯调整到相应位置，从而实现对流体流量和压力的调节。但开环控制不能自动根据实际情况进行调整，容易受到外界因素的影响。
- 闭环控制：闭环控制是指通过传感器获取系统的实时数据，并将数据反馈给控制器进行处理，控制器根据设定值和反馈值的差异来调整阀门的开度，从而实现对流体流量和压力的精确调节。闭环控制能够自动根据实际情况进行调整，具有更好的稳定性和精度。
三、调节阀的应用
调节阀广泛应用于各个行业，下面以石油化工行业为例介绍其应用：
1. 炼油厂：在炼油过程中，调节阀用于控制原油、汽油、柴油等介质的流量和压力，以实现炼油过程的稳定和优化。
调节阀的工作原理 2
调节阀的工作原理
调节阀是一种用来调节管道中流体（气体或液体）流量、压力、温度或液位的装置。它能根据需要自动或手动地调整流体通过导管的截面积，从而控制流量或压力。
调节阀的工作原理主要包括以下几个方面：
1. 阀门结构：调节阀通常由阀体、阀座、阀瓣（或阀盖）、阀杆等部件组成。阀门的开启或关闭、截面积的变化以及流体流量的调节，都是通过这些部件的相互协作来实现的。
2. 阀杆与阀瓣：阀杆是阀门开闭的关键部件，通过旋转或上下移动来控制阀瓣的开启程度。阀杆上的阀瓣则可以根据阀杆的运动进行旋转或上下移动，从而改变阀门通道的开闭程度。
3. 弹簧与导向结构：在某些调节阀中，通过设置弹簧和导向结构来提供稳定的开启或关闭力，并消除异物对阀门正常工作的干扰。
4. 流体作用力：调节阀内通过流体的作用力来实现阀瓣的开启或关闭。当流体压力作用在阀瓣上时，会使阀瓣自动开启；相反，当压力减小时，阀瓣则会自动关闭，从而实现流量的调节。
5. 控制机构：调节阀通常配备了一种控制机构，可以根据需要手动或自动地控制阀杆的运动。手动控制需要通过人工旋转或移动阀杆来调整阀门开启程度；自动控制则通过与自动控制系统连接，根据预设的参数来调节阀门开闭情况。
综上所述，调节阀利用阀杆和阀瓣的相互作用，通过流体作用力和控制机构的调节，实现对流体流量、压力或温度的精确控制。这些工作原理保证了调节阀在工业生产和流体系统中的广泛应用。

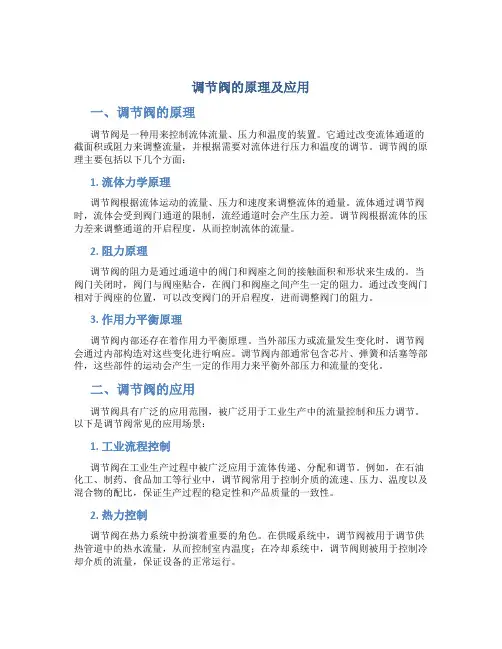

调节阀的原理及应用
调节阀的原理及应用
一、调节阀的原理
调节阀是一种用来控制流体流量、压力和温度的装置。它通过改变流体通道的截面积或阻力来调整流量，并根据需要对流体进行压力和温度的调节。调节阀的原理主要包括以下几个方面：
1. 流体力学原理
调节阀根据流体运动的流量、压力和速度来调整流体的通量。流体通过调节阀时，流体会受到阀门通道的限制，流经通道时会产生压力差。调节阀根据流体的压力差来调整通道的开启程度，从而控制流体的流量。
2. 阻力原理
调节阀的阻力是通过通道中的阀门和阀座之间的接触面积和形状来生成的。当阀门关闭时，阀门与阀座贴合，在阀门和阀座之间产生一定的阻力。通过改变阀门相对于阀座的位置，可以改变阀门的开启程度，进而调整阀门的阻力。
3. 作用力平衡原理
调节阀内部还存在着作用力平衡原理。当外部压力或流量发生变化时，调节阀会通过内部构造对这些变化进行响应。调节阀内部通常包含芯片、弹簧和活塞等部件，这些部件的运动会产生一定的作用力来平衡外部压力和流量的变化。
二、调节阀的应用
调节阀具有广泛的应用范围，被广泛用于工业生产中的流量控制和压力调节。以下是调节阀常见的应用场景：
1. 工业流程控制
调节阀在工业生产过程中被广泛应用于流体传递、分配和调节。例如，在石油化工、制药、食品加工等行业中，调节阀常用于控制介质的流速、压力、温度以及混合物的配比，保证生产过程的稳定性和产品质量的一致性。
2. 热力控制
调节阀在热力系统中扮演着重要的角色。在供暖系统中，调节阀被用于调节供热管道中的热水流量，从而控制室内温度；在冷却系统中，调节阀则被用于控制冷却介质的流量，保证设备的正常运行。 3. 污水处理
污水处理过程中，调节阀用于调整和控制污水流量和压力，以及处理设备中的介质流动速度。调节阀的应用可以有效地提高污水处理的效率，确保设备运行稳定和废水排放符合环保标准。
4. 能源控制
调节阀在能源行业中的应用也非常广泛。例如，在火电站的燃烧系统中，调节阀被用于调节燃烧空气和燃料的比例，控制燃烧过程的稳定性和效率；在液化天然气(LNG)系统中，调节阀被用于调节气体的流量和压力，确保安全可靠地输送液化气体。
调节阀的原理
调节阀的原理
调节阀是一种用于调节流体介质流量、压力和温度的装置。它通过改变阀门的开启度来控制流体的流量或压力，从而实现对流体系统的稳定控制。调节阀的原理主要基于以下几个方面：
1. 压力平衡原理：调节阀内部通道采用腔式结构，使介质在阀芯两端产生相等的压力，使阀芯在介质压力的作用下实现平衡，以便灵活控制介质流量。
2. 流量控制原理：调节阀通过改变阀门的开度来改变流体通过阀门的截面积，从而实现对流量的调节。当阀门开度增大时，截面积增大，流量增大；当阀门开度减小时，截面积减小，流量减小。
3. 压力差控制原理：调节阀通过调节阀门的开度来调节通过阀门前后的压力差。当阀门开度减小时，系统内部的阻力增大，导致前后压差增大；反之，当阀门开度增大时，前后压差减小。
4. 温度控制原理：调节阀可以通过调节流体的流量来调节流体的温度。当流量较大时，流体通过阀门的时间短，温度较低；相反，当流量较小时，流体通过阀门的时间长，温度较高。
综上所述，调节阀的原理主要基于压力平衡、流量控制、压力差控制和温度控制等方面，通过调节阀门的开度来实现对流体介质的流量、压力和温度的调节和控制。
调节阀的工作原理 3
调节阀的工作原理
调节阀是一种常见的工业控制阀，用于控制流体介质的流量、压力和温度等参数。它通过改变阀门开度来调节流体的通量，从而实现对系统的控制。以下是调节阀的工作原理的详细解释。
一、调节阀的基本构造
调节阀主要由阀体、阀瓣、阀座、阀杆、执行机构和附件等组成。阀体是调节阀的主要部件，用于容纳阀瓣、阀座和执行机构。阀瓣是控制介质流动的关键部件，它与阀座配合，通过阀杆与执行机构相连，实现对介质通量的调节。
二、调节阀的工作原理
调节阀的工作原理可以分为两种类型：直动式和间接式。
1. 直动式调节阀
直动式调节阀的工作原理是通过执行机构直接驱动阀瓣，改变阀门的开度来调节流量。执行机构可以是电动执行机构、气动执行机构或者液动执行机构等。当执行机构接收到控制信号后，通过驱动装置将力传递给阀瓣，使阀瓣上下挪移，从而改变阀门的开度。阀门开度的变化会改变介质通过阀门的通量，从而实现对流量的调节。
2. 间接式调节阀
间接式调节阀的工作原理是通过执行机构改变阀门的位置来调节流量。执行机构可以是气动执行机构或者液动执行机构等。当执行机构接收到控制信号后，通过传动装置将力传递给阀门，使阀门上下挪移，从而改变阀门的位置。阀门位置的变化会改变介质通过阀门的通量，从而实现对流量的调节。
三、调节阀的调节特性 调节阀的调节特性是指阀门开度与介质流量之间的关系。常见的调节特性有线性特性、等百分比特性和快开特性。
1. 线性特性
线性特性是指阀门开度与介质流量成线性关系。当阀门开度增加时，介质流量也相应增加，变化趋势相同。线性特性的调节阀适合于对流量变化要求较为严格的系统。
2. 等百分比特性
等百分比特性是指阀门开度每增加一定百分比，介质流量也相应增加相同百分比。等百分比特性的调节阀适合于对流量变化要求较为宽松的系统。
3. 快开特性
快开特性是指阀门开度在初始阀门开度附近时，介质流量变化较小；当阀门开度超过初始阀门开度一定范围时，介质流量迅速增加。快开特性的调节阀适合于对流量变化要求较大的系统。
气动调节阀的结构和原理 2
气动调节阀的结构和原理
气动调节阀是一种通过气源控制阀芯位置以调节介质流量或压力的阀门，具有结构简单、响应速度快、可靠性高等特点。它广泛应用于化工、石油、电力、冶金、制药等工业领域，是流体控制系统中不可或缺的重要组成部分。
一、气动调节阀的结构
1.阀体：气动调节阀的阀体通常由钢、铸铁、不锈钢等材料制成，具有较强的耐压、耐腐蚀能力。阀体内部通道的形状、长度和直径对介质流动的影响很大，通常经过精密设计和加工。
2.阀芯：阀芯是气动调节阀的关键部件，其位置的改变直接影响介质流量或压力的调节。阀芯通常采用锥形、球形或圆柱形设计，材质选择带有良好的耐磨损性能和尺寸稳定性。
3.气动执行器：气动执行器是气动调节阀的动力装置，通常由气缸、阀杆、活塞等组成，通过气源的输入输出控制阀芯的位置。气动执行器有单作用和双作用两种形式，单作用气动执行器只有一侧带气室，阀芯只能做单向调节；而双作用气动执行器则两侧均带气室，可实现双向调节。
4.位置调节装置：位置调节装置用于手动或自动控制气动调节阀的阀芯位置，通常包括手轮、手柄、行程开关、限位器等。手动调节时可直接使用手轮或手柄旋转，自动调节时则通过行程开关和限位器实现对阀芯位置的实时监控和控制。
二、气动调节阀的工作原理
气动调节阀的工作原理是通过气源的输入控制阀芯的位置，从而调节介质流量或压力。具体工作原理如下：
1.气源输入：气源通过气管连接气动执行器的气室，通过调节气源的压力和流量，控制气动执行器的动作。
2.阀芯位置调节：当气源输入时，气动执行器内的气压会推动阀芯向开启或关闭方向移动，改变介质通道的大小，从而实现介质流量或压力的调节。
3.反馈控制：气动调节阀通常会配置位置传感器或行程开关，实现对阀芯位置的实时监测和反馈控制。当阀芯位置偏离设定值时，反馈控制系统会通过控制气源的输出来调整阀芯位置，保持介质流量或压力的稳定。
4.手动调节：气动调节阀也可以通过手动操作来调节阀芯位置，通常通过手轮、手柄等位置调节装置来实现。手动调节通常用于维护、紧急操作或调试过程中。
调节阀的工作原理 4
调节阀的工作原理
一、引言
调节阀作为流体控制的重要设备，在工业生产中起着至关重要的作用。本文将详细介绍调节阀的工作原理，包括调节阀的定义、分类、结构和工作原理等方面的内容。
二、调节阀的定义和分类
调节阀是一种用于控制流体流量、压力和温度的装置，通过改变阀门的开度来调整流体的通量。根据不同的控制要求，调节阀可以分为以下几种类型：
1. 压力调节阀：用于控制系统中的压力变化，以保持系统的稳定性。
2. 流量调节阀：用于调节流体的流量，以满足不同的工艺要求。
3. 温度调节阀：用于控制流体的温度，以保持系统的稳定性。
4. 液位调节阀：用于控制液体的液位，以满足不同的工艺要求。
三、调节阀的结构
调节阀一般由阀体、阀盖、阀芯、阀座和执行机构等部分组成。具体结构如下：
1. 阀体：调节阀的主要部分，用于容纳阀芯和阀座，通常采用铸铁、铸钢等材料制造。
2. 阀盖：用于密封阀体和阀芯，通常采用铸铁、铸钢等材料制造。
3. 阀芯：调节阀的关键部分，通过改变阀门的开度来调整流体的通量，通常采用不锈钢、铸钢等材料制造。
4. 阀座：用于与阀芯配合，实现阀门的密封，通常采用橡胶、聚四氟乙烯等材料制造。 5. 执行机构：用于控制阀芯的运动，通常采用电动、气动、液动等方式。
四、调节阀的工作原理
调节阀的工作原理是通过改变阀门的开度来调整流体的通量，从而实现对流体流量、压力和温度的控制。具体工作原理如下：
1. 压力调节阀的工作原理：
当系统压力超过设定值时，调节阀的执行机构会自动调整阀门的开度，使流体流量减小，从而降低系统压力；当系统压力低于设定值时，执行机构会自动调整阀门的开度，使流体流量增加，从而提高系统压力。
2. 流量调节阀的工作原理：
流量调节阀通过改变阀门的开度来调整流体的通量。当需要增加流量时，执行机构会逐渐打开阀门，使流体流量增加；当需要减小流量时，执行机构会逐渐关闭阀门，使流体流量减小。
3. 温度调节阀的工作原理：
调节阀的工作：原理与工作机制
调节阀的工作：原理与工作机制
调节阀作为工业自动化控制的关键组件，广泛应用于石油、化工、电力、冶金、环保等多个领域。它们的主要作用是根据控制系统的信号，自动调节流体的流量，以维持工艺过程的稳定性和精确性。请跟随北高科阀门一起深入探讨调节阀的工作原理和工作机制，为工程师和技术人员提供专业的技术参考。
一、调节阀的基本组成
调节阀主要由阀体、阀盖、阀芯、阀座、执行机构等部分组成。阀体和阀盖构成阀门的外壳，阀芯和阀座则负责控制流体的流通，执行机构则提供动力，驱动阀芯移动。
二、调节阀的工作原理
1. 输入信号：控制系统根据工艺要求，输出一个信号给调节阀的执行机构。
2. 信号转换：执行机构将输入信号转换为机械位移，如气动执行机构将气压信号转换为活塞的直线运动。
3. 阀芯移动：执行机构的机械位移带动阀芯在阀座内上下移动，改变流体通道的截面积。
4. 流量调节：随着阀芯位置的改变，流体的流量相应变化，从而达到调节工艺参数的目的。
三、调节阀的类型
1. 直通单座调节阀：结构简单，适用于一般介质的流量控制。
2. 直通双座调节阀：具有较好的密封性能和平衡性，适用于压差较大的场合。
3. 角式调节阀：流体流动方向发生改变，适用于安装空间受限的场合。
4. 蝶阀：结构紧凑，适用于大流量、低压差的控制。
四、调节阀的流量特性
1. 线性特性：阀芯移动与流量变化成线性关系，适用于控制精度要求不高的场合。
2. 等百分比特性：阀芯移动与流量变化的平方根成线性关系，适用于控制压力变化的场合。
3. 抛物线特性：阀芯移动与流量变化的平方成正比，适用于控制粘度变化的场合。
五、执行机构的类型
1. 气动执行机构：利用压缩空气作为动力源，结构简单，反应速度快。
2. 电动执行机构：利用电力作为动力源，控制精度高，适用于智能控制系统。
3. 液动执行机构：利用液压油作为动力源，输出力大，适用于大型阀门。
