池窑拉丝电助熔接地与接地电极

合集下载

浮法熔化基础知识

27.制定窑内温度曲线时，首先要确定的是最高温度差、热点位置、热点与1#小炉间的温度差。
28.投料回流的作用有有助于料堆的熔化、阻挡未熔化好的料山和泡沫跑到生产流中去。
29.玻璃液澄清阶段的前期主要有小气泡长大和大气泡排除，加速澄清的措施有提高澄清温度、加澄清剂。
30.目前，为了节约能源，提高池底的使用寿命，池底一般采用多层结构，池底结构分别为锆刚玉铺面砖、锆质捣打料、大型粘土池底砖、保温材料。
28.为减轻脸墙和1#小炉的蚀损，第一对小炉到前脸墙的距离越远越好。（×）
29.生产中，发现熔窑温度出现大幅度波动时，可采用大开大关的紧急措施。（×）
30.为使配合料充分混合均匀，混合时 Nhomakorabea越长越好。（×）
21.蓄热室构造的三个部分是指上部空间、格子体、底烟道。
22.液面稳定与否取决于两个因素即投料量和拉引量。
23.在熔化部池壁的纵向玻璃液上可分为四个区，分别为配合料料堆区、泡沫区、最高温度区、镜面区。
24.火焰空间的温度，窑膛内壁温度和玻璃液面三者之间的温度大小关系是火焰空间的温度﹥窑膛内壁温度﹥玻璃液面温度。
34.玻璃液的均化主要通过成份不均引起的分子扩散运动、温差而引起的对流运动和气泡上升而引起的搅拌作用来完成。
35.熔窑内流动的气体有助燃空气、烟气两种。
36.熔化“四小稳”指的是温度稳、窑压稳、液面稳、泡界线稳。
37.浮法玻璃生产的“四大稳”指的是：原料稳、燃料稳、熔化稳、成型稳。
38.现在熔窑燃烧采用的燃料是天然气，燃烧系统需要换向，换向时间为20分钟。
13.熔化率：每平方米熔化面积上每昼夜熔化的玻璃液量。
14.熔化面积：从投料池末端到最末一对小炉中心线一米处的熔化部的部分面积。

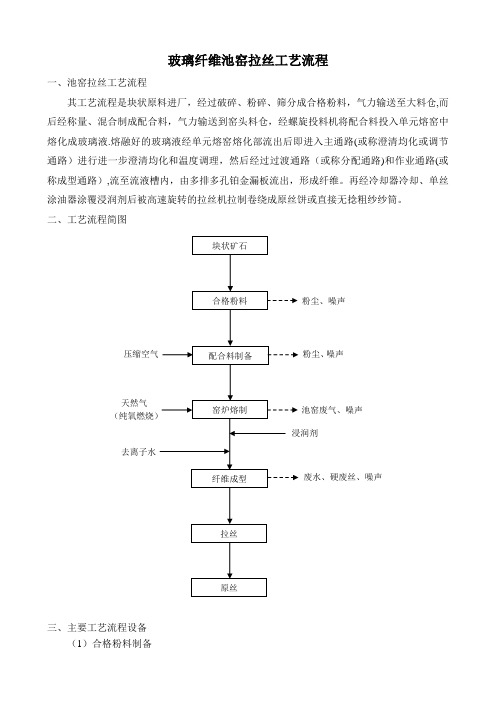

玻璃纤维池窑拉丝工艺流程

玻璃纤维池窑拉丝工艺流程一、池窑拉丝工艺流程其工艺流程是块状原料进厂，经过破碎、粉碎、筛分成合格粉料，气力输送至大料仓,而后经称量、混合制成配合料，气力输送到窑头料仓，经螺旋投料机将配合料投入单元熔窑中熔化成玻璃液.熔融好的玻璃液经单元熔窑熔化部流出后即进入主通路(或称澄清均化或调节通路）进行进一步澄清均化和温度调理，然后经过过渡通路（或称分配通路)和作业通路(或称成型通路）,流至流液槽内，由多排多孔铂金漏板流出，形成纤维。

再经冷却器冷却、单丝涂油器涂覆浸润剂后被高速旋转的拉丝机拉制卷绕成原丝饼或直接无捻粗纱纱筒。

二、工艺流程简图三、主要工艺流程设备（1）合格粉料制备天然气去离子水粉尘、噪声粉尘、噪声池窑废气、噪声废水、硬废丝、噪声块状原料进厂都需经过破碎、粉碎、筛分成合格粉料。

主要设备：破碎机、机械振动筛等。

（2)配合料制备配合料生产线由气力输送上料系统、电子称量系统和气力混合输送系统组成。

主要设备：气力输送上料系统和配合料称重及混合输送系统等。

（3）玻璃熔制合格配合料经高温加热形成均匀的、无缺陷的并符合成型要求的玻璃液的过程称为玻璃的熔制过程。

玻璃熔制是玻璃生产最重要的环节，玻璃制品的产量、质量、成品率、成本、燃料耗量、窑炉寿命等都与玻璃熔制过程密切相关.主要设备：窑炉及窑炉设备、燃烧系统、电加热系统、窑炉冷却风机、压力传感器等.（4)纤维成型纤维成型即将玻璃液制成玻璃纤维原丝的过程。

由多排多孔拉丝漏板流出的玻璃液，经丝根冷却器和拉丝机高速牵伸成型为纤维.主要设备：漏板、纤维成型室、玻璃纤维拉丝机、烘干炉、原丝筒自动搬运装置、络纱机、包装系统等。

（4）浸润剂配制浸润剂以环氧乳液、聚氨酯乳液、润滑剂及抗静电剂和各种偶联剂为原料并加水配制而成。

配制过程需用夹套蒸汽加热，配制用水采用去离子水。

配制好的浸润剂存入贮罐,再由贮罐输入循环罐.循环罐输送浸润剂至各炉台单丝涂油器，涂敷后多余的浸润剂经回收、过滤后返回循环罐继续使用。

年产80000吨无碱玻璃纤维池窑拉丝生产线项目报告(DOC 134页)(完美优质版)

第一章总论1.1项目名称及承办单位1.1.1 项目名称工程名称：项目名称：年产80000吨无碱玻璃纤维池窑拉丝生产线项目工程代号：项目性质：技改1.1.2 项目承办单位项目承办单位：法定代表人：项目负责人：1.1.3 项目拟建地点1.1.4 可行性研究报告编制单位编制单位：工程设计证书等级：甲级编号：项目背景1.1.1项目承办单位简介××××玻璃纤维有限公司成立于1996年，位于××××，专业从事玻璃纤维生产与制品加工，是集科、工、贸于一体的民营企业集团。

企业目前玻璃纤维产品有二大类、30多个品种，主要有中碱玻璃球、玻璃纤维纱、耐碱墙体网布等产品。

现年产中碱玻璃球2万顿、玻璃纤维纱3000吨，玻璃纤维涂层墙体网布7000万平方米。

主导产品销到华中地区并出口韩国、土耳其、印度、、波兰、澳大利亚等国家和地区。

2005年实现销售收入15200万元，利税2000万元，出口创汇1400万美元。

1.2.2 项目的提出目前，全球玻璃纤维工业正面临着一个重新划分市场的状况，玻纤工业正在向发展中国家转移，而欧美的玻纤企业侧重于向深加工与高档次应用领域转移。

进入二十一世纪，我国玻纤行业发展势头迅猛，近3年的年平均增长率达到30%以上，2005年总产量达到了95万吨，已成为世界玻纤第二大生产国，行业产业结构也趋于国际化并具有自己特色。

预计在3～5年内，中国将成为世界第一玻纤生产国。

××××玻璃纤维有限公司是我国中小型玻纤企业中发展较快的企业，通过不断开发，企业已形成了以玻璃纤维球、外墙保温用玻璃纤维墙体网布织物为主导的产品系列，玻璃球畅销华中各省、网布外销率达到90%以上，且具有较好的市场前景。

近年来，通过技术改造，企业陆续引进了多种先进的制品加工设备，整体技术与装备水平在国内同类制品加工企业中处于领先地位。

井下局部接地极及辅助接地极安装及检测规定解释(新)[1]

井下局部及辅助接地极安装及检测规定解释根据《煤矿安全规程》、《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》规定，对井下电气设备的局部接地极及辅助接地极的安装及检测做如下解释，望各单位严格按规定执行。

一、局部接地极安装1.局部接地极安装位置。

（1）每个采区变电所（包括移动变电站和移动变压器）。

（2）每个装有电气设备的硐室和单独装设的高压电气设备。

（3）每个低压配电点或10米范围内装有3台及以上电气设备的地点。

（4）无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。

（5）连接动力铠装电缆的每个接线盒以及高压电缆连接装置。

2.设置于巷道水沟内的局部接地极应采用面积不小于0.6m2、厚度为4mm的钢板(接地极板加工图见附图)，平放于水沟深处，水沟内必须有水，且钢板全部浸入水中，与接地极板焊接的扁铁露出地面至少200mm，并与巷道底板水平。

（新安装的接地极板开始执行下划线标注的规定）3.设置于就近潮湿处的局部接地极可用直径不小于35mm、长度为1.65m的镀锌钢管制成，管上应至少钻20个直径不小于5mm的透孔，并垂直埋入底板（偏差不大于15°），埋入深度不低于1.5m (见附图)。

也可用直径不小于22mm、长度为1m的2根镀锌钢管制成，每根管上应钻10个直径不小于5mm 的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板（偏差不大于15°），垂直埋深不得小于0.75m （附图)。

接地极管要埋实，与大地接触良好。

4.10m范围内3台及以上电气设备均安装局部接地极。

三台设备含潜水泵时，潜水泵若放置于水仓内不用加接地，开关加接地。

潜水泵若放置于水箱内，水箱及开关均需加接地5.如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例，按体积比约6：1。

中碱玻璃池窑拉丝电助熔

为了防止尖端放电，需要降低电极的电流密
０引言
池窑拉丝用的熔窑结构形式有全火焰加热熔
度，考虑到电极的造价，不能无限制地增大电极截面积，而是以与池壁呈一定角度的水平插入，如图２所示。增加电极的相对导电面积，从而降低电极
２．Ｑｉｎｈｕａｎｇｄａｏｇｌａｓｓｉｎｄｕｓｔｒｙｒｅｓｅａｒｃｈａｎｄｄｅｓｉｇｎｉｎｓｔｉｔｕｔｅ，Ｑｉｎｈｕａｎｇｄａｏ，０６６００４；

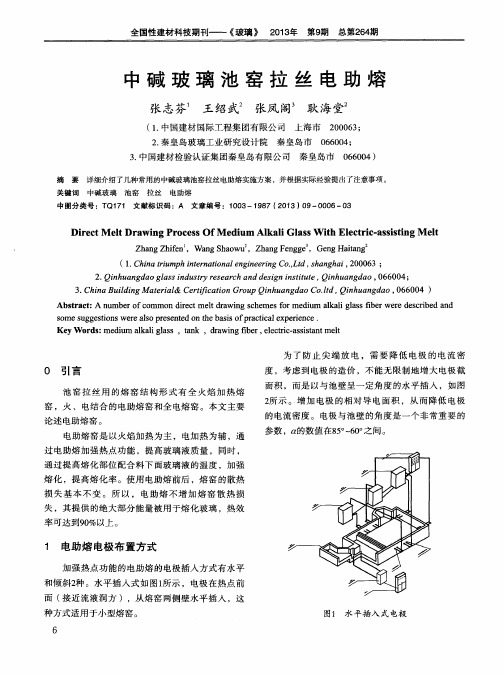

全国性建材科技期刊—— 《玻璃》２０１３年
第９期总第２６４期
中碱玻璃池窑拉丝电助熔
张志芬王绍武张凤阁。耿海堂
（１．中国建材国际工程集团有限公司
２．秦皇岛玻璃工业研究设计院
上海市
２０００６３；
的电流密度。电极与池壁的角度是一个非常重要的
窑，火、电结合的电助熔窑和全电熔窑。本文主要
论述电助熔窑。
电助熔窑是以火焰加热为主，电加热为辅，通过电助熔加强热点功能，提高玻璃液质量，同时，
通过提高熔化部位配合料下面玻璃液的温度，加强
１电助熔电极布置方式
加强热点功能的电助熔的电极插入方式有水平
和倾斜２种。水平插入式如图１所示，电极在热点前

井下局部接地极及辅助接地极安装及检测规定解释(新)[1]

一、局部接地极安装1.局部接地极安装位置。

（1）每个采区变电所（包括移动变电站和移动变压器）。

（2）每个装有电气设备的硐室和单独装设的高压电气设备。

（3）每个低压配电点或10米范围内装有3台及以上电气设备的地点。

（4）无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。

（5）连接动力铠装电缆的每个接线盒以及高压电缆连接装置。

也可用直径不小于22mm、长度为1m的2根镀锌钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板（偏差不大于15°），垂直埋深不得小于0.75m （附图)。

接地极管要埋实，与大地接触良好。

4.10m范围内3台及以上电气设备均安装局部接地极。

三台设备含潜水泵时，潜水泵若放置于水仓内不用加接地，开关加接地。

中大型直接纱池窑工艺控制

液位趋势窑压趋势图１人工干预的玻璃液位控制图液位趋势窑压趋势图２采用自控系统的玻璃液位控制图１．２保证投料量的动态稳定保证投料量的稳定主要是控制配合料和下料的均匀性。

池窑拉丝生产所使用原料的大多数为３２５目左右的微粉，全程采用干法作业。

为了保证投料的动态稳定性，窑头料仓设计装有高、中、低三个料位计，投料机过渡料仓设计装有高、低两个料位计。

料位计的安装位置选择、料位计长度对于投料量的稳定也至关重要。

在实际生产中，必须关注以下几点：（１）控制压缩空气中水分，降低原料吸水性。

当预混气或温度出现变化等外来干扰，在它还未影响到玻璃液时，空间温度就已经检测到，并立即采取措施，通过调节电动阀进行粗调。

即使当这种影响传递到玻璃液上，也会由主ＰＩＤ再次进行细调。

两个回路共同监控，其抗外来干扰能力远大于单回通过对两级ＰＩＤ参数和Ｓｍｉｔｈ预估器参数的整定调试，目前通路玻璃温度实现控制△Ｔ≤１，℃／２４，外先进水平控制在△Ｔ∈（０．８－１．１，℃／２４，ｈ）），大大提高了温度控制精度，保证了后道工序的工艺要求。

４纯氧燃烧系统的分析与控制窑炉是将配比后粉料溶化、玻璃液澄清的区域。

图４通路温度控制系统图设定值主调节器副调节器预混气调节阀空间温度对象玻璃液温度对象玻璃液温度空间温度Ｓｍｉｔｈ预估补偿设定值主ＰＩＤ副ＰＩＤ燃枪燃枪热电偶预混气调节阀图３通路温度串级控制系统ＡＢ漏板涂油辊第一集束器第二集束器拉丝机头７６５４３２１图６成形工艺布置图方案实施以后两种燃料的设定比例与实际混比的差距≤±２％，同时提高了工艺参数调整的稳定性和控制的快速响应，使池内玻璃温度控制于△Ｔ≤４，℃。

５成形工艺线的分析与控制所谓成形工艺位置线，就是指漏板、涂油辊、集束器和拉丝机的排线轮与机头之间的布局位置关系。

在玻纤行业这种布局可以是单层布置，也可以是双层布置。

保证工艺线的合理和稳定是直接纱池窑控制中关键要素。

电熔池窑拉丝

Q ＝ λ· F（tｗ１－tｗ２）／ δ 式中：Q─散热损失，ｋＷ／ｈ；
（１）
λ─导热系数，ｋＪ／ｍ·ｈ·℃； F─散热面积，ｍ２； tｗ１１─熔窑耐火材料内壁温度，℃； tｗ２─熔窑耐火材料外壁温度，℃；
δ—耐火材料的厚度，ｍ。可见，在其它条件相同的情况下，熔窑的散热损失和熔窑的表面积成正比。由于电熔窑的比表面积小，所以其散热损失也小。（２）对耐火材料侵蚀小熔窑耐火材料被侵蚀得快慢，在很大程度上取决于耐火材料所处的温度，尤其是高温时。众所周知，火整体持续高速发展，特别需要玻璃纤维的下游工业产品有：复合材料、工程塑料、覆铜板绝缘材料、新型建材、各种工业用玻纤制品等，这些新材料需用量越来越大，同时对玻璃纤维质量的要求也不断提高。我国从上世纪９０年代开始引进池窑拉丝技术。重庆、东莞、珠海先后引进池窑生产线，其中以珠海引进的生产线最完整，水平最高，从此开始有了国产的高质量的电子玻纤制品。尽管火焰熔窑拉丝技术是拉丝行业的一大进步，具有很多优点，但仍有不足之处，如投资大、能耗高、污染大等。而电熔窑池窑拉丝具有
玻璃纤维的拉丝成型是一个连续过程，它对玻璃的物理、化学性能要求很高。当玻璃的物理、化学性能不符合标准规定的要求时，拉丝作业的连续性和稳定性就会受到破坏，从而导致玻璃纤维成品率下降，严重时会造成无法拉丝。
（７）电熔池窑拉丝质量只要结构正确，电极布置合理就能生产出高质量的玻璃，如仿水晶玻璃（学名叫Ｋ９料），该产品晶莹剔透，不含结石、气泡等任何缺陷。以及高硼硅玻璃制品等。现在多为电熔窑熔化。（８）设计电熔池窑拉丝注意的问题设计电熔池窑拉丝时，要注意耐火材料的合理搭配，如电极砖和流液洞一定要用高标号的耐火材料，尽量使各处耐火材料的寿命相同，做到物尽其用，既可节省投资，又能保证熔窑寿命。设计电熔窑时，要特别重视玻璃液中残留的气泡泡径和气泡数量，因为气泡会造成断丝。设计熔窑时，要用钼电极，钼电极的熔点很高（２２００ ℃），利于高温熔化。只要电极的电流负荷合理，钼的损耗量就很少，不会对玻璃造成任何污染。

关于我国池窑拉丝发展的讨论

成为世界级的大企业。行业利润前１位企业占行业０
总利润的６％０。这样的产业结构和世界玻纤产业结构较为接近，将为引领行业技术进步，进一步提高我
国在国际上的竞争力起到很好的作用。
我国现有池窑拉丝企业１个，有大小拉丝池窑４
３座，生产能力约６８８万ｔａ／。其中１万ｔａ／、２万ｔａ／级各１座，≤０５万ｔａ ≥３万ｔａ４．／和／级各５。座从成分上分，无碱３座（４包括１Ｃ），中、耐碱座ＥＲ成分４座。在技术方面，三大基地起到引领作用。世界上在推广的几项新技术，我国都开始采用，如纯氧燃烧，电助熔、无碱无硼成分等。巨石集团去年将我国最大的６万ｔａ窑顺利投产，面积熔化率／池
６．５３６３
１．７７９４２４．６６５
５９
１１８．１
２０２．３７
２．８３６０
出口占总产比例／％
《玻璃纤雏）２０年第３０６期
４２
维普资讯
Ｆ —
ｇｌｓａｓ
维普资讯
资讯Ｆ —
ｇｌｓａｓ
关于我国池窑拉丝发展的讨论
１发展概况
７０
１１发展的过程．池窑拉丝作为玻璃纤维生产的新技术，我国从
上世纪６年代就开始了研究。经过科研单位的中试，Ｏ到企业进行了工业性试产，生产规模也逐步放大。技术路线也从全电熔转向火焰熔化，规模最大扩到
过４００ｔａ０／。因为重点在中碱方面，而且整体技术

电熔拉丝池窑技术研究

综上所述，池窑拉丝生产线上的耗能主设备——玻璃熔窑，尽管在熔制技术上做了多方面的重大改进，也取得了可观的进步，但窑炉并没有离开价格在不断上涨的矿物能源，以及对环境污染造成威胁的火焰法熔制玻璃。
1.3 玻璃电熔在我国与玻纤工业的发展与现状
在以耐火砖为主结构的玻璃窑内，通过电极（如石墨、钼、二氧化锡等）把电能直接送到高温的玻璃熔体内，进行玻璃熔制、澄清或成形的生产过程就是“玻璃电熔”［3］。
唐宇，等：电熔拉丝池窑技术研究
中图法分类：TQ171.77+6.33 文献标识码：A
电熔拉丝池窑技术研究

技术研究
唐宇，吴嘉培，唐秀凤（南京玻璃纤维研究设计院，南京 210012）
摘要：介绍了连续玻璃纤维池窑生产的发展历史及玻璃电熔技术在我国玻璃纤维工业中的应用及发展，对我国第一座年产万吨中碱全电熔拉丝池窑做一全面技术回顾，以此对玻纤工业中拉丝池窑另一种生产技术做一介绍，为玻纤工业今后的发展提供一个可借鉴的技术途径。关键词：玻璃纤维；玻璃电熔；拉丝池窑；电熔池窑拉丝
Abstract ：The developing history of fiberglass furnaces and the application and advances of electric melting technology in glass fiber industry in China are reviewed. The comprehensive technical review of China’s first 10000 t/a all-electric melter for producing C-glass fiber is given here, as an introduction to another fiber-forming technology in glass fiber industry, so as to provide a reference for the futural development of glass fiber industry. Key words ：glass fiber; electric melting of glass; fiber-drawing furnace; electric melter for fiber drawing

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

工程设计Ｆｉｂｅｒｇａ
ｓ
吴嘉培：池窑拉丝电助熔接地与接地
文献标识码：Ａ
池窑拉丝电助熔接地与接地电极
吴嘉培
（中材科技股份有限公司，南京２１００１２）
摘
要：总结了从１９７０年以来，对玻璃熔窑采用电熔、电助熔而引发的对地电压参数，对接地技术、工作原理、使用注意事项等
加以归纳与论述。结果显示，今后玻璃熔窑采用电助熔时，为合理使用接地电极，可以参考以下建议：拉丝池窑接地电极应与窑电助熔主电极采用同种材料；在接地电极的下游不要再设置电极加热装置；接地电极不同时作可能通电的工作电极；可采用多重接地电极，并密切监视第１支接地电极的接地电流；电助熔电极宜采用电极列垂直于玻璃液流布置与对称供电。
关键词：池窑拉丝；电助熔；接地电极；等电位；电化学
ＧｒｏｕｎｄｉｎｇａｎｄＧｒｏｕｎｄｉｎｇＥｌｅｃｔｒｏｄｅｆｏｒＥｌｅｃｔｒｉｃＢｏｏｓｔｉｎｇｉｎＦｉｂｅｒｇｌａｓｓＦｕｒｎａｃｅ
ｕｓｅｄｓｉｍｕｌｔａｎｅｏｕｓｌｙａｓａｗｏｒｋｉｎｇｅｌｅｃｔｒｏｄｅｗｈｉｃｈｍａｙｇｅｔｃｕｒｅｎｔ；Ｉｔｉｓｐｒａｃｔｉｃａｂｌｅｔｏｕｓｅｍｕｌｔｉｐｌｅｒｏｇｕｎｄｉｎｇｅｌｅｃ — ｔｒｏｄｅｓｗｉｔｈｔｈｅｇｒｏｕｎｄｉｎｇｃｕｒｅｎｔｏｆｔｈｅｆｉｒｓｔｒｏｇｕｎｄｉｎｇｅｌｅｃｔｒｏｄｅｃｒｅａｆｕｌｌｙｍｏｎｉｔｏｒｅｄ；Ｔｈｅｅｌｅｃｔｉｃｒｂｏｏｓｔｉｎｇｅｌｅｃ —
ｇｌａｓｓｓｈｏｕｌｄｂｅａｄｄｅｄｉｎｔｈｅｄｏｗｎｓｔｒｅａｍａｒｅａｏｆｔｈｅｇｒｏｕｎｄｉｎｇｅｌｅｃｔｒｏｄｅ；Ｔｈｅｒｏｇｕｎｄｉｎｇｅｌｅｃｔｒｏｄｅｓｈｏｕｌｄｎｏｔｂｅ
ＷｕＪｉａｐｅｉ
（ＳｉｎｏｍａＳｃｉｅｎｃｅ＆ＴｅｃｈｎｏｌｏｇｙＣｏ．，Ｌｔｄ，Ｎａｎｊｉｎｇ２１００１２）
Ａｂｓｔｒａｃｔ：Ｔｈｅａｕｔｈｏｒｓｕｍｍａｉｚｒｅｓｈｅｒｅｔｈｅｃｏｎｄｉｔｉｏｎｓｏｆｖｏｌｔａｇｅｔｏｅａｒｔｈｃａｕｓｅｄｂｙｅｌｅｃｔｉｃｒｍｅｌｔｉｎｇａｎｄｅｌｅｃｔｉｃｒ
ｂｏｏｓｔｉｎｇｉｎｉｂｆｅｒｇｌａｓｓｆｕｎａｒｃｅｓＳＯａｓｔｏｒｅａｓｏｎａｂｌｙｕｔｉｌｉｚｅｇｒｏｕｎｄｉｎｇｅｌｅｃｔｒｏｄｅｓ：Ｔｈｅｒｏｇｕｎｄｉｎｇｅｌｅｃｔｒｏｄｅｏｆｆｉｂｅｒｇｌａｓｓｆｕｒｎａｃｅａｎｄｔｈｅｍａｉｎｅｌｅｃｔｒｏｄｅｏｒｆｅｌｅｃｔｉｃｒｂｏｏｓｔｉｎｇｓｈｏｕｌｄｂｅｍａｄｅｏｆｔｈｅｓａｍｅｍａｔｅｉａｒｌ；Ｎｏｅｌｅｃｔｒｏｄｅｏｒｆｈｅａｔｉｎｇ
ｂｏｏｓｔｉｎｇｉｎｉｆｂｅｒｇｌａｓｓｆｕｒｎａｃｅｓｓｉｎｃｅ１９７０，ａｎｄｄｅｓｃｉｒｂｅｓｔｈｅｃｏｒｒｅｓｐｏｎｄｉｎｇｇｒｏｕｎｄｉｎｇｔｅｃｈｎｏｌｏｇｙ，ｗｏｒｋｉｎｇｐｉｒｎｃｉｐｌｅｓａｎｄａｔｔｅｎｔｉｏｎｓｆｏｒｏｐｅｒａｔｉｏｎ．Ａｓｔｈｅｒｅｓｕｌｔｓｒｅｆｅｒ，ｔｈｅｆｏｌｌｏｗｉｎｇｓｕｇｇｅｓｔｉｏｎｓｃａｎｂｅｃｏｎｓｉｄｅｒｅｄｉｎｆｕｔｕｒｅｕｓｅｏｆｅｌｅｃｔｉｒｃ
