新型凹底平车车体组装工艺

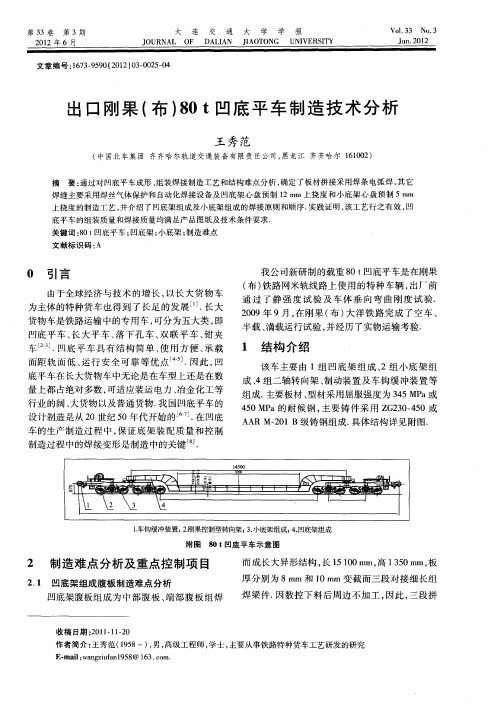

出口刚果(布)80t凹底平车制造技术分析
车 的生产制 造 过程 中 ， 证 底 架 装 配 质量 和控 制 保
制 造过 程 中的焊 接变 形是 制造 中 的关 键 ．
１ － 车钩缓冲装置； ． ２ 刚果控制型转向架； ．、 ３， 底架组成 ； ． Ｊ ４凹底架组成
附图
８ ｔ凹底 平 车 示 意 图 ０
２ 制 造 难 点 分 析 及 重 点控 制 项 目
出 口刚果 （ ）０ｔ凹底 平 车 制造 技 术 分 析 布 ８
王 秀 范
（ 中国北 车集 团 齐齐哈尔轨道交通装备有 限责任公 司， 黑龙江 齐齐 哈尔 １１０ ） ６ ０ ２ 摘 要： 通过对 凹底平车成形 、 组装焊 接制造工艺和结构难点分析 ， 确定 了板材拼 接采 用焊 条 电弧焊 ， 其它
焊缝 主要采用 焊丝气体保护和 自动化焊接设备及 凹底架 心盘预制 １ ｍ上挠 度和小 底架心 盘预制 ５ｍ ２ｍ ｍ
上挠 度的制造 工艺 ， 并介绍 了凹底架组成及小底架组成 的焊接 原则 和顺 序． 实践证 明， 该工艺行之有 效 ， 凹
底平 车的组装 质量 和焊接质量均满足产品 图纸及技术条件要求．
（） ２ 小底 架组成 制造 工艺
度分 别为 １ 、８２ ｍ． ４ １ 、０ｍ 凹底 架组 焊 后 ， 承载 面有 上挠 度要求 ， 后 防 止扭 曲变 形 等 给焊 接 工 艺带 焊
来制造 难 点． ２ ３重点 控制 项 目 ．
采 用 固定 台位 式组 装 方 式 进行 组 装 ， 装 前 组
收 稿 日期 ：０ １１ —０ ２ １—１２
作者简介 ： 王秀范 （９ ８一） 男 ， １５ ， 高级工程 师 ， 学士 ， 主要从事铁路 特种货车工艺研发的研究
Ｅ－ ｉ ： ａ ｇ ｉ ｆｎ ９ ８ １ ３ ｔ ｍ． ｍａ ｌ ｗ ｎ ｘ ｕａ １ ５ ＠ ６ ． ｏ
一种商用卡车运输专用车车体组装制造工艺
一种商用卡车运输专用车车体组装制造工艺发布时间：2022-08-30T10:41:33.011Z 来源：《科学与技术》2022年第30卷4月8期作者：廖阳、苟亚东[导读] 本文简述了一种商用卡车专用平车车体结构，通过工艺分析该车的结构总结出制造难点和重点廖阳、苟亚东中车齐齐哈尔车辆有限公司黑龙江齐齐哈尔 161002摘要:本文简述了一种商用卡车专用平车车体结构，通过工艺分析该车的结构总结出制造难点和重点，制定了有针对性的组装制造工艺方法，保证该车制造后满足技术和质量要求。
关键词:商用卡车；运输；车体；组装工艺为满足商用卡车铁路物流运输的需求，受国内某特货运输公司的委托我公司研发出一种可以运输二类底盘和牵引车等重型商用卡车的专用铁路货车。
此前，国内外均没有专门用于运输重型卡车的铁路车辆，所以需要对其制造工艺进行深入研究，方可达到技术标准和质量要求。
1主要结构车辆主要由底架、侧墙、走板、桥板、渡板、制动装置、车钩缓冲装置、转向架等组成。
其中，底架为全钢焊接结构，主要由中梁、端梁、枕梁、横梁、顺梁、地板等组焊而成，中梁由牵引梁、中部中梁和连接中梁共五段拼接组焊而成；侧墙由上侧梁、端侧梁、侧板、侧柱、下侧梁和导向板等组焊而成；走板主要由端部走板和中部走板组成，采用翻转式结构，可通过翻转在工作位（水平）和非工作位（竖直）之间转换；桥板主要由主桥板、转动桥板、折叠支架、附加地板和气弹簧等组成，可通过转动在工作位非工作位之间转换。
2工艺难点、重点分析通过对该车结构、材质及技术要求进行分析，确定该车制造需要重点控制以下四个方面:2.1 该车中梁组成全长长度约25m，由2个牵引梁、1个中部中梁和2个斜坡连接中梁，5段拼接组焊而成，牵引梁采用310乙字形钢，中部中梁采用冷弯槽钢，斜坡连接中梁采用板材组焊而成，中梁总体结构采用箱型组焊结构，该结构中梁对于每段中梁的组装定位尺寸、焊接变形的控制要求较高，制造过程中需要重点控制中梁组成的挠度、扭曲、长度、焊接变形等参数，以免影响底架及整车组装及焊接质量。
叙述汽车车体的装配工艺
叙述汽车车体的装配工艺
汽车车体装配工艺是指在汽车制造过程中，将各种零部件组合在一起，形成完整的车身结构的过程。
一般包括以下几个步骤：
1. 制造汽车车身前段和后段：首先根据车型设计图纸和模型制造车身前段和后段。
车身前段一般由引擎盖、前纵梁、前岩板、左右前侧围板、左右前门，车身后段一般由后围板、左右C柱、左右后门、后灯罩等部件组成。
2. 车身装配线上的前段装配：前段装配包括前束架、发动机盒和前桥的安装。
准备好主驾驶座椅和仪表板后，将前束架和发动机盒安装在底盘上。
然后将前桥放入前束架上，使底盘平衡，完成前段装配。
3. 车身装配线上的车身结构中段：将左右侧围板和隔板与前段结合，从而构成车身中段。
4. 车身装配线上的后段装配：将后灯罩、后保险杠和后挡板与后段结合，从而构成车身后段。
5. 汽车车身喷涂：在车身装配完成后，将车身送入涂装车间喷涂。
首先对车身进行清洗、除锈和打磨，然后再进行底漆、涂装和固化。
6. 车身总装：在车身喷涂完成后，将所需的其他部件（如车门、车窗、座椅、
仪表板、通风系统、音响系统等）和电气装置安装在车身上，从而完成汽车的总装。
最后进行各项测试和质检，确保汽车的质量和安全性。
以上就是汽车车体的装配工艺的基本步骤。
随着科技的不断进步，汽车制造技术也在不断创新和优化，未来车辆结构和零部件组合方式可能会有所改变。
载重370t凹底车凹底架组成制造工艺
该 凹底 架 组 成 外 形 尺 寸 达 ２９ ０ ｍ ×４０ ０ ０ ｍ ０
ｍｍ× ８ １０ ３ ０ ｍｍ， 中 ４组腹 板 为 变截 面结 构 ， 其 中间
段 是半 圆弧 封 闭结 构 。两 端 下 盖 板组 成 、 盖板 组 上
因此 ， 型零件 与其 他零 件装 配 间隙超 差时 ， 能用 压 不 加热 的方法烤 顶 零 件 消 除 间 隙 。部 件 焊 接 完 成后 ， 如变形 过大 ， 不 能用 火焰 加 热 的方 法 矫 正 。 由于 也
以腹 板组成 １为 例 ， 部 承 载 底 面 １ ７ ｍ 中 ５０ ３ ｍ
部 分腹 板 的挠 度取值 见表 １ 。
表 １ 中 部 承载 底 面 １ ７ ｍ 部 分腹 板 的挠 度 取 值 ５０ ３ｍ ｍ ｍ
ｍ 凹底 架两侧 上平 面横 向水平差 不 大于 ３ｍｍ。 ｍ， 从 以上所 列 的技 术 要求 即可 看 出 ， 结 构 的公 钢
２ ４ 几何尺 寸设 计要 求高 ． 上 心盘 问 中心距 （ ７３ ０±２ ）／１移 动 心盘 至 ３ ０ ０ １／ ＇ ； １ ／
１ ７
冷 热 工 艺
机 车车辆 工艺 第 ６期 ２ ０ 年 １ ０ ８ ２月
内导 向 孔 （ ０ ７ ０ ０±３ ｍｍ； 动 心 盘 至 中 导 向 孔 ） 移
国内某公 司 开发 的载 重 ３ ０ｔ ７ 凹底 车是 我 国 目
４ 。
纵 向腹 板 、 部 上 、 盖板 、 端 下 中部 地 板 、 圆弧 上盖 板 、
前载重 吨 位 最 大 的 凹底 车。 凹底 架 组 成 为 焊 接 结
下 盖板 及隔 板等 组成 。具 体结构 详见 图 １ 。
火焰 矫 正 ， 故应 预制 出设计 要求 的腹板 上挠度 。
汽车车身凹陷修复技术分析
汽车车身凹陷修复技术分析
汽车车身凹陷是指车辆外部被物体碰撞或撞击后，车身出现凹陷的情况。
凹陷修复技
术主要分为传统修复技术和新型修复技术两大类。
本文将对这两类技术进行分析和比较。
传统修复技术主要包括修复材料的补充、车身打磨和喷漆三个步骤。
修复人员使用填
充剂、玻璃纤维等材料将凹陷处填平。
接着，对修复部位进行打磨，将凹陷部位与周围车
身平整。
使用喷漆技术将修复部位进行喷漆，使凹陷处与周围车身颜色一致。
这种修复技
术相对简单，不需要高超的技术要求，但修复效果可能不够理想，因为修复后的部位可能
仍然存在痕迹，修复过程中的颜色差异也可能导致修复部位与原车身颜色不一致。
与传统修复技术相比，新型修复技术采用了更先进的修复材料和工艺。
采用了热熔修
复剂和电击钉等材料和工具，通过加热和冷却等方式修复凹陷部位。
这种修复技术具有修
复速度快、修复效果好的特点。
热熔修复剂可以粘结在车身金属上，使凹陷部位恢复原状，而电击钉可以解决车身铝合金材料的修复问题。
通过这些新型修复技术，车身凹陷的修复
效果更加理想，修复后的部位几乎看不出修复痕迹，而且修复过程中也不会对周围车身造
成伤害，比传统修复技术更加环保。
汽车组装工序流程
汽车组装工序流程第一道：冲压工艺目标：生产出各种车身冲压零部件下面是整齐码放的一卷卷的汽车专用钢板，厚度在1.0mm 至1.2mm 不等。
这一卷卷的钢板，接下来就将会发生神奇的变化。
先要整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不同的用处。
大小不等的钢材，要经过一道切边工序。
然后分配到各个冲压机上，进行下一步工序。
平整的钢材经过冲压机重新塑造，被压制成车身上的各种冲压部件。
压制好的前翼子板，整齐放在成品区待用。
至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。
接下来他们就被送到了焊接车间，进入了下一道工序。
第二道：焊接工艺目标：将各种车身冲压部件焊接成完成的车身在焊接车间，各种各样的车身零部件在这里结合到了一起，完成这项工作的是另一项关键工艺——焊接。
每一道焊接完成后，工人师傅都要仔细检查焊接情况。
有的车身焊接还大量运用了工业机器人，这大大提高了效率并降低了失误的风险。
车身焊接完成后，还要再进一步检查焊接情况。
在确认了焊接没有问题之后，白车身就将被送入涂装车间进行下一道工序。
第三道：涂装工艺目标：防止车身锈蚀，使车身具有靓丽外表组装完成的车身，被吊装到喷漆车间，先进行电泳防锈处理。
电泳防锈处理完毕后，工人们还要清理车身表面，发现是否有缺陷，为下一步即将到来的喷漆做准备。
由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费油漆，因此哈弗喷漆工艺已经由机器人来完成了。
至此车身涂装工艺就结束了，喷涂完毕的车身将被送到总装车间进行最后一道工序。
第四道：总装工艺目的：将车身、底盘和内饰等各个部分组装到一起，形成一台完整的车本来运到总装车间的应该是包含发动机变速箱在内的底盘总成。
但是我们有必要了解一下底盘总成是怎么组装的，因此先从哈弗的大梁开始。
在哈弗的大梁上需要安装转向系统和其他不易安装的部件。
这个工序是给车辆安装悬架连杆等部件。
安装后备胎支架安装后驱动桥壳体后桥安装好后，再在其上安装螺旋弹簧。
70吨凹底平车底架组成组焊工艺步骤
70吨凹底平车底架组成组焊工艺步骤（建议）一、平台校调二、纵向腹板接长1.将内、外腹板放置在平台上，按图纸分别放样。
并在长度方向加上工艺余量。
2.加装定位支撑和挡铁，备好紧固斜块。
3.腹板入位，开坡口、对接焊缝、作反变形，打紧固定斜块。
4.加装引弧板，焊接正面焊缝。
5.吊起腹板反转，在地面上做支撑。
根据变形情况，当调整支撑高度，焊接反面焊缝。
6.焊缝超探，去除引弧板，修整焊口，变形较大时应矫正。
三、底架下盖板制作1.在组装平台上，按照拼接图纸将十块板正位排放、对齐。
2.横向接口焊缝2+1mm，点焊联固，外侧边加焊引弧板。
3.纵向焊缝使用专用联接器联结，并在焊缝适当位置用25×50，厚5mm的垫板控制焊缝间隙（见图）。
4.由一端开始依次将十块下盖板连接成一体。
5.修整不符位。
6.从一端横向焊缝依次向另一端焊接，焊前在需焊接的焊缝两侧压上重砣（留出焊工作业位置）。
7.两名焊工分别负责横向的两条焊缝，施焊时每一层的焊接走向相反，注意丁字接口位置的引弧，收弧操作。
8.8条横向焊缝全部焊定后吊起重砣，打开联接器，查看纵向焊缝的变形情况，做好记录。
9.分别吊下两块盖板，在平台纵向组装100的槽钢4条，12米长，作为翻转后焊接和组对的支撑。
10.先吊一块盖板，翻转后上平台，定好位置，压重砣。
11.清除各焊缝的焊根，根据记录的变形情况制定焊接方向、施焊。
12.焊接完成以后检测直线度。
13.反面焊接第二块下盖板。
14.8条横向焊缝做超声波探伤，待合格后去除引弧板，修整各部位。
15.在平台上组对两块纵向大板，焊缝间隙2+1mm , 采用段焊的方式连接两板（500+100）16.盖板两外边加压板固定。
17.由焊缝长度的中间分别向两侧开始施焊，采用跳焊方式焊接，每层间的引弧、收弧部位应错开。
18.在焊完第二层后冷却至200℃以下，采用风动工具锤击焊缝表面，以消减焊接应力，锤击应适当、均匀，不得出现过击现象。
19.除打底焊和盖面焊焊层外，其余焊层均采用锤击的方法消除焊接应力。
汽车制造中的汽车底盘部件的组装工艺
汽车制造中的汽车底盘部件的组装工艺在汽车制造过程中，汽车底盘部件的组装工艺是至关重要的一环。
汽车底盘作为整车的基础骨架，承载着车身负荷和车辆的动力系统，其质量和装配精度直接影响着整车的性能和安全性。
本文将深入探讨汽车底盘部件的组装工艺，包括工艺流程、工艺方法和质量控制等方面。
一、工艺流程汽车底盘部件的组装工艺流程通常包括以下几个关键步骤：1. 零部件准备：在组装之前，各个底盘部件需要进行清洗、涂漆、标记等预处理。
同时，需要根据设计图纸和工艺要求对零部件进行检查和测量，以确保其质量和尺寸的准确性。
2. 部件装配：根据装配图纸和工艺要求，将各个底盘部件按照顺序装配起来。
在这个过程中，需要严格控制装配顺序、装配方法和装配力度，以确保零部件的正确配合和装配质量。
3. 熔接工艺：对于一些需要进行熔接的底盘部件，如车架和悬挂系统等，需要采用适当的熔接方法，如气体焊接、电弧焊接或摩擦焊接等。
在熔接过程中，需要注意焊接参数的选择和控制，以确保焊接接头的强度和密封性。
4. 螺栓连接：在底盘部件的组装中，常常使用螺栓连接来固定零部件。
螺栓连接需要根据设计要求进行预紧力的控制，以确保连接的紧固度和可靠性。
5. 质检和调试：在底盘组装完成后，需要对整车进行质量检验和调试。
质检包括外观检查、尺寸检测和功能检测等，以确保底盘部件装配的质量和性能符合要求。
同时，还需要对底盘进行调试，包括悬挂系统的调整和刹车系统的校准等，以确保底盘的平稳性和操控性。
二、工艺方法在汽车底盘部件的组装过程中，可以采用多种工艺方法来提高装配效率和质量。
1. 自动化装配：借助机器人和自动化设备，可以实现对底盘部件的自动装配。
自动化装配可以提高装配速度和精度，减少人为因素对装配质量的影响。
2. 模块化设计：将底盘部件划分为多个模块，各个模块之间采用标准接口进行连接。
这样可以简化装配过程，提高模块的通用性和可维护性，同时也方便后期的维修和更换。
3. 先进的装配工具：采用先进的装配工具，如扭矩扳手、液压千斤顶和气动工具等，可以提高装配精度和效率。
D25A型凹底平车制造工艺
摘 要 ： 文介 绍 了 Ｄ２ Ａ 型 凹 底 平 车 的 主 要 结 构 ， 述 了 Ｄ ５ 型 凹底 平 车 的 制造 工 艺 。 本 ５ 阐 ２Ａ 关键 词 ： 凹底 平 车 ；大 底 架 ；小底 架 ； 架 构 中 图分 类 号 ： ７ ． Ｕ２ ２ ４ 文 献 标 识 码 ： Ｂ
在 Ｙ轴方 向上 的变 化值 要小 于靠 近 中部 的承 载面 变 大 底架制造 的难 点与重点 主要在挠度 的控制上 。
２ １ １ 大 底 架 的 挠 度 ．．
化值 。综上 ２点 可 以认 为 ： 理 想状 态 下 对 大 底 架 在
中部进 行支 顶 ， 承载 面变 化符合 二 次方 程 曲线 ， 而弯 角及 端 部本 身形 变很小 ， 忽略不 计 。 明确 了上述 思 路 ， 可 以 确定 大 底 架 挠度 基 本 便
腹 板下料 挠 度预 制为 ６ ０ ｍｍ， 么 样 将 ６ ｍ 的 挠 怎 ０ｍ 度 通 过 组 装 、 接 顺 序 一 步 一 步 减 小 并 最 终 将 挠 度 焊
收 稿 日期 ： ０ ７— ５—０ ２０ ０ ９
由承载 面形 变及 弯角 部分 的旋转 构 成 。
在 工艺方 案 中预定 腹 板 挠度 值 为 ６ ｍ 后 ， ０ｍ 其 承 载 面腹板 中部 应预 制 １ ｍ 上 挠 ， ５ｍ 这样 弯角 部分 旋 转为 ４ ｍ， ５ｍ 两者之 和 为总挠度 ６ ０ｍｍ。
大底 架 的挠 度关 系到 整车 落成 后承 载 面距轨 面 高 、 盖板距 轨 面 高 等 重要 参 数 。 因此 大 底 架 的 挠 下 度值对 大 底架 而言 至关 重要 。
320t凹底平车凹底架的焊接制造
摘 要 ：介 绍 对 大 型 钢 锻 件 的 超 声 波 检 测情 况 ，对检 测 中 发 现 的 白 点缺 陷进 行 了 全 面 的验 证 分 析 。 关 键 词 ：超 声 波 探 伤 ；钢 锻 件 ；锻 造 缺 陷 ； 白点
尽 量 控 制 部 件 焊 接 的 变 形 ，总 装 时 调 整 挠 度 值 。
把制造难点分解 ，集 中解决腹板 对接处 的质量关键 。 （１总 装后 ，通 过 中部 上 、 下盖 板 的 焊 接 来 ４
控 制 挠 度 值
２ 工 艺 可行 性分 析
通 过 以上 工艺 措 施 的控 制 ，应该 可 以满 足挠 … 凹底 架腹 板 预 制 挠 度 为 确保 焊 后 整体 度要求 。 １ 挠度 ．四块腹板 下 料 时应 该 预 制挠 度 。腹 板 中部 预 制 上 挠 ４ ０ｍｍ．左 右 折 板 处 分 别 左 右 旋 转 ６
３ ０ｔ ２ 凹底平 货 车是 国 内载重 吨位 最大 的 凹底 平货 车 。凹底架 自重 １ ５ｔ １ ，要 求 焊后 整体 挠度 必
须 在 １０ ６ ｍ 范 围 内 ． 凹 底 部 挠 度 ３ ０ ３ １０ ｍ ０ ４
ｍｍ。对角线 差 不 大于 ２ ｍ，扭 曲不大 于 ８ｍ ０ｍ ｍ。
端部 上盖板 ２ 件 折角部上立板 ２ 件
图 ２ 原设 计 图纸 腹 板 图 样
中部上盖板 （ 地板 ） 端部 盖板 ２ Ｆ 件
图 ３ 经 工 艺修 改 过 的 腹 板 图样
生 嫠至董蜓 ／
折 角部下立板 ２ 件 腹板 ４ 件
图 １ 凹 底 架 结构 示 意 图
