汽车车身制造工艺报告

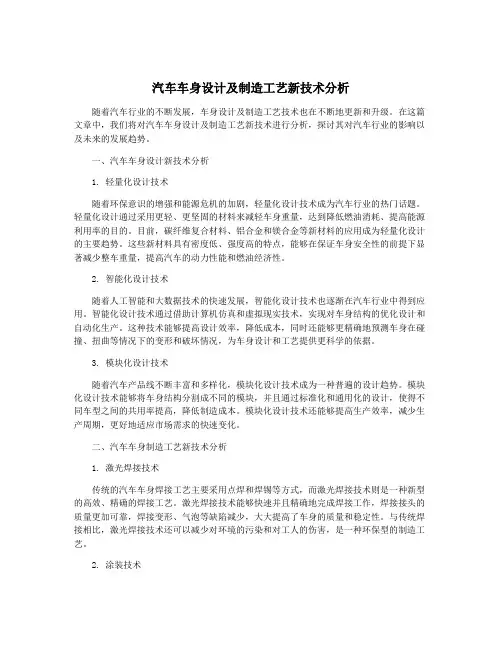

汽车车身设计及制造工艺新技术分析
汽车车身设计及制造工艺新技术分析随着汽车行业的不断发展，车身设计及制造工艺技术也在不断地更新和升级。
在这篇文章中，我们将对汽车车身设计及制造工艺新技术进行分析，探讨其对汽车行业的影响以及未来的发展趋势。
一、汽车车身设计新技术分析1. 轻量化设计技术随着环保意识的增强和能源危机的加剧，轻量化设计技术成为汽车行业的热门话题。
轻量化设计通过采用更轻、更坚固的材料来减轻车身重量，达到降低燃油消耗、提高能源利用率的目的。
目前，碳纤维复合材料、铝合金和镁合金等新材料的应用成为轻量化设计的主要趋势。
这些新材料具有密度低、强度高的特点，能够在保证车身安全性的前提下显著减少整车重量，提高汽车的动力性能和燃油经济性。
2. 智能化设计技术随着人工智能和大数据技术的快速发展，智能化设计技术也逐渐在汽车行业中得到应用。
智能化设计技术通过借助计算机仿真和虚拟现实技术，实现对车身结构的优化设计和自动化生产。
这种技术能够提高设计效率，降低成本，同时还能够更精确地预测车身在碰撞、扭曲等情况下的变形和破坏情况，为车身设计和工艺提供更科学的依据。
3. 模块化设计技术随着汽车产品线不断丰富和多样化，模块化设计技术成为一种普遍的设计趋势。
模块化设计技术能够将车身结构分割成不同的模块，并且通过标准化和通用化的设计，使得不同车型之间的共用率提高，降低制造成本。
模块化设计技术还能够提高生产效率，减少生产周期，更好地适应市场需求的快速变化。
二、汽车车身制造工艺新技术分析1. 激光焊接技术传统的汽车车身焊接工艺主要采用点焊和焊锡等方式，而激光焊接技术则是一种新型的高效、精确的焊接工艺。
激光焊接技术能够快速并且精确地完成焊接工作，焊接接头的质量更加可靠，焊接变形、气泡等缺陷减少，大大提高了车身的质量和稳定性。
与传统焊接相比，激光焊接技术还可以减少对环境的污染和对工人的伤害，是一种环保型的制造工艺。
2. 涂装技术涂装工艺是汽车制造过程中的重要环节，也是保证汽车外观质量和耐久性的关键。
汽车车身制造工艺
机械工程系工业设计专业实践参观报告书姓名：王晓学号： 20090130928班级： T913-9-28任课教师：唐远志目录第一部分：车身概述 (1)第二部分：车身结构 (4)2.1：车门 (4)2.2：发动机盖 (5)2.3：翼子板 (6)2.4：保险杠 (7)2.5：前围板 (9)2.6：中间车身 (10)2.7：行李箱盖 (10)2.8：地板 (11)第三部分：车身细节制作 (12)3.1：工艺孔 (12)3.2：粘接 (13)3.3：焊点 (13)第四部分：小结 (14)1、车身概述为了更好地学习《汽车车身制造工艺》这门课，老师让我们参观了学校的陈列室。
我们更好的了解了车身结构、材料、及其工艺等等。
汽车有三大总成组成，包括发动机、车身、地盘。
汽车车身既是驾驶员的工作场所，也是容纳乘客和货物的场所。
车身应对驾驶员提供便利的工作条件，对乘员提供舒适的乘坐条件，保护他们免受汽车行驶时的振动、噪声，废气的侵袭以及外界恶劣气候的影响，并保证完好无损地运载货物且装卸方便。
汽车车身上的一些结构措施和设备还有助于安全行车和减轻事故的后果。
车身应保证汽车具有合理的外部形状，在汽车行驶时能有效地引导周围的气流，以减少空气阻力和燃料消耗。
此外，车身还应有助于提高汽车行驶稳定性和改善发动机的冷却条件，并保证车身内部良好的通风。
汽车车身是一件精致的综合艺术品，应以其明晰的雕塑形体、优雅的装饰件和内部覆饰材料以及悦目的色彩使人获得美的感受，点缀人们的生活环境。
汽车车身结构主要包括：车身壳体、车门、车窗、车前钣制件、车身内外装饰件和车身附件、座椅以及通风、暖气、冷气、空气调节装臵等等。
车身壳体是一切车身部件的安装基础，通常是指纵、横梁和支柱等主要承力元件以及与它们相连接的钣件共同组成的刚性空间结构。
车身壳体通常还包括在其上敷设的隔音、隔热、防振、防腐、密封等材料及涂层。
2、车身结构2.1 车门车门为空心双层结构，以提高刚性。
车身工艺流程
车身工艺流程
汽车的车身是整车的重要组成部分，具有保护车内乘员的功能，同时也影响着
汽车的外观设计和整体质感。
车身的生产过程经过多道工序，需要严格的工艺流程来确保成品的质量和性能。
下面将介绍汽车车身生产的典型工艺流程：
车身设计
在车身生产的第一步，是进行车身设计。
设计师们绘制出各种车身结构图和零
部件图，包括整车尺寸、线条和曲线设计等。
材料准备
在车身生产过程中需要大量的金属材料，如钢板、铝合金等。
这些材料需要经
过切割、成型等处理，以便后续的焊接工序。
冲压成型
经过材料准备后，进入冲压成型阶段。
冲压机利用压力将金属材料快速成型成
所需的车身零部件，如车门、车顶等。
这一步是车身制造中的关键环节。
涂装
冲压成型后的车身零部件需要进行喷涂处理，以提供保护和美观效果。
喷涂工
艺包括底漆、面漆等多道工序，确保车身涂装质量。
焊接装配
经过涂装后的车身零部件，需要进行焊接和装配工艺。
焊接工艺将各个零部件
焊接在一起，形成整体车身结构。
装配工艺则将车身结构与其他部件如发动机、底盘等组装在一起。
检测质量
最后，在车身制造的最后阶段进行质量检测。
通过各种测试设备如三坐标测量仪、X射线检测仪等对车身进行检测，确保其尺寸、外观等符合要求。
汽车车身的制造过程经过一系列严格的工艺流程，每一个环节都需要精准的操
作和控制，以确保最终产品质量。
只有通过严谨的工艺流程，才能生产出安全可靠、质量过硬的汽车车身。
汽车车身制造工艺
冲压 焊装 涂装 总装
重庆力帆冲压车间 2000吨的液压机
冲压 焊装 涂装 总装
重庆力帆冲压车间 切边、包边压机
冲压 焊装 涂装 总装
检具
零件冲压完成后，需要进行检验，以保证产品 的合格性，避免造成产品报废和后续工序的无 用。检具的尺寸要求和产品的理论数据一致或 留适当的公差。
冲压 焊装 涂装 总装
冲压工序中最重要的东西是冲压机床和模具，一般 的冲压 机床有2000吨、1600吨、1000吨、800吨、500吨位的，甚至还有 5000吨的，这个重量从高处砸下来相当于十架波音550座747的重 量。每一个工件都有一套模具，把各种模具装到冲压机床上就可 冲出各种的工件。每一个工序大多都是先经过冲压成形，然后再 经过冲孔、切边、翻边、整型等等工序，最后才会成为所需要的 工件。
冲压 焊装 涂装 总装
上海大众汽车三厂车身车间 左右侧框外板与底板，及侧框与车顶横梁的焊接拼焊线
冲压 焊装 涂装 总装
上海大众汽车三厂车身车间 左右侧框外板与底板，及侧框与车顶横梁的焊接拼焊线
冲压 焊装 涂装 总装
上海大众汽车三厂车身车间 左右侧框外板与车顶外板的激光焊接线
冲压 焊装 涂装 总装
冲压 焊装 涂装 总装
上海大众汽车二厂总装车间后桥装配
冲压 焊装 涂装 总装
上海大众汽车二厂总装车间五工段板链线 主要为产品车加液、注油
冲压 焊装 涂装 总装
上海大众汽车三厂总装车间的仪表板模块安装
冲压 焊装 涂装 总装
上海大众汽车三厂总装车间可旋转吊车架
冲压 焊装 涂装 总装
重庆力帆总装车间备件台
中华汽车焊装车间
由德国KUKA公司设计制造，38台机器人可进行大批量、系列化、多品 种、全柔性、混流生产，自动化率达到20%。

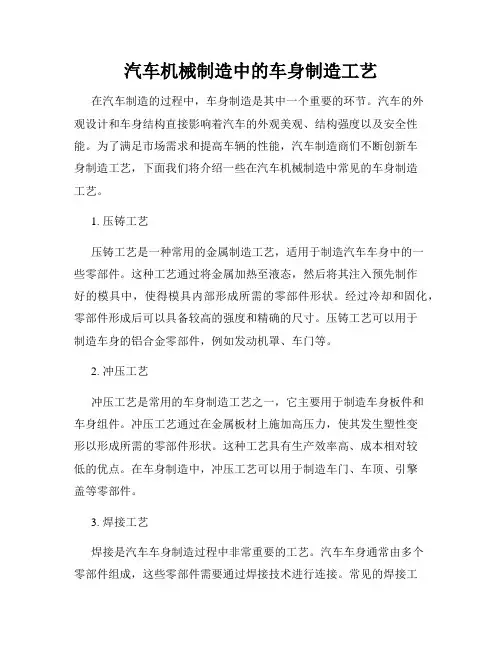

汽车机械制造中的车身制造工艺
汽车机械制造中的车身制造工艺在汽车制造的过程中，车身制造是其中一个重要的环节。
汽车的外观设计和车身结构直接影响着汽车的外观美观、结构强度以及安全性能。
为了满足市场需求和提高车辆的性能，汽车制造商们不断创新车身制造工艺，下面我们将介绍一些在汽车机械制造中常见的车身制造工艺。
1. 压铸工艺压铸工艺是一种常用的金属制造工艺，适用于制造汽车车身中的一些零部件。
这种工艺通过将金属加热至液态，然后将其注入预先制作好的模具中，使得模具内部形成所需的零部件形状。
经过冷却和固化，零部件形成后可以具备较高的强度和精确的尺寸。
压铸工艺可以用于制造车身的铝合金零部件，例如发动机罩、车门等。
2. 冲压工艺冲压工艺是常用的车身制造工艺之一，它主要用于制造车身板件和车身组件。
冲压工艺通过在金属板材上施加高压力，使其发生塑性变形以形成所需的零部件形状。
这种工艺具有生产效率高、成本相对较低的优点。
在车身制造中，冲压工艺可以用于制造车门、车顶、引擎盖等零部件。
3. 焊接工艺焊接是汽车车身制造过程中非常重要的工艺。
汽车车身通常由多个零部件组成，这些零部件需要通过焊接技术进行连接。
常见的焊接工艺包括点焊、氩弧焊、激光焊等。
这些焊接工艺可以用于连接钢材、铝材等不同材质的零部件。
通过焊接技术，汽车的车身可以实现结构刚性和强度的要求。
4. 铆接工艺铆接工艺是一种常用的连接技术，在汽车车身制造中广泛应用。
铆接是通过在要连接的零部件之间使用铆钉，通过对铆钉施加力量以拉紧零部件并形成连接。
铆接工艺可以用于连接薄板、复杂形状的零部件，例如车厢和车架的连接。
这种连接方式可以提供良好的强度和可靠性，也方便后续的拆卸和维修。
5. 粘接工艺粘接工艺是一种采用粘接剂将车身零部件连接在一起的工艺。
这种工艺可以在不破坏材料表面的情况下实现零部件的连接。
粘接工艺具有连接面广泛、连接强度高、吸音性好等优点。
在汽车制造中，粘接工艺常用于连接玻璃、塑料件以及车身板件等，确保车身的整体性和美观性。
新版汽车车身制造工艺
=4～10t，D＝40～50mm
表10-9 工艺补充部分各部分旳作用及尺寸
表10-9 工艺补充部分各部分旳作用及尺寸
(四)压料面
(1)压料面旳作用与对拉深成形旳影响 压料面是指凹模上表面与压料圈下表面起压料作用旳那一部
分表面，其位置在凹模圆角部分以外。 (2)压料面设计原则
如上所述，压料面有两种情况：一种是压料面旳一部分就是 拉深件旳法兰面；另一种情况是压料面全部属于工艺补充部分。
汽车覆盖件冲模旳设计与制造是一项技术密集型 旳系统工程(6)覆盖件模具旳成套性
表10-8 模具旳成套性
三、覆盖件旳冲压工序
汽车覆盖件旳形状复杂、尺寸大、深度不均匀，所以一般不 可能在一道冲压工序中直接取得，有旳需要十几道工序才干取 得，至少旳也要三道基本工序：落料、拉深、修边。其他还有 翻边和冲孔等工序。也可根据需要将修边和冲孔合并、修边和 翻边合并。
第十章 汽车车身制造工艺
第一节 第二节 第三节 第四节
汽车车身冲压材料 汽车车身覆盖件冲压工艺 汽车车身装焊工艺 汽车车身涂装工艺
第一节 汽车车身冲压材料
一、汽车冲压用钢板旳特点 (1)质量要求高
1)汽车覆盖件旳轮廓尺寸、孔位尺寸、局部形状旳多种尺寸必须有很好旳尺 寸精度，确保装焊旳精确性、互换性，实现车身装焊旳自动化。 2)确保覆盖件具有足够旳刚性。 3)覆盖件在成形过程中，材料应能进行足够旳塑性变形，具有良好旳工艺性。 4)外覆盖件(尤其是乘用车)表面不允许有任何缺陷，曲线应圆滑，过渡应均匀， 具有极好旳表面质量。 5)对外覆盖件要求与车身造型设计一致，必须具有很高旳形状精度，与主模 型吻合。
汽车整车制造工艺
汽车整车制造工艺汽车整车制造工艺是指将各种零部件组装成完整的汽车的过程。
它涉及到多个环节和工艺步骤，包括车身制造、动力系统安装、底盘系统安装、内饰装配等。
整车制造工艺的质量和效率直接影响着汽车的性能和市场竞争力。
车身制造是整车制造工艺的重要环节之一。
它包括钣金加工、焊接和涂装等步骤。
钣金加工是指将金属板材按照设计要求进行切割、弯曲、冲压等加工，形成车身的各个组成部件。
焊接是将这些部件通过焊接工艺连接在一起，形成车身的整体结构。
涂装是为了保护车身表面免受腐蚀和氧化，提高车身的外观质量和耐久性。
车身制造工艺需要高度精确的加工和装配技术，以确保车身的稳固性和外观质量。
动力系统安装是整车制造工艺的另一个重要环节。
它包括发动机、变速器和传动系统的安装。
发动机是汽车的核心动力装置，它将燃料燃烧转化为机械能，驱动车辆运动。
变速器和传动系统是将发动机产生的动力传递到车轮上的装置。
动力系统安装需要严格的工艺流程和精确的调试，以确保动力系统的性能和可靠性。
底盘系统安装是整车制造工艺的另一个重要环节。
它包括悬挂系统、刹车系统和转向系统的安装。
悬挂系统是支撑车身和减震的装置，它影响着汽车的行驶稳定性和舒适性。
刹车系统是为了控制车辆速度和停车的装置，它对行车安全至关重要。
转向系统是为了控制车辆转向的装置，它决定了车辆的操控性能。
底盘系统安装需要严格的装配工艺和精确的调试，以确保底盘系统的性能和安全性。
内饰装配是整车制造工艺的最后一个环节。
它包括座椅、仪表盘、音响和空调系统等的安装。
内饰装配不仅影响着汽车的舒适性和功能性，还对车辆的整体品质和内外部的协调性产生重要影响。
内饰装配需要高度精细的装配工艺和严格的质量控制，以确保内饰的质量和一致性。
总结起来，汽车整车制造工艺是一个复杂而精细的过程，它需要各种技术和工艺的配合和协调。
只有通过严格的质量控制和精细的工艺流程，才能确保汽车的品质和性能达到设计要求。
随着科技的进步和工艺的创新，汽车整车制造工艺也在不断演进和改进，以满足消费者对汽车的不断增长的需求和期望。
车身工艺实训报告总结
一、前言随着我国汽车工业的快速发展，车身工艺技术已成为汽车制造中的关键环节。
为了提高自身专业素养，我参加了为期一个月的车身工艺实训。
通过本次实训，我对车身工艺有了更深入的了解，现将实训过程及心得体会总结如下。
一、实训内容1. 车身焊接工艺实训过程中，我们学习了车身焊接的基本原理、焊接设备的使用方法、焊接工艺参数的选取等。
在师傅的指导下，我们亲手操作焊接设备，完成了简单的车身焊接练习。
2. 车身涂装工艺实训期间，我们了解了车身涂装工艺的流程，包括底漆、中涂、面漆等。
我们学习了喷漆设备的操作方法，并亲手进行了车身涂装实验。
3. 车身钣金工艺在钣金工艺实训中，我们学习了车身钣金件的结构、加工方法、修复技术等。
通过实际操作，我们掌握了钣金件焊接、切割、弯曲等技能。
4. 车身装配工艺实训过程中，我们了解了车身装配的流程，包括零部件的检查、装配顺序、装配方法等。
通过实际操作，我们掌握了车身装配的基本技能。
二、实训心得体会1. 提高专业素养通过本次实训，我对车身工艺有了更深入的了解，掌握了车身焊接、涂装、钣金、装配等基本技能。
这将有助于我今后在汽车制造领域的发展。
2. 培养团队协作能力实训过程中，我们分成小组进行操作，共同完成各项任务。
在这个过程中，我们学会了相互配合、共同解决问题，提高了团队协作能力。
3. 强化安全意识在实训过程中，我们始终把安全放在首位。
师傅反复强调安全操作规程，使我们深刻认识到安全的重要性。
4. 增强动手能力实训期间，我们亲手操作各种设备，从实践中学习技能。
这使我们提高了动手能力，为今后的工作打下了坚实基础。
三、总结车身工艺实训使我受益匪浅。
在今后的学习和工作中，我将继续努力，不断提高自身专业素养，为我国汽车工业的发展贡献自己的力量。
以下是我对本次实训的总结：1. 车身工艺是汽车制造中的关键环节，涉及焊接、涂装、钣金、装配等多个方面。
2. 实训过程中，我们要注重安全操作，严格遵守操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
姓名：刘权
专业：工业设计
班级：T1113-10
学号：20110130909
指导老师：唐远志
目录
第一章轿车车身结构
第一节车身组成-----------------------1 第二节车身覆盖件----------------------2第三节车身结构刚度------------------------3第四节车身焊缝布置--------------------4第二章卡车车身结构
第一节卡车的基本结构-----------------6第三章参观小结
第一节小结--------------------------7
第一章轿车车身结构
第一节：车身组成
这次有关轿车车身的参观之行对我来说十分必要，让我更加深入的了解到了有关轿车车身制造工艺的有关知识，经过实地的参观让我能够更好的把书本的上有关轿车车身制造工艺的有关知识更好的融入到对车身制造工艺的理解之中，这对我今后的学习和工作提供了宝贵的经验。
这次的参观的汽车车身主要是轿车车身和卡车驾驶室，通常来说，没有涂漆的车身叫白车身，白车身主要由车身骨架和覆盖件总成两部分组成，如右图1-1、1-3所示的轿车车身就是白车身，它的整个车体没有涂上油漆，就是由车身骨架和覆盖件构成的。
从右边这些图片可以看出：轿车车身骨架主要由发动机舱、空气盒总成、顶盖、地板、侧围、箱隔板和后围等组成；车身的覆盖件主要由车门、发动机罩、前翼子板、行李箱盖板和顶棚等组成的。
图1-1 白车身图1-2 车身底板
在汽车的底板和车门上，有许多的工艺孔，这些孔都是为了安装汽车电气设备或者是为了方便焊接所开出的工艺孔。
如图1-2所示：
1
图1-3 白车身的发动机盖
第二节车身覆盖件
轿车车身是由双层钢板组成的，如轿车的车门最为典型，外侧的钢板称为外板，另一层钢板为内板，内外板组合车身对拉深加工工艺要求比较高，现代的轿车基本都是采用内外板组合式结构。
轿车车身的外板采用拉延工艺制造，易形成空心结构，提高构件的抗弯刚度，使外观圆角化，拉延发生冷作硬化可以提高强度，如轿车车身顶盖的设计就是采用拉延工艺，使得轿车顶盖的抗压强度大大的提高，如右图2-1所示：虽然车顶盖
是一层薄钢板，但
是它的抗压强度比
较高，这就得益于
拉延的制造工艺。
图2-1 车身顶盖
第三节车身的结构刚度
发动机罩和行李箱的设计也十分的讲究，发动机的设计应该确保车辆在碰撞的时候
吸收碰撞能量，要确保在发生
碰撞时，发动机罩发生变形薄
弱环节发生弯折，防止发动机
罩在发生碰撞时对人员造成伤
害，所以发动机罩的设计就可
以设计成如图3-1所示：薄弱
环节在汽车发生碰撞时就会发
生弯折，这样就不会造成对乘
坐人员的伤害，行李箱的设计
也要保证在汽车追尾时想盖板
能够弯折，从而能够吸收碰撞
能量. 图3-1发动机盖的薄弱环节
在整个车社结构中，车身的前部和后部都是柔性结构，而中部是刚性结构，这有在这种情况下，才能保证在纵向碰撞发生时，车身的前部和后部能够吸收大部分的能量，而中部的刚度和强度较强，这样才能确保乘车员的安全。
汽车的梁纵穿车身两侧，梁在汽车发生时也会吸收大部能量，所以梁的强度较高，轿车中部的立柱强度也比较高，这样才能保证乘车人员的安全，梁的作用十分的大，梁一般隐藏在车身之中，轿车的地板低于梁的高度，这样有利于降低轿车车身，降低轿车的阻力，从而提高轿车的速度，降低油耗。
如图3-2所示这是前部梁：
图3-2 轿车车身的前部梁
第四节车身焊缝
因内外板中部为空心，所以内外板的连接都是焊接的，边缘点主要是点焊连接，刚度比较大。
覆盖件的连接结构一般为搭接结构，通过点焊连接在一起，为了轿车车身整体的美观性，焊点不暴露不暴露于车身外表面，焊缝一般都是比较隐蔽的，设计时一般会避开人们的视线范围，车门焊缝的设计位置一般都在门框、窗框、地板等地
方，覆盖件搭接结构一般设计在雨水槽、装饰条掩盖的位
所示：
图 4-1 车身焊缝
如图4-2所示：在图中，焊缝的位置在窗框的位置，在窗框的位置按上玻璃后焊缝就不易发现，在车顶覆盖件连接的地方一般有雨水
槽和装饰条遮盖。
车内
也有许多的方孔圆孔，
这些孔都是汽车用件和
为了便于焊接所挖取
的。
图
4-2车窗边缘焊缝
在汽车的内室之中，贴有许多的塑料贴片，这样会具有减震的功能。
如图4-3所示：
图4-3 车身塑料贴片
第二章卡车车身结构
第一节卡车的基本结构
卡车的车身覆盖件一般为骨架外蒙式的，因为骨架材料一般较大，外蒙皮的钢板也较厚，车身的重量较大，但是它的生产工艺简单、投资少，对车身的造型和改型有限制，所以此类结构不适合造型复杂的轿车，多用于外形简单的卡车和中巴车。
卡车的组成一般有：1.骨架总成、2.后围板、3.顶盖总成、4前围总成，如图5-1所示：这是卡车驾驶室的基本结构。
图5-1 卡车驾驶室的基本外形
第三章
小结
这次的实地参观我学习了、懂得了很多，汽车车身的许多的结构都是并不是想象中那么简单的，车身的设计结构都有一定的道理的，我在这次的实地参观中学习了很多书本上学习不到的知识，让我加深了对轿车车身的了解，丰富了我有关轿车车身结构与工艺的知识，但对我来说，在未来从事汽车行业的工作是远远不够的，我了解的知识还不够全面。
这需要我在未来的学习、生活和工作中不断地学习和积累，不仅仅要学好书本上的知识，还要不断的在实践中学习和理解汽车车身知识，这样才能在未来的工作中得心应手，为自己的不断成长积累经验。
