釉料原理及实验.doc
陶瓷釉料配方工艺原理与瓷器质量改善
陶瓷釉料配方工艺原理与瓷器质量改善陶瓷釉料配方工艺原理与瓷器质量改善陶瓷釉料是陶瓷制作过程中非常重要的一环，它不仅能够增加陶瓷表面的美观度，还能够提升陶瓷的强度和耐久性。
在陶瓷制作过程中，釉料的配方工艺以及工艺原理的理解对于确保瓷器质量的稳定和改善至关重要。
首先，陶瓷釉料的配方工艺是指将各种不同的化学物质按照一定的比例混合以制成釉料的过程。
釉料中常用的化学物质包括各种石英、石灰石和粘土，以及一些金属氧化物如铝、钾、镁等。
这些化学物质的比例和配合方式直接关系到最终的釉料配方和性能。
釉料的性能主要取决于矿石的选择和磨制工艺。
不同的矿石有不同的化学成分和晶体结构，因此在磨制釉料时需要根据矿石的特性进行相应的处理。
一般来说，矿石越细腻，釉料的质地就越均匀，颜色也会更加鲜艳。
此外，磨制过程中的温度和时间也会影响到釉料的性能，需要控制好这些参数以获得理想的釉料质量。
其次，陶瓷釉料的工艺原理是指通过控制配方和烧制过程来改善陶瓷的质量。
对于陶瓷而言，釉料起到了保护作用，能够使陶瓷表面形成一层致密的涂层，防止其受到外界环境的侵蚀。
此外，釉料还能够填充陶瓷表面的微孔，减少细菌的滋生和陶瓷的吸水性。
因此，通过改变釉料的配方和烧制过程，可以改善陶瓷的质量。
改进陶瓷釉料配方的方法主要包括两个方面：一是优化釉料中各种化学物质的比例和配合方式，以获得更加均匀和稳定的釉料质地；二是引入新的化学物质或改变烧制工艺，以改善陶瓷的特殊性能。
例如，可以添加一些玻璃或釉膜剂来提高釉料的透明度和光泽度，或者添加一些抗菌剂和防腐剂来增加陶瓷的寿命。
除了配方工艺的改进，烧制工艺也对陶瓷的质量有着重要影响。
烧结温度、时间和气氛都会直接影响到陶瓷的致密度、硬度和光泽度。
因此，在烧制过程中需要控制好这些参数，以获得理想的陶瓷质量。
同时，采用先进的烧制设备和技术也能够提高陶瓷的品质和生产效率。
总之，陶瓷釉料配方工艺原理的理解和瓷器质量改善是陶瓷制作过程中的关键环节。
釉料和泥浆结合的原理
釉料和泥浆结合的原理

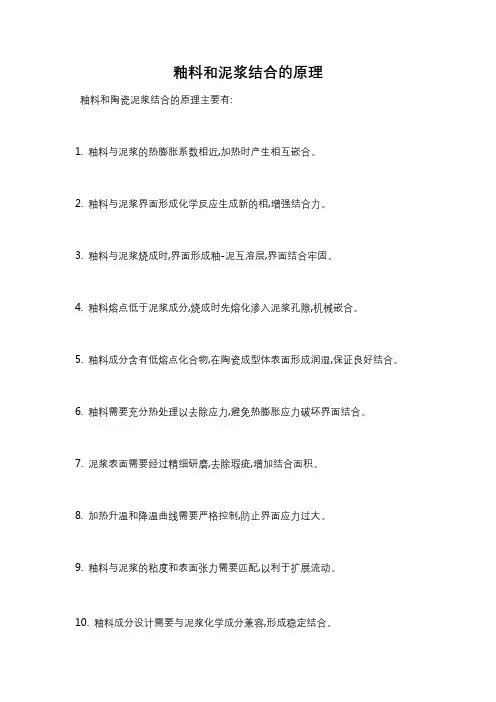

釉料和陶瓷泥浆结合的原理主要有:
1. 釉料与泥浆的热膨胀系数相近,加热时产生相互嵌合。
2. 釉料与泥浆界面形成化学反应生成新的相,增强结合力。
3. 釉料与泥浆烧成时,界面形成釉-泥互溶层,界面结合牢固。
4. 釉料熔点低于泥浆成分,烧成时先熔化渗入泥浆孔隙,机械嵌合。
5. 釉料成分含有低熔点化合物,在陶瓷成型体表面形成润湿,保证良好结合。
6. 釉料需要充分热处理以去除应力,避免热膨胀应力破坏界面结合。
7. 泥浆表面需要经过精细研磨,去除瑕疵,增加结合面积。
8. 加热升温和降温曲线需要严格控制,防止界面应力过大。
9. 釉料与泥浆的粘度和表面张力需要匹配,以利于扩展流动。
10. 釉料成分设计需要与泥浆化学成分兼容,形成稳定结合。
白瓷釉烧原理
白瓷釉烧原理什么是白瓷釉烧？白瓷釉烧是一种传统的陶瓷烧制技术，用于给陶瓷制品表面涂覆一层白色釉料，并通过高温烧制使之与陶瓷器胎完全融合，形成坚硬、光滑、美观的瓷釉表面。
白瓷釉烧的基本原理白瓷釉烧的基本原理包括釉料的成分、烧结温度和烧制过程。
1. 釉料的成分白瓷釉烧所使用的釉料是一种特殊的玻璃状液体，主要由氧化物、氧化物混合物和助熔剂等组成。
典型的白瓷釉料成分包括石英、长石、白云石、白铝石等。
石英是主要的硅源，长石提供碱性氧化物，白云石和白铝石则提供碱土金属氧化物。
助熔剂如碱金属氧化物（如钠氧化物）和碱土金属氧化物（如钙氧化物）则用于降低釉料的熔点，促进烧结。
2. 烧结温度白瓷釉烧的烧结温度通常较高，一般在1200℃到1400℃之间。
在这个温度范围内，釉料中的各种氧化物会发生熔化和反应，形成液态的玻璃状物质。
随着温度的升高，釉料逐渐熔化并流动，最终形成均匀的釉面。
3. 烧制过程白瓷釉烧的烧制过程通常包括预烧和定烧两个阶段。
- 预烧阶段预烧阶段是将陶瓷器与釉料一起放入烧窑中进行初次烧制。
在预烧过程中，烧窑温度逐渐升高，使釉料逐渐熔化并附着在陶瓷器表面。
这个阶段的目的是驱除釉料中的水分和有机物，并使釉料与陶瓷器胎粘结在一起。
- 定烧阶段定烧阶段是在高温下进行的主要烧制过程。
在这个阶段，烧窑温度逐渐升高到烧结温度，并保持一定时间。
在高温下，釉料中的氧化物开始发生化学反应，形成玻璃状液体。
这个液体会填充陶瓷器胎表面的微小孔隙，形成一层均匀的釉面。
白瓷釉烧的工艺流程白瓷釉烧的工艺流程包括制胎、涂釉、烧制和修整四个步骤。
1. 制胎制胎是指制作陶瓷器的胎体。
制胎通常使用陶土，通过捏塑、轮盘制作或模具压制等工艺形成器物的形状。
制胎后，需要进行干燥和烧制，以使胎体具有一定的强度和耐热性。
2. 涂釉涂釉是将釉料均匀地涂抹在陶瓷器的表面。
涂釉可以使用刷子、浸渍或喷涂等方法进行。
涂釉后，需要进行干燥，使釉料表面形成一层干燥的薄膜。
釉料原理及实验.doc
釉料原理及实验二氧化矽（SiO2,Silica）自然界中的二氧化矽矿物统称石英（Quartz）.地壳中约含60%的石英，最纯的石英单结晶(Single Crystal)称为水晶。
水晶产量少，很少用于陶瓷。
釉药常用的石英来源有下列几种。
①脈石英二氧化矽熔融急冷凝固在地壳浅层带，呈矿脉状产出，是谓脉石英。
这种火成岩，外观纯白或半透明，断口呈贝壳状有油脂光泽，纯度高达99%，是良好的釉药原料。
②砂岩石英颗粒经高压而成的沉积岩。
杂质较多，纯度在90～95%间。
②石英岩是一种变质岩，系纯度较好的砂岩经变质作用，石英颗粒再结晶的岩石。
呈灰白色，断口致密、强度大、硬度高。
③石英砂是上述岩石风化后之细粒砂。
台湾西部河边、苗粟三义、台北中和一带有产出。
作为釉药原料，可不用破碎，但杂质多，成分波动大，必须先经选矿处理。
⑤燧石（Flint）为一种隐晶形的石英沉积岩，产地在英、美。
石英是由〔SiO4〕-4 四面体互相以顶点连接而成的三度空间架状结构，因此硬度高,熔融温度也高。
又因〔SiO4〕四面体的连接方式在不同的条件与温度下会有不同的连接方式，石英可出现不同的晶形。
（如图2-1）石英（Quartz）虽有不同型晶体，但都是矽酸单体所组成，只是单体连接方式和Si-O-Si健角的不同，如图2-2（a）和（b）为β，α石英之比较图。
低温型(α)与高温型(β)在结构上相似，只是原子位置和健角稍有偏移，造成体积的变化。
鳞石英(Tridymite)和白矽石(Cristobalite)，各晶形转变时，体积会伴随膨胀或收缩（表2-2）。
陶瓷品在烧成时於573℃左右，α石英与β石英互相转换，常有釉裂的现象。
2、氧化钛（TiO2, Titanium 0xide）氧化钛取天然矿物“钛铁矿”（FeTiO2），以硫酸水解法制成TiO(OH)2胶体，再煅烧而得，俗名钛白粉。
市售有“R”型（金红石，Rutile）及“A”型（锐钛矿，Anatase）二种。
陶瓷坯料

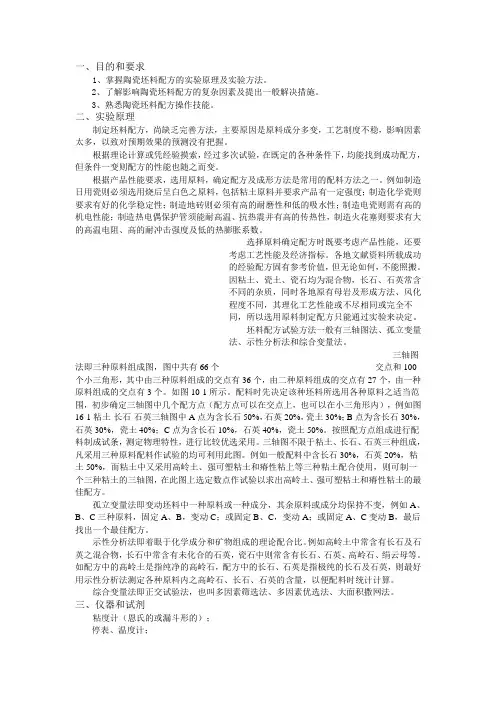

一、目的和要求1、掌握陶瓷坯料配方的实验原理及实验方法。
2、了解影响陶瓷坯料配方的复杂因素及提出一般解决措施。
3、熟悉陶瓷坯料配方操作技能。
二、实验原理制定坯料配方，尚缺乏完善方法，主要原因是原料成分多变，工艺制度不稳，影响因素太多，以致对预期效果的预测没有把握。
根据理论计算或凭经验摸索，经过多次试验，在既定的各种条件下，均能找到成功配方，但条件一变则配方的性能也随之而变。
根据产品性能要求，选用原料，确定配方及成形方法是常用的配料方法之一。
例如制造日用瓷则必须选用烧后呈白色之原料，包括粘土原料并要求产品有一定强度；制造化学瓷则要求有好的化学稳定性；制造地砖则必须有高的耐磨性和低的吸水性；制造电瓷则需有高的机电性能；制造热电偶保护管须能耐高温、抗热震并有高的传热性，制造火花塞则要求有大的高温电阻、高的耐冲击强度及低的热膨胀系数。
选择原料确定配方时既要考虑产品性能，还要考虑工艺性能及经济指标。
各地文献资料所载成功的经验配方固有参考价值，但无论如何，不能照搬。
因粘土、瓷土、瓷石均为混合物，长石、石英常含不同的杂质，同时各地原有母岩及形成方法、风化程度不同，其理化工艺性能或不尽相同或完全不同，所以选用原料制定配方只能通过实验来决定。
坯料配方试验方法一般有三轴图法、孤立变量法、示性分析法和综合变量法。
三轴图法即三种原料组成图，图中共有66个交点和100个小三角形，其中由三种原料组成的交点有36个，由二种原料组成的交点有27个，由一种原料组成的交点有3个。
如图10-1所示。
配料时先决定该种坯料所选用各种原料之适当范围，初步确定三轴图中几个配方点（配方点可以在交点上，也可以在小三角形内），例如图16-1粘土-长石-石英三轴图中A点为含长石50%，石英20%，瓷土30%；B点为含长石30%，石英30%，瓷土40%；C点为含长石10%，石英40%，瓷土50%。
按照配方点组成进行配料制成试条，测定物理特性，进行比较优选采用。
陶瓷实验报告
华南师范大学实验报告专业：材料化学课程名称：无机非金属材料实验指导老师：实验项目：陶瓷的制备实验一、实验目的1.掌握陶瓷配料方案的确定方法，确定陶瓷的配料方案；2.确定陶瓷坯料配方，并且掌握陶瓷坯料的计算方法；3.掌握陶瓷坯料制备的步骤及成型方法；4.掌握陶瓷釉料配方的确定和釉料配方的计算；5.根据陶瓷制备的原理、工艺方法制备出陶瓷样品，并且根据陶瓷样品表现分析其原因。
二、实验原理本次实验选择制备长石质瓷，长石质瓷属于长石-石英-高岭土为主的三组分配料。
一般的烧成温度范围在1250℃-1350℃，满足实验室的熔炉要求（≦1400℃）。
一般长石质瓷的组成范围为：SiO2Al2O3R2O+RO通过上述工艺要求确定陶瓷坯料的配方，为了改善陶瓷的外观及性能，同时还会适当的加入其他陶瓷坯料的配料成分。
陶瓷坯体成型以后，往往还要在其表面制备一层釉层。
一般的说，釉层基本上就是一种硅酸盐玻璃。
釉的作用在于改善陶瓷制品的表面性能，使制品表面光滑，对液体和气体具有不透过性，不易沾污；其次，可提高制品的机械强度、电学性能、化学稳定性和热稳定性。
因此，釉的配方主要通过硅酸盐玻璃的配方确定，前面的玻璃实验中已经确定。
三、实验样品与器材根据实验原理，由于实验室的熔炉的最高温度为1400摄氏度。
而长石质瓷的一般烧成温度在1250-1350℃。
因此符合实验室要求。
而长石质瓷组成范围在直线ME附近的两侧。
所以选取了如图所示的点SiO2-K2O-Al2O3(60%-15%-25%). 再对此点进行修正：由于K2O、Na2O的含量过高会使陶瓷的热稳定性大大降低，因此其含量一般不高于5%。
修正SiO2含量为68%、K2O、Na2O总的含量为5.5%。
此外Al2O3含量过高会使烧成温度升高。
因此其含量不可过高，将其改为20%。
少量加入其他氧化物如Fe2O3、BaO、CaO、MgOSiO2Fe2O3BaO MgO Al2O3K2O Na2O合计68% 0.20% 0.40% 0.20% 20% 4.0% 1.5% 94.3% 根据实验室具有的实验药品：高岭土（Al2O3·2SiO2·2H20）Na2CO3石英（SiO2）BaO碱式Mg2O3（4MgCO3·Mg(OH)2·5H2O）Fe2O3K2CO3确定坯料中各矿物或化学原料的组成：釉料的配方及质量由玻璃的配方成分再加入适当的Al 2O 3，得到最终釉料的配方及质量如下：终上所述，本实验的实验药品情况： 高岭土（Al 2O 3·2SiO 2·2H 20） 石英（SiO 2）碱式Mg 2O 3（4MgCO 3·Mg(OH)2·5H 2O ） Al 2O 3 Ca(NO 3) H 2O 38.28g 13.4259g1.73g 0.050g 1.3352g 0.05MLNa 2CO 3 BaO Fe 2O 3 K 2CO 3 CuSO 41.7849g 0.16g 0.08g 3.1149g 0.2g实验器材：搅拌器具、高温熔炉、烘箱、烧杯等四、实验步骤1.按照上述计算称取陶瓷坯体原料；2.将各种原料均匀混合，并逐步加入一定量的水，使得坯土具有一定塑性。
釉料加入泥浆的作用原理
釉料加入泥浆的作用原理釉料是一种用于涂装陶瓷和瓷器的材料，它具有许多重要的作用。
在陶瓷制作过程中，泥浆是制作陶瓷的基本原料，但它通常是没有光泽和颜色的，而釉料可以为其提供光泽和丰富的颜色。
下面将详细介绍釉料加入泥浆的作用原理。
首先，釉料可以为陶瓷提供光泽。
在陶瓷制作的烧造过程中，釉料加热后会熔化并形成融液，这使得釉料能够覆盖在陶瓷表面上。
当烧造温度达到一定程度时，釉料会流动并附着在泥浆上，形成一层均匀的薄膜。
这个薄膜可以填充泥浆中的微小缺陷，并使整个陶瓷表面变得光滑。
釉料的流动性和粘度可以调节，以便在烧造过程中形成均匀且具有特定光泽的表面。
其次，釉料可以使陶瓷具有丰富的颜色。
陶瓷制作中使用的釉料通常是由氧化物和矿物质构成的。
这些氧化物和矿物质可以通过加入适量的金属离子来实现不同颜色的调节。
例如，釉料中含有的铁氧化物会使陶瓷呈现出红色或棕色，而含有钴的釉料则会呈现出蓝色。
在烧造过程中，釉料中的这些金属离子会与陶瓷中的氧化物反应，形成不同的颜色。
通过调节釉料的成分和比例，可以制作出各种不同色彩的陶瓷作品，从而丰富了陶瓷的装饰效果。
此外，釉料还可以提高陶瓷的耐火性和耐化学性。
在烧制过程中，釉料的熔化会填充泥浆中的气孔，从而降低了陶瓷的吸水性和气导性。
这可以使陶瓷更加耐火，并防止瓷器在使用过程中出现烧结、爆裂等问题。
另外，釉料的熔化过程通常会产生一些玻璃相，这使得陶瓷的表面更加坚硬和耐磨，提高了陶瓷的耐化学侵蚀性。
此外，釉料还可以修饰陶瓷的表面纹理和图案。
在涂装过程中，可以通过不同的涂装技术和工艺来形成不同的纹理效果。
例如，釉料可以通过刷涂、喷涂和浸渍等手段进行施工。
此外，还可以在涂装前加入一些特殊成分，例如墨汁、胭脂等，来形成不同的图案和装饰效果。
这些方法可以使陶瓷作品拥有丰富的纹理和图案，增强其艺术性和装饰效果。
总的来说，釉料的加入可以为泥浆提供光泽、丰富的颜色、耐火性和耐化学性，并修饰陶瓷的表面纹理和图案。
陶瓷工艺中的釉料制备及应用
陶瓷工艺中的釉料制备及应用一、何克服陶瓷制品釉面无光的缺陷：1、产生原因：①釉料这熔剂少，熔点高，烧成温度不够。
②施釉太薄，或施釉时釉料未经搅拌均匀。
③已施釉的坯体接近于多孔性的吸水性强的坯体和器物时，很轻易使有釉的坯体釉面受到影响。
④燃料中硫磺过多，烧成二氧化硫气体和灰份与釉料化合而生成硫化物，从而提高了釉熔点，促使釉面产生无光。
2、克服措施：①适当增加釉的浓度或多上几次釉。
②适当增加釉料中的熔剂，降低耐火度，或适当提高烧成温度。
③已施釉的坯体要避免接近无釉或某此吸水性强的器物，无釉坯和釉坯不能在同一匣钵内烧成。
光泽釉，半无光釉，无光釉与碎纹釉：各种釉料对于光线吸收不同，而区别为光泽釉、半无光釉、无光釉及碎纹釉品种。
上述釉料均呈色丰富，釉色种类很多，仅就瓷砖釉料的发展趋势将逐渐转向半无光、无光釉系列。
无光釉用成色元素不多，但釉色很丰富，已经形成高岭质无光釉、碱性无光釉、二氧化硅质无光釉种类。
其中，又以钡无光釉、锌无光釉、镁无光釉为其主要代表。
此外还有结晶型无光釉、锂辉石析晶型无光釉、难溶性无光釉等类型。
碎纹釉是釉面生成网状龟裂纹，适宜于瓷砖装饰，最早起源于我国的碎瓷产品。
后来西方国家将其用于瓷砖装饰，收到格外美的效果。
由于坯釉的膨胀系数不同而发生龟裂现象，碎纹釉的配制方法有五种：如采用两种具有不同收缩率的釉，将有高收缩率的釉料施于普通釉上，烧成后上层釉龟裂可以透见下层釉；增加釉的可溶性使釉的收缩增加，如增加长石与硼酸的量；增加釉的收缩率，减少坯的收缩率；使产品急冷工艺也可生成碎纹釉；有的釉在经年放置后也能形成碎纹釉。
如法国采用在普通釉料中增加二氧化硅，矾土或碱类的方法，制成碎纹釉品种。
有的采用多次烧成方法以形成不同的碎纹与颜色效果。
陶瓷的釉面光泽度与配方间关系：瓷器的光泽度与釉层表面的平整光滑程度和折射率有关，它取决于光线在釉面产生镜面反射的程度，是成瓷产品的重要表观质量指标之一，假如釉层表面光滑，反射效应强烈，则光泽度就好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
釉料原理及实验二氧化矽（SiO2,Silica）自然界中的二氧化矽矿物统称石英（Quartz）.地壳中约含60%的石英，最纯的石英单结晶(Single Crystal)称为水晶。
水晶产量少，很少用于陶瓷。
釉药常用的石英来源有下列几种。
①脈石英二氧化矽熔融急冷凝固在地壳浅层带，呈矿脉状产出，是谓脉石英。
这种火成岩，外观纯白或半透明，断口呈贝壳状有油脂光泽，纯度高达99%，是良好的釉药原料。
②砂岩石英颗粒经高压而成的沉积岩。
杂质较多，纯度在90～95%间。
②石英岩是一种变质岩，系纯度较好的砂岩经变质作用，石英颗粒再结晶的岩石。
呈灰白色，断口致密、强度大、硬度高。
③石英砂是上述岩石风化后之细粒砂。
台湾西部河边、苗粟三义、台北中和一带有产出。
作为釉药原料，可不用破碎，但杂质多，成分波动大，必须先经选矿处理。
⑤燧石（Flint）为一种隐晶形的石英沉积岩，产地在英、美。
石英是由〔SiO4〕-4 四面体互相以顶点连接而成的三度空间架状结构，因此硬度高,熔融温度也高。
又因〔SiO4〕四面体的连接方式在不同的条件与温度下会有不同的连接方式，石英可出现不同的晶形。
（如图2-1）石英（Quartz）虽有不同型晶体，但都是矽酸单体所组成，只是单体连接方式和Si-O-Si健角的不同，如图2-2（a）和（b）为β，α石英之比较图。
低温型(α)与高温型(β)在结构上相似，只是原子位置和健角稍有偏移，造成体积的变化。
鳞石英(Tridymite)和白矽石(Cristobalite)，各晶形转变时，体积会伴随膨胀或收缩（表2-2）。
陶瓷品在烧成时於573℃左右，α石英与β石英互相转换，常有釉裂的现象。
2、氧化钛（TiO2, Titanium 0xide）氧化钛取天然矿物“钛铁矿”（FeTiO2），以硫酸水解法制成TiO(OH)2胶体，再煅烧而得，俗名钛白粉。
市售有“R”型（金红石，Rutile）及“A”型（锐钛矿，Anatase）二种。
氧化钛折射率高，是珐琅釉原料中最主要之乳白剂。
锐钛矿型在900℃以上会转变为黄色安定、不可逆之金红石型，因为陶瓷釉烧成温度多在1000℃以上，所以较少使用氧化钛为乳白剂。
珐琅釉的烧成温度多在850℃以下，所以“钛白釉”是珐琅白釉中，使用最多、效果最佳的釉药。
2、氧化铝（Al2O3, Alumina）釉式中Al2O3成分，一般取之长石或高岭土。
通常，外加入氧化铝单种原料，是为了特殊物性要求，如耐磨、高温、增大熔融粘度等。
氧化铝可以从铝礬土制成γAl2O3，由于晶格松散，堆积密度小，比重也较小，约3.42～3.62。
在950℃～1500℃下会转变为十分安定的α- Al2O3。
α- Al2O3又名金刚玉（Corundum）是氧化铝各晶形中最稳定者，具有高熔点（2040℃）、高硬度（莫氏9°）、高比重（3.92～4.0）的特性。
4、氧化铅（Pb3O4,Lead Oxide）常见氧化铅有红丹（Pb3O4），密佗僧（PbO）以及二氧化铅(PbO2)。
陶釉最常用红丹为原料，其结构如下：Pb3O4在500℃左右，曾分解出O2成为PbO。
如果我们以密佗僧为原料，当釉要烧成时，窑炉氧气不够的还原气氛下，很容易还原成灰、黑色的金属铅。
2PbO+C→2Pb+CO25、氧化锌（ZnO3,Zinc Oxide）氧化锌可以从金属锌直接加热氧化而得。
是一种白色粉末状，分子量81.4，比重5.6。
在釉中，氧化锌有助熔，降膨胀，防止坼裂，增加光泽和白度，加宽烧成温度范围，防止蛋壳面等优点。
ZnO取代一部分CaO时，可防止铅的挥发作用，因为CaO太多时会抢SiO2而留下易挥发的PbO煅烧(Calcined)氧化锌密度大，釉浆流动性佳，使釉的烧前收缩减少，可防止缩釉。
6、氧化锑（Sb2O3,Antimony Oxide）釉药原料可以使用氧化锑或锑酸钠(NaSbO3)作为珐琅釉之乳白剂。
在高温氧化气氛下，几乎都氧化成无毒性的Sb2O5.珐琅底釉可以用氧化锑取代钴、镍，制成白色的底釉(Ground Coat Frits)。
氧化锑与氧化铅可合成黄色锑酸铅色料，亦即尼泊尔黄(Naples Yellow。
7、稀有氧化物（Rare Earth Oxide）氧化铈(CeO2)在釉药内，作为乳浊剂，但因价格高固不常用。
氧化镨(Pr6O11)用于色釉料，可得鲜亮深黄色之镨黄。
氧化钕(Nd2O3)加入釉中，可得紫色，阳光下泛红紫色，日光灯下紫色会带蓝色调，在钨丝灯光下紫色会带粉红色。
氧化镧(La2O3)用于低扩散、高折光指数光学玻璃光纤中。
氧化钇(Y2O3)引入Sialon陶瓷，其常温抗折强度高达1300兆帕。
8、著色氧化物过渡元素的电子结构4S1~2 3dx，其外层电子具不稳定性，应吸收不同能量而呈色。
过渡元素铁、钴、镍、铜、镉、锰，进入釉料中结晶格内而发色。
陶瓷色料则为著色离子在矿物中呈色，这些矿物相包括尖晶石、金红石、钢玉等，不溶入釉料中，而是分散在釉料中。
1、粘土类（Clay）粘土是多种微细的矿物混合物，其矿物粒径多小於2μm。
粘土矿物主要是一些含水铝矽酸盐类，其晶体结构是由［SiO4］四面体组成的(Si2O5)n层和一层由铝氧八面体组成的ALO(OH)2层，相互以顶角连接起来的层状结构（图2-3）。
陶瓷工业常用的粘土有高岭土(Kaolin)，球土(Ball Clay)，皂土(Bentonite)。
高岭土源出于江西浮梁县高岭村。
高岭土又名瓷土（China Clay）是由钾长石风化水解而来。
高岭土火度高（Cone 34～35）(1750～1770℃),质地细腻，纯者为白色，含少量杂质者呈淡黄色。
皂土又名膨润土（Al2O3•4SiO2•nH2O）。
皂土含较多有机物，颜色呈浅灰色，可塑性极佳，干燥后强度大。
又因吸水性大，干燥收缩也大。
釉药中加入粘土，在于利用其悬浮性与粘性，使釉浆不易沉淀；施釉后生釉与坯体粘著性更佳，尤其在不吸水的金属坯体（珐琅器）上，更显重要。
釉浆中，高岭土的加入量一般在5%左右，皂土不得大于3%。
2、叶腊石（Pyrophyllite,Al2O3•4SiO2•H2O）叶腊石为单斜晶体，含1个结晶水，加热至500～800℃之间脱水缓慢（图2-4），而且膨胀系数小，很适合快速烧成面砖的坯土与釉药。
3、长石类（Feldspars）所谓长石类矿物是指碱金属或碱土金属的铝矽酸盐。
自然界长石约占地壳总重量的50%是岩石中主成分。
可分为四种：①钾长石 K2O•Al2O3•6SiO2②钠长石 Na2O•Al2O3•6SiO2③钙长石 CaO•Al2O3•2SiO2④钡长石 BaO•Al2O3•2SiO2钾长石与钠长石是釉药的主要原料。
釉配方中长石含量常在50%以上。
钾长石在1150℃开始分解熔融，粘度大，可防止流釉。
钠长石熔融温度稍低，但粘度小，流动性好，对釉面的平整有利。
由于钠长石与钾长石矿经常相混，如果将长石原矿煅烧至熔融状態時，可得白色乳濁状钾长石層及透明玻璃状钢长石層。
由相圆可看出钠长石含量少於50%時，會有白榴子石固相混於液相玻璃中，换言之，钾长石多時粘度大，熔化温度範圍也大。
自然界的钾长石都混有钠长石，常见的钾长石有1透长石其成分中含钠长石可建50%，單斜晶系，產於喷出岩中。
2正长石(Orthoclase) 其成分中含钠长石可至30%，单斜晶系，產於侵入岩和變质岩中。
3微斜长石(Microcline) 其成分中含钠长石只有20%，三斜晶系，多産於结晶型和變质岩中。
钢长石含量在90%以上，即稱钠长石。
钾长石熔黠1130一1450，钠长石较低为1120。
熔融粘度参閱下表。
钾长石中含钾较多的一般呈粉红色，通常钾长石为白色、灰色或淡黄色等，密度为2.56一2.59，硬度6一6.5，断断呈玻璃光澤，解理清楚。
钠长石与钙长石，一般呈白色或灰白色，密度2.62，其它一般物理性質与钾长石近似。
长石的理论化学组成见表2一8。
4.霞石類（（Nepheline,R2O•Al2O3•2SiO2）R=Li, Na,K）霞石主要生成於富钠贫矽的鹹性岩漿岩中，通常会与长石成为固熔體，而成霞石正长石(Nepheline Syenite) ，霞石玄武岩。
釉药常用有锂霞石及霞石正长石。
霞石正长石，分子量447，比重2.59～ 2.62,硬度5.5 ～6，在1060℃开始溶解，随着碱含量不同在1150～1200℃范围内完全熔融。
加拿大安大略省之产品分析如下。
SiO2 60.4%Al2O3 23.6Fe2O3 0.08Na2O 9.8K2O 4.6CaO 0.7灼烧减量 0.7其化学式为K2O•3Na2O•4Al2O3•3SiO2．滑石(Talc，3MgO·4SiO2·H20)滑石常与透闪石(2CaO·5MgO·8Si02·H20)，绿泥石(9MgO·3A1203·5Si02·8H20)、蛇纹石(3MgO·2Si02·2H20)、菱镁矿、白云石等矿物共生。
因此纯净滑石很少见，表2-9为不同产地的滑石组成。
表2-9滑石成分分析表滑石比重2.7～2.8，硬度只有1。
在600℃～850℃开始脱水，到1000℃结晶水完全分离，由层状结构变为链状结构，釉中加入滑石可改善釉层弹性；抗热震，白度、透明度也可提高；又因釉流勤性增加，针孔可降低。
2．矽灰石(Wollastonite，CaO·SiO2)矿源多在石灰岩与酸性岩浆的接触带，由CaO与Si02反应生成。
矽灰石有下列特性：2-1 可以快速烧成在瓷砖快速烧成时(入出窑时间约40分)，因矽灰石不含挥发成份，如结晶水、碳酸物，所以不会分解出气体成分，而且乾燥收缩，烧成收缩都很小。
矽灰石之热膨胀系数小而且平缓直线增加。
这些都有利於快速烧成。
表2-10 矽灰石之膨胀系数2-2降低烧成温度矽酸铝类原料，生成物主要为莫来石(Mullite，3A1203·2Si02)，反应温度须1250～1300℃。
若加入矽灰石，生成矽酸铝钙系统之钙长石与方石英，反应温度只要900～1000℃。
这在瓷砖坯中为非常重要的既省能源方法。
A1203·2Si02·2H20十CaO·Si02→CaO·A1203·2Si02十Si02十2H20高岭土矽灰石钙长石方石英3．透辉石(Diopside，CaO·MgO·2Si02)透辉石也是快速烧成的重要原料。
因本身不具多晶转变，没有多晶转变时带来的膨胀的体积效应。
其特性与上述之矽灰石極为类似。
4．矽酸锆(ZrO2·Si02)矽酸锆是目前白色釉主要的乳白剂。
几乎99％以上的面砖釉、卫生瓷釉，都使用矽酸锆作为乳白剂。
