空⽓流量计故障分析检测空⽓流量计故障分析检测空⽓流量计是⽤来计量发动机进⽓量的传感器,在汽车电控燃油喷射系统中,把空⽓流量信号和发动机转速信号⼀起作为喷油时间的基准信号。
空⽓流量计的发展⼤体上经历了4代:L 型、D型、热线式、热模式。
发动机⼯作不稳定的原因很多,空⽓流量计是重点检查的对象,但是要确认它是否有故障,故障分析、检查⽅法就显得尤为重要,下⾯通过两个例⼦加以说明。

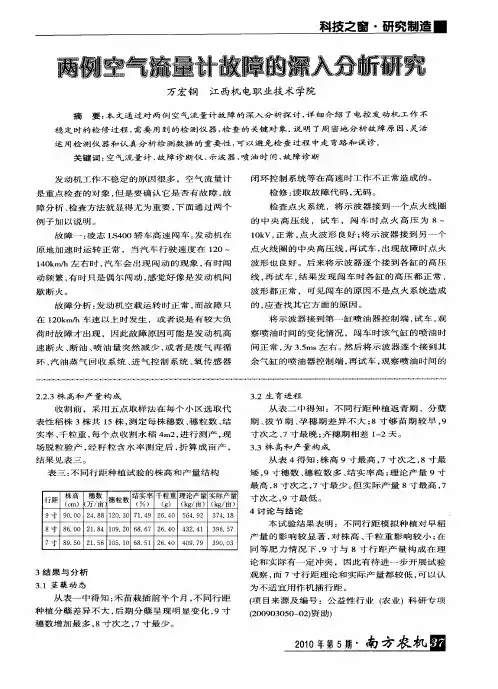

⼀、故障⼀凌志LS400轿车⾼速闯车。
发动机在原地加速时运转正常。
当汽车⾏驶速度在120~14 0公⾥左右时,汽车会出现闯动的现象,有时闯动频繁,有时只是偶尔闯动,感觉好像是发动机间歇断⽕。
故障分析:发动机空载运转时正常,⽽故障只在120km/h车速以上时发⽣,或者说是有较⼤负荷时故障才出现,因此故障原因可能是发动机⾼速断⽕、断油、喷油量突然减少,或者是废⽓再循环、汽油蒸⽓回收系统、进⽓控制系统、氧传感器闭环控制系统等在⾼速时⼯作不正常造成的。
检修:读取故障代码,⽆码检查点⽕系统,将⽰波器接到⼀个点⽕线圈的中央⾼压线,试车、闯车时点⽕⾼压为8KV~10KV,正常,点⽕波形良好;将⽰波器接到另⼀个点⽕线圈的中央⾼压线,再试车出现故障时点⽕波形也良好。
后来将⽰波器逐个接到各缸的⾼压线,再试车,结果发现闯车时各缸的⾼压都正常,波形都⽌常,可见闯车的原因不是点⽕系统造成的,应查找其他⽅⾯的原因。
将⽰波器接到第⼀缸喷油器控制端,试车,观察喷油时间的变化情况,闯车该⽓缸的喷油时间正常,为3.5ms左右。
然后将⽰波器逐个接到其余⽓缸的喷油器控制端,再试车,观察喷油时间的变化情况,闯车时每个⽓缸的喷油时间都⽆异常。
也不能说明故障是喷油量造成的。
接上电脑检测故障诊断仪,读取数据流,从获得的数据来看,当系统由闭环控制进⼊开环控制时,车速在120km/h左右,是容易出现闯车的时候。
断开氧传感器接线,强迫发动机常处于开环控制,接着试车,故障依旧。
其他数据都正常。
空气流量计故障案例
空气流量计故障案例

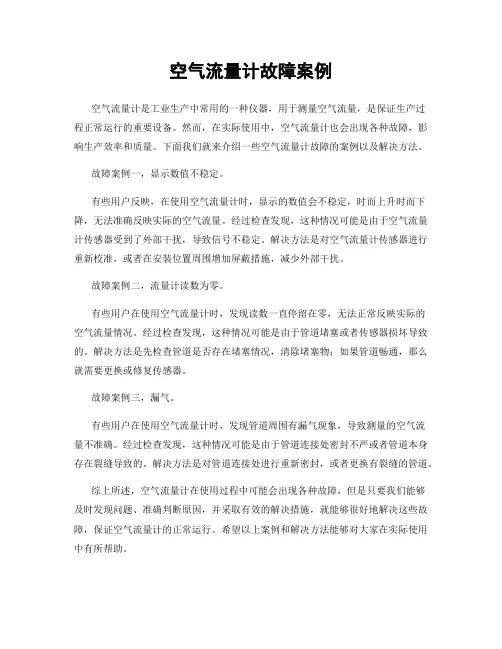

空气流量计是工业生产中常用的一种仪器，用于测量空气流量，是保证生产过
程正常运行的重要设备。
然而，在实际使用中，空气流量计也会出现各种故障，影响生产效率和质量。
下面我们就来介绍一些空气流量计故障的案例以及解决方法。
故障案例一，显示数值不稳定。
有些用户反映，在使用空气流量计时，显示的数值会不稳定，时而上升时而下降，无法准确反映实际的空气流量。
经过检查发现，这种情况可能是由于空气流量计传感器受到了外部干扰，导致信号不稳定。
解决方法是对空气流量计传感器进行重新校准，或者在安装位置周围增加屏蔽措施，减少外部干扰。
故障案例二，流量计读数为零。
有些用户在使用空气流量计时，发现读数一直停留在零，无法正常反映实际的
空气流量情况。
经过检查发现，这种情况可能是由于管道堵塞或者传感器损坏导致的。
解决方法是先检查管道是否存在堵塞情况，清除堵塞物；如果管道畅通，那么就需要更换或修复传感器。
故障案例三，漏气。
有些用户在使用空气流量计时，发现管道周围有漏气现象，导致测量的空气流
量不准确。
经过检查发现，这种情况可能是由于管道连接处密封不严或者管道本身存在裂缝导致的。
解决方法是对管道连接处进行重新密封，或者更换有裂缝的管道。
综上所述，空气流量计在使用过程中可能会出现各种故障，但是只要我们能够
及时发现问题、准确判断原因，并采取有效的解决措施，就能够很好地解决这些故障，保证空气流量计的正常运行。
希望以上案例和解决方法能够对大家在实际使用中有所帮助。
空气流量传感器的故障诊断与维修
空气流量传感器的故障诊断与维修

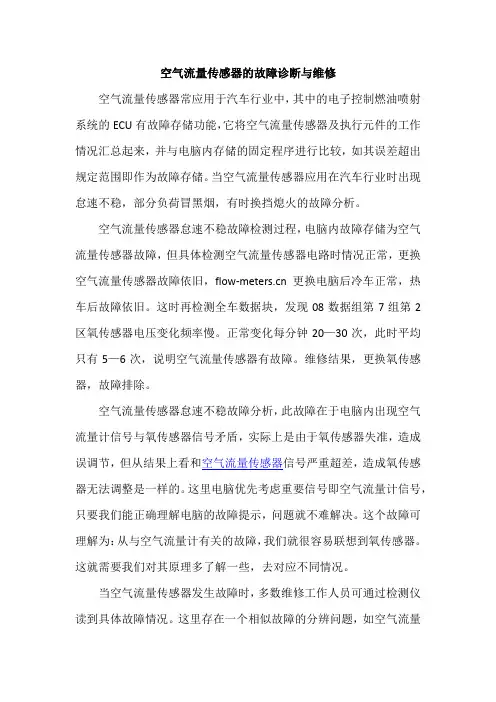

空气流量传感器常应用于汽车行业中，其中的电子控制燃油喷射系统的ECU有故障存储功能，它将空气流量传感器及执行元件的工作情况汇总起来，并与电脑内存储的固定程序进行比较，如其误差超出规定范围即作为故障存储。
当空气流量传感器应用在汽车行业时出现怠速不稳，部分负荷冒黑烟，有时换挡熄火的故障分析。
空气流量传感器怠速不稳故障检测过程，电脑内故障存储为空气流量传感器故障，但具体检测空气流量传感器电路时情况正常，更换空气流量传感器故障依旧，更换电脑后冷车正常，热车后故障依旧。
这时再检测全车数据块，发现08数据组第7组第2区氧传感器电压变化频率慢。
正常变化每分钟20—30次，此时平均只有5—6次，说明空气流量传感器有故障。
维修结果，更换氧传感器，故障排除。
空气流量传感器怠速不稳故障分析，此故障在于电脑内出现空气流量计信号与氧传感器信号矛盾，实际上是由于氧传感器失准，造成误调节，但从结果上看和空气流量传感器信号严重超差，造成氧传感器无法调整是一样的。
这里电脑优先考虑重要信号即空气流量计信号，只要我们能正确理解电脑的故障提示，问题就不难解决。
这个故障可理解为：从与空气流量计有关的故障，我们就很容易联想到氧传感器。
这就需要我们对其原理多了解一些，去对应不同情况。
当空气流量传感器发生故障时，多数维修工作人员可通过检测仪读到具体故障情况。
这里存在一个相似故障的分辨问题，如空气流量
计信号与氧传感器信号发生矛盾，电脑将怎样输出等。
故我们在检测故障时还是要安装固定的程序进行检测。
