070033《微机原理》第9章 人机交互设备及接口3
微机原理及接口第九章作业答案
“微机系统原理与接口技术”第九章习题解答（部分）1. 什么是并行接口和串行接口？它们各有什么作用？答：并行接口是指接口与外设之间按字长传送数据的接口，即4位、8位或16位二进制位同时传送；而串行接口是指接口与外设之间依时间先后逐位传送数据的接口，即一个时刻只传送一个二进制位。
并行接口传送速度较快，但在远距离传送数据时成本高，损耗大，且平行数据线之间干扰大，所以并行接口一般适用于近距离的高速传送，而串行接口则适用于远距离传送。
2. 试画出8255A与8086CPU连接图，并说明8255A的A o、A i地址线与8086CPU的A i、A2地址线连接的原因。
答：8255A与8086CPU的连线图如下图所示：题9-2图8086系统有16根数据线，而8255只有8根数据线，为了软件读写方便，一般将8255 的8条数据线与8086的低8位数据线相连。
8086在进行数据传送时总是将总线低8位对应偶地址端口，因此8086CPU要求8255的4个端口地址必须为偶地址，即8086在寻址8255 时A0脚必须为低。
实际使用时，我们总是将8255的A0、A1脚分别接8086的A1、A2脚，而将8086的A0脚空出不接，并使8086访问8255时总是使用偶地址。
4. 简述8255A工作在方式1时，A组端口和B组端口工作在不同状态（输入或输出）时，C端口各位的作用。
注：带*的各中断允许信号由 C 口内部置位/复位操作设置，非引脚电平。
5. 用8255A控制12位A/D转换器，电路连接如下图所示。
设B 口工作于方式1输入，C 口上半部输入，A 口工作于方式0输入。
试编写8255A的初始化程序段和中断服务程序（注：CPU采用中断方式从8255A中读取转换后的数据）。
答：设8255的A、B、C及控制端口的地址分别为PORTA、POATB、PORTC和PCON，则一种可能的程序段实现如下：初始化8255AMOV AL,10011110B;设置8255A的工作方式控制字OUT PCON,ALMOV AL,00000101B;设置C 口置位復位控制字，使INTEA （PC2）为OUT PCON,AL;高电平，允许B 口中断MOV AL,00000010B;设置C 口置位/复位控制字，使PC1（IBF B）输出OUT PCON,AL；低电平，启动第一次A/D转换6. 用8255A作为CPU与打印机接口，8255的A 口工作于方式0,输出；C 口工作于方式0。
人机交互设备接口
10.1 PC机与键盘的接口
• 键盘是计算机系统不可缺少的输入设备，人们通过键盘上 的按键直接向计算机输入各种数据、命令及指令，从而使 计算机完成不同的运算及控制任务。
1. 键开关与键盘类型 • 键盘上的每个按பைடு நூலகம்起一个开关的作用，故又称为键开关。
键开关分为接触式和非接触式两大类。 • 按照键码的识别方法，键盘可分为两大类型：编码键盘和
1. 显示器 表10.1 常用显示卡的主要指标
• 10.2.1 CRT显示器及接口
• 显示器输出的内容不能长期保存，当显示器关机或 显示别的内容时，原有内容就消失了，所以显示设 备属于软拷贝输出设备。
• 1．CRT显示器概述
• CRT显示器由显示适配器（显示卡）和显示器 （监视器）两部分组成，显示卡通常插在PC机的 总线插槽上，也有的微机主板上集成有显示卡电路。 显示卡到显示器通过显示专用接口连接。
明暗变化的数量称为灰度级，所以在单色显示器中，仅有 灰度级指标。彩色图像是由多种颜色构成的，不同的深浅 也可算作不同的颜色，所以在彩色显示器中能显示的颜色 种类称为颜色数。
• 1．输入设备
• 输入设备是人向计算机输入信息的设备。
• 2．输出设备
• 输出设备是直接向人提供计算机运行结 果的设备。
人机接口是计算机同人机交互设备之间实现信息传输的 控制电路。
• 接口中要分别传送数据信息、命令信息和状态信息， 数据信息、命令信息和状态信息都通过数据总线来 传送。大多数计算机都把外设的状态信息视为输入 数据，而把命令信息看成输出数据，并在接口中分 设各自相应的寄存器，赋以不同的端口地址，各种 信息分时地使用数据总线传送到各自的寄存器中去。 所谓串行接口和并行接口，是指外设和接口一侧的 传送方式，而在主机和接口一侧，数据总是并行传 送的。

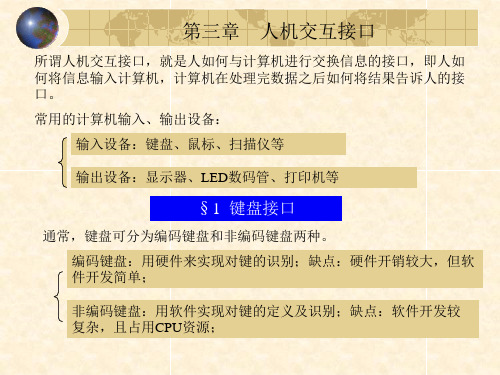

微型计算机接口技术第3章人机交互接口
⑧中断服务程序中还应使PB7产生10的跳变，清除74LS322的数据和撤消 IRQl中断请求，允许再接收键盘的串行数据 。
§2 LED显示器接口
LED发光二极管显示器是工业控制、单片机、智能仪器仪表、A/D显示表 头等最常用的显示器件，LED有共阴极连接和共阳极连接两种，如图所示。
+5V
在共阴极连接中， 若要使某个笔划 被发光，即是让 电通过二极管， 则相应位应为高 电平；
上表中的共阴极显示码与共阳极显示码为按位取反的关系
习题 1、一个6位数码显示装置，由6个共阳极LED数码管组成。 现要求采用动态扫描方式，能将显示缓冲区DISBUFFER中 的6个字节中的数字依次送显示器显示。其中，显示缓冲区 中存放的是“0”至“9”中的数字，例如缓冲区中存放0、 1、2、3、4、5，则在显示装置中也显示“012345”盘：用硬件来实现对键的识别；缺点：硬件开销较大，但软 件开发简单；
非编码键盘：用软件实现对键的定义及识别；缺点：软件开发较 复杂，且占用CPU资源；
一、非编码键盘接口
目前使用的较多的非编码键盘是矩阵键盘。 对于矩阵键盘，所需的连线的数目 = 行数 + 列数；而键数=行数* 列数。 当键数越多时，这种键盘的优点就越明显。 下面以一个3*4的矩阵键盘为 例介绍扫描键盘的工作原理
3、当键盘上按下某键后的全过过程 ①当有键按下时，由键盘中的识别芯片8048扫描到，并产生相应的扫描码。 ②该扫描码经过一个并~串转换器转换为串行信号后经键盘线送入微机。
③当PB7=0时，键盘—微机接口中的串~并转换器74LS322将接收到的串行信 号逐步移位，重新还原为一字节的扫描码。
④当D0移位到74LS322时，QH=1使中断触发器置为1，产生中断请求信号 IRQ1，同时Q端输出低电平禁止数据再移入74LS322芯片。 ⑤如果CPU响应此中断，则在中断向量表中查找与IRQ1对应的INT 09H的中 断向量，找到后，进入相应的中断服务程序（键盘中断）。 ⑥键盘中断服务程序读PA口，从而得到按键的扫描码，并将之转换成相应 的ASCII码，对于没有ASCII码的键（如 CTRL，ALT…），则其ASCII码值 为0； ⑦中断服务程序将ASCII码值与扫描码送入键盘缓冲区。
微机原理与接口技术第9章
INT 1AH 实时时钟管理。
中断号1DH,1EH,1FH,41H,46H也被BIOS占用了。但是，与 这些中断号对应的并不是中断服务程序。也就是说，不存在与 这些中断号对应的软中断指令,用户程序如果执行INT 1DH～ INT 1FH,INT 41H,INT 46H,必将引起系统瘫痪（参看中断向量 表的说明）。
DOS为4型中断设计的服务程序也只有一条IRET指令
系统中断的分类
二. 软件中断
执行有定义的INT n指令而引发的中断,称为软件中断。 在这里,之所以加了“有定义的”这一限制词,是因为并非所 有的中断号都有与之配套的中断服务程序。
软件中断使用05H,10H～FFH中的若干个中断号。软件 中断又可分为BIOS中断、DOS中断。
CPU中断
PC机 256种 中断
硬件中断 可屏蔽中断 (外部中断) 非屏蔽中断
软件中断 BIOS中断 (内部中断)
DOS中断
DOS专用中断 DOS保留中断 用户可用DOS中断 用户可开发的中断
系统中断的分类
软件中断（INT n指令） NMI
非屏蔽中断请求
CPU中断逻辑
INTR
CPU中断
中 断
可 屏
系统中断的分类
④ 28H～3FH型中断 也为DOS专用,Microsoft公司没有公 开这类中断的功能。但是,一些醉心钻研DOS的专家们,仍然 破译出一些有价值的信息。例如:INT 33H为鼠标器调用。

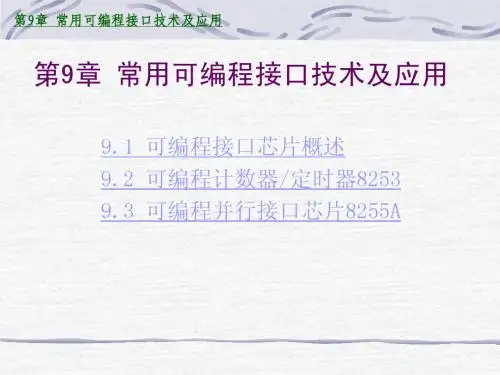

微机原理 第9章 常用可编程接口技术及应用
第9章 常用可编程接口技术及应用
8253方式0
三种情况时序波形：
第9章 常用可编程接口技术及应用
2．方式1（可重触发单稳态方式）
• 输出单个负脉冲信号，脉冲的宽度可通过编程来设定。 • 当写入控制字后，输出端OUT变为高电平，并保持高电平状态。 然后写入计数初值，只有在GATE信号的上升沿之后的下一个 CLK脉冲的下降沿，才将计数初值寄存器内容装入减1计数寄 存器，同时OUT端变为低电平。然后计数器开始减1计数，当 计数值减到0时，OUT端变为高电平。 • 在OUT端输出低电平期间，又来一个门控信号上升沿触发，则 在下一个CLK脉冲的下降沿,重新将计数初值寄存器内容装入 减1计数寄存器，并开始计数，OUT端保持低电平，直至计数 值减到0时，OUT端变为高电平。 • 在计数期间CPU又送来新的计数初值，不影响当前计数过程。 一直等到下一次GATE信号的触发，才会将新的计数初值装入， 并以新的计数初值开始计数过程。
第9章 常用可编程接口技术及应用
8253方式3 三种情况时序波形：
第9章 常用可编程接口技术及应用
5．方式4（软件触发的选通信号发生器） • 采用方式4，可产生单个负脉冲信号，负脉冲宽 度为一个时钟周期。写入控制字后，OUT端变为 高电平，若GATE为高电平，当写入计数初值后， 在下一个CLK的下降沿将计数初值寄存器内容装 入减1计数寄存器，并开始减1计数，当减1计数 寄存器的值为0时，OUT端输出低电平，经过一个 CLK时钟周期，OUT端输出高电平。 • 如果在计数时，又写入新的计数值，则在下一个 CLK的下降沿此计数初值被写入减1计数寄存器， 并以新的计数值作减1计数。
第9章 常用可编程接口技术及应用
9.2 可编程计数器／定时器8253
微型计算机原理及应用第9章输入输出和接口技术资料
8
1.2 接口控制原理
（2）串行数据传送
串行数据传送是将构成字符的每个二进制数据位， 按一定的顺序逐位进行传送的方式。 串行数据传送主要用于远程终端或经过公共电话 网的计算机之间的通信。 远距离数据传送采用串行方式比较经济，但串行 数据传送比并行数据传送控制复杂。
9
1.2 接口控制原理
异步串行通信协议规定字符数据的传送格式：
11
1.2 接口控制原理

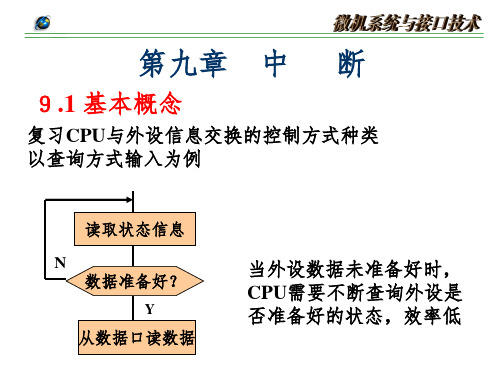

2. 传送控制方式 传送控制方式有查询、中断和DMA3种。 （1）查询方式
在查询方式下，CPU需要完成以下操作： (1)CPU向接口发出传送命令，输入数据或输出数据； (2)中央处理器查询外设是否允许传送？
在查询方式下，中央处理器需要花费较多的时间去不 断地“询问” 外设，外设的接口电路处于被动状态。
1.1 接口的功能
1.接口的一般定义
接口是一组电路，是中央处理器与存储器、输入 输出设备等外设之间协调动作的控制电路。 接口电路并不局限在中央处理器与存储器或外设 之间，也可在存储器与外设之间，如直接存储器存取 DMA接口就是控制存储器与外设之间数据传送的电路。
4
1.1 接口的功能 2.
接口电路的作用就是将来自外部设备的数据信号
状态设置和存储电路主要由一组数据寄存器构成， 中央处理器和外设就是根据状态寄存器的内容进行 协调动作的。 数据存储和缓冲电路也是一组寄存器，用于暂存 中央处理器和外设之间传送的数据，以完成速度匹配 工作。 7
1.2 接口控制原理
1.数据传送方式 （1）并行数据传送 在微机系统内，如，大系统部件之间的数据传送 都采用并行数据传送方式。 并行数据的每一位都对应独立的传输线路，所以 数据传送速度快，但线路多，一般只用于较短距离的 数据传送。
微型计算机原理(第5版)第9章输入输出方法及常用的接口电路
第9章 输入输出方法及常用的接口电路
图9.5 典型的DMA传送流程图
28
第9章 输入输出方法及常用的接口电路
为进一步说明DMA的传送过程，图9.6给出了DMA控制器 与CPU、外设接口、存储器间相互应答联系的信号。
29
第9章 输入输出方法及常用的接口电路
图9.6 DMA传送原理示意图
30
第9章 输入输出方法及常用的接口电路
10
第9章 输入输出方法及常用的接口电路
3．控制端口 控制端口用于存放CPU对外设或接口的控制信息，控制外 设或接口的工作方式。 图9.2所示为一个通用I/O接口电路的基本结构框图。
11
第9章 输入输出方法及常用的接口电路
图9.2 通用I/O接口电路的基本结构框图
12
第9章 输入输出方法及常用的接口电路
19
第9章 输入输出方法及常用的接口电路
图9.3 无条件数据传送
20
第9章 输入输出方法及常用的接口电路
2．有条件传送 传送方式如图9.4所示。CPU在传送数据之前需要检查外 围设备的状态，若设备已“准备就绪”，则可以进行数据传送。 采用这种方式传送数据，一般需要三个步骤： (1) 将描述外围设备工作状态的信息(如“准备好”)——状 态字读入CPU相应的寄存器中。 (2) 检测相应的状态位，以检查外围设备收发数据的准备 工作是否“准备就绪”。 (3) 若外围设备没有“准备就绪”，则重复执行(1)、(2)步 骤，等待“准备就绪”；若外围设备“准备就绪”，则执行预 定的数据传送。
为了使DMA的过程能正确进行，DMAC启动工作以前， 应事先预置以下初始化信息：
(1) 给DMAC中的地址寄存器及计数长度寄存器设置数据 传输所用的源、目标内存首地址及传送数据的字数长度。
第9章_微机原理与接口技术答案欧青立编
第9章微机中断技术习题9.1 简述一般中断系统的组成和功能。
【参考答案】处理器内部应有中断请求信号的检测电路，输出中断响应信号，保存断点的逻辑，转向中断处理程序的逻辑，中断返回逻辑。
系统中要有一中断控制器，管理多个中断源，提供处理机所需的中断处理信息。
系统中请求中断处理的I/O接口电路要有提供中断请求信号及接收中断响应信号的逻辑。
9.2 什么是中断？简述一个中断的全过程。
【参考答案】中断是指在CPU正常运行程序时，由于内部或外部某个非预期事件的发生，使CPU暂停正在运行的程序，而转去执行处理引起中断事件的程序，然后返回被中断了的程序，继续执行被暂停的程序的过程。
当外设准备好向CPU传送数据或已准备就绪接收CPU的数据，或者有某些紧急情况需要CPU处理时，外设向CPU发出中断请求。
CPU接收到中断请求，在一定条件下，暂且停止执行当前的主程序，转到中断服务程序为外设服务；服务结束后返回并继续执行主程序。
微机的中断过程包括中断请求、中断响应、保护断点与现场、中断服务和中断返回等5个环节。
9.3 确定中断的优先级有哪两种方法？各有什么优缺点？IBM PC系列微机中断判优使用的是什么方法？【参考答案】确定中断的优先级有软件查询和硬件排队两种方法。
硬件排队方法中常用的是矢量中断方法。
软件查询方法所需电路比较简单：一是要把外设的中断请求触发器组合成一个端口供CPU查询，二是要将各外设的中断请求信号相或后作为CPU的中断请求信号送INTR引脚。
在外设数量较多时．这位查询转人中断服务所耗费的时间较长。
硬件优先权排队方法电路较复杂，要求外没不仅发出中断请求信号，而且还需提供设备的中断矢量(也称中断类型号)，该矢量与中断服务程序地址有关，CPU接收该矢量后可以转入中断服务程序。
这种方法中断响应速度快。
IBM PC系列微机中采用硬件优先权排队电路，具体来说，IBM PC系列微机中断判优采用的矢量中断方法。
IBM PC系列微机中断判优用的是中断控制器8259A，其内部集成了可编程改变的请求优先级电路及编码比较电路，既可以处理中断的优先级、也可以处理中断嵌套的优先级。
微型计算机课件 第9章 输入输出方法及常用的接口电路
(3) 数据缓冲电路：接口电路输入/输出的数据、控制及状 态信息都是通过此缓冲电路传送的，它和系统的数据总线相连， 能起隔离、缓冲作用。
并不是所有接口都具备上述全部功能的。接口需要哪些功 能取决于I/O设备的特点，有的还需要专用的I/O接口电路。
I/O接口电路按不同方式分类主要有以下几种： (1) 按数据传送方式分类，可分为并行接口和串行接口； (2) 按功能选择的灵活性分类，可分为可编程接口和不可 编程接口； (3) 按通用性分类，可分为通用接口和专用接口； (4) 按数据控制方式分类，可分为程序型接口和 DMA(Direct Memory Access)型接口。程序型接口一般都可采 用程序中断的方式实现主机与I/O设备间的信息交换。DMA型 接口用于连接高速的I/O设备如磁盘、光盘等大信息量的传输。
9.1.3 I/O接口的其他功能 1．对信号的形式和数据格式进行交换与匹配 CPU只能处理数字信号，信号的电平一般在0～5 V之间，
而且提供的功率很小。而外部设备的信号形式是多种多样的， 有数字量、模拟量(电压、电流、频率、相位)、开关量等。所 以，在输入输出时，必须将信号转变为适合对方需要的形式。 如将电压信号变为电流信号，弱电信号变为强电信号，数字信 号变为模拟信号，并行数据变为串行数据。
2．提供信息相互交换的应答联络信号 计算机执行指令时所完成的各种操作都是在规定的时钟信 号下完成的，并有一定的时序。而外部设备也有自己的定时与 逻辑控制，通常与CPU的时序是不相同的。外设接口就需将外 设的工作状态(如“忙”、“就绪”、“中断请求”)等信号及 时通知CPU，CPU根据外设的工作状态经接口发出各种控制信 号、命令及传递数据，接口不仅控制CPU送给外设的信息，也 能缓存外设送给CPU的信息，以实现CPU与外设间信息符合时 序的要求，并协调地工作。
