弹性力学第一章.

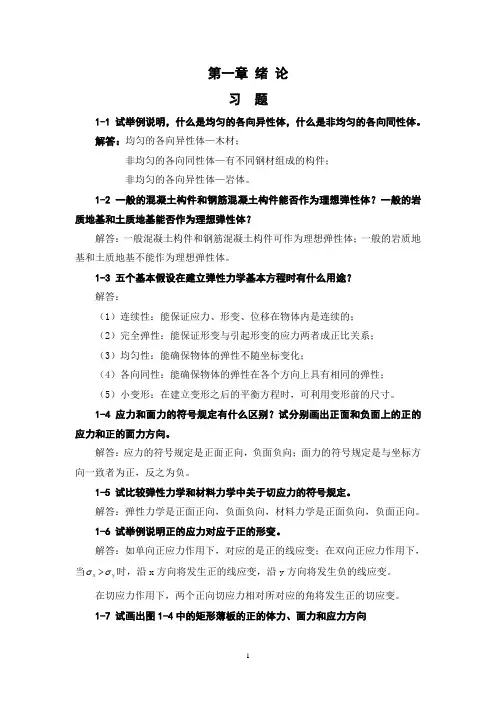

弹性力学1
第一章 绪 论
习 题
1-1 试举例说明，什么是均匀的各向异性体，什么是非均匀的各向同性体。
解答：均匀的各向异性体—木材；
非均匀的各向同性体—有不同钢材组成的构件；
非均匀的各向异性体—岩体。
1-2 一般的混凝土构件和钢筋混凝土构件能否作为理想弹性体？一般的岩质地基和土质地基能否作为理想弹性体？
解答：一般混凝土构件和钢筋混凝土构件可作为理想弹性体；一般的岩质地基和土质地基不能作为理想弹性体。
1-3 五个基本假设在建立弹性力学基本方程时有什么用途？ 解答：
（1）连续性：能保证应力、形变、位移在物体内是连续的；
（2）完全弹性：能保证形变与引起形变的应力两者成正比关系；
（3）均匀性：能确保物体的弹性不随坐标变化；
（4）各向同性：能确保物体的弹性在各个方向上具有相同的弹性；
（5）小变形：在建立变形之后的平衡方程时，可利用变形前的尺寸。
1-4 应力和面力的符号规定有什么区别？试分别画出正面和负面上的正的应力和正的面力方向。
解答：应力的符号规定是正面正向，负面负向；面力的符号规定是与坐标方向一致者为正，反之为负。
1-5 试比较弹性力学和材料力学中关于切应力的符号规定。
解答：弹性力学是正面正向，负面负向，材料力学是正面负向，负面正向。
1-6 试举例说明正的应力对应于正的形变。
解答：如单向正应力作用下，对应的是正的线应变；在双向正应力作用下，当y x σσ>时，沿x 方向将发生正的线应变，沿y 方向将发生负的线应变。
在切应力作用下，两个正向切应力相对所对应的角将发生正的切应变。
1-7 试画出图1-4中的矩形薄板的正的体力、面力和应力方向。
弹性力学第一章
第一章 教学参考资料（一）本章的学习要求及重点1．弹性力学的研究内容，及其研究对象和研究方法，认清他们与材料力学的区别。
2．弹性力学的几个主要物理量的定义、量纲、正负方向及符号规定等，及其与材料力学相比的不同之处。
3．弹性力学的几个基本假定，及其在建立弹性力学基本方程时的应用。
（二）本章内容提要1．弹性力学的内容─弹性力学研究弹性体由于受外力作用、边界约束或温度改变等原因而发生的应力、形变和位移。
2．弹性力学中的几个基本物理量：体力—— 分布在物体体积内的力、记号为,,,x y z f f f 。
量纲为L -2MT -2，以坐标正向为正。
面力—— 分布在物体表面上的力，记号为,,,x y z f f f 。
量纲为L -2MT -2 ，以坐标正向为正。
应力—— 单位截面面积上的内力，记号x xy στ⋯⋯，量纲为L -2MT -2，以正面正向为正，负面负向为正；反之为负。
形变—— 用线应变, x y εε和切应变xy γ表示，量纲为1，线应变以伸长为正，切应变以直角减小为正。
位移—— 一点位置的移动，记号为,,u v w ，量纲为L ，以坐标正向为正。
3．弹性力学中的基本假定理想弹性体假定—连续性，完全弹性，均匀性，各向同性。
小变形假定。
4．弹性力学问题的研究方法已知：物体的边界形状，材料性质，体力,边界上的面力或约束。
求解：应力、形变和位移。
解法：在弹性体区域V 内，根据微分体上力的平衡条件，建立平衡微分方程；根据微分线段上应变和位移的几何条件，建立几何方程；根据应力和应变之间的物理条件，建立物理方程。
在弹性体边界S 上，根据面力条件，建立应力边界条件，根据约束条件，建立位移边界条件。
然后在边界条件下，求解区域内的微分方程，得出应力、形变和位移。
（三）弹性力学的发展简史与其他任何学科一样，从这门力学的发展史中，我们可以看出人们认识自然的不断深化的过程：从简单到复杂，从粗糙到精确，从错误到正确的演变历史。

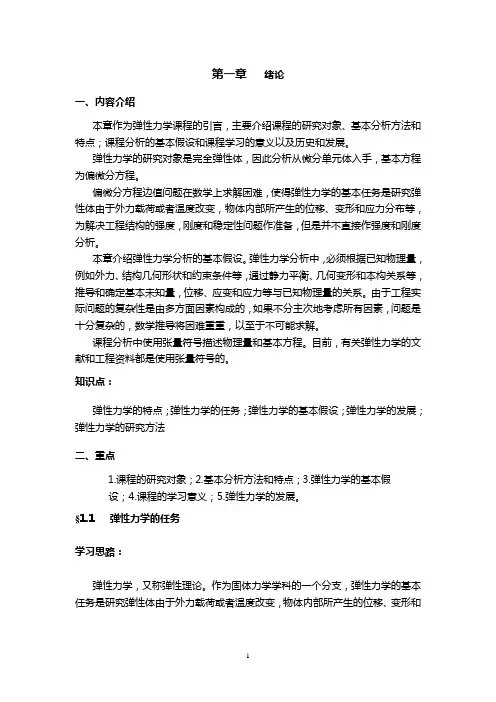

弹性力学 第一章 绪论
第一章绪论一、内容介绍本章作为弹性力学课程的引言，主要介绍课程的研究对象、基本分析方法和特点；课程分析的基本假设和课程学习的意义以及历史和发展。
弹性力学的研究对象是完全弹性体，因此分析从微分单元体入手，基本方程为偏微分方程。
偏微分方程边值问题在数学上求解困难，使得弹性力学的基本任务是研究弹性体由于外力载荷或者温度改变，物体内部所产生的位移、变形和应力分布等，为解决工程结构的强度，刚度和稳定性问题作准备，但是并不直接作强度和刚度分析。
本章介绍弹性力学分析的基本假设。
弹性力学分析中，必须根据已知物理量，例如外力、结构几何形状和约束条件等，通过静力平衡、几何变形和本构关系等，推导和确定基本未知量，位移、应变和应力等与已知物理量的关系。
由于工程实际问题的复杂性是由多方面因素构成的，如果不分主次地考虑所有因素，问题是十分复杂的，数学推导将困难重重，以至于不可能求解。
课程分析中使用张量符号描述物理量和基本方程。
目前，有关弹性力学的文献和工程资料都是使用张量符号的。
知识点：弹性力学的特点；弹性力学的任务；弹性力学的基本假设；弹性力学的发展；弹性力学的研究方法二、重点1.课程的研究对象；2.基本分析方法和特点；3.弹性力学的基本假设；4.课程的学习意义；5.弹性力学的发展。
§1.1 弹性力学的任务学习思路：弹性力学，又称弹性理论。
作为固体力学学科的一个分支，弹性力学的基本任务是研究弹性体由于外力载荷或者温度改变，物体内部所产生的位移、变形和应力分布等，为解决工程结构的强度，刚度和稳定性问题作准备，但是并不直接作强度和刚度分析。
构件承载能力分析是固体力学的基本任务，但是对于不同的学科分支，研究对象和方法是不同的。
弹性力学的研究对象是完全弹性体，包括构件、板和三维弹性体，比出材料力学和结构力学的研究范围更为广泛。
弹性是固体的基本属性。
而"完全弹性"，则是对实际弹性体的抽象。
弹性力学与材料力学的研究内容和基本任务是基本相同的，研究对象也是近似的，但是研究方法却有比较大的差别。
弹性力学简明教程 第一章绪论
[例1] 满载均荷简支梁
q
M
I
y
z
x
y
Qs ; I zb
y
0
公式成立的条件
Ｌ＞５ｈ； Ｌ—梁的垮长；ｈ—梁高；
q
y
x
x
2
y
z
My
I
Z
y y 3 q (4 2 ) h h 5
QS I zb
q y 2y 2 y (1 )(1 ) 2 h h
三、应变：
过该点取三个正交微分线段研究,如图所示： y dy 1.线应变:
(1)应变分量
沿x方向
dy
dx dz
x
dx
dx dx
沿y方向
z
dz
y
dy dy
沿z方向
z
dz dz
线应变符号规定 伸长为正缩短为负。(与正应力的正负号规定相对应） 2、剪应变： 概念与材料力学相同。 (1)剪应变分量
1.一点的位移 (1) 位移分量: 沿 x方向 : u (2)位移的符号规定
沿 y方向 : v 沿 z方向 : w
沿坐标轴正向为正,负 向为负。 y
P
五.已知量和待求量
(1)已知量
o
v
w
x
u z 物体的形状、尺寸、体力、面力、约束情况、 材料的物理常数。
(2)待求量 应力、应变、位移共15个。
• §1.1 弹性力学研究的内容
一. 弹性力学的作用
材料力学的局限性：材力研究仅限于杆件，弹性力 学研究弹性体，材力一些假设不够合理。
第一章 弹性力学的基本理论
学习弹性力学的目的
理解和掌握弹性力学的基本理论、基本概念、基本 方程、基本解法。 能够阅读弹性力学相关文献，并应用已有解法为工 程服务。 能够将所学的弹性力学知识应用于近似解法－变分 法、差分法和有限单元法的理解。 为进一步学习固体力学的其它分支学科打下基础。
v v y dy dy v dy v y dy y
y
同样，可以列出另两个力矩平衡方程。得出
yz zy , zx xz , xy yx
机自学院安全断裂分析研究室
应力张量
是对称的二阶张量
x xy xz yx y yz zx zy z
过一点任意截面上的应力分量，完全由该点的应 力张量唯一地确定。即一点的应力状态是用该点的应 力张量表示的。
机自学院安全断裂分析研究室
弹性力学的发展史 自学
机自学院安全断裂分析研究室
弹性力学中的几个基本概念
外力 体积力：分布在物体体积内的力，如重力和惯性力 表面力：作用在物体表面的力，可以是分布力，也 可以是集中力
z
Q Z V X P
X
z
Q Z F Y P S
F Y
o
Q F V 0 V lim
x
y
o
Q F S 0 S lim
x
y
机自学院安全断裂分析研究室
内力、应力及应力张量
物体在外力的作用下，伴随变形而同时在物体内
产生抵抗变形的力，称为内力。
Ⅱ
F2
F1 — Ⅱ部分物体对Ⅰ部分物体的作用力
F1
F2 — Ⅰ部分物体对Ⅱ部分物体的作用力 F1 和F2 大小相等，方向相反。
弹性力学-应力和应变
σ x τ xy τ xz σ xx σ xy σ xz τ xy σ y τ yz 或σ xy σ yy σ yz τ z τ yz σ z σ xz σ yz σ zz
写法： 采用张量下标记号的应力写法 写法： 把坐标轴x、 、 分别 把坐标轴 、y、z分别 表示， 用x1、x2、x3表示， 或简记为x 或简记为 j (j=1,2,3),
s j = σ j −σm, ( j = 1,2,3)
应力偏张量也有三个不变量： 应力偏张量也有三个不变量：
(3 −13)
J1 = s1 + s2 + s3 = σ1 +σ2 +σ3 −3σM = 0 1 2 2 2 J2 = −(s1s2 + s2s3 + s3s1) = (s1 + s2 + s3 ) 2 J3 = s1s2s3
3
偏张量的第二不变量 J2 有关。 有关。
四、等效应力 1.定义： 定义： 定义 相等的两个应力状态的力学效应相同， 如果假定 J2相等的两个应力状态的力学效应相同，那么
对一般应力状态可以定义： 对一般应力状态可以定义：
σ ≡ 3J2 =
1 2
(σ1 −σ2 )2 + (σ2 −σ3 )2 + (σ3 −σ1)2
三、等斜面上的应力 等斜面：通过某点做平面 ，该平面的法线与三个应力主轴
夹角相等 坐标轴与三个应力主轴一致， 设在这一点取 x1, x2 , x3 坐标轴与三个应力主轴一致， σ 3 则等斜面法线的三个方向余弦为
l1 = l2 = l3 =1/ 3
(3 − 20)
八面体面： 八面体面：
满足（3-20）式的面共有八个，构成 满足（ 20）式的面共有八个， 一个八面体，如图所示。 一个八面体，如图所示。 等斜面常也被叫做八面体面。 等斜面常也被叫做八面体面。 若八面体面上的应力向量用F 表示，则按（ 若八面体面上的应力向量用F8表示，则按（3-3）式有 1 2 2 2 2 2 2 2 F = (σ1l1) + (σ2l2 ) + (σ3l3) = (σ1 +σ2 +σ3 ) (3− 21) 8 3
弹性力学 第1章绪论
如果除上述基本假设以外，还引用某 些补充的假设，例如对于薄板（或薄壳）， 引用补充的几何假设，即直线素假设，这 样的弹性理论也可称为应用弹性理论。
弹性力学的主要对象和基本内容 弹性力学是研究非杆状弹性体(例如板、壳、 挡土墙、堤坝和地基等实体结构)在外力作用下或 由于温度改变等原因所产生的应力、应变和位移。
钱伟长(1912.10.9-2010.7.30)
钱伟长，著名力学家、应用数学家、教育家和 社会活动家。是我国近代力学的奠基人之一。 兼长应用数学、物理学、中文信息学，著述甚 丰。特别在弹性力学、变分原理、摄动方法等领域 有重要成就。早年提出的薄板薄壳非线性内禀统一 理论对欧美的固体力学和理性力学有过重大的影响。 创办了我国第一个力学研究室，筹建了中国科学院 力学研究所和自动化研究所。长期从事高等教育领 导工作，为培养我国科学技术人才作出重要贡献。 社会活动十分活跃，积极推动了祖国的统一大业。
弹性力学的任务 分析各种结构物或其构件在弹性阶段的应力和位移
校核它们是否具有所需的强度和刚度
寻求或改进它们的计算方法
材料力学与弹性力学的区别 在材料力学中研究杆状构件，除了从静力学、 几何学、物理学三方面进行分折以外，大多还需 要引用一些关于构件的应变状态或应力分布的假 定，这就大大简化了数学推演。但是，得出的解 答有时是近似的。在弹性力学中研究杆状构件一 般都不引进那些假定。因此，得出的结果就比较 精确，其解可以用来校核材料力学所得出的近似 解答。
弹性力学的基本假设与材料力学完全相 同，但是在研究方法上有较大的差别，主要 体现在
研究对象：材料力学研究的主要是杆件；而弹性 力学研究的是块、板、壳等复杂结构。 研究方法：材料力学主要是借助一些平面假设， 在构件分析中简化了数学推导，或者说舍弃了数学 严格性，但在保证精度的前提下为工程计算提供了 简便算法；而弹性力学则是数学严格的。故有时本 学科亦称为弹性结构的数学理论。
第一章 弹性力学的内容和基本概念
第一章 弹性力学的内容和基本概念1、均匀性假设：物体各部分物理性质都是相同的，不随坐标位置的变化而变化。
连续性假设：物体所有物理量均为物体空间的连续函数。
各向同性假设：物体的弹性常数将不随坐标方向的改变而变化。
完全弹性假设：研究对象的材料弹性常数不随应力或应变的变化而改变。
小变形假设：忽略位移等分量的高阶小量，使基本方程成为线性的偏微分方程组。
无初始应力假设：弹性力学求解的应力仅仅是外力或者温度改变而产生的。
2.弹性力学是研究物体在弹性范围内由于外载荷作用或物体温度改变而产生的应力、应变和位移。
3.弹性力学除了研究杆件外，还研究平面问题和空间问题，在研究这些问题时，并不采用变形或应力分布之类的假设，由于结构和受力的复杂性，以无限小的单元体作为研究和分析问题的出发点，并由力平衡方程、几何方程和物理方程等构成数学-力学问题求解。
4.在相互垂直平面上，切应力成对存在且数值相等，两者都垂直于两个平面的交线，方向则共同指向或共同背离这一交线。
这就是（剪）切应力互等定理。
5.平面问题可分为平面应力问题和平面应变问题。
（1）当弹性体的一个方向尺寸很小，例如薄板，在板的边缘有平行于板面并沿板厚均匀分布的力作用。
六个应力分量只剩下平行于xOy 面的三个应力分量，即x σ、y σ、xy τ，而且它们只是坐标x ，y 的函数，与z 无关。
这类问题称作平面应力问题。
（2）当弹性体的一个方向尺寸很大，例如很长的柱形体。
在柱形体的表面上，有平行于横截面而不沿长度变化的外力。
六个应力分量只剩下四个，即x σ、y σ、z σ、xy τ，这类问题称作平面应变问题。
6.相容方程是在按应力求解平面问题时,平衡微分方程中包含三个应力分量,而方程有两个,因此需要从几何和物理方程中导出一个只含有应力分量的补充方程,就这样导出了相容方程.其作用是作为求解应力函数的补充方程,并作为应力分量应当满足的条件之一。
7.圣维南原理：如果把物体的一小部分边界上的面力，变换为分布不同但静力等效的面力（主矢量相同，对于同一点的主矩也相同），那么， 近处的应力分布将有显著的改变，但是远处所受的影响可以忽略不计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 教学参考资料
（一）本章的学习要求及重点
1．弹性力学的研究内容，及其研究对象和研究方法，认清他们与材料力学的区别。
2．弹性力学的几个主要物理量的定义、量纲、正负方向及符号规定等，及其与材料力学相比的不同之处。
3．弹性力学的几个基本假定，及其在建立弹性力学基本方程时的应用。
（二）本章内容提要
1．弹性力学的内容─弹性力学研究弹性体由于受外力作用、边界约束或温度改变等原因而发生的应力、形变和位移。
2．弹性力学中的几个基本物理量：
体力—— 分布在物体体积内的力、记号为,,,x y z f f f 。
量纲为L -2MT -2，以坐标正向为正。
面力—— 分布在物体表面上的力，记号为,,,x y z f f f 。
量纲为L -2MT -2 ，以坐标正向为正。
应力—— 单位截面面积上的内力，记号x xy στ⋯⋯，量纲为L -2MT -2，以正面正向为正，负面负向为正；反之为负。
形变—— 用线应变, x y εε和切应变xy γ表示，量纲为1，线应变以伸长为正，切应变以直角减小为正。
位移—— 一点位置的移动，记号为,,u v w ，量纲为L ，以坐标正向为正。
3．弹性力学中的基本假定
理想弹性体假定—连续性，完全弹性，均匀性，各向同性。
小变形假定。
4．弹性力学问题的研究方法
已知：物体的边界形状，材料性质，体力,边界上的面力或约束。
求解：应力、形变和位移。
解法：在弹性体区域V 内，
根据微分体上力的平衡条件，建立平衡微分方程；根据微分线段上应变和位移的几何条件，建立几何方程；根据应力和应变之间的物理条件，建立物理方程。
在弹性体边界S 上，根据面力条件，建立应力边界条件，根据约束条件，建立位移边界条件。
然后在边界条件下，求解区域内的微分方程，得出应力、形变和位移。
（三）弹性力学的发展简史
与其他任何学科一样，从这门力学的发展史中，我们可以看出人们认识自然的不断深化的过程：从简单到复杂，从粗糙到精确，从错误到正确的演变历史。
许多数学家、力学家和实验工作者做了幸勤的探索和研究工作，使弹性力学理论得以建立，并且不断地深化和发展。
1．发展初期（约于1660~1820）— 这段时期主要是通过实验探索了物体的受力与变形之间的关系。
1678年，胡克通过实验，发现了弹性体的变形与受力之间成比例的规律。
1807年，杨做了大量的实验，提出和测定了材料的弹性模量。
伯努利（1705）和库仑（1776）研究了梁的弯曲理论。
一些力学家开始了对杆件等的研究分析。
2．理论基础的建立（约于1821~1855）—这段时间建立了线性弹性力学的基本理论，并对材料性质进行了深入的研究。
纳维（1820）从分子结构理论出发，建立了各向同性弹性体的方程，但其中只含一个弹性常数。
柯西（1820－1822）从连续统模型出发，建立了弹性力学的平衡（运动）微分方程、几何方程和各向同性的广义胡克定律。
格林（1838）应用能量守衡定律，指出各向异性体只有21个独立的弹性常数。
此后，汤姆逊由热力学定理证明了上述结果。
同时拉梅等再次肯定了各向同性体只有两个独立的弹性常数。
至此，弹性力学建立了完整的线性理论，弹性力学问题已经化为在给定边界条件下求解微分方程的数学问题。
3．线性理论的发展时期（约于185~1907）在这段时期，数学家和力学家应用已建立的线性弹性理论，去解决大量的工程实际问题，并由此推动了数学分析工作的进展。
圣维南（1854~1856）发表了关于柱体扭转和弯曲的论文，并提出了圣维南原理。
艾里（1862）提出了应力函数，以求解平面问题。
赫兹（1882）求解了接触问题。
克希霍夫（1850及以后）解决了平板的平衡和震动问题。
还有，爱隆对薄壳作了一系列工作等等。
弹性力学在这段时期得到了飞跃的发展。
4．弹性力学更深入的发展时期（1907~至今）1907年以后，非线性弹性力学迅速地发展起来。
卡门（1907）提出了薄板的大挠度问题；卡门和钱学森提出了薄壳的非线性稳定问题；力学工作者还提出了大应变问题，非线性材料问题（如塑性力学等）等等。
同时，线性弹性力学也得到进一步的发展，出现了许多分支学科，如薄壁构件力学、薄壳力学、热弹性力学、粘弹性力学、各向异性弹性力学等。
弹性力学的解法也在不断地发展。
首先是变分法（能量法）及其应用的迅速发展。
贝蒂（1872）建立了功的互等定理，卡斯蒂利亚诺（1873~1879）建立了最小余能原理，以后为了求解变分问题出现了瑞利－里茨（1877，1908）法，伽辽金法（1915）。
此外，赫林格和瑞斯纳（1914，1950）提出了两类变量的广义变分原理，胡海昌和鹫津（1954，1955）提出了三类变量的广义变分原理。
其次，数值解法也广泛地应用于弹性力学问题。
迈可斯（1932）提出了微分方程的差分解法，并得到广泛应用。
在20世纪30年代及以后，出现了用复变函数的实部和虚部分别表示弹性力学的物理量，并用复变函数理论求解弹性力学问题的方法，萨文和穆斯赫利什维利作了大量的研究工作，解决了许多孔口应力集中等问题。
1946年之后，又出现了有限单元法，并且得到迅速的发展和应用，成为现在解决工程结构分析的强有力的工具。
弹性力学及有关力学分支的发展，为解决现代复杂工程结构的分析创造了条件，并促进了技术的进步和发展。
（四）弹性力学的主要解法
1．解析法─根据弹性体的静力学、几何学、物理学等条件，建立区域内的微分方程组和边界条件，并应用数学分析方法求解这类微分方程的边值问题，得出的解答是精确的函数解。
2．变分法（能量法）─根据变形体的能量极值原理，导出弹性力学的变分方程，并进行求解。
这也是一种独立的弹性力学问题的解法。
由于得出的解答大多是近似的，所以常将变分法归入近似的解法。
3．差分法─是微分方程的近似数值解法。
它将弹力中导出的微分方程及其边界条件化为差分方程（代数方程）进行求解。
4．有限单元法─是近半个世纪发展起来的非常有效、应用非常广泛的数值解法。
它
首先将连续体变换为离散化结构，再将变分原理应用于离散化结构，并使用计算机进行求解的方法。
5．实验方法─模型试验和现场试验的各种方法。
对于许多工程实际问题，由于边界条件、外荷载及约束等较为复杂，所以常常应用近似解法─变分法、差分法、有限单元法等求解。
