555定时器多谐波电路Multisim仿真

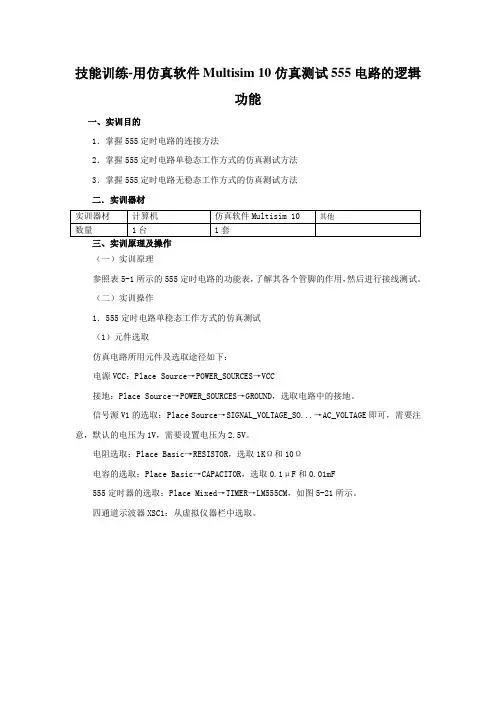

技能训练-用仿真软件Multisim 10仿真测试555电路的逻辑功能
技能训练-用仿真软件Multisim 10仿真测试555电路的逻辑功能一、实训目的1．掌握555定时电路的连接方法2．掌握555定时电路单稳态工作方式的仿真测试方法3．掌握555定时电路无稳态工作方式的仿真测试方法二．实训器材（一）实训原理参照表5-1所示的555定时电路的功能表，了解其各个管脚的作用，然后进行接线测试。
（二）实训操作1．555定时电路单稳态工作方式的仿真测试（1）元件选取仿真电路所用元件及选取途径如下：电源VCC：Place Source→POWER_SOURCES→VCC接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。
信号源V1的选取：Place Source→SIGNAL_VOLTAGE_SO...→AC_VOLTAGE即可，需要注意，默认的电压为1V，需要设置电压为2.5V。
电阻选取：Place Basic→RESISTOR，选取1KΩ和10Ω电容的选取：Place Basic→CAPACITOR，选取0.1μF和0.01mF555定时器的选取：Place Mixed→TIMER→LM555CM，如图5-21所示。
四通道示波器XSC1：从虚拟仪器栏中选取。
图5-21 555定时器的选取（2）电路组成若以555定时器的TRI端作为触发信号的输入端；电阻R1、R2和C1组成充放电电路，电压源Vcc经电阻R1、R2给电容C1充电，电容C1经R2、内部的放电管对地放电，这样就构成了单稳态触发器。
仿真电路如图5-22所示。
图中，从Multisim 10中调出的555定时器LM555CM上标注的含义为:VCC:电源端；GND：接地端；RST：复位端；DIS：放电端；THR：高电平触发端；TRI：低电平触发端；CON：控制电压端；OUT：输出端图5-22 由555定时器构成的单稳态触发器（3）仿真分析打开仿真开关，进行仿真测试。
电路的输入信号采用正弦信号，输入输出波形用4通道示波器XSC1检测。
数字电子技术实验4.8 555时基电路应用的Multisim仿真实验
高
1
>(2/3)VCC <(1/3)VCC
高
导通 不变 截止 截止
图4-68 555定时器内部框图及管脚图
实验4.8 555时基电路应用
三、实验原理
图4-69 555构成的单稳态触发器 Tw＝1.1RC
实验4.8 555时基电路应用
三、实验原理
图4-70 555构成的多谐振荡器电路图及波形图 T=Tw1+Tw2， Tw1=0.7（R1+R2）C， Tw2=0.7R2C
4 RST
OUT 3
7 DIS
6 THR
2 TRI
5 CON
C2 0.01µF
GND
1
LM555CM
XSC1
G T A BC D
图4-76 单稳态触发器仿真电路图
图4-77 单稳态触发器仿真波形图
实验4.8 555时基电路应用
四、计算机仿真实验内容
VCC 5V
R1
100kΩ Key=A
50 %
R2
实验4.8 555时基电路应用
三、实验原理
图4-71 555构成的施密特触发器 图4-72 波形变换图
图4-73 电压传输特性
实验4.8 555时基电路应用
四、计算机仿真实验内容
R1
D1
R2
5.1kΩ 1N4148 1kΩ
C1 0.01µF
V1 5kHz 5V
C 0.1µF
ห้องสมุดไป่ตู้
VCC 5V
8
U1
VCC
XSC1
G T A BC D
图4-82 施密特触发器波形图
D1
C 1N4148
V1 5 Vpk 1kHz 0°

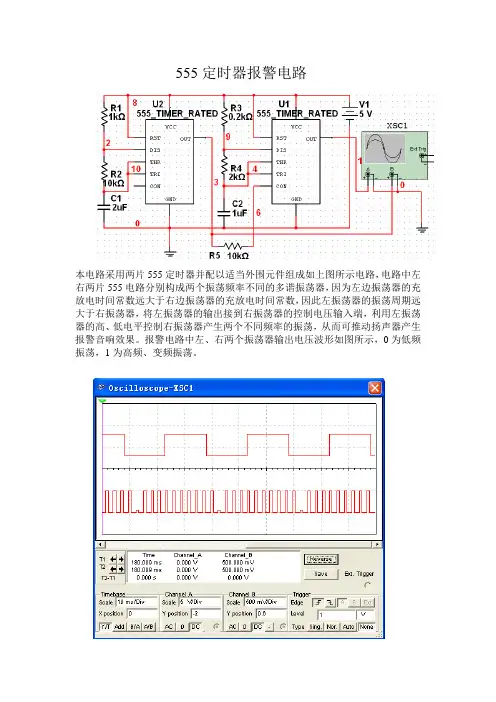

Multisim555定时器报警电路仿真
555定时器报警电路
本电路采用两片555定时器并配以适当外围元件组成如上图所示电路，电路中左右两片555电路分别构成两个振荡频率不同的多谐振荡器，因为左边振荡器的充放电时间常数远大于右边振荡器的充放电时间常数，因此左振荡器的振荡周期远大于右振荡器，将左振荡器的输出接到右振荡器的控制电压输入端，利用左振荡器的高、低电平控制右振荡器产生两个不同频率的振荡，从而可推动扬声器产生报警音响效果。
报警电路中左、右两个振荡器输出电压波形如图所示，0为低频振荡，1为高频、变频振荡。
(完整word版)555定时器应用电路的设计与调试
项目十二 555定时器应用电路的设计与调试班 级 实验时间成 绩姓 名 学 号 指导老师一、实践目标1．能分析说明555定时器的内部结构、引脚功能；2．能按照要求选用555定时器及其它元器件组成多谐振荡器、施密特触发器、单稳态触发器；并能熟练测量、调整555定时器应用电路参数，分析和排除常见故障。
3．爱护工具、器材、整理、清洁、习惯与素养 二、实践设备与材料 1． 工具 2． 器材 3． 仪器仪表 三、实践过程1.555定时器应用电路仿真利用Multisim 软件完成下列电路的仿真，要求如下，结果填入表12－1中。
（1）波形产生电路：利用555定时器及一些辅助元件设计电路，产生频率为100KHz 、占空比可调的脉冲信号。
（2）波形变换电路：利用555定时器设计一波形整形器或变换器完成正弦波或三角波至方波的变换。
表12-3 脉冲信号源电路记录问题答案及理由波形产生电路仿真电路仿真结果输出波形：周期：T=(R1+2R3+2R P)C2\1.43 频率：最大占空比：t w1=T k\T 最小占空比：t w2=t\T波形变换电路仿真电路仿真结果输入波形：输出波形：周期：T=(R1+2R3+2R P)C2\1.43 频率：自我评价小组评价教师评价2.单稳态电路仿真与测试图12-3 555 定时器构成单稳态触发器如果用图12-3所示单稳态电路输出定时时间为1 s 的正脉冲，R = 27 kΩ，试确定定时元件C 的取值，并选择合适的电容。
若定时时间改为5 s 的正脉冲，C = 30uF，试确定定时元件R 的取值。
并通过仿真进行验证。
结果记录在表12-2中。
表12-2 单稳态电路仿真与测试电阻电容仿真波形及脉冲时间时间为1 s 的正脉冲R = 10 kΩC=0.1μF时间为5 s 的正脉冲R =51KΩC=0.1uF自我评价小组评价教师评价3.1kHZ的脉冲信号源电路的设计与制作理解图12-4所示电路，使用555电路为某TTL电路设计一个1kHZ的脉冲信号源。
555定时器仿真实验报告
555定时器仿真实验报告
实验目的：
1. 了解555定时器的工作原理；
2. 掌握555定时器的基本应用；
3. 掌握使用仿真软件进行实验的方法。
实验器材：
1. 电脑；
2. 仿真软件（如Proteus）；
3. 555定时器集成电路。
实验步骤：
1. 打开仿真软件，并创建新的电路图；
2. 在电路图中添加一个555定时器；
3. 为555定时器的引脚添加合适的元件，如电阻、电容等；
4. 设置555定时器的工作模式，如单稳态模式或多谐振荡模式；
5. 设置元件的参数，如电阻和电容的数值；
6. 运行仿真，观察555定时器的输出信号。
实验结果：
根据实验中设置的参数和工作模式，555定时器应该能够正确输出相应的信号。
通过仿真软件可以实时观察到555定时器的输出波形，并可以调整参数进行实时仿真。
实验分析：
通过实验可以发现，555定时器具有较高的稳定性和精确性，能够根据设置的参数生成稳定的时间延迟或者频率信号。
在实际应用中，555定时器常用于计时、频率分频、脉冲调制等电路中。
实验总结：
通过本次实验，我们了解了555定时器的基本工作原理和应用，在仿真软件的帮助下，我们能够更加直观地观察和分析555定时器的输出波形，加深了对555定时器的理解。
在实际应用中，我们需要根据具体的需求选择合适的参数和工作模式，以达到预期的效果。
555定时器（1）单稳态触发器电路及Multisim实例仿真
当电容 C1 上电压超过 3.3V 时，则比较器 CMP1 输出为低电平 L，由于 R=L，S=H，触发 器因处于置位状态而输出高电平 H，一方面经反相器 NOT 输出低电平 L，如下图所示：
7
All rights reserved, NO Spreading without Authorization
2
All rights reserved, NO Spreading without Authorization
Author: Jackie Long
仿真输出脉冲宽度约为 11.0347ms，与理论值非常接近。为了更进一步分析电路的工作 原理，我们用四通道示波器来跟踪如下图所示的三个信号波形：
其波形如下图所示：
Author: Jackie Long
555 定时器电路详解
555 定时器（Timer）因内部有 3 个 5K 欧姆分压电阻而得名，是一种多用途的模数混合 集成电路，它能方便地组成施密特触发器、单稳态触发器与多谐振荡器，而且成本低，性能 可靠 ，在各种领域获得了广泛的应用。
其原理框图如下图所示：
其中，第 2 脚 TRIG（Trigger）为外部低电平信号触发端，第 5 脚为 CONT（Control）为 电压控制端，可通过外接电压来改变内部两个比较器的基准电压，不使用时应将该引脚串入 0.01u 电容接地以防止干扰。第 6 脚 THRES（Threshold）为高电平触发端，第 7 脚 DISCH （Discharge）为放电端，与内部放电三极管的集电极相连，用做定时器时电容的放电。
555 定时器最基本的功能就是定时，实质为一个单稳态触发器，即外加信号一旦到来后， 单稳态触发器可以产生时间可控制的脉冲宽度，这个脉冲的宽度就是我们需要的定时时间。 为更方便地描述 555 定时器的原理，我们首先用下图所示电路来仿真一下单稳态触发器电路：
Multisim14.0软件使用指南(以555定时器为例)
Multisim软件使用步骤新建设计电路图属性设置绘制导线仿真放置元件54321Multisim软件窗口界面认识菜单栏标题栏仪表工具栏标准工具栏设计工具箱元件工具栏仿真工具栏主工具栏电路编辑区视图工具栏探针工具栏电子表格视图状态栏鼠标左键双击Multisim软件图标后，弹出软件界面，然后鼠标左键单击“文件”选择子菜单“设计”弹出软件界面，然后鼠标左键单击“文件”选择子菜单“保存”。
弹出窗口，如下图，选择计算机中的位置，本例中路径F:\software\multisim work，然后在下方文件名的位置处输入文件名“555timer1.ms14”后，鼠标左键选择“保存”。
观察设计工具箱位置处，文件名已经变更，如下图，完成文件保存。
鼠标右键单击电路编辑区（中间白色区域），选择弹出菜单中的属性，或者键盘输入“Ctrl+M”。
将电路图属性对话框中“元器件”标签的“印迹管脚名称（F）”左侧的复选按钮选中打“ ”，然后将“网络名称”标签的“全部显示”左侧单选按钮选中，如下图所示，最后“确定”，完成设置。
框系列中选择“LED”，然后在右侧元器件中选择“LED_green”，然后点击“确定”。
在“电路编辑区”合适位置鼠标左键单击，即可放置“LED”，按照此步骤，依次放置6盏LED灯。
然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Diodes”变更为“Basic”，“系列”内选择“RESISTOR”（电阻），“元器件”内选择“510”，最后鼠标左键“确认”，如下图。
在“电路编辑区”合适位置鼠标左键单击，即可放置“RESISTOR”，按照此步骤，依次放置6个电阻。
然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Basic”变更为“TTL”，“系列”内选择“74LS”，“元器件”内选择“74LS11N”,N表示“DIP”封装，最后“确认”，如下图。
“确定”后会弹出如下图（红色框）的对话框，A、B、C可以任选，对仿真没有影响。
(Multisim数电仿真)555电路应用
实验9 555定时器应用电路设计学号：姓名：专业：一、实验目的：1．了解555定时器的工作原理。
2．学会分析555电路所构成的几种应用电路工作原理。
3．熟悉掌握ＥＤＡ软件工具Ｍｕｌｔｉｓｉｍ的设计仿真测试应用。
二、实验设备及材料：仿真计算机及软件Multisim。
附：集成电路555管脚排列图三、实验原理：555电路是一种常见的集模拟与数字功能于一体的集成电路。
只要适当配接少量的元件，即可构成时基振荡、单稳触发等脉冲产生和变换的电路，其内部原理图如图1所示，其中(1)脚接地，(2)脚触发输入，(3)脚输出，(4)脚复位，(5)脚控制电压，(6)脚阈值输入，(7)脚放电端，(8)脚电源。
图1555集成电路功能如表1所示。
表1：注：1.(5)脚通过小电容接地。
2.*栏对CMOS 555电路略有不同。
图2是555振荡电路，从理论上我们可以得出：振荡周期： C R R T ⋅+=)2(7.021 (1)高电平宽度： C R R t W ⋅+=)(7.021 ..........................…….....2 占空比： q =21212R R R R ++ (3)图3为555单稳触发电路，我们可以得出(3)脚输出高电平宽度为： RC t W 1.1= (4)四、计算机仿真实验内容及步骤、结果：1. 时基振荡发生器：(1). 单击电子仿真软件Multisim基本界面左侧左列真实元件工具条“Mixed”按钮，如图4所示，从弹出的对话框“Family”栏中选“TIMER”，再在“Component”栏中选“LM555CM”，如图5所示，点击对话框右上角“OK”按钮将555电路调出放置在电子平台上。
图4图5(2). 从电子仿真软件Multisim基本界面左侧左列真实元件工具条中调出其它元件，并从基本界面左侧右侧调出虚拟双踪示波器，按图6在电子平台上建立仿真实验电路。
图6(3). 打开仿真开关，双击示波器图标，观察屏幕上的波形，示波器面板设置参阅图3.12.7。
