溴化锂机组单体试车方案
单机试车方案
单机试车方案国电英力特宁东甲醇项目单机试车方案编制:审核:批准:HSE会签:中国化学工程第十四建设有限公司国电宁东项目部二?一三年四月二十五日第一章工程概况与编制依据 1.1 工程概况国电英力特能源化工集团有限公司宁东120万吨/年煤基多联产项目C标段工程，主要是净化和合成装置区域，其主要工作内容为:,)净化装置，具体包括:变换(705)、热回收(713)、低温甲醇洗(706)、CO分离(707)、硫回收(708)、甲醇装置变电所(302A)全部建筑安装工程。
,)合成装置，具体包括:合成(801)、精馏(802)、氢气提纯(803)、合成压缩机厂房(672)、冷冻站(223)、废甲醇罐区(191)、甲醇装置泡沫站(502)、本标段装置管廊(716B)全部建筑安装工程。
本方案为净化合成装置设备单机试运行指导性文件，需经建设单位及审批，单机试运行前参加此工作的人员应熟读此文件并严格按本方案执行，本方案内容包括:泵类、风机类的单机试运行等，压缩机单机试运行方案另行编制。
该装置动设备安装具有如下特点:本装置内动设备为70台泵，其中离心泵为62台，液下泵4台，柱塞泵2台，螺杆泵2台。
最大泵为甲醇贫液泵(P021605A/B)的进口压力为0.06MPa，出口压力为7.2MPa;最高转速为2960r/min(<3000r/min);最大功率为1250KW。
机泵单体试车分2种方式进行，一种采用与机泵连接的塔、槽为临时贮槽，以泵的进出口管道为主要连接管，必要时用钢管或塑料软管加以连通，让试车泵组成简单的闭合回路，进行试车。
另一种方式，用3~5mm钢板制作一个上部敞口的矩形水箱，将泵的进出口管线接至水箱，在短距离内形成循环回路，进行泵的试运行。
1.2 编制依据2.1宁东甲醇项目净化合成装置安装工程施工图。
2.2 机泵设备随机技术文件2.3施工及验收规范(1)《压缩机、风机、泵安装工程施工及验收规范》(GB50275-2010)(2)《机械设备安装工程施工及验收规范》(GB50231-2009)第1页共20页(3)《工业金属管道工程施工规范》(GB50235-2010) (4)《工业安装工程质量检验评定统一标准》 (GB50252-2010) (5)《石油化工工程建设交工技术文件规定》(SH3503-2007)第2页共20页第二章主要实物量2.1本装置主要实物工程量泵类设备一览表技术特性序主要性数设备名称设备位号制造厂压力Mpa 流量m3/h 介质介质温扬程轴功转速号能量名称度 /米率KW rpm 入口出口设计正常705江苏双达泵阀集1 1#工艺热冷凝液泵 P021501A/B 离心式 2 冷凝液 182 128 5.97 7 110 90 70.1 2900 团江苏双达泵阀集2 2#工艺热冷凝液泵 P021502A/B 离心式 2 冷凝液 184 98.2 6.19 7 153 127.6 59.3 2900 团江苏双达泵阀集3 低温凝液泵 P021504A/B 离心式 2 冷凝液 60 45.6 0.19 0.6 10 6.07 3.55 2900 团江苏双达泵阀集4 脱氧槽给水泵 P021505A/B 离心式 2 脱盐水 127.81 47.88 0.31 0.7 50 40.5 12.54 1450 团706 5 甲醇富液泵? P021601A/B 离心式 2 大连深蓝泵业甲醇 -62.91/60 60 0.428 0.99 437 364.1 88.6 2950 6 甲醇富液泵? P021602A/B 离心式 2 大连深蓝泵业甲醇 -36.25/60 85 0.191/0.217 0.93 483 402.7 128.6 14757 甲醇富液泵? P021603A/B 离心式 2 大连深蓝泵业甲醇 188.4 1.18 453 377.5 284 1475 -37.65/60 0.209/0.2258 甲醇富液泵? P021604A/B 离心式 2 大连深蓝泵业甲醇 31.87/60 1690.201/0.221 1.5 492 410 253 1475 9 甲醇贫液泵 P021605A/B 离心式 2 福斯流体控制有甲醇 47.85/60 956.5 0.063/0.031 7.2 493 410.5 1250 2965 第3页共20页限公司甲醇/水分离塔回流10 P021606A/B 离心式 2 大连深蓝泵业甲醇 100/120 67 0.29/0.304 0.76 107 88.2 19.4 2950 泵11 热再生塔回流泵 P021607A/B 离心式 2 大连深蓝泵业甲醇 40.03/60 48.6 0.23/0.25 0.6 26 13.2 4.8 2950 12 尾气洗涤水泵 P021608A/B 离心式 2 大连深蓝泵业甲醇 15.93/60 53.6 0.075/0.09 0.56 4 3 2.3 2950甲醇和13 甲醇地下槽泵 P021609 离心式 1 大连深蓝泵业 -65/75/80 83.6 0.054 0.56 18 15 15.6 2900 水801 14 洗涤水泵 P022001A/B 柱塞泵 2 重庆水泵厂脱盐水 0.454 9.18 1 7.5 1480802 15 加压塔进料泵 P022101A/B 离心式 2 江苏飞跃甲醇 82.5 ? 183.9 0.209 1.49 121.6 160 2980 16 预精馏塔回流泵 P022102A/B 离心式 2 江苏飞跃甲醇 66.6 ? 82.1 0.154 0.68 82.54 37 2950 17 加压塔回流泵 P022103A/B 离心式 2 江苏飞跃甲醇 132.64 ? 108 0.891 1.5 169.4 110 1480 18 汽提塔进料泵 P022104A/B 离心式 2 江苏飞跃水 117 ? 66.8 0.245 0.75 15.96 11 2930 19 汽提塔废水泵 P022105A/B 离心式 2 江苏飞跃水 40 ? 63 0.141 0.67 16.46 11 2930 20 事故甲醇泵 P022106 离心式 1 江苏飞跃甲醇 40 ? 45.9 0.0730.34 120 37 2950 21 精甲醇泵 P022107A/B 离心式 2 江苏飞跃甲醇 40 ? 63 0.087 0.48 194.4 46.3 2970 22 常压塔回流泵 P022108A/B 离心式 2 江苏飞跃甲醇 40 ? 94 0.131 0.77 152 56.4 2970 23 汽提塔回流泵 P022109A/B 离心式2 江苏飞跃甲醇 40 ? 87.4 0.124 0.71 13.92 16.7 2930 24 常压塔侧线采出泵P022110A/B 离心式 2 江苏飞跃甲醇 40 ? 70 0.226 0.68 2.15 3.5 2900 甲醇和25 废液泵 P022111 离心式 1 江苏飞跃 40 ? 54.1 0.071 0.4 40 11.2 2930 水甲醇和26 粗甲醇进料泵 P022112A/B 离心式 2 江苏飞跃 40 ? 81.6 0.091 0.64 106.7 36.8 2970 水27 废液坑泵 P022114 离心式 1 40 ?803第4页共20页28 脱盐水泵 P022201A/B 离心式 2 成都赛普瑞兴 2.5 29 脱盐水泵P022251A/B 离心式 2 成都赛普瑞兴 2.5191A/B 30 废甲醇泵 P025501 离心式 1 江苏飞翔泵业甲醇 45? 75 0.001 0.56 100 30 2900 31 甲醇油泵 P025502 离心式 1 江苏飞翔泵业甲醇 40 ? 64 0.001 0.5 60 16.6 2900 32 碱液泵 P025503 离心式 1 江苏飞翔泵业碱液 40 ?42 0.032 0.6 15 7.1 2900单吸蜗33 碱液卸料泵 P025505 式，带诱1 江苏飞翔泵业碱液 40 ? 28 0.002 0.4 58 9.1 2900导轮34 丙烯泵 P025504 离心式 1672 35 润滑油泵 P022052A/B 螺杆泵 2 天津泵业润滑油 1.07 44 37 2960 36 事故润滑油泵 P022053 螺杆泵 1 天津泵业润滑油 0.25 13.8 5.5 2960 37 冷凝液泵 P022051A/B 离心泵 2 浙江水泵总厂冷凝液713 38 工艺密封水泵 P024901A/B 离心泵 2 大连深蓝锅炉给39 中压锅炉给水泵 P024902A/B 离心泵 2 大连深蓝 800 230 2950 水40 低压锅炉给水泵 P024903A/B 离心泵 2 大连深蓝合计 70第5页共20页第三章机泵试车流程尽可能利用装置中塔类或容器类设备与泵的进出口连接的现成管道组成泵的试车循环线路，以减少临时管路的连接工作量。
化工单机试车方案
汇报人：2023-11-19•方案介绍•试车前准备•试车过程目录•安全措施•试车结果分析•相关文件与附件01方案介绍通过试车，可以验证设备的各项性能指标是否符合设计要求，确保设备正常运行。
验证设备性能检查系统可靠性测试安全性能试车可以检查整个系统的可靠性，包括设备与设备之间的连接、信号传输等是否稳定可靠。
试车过程中可以测试设备的安全性能，如紧急停车系统、安全阀等是否灵敏可靠。
030201试车目的试车可以提前发现和解决设备或系统存在的问题，确保生产过程的安全。
保障生产安全试车可以验证设备的性能和稳定性，提高产品的质量和生产效率。
提高产品质量通过试车，可以提前发现和解决问题，避免生产过程中出现停机或事故，降低运行成本。
降低运行成本试车重要性本试车方案适用于化工行业的各种单机设备，如压缩机、泵、风机等。
化工行业本试车方案也适用于石油石化行业的某些单机设备，如油泵、气泵等。
石油石化行业本试车方案还可以应用于其他与单机设备相关的行业，如制药、食品等。
其他相关行业试车方案适用范围02试车前准备技术人员培训对技术人员进行技术指导和培训，使他们能够熟练掌握相关的技术和设备。
操作人员培训对操作人员进行专业技能培训，确保他们掌握正确的操作流程和安全规程。
安全管理人员培训对安全管理人员进行安全培训，确保他们了解试车过程中的安全风险和应对措施。
人员培训检查设备是否完整，是否存在缺陷或隐患。
设备完整性检查检查设备的安装是否符合设计要求和安装规范。
设备安装情况检查检查设备的润滑系统是否正常，润滑油是否清洁。
设备润滑检查设备检查应急预案制定制定试车过程中的应急预案，包括应对突发情况的措施、救援方案等。
试车时间安排根据设备的实际情况和试车程序，合理安排试车的时间和顺序。
试车流程制定制定详细的试车流程，包括试车的步骤、操作方法、安全注意事项等。
试车程序制定03试车过程在启动设备之前，必须对设备进行全面的检查，包括检查设备的仪表、阀门、管道等是否正常，确保设备处于安全状态。
化工工程单机试车方案
化工工程单机试车方案一、试车目标本次化工工程单机试车的目标是验证设备的运行性能、参数和技术指标，检测其各项功能和安全保护措施等，确保设备运行稳定可靠，并为后续的生产运行做好准备。
二、试车准备1. 开展单机试车前需要对整个设备进行全面检查，确保各部件完好无损，各连接接头紧固，电路连接正确，电气元件齐全，无短路和漏电现象。
2. 进行设备与系统的连接和调试，对各传感器、控制阀、执行元件等进行调试和校准，确保其准确可靠。
3. 对试车地点进行防火、通风、排水等安全检查，排除安全隐患，确保试车安全进行。
三、试车步骤1. 电气系统调试（1）对设备的电气系统进行检查和调试，保证所有电气设备的工作正常。
（2）检查所有电气元件的连接是否正常，接地是否良好，消防、救援等设施是否齐全有效。
（3）对系统的电气控制柜进行调试，确认各电气元件的连接正确，不良接触和短路现象。
2. 机械设备调试（1）对设备的传动系统进行检查和调试，确认传动系统各轴承、齿轮、主机等各部件正常工作。
（2）对设备的润滑系统进行检查和调试，确认各润滑点润滑正常，无泄漏现象。
（3）对设备的加热和冷却系统进行检查和调试，确认系统正常工作，温度稳定。
3. 控制系统调试（1）对设备的控制系统进行检查和调试，确认系统的控制逻辑正确，各控制阀、执行元件工作正常。
（2）对系统的测量和监控设备进行调试，确认各传感器、变送器等工作正常，数据准确可靠。
4. 安全保护系统调试（1）对设备的安全保护系统进行检查和调试，确认系统的保护逻辑正确，各安全阀、报警器、自动停车装置等工作正常。
（2）对系统的人机界面进行检查和调试，确保操作界面清晰易懂，各功能按钮正常工作。
5. 设备运行试验在完成上述步骤后，进行设备的运行试验，观察设备各部件的工作状况，测量各参数指标，验证设备的运行性能和技术指标。
6. 整理试车数据在试车过程中，需要对设备的各项参数和运行指标进行记录和整理，包括电气、机械、控制等方面的数据，并对试车过程中出现的问题及时进行分析和处理。
机组冷却水系统试车方案溴化锂机组专用循环冷却水系统试车方案
溴化锂机组专用循环冷却水系统试车方案批准：审核：校对：编制：赵贵敏二○一二年九月十八日目录目录 (3)第一章试车方案目的 (3)第二章试车组织及职责 (3)第三章试车应具备的条件 (4)第四章试车工艺指标 (6)第五章试车所需物资清单及人员 (6)第六章试车步骤 (7)第七章事故应急处理 (10)第一章试车方案目的一、试车方案的编制依据《化学工业大、中型装置试车工作规范》HGJ231-91《金属管道工程施工及验收规范》GB50235-97《化工机器安装施工及验收规范（通用规定）》HGJ203-83现有循环水工艺图纸，以及新建溴化锂专用循环水工艺设计图纸等其它有关技术资料。
二、试车的目的为解决氯乙烯循环水系统冷却能力不足，夏季循环水温度偏高制约聚合生产的问题，以及冬季聚合生产所需循环水温度与溴化锂机组所需循环水温度矛盾的问题，集团公司实施了溴化锂专用循环冷却水系统技改项目。
由于氯乙烯厂溴化锂停车会导致氯乙烯厂、烧碱厂、树脂厂停车，对生产系统影响较大，为保证在现有生产系统稳定运行的条件下，将溴化锂机组所用循环水由氯乙烯厂循环水系统平稳切换至溴化锂专用循环水系统，特编制本方案。
第二章试车组织及职责一、试车组织机构成立溴化锂专用循环水系统试车小组，进行统一指挥，从而保证试车的顺利进行。
组长：王拥军副组长：李发平组员：姜华、杨玉洁、石玉英、张志杰、赵贵敏、胡学东、王加明、陈鸿儒、苏巍、李鸿达、赵明、姚吉、王广鹏、高国峰、李瑞远，事业部调度、各分厂调度、氯乙烯厂公用工程岗位员工。
二、参加试车人员职责1、组长：职责：负责试车过程指挥及所有参加试车人员的协调2、技术组员：职责：负责试车过程中工艺及设备问题协调处理3、生产调度：职责：负责试车过程中发生突发事件（溴化锂机组跳机停车）后，协调指挥各分厂平稳停车，保证停车安全。
4、氯乙烯厂公用工程岗位人员：职责：负责试车过程中的具体操作工作。
5、现场巡检人员职责：负责试车过程中的现场巡回检查工作，并及时将所发生的问题进行处理或上报。
溴化锂吸收式冷水机组安装调试运行维护技术方案
溴化锂吸收式冷水机组安装调试运行维护技术方案方案目标和范围本方案旨在为溴化锂吸收式冷水机组的安装、调试、运行和维护提供一整套详细而可执行的技术方案。
目标是确保机组在实际应用中的高效性、稳定性和可持续性。
方案适用于各类需要制冷的工业和商业场所，能够根据不同用户的需求灵活调整。
组织现状与需求分析在当前的市场环境中，许多企业面临着制冷成本高、能效低、设备维护难等问题，这些都直接影响到生产效率和经济效益。
通过对现有设备的评估，发现溴化锂吸收式冷水机组在能效比、环保性和运行成本方面都具备显著优势。
为了满足用户对节能减排的需求，推动企业的可持续发展，安装和调试溴化锂吸收式冷水机组显得尤为重要。
实施步骤与操作指南1. 设备选型根据冷却需求，选择合适型号的溴化锂吸收式冷水机组。
需考虑以下因素：- 制冷量：需根据实际需求计算，常见的制冷量范围为50kW至1000kW。
- 能效比（COP）：选择COP值高的机组，通常在0.6-1.4之间。
- 运行环境：根据安装场地的温湿度选择适合的型号。
2. 安装准备- 场地选择：选择通风良好的场地，避免阳光直射，确保机组能得到良好的散热。
- 基础建设：根据机组的重量和尺寸，建设坚固的基础，基础应高出地面至少30cm，以防潮湿。
- 水源准备：确保有稳定的冷却水源，水温应控制在25℃以下。
3. 安装流程- 设备搬运：小心搬运机组，避免在运输过程中损坏。
- 连接管道：按照设计图纸，连接冷却水管道、冷媒管道及电源线，确保密封性良好。
- 安装控制系统：将控制系统与机组连接，确保能够正常接收和传输信号。
4. 调试阶段- 系统检查：在通电前检查所有连接是否牢固，尤其是水管和电缆。
- 试运行：启动机组，观察运行状态，确保各项参数在正常范围内。
- 数据记录：记录冷却水出水温度、进水温度、环境温度及机组运行时的各项数据。
5. 运行维护- 定期检查：每月对设备进行一次全面检查，包括冷却水的水质、冷媒的压力及温度等。
单体试车方案

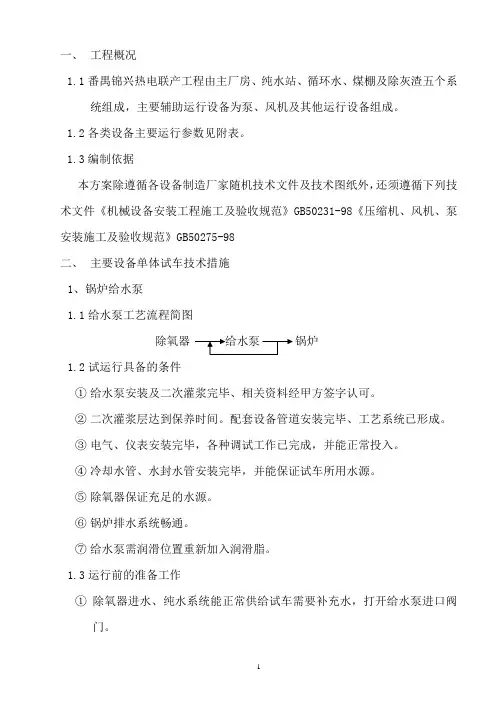

一、工程概况1.1番禺锦兴热电联产工程由主厂房、纯水站、循环水、煤棚及除灰渣五个系统组成，主要辅助运行设备为泵、风机及其他运行设备组成。
1.2各类设备主要运行参数见附表。
1.3编制依据本方案除遵循各设备制造厂家随机技术文件及技术图纸外，还须遵循下列技术文件《机械设备安装工程施工及验收规范》GB50231-98《压缩机、风机、泵安装施工及验收规范》GB50275-98二、主要设备单体试车技术措施1、锅炉给水泵1.1给水泵工艺流程简图除氧器锅炉1.2试运行具备的条件①给水泵安装及二次灌浆完毕、相关资料经甲方签字认可。
②二次灌浆层达到保养时间。
配套设备管道安装完毕、工艺系统已形成。
③电气、仪表安装完毕，各种调试工作已完成，并能正常投入。
④冷却水管、水封水管安装完毕，并能保证试车所用水源。
⑤除氧器保证充足的水源。
⑥锅炉排水系统畅通。
⑦给水泵需润滑位置重新加入润滑脂。
1.3运行前的准备工作①除氧器进水、纯水系统能正常供给试车需要补充水，打开给水泵进口阀门。
②用手盘动联轴器，转动应灵活无卡涩现象，使润滑脂均匀分布在润滑面。
③复查联轴器同轴度和同心度。
④用胶泥固定好温度计（泵、电机各二支）。
⑤制造厂家技术人员应在试车前抵达现场，确认设备是否正常。
1.4试运行(1)电机试运行：拆除电机螺栓将电机外移脱离泵体重新固定，点动电机，根据进口所标方向判断转动方向是否正确，如果方向正确，试运行两小时。
检查电机温度、噪音、电流、并作好记录，如有异常，应立即停机检查，排除故障后再试。
(2)给水泵运行①电机运行正常后，重新恢复电机，打开泵前进水阀，打开冷却水进口阀、水封阀。
②确认冷却水流量后，启动给水泵，当泵达到正常转速，逐渐打开出水阀，全开至除氧器阀门。
③试运行过程中，应有专人观察出口压力，检查轴承和电机的温升情况，轴承的温升不应大于35℃，极限温度不应大于75℃。
④注意观察电机运行的电压、电流、振动、噪音等是否在正常范围内，如有不正常的声音或其它故障时，应立即停车检查，排除故障后再试。
溴化锂冷冻机组调试方案
榆横煤化工项目一期（Ⅰ）工程溴化锂冷冻站蒸汽型溴化锂机组调试运行方案编制人：____________审批人：____________批准人：____________双良节能系统股份XXShuangliang Eco-Energy system Co., LTD.2014年4月蒸汽型溴化锂机组调试运行调试运行方案一、调试组织机构现场总负责：唐宁机械工程师：王武杰自控工程师：谢海龙技术服务工程师：陶忠二、调试人员职责1．现场总负责：负责调试的全面工作，指挥调试过程及调试进度,负责检查、确认调试条件，负责调试过程中的安全保证，做好防火、防电工作，负责编写调试报告和现场用户操作培训。
2.机械工程师：负责结构系统的调试工作，保证调试正常进行。
3.自控工程师：负责控制系统的调试工作，保证调试正常进行。
4.技术服务工程师：负责调试。
三、安全保障方案1.现场设消防灭火器3个。
2.自控（电器）调试人员使用绝缘工具。
3.调试人员穿工作服、戴手套。
4.专人负责蒸汽阀、冷水泵、冷却水泵、电源总闸，随时准备切断热源、电源。
四、应急措施1.蒸汽泄漏应急措施：手动关闭蒸汽阀，机组稀释运行后停机，停水泵。
2.水系统爆管、泄漏应急措施：停机组，停水泵，切断电源。
3.溶液泄漏应急措施：停机组，启动真空泵；用清水冲洗被溶液浸湿的设备表面、地面。
人员皮肤意外接触溶液时，立即用清水清洗。
五、调试计划（根据具体情况制定具体时间）1.按照现场施工作业进度要求，调试人员全部进场、到位。
2.进场后第1天，调试条件确认，调试培训。
3.第2天机组加溴化锂溶液、试运行外部系统。
4.第3天加溴化锂溶液、试运行外部系统、调试。
5.第4天，调试总结与培训、编写调试报告。
六、机组调试6..1调试条件确认6.1.1机房设施检查1.机房设计应遵循建筑设计防火规范、标准和规定。
2.机房内温度应控制在5~40℃，湿度须控制在90%以下。
3.机房电压应稳定在380V±10%，且不应意外停电。
【推荐】溴化锂吸收式冷水机组的试运行培训教材46
【推荐】溴化锂吸收式冷水机组的试 运行培 训教材4 6
• 9) 放气范围 放气范围是指溴化锂浓溶液和稀溶液的浓度差。 通常浓度差取4％～5％，即一般稀溶液浓度取 56％～60％，浓溶液浓度取60％～64％。
• (10) 溶液循环倍率 溴化锂吸收式制冷机组的溶液循环倍率是指发 生器中产生lkg冷剂水蒸气所需的稀溶液循环量。
• (5) 冷凝温度 溴化锂吸收式制冷机组运行时，其冷凝温度一 般比冷却水出口温度高3～5℃。通常冷却水初 温取32℃，温升取8～9℃，冷却水出口温度为 40～4l℃，冷凝温度一般取45～46℃。
• (6) 蒸发温度 溴化锂吸收式制冷机组运行时，其蒸发温度通 常取比冷媒水出口温度低2～5℃。
【推荐】溴化锂吸收式冷水机组的试 运行培 训教材4 6
• 机组的启动。溴冷机组的启动方式有手动和自 动两种，正常启动时一般采用自动方式，而在 第一次启动，或大修后，或长期停机后的首次 启动一般应采用手动方式启动。
• 手动方式启动的程序为：冷却水泵、冷媒水泵、 溶液泵、冷剂泵则顺序启动，蒸汽压力调节阀 慢慢打开向机组供汽，按照所控制参数自动调 整至正常工况下运行。
蒸气系统
• 有多台机组的机房一般均设分气包。这样有利于流量 的分配和气压的控制。输入蒸气前，应关闭进机房管 路中所有的阀门，开启分气包底部的泄水阀放水。并 缓慢打开进气阀，当气压稳定后再开启各调节阀向机 组供气。
溴化锂吸收式制冷机组的清洗和 溶液的灌注
水洗有三个目的
一是检查屏蔽泵的转向和运转性能；
二是清洗内部系统的铁锈、油污及其他污 物；
三是检查冷剂和溶液循环管路是否畅通。
系统运转状态的调试
系统的启动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中粮生化能源龙江溴化锂机组单机试车方案公用工程车间生产技术部编制：时雨审批：审核：主管领导审批：审批：二○一三年五月目录1 概述2 编制依据3 试运转的条件与准备工作4 附属设备的试运转技术措施5 溴化锂机组机试运转技术措施6 试车时的安全注意事项7 试车劳动力安排8 主要工机具计划表9 检验、测量和试验设备选择配备表10 试车结束条件11 事故应急处1 概述蒸汽双效型溴化锂吸收式冷水机组是一种以饱和水蒸汽为热源(工作蒸汽)，水为制冷剂、溴化锂水溶液为吸收剂，在真空状态下制取空气调节和工艺用冷水的设备。
1.2 溴化锂机组主要参数型号SXZ8-291DH2M2制冷量KW 2910 104KCal/h 250冷水进出口温度℃12→7 流量m3/h 500 压力MPA 0.8 接管直径（DN）mm 250冷却水进出口温度℃32→38 流量m3/h 709 压力MPA 0.8 接管直径（DN）mm 400蒸汽进出口温度℃160→140 流量m3/h 3100 压力MPA 0.8接管直径（DN）mm 125电气电源3Φ-380V-50Hz1.3附属设备1.3.1 屏蔽泵屏蔽泵包含溶液泵与冷剂泵，是维持机组溶液或冷剂水平衡重要设备。
1.3.2 真空泵真空泵为两级串联泵，是维持机组真空的重要设备。
2 编制依据2.1 HGJ203-83 《化工机器安装工程施工及验收规》2.2 HGJ207-83 《化工机器安装工程施工及验收规》（化工用泵）2.3 GB50275-98 《压缩机、风机、泵安装工程施工及验收规》2.4 HGJ231-91 《化学工业与中型装置预试车工作规》2.5 双良空调股份提供资料3 试运转的条件与准备工作试车必须精心组织、科学安排、循序渐进、稳打稳进。
各阀门开关有序并且缓慢操作，保证溴化锂机组所用循环水平稳切换，保证生产“不波动、不降量、不停车”。
为了确保溴化锂系统试车的安全、稳定、顺利进行，试车前必须具备下列条件并经全面检查确认合格后方可开始进行并网试车。
1系统检查：应由生产技术部组织“三查四定”生产技术部、公用工程车间、维修分车间关技术人员参加按工艺流程顺序检查溴化锂循环水系统各设备、管道、阀门、仪表调校合格，是否齐全好用，符合要求，开启位置是否正确，使用是否灵敏，泵进口是否安装吸水滤网，检查完毕由生产技术部做好检查记录。
2 工艺设备管理。
机器、设备及主要的阀门、仪表、电气皆已标明了位号和名称管道皆已标明了介质和流向，设备管道标识由公用工程车间负责3 公用工程岗位操作记录、试车专用表格等准备齐备，记录报表需报生产技术部审核批准。
4 公用工程车间负责调试设备、工器具的落实。
生产技术部相关技术人员提供技术支持，确保72小时试车过程中保运工作落实到位，保证溴化锂机组稳定运行，避免或减少味精整个生产系统的波动。
5 水、电力、蒸汽确保连续稳定供应，动力及控制系统能正常运行，蒸汽压力稳定保证溴化锂机组不因蒸汽量而波动。
6 备品备件、工具、测试仪表、维修材料皆已齐备。
7 各计量仪器已检定合格，并处于有效期。
8 保证生产指挥、调度系统的通讯设施畅通，可供生产系统及各管理部门随时使用。
9 清理现场，保证道路畅通，现场无杂物，可以满足试车需要。
10 安全专项检查。
安全护栏、安全罩、电器绝缘设施、防静电、漏电防护等安全设施，经系统检查、试验灵敏可靠，并皆已符合有关安全规定。
4 附属设备的试运转技术措施4.1 屏蔽泵试运转步骤a．打开吸入侧阀门b．关闭排出侧阀门c．接通电源d．稍微打开排出侧阀门4.2 真空泵试运转步骤确认泵已加适量的真空泵泵油，关闭真空阀、打开放气阀后，并确认用手能否轻松转动皮带轮，然后启动电机，在泵等速旋转后关闭放气阀、开启真空阀，真空泵开始排气。
在没有安装真空阀的情况下，用手转动皮带轮后便可开启电机。
如果用手转动皮带轮较吃力，应打开放气阀并在此状态下转动皮带轮十圈左右。
4.3 机泵润滑部位加注正确的种别、数量。
注油至油标中心位置，加油时，注油口设置120目滤网。
4.4 用手转动联轴节几圈，应无卡涩、无金属刮动、碰击等异样声响。
4.5 开启进、出口阀门将冷却液注入泵腔，严禁无冷却液启动，以防损坏密封机构。
4.6 打开进口阀门，微开出口阀门，点动电源开关一、二次，检查有无异样声响。
确定无刮壳现象后正式启动泵。
4.7 启动泵后，记录启动泵的起始电流，然后慢慢调节出口阀门至压力要求值，将温度计贴于泵轴承、电机轴承泵外侧，依次编号。
记录各个轴承处的起始温度，试运转时间为4小时，前30分钟每10分钟观测记录出口压力、电流、轴承温度一次，余下时间每30分钟观测记录一次。
4.8 当试车合格后，先关闭出口阀门，再关闭电源，停车后将水排净。
4.9 滑动轴承的温度不应大于70℃；滚动轴承的温度不应大于80℃；特殊轴承的温度应符合设备技术文件的规定；4.10 检查电机的电压、电流及温升不应超过技术的规定值。
4.11 检查泵出口压力参数应符合设计要求。
4.12 检查机器振动值应符合规GB50275-98要求（一般最大不超过0.05mm）。
4.13 检查机器有无异常噪音，声响等现象。
4.14 各润滑点的润滑油温度、密封液和冷却液的温度应符合设备技术文件的规定；润滑油不得油渗漏和雾状喷油现象；4.15 检查机器的各紧固部位无松动现象。
4.16 泵的安全保护和电控装置及各部分仪表应灵敏、正确、可靠。
4.17 泵在额定工况点连续试运转时间不应小于2h；5 溴化锂机组机试运转技术措施5.1 溴化锂机组试运转开机程序5.1.1 屏蔽泵及真空泵单机试车合格5.1.2 合上机组控制箱，切换到“机组监视”画面，确认机组“故障监视”画面上无故障灯亮.5.1.3 确认冷水泵在出口阀门处于关闭位置后启动冷水泵，缓慢打开泵出口阀门，调整冷水流量到机组额定流量。
5.1.4 确认冷水泵出口阀门处于关闭位置后启动冷却水泵，逐步打开冷却水泵在出口阀门。
5.1.5 打开机组热水进口阀门。
5.1.6 自动运行情况下，在“机组监视”画面上按“系统启动”键，然后按“确认”键、“确认完毕”键，机组进入运行状态。
5.1.7 调整冷却水流量，控制机组冷却水出水温度在36-38℃之间。
5.1.8 当贮气室压力升至45mmHg以上时，启动真空泵，对其抽气1-2分钟。
5.1.9 巡回检查机组运行情况，每隔2h记录一次数据5.2 试运转停机程序5.2.1 关闭机组热水进口阀门，按“系统停止”键，进组进入稀释运行状态。
5.2.2 3-5分钟后，关闭冷却水泵出口阀门后停冷却水泵。
5.2.3 机组稀释运行停止后，关闭冷水泵出口阀门后停冷却水泵。
5.2.4 切断机组控制箱电源。
5.3 各种测量仪表和有关阀门的开启或关闭应灵敏、正确、可靠。
5.4 启动溴化锂机组空符合运转不应小于30min。
5.5 在额定压力下连续运转中，应检查下列项，并每隔0.5h记录一次：a、润滑油压力、温度和各部分的供油情况；b、各级吸、排气的温度和压力；c、各级进、排水的温度和冷却水供水情况；d、各轴承的温度；e、电动机的电流、电压、温度。
6 试车时的安全注意事项6.1 成立专门的试车小组，专人指挥，明确分工试车人员人的职责。
6.2 坚决执行试车规定，无会签单不得擅自盲目试车。
6.3 划分专门的试车区，场配备灭火器具，灭火器具在使用期。
6.4 试车区清洁、光线明亮，无垃圾堆放。
6.5 登高拆装阀门，加设盲板，安装临时管线，必须佩带安全带，将安全带系于牢固处。
6.6 试车时，不允许随意触摸溴化锂机组，以防被烫伤等事故。
6.7 拆装联轴节时，电源部位必须专人看护，不得随意碰撞按钮。
6.8 试车过程中，执行公司安全防火规定。
7 试车劳动力安排一、试车组织机构成立溴化锂试车小组，进行统一指挥，保证溴化锂试车顺利进行。
组长：宇设备技术指导：成技术组员：设备——时雨仪表——海军电气——杜海涛味精工艺——王震调度：当班调度长岗位人员：王可新、喆、伟东、董冠超、曲紫富厂家指导：武斌二、试车人员职责组长：负责试车过程指挥及所有参加试车人员协调组员：负责试车过程中设备、电气、仪表、工艺各方面问题协调处理。
调度：负责试车过程中发生突发事件（溴化锂机组跳机停车）后，协调指挥味精、公用工程平稳停车，保证停车安全。
岗位人员：负责试车过程具体操作。
8 主要工机具计划表表8.19 检验、测量和试验设备选择配备表表9.110试车结束条件①发酵罐循环水上水阀全关，回水阀全部关闭，完全切换至冷水后，溴化锂机组稳定运行2h以上，冷水温度、压力稳定后，试车人员方可离开现场。
②溴化锂冷水系统温度、压力稳定，溴化锂机组稳定运行72小时为合格。
③72h稳定运行后召开验收会议，出具验收报告单。
11事故应急处一、试车可能出现的问题1、溴化锂冷水泵跳闸停车。
2、溴化锂冷水上水压力控制不当。
3、溴化锂冷水温度控制不当。
4、溴化锂机组单台起跳。
5、溴化锂机组全部起跳。
二、原因分析1、试车过程中电气故障，导致溴化锂冷水泵一台跳闸或全部跳闸。
2、试车时阀门开闭太快，系统压力波动要比阀门操作滞后，导致压力偏低水量不足或水量过多。
3、循环水进回水量没有匹配好。
4、蒸汽压力波动、循环水量波动较大或其它原因机组联锁保护起跳。
5、试车操作不稳导致机组运行条件变化较大，没有做到无扰动切换，导致机组全部起跳。
三、预防及应急措施1、冷水泵一台起跳后立即开启备用泵，恢复供水，避免溴化锂机组跳机。
若全跳迅速切换至发酵循环水系统，全开发酵循环水上水全开回水阀，保证机组稳定运行，并查明起跳原因采取防措施，再次进行试车原因未查明或未采取防措施禁止再次强行试车。
2、缓慢开关阀门，小围调节后需等系统建立平衡点后再进行下一步调节，稳定后再进行第三次调节，依次类推。
3、加强水温监控对循环水进行温度分析，做到提前预防提前调节。
4、用超声波测流速换算流量，试车过程中避免流量波动激烈，波动太大时及时调节保证机组的稳定运行，单台溴化锂机组起跳后开启备用机组会造成循环水量波动，根据7度水温度提前适当降负荷处理，试车稳定后开启机组，根据7度水温度再稳定将生产负荷提升。
5、机组全跳，通知调度。
由调度指挥迅速切换至发酵循环水系统，避免机组溶液结晶机组彻底停机后，将溴化锂机组循环水切换至冷冻水，将冷冻水系统进行循环。
冷冻水池-循环水泵-溴化锂机组。
压力、温度调节稳定后逐台开启溴化锂机组，将7℃水系统温度拉至13℃以后按正常开车程序。
