光伏玻璃原片质量标准
天津中环光伏太阳能有限公司附件1：光伏玻璃原片质量标准（试用）
1•光伏玻璃尺寸要求
厚度 3.2 ± 0.2
厚薄差< 0.15
边
边长w 1000 ± 0.5 长
1000V 边长w 2000 ± 1
边长〉2000 ± 1.5 对角线对角线差应不大于1.5
2.光伏玻璃的外观质量:
2.1合格品外观标准
气泡圆泡
L w 0.5伽在直径为200圆内不超过5个
0.5mnr K 1mm 3/ m2
1mm< 2mm 以下1/m 间距 >0cm
L > 2 mm 不允许
线泡
W W 0.5 L W1mm 不得密集存在
W W 0.5 1v L W2mm 2/m 间距》10cm
L >2 W> 0.5 不允许
开口气泡不允许
划伤⑴ 深度v 0.2mm 宽度w 0.1mm 长度w 5mm 轻微3/m
⑵ 深度v 0.2mm 宽度w 0.1mm 长度w 10mm轻微2/m
断面缺陷缺角超过玻璃板厚度、裁边不齐、崩缺不允许
2.2 一级品外观标准
气泡
⑴0.5mm X 1mm 以下不得密集（100mm 直径的圆面积内不得 超过10
个）
⑵1mr ^ 2mm 以下
2/川间距> 10cm
⑶ W 0.5 L < 10mm 4/卅间距》10cm ⑷1mnr K 2mm 以上不允许
开口气泡
不允许
划伤
⑴ 深度v 0.2mm 宽度w 0.1mm 长度w 5mm 轻微3/tf
⑵ 深度v 0.2mm 宽度w 0.1mm 长度w 10mm 轻微2/tf
断面缺陷 缺角超过玻璃板厚度、裁边不齐、崩缺不允许
夹杂物 无杂质（面积小于0.5mm<0.5mm 白色发光杂质允许8/m 2
） 不允许黑色夹杂物
不可擦除 污
物 不允许有擦不掉的白雾状或棕黄色等覆着物
压痕、皱纹
不允许
夹杂物 无杂质（面积小于0.5mm<0.5mm 白色发光杂质允许8/tf ） 不允许黑色夹杂物
不可擦除污 物
不允许有擦不掉的白雾状或棕黄色等覆着物、擦伤不允许
压痕、皱纹 不允许 彩虹、霉变 不允许 线条/线道 不允许 裂纹 不允许 结石
不允许
天津中环光伏太阳能有限公司
注：100mm 直径的圆面积内划伤或夹杂物不允许超过 2条（个）
3. 光伏玻璃透射比：光伏玻璃可见光区透射比应》 范围内，太阳光直接透射比应》91%
4. 铁含量
光伏玻璃铁含量应不高于120ppm
5. 组批和抽样 按下表规定进行
抽样表
单位：片
J 中环光能
F ZHOn^URnSDLHREnEHGY
天津中环光伏太阳能有限公司 91.5%,在 300nm-2500nm 光谱。
太阳能玻璃原片企业标准(最新)
东莞南玻太阳能玻璃有限公司企业标准太阳能玻璃Solar glass Q/DGCSG001-20061.范围本标准规定了太阳能玻璃产品的分类、要求、检验方法、验收规则、包装、储存和运输的要求。
本标准适用于连续辊压法生产的低铁超白压花太阳能玻璃，主要应用于各种太阳能产品的封装玻璃。
2.引用标准GB/T1217-2004 公法线千分尺GB/T9056-2004 钢直尺GB/T2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定GB/T2828-2003 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T8170-1987 数值修约规则GB/T6382.1 平板玻璃集装器具架式集装器及其试验方法GB/T6382.2 平板玻璃集装器具箱式集装器及其试验方法JB/T7979-1999 塞尺JC/T 513 平板玻璃木箱包装JC/T511-2002 压花玻璃3.分类玻璃按厚度分为2.5mm、3 mm、3.2mm、4 mm、5 mm、6 mm和8 mm、10 mm 本标准按外观质量及用途设定太阳能级一个质量等级4.定义本标准采用下列定义4.1图案不清 pattern unclearnss局部花纹图案模糊或变形。
4.2线条 line太阳能玻璃表面呈现的线状条纹缺陷。
4.3 气泡 bubble太阳能玻璃中的夹杂气体物。
4.4划伤 scratch在生产和储运装卸过程中，玻璃表面被划出的痕迹。
4.5压痕（包括辊伤） impression压辊表面造成的玻璃板面缺陷或表面花纹被破坏。
4.6皱纹 wrinkles玻璃表面呈现的波纹状缺陷。
4.7裂纹 check玻璃表面的开裂缺陷。
4.8结石、杂物 stone inclusion嵌入玻璃表面或裹在玻璃板中的未熔化的混合料颗粒及其他杂质。
4.9厚度 thickness从表面压花图案的最高部位至另一面的距离。
5.要求5.1太阳能玻璃应为正方形或长方形。
光伏组件原材料EVA质量检验标准
光伏组件原材料EVA质量检验标准一、适用范围:本标准规定了晶体硅太阳电池组件用EVA的检验要求。
二、内容:1 检验要求1.1.尺寸要求对于EVA的宽幅，要求其宽幅大于标称值，也就是其宽幅要求在正公差。
EVA膜厚度下公差为－0.025mm、上公差为0.05mm。
1.2.剥离强度要求与TPT、钢化玻璃粘结特性好，层压固化后不能脱壳，剥离强度大于20N/cm。
1.3.透光率要求要求在380nm~1100nm波长范围内光的透过率大于等于90％。
1.4.交联度要求要求通过工艺调整，EVA的交联度65-85％。
1.5.特性参数（参考）2.检验方法2.1. 尺寸检验：用最小刻度为1mm的钢直尺或钢圈尺进行测量。
2.2. EVA厚度使用GB/T1216所规定的千分尺或与此同等精度的器具测量，测量时可由两直径约为10cm的金属平圆片辅助，测量结果的算术平均数即为厚度值。
并以毫米为单位修约到小数点后两位。
2.3.剥离强度检验2.3.1.取长度约为30cm，宽度约为15cm的钢化玻璃一块2.3.2.在其上层叠同样大小的EVA和TPT；2.3.3.对其进行层压固化处理后，将固化件用小刀进行裁割，将其割为1cm*30cm的小条；2.3.4.取其中的几条，分别手工将TPT与EVA分离，玻璃和EVA分离2cm左右的一段，并在其上抠洞，套在弹簧拉力计上；2.3.5.使用弹簧拉力计贴着拉离方向进行拉伸，记录其测量数据；2.3.6.剥离实验采用的抽样方案为每批原材料进货时进行一次；2.4.交联度测试2.4.1.剪取80mm×40mm的200目不锈钢网版，对折成40mm的正方形，两侧折进10mm后固定，制作为顶端开口的小袋，称出重量为W12.4.2.将试样放入不锈钢网袋，称出重量W2，封住袋口做成试样包，称出重量为W3，一般情况下W2=W3；2.4.3.试样包用细铁丝捆扎后浸泡在装有球形冷凝管的烧杯中，以二甲苯为溶剂（烧杯中装1/2溶剂），二甲苯溶液温度为140℃，上公差为0℃，下公差为－5℃。
太阳能电池用玻璃标准
太阳能电池用玻璃标准
太阳能电池用玻璃的标准包括以下方面：
1.厚度：根据光伏业中的实际应用，常用的厚度为3.2mm±0.3mm的普通规格。
2.透光率：玻璃的透光率应高于90%，在太阳电池光谱响应的波长范围内
（320-1100nm）透光率达91%以上，对于大于1200nm的红外光有较高的反射率。
3.耐久性：玻璃应能耐太阳紫外光线的辐射，透光率不下降。
4.外观质量：太阳能级玻璃的外观质量应符合相应的标准要求，如太阳电池玻璃
含铁量不得大于0.015%，可见光透射比大于或等于91.5%（折合约3mm标准厚度），太阳光直接透射比大于或等于91.0%（折合3mm标准厚度）。
5.太阳能级性能：太阳电池用玻璃的太阳能级性能包括厚度、尺寸偏差、厚薄差、
对角线差、弓形弯曲度、波形弯曲度等要求。
具体标准可能因不同的生产厂家和应用场景而有所不同。
6.安全性能：太阳电池用玻璃应符合相关的安全性能要求，如抗冲击性能、抗风
压性能等。
这些要求通常在光伏组件的生产标准和行业规范中规定。
需要注意的是，这些标准可能会随着技术的进步和市场需求的变化而有所调整。
因此，在实际应用中，建议根据具体的产品规格和应用场景选择合适的太阳能电池用玻璃，并关注相关标准的更新和变化。
光伏太阳能公司-光伏玻璃原片质量标准
1.光伏玻璃尺寸要求
厚度
3.2±0.2
厚薄差
≤0.15
边长
边长≤1000
±0.5
1000＜边长≤2000
±1
边长＞2000
±1.5
对角线
对角线差应不大于1.5
2.光伏玻璃的外观质量：
2.1合格品外观标准
气泡
圆泡
L≤0.5㎜在直径为200圆内不超过5个
0.5mm×1mm3/㎡
1mm×2mm以下1/㎡间距≥10cm
L≥2㎜不允许
线泡
W≤0.5 L≤1mm不得密集存在
W≤0.5 1＜L≤2mm2/㎡间距≥10cm
L＞2 W＞0.5不允许
开口气泡
不允许
划伤
⑴深度＜0.2mm宽度≤0.1mm长度≤5mm轻微3/㎡
⑵深度＜0.2mm宽度≤0.1mm长度≤10mm轻微2/㎡
断面缺陷
断面缺陷
缺角超过玻璃板厚度、裁边不齐、崩缺不允许
夹杂物
无杂质（面积小于0.5mm×0.5mm白色发光杂质允许8/㎡）
不允许黑色夹杂物
不可擦除污物
不允许有擦不掉的白雾状或棕黄色等覆着物
压痕、皱纹
不允许
彩虹、霉变
不允许
线条/线道
不允许
裂纹
不允许
结石
不允许
3.光伏玻璃透射比：光伏玻璃可见光区透射比应≥91.5%，在300nm-2500nm光谱范围内，太阳光直接透射比应≥91%。
2.2一级品外观标准
气泡
⑴0.5mm×1mm以下不得密集（100mm直径的圆面积内不得超过10个）
⑵1mm×2mm以下2/㎡间距≥10cm
⑶W≤0.5 L≤10mm4/㎡间距≥10Βιβλιοθήκη m⑷1mm×2mm以上不允许
外购光伏玻璃验收标准
外购光伏玻璃验收标准1.目的为降低成本，稳定工艺，避免因外购玻璃中存在的质量缺陷影响正常生产。
规范外购碎玻璃质量检查验收和退货操作流程，特制定本规定。
2.适用范围. 1外购光伏碎玻璃的入库检验；2.职责检查验收由碎玻璃当班班长及系长、担当以上人员和理化人员参加检查验收；2.1检查验收时发现异常情况及时逐级反映问题；.内容4.1外观质量检查内容及标准碎玻璃粒度：破碎玻璃粒度小于5mm, W15%4.1.1碎玻璃水份：H2OW0.5%；验收标准：4.1.1.1结石：目测每片玻璃中W2mm的结石允许3个，结石个数超过此比例为不合格。
4.1.1.2异物：碎玻璃中不混有矿石块、铁粉、水泥块、非磁性物质等异物，，不同种类的玻璃不能混杂。
4.1.1.3玻璃应干净无污染。
4.1.2目测铁含量、透过率等理化指标符合国家标准，如果铁含量超过150ppm,供货前提前沟通。
4. 2检查方法：每车碎玻璃进行检查。
422卸车之前，验收人员先对车上碎玻璃表面进行检查；4.2.2.1车辆装载破碎玻璃应使用吨包或车体内有防污衬层；422.2原片及成品玻璃应使用托架装载，上面覆盖防雨层；满足条件并且没有发现其他问题方可卸车；423在卸车过程中，验收人员对卸车过程进行全程监督、检查；424卸车过程中，理化室负责取样分析。
卸车之后验收人员要对碎玻璃质量及数量情况确认；4. 3结论判定：水份和粒度取样检测分析，根据检测结果判定是否超标。
432含铁量指标、透过率等指标由理化室取样检测，根据检验结果进行判定。
4.4关于不合格的处理和退货办法：4.4.1对结石或异物不合格的碎玻璃，经逐级请示后给予退货处理；4.4.2对于水份不合格，从重量中扣除全部水份；对于粒度不合格，经逐级请示后给予办理让步手续。
4.4.3理化指标检验不合格的，逐级请示或退货或采购部办理让步手续后按理化室要求使用。
445经确认退货处理的，由配料车间写出异常报告，根据责任相关情况，报综合处、采购部等相关部门。
光伏玻璃 标准

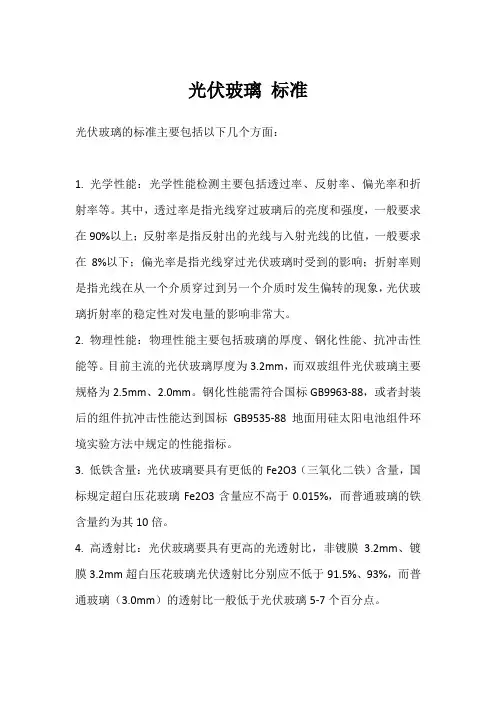

光伏玻璃标准
光伏玻璃的标准主要包括以下几个方面：
1. 光学性能：光学性能检测主要包括透过率、反射率、偏光率和折射率等。
其中，透过率是指光线穿过玻璃后的亮度和强度，一般要求在90%以上；反射率是指反射出的光线与入射光线的比值，一般要求在8%以下；偏光率是指光线穿过光伏玻璃时受到的影响；折射率则是指光线在从一个介质穿过到另一个介质时发生偏转的现象，光伏玻璃折射率的稳定性对发电量的影响非常大。
2. 物理性能：物理性能主要包括玻璃的厚度、钢化性能、抗冲击性能等。
目前主流的光伏玻璃厚度为
3.2mm，而双玻组件光伏玻璃主要规格为2.5mm、2.0mm。
钢化性能需符合国标GB9963-88，或者封装后的组件抗冲击性能达到国标GB9535-88地面用硅太阳电池组件环境实验方法中规定的性能指标。
3. 低铁含量：光伏玻璃要具有更低的Fe2O3（三氧化二铁）含量，国标规定超白压花玻璃Fe2O3含量应不高于0.015%，而普通玻璃的铁含量约为其10倍。
4. 高透射比：光伏玻璃要具有更高的光透射比，非镀膜3.2mm、镀膜3.2mm超白压花玻璃光伏透射比分别应不低于91.5%、93%，而普通玻璃（3.0mm）的透射比一般低于光伏玻璃5-7个百分点。
此外，光伏玻璃还应能耐太阳紫外光线的辐射，透光率不下降，并通过或符合国家标准GB/T 9963-1998和GB 2828-87。
请注意，以上标准可能会随着技术进步和行业发展而发生变化，因此在具体选择和使用光伏玻璃时，建议参考最新的标准和规范。
光伏太阳能公司-光伏玻璃成品质量标准
天津xx光伏太阳能有限公司太阳电池用玻璃(试用稿)2009-7-10发布2009-8-20实施天津xx光伏太阳能有限公司1. 范围本标准规定了太阳电池用钢化玻璃的要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于连续辊压工艺生产的单面压花超白钢化玻璃，超白钢化玻璃主要用于太阳能电池和节能建筑等方面，以下简称为光伏玻璃。
2.规范性引用文件GB15763.2-2005《建筑用安全玻璃第2部分：钢化玻璃》GB9963-1998《钢化玻璃》ISO9050-2003《建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》JB/T 7979-1995 塞尺GB/T 8170数值修约规则3.技术要求3.1光伏玻璃尺寸要求3.2超白玻璃的弯曲度，弓形时应不超过0.3%，波形时应不超过0.2%。
3.3其它玻璃尺寸和及其允许偏差由供需双方商定。
3.4 玻璃的外观质量：注：100mm直径的圆面积内划伤或夹杂物不允许超过2条（个）3.5.对有特殊要求的超白玻璃由供需双方商定。
3.6光伏玻璃透射比：光伏玻璃可见光区透射比应≥91.5%，在300nm-2500nm光谱范围内，太阳光直接透射比应≥91%。
3.7铁含量光伏玻璃铁含量应不高于120ppm。
3.8碎片状态取4片钢化玻璃试样进行试验，每块试样在50㎜×50㎜区域内的碎片数要求不少于40颗。
允许有少量的长条形碎片存在，其长度不得超过75㎜。
3.9抗冲击性试验取6块610㎜×610㎜钢化玻璃试样进行试验，试样破坏数不超过1块为合格，大于或等于3块为不合格。
试样为2块时，再另取6块做试验，试样必须全部不被破坏才为合格。
3.10耐热冲击性能钢化玻璃应耐200℃温差不破坏。
取4块试样进行试验，当4块试样全部符合规定时认为该性能合格。
当有2块以上不合格时，则认为不合格。
当有1块不符合时，重新追加1块试样，如果它符合规定，则认为该性能合格。
光伏组件原材料检验标准项目及方法
光伏组件原材料检验标准项目及方法光伏组件原材料检验标准，原材料检验项目及方法。
一．电池片1.检验内容及方式：1）电池片厂家，包装（内包装及外包装），外观，尺寸，电性能，可焊性，珊线印刷，主珊线抗拉力，切割后电性能均匀度。
（电池片在未拆封前保质期为一年）2）抽检（按来料的千分之二），电性能和外观以及可焊性在生产过程全检。
2.检验工具设备：单片测试仪，游标卡尺，电烙铁，橡皮，刀片，拉力计，激光划片机。
3.所需材料：涂锡带，助焊剂。
4.检验方法：1）包装：良好，目检。
2）外观：符合购买合同要求。
3）尺寸：用游标卡尺测量，结果符合厂家提供的尺寸的±0.5mm4）电性能：用单体测试仪测试，结果±3%。
5）可焊性：用320-350℃的温度正常焊接，焊接后主珊线留有均匀的焊锡层为合格。
（要保证实验用的涂锡带和助焊剂具有可焊性）6）珊线印刷：用橡皮在同一位置反复来回擦20次，不脱落为合格。
7）主珊线抗拉力：将互链条焊接成△状，然后用拉力计测试，结果大于2.5N。
8）切割后电性能均匀度：用激光划片机将电池片化成若干份，测试每片的电性能保持误差在±0.15w。
5.检验规则：以上内容全检，若有一项不符合检验要求则对该批进行千分之五的检验。
如仍不符合4）.5）.7）8）项内容，则判定该批来料为不合格。
二.涂锡带1.检验内容及方式：1）厂家，规格，包装，保质期（六个月），外观，厚度均匀性，可焊性，折断率，蛇形弯度及抗拉强度。
2）每次来料全检（盘装），外观生产过程全检。
2.检验所需工具：钢尺，游标卡尺，烙铁，老虎钳，拉力计。
3.所需材料：电池片，助焊剂。
4.检验方法：1）外包装目视良好，保质期限，规格型号及厂家。
2）外观：目视涂锡带表面是否存在黑点，锡层不均匀，扭曲等不良现象。
3）厚度及规格：根据供方提供的几何尺寸检查，宽度±0.12mm，厚度±0.02mm视为合格。
4）可焊性：同电池片检验方法5）折断率：取来料规格长度相同的涂锡带10根，向一个方向弯折180°，折断次数不得低于7次。
太阳能组件原材料检验标准
辅助材料检验标准(太阳电池组件)太阳电池组件玻璃检验标准1. 适用范围本规范适用于各种规格型号太阳能组件专用玻璃的进厂质量检验。
2. 引用标准GB/T9963-1998钢化玻璃国家检验标准GB2828-1987周期检查计数抽样程序及抽样标准3. 检验项目外观检验，几何尺寸检验和性能检验。
3.2.1 长度，宽度符合订货协议要求，允许偏差为±1.0mm。
3.2.2 厚度尺寸公差为±0.2mm。
3.2.3 直角度误差小于其所在边长的±2‰。
钢板尺或钢卷尺、游标卡尺或千分尺、钢球。
5. 检验方法5.1 外观检验在较好的自然光或自然散射光下，距玻璃表面600mm用肉眼进行观察，必要时使用放大镜进行检查。
5.2 尺寸检验依据订货协议技术要求用钢板尺或钢卷尺进行多点长宽尺寸测量，取其平均值；用精度为0.01mm的千分尺测量玻璃各边中心的厚度，取其平均值。
5.3 弯曲度检验以平面钢化玻璃制品为试样。
试样垂直立放，水平放置直尺贴紧试样表面进行测量。
弓形时以弧的高度与弦的长度之比的百分率表示。
波形时，用波谷到波峰的高与波峰到波峰或波谷到波谷的距离之比的百分率表示。
5.4 机械强度检验5.4.1 将试样放置在高50mm宽15mm与试样外形尺寸大小一致的木框上。
5.4.2 将重1024g的钢球自1.0m高度自由落下，冲击点应距试样中心25mm范围内。
每块试样中心只限一次。
（备注：试样玻璃单独放置，不可流入生产线使用）5.4.3 试样完好无损。
5.5 其它各项性能检验以采购部从厂家索取的性能检验报告为准，性能检验报告完全符合3.3标准条款时方可认为性能合格，否则认为性能指标不合格。
（针对不同厂家、不同项目定期进行委托检验）.6．检查规则6.1 在检验前要求采购部提供相关材质证明及检验报告。
在确定性能指标完全符合3.4标准条款时，再根据GB2828标准要求进行抽检。
抽检采用一般检查水平II，合格质量水平AQL ＝4.0（见附表）。
光伏背板玻璃 产品生产标准
光伏背板玻璃产品生产标准光伏背板玻璃是一种应用于光伏组件的关键材料，其生产标准主要包括以下几个方面：1. 材质和成分：光伏背板玻璃通常采用高品质的浮法玻璃或超白玻璃作为基材。
在生产过程中，对玻璃原料的纯度、成分比例等方面有严格的要求，以保证玻璃的透明度、硬度、耐光性等性能。
2. 厚度：光伏背板玻璃的厚度通常为1.5mm、1.6mm、1.8mm、2.0mm 等规格，根据客户需求和应用场景进行选择。
3. 表面处理：光伏背板玻璃表面需要进行特殊处理，如化学钢化、热钢化等，以提高玻璃的抗冲击性、耐磨性和耐腐蚀性。
此外，表面处理还可以增加玻璃的亲水性，有利于光伏组件的清洁和维护。
4. 尺寸和形状：光伏背板玻璃的尺寸和形状需要根据光伏组件的设计和安装要求进行定制。
常见的尺寸有182mm、185mm、210mm等。
形状方面，通常为矩形或方形。
5. 质量控制：在光伏背板玻璃的生产过程中，需要进行严格的质量控制。
这包括对玻璃的表面缺陷、厚度均匀性、光学性能、力学性能等方面的检测。
确保产品质量达到行业标准和客户要求。
6. 环保要求：光伏背板玻璃生产过程中应严格遵循环保法规，减少废弃物和有害物质的排放。
同时，部分企业还会关注绿色生产工艺和循环经济，提高资源利用率，降低生产成本。
7. 行业标准与认证：光伏背板玻璃生产需要遵循相关行业标准，如我国的光伏玻璃国家标准（GB/T 18915.1-2019）等。
此外，产品还需通过国内外权威机构的认证，如德国的TUV认证、中国的CQC认证等，以确保产品质量和安全性。
综上所述，光伏背板玻璃产品生产标准涉及材质、厚度、表面处理、尺寸、质量控制、环保要求以及行业标准和认证等方面。
只有严格遵循这些标准，才能确保光伏背板玻璃的性能、质量和安全性。
