上海控制住宅工程钢筋混凝土现浇楼板裂缝的技术导则
论住宅工程钢筋混凝土现浇楼板裂缝的控制措施
施 ， 设 计 上 未 设 置 防 止 角 裂 和 扇 形 钢 筋 或 设 置 的 但 长度不 够 、 量不 足 ； 数 ② 浇 灌 混 凝 土 时水 泥 浆 的 成 分 所 占 比例 较 多 ，
的 温 度 裂 缝 等 。这 些 裂 缝 基 本 上 是 上 下 贯 通 ， 宽 其
起 。在 实 际 工 程 施 工 中 常 发 现 钢 筋 混 凝 土 垫 块 替 换 钢 滚 轴 后 有 被 破 坏 的 情 况 。 因 此 ， 钢 筋 混 凝 土 垫 对 块 的 尺 寸 、 筋 、 换 钢 滚 轴 时 布 置 问距 应 预 先 精 配 替 确 计 算 ， 不 能 忽 视 对 垫 块 的制 作 和 养 护 ， 且 要 更 并
维普资讯

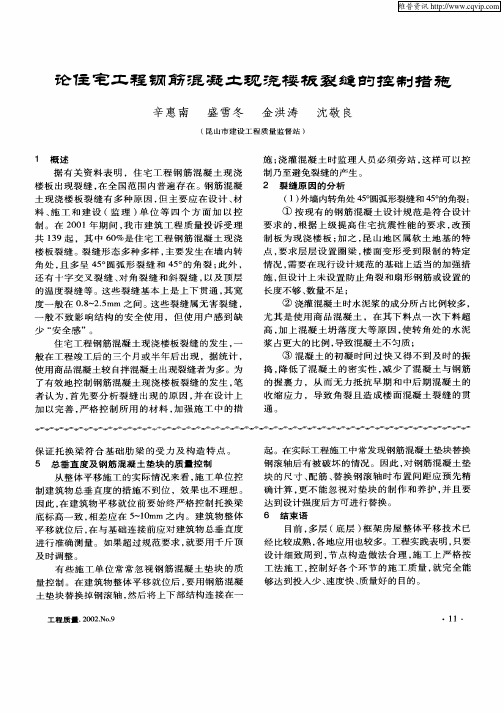

论住 宅工 程 钢 筋 琨 凝 土 现 瓷 楼 板 裂 缝 ｌ 控 制 措 狍 ； 『
辛 惠 南 盛 雪 冬 金 洪 涛 沈 敬 良
（ 山市 建设工 程质量 监督站 ） 昆
１ 概 述
施 ； 灌 混 凝 土 时 监 理 人 员 必 须 旁 站 ， 样 可 以 控 浇 这 制 乃 至 避 免 裂 缝 的产 生 。
者 认 为 ， 先 要 分 析 裂 缝 出 现 的 原 因 ，， 格 控 制 所用 的材料 ， 强 施 工 中 的措 严 加
矿 。
保证 托 换梁 符 合 基 础 肋 梁 的受 力 及 构 造 特 点 。
５ 总垂 直 度 及 钢 筋 混 凝 土 垫块 的 质 量 控 制
料 、 工 和 建 设 （ 理 ） 位 等 四 个 方 面 加 以 控 施 监 单 制 。在 ２０ ０ １年 期 间 ， 市 建 筑 工 程 质 量 投 诉 受 理 我 共 １ ９起 ，其 中 ６ ％是 住 宅 工 程 钢 筋 混 凝 土 现 浇 ３ ０
浅析住宅工程现浇混凝土楼板裂缝原因及控制
３ 、 产生上述裂缝的施工原因
３ ． １ 模 板 工 程施 工原 因
（ １ ） 模板支撑未经计算 或水平 、 竖 向连系杆设置 不合理 ， 造成 支撑刚 当混凝土强度 尚未 达到一定值时 ， 由于楼 面荷载 的作用 ， 模板支 大量的工程实践分析表明， 大多数 的钢筋混凝土构件都是带裂缝工作 度不够 ， 使混凝土楼板 中间下沉 ， 楼板产生超值挠曲 ， 引起裂缝。 的， 只是有些裂缝属于微观裂缝， 当外荷 载不超过设计荷载时， 一般 对结 构 撑 变形加大 ，
魁口团＿ 匠
工程质量与管理
浅析住宅工程现 浇混凝 土楼板裂缝原 因及控制
摘要 ： 现在住宅工程现浇混凝土楼板裂缝是一个很 常见的问题 ， 裂缝 既会影响居 民的 日 常生活 ， 同时还会带来很 大的安全 隐患。本文结合 现存案例分析 了现浇钢筋混凝土楼板 裂缝形成的原 因， 重点分析 了现浇钢 筋混凝土楼 板裂缝控制及 防治措施。 关键词： 现浇钢 筋混凝土楼板 裂缝 控制
生 的楼板裂缝形式： 边几乎成４ ５ 。角。
示。
（ １ ） 偷 工减料 ， 在板的 四周支座处未按设计 图纸要求放置板的负 弯矩 （ ２ ） 偷工减料 ， 在板 的四角未按设计 图纸要求放置射筋或在板 的四角 （ ３ ） 板 的负弯矩钢筋特别是 四角处负弯矩钢筋的绑扎位 置因未设 置小 支架将其 牢固固定 ， 在浇筑混凝土时 ， 操作人 员随意距踩 踏筋 ， 使这些 钢 筋落 到下 面了 ， 混凝 土浇捣后此处保护层 变大 ， 板 的计算厚 度减小 ， 楼板
小 区也陆续建成 ， 批 量住 宅工程 出现 ， 同时其 安全质量也 深受人们关 注。 度进行分析。 随着生活水平 的提高 ， 住户对住房 的质量要求越来越高。现浇钢筋混凝 土
现浇混凝土结构裂缝控制技术规程
现浇混凝土结构裂缝控制技术规程现浇混凝土结构的裂缝控制技术是为了保证结构的安全性、耐久性和美观性，防止裂缝的产生，并在裂缝必须出现时控制其走向和宽度，减少对结构性能的不利影响。
下面是相关参考内容，该部分不出现链接，占用的字数不少于500字。
1. 设计阶段的控制：设计阶段的裂缝控制是裂缝控制的首要环节，主要包括以下内容：- 选择适当的结构形式，避免复杂的构造形式和减少使用混凝土的体积，减少温度和收缩效应的影响。
- 合理设置结构的连接部位，采用伸缩缝隔离不同温度和收缩影响。
- 在设计过程中，采用控制裂缝的有利措施，如预应力技术、钢筋混凝土换热带等。
- 加强对结构变形的控制和监测，制定合理的变形控制措施。
2. 施工阶段的控制：施工阶段的裂缝控制是结构裂缝控制的重要环节，主要包括以下内容：- 控制混凝土的浇筑温度和湿度，避免温度和湿度的突变。
- 控制混凝土的浇筑量和速度，避免过早或过快地浇筑。
- 控制混凝土的振捣和养护，避免过度振捣和不及时养护造成混凝土强度不均匀。
- 加强对结构的监测，及时采取必要的措施，如降温、加湿等，减少温度和收缩效应的影响。
3. 养护阶段的控制：养护阶段的裂缝控制是确保混凝土结构正常工作的重要环节，主要包括以下内容：- 加强对结构的养护，保持混凝土的湿润，避免干缩变形。
- 加强对结构变形的监测，及时采取必要的措施，如增加伸缩缝的开缝量、增加伸缩缝的连接性能等。
- 加强结构维护，及时修复和处理裂缝，避免裂缝扩大和影响结构的正常使用。
4. 维修阶段的控制：维修阶段的裂缝控制是对已经产生的裂缝进行修复和处理，主要包括以下内容：- 选择合适的修复材料，如聚合物修复剂、弹性胶体材料等。
- 采取适当的修复措施，如填缝、修补等。
- 加强对修复效果的监测，及时发现和处理修复材料的老化和损坏问题。
综上所述，现浇混凝土结构裂缝控制技术规程包括设计阶段的控制、施工阶段的控制、养护阶段的控制和维修阶段的控制。

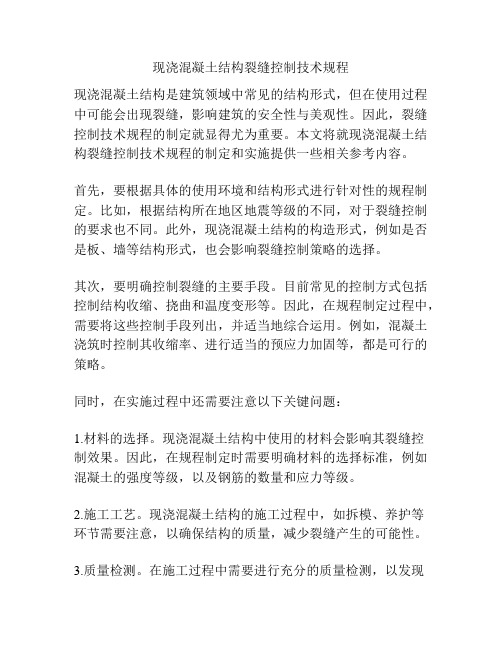

现浇混凝土结构裂缝控制技术规程
现浇混凝土结构裂缝控制技术规程现浇混凝土结构是建筑领域中常见的结构形式，但在使用过程中可能会出现裂缝，影响建筑的安全性与美观性。
因此，裂缝控制技术规程的制定就显得尤为重要。
本文将就现浇混凝土结构裂缝控制技术规程的制定和实施提供一些相关参考内容。
首先，要根据具体的使用环境和结构形式进行针对性的规程制定。
比如，根据结构所在地区地震等级的不同，对于裂缝控制的要求也不同。
此外，现浇混凝土结构的构造形式，例如是否是板、墙等结构形式，也会影响裂缝控制策略的选择。
其次，要明确控制裂缝的主要手段。
目前常见的控制方式包括控制结构收缩、挠曲和温度变形等。
因此，在规程制定过程中，需要将这些控制手段列出，并适当地综合运用。
例如，混凝土浇筑时控制其收缩率、进行适当的预应力加固等，都是可行的策略。
同时，在实施过程中还需要注意以下关键问题：1.材料的选择。
现浇混凝土结构中使用的材料会影响其裂缝控制效果。
因此，在规程制定时需要明确材料的选择标准，例如混凝土的强度等级，以及钢筋的数量和应力等级。
2.施工工艺。
现浇混凝土结构的施工过程中，如拆模、养护等环节需要注意，以确保结构的质量，减少裂缝产生的可能性。
3.质量检测。
在施工过程中需要进行充分的质量检测，以发现结构中的缺陷和问题，并及时纠正。
在施工完工后，还要进行定期的检测与维护，确保结构安全。
此外，在制定和实施裂缝控制技术规程的过程中，需要充分发挥设计、施工、监理等各方面的作用，建立完善的信息共享机制和沟通渠道，提高裂缝控制技术的整体水平。
综上所述，制定现浇混凝土结构裂缝控制技术规程需要充分考虑结构形式、使用环境和控制手段等因素。
在实施过程中，需要注意材料的选择、施工工艺、质量检测等关键问题，并充分发挥设计、施工、监理等各方面的作用，提高裂缝控制技术的整体水平，以确保结构的安全性和可持续发展。
现浇混凝土楼板产生裂缝原因分析及控制措施
现浇混凝土楼板产生裂缝原因分析及控制措施现浇混凝土楼板裂缝是工程常见的质量通病。
本文从设计、材料及施工几方面阐述了现浇混凝土楼板产生裂缝的主要原因，对其的产生只要在设计过程中针对各影响因素考虑全面、细致,严格遵守设计规范,在建筑材料选择与控制，并在施工过程做到提前预防的措施。
这样可以大大减少现浇混凝土楼板产生的裂缝，提高项目工程的质量及工程的进度。
标签：建筑工程；现浇楼板；混凝土；裂缝；控制措施1 前言随着我国住房制度的改革，建筑业的发展和生活水平的不断提高，人们越来越注重对建筑工程结构设计的要求，现浇混凝土楼板结构因其具有良好的耐久性、整体性及抗震性被广泛采用。
钢筋混凝土强度等级也在不断提高，现浇板出现裂缝机率增大，并且影响到楼板的承载力及整个建筑物使用的耐久性并给用户的心理带来不安全感，使得住宅楼浇楼板裂缝问题成为居民住宅质量投拆热点。
2 现浇楼板裂缝产生的主要原因2.1 设计方面从设计角度看，现浇钢筋混凝土楼板属于受弯构件，受拉区肯定存在拉应力，从理论上说出现裂缝是必然的。
现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因而达不到要求。
而房屋的四周阳角由于受到纵、横两个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板混凝土的自由变形，因此在温差和混凝土收缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的末端结束处）首先开裂，产生45度左右的斜裂缝。
2.2 建筑材料我国建筑规范中对组成混凝土的材料质量有严格要求，在捣制混凝土楼板时，水泥安定性不合格，砂、石级配差、砂太细，砂、石含泥量或含粉量过大，使用了反应性骨料或风化岩，混凝土配合比不良，不适当掺用氯盐，水泥水化热引起过高温度等，都会直接影响楼板的质量，导致楼板出现裂缝。
目前，有些厂家为了提高产量，不能做到每批原材料都做配合比试验，而每批原材料的含水量、含砂量、含泥量都不同，极易造成配合比不良，从而造成砼开裂；混凝土成品从生产地运送至施工现场往往需要一定时间，而从施工现场泵送至楼面又需要一定时间，其间不确定因素很容易造成混凝土超过初凝时间再泵至楼面（如塞车、停电、现场施工慢、商品混凝土一次发料过多等），为日后结构裂缝的产生埋下隐患。
住宅工程现浇钢筋混凝土楼板裂缝分析及对策
３ 结 语
２杜正国， 结构分析［ ， Ｍ］北京： 高等教育出版社 ， ０ ．５ ６ ２ ３４— ． ０ ４ 该工程工期短， 工程总造价控制得较低， 故钢框架梁柱的设 ［ ］ 【］ Ｂ５０９２０ ， ３Ｇ ０ ０ １建筑结构荷栽规范［ ］ ０ Ｓ． 计强度利用率都较高—— 主框 架采用钢结构分析软件 ３ ３ 建模 ＤＳ
为 ２ ０ｔｒ 时 ， ． ｎ 通过 ＡＮ Ｙ ｕ Ｓ Ｓ分析 ， 钢板最 大挠度及最 大应力分别 有待进一步研究 和发展 。文中针对 工程实 例 ， 对该 类楼板做 了静 为 ｌ ． １ｌｌ，０ ｒｍ２ 由于考虑到钢板槽 内填 充的珍珠 岩对 力分析 ， ０ ２ Ｔ ２ ０Ｎ／ ＇ｌ ｎ ａ ， 至于动力 分析 （ 包括 地震 反应 ）在往 后 的研究 中将再 做 ，
Ｔｈ ｅ ｅ ｒ ｈ ｏ ｈｅｉ ｔ ｎｃ ｂ ｕ ｈ ｓｇ ｆ ｅ ｒ ｓ ａ ｃ ｎ ｔ ｎｓａ ｅａ ｏ ｔｔ ｅｄｅ ｉ ｎ ｏ

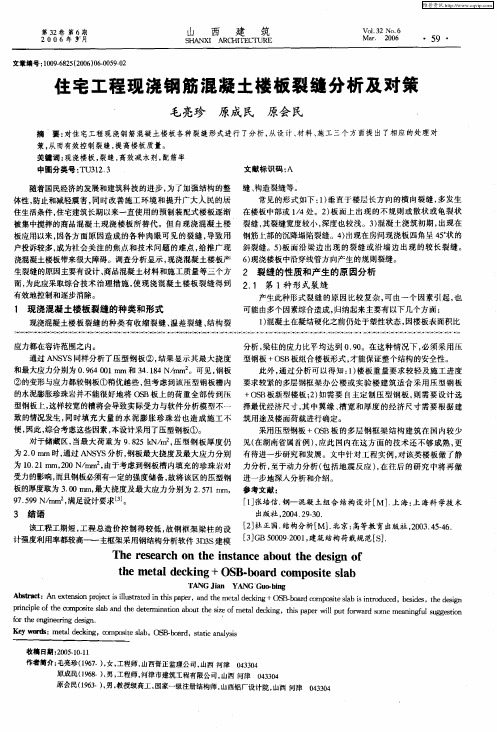

住 宅工程现 浇钢 筋混凝 土楼板裂缝分析及对策
毛 亮珍
摘 策， 从而有效控制裂缝 ， 提高楼板 质量。
原成 民
原会 民
要： 对住宅工程 现浇钢筋混凝土 楼板各种 裂缝形式进行 了分析 ， 从设计 、 材料 、 施工 三个方 面提 出了相 应的处理对
关键词 ： 现浇楼板 ， 裂缝 ， 高效减水剂 ， 配筋率
中豳分类号 ： Ｕ３ ２ ３ Ｔ ｌ ． 文献标识码 ： Ａ
随着 国民经济的发展和建筑科 技 的进 步， 了加强 结构的整 缝 、 为 构造裂缝等 。 常见 的形 式如下 ： ） １ 垂直 于楼层 长方 向的横 向裂缝 ， 多发生 体性， 防止和减轻震害， 同时改善施工环境和提升广大人民的居
论述住宅工程现浇楼板裂缝防治控制
论述住宅工程现浇楼板裂缝防治与控制摘要：随着我国住房制度的改革,经济适用房和商品住宅发展迅猛,现住宅楼面多为现浇结构,钢筋混凝土强度等级也不断提高,现浇板出现裂缝的机率增大。
住宅楼现浇板裂缝问题成为居民住宅质量投诉的热点，也给业主和物业管理部门带来矛盾。
关键词：现浇钢筋混凝土裂缝一、现浇钢筋混凝土楼板出现裂缝的主要情况(1)多层砖混结构；(2)小高层现浇钢筋混凝土短肢剪力墙结构；(3)高层现浇钢筋混凝土剪力墙结构；(4)多层现浇钢筋混凝土框架结构。
出现现浇钢筋混凝土楼板裂缝的工程，以住宅楼较为多见，商业楼、公建用房相对少些。
若按层次分布情况，大多数裂缝分布与层次无关，只有极个别工程，其裂缝在层次上从上到下有递减趋势。
二、裂缝所在部位及其特征(1)现浇钢筋混凝土楼板裂缝，多分布在房屋外墙转角所在房间的楼板上。
裂缝一般呈45°斜向，有时一只角同时出现两条裂缝，裂缝基本上为上下贯通。
(2)部分裂缝产生在板内电线管埋没位置。
(3)个别工程的楼板裂缝垂直于板跨方向，或呈不规则状分布。
三、裂缝的预控重点在设计从住宅工程现浇板裂缝发生的部位分析，设计人员必须尽可能考虑各种影响因素，根据不同的结构部位，采取相应的合理配筋和分缝。
在设计时严格执行规范和强制性条文要求，做到既能满足结构要求，又尽可能地减少出现裂缝的机会。
1、钢筋的使用应满足抗裂要求，适当扩大配筋率，特别在房屋四周阳角处及形状突变的房屋阳角处采用双层双向钢筋加密加强，能对混凝土收缩裂缝扩展起到一定的作用。
2、平面布局力求规则，尽量避免突变。
3、适当增加楼板有效厚度和重视屋面的隔热保温设计也能起到一定作用。
4、对现浇板中预埋管路重叠处和预留洞口处要采取适当的技术措施，防止板厚被缩减降低板的有效抗裂厚度。
四、裂缝成因分析经过对各种影响因素的对比分析，我们认为：(一)现浇钢筋混凝土楼板裂缝，主要是由混凝土温度变形和收缩变形引起的。
钢筋混凝土梁、柱、墙、板等构件共处在同一个大气环境中，当环境的温度和湿度变化时，这些构件的混凝土相应都会产生温度变形和收缩变形。
关于印发《现浇混凝土楼板裂缝防治若干措施》的通知（★）
关于印发《现浇混凝土楼板裂缝防治若干措施》的通知（★）第一篇：关于印发《现浇混凝土楼板裂缝防治若干措施》的通知青建管质字〔2009〕85号关于印发《现浇混凝土楼板裂缝防治若干措施》的通知各区、市建设行政主管部门，各开发建设、施工、监理、预拌混凝土生产单位，各有关单位：现浇混凝土楼板裂缝防治，是我市建筑工程质量通病治理的重点。
最近，我局在工程质量检查中，发现部分工程现浇楼板不同程度存在开裂现象。
为进一步加强现浇混凝土楼板的施工质量管理，预防和控制楼板裂缝，确保现浇楼板承载力和耐久性，我局在充分调研的基础上，根据国家有关法律、法规和工程建设强制性标准，结合我市工程实际，制定了《现浇混凝土楼板裂缝防治若干措施》，现印发给你们，请遵照执行。
各级质量监督机构应加强对现浇楼板裂缝防治工作的监督检查。
对违反相关规定的，依照有关法律、法规规定予以处罚。
附件：《现浇混凝土楼板裂缝防治若干措施》现浇混凝土楼板裂缝防治若干措施楼板施工前裂缝预控1.1 建设单位不得明示和暗示设计单位降低设计标准。
1.2在认真做好图纸会审工作的基础上，总承包施工单位应制定详细的楼板裂缝防治专项施工方案。
专项施工方案应当由施工单位技术负责人审批，总监理工程师审查通过后实施。
经批准的专项施工方案，不得随意变动，主要内容须包括：预拌混凝土进场验收技术要求；向预拌混凝土生产企业预提交的技术参数，应包括初凝时间、终凝时间、坍落度、掺合料品种与掺量、外加剂品种以及其他现场施工需要的技术参数；模板体系承载力、刚度与稳定性计算和防止立杆传力应力集中的构造措施；模板周转套数；钢筋位臵、保护层厚度控制； 6 电气线管位臵、多层线管交叉控制； 7 板厚控制； 8 混凝土浇捣控制；混凝土初凝前找平与终凝前抹压时间控制； 10 混凝土养护方式与时间控制；11 终凝后上人放线时间控制；钢筋、模板吊装时间及防冲撞控制； 13 拆模时间控制； 14 其他必要的控制措施。
关于控制现浇楼板裂缝的控制细则
关于控制住宅工程钢筋混凝土现浇楼板裂缝的技术措施监控管理细则一、简况：本工程多层幢，建筑面积：m2砖混结构，现浇楼层。
高层层幢，层幢，层幢，层幢，建筑面积：m2，框剪结构，现浇楼板厚度为100～110mm。
根据沪建（2001）0907号《控制住宅工程现浇楼板的技术条例》的通知精神，对照本标段工程的实际情况，针对本工程的特点对施工单位上报的关于如何防治控制现浇楼板防裂缝的措施进行分析、审查。
对施工过程中宜产生裂缝特征，制订了本控制细则。
施工程序和关键部位的处理：针对本工程特点、工期节点教为紧凑。
多层约10天一层，高层计划安排在5天一层。
施工节奏相当紧迫，其至超常规的作业，因此对施工程序安排有序，关键部位的处理严密及对裂缝原因分析，针对制订控制方案与实施方法与措施。
分析裂缝产生机理，可总结出混凝土楼板施工期裂缝因素主要关系途径如图1：二、混凝土楼板裂缝控制措施收缩裂缝：混凝土用于水泥水化所需的水量只有水泥重量约25%左右（即水灰比0.25），但因混凝土浇筑操作的需要，加入的水往往多出水化作用需要的几倍，这些多余的水分蒸发产生体积收缩，称为湿度收缩，同时水泥水化作用也会引起体积收缩，称为自缩。
这两种收缩以湿度收缩尤为突出，收缩值和水泥品种、用量、拌和水量，骨料规格，振捣密实性及养护好坏等因素有关，施工中常见的混凝土收缩裂缝有塑性收缩裂缝，沉降收缩裂缝，干燥收缩裂缝。
塑性收缩裂缝：塑性收缩裂缝多出现在干燥或刮风天气，裂缝多为中间宽，两端渐细，且长短不一，分布无规律，互不连贯，混凝土拌制后一段时间内水泥的水化反应激烈，分子链逐渐形成，出现泌水和体积缩小，多发生在搅拌后3—12小时内，终凝前较为明显，又因混凝土处于塑性状态，表面水分蒸出过快，产生急剧的体积收缩而产生裂缝，对混凝土楼板影响深度相对较大。
沉降收缩裂缝：混凝土浇筑后，骨料颗粒沉落，水分上升，因受到钢筋或大的粗骨料的阻挡，使混凝土相互分离，或因混凝土本身组成材料沉落不均造成开裂，这类裂缝多表现为沿钢筋的纵向裂缝及表面龟裂，裂缝较浅较宽，通常在混凝土浇筑后发生，硬化后停止。
住宅工程钢筋混凝土现浇楼板裂缝控制的探讨
（ １）模 板工程 的原 因。钢筋混 凝土模 板支撑 在工 程实 际 中普 遍 存在 未经 计算 ，或 水平 、竖 向联 系杆设 置不 合理 ，造成 支撑 模板 支 撑刚度不够 的现象 。当混凝土 强度未达到规定值 时， 由于楼面 荷载 以 及混 凝土 自重的 影响 ，模板 支撑变 形加大 ，使混 凝土 楼板 中间下沉 ，
一
旦这种平衡 打破 ，或者 拉应力超过 了混凝土的承载 极限 ，钢 筋混凝
质量投诉 。根据有关 部 门的最新统计 ， 目 前居 民在这方 面的质量 投诉
占住宅质量投诉 的 １ ． ％。这引起 了政府 主管部门 以及业 内专业人 员 ４７
土的裂缝就产 生了 。因此从规范上来 看，钢筋混凝 土楼板在 受拉区域 是允许出现裂缝 的 ，但裂 缝的 宽度需要控 制在一定 的范 围内。从这个
２、楼 板底 跨 中裂 缝 。 该 裂缝主 要 出现 在 楼板底 部 ，裂缝走 向一般 垂直 于受力 钢筋 。
３、楼 板底 部平行 于 短跨 受力钢筋 方 向的裂缝 。
该 裂缝 出现在 楼板 底部 ，裂 缝开展平 行与短 跨受 力钢筋 方 向。
４、楼 板底 对 角线 裂 缝 。
该裂 缝 出现在 楼板 底 部 ，延楼板 对角 线方 向 。
制 做 了研 究 。本文 将 从裂 缝类 型 、产 生原 因、 以及控 制方 法 等几 个
方面做一 些探讨 。本文 的内容部分来 自市建委科技委 裂缝控制课 题组
的课 题 报 告 。
一
种收缩产 生，因此这种 收缩的不协调 性导致在混凝 土材料 内部 产生拉
应力 ，这 种拉应 力取 决与收缩 率 的大小 ，收缩 率越大 、拉应 力越大 。 当拉应力 超过混凝 土本身 的受拉极 限时，裂缝也就 产生 了。混凝土材 料 的收缩 率是与水 泥和水 的配 比 （ 俗称水灰 比）以及水泥标 号直接有 关 。实验 证 明混凝 土标 号越 高 、水和水 泥 的用 量越 大 ，混凝 土材 料
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海市关于印发《控制住宅工程钢筋混凝土现浇楼板裂缝的技术导则》
的通知
沪建建（２００１）第０９０７号
各有关单位：
针对目前本市钢筋混凝土现浇楼板裂缝出现较多的情况，市建委组织设计、施工、
监理、材料生产等方面专家和部分现场技术人员，深入研究探讨，提出针对性技术措施，形成〈控制住宅工程钢筋混凝土现浇楼板裂缝的技术导则〉。
现印发给你们，请遵照执行。
附件：控制住宅二程钢筋混凝土浇楼板裂缝的技术导则
上海市建设和管理委员会
二００一年十二月二十日
控制住宅工程
钢筋混凝土现浇楼板裂缝的技术导则
一．设计
１、住宅的建筑平面宜规则，避免平面形状突变。
当平面有凹口时，凹口周边楼板的配筋宜适当加强。
２、应重视屋面结构的保温设计，屋面的传热系数宜≤１．０Ｗ／ｍ２．Ｋ．
３、当楼板平面形状不规则时，宜设置梁使之形成较规则的采面。
４、现浇楼板设计厚度不宜小于１１０ｍｍ（厨房、浴厕、阳台板不得小于９０ｍｍ）单向板应≥Ｌ／５０（Ｌ为板的短向跨度）。
５、房屋长度大于４０米时，可在楼面中部设置后浇带。
６、房屋层面阳角处和跨度≥３．９ｍ的楼板，应设置双层向钢筋，阳角处钢筋间距不宜大于１００ｍｍ，跨度≥３．９ｍ的楼板钢筋间距不宜大于１５０ｍｍ钢筋直径不宜小于φ８。
外墙转角处尚应设置放射形钢筋，配筋范围应大于板跨的１／３，钢筋间距不宜大于１００ｍｍ
７、现浇楼板强度等级不宜大于Ｃ３０。
二、材料
１、用于现浇楼板的混凝土的用水量不得大于１８０ｋｇ／ｍ３．
２、楼板混凝土应采用硅酸盐水泥或普通硅酸盐水泥拌制，并控制掺合料的掺量，粉煤灰渗量不得超过水泥用量的１５％，矿粉掺量不得超过水泥用量的２０％。
３、用于拌制现浇楼板混凝土的细骨料，不得采用细砂，特细砂（细度模数Ｕｆ≥２．３）。
４、商品混凝土生产企业必须控制混凝土坍落度，保证现场浇捣时的坍落度高层应小于１８ｃｍ、多层和中高层小于１５ｃｍ。
５、当有条件时，可在混凝土中加入纤维等抗裂材料。
６、商品混凝土生产企业应尽快建立混凝土收缩值检测和控制体系。
三、施工
１、施工单位必须对现场浇捣的商品混凝土坍落度进行现场逐车检查，对不符合坍落度要求的不得使用。
２、施工单位必须采取有效措施保证楼板厚度和楼板中钢筋保护厚度。
３、混凝土楼板浇捣后，施工单位必须按设计和现行规范要求，采取适当养护措施，确保养护工作质量。
４、楼板中线管必须布置在钢筋网片之上（双层双向配筋时，布置在下层钢筋之上），交叉布线处可采用线盒，线管不宜立体交叉穿越，预埋管线处应采取增设钢筋网等加强措施。
四、后期管理
住宅工程竣工后、交付使用前，建设单位应加强管理和保养，防止温差引起楼板裂疑缝。
