带电电缆识别仪检查电缆是否带电的三种方案

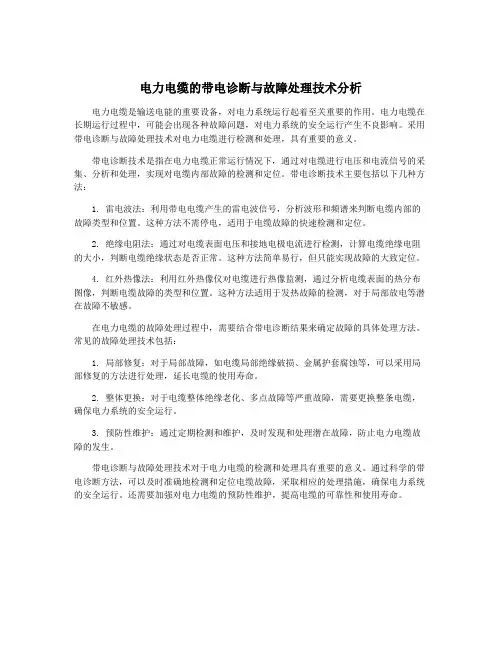

电力电缆的带电诊断与故障处理技术分析
电力电缆的带电诊断与故障处理技术分析电力电缆是输送电能的重要设备，对电力系统运行起着至关重要的作用。
电力电缆在长期运行过程中，可能会出现各种故障问题，对电力系统的安全运行产生不良影响。
采用带电诊断与故障处理技术对电力电缆进行检测和处理，具有重要的意义。
带电诊断技术是指在电力电缆正常运行情况下，通过对电缆进行电压和电流信号的采集、分析和处理，实现对电缆内部故障的检测和定位。
带电诊断技术主要包括以下几种方法：1. 雷电波法：利用带电电缆产生的雷电波信号，分析波形和频谱来判断电缆内部的故障类型和位置。
这种方法不需停电，适用于电缆故障的快速检测和定位。
2. 绝缘电阻法：通过对电缆表面电压和接地电极电流进行检测，计算电缆绝缘电阻的大小，判断电缆绝缘状态是否正常。
这种方法简单易行，但只能实现故障的大致定位。
4. 红外热像法：利用红外热像仪对电缆进行热像监测，通过分析电缆表面的热分布图像，判断电缆故障的类型和位置。
这种方法适用于发热故障的检测，对于局部放电等潜在故障不敏感。
在电力电缆的故障处理过程中，需要结合带电诊断结果来确定故障的具体处理方法。
常见的故障处理技术包括：1. 局部修复：对于局部故障，如电缆局部绝缘破损、金属护套腐蚀等，可以采用局部修复的方法进行处理，延长电缆的使用寿命。
2. 整体更换：对于电缆整体绝缘老化、多点故障等严重故障，需要更换整条电缆，确保电力系统的安全运行。
3. 预防性维护：通过定期检测和维护，及时发现和处理潜在故障，防止电力电缆故障的发生。
带电诊断与故障处理技术对于电力电缆的检测和处理具有重要的意义。
通过科学的带电诊断方法，可以及时准确地检测和定位电缆故障，采取相应的处理措施，确保电力系统的安全运行。
还需要加强对电力电缆的预防性维护，提高电缆的可靠性和使用寿命。
电力电缆性能不带电的检测方法
随着城市建设的发展,电力电缆在城网供电中所占的份量也越 来越重,在一些城市的市区逐步取代架空输电线路;同时随着电 缆数量的增多及运行时间的延长,电缆的故障也越来越频繁。由 于电线电缆路的隐蔽性、个别运行单位的运行资料不完善以及测 试设备的局限性等原因,使电缆故障的查找非常困难。电力电缆 故障按性质可分为串联（断线）故障及并联（短路）故障两种, 后者按绝缘外是否有金属护套或屏蔽可分为主绝缘故障（外有金 属屏蔽）,外皮（外护套）故障（无金属屏蔽）的故障。主绝缘 故障根据测试方法不同,按故障点的绝缘电阻 Rf 大小可分：
①金属性短路（低阻）故障,其中 Rf 不同仪器及方法选择各不同, 一般 Rf<10Z0（Z0 为电缆波阻抗）;
②高阻故障; ③间歇（闪络）故障三种。三者之间没有绝对的界限,主要 由现场试验方法区分,与设备的容量及内阻有关。 近十年来我国城市电网大量采用 XLPE 电力电缆,根据电缆 的故障,国内外有各种不同的测试方法。
Байду номын сангаас
高压电缆如何检测是否带电.doc
高压电缆如何检测是否带电12月5日巡检工巡线时发现1号皮带桁架上有电缆外皮烧蚀痕迹，一号皮带桁架上有2根300平方的骨料电缆，1根95平方中部加力站电缆，1根240平方的T接电缆。
2根150平方的独山电缆共计6根电缆，单从外形上判断是独山电缆损坏，但是发生误判的后果只有一个，造成人员伤害。
所以不敢贸然维修，一定要清楚认真的判断电缆是否会带电，以保护人身安全。
为此查阅大量资料判断高压电缆是否带电的方法有：1、通过仪器测量，现场没有无法使用。
2、把疑是故障电缆拆卸，再通入大电流，用卡表测量。
此方法需要把电缆剥开，不安全还会对电缆损伤，不适用。
3、把疑是故障电缆拆卸，再通入把音频信号，用收音机判断，由于电缆有半导层和铜皮屏蔽，电缆9公里由太长音频信号有衰减没试。
4、使用高压验电笔进行验电。
5、在电缆的中间，没有办法直接检验其是否带电。
可以用一小型收音机，当其在远处能正常收音时，拿到电缆边上，杂音变大的是电缆带电，没有变化的是电缆不带电。
相比之下第4条和5条方法简便，准备测试一下。
1、先实验第4条方法，先用电力室高压验电器实验一下，结果高压验电器只有触碰到10kv带电体才报警，离开5mm都不会报警，用高压验电器判断电缆是否带电方法不可行。
2、实验第5种方法，找了一个全波段收音机接近带电电缆，在调频波段没有杂音，在中波AM频道16-18Mhz有杂音，接近时有声音，离开10cm就没声音了，实验多个电缆均是如此，用收音机判断高压电缆是否带电可能有用。
又对带电电缆停电后进行测试，但是断电后收音机还是有噪音，只有摇出高压小车，噪音才消失，真空断路器真空泡行程有15-25mm和9-11mm两种，两电缆交叠导线间距20-40mm，和比真空泡行程大不了多少，估计可以有磁场感应，加上桁架上6根电缆交叉折叠线路又长，这多条电缆都会产生磁场，这时整个区域都会有50HZ电产生的磁场，这时整个区域都会有磁场，使用收音机判别无法有效识别。

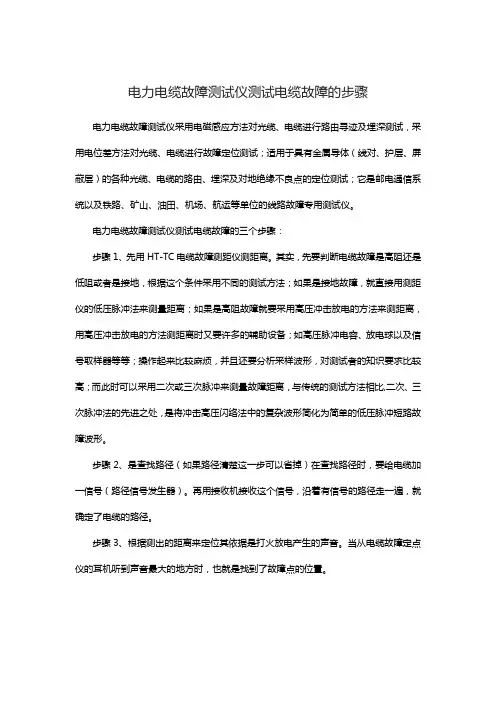

电力电缆故障测试仪测试电缆故障的步骤
电力电缆故障测试仪测试电缆故障的步骤电力电缆故障测试仪采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试；适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试；它是邮电通信系统以及铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。
电力电缆故障测试仪测试电缆故障的三个步骤：
步骤1、先用HT-TC电缆故障测距仪测距离。
其实，先要判断电缆故障是高阻还是低阻或者是接地，根据这个条件采用不同的测试方法；如果是接地故障，就直接用测距仪的低压脉冲法来测量距离；如果是高阻故障就要采用高压冲击放电的方法来测距离，用高压冲击放电的方法测距离时又要许多的辅助设备；如高压脉冲电容、放电球以及信号取样器等等；操作起来比较麻烦，并且还要分析采样波形，对测试者的知识要求比较高；而此时可以采用二次或三次脉冲来测量故障距离，与传统的测试方法相比,二次、三次脉冲法的先进之处，是将冲击高压闪络法中的复杂波形简化为简单的低压脉冲短路故障波形。
步骤2、是查找路径（如果路径清楚这一步可以省掉）在查找路径时，要给电缆加一信号（路径信号发生器）。
再用接收机接收这个信号，沿着有信号的路径走一遍，就确定了电缆的路径。
步骤3、根据测出的距离来定位其依据是打火放电产生的声音。
当从电缆故障定点仪的耳机听到声音最大的地方时，也就是找到了故障点的位置。
带电电缆识别仪的工作原理
带电电缆识别仪的工作原理概述带电电缆识别仪（Cable Fault Locator）是一种用于检测和识别电力线路故障的设备。
它通过测量电缆中的电流、电压和电阻等参数，可以精确地确定故障的位置和类型。
本文将介绍带电电缆识别仪的基本原理和工作方式。
原理带电电缆识别仪主要采用两种测量方法，即电流法和电压法。
电流法是指通过测量电缆中的电流来确定故障位置，而电压法则是通过测量电缆终端的电压变化来确定故障位置。
这两种方法都可以在带电状态下进行，从而大大提高了检测的效率。
电流法的原理是基于欧姆定律，即电流与电阻成反比。
当电缆发生故障时，电缆的电阻值会发生变化，电流也会随之变化。
通过测量故障前后的电流值，可以计算出电缆的电阻变化量，从而确定故障的位置。
电压法的原理则是基于电缆两端电压的变化。
当电缆发生故障时，电缆两端的电压会发生变化，这个变化可以被测量出来。
通过测量故障前后的电压值，可以计算出电缆受损部位的阻抗，从而确定故障的位置。
工作方式带电电缆识别仪的工作方式主要分为三个步骤：信号注入、信号接收和信号处理。
下面将详细介绍这三个步骤的具体操作。
信号注入首先，需要在电缆两端分别接入一个发生器和一个接收器。
发生器会注入一定的信号电流或电压，而接收器会接收信号电流或电压，并将其返回给带电电缆识别仪。
信号接收接下来，需要在电缆上扫描并检测信号的强度和频率变化等信息。
这个过程需要使用特殊的探头和测量仪器。
通过观察信号的变化，可以识别出电缆中的故障点，并确定故障的类型和位置。
信号处理最后，需要对接收到的信号进行处理和分析。
这个过程需要用到专门的软件和算法，可以根据信号的特征和频率分析结果，准确地定位故障点并输出报告。
结论带电电缆识别仪是一种可靠、高效的检测设备，通过电流法和电压法的测量手段，可以精确地检测和识别电缆故障，并提供详尽的故障报告。
在电力生产和维护中，带电电缆识别仪将发挥越来越大的作用。

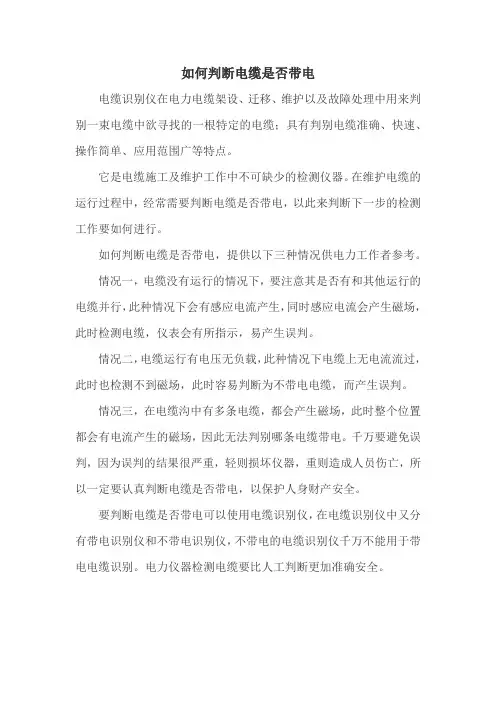

如何判断电缆是否带电
如何判断电缆是否带电
电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。
它是电缆施工及维护工作中不可缺少的检测仪器。
在维护电缆的运行过程中，经常需要判断电缆是否带电，以此来判断下一步的检测工作要如何进行。
如何判断电缆是否带电，提供以下三种情况供电力工作者参考。
情况一，电缆没有运行的情况下，要注意其是否有和其他运行的电缆并行，此种情况下会有感应电流产生，同时感应电流会产生磁场，此时检测电缆，仪表会有所指示，易产生误判。
情况二，电缆运行有电压无负载，此种情况下电缆上无电流流过，此时也检测不到磁场，此时容易判断为不带电电缆，而产生误判。
情况三，在电缆沟中有多条电缆，都会产生磁场，此时整个位置都会有电流产生的磁场，因此无法判别哪条电缆带电。
千万要避免误判，因为误判的结果很严重，轻则损坏仪器，重则造成人员伤亡，所以一定要认真判断电缆是否带电，以保护人身财产安全。
要判断电缆是否带电可以使用电缆识别仪，在电缆识别仪中又分有带电识别仪和不带电识别仪，不带电的电缆识别仪千万不能用于带电电缆识别。
电力仪器检测电缆要比人工判断更加准确安全。
带电电缆识别方法
带电电缆识别方法带电电缆的识别对于电力系统的安全运行具有极其重要的作用。
在现代的电力系统中，带电电缆的数量越来越多，这也就使得识别带电电缆变得更为关键。
本文将会介绍10种带电电缆识别的方法，并且对这些方法进行详细的描述。
1. 电缆标志的识别方法通过检查电缆标志字符可以识别带电电缆。
在现代电力系统中，电缆引入和管线中的电缆上通常会标示电缆编号或者其它重要的信息。
这种方法可以依靠电缆标志来识别电缆进入或管线内具体位置。
2. 瞬时反射法的识别方法通过短暂注入瞬间电流或电压，利用电缆结构的波阻抗特征，来识别电缆的位置。
这种方法需要通过一定的仪器设备，可以在不影响电路的情况下对带电电缆进行识别。
3. 声频法的识别方法在带电电缆上注入高频信号，在缆线的声波响应中检测和识别电缆，这种方法特别适用于识别较长的电缆。
通过仪器设备的反馈，可以得到电缆的位置和详细信息。
4. 更改电压法的识别方法换变电压的方法可以准确定位带电电缆的位置，通过变压器的更换，可以让电缆运行在不同的电压下。
这是通过调整电压来识别电缆的位置和类型，以完成带电电缆的详细识别和分类。
5. 谐波响应法的识别方法通过在电力系统内注入单一或多波频率，识别并分析缆线的谐波响应来确定电缆的位置。
这个方法需要一系列仪器设备来完成，但是实际上已经在电力系统中得到广泛的应用，其技术水平也越来越成熟。
6. 热成像法的识别方法通过使用热成像相机来检测带电电缆。
电缆在高电压下会发出一定程度的热量，通过热成像可以得到电缆的位置和辐射热量信息。
不需要直接接触电缆，在检测带电电缆时可以大大提高安全性。
7. 脉冲激发法的识别方法通过带电电缆脉冲激发的方式，来记录其脉冲响应数据，通过分析这些数据，可以得出电缆的性质和位置。
这种方法很容易进行且成本低，可以使用标准仪器设备来进行检测。
8. 电感耦合法的识别方法通过使用电磁耦合技术，来探测带电电缆的电磁场，从而识别电缆的位置和性质。
电缆故障检测查找方法
电缆故障检测查找一种简单实用的带电电缆识别仪，能够判断一组运行电缆中哪根是带电电缆哪根是不带电电缆。
其实这是个即简单又复杂的问题，复杂在一般情况下我们判别是通过鉴定带电电缆上的50HZ交变电流，但一些特殊情况下，这一方法会失去作用，理由如下：1、如果运行电缆有电压，无负载时，电缆上就无电流流过，这时就检测不到磁场，以为是不带电电缆，极容易产生误判。
2、如果电缆没有运行，但是这条电缆如果和其它运行电缆有并行的情况下，就会有感应电流产生，同时感应电流也会有磁场产生，这时电缆识别仪仪表也会有指示，这时就会产生误判。
3、如果在电缆沟中，会有多条电缆，这多条电缆都会产生磁场，这时整个区域都会有50HZ电流产生的磁场，这时整个区域都会有磁场，使判别无法进行，容易产生误判。
4、带电电缆的寻径：将发射机通过耦合钳卡在电缆上，发射机的发射信号就可耦合到电缆上（无论运行电缆，还是停电电缆）。
通过电缆识别仪接收机我们就可找到电缆的地下走向并寻测出电缆的出处。
5、带电电缆的识别：（与人们习惯理解有差别）将发射机通过发射钳卡在电缆上，在另一端的电缆的暴露处用接收钳连接接收机。
此时根据信号就可判断哪一根为加信号电缆。
（此方法需多配一把特制接收钳）。
6、寻测50Hz信号：由于DTY-2000具有寻测50Hz信号功能，这一功能大大加强了判断功能，我们可以用接收机挨个判断电缆群中的带有50Hz信号的电缆（带50Hz信号电缆不一定为运行电缆）。
一、电缆在运行中被击穿的原因很多，其中最主要的原因是绝缘强度降低及受外力的损伤，归纳起来大致有以下几种原因：（1）由于电源电压与电缆的额定电压不符，或者在运行中有高压窜入，使绝缘强度受到破坏而被击穿。
（2）负荷电流过大，致使电缆发热，绝缘变坏而导致电缆击穿。
（3）曾发生接地短路故障，当时未发现，但运行一段时间后电缆被击穿。
（4）保护层腐蚀或失效。
例如，使用时间过久，麻皮脱落，铠装、铅皮腐蚀，保护失效，不能保护绝缘层，最终电缆被击穿。
