金刚砂地坪裂缝处理方案
金刚砂地坪空鼓开裂处理方法

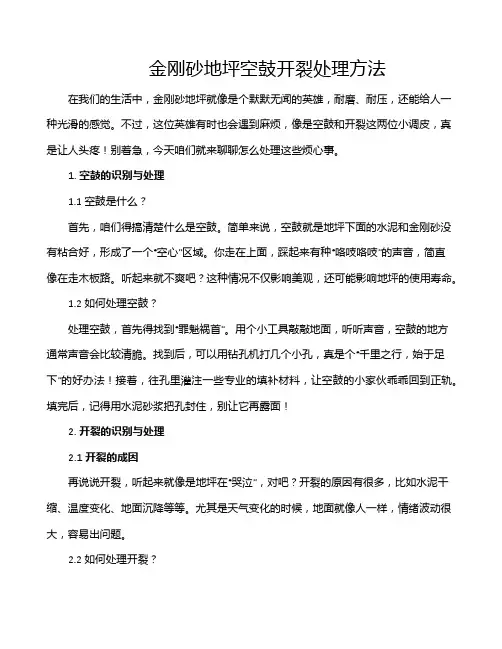

金刚砂地坪空鼓开裂处理方法在我们的生活中，金刚砂地坪就像是个默默无闻的英雄，耐磨、耐压，还能给人一种光滑的感觉。
不过，这位英雄有时也会遇到麻烦，像是空鼓和开裂这两位小调皮，真是让人头疼！别着急，今天咱们就来聊聊怎么处理这些烦心事。
1. 空鼓的识别与处理1.1 空鼓是什么？首先，咱们得搞清楚什么是空鼓。
简单来说，空鼓就是地坪下面的水泥和金刚砂没有粘合好，形成了一个“空心”区域。
你走在上面，踩起来有种“咯吱咯吱”的声音，简直像在走木板路。
听起来就不爽吧？这种情况不仅影响美观，还可能影响地坪的使用寿命。
1.2 如何处理空鼓？处理空鼓，首先得找到“罪魁祸首”。
用个小工具敲敲地面，听听声音，空鼓的地方通常声音会比较清脆。
找到后，可以用钻孔机打几个小孔，真是个“千里之行，始于足下”的好办法！接着，往孔里灌注一些专业的填补材料，让空鼓的小家伙乖乖回到正轨。
填完后，记得用水泥砂浆把孔封住，别让它再露面！2. 开裂的识别与处理2.1 开裂的成因再说说开裂，听起来就像是地坪在“哭泣”，对吧？开裂的原因有很多，比如水泥干缩、温度变化、地面沉降等等。
尤其是天气变化的时候，地面就像人一样，情绪波动很大，容易出问题。
2.2 如何处理开裂？处理开裂的办法有很多，首先，你要确认裂缝的深度和宽度。
小裂缝可以用专用的修补剂涂抹，像给地坪“贴膏药”。
而对于比较大的裂缝，可能需要打磨、清理，然后再用水泥砂浆修复。
这个过程就像给地坪做“美容”，修复好之后，它就能焕然一新，再次展现出光辉的面貌！3. 预防措施3.1 定期检查空鼓和开裂虽然让人烦恼，但其实只要定期检查，就能把这些问题扼杀在摇篮里。
每隔一段时间，咱们就来检查一下地坪，看看有没有松动的地方，及时处理，避免日后“麻烦不断”。
3.2 选择优质材料另外，选对材料也非常重要。
金刚砂地坪的施工材料质量直接关系到日后的使用效果。
别图一时便宜，买了劣质材料，后面可就得花更多的时间和精力来修复了。

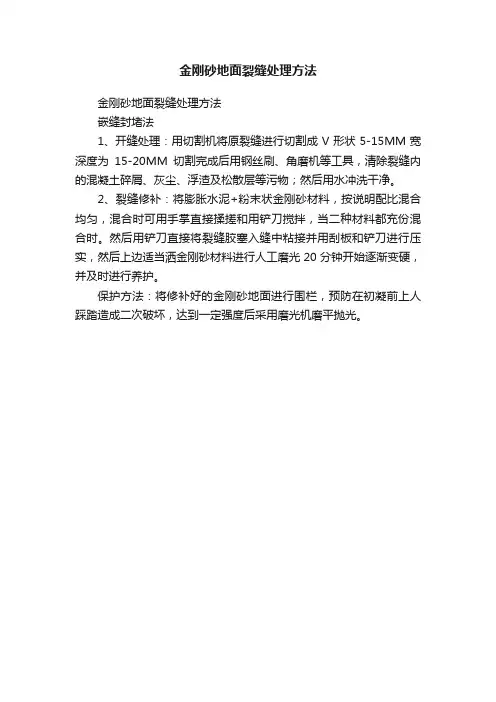

金刚砂地面裂缝处理方法
金刚砂地面裂缝处理方法
嵌缝封堵法
1、开缝处理：用切割机将原裂缝进行切割成V形状5-15MM宽深度为15-20MM切割完成后用钢丝刷、角磨机等工具，清除裂缝内的混凝土碎屑、灰尘、浮渣及松散层等污物；然后用水冲洗干净。
2、裂缝修补：将膨胀水泥+粉末状金刚砂材料，按说明配比混合均匀，混合时可用手掌直接揉搓和用铲刀搅拌，当二种材料都充份混合时。
然后用铲刀直接将裂缝胶塞入缝中粘接并用刮板和铲刀进行压实，然后上边适当洒金刚砂材料进行人工磨光20分钟开始逐渐变硬，并及时进行养护。
保护方法：将修补好的金刚砂地面进行围栏，预防在初凝前上人踩踏造成二次破坏，达到一定强度后采用磨光机磨平抛光。
金刚砂地面裂缝处理方法
金刚砂地面裂缝处理方法
金刚砂地面裂缝处理方法
嵌缝封堵法
1、开缝处理：用切割机将原裂缝进行切割成V形状5-15MM宽深度为15-20MM切割完成后用钢丝刷、角磨机等工具，清除裂缝内的混凝土碎屑、灰尘、浮渣及松散层等污物；然后用水冲洗干净。
2、裂缝修补：将膨胀水泥+粉末状金刚砂材料，按说明配比混合均匀，混合时可用手掌直接揉搓和用铲刀搅拌，当二种材料都充份混合时。
然后用铲刀直接将裂缝胶塞入缝中粘接并用刮板和铲刀进行压实，然后上边适当洒金刚砂材料进行人工磨光20分钟开始逐渐变硬，并及时进行养护。
保护方法：将修补好的金刚砂地面进行围栏，预防在初凝前上人踩踏造成二次破坏，达到一定强度后采用磨光机磨平抛光。
浅谈金刚砂耐磨地坪的裂缝治理
浅谈金刚砂耐磨地坪的裂缝治理近年来，金刚砂耐磨地坪的裂缝治理问题得到了业内的广泛关注，研究其相关课题有着重要意义。
本文首先对相关内容做了概述，分析了金刚砂耐磨地坪的施工准备工作，并结合相关实践经验，分别从多个角度与方面提出了金刚砂耐磨地坪裂缝的防治措施，阐述了个人对此的几点看法与认识，望有助于相关工作的实践。
标签：金刚砂耐磨地坪；裂缝；治理1、前言作为金刚砂耐磨地坪实践中的一项重要方面，对其裂缝治理问题占据着极为关键的地位。
该项课题的研究，将会更好地提升对金刚砂耐磨地坪裂缝治理问题的分析与掌控力度，从而通过合理化的措施与途径，进一步优化该项工作的最终整体效果。
2、概述金钢砂耐磨地面材料是由一定颗粒级配的矿物合金骨料、特种水泥、其它掺合料和外加剂组成。
该耐磨地面具有极高的耐磨性、永久抗蚀性，能增强混凝土地面的耐磨性，耐冲击性度。
极大提高了混凝土的密度，使其减少起尘，增加了地面的防油性.形成了一个高密度，易清洁，抗渗透的地面。
与混凝土地面一起施工，施工工期短。
耐久性好，减少了因周期性涂装或将表面增厚所带来的费用。
它比非金属的硬化地面的起尘少，表观有如星夜般闪闪，耐冲击更好，而且对防静电有一定效果。
摒弃了传统的混凝土基层与面层分开施工的做法，从而消除了因基层与面层结合不良而导致裂缝和空鼓的质量通病，简化了工序，缩短了施工周期，节约人工费用，在工厂、车库、跑道、码头等工程中得到越来越广泛的应用。
3、金刚砂耐磨地坪的施工准备3.1 场地平整场地平整时，应注意场地土的土质，不同的土质采用不同处理方法。
因本工程场地起伏高差较大，故场地平整时采取了局部回填。
回填时采用分层回填。
3.2 垫层处理因本工程地面荷载要求较小，结合当地建筑材料，垫层采用C25混凝土垫层，确保压实系数≥0.95，地基承载力fak≥100KPa。
3.3 测量放线及设缝因地坪面积较大，造成水平控制困难，普通水准仪引起测量误差较大，故选用激光经纬仪进行测量放线。
金刚砂地坪裂缝处理方案
金刚砂地坪裂缝处理方案金刚砂地坪是一种常见的耐磨地坪材料，具有优良的耐磨性和抗压性能。
然而，由于各种原因，金刚砂地坪仍然可能出现裂缝。
裂缝的存在不仅影响地坪的美观度，还有可能导致继续扩大并影响地坪的使用寿命。
因此，正确的处理裂缝是确保金刚砂地坪使用寿命的关键。
以下是一些常见的金刚砂地坪裂缝处理方案。
1.清理裂缝：首先，需要将裂缝周围的杂物、尘土等清理干净。
可以使用刷子和吸尘器清理，确保裂缝表面干净无尘。
2.切割和加强：对于较宽的裂缝，可以考虑使用手动或机械切割工具将裂缝加宽，并填充适当大小的胶带或填料。
这样能够增加裂缝的抗拉强度，防止继续扩大。
3.填缝：使用适合金刚砂地坪的填缝材料进行填缝。
常用的填缝材料包括环氧树脂、聚氨酯、聚硫、乙烯基等。
根据裂缝的大小和深度选择合适的填缝材料，并按照说明进行施工。
4.抛光：完成填缝后，可以使用抛光机对金刚砂地坪进行抛光处理，使填缝部位与周围地面保持一致的光滑度和亮度。
5.封面涂层：在裂缝处理完成后，可以考虑施加一层封面涂层来加强地坪的整体性能。
封面涂层可以保护地坪免受日常磨损和化学腐蚀的影响。
6.日常维护：为了保持金刚砂地坪的良好状态，需要进行日常的维护工作。
包括定期清洁、避免重物碰撞、注意防水防潮等。
及时处理任何新出现的裂缝，以防止进一步损坏。
除了上述的处理方案，还应注意以下几点：1.在施工过程中，应严格按照设计方案和操作规范进行操作，确保地坪的质量。
2.在选择填缝材料时，应考虑其与金刚砂地坪的黏附性和相容性。
避免填缝材料与地坪产生不良反应。
3.在填缝过程中，应注意填缝材料的充填度和固化时间。
及时清理多余的填缝材料，避免对使用产生不良影响。
4.对于较大且严重的裂缝，建议寻求专业的技术支持和建议，以确保正确处理并防止进一步损害。
总之，金刚砂地坪裂缝的处理需要综合考虑材料、工艺和施工等多个方面的因素。
通过正确的处理和定期维护，可以保持金刚砂地坪的良好状态，延长使用寿命。

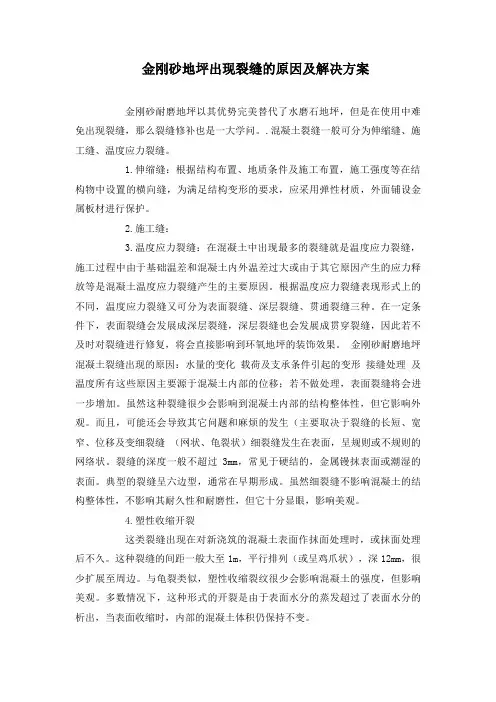

金刚砂地坪出现裂缝的原因及解决方案
金刚砂地坪出现裂缝的原因及解决方案金刚砂耐磨地坪以其优势完美替代了水磨石地坪，但是在使用中难免出现裂缝，那么裂缝修补也是一大学问。
.混凝土裂缝一般可分为伸缩缝、施工缝、温度应力裂缝。
1.伸缩缝：根据结构布置、地质条件及施工布置，施工强度等在结构物中设置的横向缝，为满足结构变形的要求，应采用弹性材质，外面铺设金属板材进行保护。
2.施工缝：3.温度应力裂缝：在混凝土中出现最多的裂缝就是温度应力裂缝，施工过程中由于基础温差和混凝土内外温差过大或由于其它原因产生的应力释放等是混凝土温度应力裂缝产生的主要原因。
根据温度应力裂缝表现形式上的不同，温度应力裂缝又可分为表面裂缝、深层裂缝、贯通裂缝三种。
在一定条件下，表面裂缝会发展成深层裂缝，深层裂缝也会发展成贯穿裂缝，因此若不及时对裂缝进行修复，将会直接影响到环氧地坪的装饰效果。
金刚砂耐磨地坪混凝土裂缝出现的原因：水量的变化载荷及支承条件引起的变形接缝处理及温度所有这些原因主要源于混凝土内部的位移；若不做处理，表面裂缝将会进一步增加。
虽然这种裂缝很少会影响到混凝土内部的结构整体性，但它影响外观。
而且，可能还会导致其它问题和麻烦的发生（主要取决于裂缝的长短、宽窄、位移及变细裂缝（网状、龟裂状）细裂缝发生在表面，呈规则或不规则的网络状。
裂缝的深度一般不超过3mm，常见于硬结的，金属镘抹表面或潮湿的表面。
典型的裂缝呈六边型，通常在早期形成。
虽然细裂缝不影响混凝土的结构整体性，不影响其耐久性和耐磨性，但它十分显眼，影响美观。
4.塑性收缩开裂这类裂缝出现在对新浇筑的混凝土表面作抹面处理时，或抹面处理后不久。
这种裂缝的间距一般大至1m，平行排列（或呈鸡爪状），深12mm，很少扩展至周边。
与龟裂类似，塑性收缩裂纹很少会影响混凝土的强度，但影响美观。
多数情况下，这种形式的开裂是由于表面水分的蒸发超过了表面水分的析出，当表面收缩时，内部的混凝土体积仍保持不变。
混凝土温度应力深层裂缝和贯通裂缝同属结构破坏裂缝，表层修补基本作用不大。
金刚砂地坪产生裂纹主要有以下原因
金刚砂地坪产生裂纹主要有以下原因：
1.施工时，混凝土初凝时间没掌握好.导致混凝土含水量太低的情况下撒金刚砂施工，完成后就会产生裂纹。
2.施工完成后没在规定时间内对地面进行养护剂施工，或水保养。
3.收缩缝切割的有点晚吧，造成热胀冷缩出现很多裂纹。
一般情况下金刚砂地面施工完成后一天两天左右就要进行伸缩缝切割,如果太晚,地面硬度逐步上来,再进行切割,地面就会容易爆,即有裂纹出
产生裂纹后比较有效果的补救方法：
主要是再做一次混凝土密封固化剂处理方法有以下几种。
1、用cf-2000高效复合防水剂修复裂缝后，再用金刚砂耐磨地坪去
漆恢复表面
2、直接使用相同颜色的金刚砂耐磨材料修补，用水性修补剂（按
比例兑水）搅拌耐磨材料现具体施工也很简单，水打磨-做固化剂-抛光
注：CF-2000 是复合防水剂。
金刚砂地面空鼓和龟裂修复方案
金刚砂地面修复方案一、空皮地面的处理方法1.原因：混凝土轻质材料浮在面上，在摊铺过程滞留地坪表面造成。
2.处理：用绿色超薄混凝土摊铺一公分，表面撒金刚砂。
3.施工方式：A、基层铣刨处理：铣刨清理干净后，用界面剂涂刷基层两遍，界面剂施工1-3小时后，开始混料搅拌施工。
B、石子3-5MM10公斤C、砂（中砂）8公斤D、水泥，普硅水泥PO42.5 3-4公斤E、掺合料：1公斤F、水：用水量在10-12%用以上材料按顺序加入搅拌器中搅拌3-5分钟，将搅拌好的材料倒出，均匀摊铺，并用专用齿耙控制施工厚度，并用消泡滚筒排除内部空气，并使表面平整。
平整后，撒布金刚砂骨料，再次平整。
初凝后并在其表面喷洒专用养护剂，常温2-3天后即可开面，研磨固化。
二、空鼓地面的处理方法（高压注浆法）1.材料性能：采用环氧灌缝胶是一种双组份、低粘度、可注入混凝土裂缝及空腔的高强度环氧树脂，经固化后所形成的高强度材料，产品参考美国ASTM C881–78 中的1 型1 级B + C 标准的和英国BS 6319 标准，性能指标均大于参考指标。
2.用途和优点作为结构粘合剂来修复破裂和受损的混凝土。
它作为结构性环氧树脂修补，并且能持久粘合混凝土和钢铁，已有很长的使用历史。
它用于密封如圆柱、横梁、地基、甲板和挡水建筑等结构组件中的空腔和裂缝。
它不仅形成了一道能有效防止水渗透的有力屏障，并且能强力粘合混凝土各部分，使其恢复原有的混凝土结构强度。
优点包括：◆ 属防水型结构。
◆ 具有深层性渗透。
◆ 具有优质的粘合质量。
◆ 干湿条件下皆适用。
◆ 机械强度及粘接强度高。
◆ 固化时无收缩。
◆ 防止钢筋受腐蚀3.注浆孔的施工A.与裂缝最低处左或右2-8CM处呈45°钻孔至结构体厚度一半左右的深度顺序由低往高处钻孔孔距为15-25CM都可以钻孔完成后埋设止水针头由于一般结构体裂缝属于不规则状这时钻孔时需要注意与裂缝面交叉这样效果会更好。
B. 止水针头放置好后用注浆液灌注直至浆液渗出结构体表面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金刚砂地坪裂缝处理方案
一、裂缝原因分析
经业主监理及我司现场勘查，会展大厅混泥土无空鼓、起砂现象，排除施工作业导致的原因；因当时工期紧，任务重，地坪最终在冬季施工，温度为零度以下，年后，室温骤然升高，空气湿度增大，因此会展大厅金刚砂地坪产生干缩导致体积变形从而出现伸缩性裂缝。
二、施工准备
1、901胶水、粉末状金刚砂，水泥灰
2、使用工具：云石机、铲刀、气筒、抹子、刮板等
三、施工步骤
①、增加原有分仓缝隙的深度和宽度，深度至8cm，宽度至1.5cm。
从而保证每仓的伸缩独立，减小伸缩系数。
②、对已产生的不规则细微裂缝用气筒对内部灰尘进行清理，然后
用掺901胶水和粉末状金刚砂进行搅拌，搅拌均匀，稠度适宜后，
对表面的细小裂缝处封严，用刮板刮平，干透后用砂纸磨平。
③、修补完成后，由于现阶段处于春初，温度尚不是很高，因此，在夏季高温时，其裂缝在高温下将裂开最大值。
所以需一定的观察时间，如裂缝增大，将再次采取修补。
④、由于金刚砂地坪为一次成型，在修补后表面效果难以达到预期，建议增加涂层覆盖，如环氧树脂地坪漆等，从而即达到预期效果，也满足使用功能。
1、施工前应清理展厅地面，对已完成的墙面、柱子及幕墙面层进行保护，严禁施工造成破坏。
2、面层未干透前，禁止扫地，严防灰尘污染地面。
3、施工完的地面要妥善保护。
如有侵权请联系告知删除，感谢你们的配合！。
