加药计量泵流量调节与控制
加药计量泵流量调节与控制
加药计量泵与普通容积式往复泵的根本区别在于流量调节部分。
计量泵在其驱动机构中具有专用的流量调节机构，而往复泵没有。
随着技术进步和特殊场合的要求，计量泵流量调节的方式也在不断发展。
流量调节方式主要分为以下几种：
一、手动调节方式
手动调节方式是采用计量泵驱动机构中的机械子系统使泵的冲程长度或有效冲程长度在0~100%范围内变化，从而达到调节流量的目的。
手动调节的方式包括：
1. 可调偏心机构调节
可调偏心机构是通过调节计量泵的调节螺杆，从而改变计量泵偏心机构的偏心距，达到改变计量泵柱塞行程的目的。
柱塞行程的改变直接改变了计量泵每个冲程的排量，所以计量泵的输出流量随之改变。
此类调节形式是对冲程的峰值流量进行调节，随着计量泵输出流量的改变，流量脉动对管路系统的冲击和影响也会随之改变。
可变偏心调节机构是计量泵中被普遍采用的机构形式，尤其是高负荷，苛刻环境的计量泵绝大部分采用此调节形式，只有极少品牌采用曲柄连杆调节机构。
2. 有效冲程长度调节
有效冲程调节又被称为液压旁路调节。
有效冲程长度调节与可调偏心结构调节有所不同。
有效冲程调节结构不是直接改变计量泵的冲程长度，在整个调节过程中，计量泵柱塞运动的冲程长度没有直接变化。
有效冲程长度调节是利用液压旁路的开与关，改变柱塞实际驱动隔膜的冲程长度，也就是改变了柱塞驱动做功的有效长度。
通过改变柱塞的有效冲程，从而改变每个冲程的排量，最终改变计量泵的输出流量。
由于有效冲程调节不是直接改变柱塞的冲程长度，所以流量曲线的峰值不会随有效冲程改变而改变。
有效冲程调节只用于液压隔膜计量泵，是一种机构简单，调节有效稳定的机构，基本用于中低负荷计量泵的调节机构。
有效冲程调节方式已经在API675第三版中被列为计量泵冲程调节方式之一。
3. 机械“放过”式调节
机械放过式调节的英文名称是LOST
MOTION。
它采用机械限位的方式，人为地使机械驱动机构与液力端柱塞脱离，从而改变柱塞的运动冲程长度，达到改变计量泵输出流量的目的。
机械放过式调节不适合应用于高负荷的应用工况，普遍应用于低负荷的机械隔膜计量泵。
此类调节机构的工作噪音很响，且稳定性精度较低，长期工作的稳定性也较差。
二、自动流量调节方式
为了适应自动调节的要求，可以在计量泵相应的机构上增加自动调节机构，接受外部控制信号，实现根据外部信号自动改变计量泵的输出流量。
自动流量调节方式包括以下几种：
1. 变频调节流量方式
变频调节方式是利用交流变频器可以根据外部信号改变电源频率的特点，从而改变计量泵的电机转速。
电机转速的变化可以改变计量泵的冲程速度，也改变了计量泵的排出频率，达到调节计量泵输出流量的目的。
在变频流量调节系统中的变频器信号会来自检测仪表或者上位机的输出信号。
变频器的输出电源直接接入计量泵的电机。
通常用于变频控制的电机有两种选择：
1）专用变频电机；可以在一定频率范围内实现恒扭矩输出。
恒扭矩的频率范围取决于电机的调节比，调节比为10:1，表示在5~50Hz范围。
大部分专用电机均为强制风冷电机，保证电机冷却风量不变，避免低频
率工作时出现散热问题。
2）普通恒速电机；此类电机在频率降低过程中电机的输出扭矩会随之降低，所以在过低频率下工作时可能会出现过载损坏。
通常会采用放大电机功率来适应低频工作的要求，但是由于普通电机是同轴风扇散热，所以在低频工作时，电机的通风量会降低，导致散热不足，长期工作会对电机内部绝缘造成损坏。
为此，对于普通电机用于变频控制，通常会建议频率不要低于20~25Hz。
变频调节流量通过改变冲程速度实现的，所以改变的也是流量脉动的频率。
变频调节流量的方式是一种低成本高性价比的控制方式，广泛应用于各种行业与应用，并取得各行各业的用户认可。
2. 电动调节冲程方式
电动调节冲程方式是采用电动伺服机构替代手动调节结构，根据外部信号改变计量泵冲程长度，从而实现调节计量泵输出流量的目的。
电动冲程调节器由三个部分组成。
1）供电电源回路和控制回路；供电电源回路是为整个电动冲程调节器提供电源供电，包括电路供电和驱动机构供电；控制回路是接受外部信号后，将此电流信号转化成电压控制信号；
2）驱动机构；驱动机构接受到电源供电后开始驱动计量泵的冲程调节机构；
3）反馈机构；在驱动机构工作的同时，也会通过反馈机构建立反馈电压，并与控制电压进行比较，并及时停止驱动机构的工作。
电动冲程调节器接受4-20mA模拟信号和220V单相电源或380V三相电源。
在接线过程中必须注意信号电缆与电源电缆的分开，电缆必须采用屏蔽电缆，尤其是信号电缆。
电源接地与信号接地必须分开，并且信号电缆是一端接地。
这样才能较好的避免外界干扰对电动冲程调节器的影响。
电动冲程调节器可以对计量泵冲程进行0~100%范围的调节，但是相比较变频调节流量方式，电动冲程调节器的成本较高，尤其对于防爆区域的应用，设备价格更高。
对于高载荷设备，电动冲程调节器的外形尺寸较大，满量程调节时间较长。
所以，需要根据工艺条件的要求进行正确选用。
3. 气动调节冲程方式
气动调节冲程方式是采用气动伺服机构替代手动调节机构，根据外部信号改变计量泵冲程长度，从而实现调节计量泵输出流量的目的。
气动冲程调节器基本全部用于防爆应用场合。
气动冲程调节器由四个部分组成。
1）电-气转换器；将上位机发出的电信号转换成气压信号；
2）定位器；通过输入的气压信号控制气动滑阀，并用输入的动力气源推动驱动活塞；
3）驱动活塞与冲程滑杆机构；依赖动力气源推动驱动活塞和滑杆改变冲程长度；
4）反馈机构；随驱动机构的位置变化，反馈机构产生的压力与驱动气压达到平衡。
小负荷气动冲程调节器的结构比较简单，动力气源的压力可以直接驱动活塞机构，但是大负荷气动冲程调节器需要较大的驱动力，所以结构也相应复杂，一般是气动与液压相结合的机构。
气动冲程调节器的响应速度较慢，因为快速响应会导致气动机构在定位过程中产生振荡。
随着防爆电动冲程调节器的发展，气动冲程调节器的应用已经逐渐萎缩。
流量调节机构是计量泵与其他往复式容积泵的主要区别之一。
流量调节机构的调节比直接决定了计量泵获得三大精度的范围。
如何既有好的精度又能获得好的性价比的流量调节方式，每个计量泵应用专家都有自己的判断标准。
加药计量泵使用注意事项
加药计量泵使用注意事项加药计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
现在小编就来介绍下加药计量泵使用注意事项有哪些。
1、当运行加药计量泵时应注意哪些重要事项?投加点压力、冲程频率、吸升高度、海拔高度、化学品的腐蚀性。
2、当加药计量泵出口为大气压时，有什么办法可提高泵的重复计量精度?在计量泵排出阀安装阀弹簧可改善重复计量精度，但是最有效的改善办法是在管线的末端安装一个背压阀。
3、怎么调节加药计量泵的背压阀?1) 当计量泵在吸液端有压力时，泵的排出端的压力至少要比吸入端的压力高1bar。
2) 永远不要超过计量泵的最大工作压力。
4、如果输送的液体不是水，加药计量泵的吸升高度怎样计算?将计量泵的额定吸升高度除以计量液体的比重。
5、怎样设定加药计量泵安全阀的压力?安全阀的压力可在计量泵额定工作压力范围之内调整，不允许超过计量泵的最大工作压力。
安全阀设计用来防止计量泵过压运行。
例如，如果计量泵的最大工作压力为3bar，安全阀的压力就应该设定为3bar，或者更低一些以确保计量泵的正常工作。
超压工作是导致计量泵损坏的主要原因之一。
6、怎样计选择合适的加药计量泵脉冲阻尼器容积?用计量泵每一冲程的计量能力(ml)乘以26，就可得出减小90%脉动所需要的脉冲阻尼器的最小容积(ml)。
7、在什么情况下用自灌式吸液?1)计量的液体容易挥发;2)计量液体比重较大;3)当需要较高的冲程频率时;4)计量泵在高海拔地区工作时;5)在现场应用时需要较大的储罐，并且依靠计量泵自吸不可行的情况下。
8、能否给出一些关于加药计量泵泵头选择方面的建议?在涉及到化学药品对泵头/密封的腐蚀方面，通常会有哪些问题出现，应怎样避免?在涉及到加药计量泵泵头，通常的问题是出现在计量酸、氯、氟化物和过氧化氢的情况时。
由于药品浓度和操作温度的不同，很难确定具体泵头材质。

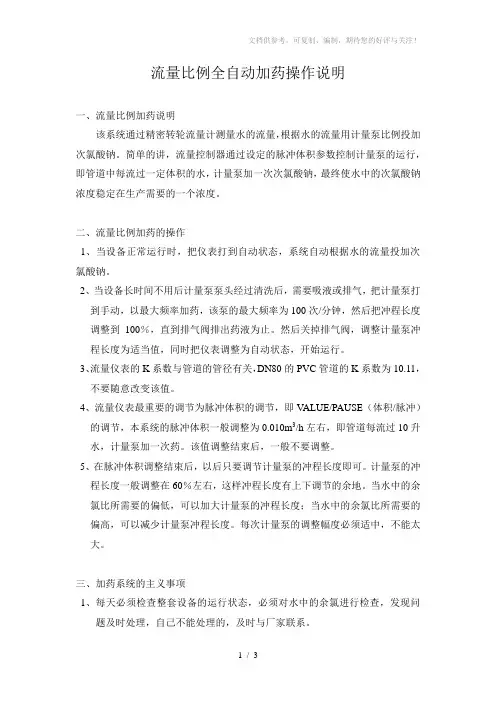

流量比例全自动加药操作说明
流量比例全自动加药操作说明一、流量比例加药说明该系统通过精密转轮流量计测量水的流量，根据水的流量用计量泵比例投加次氯酸钠。
简单的讲，流量控制器通过设定的脉冲体积参数控制计量泵的运行，即管道中每流过一定体积的水，计量泵加一次次氯酸钠，最终使水中的次氯酸钠浓度稳定在生产需要的一个浓度。
二、流量比例加药的操作1、当设备正常运行时，把仪表打到自动状态，系统自动根据水的流量投加次氯酸钠。
2、当设备长时间不用后计量泵泵头经过清洗后，需要吸液或排气，把计量泵打到手动，以最大频率加药，该泵的最大频率为100次/分钟，然后把冲程长度调整到100％，直到排气阀排出药液为止。
然后关掉排气阀，调整计量泵冲程长度为适当值，同时把仪表调整为自动状态，开始运行。
3、流量仪表的K系数与管道的管径有关，DN80的PVC管道的K系数为10.11，不要随意改变该值。
4、流量仪表最重要的调节为脉冲体积的调节，即V ALUE/PAUSE（体积/脉冲）的调节，本系统的脉冲体积一般调整为0.010m3/h左右，即管道每流过10升水，计量泵加一次药。
该值调整结束后，一般不要调整。
5、在脉冲体积调整结束后，以后只要调节计量泵的冲程长度即可。
计量泵的冲程长度一般调整在60％左右，这样冲程长度有上下调节的余地。
当水中的余氯比所需要的偏低，可以加大计量泵的冲程长度；当水中的余氯比所需要的偏高，可以减少计量泵冲程长度。
每次计量泵的调整幅度必须适中，不能太大。
三、加药系统的主义事项1、每天必须检查整套设备的运行状态，必须对水中的余氯进行检查，发现问题及时处理，自己不能处理的，及时与厂家联系。
2、计量泵在加药的时候，加药的塑料软管必须颤动，否则计量泵不打药，检查计量泵的吸液管中是否有大量气泡，若有，及时排气，排气后仍不打药，与厂家联系。
3、观察仪表上的设备运行指示，若车间正在用水，而流量计无流量，而且流量探头的指示无显示，则可能流量探头被污垢堵塞，必须及时检查探头，并清洗。
计量泵怎么调节流量
在计量泵的使用过程中，计量泵的流量比非常重要。
计量泵流量应等于或略大于工艺所需流量。
计量泵流量的使用范围在计量泵额定流量范围的30%～100较好，此时计量泵的重复再现精度高。
考虑到经济实用，建议计量泵的实际需要流量选择为计量泵额定流量的70～90％。
流量选择太高会使压力达不到，流量选择过高也会造成能量浪费。
如何手动调节流量：不同类型的计量泵调节流量的方式不同，我们主要来了解下比较常用的的手动调节流量。
泵接通电源以前，流量调节旋钮到零刻度。
在流量调节旋钮从零刻增加以前，检查吸入管路和排出管路，确保所有截止阀都打开。
拧松位于泵侧盖上的冲程锁定螺栓，以便调节泵流量，调节千分刻度冲程调节旋钮可以改变泵的流量，顺时针方向旋转减小流量，逆时针方向增加流量。
整个冲程调节范围都用百分比标出，旋钮上的最小间隔标定线为1%，将旋钮调至所需流量后，用手拧紧冲程锁定螺栓以保持住设定的流量。
流量的标定在泵运行的最初的12小时后，应对泵进行标定测试，从而找出在特定的运行条件下的精确流量。
通常仅在100、50%和10%流量下设定泵的流量，就足以表明整个调节范围内的泵的性能。
通过测定一个标定容器液面的变化，就可以对泵的流量进行计算。
建议该方法用于标定危险液体。
公司的标定柱可用于任何泵的标定。
在泵的出口采集并测量输出的液体，也同样可用标定泵的流量，但有必要在液体的排出点建立出液水头，使得泵可以精确的工作。
注意：建议一般不要使用这种方法标定流量，因为这样使得操作者直接面对危险的液体，可能导致事故。
另该方法测定的流量的时候很可能泵正处于自流，这样测的数据将比正常的偏大。
加药泵调节方法
加药泵调节方法
药泵是一种用来输送药物或其他液体的装置，通过调节药泵可以控制药物输送的速率和剂量。
以下是一些常见的加药泵调节方法：
1. 确保药泵设置正确：在使用药泵之前，确认药泵的设置参数（如输送速率和剂量）与医嘱一致，以确保药物的准确输送。
2. 调节输送速率：根据医嘱调整药泵的输送速率，可以通过设定药泵的速率设置按钮或菜单来完成。
确认药泵显示屏上显示的速率与所需速率一致。
3. 调节输送剂量：如果需要调整药物的输送剂量，可以通过设定药泵的剂量设置按钮或菜单来完成。
确认药泵显示屏上显示的剂量与所需剂量一致。
4. 监测药物输送情况：在调节药泵后，需要密切监测药物输送情况，确保药物以正确的速率和剂量输送。
观察药泵显示屏上的输送参数，并与医嘱进行对比。
5. 跟踪输液记录：在调节药泵后，及时记录输液的开始时间、速率、剂量等信息，以便后续跟踪和检查。
需要注意的是，使用药泵调节药物时应遵循医嘱规定和操作要求，如果有任何疑问或问题，应及时与医护人员沟通。
另外，药泵的调节和使用也需要具备相关的专业知识和技能，如非医护人员请勿私自操作。
计量泵的行程调节方式
计量泵的行程调节方式
常用计量泵的流量调节方式有：调节柱塞式计量泵的柱塞（或活塞）行程、调节泵速、兼有调节行程和泵速三种，其中以调节行程的方式应用最广。
该方法简单、可靠，在小流量时仍能维持较高的计量精度。
计量泵行程调节方式有以下三种：
（1）运转中自动调节方式：常见有气动控制和电动控制两种。
气动控制是通过改变气源压力信号达到自动调节行程的目的；电动控制是通过改变电信号达到自动调节行程的目的。
（2）停车时手动调节方式：在停车时手动调节计量泵的行程。
（3）运转中手动调节方式：在泵运转中改变轴向位移，以间接改变曲柄半径，达到调节行程长度的目的。
常用方式有N形曲轴调节、L形曲轴调节和偏心凸轮调节等。
助剂加药泵使用方法
助剂加药泵使用方法
助剂加药泵是一种常用于工业生产中的设备，用于精确地加入助剂或药剂到目标物料中。
以下是一般的助剂加药泵使用方法：
1. 准备工作：首先确保助剂加药泵和相关设备已经安装完毕，并连接好所需的管道和接口。
确认助剂或药剂已准备好，并放置在供料容器中。
2. 设置参数：根据实际需要，设置助剂加药泵的参数，包括流量、压力和加药时间等。
这些参数根据具体的生产要求和物料特性进行调整。
3. 启动泵：按下启动按钮或将开关切到启动位置，启动助剂加药泵。
泵会开始工作，并从供料容器中抽取助剂或药剂。
4. 调节流量：根据生产需要，通过调节流速控制阀或其他相关设备，调节助剂或药剂的流量。
这可以通过增加或减少流体的出口阀口或泵的转速来实现。
5. 监测加药过程：在加药过程中，密切监测助剂或药剂的加入情况。
可以通过流量计、压力表或其他测量装置来监测助剂或药剂的实际加入量和加药压力。
6. 结束加药：当助剂或药剂加入目标物料后，停止助剂加药泵的工作。
按下停止按钮或将开关切到停止位置，停止泵的运行。
7. 清洗和维护：在加药完成后，对助剂加药泵进行清洗和维护。
清洗泵的管道、阀门和其他部件，以防止助剂或药剂残留导致设备堵塞或损坏。
注意事项：
- 在操作助剂加药泵前，确保熟悉设备的使用说明和安全操作规程。
- 根据实际情况选择适当的助剂加药泵型号和规格。
- 定期检查和保养助剂加药泵，以确保其正常工作。
加药计量泵的注意事项说明
加药计量泵的注意事项说明加药计量泵是试验室和生产工厂中常用的一种设备，用于精准明确地加添和掌控溶液等化学试剂的用量，以确保试验或生产过程中的精度和稳定性。
然而，使用计量泵需要注意以下一些事项，以确保使用的安全和精度。
1. 计量泵的安装和使用在使用之前，需要认真阅读和理解计量泵的使用说明书，并依照说明书正确安装和使用。
假如有任何疑问，请咨询使用说明书或生产厂家。
同时，在计量泵安装时，需要注意以下几点：•计量泵应当安装在平稳、坚固和平整的表面上，以确保其稳定性和精准性。
•计量泵的进、出流口及对应管路应与相关采样或输送设备一致。
•计量泵安装时应避开弯曲管路或堵塞计量泵出口，以保证精准计量。
•计量泵的输入端应与试剂容器紧密连接，并且利用气体阀门和过滤器保护泵的吸入部分，以避开污染和影响出口流量。
2. 计量泵的清洗和维护计量泵在使用过程中需要常常清洗和维护，以确保其良好的运行状态和精准度。
当更换试剂种类或周期性清洗时，需要按要求对计量泵进行清洗。
通常情况下，可以使用水或其他适当的溶剂对计量泵进行清洗，以避开试剂残留。
不要使用过于猛烈的酸、碱或有机溶剂等对计量泵进行清洗，以免对其造成损害。
另外，在长时间停用计量泵或需要更换零部件时，也需要进行相应的维护。
例如，需要检查泵头、进、出口处的密封情况，适时更换磨损线圈或密封垫片等。
3. 计量泵使用中的注意事项在计量泵使用过程中，需要注意以下几个方面：•在使用计量泵之前，需要对泵进行校准和调试。
不同型号的计量泵校准方法有所不同，需要依照说明书或使用须知进行操作。
•在计量泵工作过程中，需要注意监控其工作状态和流量变化，尤其是在精度要求比较高的试验或生产过程中。
任何异常情况如流量变化过大或泵失去校准等，需要适时调整和处理。
•在更换不同规格的管路或试剂时，需要重新校准计量泵，以确保其精准性。
•在使用计量泵时，尤其是使用腐蚀性、有毒性或易燃性试剂时，需要实行必要的安全措施，例如戴好防护手套、口罩或防护眼镜等，并保持工作区域的通风良好。
加药计量泵使用注意事项
加药计量泵使用注意事项加药计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
现在小编就来介绍下加药计量泵使用注意事项有哪些。
1、当运行加药计量泵时应注意哪些重要事项?投加点压力、冲程频率、吸升高度、海拔高度、化学品的腐蚀性。
2、当加药计量泵出口为大气压时，有什么办法可提高泵的重复计量精度?在计量泵排出阀安装阀弹簧可改善重复计量精度，但是最有效的改善办法是在管线的末端安装一个背压阀。
3、怎么调节加药计量泵的背压阀?1) 当计量泵在吸液端有压力时，泵的排出端的压力至少要比吸入端的压力高1bar。
2) 永远不要超过计量泵的最大工作压力。
4、如果输送的液体不是水，加药计量泵的吸升高度怎样计算?将计量泵的额定吸升高度除以计量液体的比重。
5、怎样设定加药计量泵安全阀的压力?安全阀的压力可在计量泵额定工作压力范围之内调整，不允许超过计量泵的最大工作压力。
安全阀设计用来防止计量泵过压运行。
例如，如果计量泵的最大工作压力为3bar，安全阀的压力就应该设定为3bar，或者更低一些以确保计量泵的正常工作。
超压工作是导致计量泵损坏的主要原因之一。
6、怎样计选择合适的加药计量泵脉冲阻尼器容积?用计量泵每一冲程的计量能力(ml)乘以26，就可得出减小90%脉动所需要的脉冲阻尼器的最小容积(ml)。
7、在什么情况下用自灌式吸液?1)计量的液体容易挥发;2)计量液体比重较大;3)当需要较高的冲程频率时;4)计量泵在高海拔地区工作时;5)在现场应用时需要较大的储罐，并且依靠计量泵自吸不可行的情况下。
8、能否给出一些关于加药计量泵泵头选择方面的建议?在涉及到化学药品对泵头/密封的腐蚀方面，通常会有哪些问题出现，应怎样避免?在涉及到加药计量泵泵头，通常的问题是出现在计量酸、氯、氟化物和过氧化氢的情况时。
由于药品浓度和操作温度的不同，很难确定具体泵头材质。
加药泵调节方法
加药泵调节方法
调节药泵的方法可以根据不同的需求进行调整。
以下是一些常见的药泵调节方法：
1. 调节流速：通过调节流速按钮或旋钮，逐渐增加或减少流速来控制药物输送的速度。
通常，流速的单位是毫升/小时或升/小时。
2. 设置计量：药泵通常具有计量功能，可以设置每小时输送的药物总量。
通过调整计量按钮或旋钮，可以增加或减少所需输送的药物量。
3. 调节输注时间：有些药泵可以设置输注时间，即在指定时间内完成输注。
通过调整输注时间按钮或旋钮，可以增加或减少输注时间。
4. 调节输注模式：药泵通常有多种输注模式可供选择，如连续输注、间歇输注、脉冲输注等。
根据具体需要，选择相应的输注模式来调节药泵。
5. 校准药泵：药泵在使用前需要进行校准，以确保输注的准确性。
校准方法可以根据药泵的品牌和型号而有所不同，通常需要按照说明书的指导进行操作。
请注意，根据药泵的不同，可能还有其他调节方法。
在使用药泵之前，建议阅读药泵的说明书或咨询医疗专业人员以获取准确的调节方法。
微量控制加药机(加臭机)操作规程
微量控制加药机（加臭机）操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
