初中物理电学计算题复习专题
中考物理必做10道经典电学计算题(附答案)
1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值.【答案】190Ω图12.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样.图2(1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值.(2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大?【答案】(1)12Ω(2)2.4 V，0.48 W3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值.图3ΩΩ.I U R 108082===则解：(1)当滑片P 移至a 端，闭合S1，断开S2时，R3连入电路的阻值为0，R1短路，只有R2连入电路，其等效电路为图4(a)所示(2)当滑片P 移至b 端，闭合S1、S2时，R2短路，R1与R3并联，且R3=20Ω，其等效电路如图4(b)所示I3=8/20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U/I3=8/1.6Ω=5Ω图44.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围图5解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2minU1=I1·R1=0.6×5 V=3 VU2=4.5 V-3V=1.5 V∴R2min=U2/I2=1.5/0.6Ω=2.5Ω(2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2maxU ′1=4.5 V-3 V=1.5 VI ′1=1.5/5 A=0.3 A∴R2max=U ′/I ′2=3/0.3Ω=10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω.2020.R U L =+∴⎩⎨⎧==⎩⎨⎧==Ω1063010L L R V U ΩR V U （舍去）或W .W R U P P L 6310622====额额实t 0020R U R =V V t QR U 22604846000=⨯==∴ΩΩ43562219848400=⨯=⨯=∴U U R R R 5.如图6所示电路，电源电压U 恒定且小于10 V ，R1=1 5Ω，滑动变阻器的最大阻值为20Ω，小灯泡L 的电阻小于15Ω，当开关S 断开，滑动变阻器的滑片位于b 端时，○A 表示数为0.2 A ，当开关S 闭合，滑动变阻器的滑片位于a 端时，○A 表示数为1 A ，且小灯泡正常发光，求小灯泡的额定功率(忽略温度对灯丝电阻的影响).图6解：(1)当开关S 断开，滑动变阻器置于b 端时，灯泡与RL 串联①(2)当开关S 闭合，滑动变阻器置于a 端时，灯泡与R1并联115=+U R U L ②解①②式方程组得 此时灯泡正常发光则U 额=6 V6.如图7所示是一个电热毯示意图，R0是电热毯中的电阻丝，R 是与电阻丝串联的电阻，电热毯上标有“220V100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关.(1)用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R0每1分钟有60 J 的电能转化为内能，电阻R 的阻值为多大?【解析】(1)当S 闭合时，R0的功率，P0=U2/R0当S 断开时，R0的功率，P ′0=U20/R0 图7∵U0＜U ∴P ′0＜P0即S 断开时，电热毯处于保温状态.(2)电阻丝的电阻R0=U2额/P 额=2202/100Ω=484Ω保温状态时，电阻丝两端的电压为U0R 两端电压 UR=220 V-22 V=198 V492112221222=⋅⎪⎪⎭⎫ ⎝⎛==∴P P R R U R I P 222122*********⎪⎪⎭⎫ ⎝⎛=∴=⎪⎪⎭⎫ ⎝⎛∴R U I R U R I ΩΩ332632332122221=⨯⨯==∴=I U R R U I 即A A R U I 236222===ΩΩ6233221221=-⨯=-⋅=∴I I R I R 7.如图8所示的电路中，电源电压保持不变，闭合开关S ，已知当滑片P 分别滑至a 端和b 端时，电阻R1消耗的电功率之比为P1∶P2=9∶4，当滑片在a 端时，电流表示数为3 A ，滑片P 在b 端时电压表示数为6 V ，求：(1)R1的阻值和滑动变阻器的最大阻值R2；(2)电源电压是多少伏?图8【解析】(1)当滑片P 在a 端时P1=I21R1当滑片P 在b 端时I2=U2/R2滑片在a 端时U=I1·R1滑片在b 端时U=I2(R1+R2)I1·R1=I2(R1+R2)(2)由I=U/R 得U=I1·R1=3×6 V=18 V8.如图9所示的电路中，电源电压为12 V 且保持不变，滑动变阻器最大值为R2，闭合开关S 后，当滑动变阻器的滑片P 由a 端向b 端滑动时，○A 表示数由1.5A 变为0.5 A.求：图9(1)滑动变阻器的最大阻值.(2)电压表的示数的变化范围.(3)滑动变阻器的滑片P滑到b端时，通电2minR1产生的热量.【答案】(1)16Ω(2)0～8 V(3)240 J9.如图10所示，灯L1标有“6V3W”灯L2标有“12V4W”，将开关闭合后L1恰好正常发光，求：(1)电压表示数.(2)电流表A2的示数. 图10(3)灯L2的实际功率和L2通电1min产生的热量.【答案】(1)6 V(2)0.17 A(3)60 J10.如图11所示，电源电压为6 V且保持不变；灯L1上标有“8V8W”字样，滑动变阻器的最大阻值为20Ω.图11(1)当滑片P移到b端，开关S1闭合，S2断开时，○A示数为0.2 A，求电压表的示数和L2的电阻.(2)当滑片P移到a端，开关S1、S2均闭合时，求灯L1消耗的实际功率和电流表的示数. 【答案】(1)4 V，10Ω(2)4.5 W，0.6 A。
初中物理专题复习——电学计算题(含答案)
中考专题复习——电学计算题1. 如图10所示电路中，小灯泡L 标有“6V 6W ”字样，R 2＝3Ω，当S 1、S 2都闭合时，电流表示数为1.2A ，这时小灯泡L 正常发光，求： (1)电源电压U (2)电阻R 1的阻值(3)当S 1、S 2都断开时，小灯泡L 消耗的功率.解：(1)当S 1、S 2都闭合时，R 2短路，R 1与L 并联接入电源两端 ∵L 正常发光 ∴电源电压U ＝U L ＝6V (2) ∵P L ＝I L U L 。
∴I L ＝L L U P ＝VW 66＝1A R 1＝11I U ＝L I I U -1＝A A V 12.16-＝30Ω (3)当S 1、S 2都断开时，R 2与L 串联在此电路中R L =LLP U 2=W V 6)6(2=6Ω I L ＝I ＝R U ＝L R R U +2＝Ω+Ω636V ＝32AP L ＝I L 2R L =2)32(A ×6Ω=2.67W2.如图19甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有“2.5Ⅴ 0.25A”字样。
当滑动变阻器的滑片P 从最右端移到a 点时，小灯泡正常发光；再移动滑片到某点b 时，电压表的读数如图19乙所示(电源电压和小灯泡的电阻保持不变)．请回答：（1）当滑片P 移到b 点时，电压表的读数为__ 2 V 。
小灯泡的电阻为 10 Ω。
b 点在a 点的__右____边(选填“左”或“右”)。
(2)滑片在b 处时，求滑动变阻器接人电路的阻值是多少? R ＝U/I=5Ω(3)滑片在b 处时，求滑动变阻器消耗的功率是多少? P=I 2R=0.2W3.某保温电热水壶电路如图21，S 是温控开关，R 1为加热器。
当开关S 接到a 时，电热水壶处于加热状态，此时通过电热水壶的电流是5A ；当水烧开时，开关S 自动切换到b ，电热水壶处于保温状态，此时电热水壶的电功率为165W 。
(不考虑温度对电阻阻值的影响)，求： 图21 （1）加热电阻R 1的阻值是多大?（2）在保温状态下，通过电阻R 2的电流是多少?4.小明学习了电功率的知识后，想利用家里的电能表（如图21）和手表，测出一些家用电器的有关数据。
九年级电学计算题
九年级电学计算题一、简单电路电流、电压、电阻计算。
1. 已知一个电阻R = 10Ω，两端电压U=20V，求通过电阻的电流I。
- 解析：根据欧姆定律I = (U)/(R)，将R = 10Ω，U = 20V代入公式可得I=(20V)/(10Ω)=2A。
2. 一个电路中通过灯泡的电流I = 0.5A，灯泡电阻R=20Ω，求灯泡两端的电压U。
- 解析：由欧姆定律U = IR，把I = 0.5A，R = 20Ω代入，得到U=0.5A×20Ω = 10V。
3. 有一导体，当两端加3V电压时，通过它的电流为0.2A，求该导体的电阻。
- 解析：根据R=(U)/(I)，这里U = 3V，I = 0.2A，所以R=(3V)/(0.2A)=15Ω。
二、串联电路相关计算。
4. 两个电阻R_1 = 10Ω，R_2 = 20Ω串联在电路中，电源电压U = 9V，求电路中的电流I以及R_1、R_2两端的电压U_1、U_2。
- 解析：- 首先求串联电路的总电阻R = R_1+R_2=10Ω + 20Ω=30Ω。
- 根据欧姆定律I=(U)/(R)，将U = 9V，R = 30Ω代入可得I=(9V)/(30Ω)=0.3A。
- 根据U = IR，U_1=IR_1 = 0.3A×10Ω = 3V，U_2=IR_2=0.3A×20Ω = 6V。
5. 三个电阻R_1 = 5Ω、R_2 = 10Ω、R_3 = 15Ω串联在电路中，电路中的电流I = 1A，求总电压U。
- 解析：- 总电阻R=R_1 + R_2+R_3=5Ω+10Ω + 15Ω = 30Ω。
- 根据U = IR，把I = 1A，R = 30Ω代入得U = 1A×30Ω=30V。
三、并联电路相关计算。
6. 两个电阻R_1 = 10Ω，R_2 = 20Ω并联在电路中，电源电压U = 6V，求通过R_1、R_2的电流I_1、I_2以及干路电流I。
初中物理电学计算题复习专题

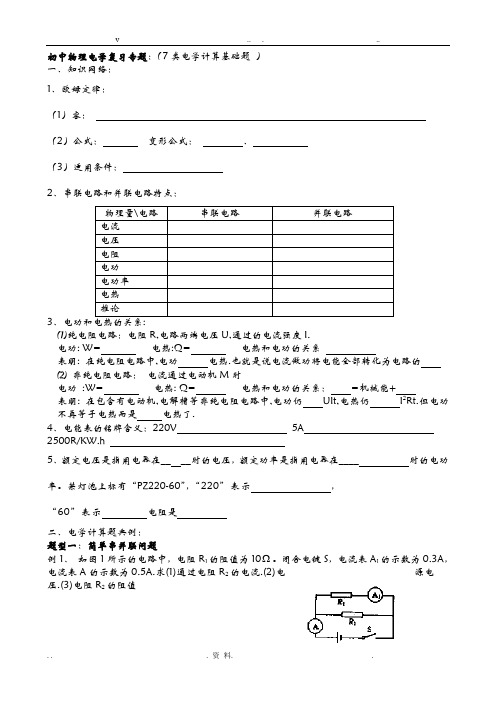

初中物理电学复习专题：（7类电学计算基础题）一、知识网络：1、欧姆定律：（1）容：（2）公式：变形公式：、（3）适用条件：2、串联电路和并联电路特点：物理量\电路串联电路并联电路电流电压电阻电功电功率电热推论3⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I.电功: W= 电热:Q= 电热和电功的关系表明: 在纯电阻电路中,电功电热.也就是说电流做功将电能全部转化为电路的⑵非纯电阻电路：电流通过电动机M时电功:W= 电热: Q= 电热和电功的关系：=机械能+表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍UIt,电热仍I2Rt.但电功不再等于电热而是电热了.4、电能表的铭牌含义：220V 5A2500R/KW.h5、额定电压是指用电器在__ __时的电压，额定功率是指用电器在____ 时的电功率。
某灯泡上标有“PZ220-60”，“220”表示，“60”表示电阻是二、电学计算题典例：题型一：简单串并联问题例1、如图1所示的电路中，电阻R1的阻值为10 。
闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值例2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？方法总结：判断电路的连接方式，根据串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律解题。
练习：1、把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少?2、如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。
已知R1=12 ，电流表A1的示数为0.5A，电流表A的示数为1.5A。
初中物理：中考电学计算题复习(较难)精选全文完整版
可编辑修改精选全文完整版1.如图所示，是一个照明系统模拟控制电路．已知电源电压U=4.5V，定值电阻R1=5Ω．滑动变阻器R2上标有“25Ω 1A”字样，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于3lx），当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）．利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作．光照度E/lx 0.5 1 1.5 2 2.5 3光敏电阻R3阻值60 30 20 15 12 10/Ω（1）标有“6V 3W”字样的照明灯，正常工作时的电流为多大？（2）闭合开关S，将滑片P移至b端，求E0为多少？（3）要使E0=1.2lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2lx时能保持5min不变，求这段时间内R2消耗的电能．（4）本系统可调E0的最小值是 lx．2.如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，变阻器R的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为R a，且R a：R0=6：5，灯L正常发光，电流表示数为I a．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为I b．此时电压表示数与滑片置于a点时相等，I a：I b=5：3．（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压U；1（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少？在电表的示数不超过量程，只闭合S2时，电路消耗的最小功率为多少？3.新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小；高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率。
中考物理总复习《电学计算题》专题训练(带有答案)
中考物理总复习《电学计算题》专题训练(带有答案)学校:___________班级：___________姓名：___________考号：___________典例精讲例 如图甲所示电路，小灯泡L 上标有“2.5 V 1.25 W”字样，滑动变阻器R 2上标有“10 Ω 1 A”字样.闭合开关S 、S 1，移动滑动变阻器滑片使小灯泡正常发光，此时电压表示数为2 V ，求：(1)小灯泡L 正常发光时的电阻；(2)若电流表选用0～0.6 A 量程，电压表选用0～3 V 量程，在确保电路各元件安全的情况下，求电路消耗的最大电功率(假定灯丝电阻保持不变)；(3)若更换电源，只闭合开关S 、S 2，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示(可能与之前相比更换了量程但在后续操作中量程不变)，当向某个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘23处.求定值电阻R 1的可能值.实战演练1.(2022河北18题)如图所示，电源电压为18 V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36 A，电压表的示数为3.6 V.(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2.求P1∶P2.2.(2022河北预测卷)如图所示，电源电压为12 V且保持不变，小灯泡L标有“6 V 3 W”字样，滑动变阻器的规格为“20 Ω 1 A”，电压表的量程为0～15 V，电流表的量程为0～0.6 A.求：(1)小灯泡正常发光时的电阻；(2)为了保证电路安全，滑动变阻器接入电路的阻值范围；(3)调节滑片，当小灯泡正常发光时，保持滑片的位置不变，用定值电阻R0替换小灯泡L，替换前后，电路的总功率变化了1.2 W.求R0可能的电阻值.参考答案典例精讲例 解：(1)根据电功率的变形式P ＝U 2R 可知，小灯泡L 正常发光时的电阻R 灯＝U 灯2P 灯＝（2.5V ）21.25W ＝5 Ω (2)闭合开关S 、S 1，小灯泡L 和滑动变阻器R 2串联，电压表测量滑动变阻器R 2两端的电压.移动滑片使小灯泡正常发光，此时小灯泡两端的电压为2.5 V ，滑动变阻器R 2两端的电压为2 V ，故电源电压U 电＝U 灯＋U 滑＝2.5 V ＋2 V ＝4.5 V由I ＝U R 可知，小灯泡正常发光时的电流I 灯＝U 灯R 灯＝2.5V 5Ω ＝0.5 A 为了保证电路各元件安全，通过电路的最大电流为0.5 A ，则电路消耗的最大电功率P max ＝U 电I max ＝U 电I 灯＝4.5 V×0.5 A ＝2.25 W(3)只闭合开关S 、S 2，电阻R 1和滑动变阻器R 2串联.因滑动变阻器允许通过的最大电流为1 A ，所以由图乙可知，电流表选择的量程为0～0.6 A ，此时电路中的电流为0.5 A.若电压表的量程为0～15 V ，则其示数为12 V ，滑动变阻器的阻值为R 滑＝U 1I´ ＝12V 0.5A＝24 Ω>10 Ω，滑动变阻器R 2上标有“10 Ω 1 A”，故不符合题意；若电压表的量程为0～3 V ，则其示数为2.4 V ，滑动变阻器接入电路的阻值为R 滑′＝U 2I´ ＝2.4V 0.5A＝4.8 Ω<10 Ω，符合题意；若电流表达到满偏0.6 A ，则电流表示数增大了ΔI ＝0.6 A －0.5 A ＝0.1 A电压表则减小了ΔU ＝2.4 V －23×3 V ＝0.4 V 因串联电路总电压等于各分压之和，所以R 1两端电压变化量和电压表示数变化量相等，则由I ＝U R可知，定值电阻R 1＝ΔU ΔI ＝0.4V 0.1A＝4 Ω 若电压表示数达到满偏3 V ，则电压表的示数增大了ΔU ′＝3 V －2.4 V ＝0.6 V根据串联电路电压规律可知，R 1两端电压变化量也为0.6 V ，电流表示数减小了ΔI ′＝0.5 A －23×0.6 A ＝0.1 A 由I ＝U R 可知，定值电阻R 1＝ΔU ′ΔI ′ ＝0.6V 0.1A＝6 Ω 所以，定值电阻R 1的阻值可能为4 Ω或6 Ω.实战演练1.解：(1)由题图可知，定值电阻R 0与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压根据题意及欧姆定律得，定值电阻R 0的阻值R 0＝U 0I ＝3.6 V 0.36 A＝10 Ω (2)根据题意，当滑动变阻器滑片移至中点时滑动变阻器两端的电压U 滑＝U －U 0＝18 V －3.6 V ＝14.4 V通过滑动变阻器的电流即电路中的电流I ＝0.36 A所以滑动变阻器一半的阻值R 滑2＝U 滑I ＝14.4 V 0.36 A＝40 Ω 则滑动变阻器的最大阻值R 滑＝2×40 Ω＝80 Ω(3)当电流表示数最大为0.6 A 时定值电阻R 0两端的电压U 0′＝I max R 0＝0.6 A×10 Ω＝6 V ＜15 V电压表可以正常工作所以电路消耗的最大功率P 1＝UI max ＝18 V×0.6 A ＝10.8 W当电压表改接在R 两端，R 两端的电压最大为15 V 时，R 接入电路的电阻最大，此时电路中的功率最小R 0两端的电压U 0″＝U －U 滑′＝18 V －15 V ＝3 V此时电路中的电流I min ＝U 0″R 0＝3 V 10 Ω＝0.3 A R 接入电路的电阻R 滑′＝U 滑′I min ＝15 V 0.3 A＝50 Ω<R 滑 所以电路中的最小功率P 2＝UI min ＝18 V×0.3 A ＝5.4 WP 1∶P 2＝10.8 W ∶5.4 W ＝2∶12.解：(1)小灯泡正常发光时的电阻R L ＝U 额2P 额＝（6 V ）23 W ＝12 Ω (2)电流表的量程为0～0.6 A ，小灯泡规格为“6 V 3 W”，所以，电路中的最大电流：I 大＝I L ＝P 额U 额 ＝3 W 6 V ＝0.5 A此时电路中的总电阻：R 总＝U I 大 ＝12 V 0.5 A＝24 Ω 滑动变阻器接入电路中的最小阻值R 小＝R 总－R L ＝24 Ω－12 Ω＝12 Ω电压表的量程为0～15 V ，电源电压为12 V ，所以滑动变阻器接入电路的阻值可以达到最大值，即为20 Ω故滑动变阻器R 接入电路的阻值范围为12～20 Ω(3)用定值电阻R 0替换小灯泡L ，替换之前，小灯泡正常发光通过电路的电流：I ＝0.5 A由串联电路中各部分两端电压之和等于总电压可得：U 滑＝U －U 额＝12 V －6 V ＝6 V所以R 滑＝R L ＝12 Ω由题知，用电阻R 0替换L ，R 滑保持不变，总功率的变化量为1.2 W则由P ＝UI 可得串联电路电流的变化量：ΔI ＝ΔP U ＝1.2 W 12 V＝0.1 A 若电流减小0.1 A ，则此时通过电路的电流：I 0＝I －ΔI ＝0.5 A －0.1 A ＝0.4 A则电路中的总电阻为：R 总′＝U I 0 ＝12 V 0.4 A＝30 ΩR0＝R总′－R滑＝30 Ω－12 Ω＝18 Ω若电流增大0.1 A，则此时通过电路的电流：I0′＝I＋ΔI＝0.5 A＋0.1 A＝0.6 A 则电路中的总电阻为：R总″＝UI0′＝12 V0.6 A＝20 ΩR0′＝R总″－R滑＝20 Ω－12 Ω＝8 Ω综上所述：电阻R0可能的电阻值为18 Ω或8 Ω.。
中考物理必做10道经典电学计算题(附答案)
中考物理必做10道经典电学计算题(附答案)嗨，同学们，今天咱们来聊聊中考物理电学计算题。
这可是咱们物理考试的重头戏，搞定了这些题，电学部分基本就稳了。
我呢，就给大家整理了10道必做的经典电学计算题，保证让你一看就会，一做就对！**第一题：**小明家中的电灯功率是60瓦，电压是220伏，问电灯正常工作时的电流是多少安培？（答案：0.27安培）**第二题：**一个电阻器的电阻值是100欧姆，通过的电流是2安培，问电阻器两端的电压是多少伏特？（答案：200伏特）**第三题：**小华用电池组给一个电路供电，电池组电压是3伏特，电路中有一个电阻值是10欧姆的电阻器，问电路中的电流是多少安培？（答案：0.3安培）**第四题：**一个电路中有两个电阻器，一个电阻值是4欧姆，另一个电阻值是6欧姆，它们是串联连接的，求整个电路的总电阻是多少欧姆？（答案：10欧姆）**第五题：**两个电阻器并联连接，一个电阻值是8欧姆，另一个电阻值是12欧姆，求并联电路的总电阻是多少欧姆？（答案：3.2欧姆）**第六题：**一个电路中有两个电阻器，一个电阻值是5欧姆，另一个电阻值是15欧姆，它们是串联连接的，电路中的电流是5安培，求电路中的总电压是多少伏特？（答案：100伏特）**第七题：**一个电路中有两个电阻器并联连接，一个电阻值是10欧姆，另一个电阻值是20欧姆，电路中的电压是12伏特，求电路中的电流是多少安培？（答案：1安培）**第八题：**一个电路中有三个电阻器，两个电阻值是相同的，都是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电流是3安培，求电路中的总电压是多少伏特？（答案：90伏特）**第九题：**一个电路中有两个电阻器并联连接，一个电阻值是15欧姆，另一个电阻值是30欧姆，电路中的电压是24伏特，求电路中的电流是多少安培？（答案：1.2安培）**第十题：**一个电路中有三个电阻器，一个电阻值是10欧姆，一个电阻值是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电压是50伏特，求电路中的电流是多少安培？（答案：1安培）怎么样，这些题目是不是很简单？其实电学计算题的关键就是公式要记牢，然后代入数值，算一算就出来了。
九年级物理电学计算题专题(含参考答案)
交乐学校九年级物理电学计算题专题1．如图23甲所示电路，滑动变阻器的最大阻值为Ω=401R ，电源电压及灯L 的电阻保持不变。
当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时，电流表1A 的示数为0.4A ，求：(1)电源的电压； (2)2R 的电阻； (3)灯L 的电阻； (4)整个电路消耗的最小电功率；(提示：电路的总电阻最大时消耗的电功率最小)。
2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W 。
将它接在220V 的电压下， （1） 当它处于保温状态时，饮水机中的电流为0.1A ，这时饮水机消耗的电功率是多大？ （2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？ （3） 它的工作原理比较简单：整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。
当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。
请你按上述原理完成图13中的电路图。
3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。
电热毯标牌上标有“220V 40W ”字样。
问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？ ⑵、发热电阻丝R 0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A ，则在10s内电阻丝R 0产生的热量是多少？4．如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U(2)电阻R1的阻值(3)当S1、S2都断开时，小灯泡L消耗的功率5．如图所示的电路中，电源电压恒定为4.5V 。
人教版初中物理计算题专题、电学专题复习(含答案)(全)
初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：（1）电源电压是多少? （2）当S1、S3闭合, S2断开时, 电压表的示数为多少?图12、图2所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？图2二、欧姆定律计算：3、如图3所示,R1=10 ,R2=15 ,电流表示数是1A ，求：（1）R 1中电流I 1和R 2中I 2各是多大？（2）电压表的示数是多大？4、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ；当电源电压增至12 V 时，电流表的示数为0.5 A 。
求电阻R 1、R 2的阻值。
三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4．5V ，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A ，电压表量程为0～3V 。
求： (1)滑动变阻器允许接入电路的阻值范围； (2)正常工作时整个电路消耗的最大功率。
型号DSP —19B 电源220V 50Hz功率 加热时 1200W 保温图3图5容量2L6、某电热水瓶的铭牌如下表所示。
若热水瓶内装满水，在额定电压下工作7、（外界大气压强为1个标准大气压）。
求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。
7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。
当闭合开关S1滑动变阻器的滑片P移动到a时，闭合开关S2、S3与断开S2、S3，电流表的变化范围为0.4A～0.1A，电压表的变化范围为6V～4V；当断开开关S2和S3，滑动变阻器的滑片P移动到距a点1/2时小灯泡L正常发光。
中考物理复习电学计算专题复习
电学计算复习 专题一
单击此处添加副标题
01.
理解欧姆定律，并能进行简 单的计算。
02.
理解电功率和电流、电压之间的关系，并能进行简单的计算
《新课标》及《考纲》要求：
如下图所示，已知电阻R1＝10Ω，R2＝20Ω，电流表的示数为0.6A，当开关S闭合后，运用你所学过的知识你能求出哪些物理量，并能得出串联电路的哪些有用的结论。
额定电压
110V
额定功率
880W
频率
50HZ
容积
1L
谢 谢 大 家 ！
单击此处添加文本具体内容
汇报人姓名
~
~~
~~
~~
结论一：串联电路中总电压等于各部分电路两端电压之和（串联分压）
（5）R1消耗的功率： P1=U1I=6V×0.6A=3.6W （6）R2消耗的功率： P1=U2I=12V×0.6A=7.2W （7）电路消耗的总功率： 方法一： P=UI=18V×0.6A=10.8W 方法二：P=P1+P2=3.6W+7.2W=10.8W
变化二：小明的爸爸为小明买回了一台“220V，22W”的节能灯，但小明家的电压经常在220V以上，通过统计（一个月）每天的平均电压约为240V。如果要使用台灯正常发光， （1）小明应串联还是并联一个电阻？ （2）该电阻的阻值是多少？ （3）该电阻消耗的功率多大？
R2
变化三：家用电饭煲的铭牌如图1所示，电路图如图2所示。R1是电饭煲煮饭时的发热板，R2是为了饭熟“跳制”后使电饭煲处于保温状态而串联入电路中的电阻（其电阻值为1029Ω） (1)煮饭时，开关S应， （“闭合”或“断开”）此时电饭煲的实际功率是 W，电饭煲的电阻是 Ω，此时，如果用电饭煲煲汤1h，消耗的电能是 KW h . (2)保温时，开关S应 （“闭合”或“断开”）此时电路中的实际功率是 W，电流为 A，R1两端电压为 V，R2两端电压为 V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电学计算题复习专题Modified by JEEP on December 26th, 2020.初中物理电学复习专题：（7类电学计算基础题）一、知识网络：1、欧姆定律：（1）内容：（2）公式：变形公式：、（3）适用条件：2、串联电路和并联电路特点：3⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I.电功: W= 电热:Q= 电热和电功的关系表明: 在纯电阻电路中,电功电热.也就是说电流做功将电能全部转化为电路的⑵非纯电阻电路：电流通过电动机M时电功 :W= 电热: Q= 电热和电功的关系： =机械能+表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍 UIt,电热仍 I2Rt.但电功不再等于电热而是电热了.4、电能表的铭牌含义：220V 5A 2500R/5、额定电压是指用电器在__ __时的电压，额定功率是指用电器在____ 时的电功率。
某灯泡上标有“PZ220-60”，“220”表示，“60”表示电阻是二、电学计算题典例：题型一：简单串并联问题例1、如图1所示的电路中，电阻R1的阻值为10 。
闭合电键S，电流表A1的示数为，电流表A的示数为.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值例2、如图所示，小灯泡标有“”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为和6V.试求（1）电阻R的阻值是多少（2）灯泡L消耗的电功率是多少方法总结：判断电路的连接方式，根据串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律解题。
练习：1、把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少2、3、2、如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。
已知R1=12 ，电流表A1的示数为，电流表A的示数为。
求：（1）电源电压；（2）灯L的电阻；（3）灯L的额定功率。
题型二：额定功率、实际功率的计算例1、把一个标有“220V 40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少例2 、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少（3）两灯泡哪只较亮练习：1、有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求：〈1〉灯泡正常发光时的电阻<2〉灯泡正常发光时通过它的电流〈3〉1KW·h电可供此灯泡正常工作长时间〈4〉若实际电压为200V，则灯泡的实际功率为多大灯泡的发光情况如何方法总结：找准题中的不变量、变量，选择合适的公式计算题型三：电热计算例1、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的热量是多少总共产生了多少热量例2、一台电动机线圈电阻Ω，接在12V的电路上时，通过电动机的电流为，在5min内电流做功及电流产生的热量分别多大例3、两根相同的电阻丝，电阻为R，将它们串联后接到电源上，20min可以烧开一壶水；如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。
方法总结：首先分清电路（纯电阻电路还是非纯电阻电路），选择正确的公式计算练习：1、一台接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为，测得风扇电动机线圈电阻为5Ω，试求（1）电风扇的输入功率多大（2）电风扇每分钟消耗电能多少（3）风扇的电动机每分钟产生的电热多少产生机械能多少2、热水器中有两根电热丝，其中一根通电时，热水器中的水经15min沸腾，另一根单独通电时，热水器中的水经30min沸腾。
如把两根电热丝分别串联和并联，问通电后各需多少时间才能沸腾（设电热丝电阻不变）。
题型四：生活用电问题例1、小欣家的电冰箱功率是。
双休日全家外出的两整天里，只有电冰箱在自动间歇工作。
这两天前后，电能表示数如图4所示。
则这两天时间内，电冰箱消耗的电能是多少实际工作时间是多长例2、小王家电能表上标有“220V10A”字样，他家原有电器的总功率是1500W。
最近新买了一个电热水器，铭牌上部分数据如下表所示。
(计算结果保留小数点后两位小数)试求：(1)电热水器的额定电流是多少安培(2)电热水器正常工作时的电阻是多少欧姆(3)将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用练习：饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S R为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温是一个温控开关，1度时，开关S自动切换到另一档，饮水机便处于保温状态。
（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。
R （2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻2的阻值（不考虑温度对阻值的影响）。
题型五、变化电路问题例1、如图10-13所示，已知电阻R1=10Ω，R2=20Ω，电源电压U=6V．试根据下列要求进行求解：（1）当开关S1、S2都断开，S3闭合时，求电流表的示数和R1的电压；（2）当S1、S2都闭合，S3断开时，求电流表示数；（3）开关处于何种情况下，电流表会烧坏例2．如图所示电路，电源电压U保持不变，电源电压的阻值为4欧姆，滑动变阻器为12伏特，定值电阻R1的最大阻值为8欧姆，当滑动变阻器的滑片P从a端向b端滑动的过程中，电流表、电压表示数的变化范围方法总结：开关的通断、滑动变阻器滑片的移动，会改变电路的结构，从而电路中的电流、电压值会发生变化。
解题关键是：把动态电路变成静态电路，即画出每次变化后的等效电路图，标明已知量和未知量，然后根据有关公式规律解题。
练习：1、如图140所示，Ｒ1＝20欧，Ｒ2＝40欧，电源电压保持不变．（1）当开关S1、S2的示数是安，小灯泡Ｌ恰好正常发光，求都闭合时，电流表Ａ１电源电压和小灯泡的额定电压；（2）当开关S1、S2都断开时，电流表A2的示数是安，求小灯图140泡的实际功率；（3）小灯泡的额定功率是多少2、如图15所示的电路中，电源电压U=6V，保持不变，电阻R1为5欧。
（1）闭合开关S1，断开S2，并将滑动变阻器的滑片P滑至b端时，测得R1两端的电压U1=，求滑动变阻器的最大阻值。
（2）当开关S1、S2都闭合，并将滑动变阻器的滑片Pa滑至a端时，若已知R2为欧，求此时干路中的电流为多少题型六：安全电路题例1、在伏安法测电阻的实验中，电压表的示数为，电流表的示数为。
如果改变电源电压后，电压表的示数为12V，前后两次都用量程为0～的电流表行不行如果不行，应该怎么办例2、如图11所示，电路的电源电压和灯泡电阻不变，R1=5 ，灯L标有“8V ”字样，电流表量程为0～3A，滑动变阻器标有“2A”字样。
（1）只闭合S1时，电流表的示数为，求电源电压。
（2）闭合S1、S2、S3，滑片移到b端时，电流表的示数为I总=2A，求变阻器的最大阻值。
（3）若电压表的量程为0～3V，电流表的量程为0～3A，只闭合S2时，在保证电路安全的情况下，求变阻器连入电路的阻值范围。
方法总结：电路保护往往涉及到电流表、电压表、滑动变阻器、灯泡等的保护。
碰到这类问题时，充分运用电学规律和数学中的不等式，一般会解决问题。
练习：1、如图25所示，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为～1安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压．＝5欧，变阻器R2的最大阻值是20欧姆，电流表的2、如图所示，电源电压是，电阻R1量程是0～安，典押表的量程0 ～3伏，为保护电表不损害，变阻器接入电路的阻值范围是多少题型七、开放性问题例1 、如图12所示，R1为12 的定值电阻，电源电压为9V，开关闭合后电流表示数为，通电5min.请你根据这些条件,求出与电阻R2有关的四个电学物理量例 2、如图13所示的电路，R1与R2并联，已知R1=10Ω，通过R1的电流 I1=3A。
请你补充一个条件，求出电阻R2的电功率大小（要求：条件不能重复，数据自定，并写出简要计算过程）（1）补充条件，计算；（2）补充条件，计算。
练习：1、家庭中常用电热水壶烧水，它具有方便、环保的优点．下表是小红同学收集到的烧开一壶水的有关数据，请按要求作答．(设电阻值不变、计算结果保留小数点后面两位)(1)烧开这壶水至少需吸收多少热量(2)用所学知识计算出与本题相关的三个电学方面的物理量．要求写出简要的文字说明、计算过程和结果．(3)小红同学通过计算、分析发现，烧开一壶水实际加热时间大于理论计算时间．你认为产生这种现象的原因是什么请简要分析．水的质量m／kg 0．5 电热水壶铭牌额定电压U／V 220水的初温t0/℃20 额定功率P／W 440 水的比热容c／[J／(kg·℃)]4．2×103实际电压U／V 200 大气压值一个标准大气压实际加热时间t／min 9例1、三、测试：1.某家庭电路中选用标有“220V3A”的电能表，正常使用三盏“220V60W”的灯和一台“220V75W”电视机，节日晚上想再装标有“220V15W”的彩色串灯以增添喜庆气氛。
问最多能装几盏（用两种方法）2.某教学大楼共有 12间教室，每间教室装有“220V 60W”的电灯6盏。
若照明电路供电电压正常，在每间教室只开两盏灯时，这座楼的干线中的电流强度是多大若每间教室的所有灯全部开亮，这座楼的干线中的电流又是多大3、有一个直流电动机,把它接入电压的电路时,电机不转,测得流过电动机的电流是,若把电动机接入电压的电路中,电动机正常工作,工作电流是,求电动机正常工作时的输出功率多大如果在电动机正常工作时,转子突然被卡住，电动机的发热功率是多大4、一台小型电动机,电枢电阻为20欧,接在电压为120V的电源上,求:当输入电动机的电强度为多大时 ,电动机可得到最大的输出功率最大输出功率为多少5、如图所示的电路中，电源电压为12伏保持不变，滑动变阻器最大阻值为R，闭合开2关S后，当滑动变阻器的滑片P由a端移到b端时，电流表示数由安变为安，求：（1）滑动变阻器的最大阻值；（2）电压表示数的变化范围；（3）滑动变阻器的滑片P 滑到b端时，通电2分钟，R1产生的热量．6．在如图所示的电路中，电源电压不变，灯L标有“6伏3瓦”字样．当电键K闭合时，灯L正常发光，电流表的示数为安．求：（1）通过灯L的电流．（2）电阻R2的阻值．（3）在10秒内，电流通过电阻R2所做的功.7、如图5所示，电源电压保持不变，灯L1和L2上分别标有“6V 3W”和“6V 6W”字样，灯L3上标有“12V”，其它字迹模糊不清。
