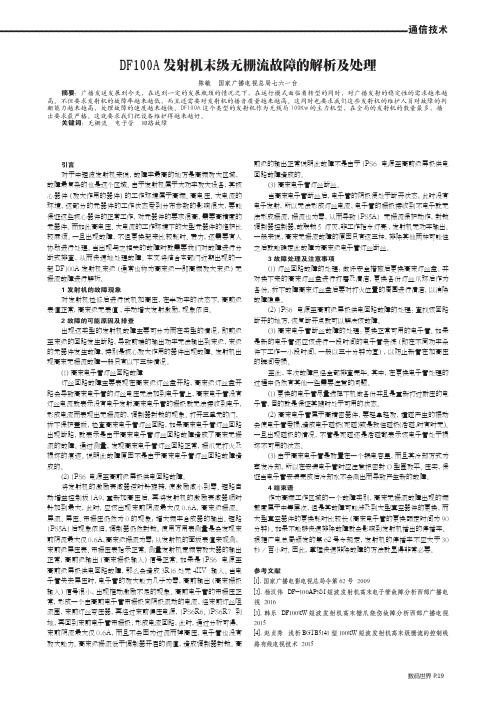

DF100A发射机末级无栅流故障的解析及处理
通信技术数码世界 P .19DF100A 发射机末级无栅流故障的解析及处理陈敏 国家广播电视总局七六一台摘要：广播发送发展到今天，在达到一定的发展瓶颈的情况之下，在运行模式面临着转型的同时，对广播发射的稳定性的需求越来越高。
不但要求发射机的故障率越来越低，而且还需要对发射机的播音质量越来越高。
这同时也要求我们这些发射机的维护人员对故障的判断能力越来越高，处理故障的速度越来越快。
DF100A 这个类型的发射机作为无线局100Kw 的主力机型，在全局的发射机的数量最多，播出要求最严格。
这就要求我们把设备维护得越来越好。
关键词：无栅流 电子管 回路故障引言对于中短波发射机来说，故障率最高的地方是高频放大区域，故障最复杂的也是这个区域。
由于发射机属于大功率放大设备，其核心器件（放大作用的器件）的工作环境属于高频、高电压、大电流的环境，这部分的元器件的工作状态受到分布参数的影响很大，要能保证这些核心器件的正常工作，对元器件的要求很高，需要高精度的元器件。
而如此高电压、大电流的工作环境下的大型元器件的维护比较麻烦。
一旦出现故障，不但更换起来比较耗时、费力，还需要有人协助进行处理。
当出现与之相关的故障时就需要我们对故障进行分断式排查，从而快速地处理故障。
本文将结合本部门近期出现的一起DF100A 发射机末级（通常也称为高末级—即高频放大末级）无栅流故障进行解析。
1 发射机的故障现象对发射机检修后进行试机加高压，在半功率的状态下，高前级表值正常，高末级无表值,手动增大发射激励，现象依旧。
2 故障的可能原因及排查出现这类型的发射机故障主要可分为两在类型的情况，即前级至末级的回路发生断路，导致前端的输出功率无法输出到末级，末级的元器件发生故障，特别是核心放大作用的器件出现故障。
发射机出现高末无栅流故障一般只有以下三种情况。
(1）高末电子管灯丝回路故障灯丝回路故障主要表现在高末级灯丝盘开路，高末级灯丝盘开路会导致高末电子管的灯丝电压无法加到电子管上，高末电子管没有灯丝电流就表示没有电子发射，高末电子管的栅极就无法接收到电子，形成电流而表现出无栅流的，调制器封锁的现象。
DF100A型发射机谐波滤波器工作原理及故障分析
DF100A型发射机谐波滤波器工作原理及故障分析【摘要】本文针对DF100A型短波发射机加装谐波滤波器的必要性进行论述，并对其工作原理及调试方法进行说明，分析探讨谐波滤波器的故障现象及处理方法。
【关键词】DF100A型发射机；谐波输出；滤波1.引言DF100A型PSM短波发射机属于大功率、高效率、高稳定、高质量、自动化、固态化、数字化型发射机，其输出的各次谐波对对电视信号和其他频道信号干扰很严重，所以针对解决此问题我们在此介绍发射机的谐波滤波器工作原理以及调试维护方法。
2.加入谐波滤波器的原因通常大功率短波发射机输出的接口要加装一个谐波滤波器，其原因有如下几点：发射机的调配匹配网络有时滤波效果不够好，无法达到国际电联CCIR规定要小于-60dB（50mW）的谐波输出的指标要求；另一方面，VHF波段有愈来多的电台、电视台在工作，尤其是电视发射台的1-5频道，其频率为48.5-92MHz，很容易受到3.9-26.1MHz短波广播发射台的谐波干扰，从而严重影响电视图像和声音的接收效果，有时甚至无法接受，因此在短波发射机高末级输出端加装一个谐波滤波器就显得十分必要了。
3.谐波滤波器工作原理原理图如图1所示：图1 原理图DF-100A型PSM发射机的谐波滤波器采用两节输入和输出阻抗均为75Ω的90o相移π网络串联组成。
滤波器的中间电容C2是一组网络的输入电容与另一组网络的输出电容的合并电容。
如图1所示。
图中：|Xc3|=|Xc1|=|XL2|=|XL1|=75Ω，|Xc2|=37.5Ω，C2=2C3=2C。
L1、L2为盘香电感，三只可变真空电容采用同一种可变真空电容，容量为35至1000pF，盘香电感与三只可变真空电容是联动的，由马达来驱动，便于统调。
由于C2=2C1=2C3，因此要求C2与C1（C3）之间转速比为2：1。
π网络使基波通过而滤除谐波，且具有选频和阻抗变换功能。
该滤波器的另一特点是点频式窄带滤波器，即随着不同的工作频率，该滤波器具有不同的工作点，保证在3.2-26.1MHz的频率范围内，始终保证其基波阻抗等于或接近75Ω，使其Vswr≤1.1，使残波辐射达到要求。
DF100A型发射机的宽频带放大器的工作原理及故障分析
DF100A型发射机的宽频带放大器的工作原理及故障分析【摘要】本文结合自己的值机与检修工作，简述200W宽频带放大器工作原理及故障分析。
【关键词】200W宽频带放大器;推挽放大级电路1.前言DF100A型PSM100KW短波发射机的200W宽频带放大器主要参数，频率范围：0.3-40MHz;输入最大功率：20mW;输出最大功率：200W;工作状态：甲乙类;输入/输出阻抗：50Ω;电源：+28VDC;冷却方式：强制风冷（最高温度60℃）。
宽频带放大器安装在高前小箱位置，地方狭窄更换麻烦需要将高前小箱拆装后方可进行。
通风冷却不够理想，长时间高温工作容易造成设备损坏。
其输入信号来自1A9（自动增益控制）的J2端口，通过50Ω射频电缆送入宽放输入端3A1-J9。
最大输入信号为20mW（频率合成器输出最大电压1V，输出阻抗50Ω，送入1A9的最大功率为1/50=0.02W即20mW）。
2.宽频带放大器供电电源其供电电源是由1PS7提供+28VDC，接入负载后电源下降为22VDC～25VDC之间，两根电源引线焊接到宽放电源端子上，穿芯电容端子为电源正极，宽放外壳为电源负极。
1PS7电源原理图如图1所示。
图1 1PS7电源原理图三相230V AC电源经CB10（型号：AD-25A）和CB14（型号：AD-16A）空开，再经1K15宽放接触器，送入1PS7电源端子排TB1的1、2、3端子。
T1变压器初级为三角形接法，次级为星型接法。
经三相桥式整流（整流桥二极管耐压150VC，最大电流40A）变为+28V的直流电压，经C1滤波后变为纹波系数更小的直流电压满足宽放所需。
R1为阻值很小的分流器为宽放电流表提供取样;R2与宽放电压表串联，宽放电压表分得极少量电压用于指示;R3为负载电阻;1PS7同时为1A9提供+28V电源。
3.宽频带放大器前置级放大电路（如图2所示）（1）射频信号（最大功率Pmax=20mW）由J1端送入宽放，经线圈L5送到由R11、C27、R12、C28组成的高通滤波器，防止过低频率信号串入输入回路。
浅析DF100A型短波发射机射频增益控制的工作原理及故障处理
故障原 因：１Ａ９一ｕｌ（４Ｎ２６）击穿 ，自动增益控制失控 。
射频放 大管 Ｑ３的射频输入信号 ，从而改变 了射 随器 Ｑ４的输 即实
处理方法 ：减小射频激励 ，重新调谐 末前 至正调谐点 ，逐步加激励
ቤተ መጻሕፍቲ ባይዱ
现 了射频增益的控制
调谐 高末 、负载正常 ，停机后更换 １Ａ９。
从上 述分析我们可 以了解到射频增益 的控制实际上 是通过发射
改变 ｕ１、ｕ２光 电耦合器 Ｕｃｅ的电压 ，都将 改变 Ｑ２输 出的直流 电流 Ｉ 号端子上滤波电容击穿 ．阻流圈开路等 。
的大小 ，ＣＲＩ ＰＩＮ二极管是 Ｑ２直流负载的一部分 ，所 以 Ｉ ，也 随之变
处理 ：减小激励 （６Ｒ４）或者 减小频率 合成器 的输 出 幅度 ，重 新调
化 ．导致 ＣＲ１的射频阻抗变化
抗也随之改变即 ＣＲ１的阻抗与通过的电流成反 比
直流 电流 Ｔ— ＣＲＩ射频 阻抗 ｌ—Ｑ３的输入射频 电压 —Ｑ４的射频
ＰＩＮ型二极管工作波形如图 ：
信号输出 ｉ一 射频激励 』
ＲＤ‘
从手控和 自动控制射频增益的方式来看 ．此电路 的特色是通过控
ｌｊ ＼ ＼
制 ＣＲ１ ＰＩＮ二极 管的直流偏置改变其 阻抗 达到间接改变射 频增益大 小 的 比直接改变射频增 益的电路具有 ：电路 非常简单 、引入的干扰
频率合成器 ．输出信号通过射频 电缆接 到宽放 的输入 端。射 频增 益控 过 ＣＲ１直流电流增加 ，其射频 阻抗下 降，Ｑ３的输人射频 电压下 降 Ｑ３、
制放大器 主要用 于 自动调节频 率合成器输 出射频 电平的大小或 通过 Ｏ４的射 频信号输 出下 降 ，从而降低 了激励 ，反之也一样 ，从而实 现了
DF100A型100kW短波发射机的自动化原理及其故障剖析
科技创新导报 Science and Technology Innovation Herald124息科学DOI：10.16660/ki.1674-098X.2018.04.124DF100A型100kW短波发射机的自动化原理及其故障剖析①田元元(国家新闻出版广电总局六九四台 内蒙古呼和浩特 010010)摘 要:100kW短波发射机目前使用较为广泛，该系统选用脉阶调制（即PSM）而射频系统则通过使用自动调谐线路,在实际的研制中往往使用计算机优化设计,通过对系统中的各种问题实施分析，发射机的关键零部件则通过使用独特的设计技术以及特殊的制造工艺。
本文通过分析100kW短波发射机自身的自动化结构特点，把发射机自动化实施有效的分块处理，同时分析探讨短波发射机自动化系统结构以及自动化调谐软件的工作，同时对发射机的故障问题实施剖析。
关键词：100kW 短波发射机 自动化原理 故障剖析中图分类号：TN838 文献标识码：A 文章编号：1674-098X(2018)02（a）-0124-02100kW短波发射机所属于的自动化系统实际上是在传统人工操作系统的各种原理上进行优化设计的，这种设计原理对实现人性化的自动化工作有很大的帮助，在实际的工作过程中能够实现自动开机、自动调谐以及自动检测、自动倒频等。
在现有的自动化100kw短波发射机中，通过应用发现该自动化的系统能够最大限度的降低人工操作经常出现的失误，通过对操作人员的劳动强度的降低也有非常积极的帮助，另外对提升发射机发射过程中发射信号有较大的帮助能[1]。
不过，在100kW短波发射机的实际运行过程中，由于短波发射机自身因素往往会导致其在相对封闭的时间中运行的时间往往也会随之加长，会经常性的出现各类问题，因此也会出现诸如对播音安全产生影响等问题，所以应该尽可能的对100kW短波发射机的相关原理，尤其是自动化系统实施研究探讨，分析短波发射机在实际的使用中经常遇到的故障，以更好的对操作工作者实施指导。
DF-100APSM短波发射机高末电子管故障分析
图１ ＤＦ１００ＡＰＳＭ短波发射机高末电子管栅阴回路
ＦＤ００３Ｚ电子管灯丝断
现象：合电。
加灯丝后。
发现高末灯丝电流无指示为零。
正常时为300 A。
高末电子管不工作（不发红）用万用表测量灯丝变压器输出电压正常为10 V，说明灯丝已加上。
故障分析：电子管断丝后。
不工作。
无电子发射，所以无灯丝电流。
处理方法：断电换新管。
３ ＦＤ００３Ｚ电子管漏气
现象：播音中。
发射机经常过荷掉高压，并越来越频繁，功率开不足。
故障分析：由于电子管制造的原因。
管内有余气或封接不好使真空度下降。
造成电子管在播音中经常过流过荷掉高压。
当真空度下降到一定程度时，发射机加不足功率。
要开足功率就引起掉高压。
处理方法：更换电子管。
４ ＦＤ００３Ｚ电子管严重老化
现象：FD003Z设计工作时间是000小时。
当工作到8 000小时的时候。
会出现以下现象：功率80 kW（正常100 kW）高末帘栅流2.8 A（正常2.3 A）高末屏流9.5 A（正常8.5 A）高压表15 kV 打到头（正常14 kV）灯丝电流280 A（正常300 A）发射机水温60 ℃（正常45 ℃）故障分析：当电子管工作时间超过设计时间后，就会出现电子管老化，发射功率不足等现象。
处理方法：更换电子管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DF100A型短波发射机高末级过荷原理与故障分析
作者：庄涛
来源：《科技传播》2017年第06期
摘要本文主要就DF100A型短波发射机中高末帘栅流与高末阴流过荷原理予以分析，同时根据多年维护DF100A型短波发射机经验以及结合故障实例总结出一套相应过荷处理思路，旨在为提高设备维护的效率提供合理的参考依据。
关键词高末帘栅过荷；高末阴流过荷；故障分析流程；实例分析
中图分类号 G2 文献标识码 A 文章编号 1674-6708（2017）183-0063-02
国家新闻出版广电总局七六一台共有DF100A型短波发射机4台，作为无线局的主力机型，在无线广播播音方面运用广泛，目前虽然发射机已实现自动化，播音过程中缩短了倒频时间、提高了调谐速度、减少了人为的犯错，但是发射机在运行过程当中，随着设备的老化、播音任务的加重、维护检修的不到位等都会不利于发射机运行的稳定性，加大故障的发生率，而高末帘栅过荷与高末阴流过荷又是发射机较为常见的故障。
因此为实现发射机的“三满”播出，缩短故障的停播时间，本文将对此两种典型的过荷故障从现象出发进行剖析并归纳出一套处理方案。
1 高末级两种过荷现象特征阐述
高末过荷故障现象：如图1所示发射机加高压后，当高末帘栅模块上的滑动变阻器2R6上采样的电流超过3A时，继电器1K40得电动作，接点（8、12）闭合一方面促发高末帘栅过荷继电器1K33得电动作，接点（6、10）闭合导致发射机面板高末帘栅过荷指示灯变红；另一方面接点（5、9）闭合促发高压断继电器1K22B得电，接点动作，发射机掉高压，重加高压现象依旧。
高末阴流原理基本一致，当调制器电源回路上的滑动电阻4R27采样的电流超过15A时，同样促使高末阴流过荷指示灯变红，发射机掉高压，两种过荷电流的设定可通过其对应的变阻器来进行调整。
2 两种过荷故障分析与判断
1）由于高末帘栅射频回路直接通过3C31电容接地，使得帘栅极处于高频地电位，所以高末帘栅极无高频电流，因此只需根据帘栅极直流供电回路来判断过荷故障点即可。
（1）高末帘栅直流供电回路：帘栅极—阴极—灯丝变压器次级—地—帘栅电流取样分流器（2R6、2R7）—帘栅功率模块—帘栅阻流圈（2L1）—陷入电路（R24、R25、L16）—帘栅极。
因此，回路当中若出现短路或断路现象，都将极有可能造成高末帘栅过荷。
具体如图2。
（2）高末级帘栅过荷故障判断：①状态观察法：将帘栅负载电阻3R25甩去降激励、降功率直接观察判断，如果过荷现象依旧则可判断故障点存在于帘栅供电回路当中；反之则说明故障点存在于帘栅负载回路之中。
②摇绝缘测试法：同样将电阻3R25甩去，将测试端一端接地，另一端接帘栅级，对其进行摇绝缘测试，如果绝缘性能好，则可判断帘栅电源或馈电线路故障端故障；反之绝缘度为零则说明负载端故障。
2）高末级电子管屏极回路分为屏极直流供电回路与高频基波通路组成。
屏极直流供电由48块功率模块叠加组成，调制器将输入的音频信号经模数转换成音频调制信号，对48个功率模块上的IGBT进行通断控制，这样在高末管屏极将获得载波点的直流屏压和高电平的音频调制电压。
而高末射频通路则是由高前管放大输出的射频信号经电容耦合之高末管栅极，经高末管输出的射频放大信号经隔直电容3C35传送至高末槽路再通过谐波、平转输出至天馈线。
具体如图3。
（1）高末屏极直流供电回路：高末屏极—阴极—灯丝变压器次级—地—高末屏流表分流器（4R27、4R9）—接地故障传感器—功率模块—低通滤波器—另一接地故障传感器—退耦电路（C40、C41、L14、L15）—屏极，而高末阴流过荷则从变阻器4R27中采样获得。
（2）高末屏极射频通路：屏极—阴极—灯丝旁路电容（C29、C30）—地—输出谐振网络—隔直电容（3C35）—屏极。
因此，如果屏极输出的阻抗发生变化（例如调谐、调载电容真空度下降），在满调幅的情况下则会造成电子管的工作状态发生变化，也就使得高末阴流增大，从而使得3R27产生的压降增大，导致继电器1K38得电、接点动作，造成高末级阴流过荷，发射机掉高压。
（3）高末阴流过荷故障处理思路：首先重加高压观察高末阴流是否仍然过荷，无过荷现象则可能是高末屏极回路放电球瞬间放电吱火或者瞬间调幅过大导致。
如若过荷现象仍然存在则可先观察表值变化，如果电子管发生栅阴碰极则会造成高末偏压将至-250V左右、9A5板5灯不亮，又或者高末管g1与g2发生热碰，则使g1失去控制电子管阴流的作用，当屏压为2.5KV时，帘栅压约为100V左右，造成高末阴流急剧增大；其次查看高末屏极回路各真空器件、短路棒、3C35电容、高压电缆等有无明显打火击穿痕迹，同时可对真空器件进行点温，观察温度是否正常（正常在50°C左右）来予以判断；再次可通过对射频机箱门开关进行短
接，打开射频机箱门，在做好安全保护措施的前提下加高压直接观察找出打火点（常见为高末管压盘打火、真空电容真空度下降或外壳爬电打火）；最后可检查高末阴流取样电阻是否正常以及高末阴流过荷继电器是否存在机械故障。
3 高末级过荷故障分析流程图
4 故障实例分析
4.1 故障实例一
1）故障现象：合主控，发射机灯丝偏压正常，加高压后出现高末帘栅过荷指示灯变红，发射机掉高压。
2）故障原因：高末帘栅级薄膜电容击穿。
3）故障分析：首先检查帘栅取样电阻极其继电器是否正常；其次拆下帘栅回路中的电阻3R25，将摇表一端接帘栅极、另一端接地对其进行摇绝缘检查，检查发现绝缘度基本为零，可以判断故障点为负载故障；最后查找发现故障点为高末帘栅薄膜电容击穿。
4）故障处理：断主控，拆下帘栅盘，清洁后更换新的薄膜电容。
4.2 故障实例二
1）故障现象：播音过程中，高末阴流过荷指示灯变红，发射机掉高压，再加高压过荷仍然存在。
2）故障原因：高末调谐电容故障
3）故障分析：首先检查屏极取样电阻极其继电器是否正常；其次合主控检查偏压表值是否正常；再次断主控打开射频机箱门查看各元器件是否有打火痕迹或真空器件温度过高，当用点温计对电容点温时检查发现调谐电容温度过高，初步可以判断出电容故障导致高末阴流过荷。
4）故障处理：寻找代播机进行紧急代播，然后对有问题的电容拆下进行打耐压操作，发现其真空度下降，泄放电流超过正常值10μA，由此改变了负载阻抗大小，导致高末管工作状态发生变化使得高末阴流产生过荷现象，更换新的调谐电容后试机正常。
5 结论
高末级两种过荷故障从现象到过荷回路的分析进而根据个人维护经验与故障实例总结出一套解决此类故障的判断方法，在提高值班及检修人员的对于此类故障的应急处理能力之余也保障了安全播音，同时也希望对同行们有所帮助。
