给排水工程师答辩实务
建筑给排水毕业设计答辩报告
4、设计简述
给水考虑分区供水，I区-1-3楼也由市政 管网供水，II区4-8楼、III区9~18楼，IV 区19-27楼分别由变频泵供水，考虑给水 管网在建筑物外部成环。每户有单独热水 系统。排水考虑采用双立管排水系统，污 废分流制。屋面雨水采用内排水系统，排 入城市雨水管。消防水源由市政供水，建 筑物消防系统由室内消火栓系统和喷淋系 统组成，而在泵房以及配电间等设备房要 单独采用干式灭火系统。
香山大厦建筑给排水工程设计
学院：建筑工程学院 专业：给水排水工程 报告人：王起帆 指导老师：李佳佳
一、毕业设计任务书
1、课题来源
香山大厦建筑给排水工程设计来源于生产实际，由指导老师 挑选布置,根据毕业设计的要求做了适当的修改。
2、课题目的和意义
训练综合应用基础课、专业基础课和专业课所学知识，掌握建筑给排水工 程的设计技术，培养理论联系实际的独立工作能力。 通过此次毕业设计，了解和熟悉建筑给排水工程设计的一般原则、设计程 序、具体步骤和方法；掌握建筑给水系统、建筑排水系统、建筑消防给水 系统、建筑热水供应系统的方案比较与选择、系统布置、设计计算的理论 和方法；培养收集、整理相关资料的能力；培养正确理解运用规范、设计 手册、标准图集的能力。提高设计计算、理解应用相关设计规范、通过图 纸准确表达设计意图和编写设计说明的能力；培养和提高用CAD制图和用 计算机进行辅助设计的能力。
损失
当量 总数
设计
秒流 量
2、排水系统
根据本建筑的情况和各系统的适用条件，建筑给排水 设计采用双立管排水系统。排水系统采用污、废水分流制 排放系统,底层单独排水，然后一起汇入地下室天花板上 的排水横干管，之后排除室外。屋面雨水采用内排水系统， 排入城市雨水管。
给排水毕业答辩
布置原则： 1.按照城市总体规划； 2主次明确； 3尽量缩短管线长度； 4.协调好与其他管道、 电缆和道路等工程的 关系； 5.保证供水具有适当 的安全可靠性； 6尽量减少拆迁，少 占农田； 7.管渠的施工、运行 和维护方便； 8.近远期结合。
4 市政管网设计 Overseas Research Status
翻 板 阀 滤 池
5 市政管网设计 Overseas Research Status
水泵需五台，三台为14sh-9型离心泵，两用一备，两台为20sh-28， 一用一备。五组机组采用横向排列的方式，送水泵引出后由两条管路输出 至城市管网中；反冲洗泵接出后有一根管输送至滤池。
二 级 泵 站
5 市政管网设计 Overseas Research Status
工艺流程
PAC
原 水
清水池
平流式沉砂池 液氯
翻板阀滤池
折板絮凝池 斜板沉淀池
二级泵站
x
送至市政给水管网
5 市政管网设计 Overseas Research Status
预处理:
预处理是针对传统工艺的缺陷，为了加强水处理工艺、改善处理的出水水质，在常 规处理工艺之前，采用一定的物理、化学和生物的方法，对水总污染物进行初步的有效 去除.
布 置
构筑物之间的高程应按流程计算决定。辅 助建筑物以及生活设施则可根据具体场地
条件灵活布置，但应总体保持协调。
6 总结
Domestic Research Status
这次毕业设计的主要的任务是根据原水水质确定合理的处理工艺流程，并进行有关构筑物的计算，最后 完成平面布置图和高程布置图以及各个处理构筑物的一平两剖图。在这次的毕业设计中，首先感谢我的指导 老师，是她对我耐心的指导，让我在一次一次的迷茫中逐渐走出，也更加清晰地领悟到了本次毕业设计的含 金量。其次，我要感谢那些一直帮助我和默默支持我的舍友和同学们，是他们的存在让我能够安心坐下来专 心的去做毕业设计，同时在大家不断的交流和讨论中，我们一起发现问题，解决问题，共同进步，才有了这 一份不错的答卷，为大学生涯画上一个圆满的句号。
给排水工程师答辩实务精编版
给排水工程师答辩实务公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]1、什么是水的PH值PH值的应用范围水的pH值是表示水中氢离子活度的负对数值2、常用PH检测试剂有哪些各自的变化范围如何甲基橙甲基红酚酞、什么叫水的硬度什么叫永久硬度什么叫暂时硬度三者之间的关系是什么是指溶解在水中的盐类物质的含量，即钙盐与镁盐含量的多少。
加热煮沸天然水后，还残留于水中的钙离子与镁离子量称为永久硬度。
水中对应于碳酸氢根离子和碳酸根离子的硬度称为暂时硬度。
4、什么叫水的碱度水碱度是指水中能够接受[H+]离子与强酸进行中和反应的物质含量。
5、硬度与碱度有什么关系6、绿地灌溉系统的基本构成一、喷头二、管材和管件三、控制设备五、加压设备六、水源7、管道工程施工的分项工程质量验收合格应符合哪些条件1、分项工程质量验收全部合格2、分项工程的资料完整齐全3、管道接口连接、水压试验，管道设备调试8、管道分部（子分部）工程质量验收合格应符合哪些条件1、分项工程质量验收全部合格2、分项工程的资料完整齐全3、管道接口连接、水压试验，管道设备调试9、管道沟槽回填应符合哪些规定1沟槽内砖、石、木块等杂物清除干净；2沟槽内不得有积水；3保持降排水系统正常运行，不得带水回填。
10、管道交叉处理应符合哪些规定管道交叉处理应符合下列规定:1.应满足管道间最小净距的要求，且按有压管道避让无压管道、支管道避让干线管道、小口径管道避让大口径管道的原则处理;2.新建给排水管道与其他管道交叉时，应按设计要求处理;施工过程中对既有管道进行临时保护时，所采取的措施应征求有关单位意见;3.新建给排水管道与既有管道交叉部位的回填压实度应符合设计要求，并应使回填材料与被支承管道贴紧密实。
11、刚性接口的钢筋混凝土管道施工应符合哪些规定1、抹带前应将管口的外壁凿毛、洗净;2、钢丝网端头应在浇筑混凝土管座时插人混凝土内，在混凝土初凝前，分层抹压钢丝网水泥砂浆抹带;3、抹带完成后应立即用吸水性强的材料覆盖，3~4h后酒水养护；4、水泥砂浆填缝及抹带接口作业时落入管道内的接口材料应清除;管径大于或等于700~时，应采用水泥砂浆将管道内接口部位抹平、压光;管径小于700mm 时，填缝后应立即拖平。
给排水科学与工程毕业设计答辩
污水处理厂高 程布置
（1）.污水厂高程的布置方法 a. 选择一条水头损失最大的流程进行水力计算。 b. 以污水接纳的水体的最高水位为起点逆污水处理流程向上计算。 c. 在作高程布置时，还应注意污水流程与污泥流程积极配合 （2）.污水厂高程布置原则 为了降低运行费用和使维护管理，污水在处理构筑物之间的流动以按重 力流考虑为宜，厂内高程布置的主要特点是先确定最大构筑物的地面标高， 然后根据水头损失，通过水力计算，递推出前后构筑物的各项控制标高。 根据曝气池的设计水面标高，推求各污水处理构筑物的水面标高，根据 和处理构筑物结构稳定性，确定处理构筑物的设计地面标高。
污水厂各构筑 物设计说明
（1）.格栅 本设计采用粗格栅与细格栅合建，充分将污水中的固体残渣收集清除。 （2）.沉砂池 本设计采用曝气沉砂池，处理效果好、结构简单，为污水后期处理做准备。 （3）.初沉池和二沉池 本设计均采用辐流沉淀池，符合现代水厂流行的趋势。 （4）.消毒设施 本设计采用液氯消毒，其优点为：效果可靠、投配简单、投量准确，价 格便宜。 （5）.污泥浓缩池 本设计采用辐流浓缩池
三、雨水管网 设计
（1）设计流量计算 1）设计要点 a. 设计流速 由于雨水夹带泥砂，所以暗管流速大于0.75m/s,为防止冲刷，金属管 道流速小于10m/s,非金属管道流速小于5m/s。 b. 最小管径和最小坡度 qF 雨水管道最小管径300mm，最小坡度 3.00‰，雨水连接管最小管径 200mm,最小坡度0.01。 c. 管道连接 管道在检查井连接，采用管顶平接。 2)雨量分析 雨水量按荆州市暴雨强度公式计算。 3)管渠流量的确定 城市雨水管渠属于小汇水面积上的排水构筑物。雨水设计流量计算公式 如下： Q= ΨqF
（2）雨水管网定线 根据定线原则及影响因素，本设计特制定两 种不同的定线方案。 方案一：设三个雨水口。三条雨水主干管均 平行于厂区三条主路，由北向南形成三纵。 方案二：设四个雨水口。三条雨水主干管均 平行于厂区三条主路，由北向南；另外一条 雨水主干管由西向东形成三纵一横 方案比较：经计算，发现方案一在管径、管 长、埋深相差不大的情况下，比方案二少设 一个雨水口，更加经济合理，且园区边缘靠 近长湖，可就近排水，横向雨水主干管设置 意义不大，因此选用方案一。

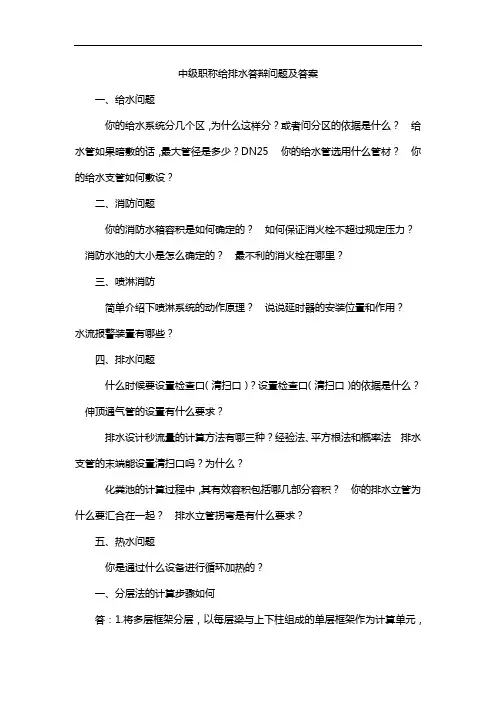

中级职称给排水答辩问题及答案
中级职称给排水答辩问题及答案一、给水问题你的给水系统分几个区，为什么这样分？或者问分区的依据是什么？给水管如果暗敷的话，最大管径是多少？DN25你的给水管选用什么管材？你的给水支管如何敷设？二、消防问题你的消防水箱容积是如何确定的？如何保证消火栓不超过规定压力？消防水池的大小是怎么确定的？最不利的消火栓在哪里？三、喷淋消防简单介绍下喷淋系统的动作原理？说说延时器的安装位置和作用？水流报警装置有哪些？四、排水问题什么时候要设置检查口（清扫口）？设置检查口（清扫口）的依据是什么？伸顶通气管的设置有什么要求？排水设计秒流量的计算方法有哪三种？经验法、平方根法和概率法排水支管的末端能设置清扫口吗？为什么？化粪池的计算过程中，其有效容积包括哪几部分容积？你的排水立管为什么要汇合在一起？排水立管拐弯是有什么要求？五、热水问题你是通过什么设备进行循环加热的？一、分层法的计算步骤如何答：1.将多层框架分层，以每层梁与上下柱组成的单层框架作为计算单元，柱远端假定为固端2.用力矩分配法分别计算单元的内力,由于除底层柱底是固定端外,其他各层柱均为弹性连接,为了减少误差,除底层柱外,其他各层柱的线刚度均乘以0.9的折减系数,相应的传递系数也改为1/3，底层柱仍为1/23.分层计算所得的梁端弯矩即为最后弯矩二、梁、柱的线刚度比的假定对计算结果有何影响D值法中D值的物理意义三、风荷载计算时需要哪些参数？南昌地区的参数如何，你是如何计算的四、基础的埋置深度是如何确定的？答：确定基础埋置深度，应按下列条件确定：1建筑物的用度，有无地下室、设备基础和地下设施，基础的形式和构造；2作用在地基上的荷载大小和性质；3工程地质和水文地质条件；4相邻建筑物的基础埋深；5地基土冻胀和融陷的影响。
6在满足地基稳定和变形要求的前提下，基础宜浅埋，当上层地基的承载力大于下层土时，宜利用上层土作持力层。
除岩石地基外，基础埋深不宜小于0.5m。
华北水利水电学院给排水专业毕业答辩-题库
1.混凝—水中胶体粒子以及微笑悬浮物的凝聚过程。
混合和絮凝。
混合设备：水泵、管式、机械混合。
絮凝设备：水力和机械搅拌。
隔板、网格、折板、机械栅条。
微粒凝结现象——结的过程；脱稳的胶粒相互聚结，称为凝聚。
混凝则包括凝聚与絮凝两种过程。
把能起凝聚与絮凝作用的药剂统称为混凝剂。
混凝机理（1）双电层压缩机理当向溶液中投入加电解质，使溶液中离子浓度增高，则扩散层的厚度将减小。
当两个胶粒互相接近时，由于扩散层厚度减小，ζ电位降低，因此它们互相排斥的力就减小了，胶粒得以迅速凝聚。
（2）吸附电中和作用机理吸附电中和作用指胶粒表面对带异号电荷的部分有强烈的吸附作用，由于这种吸附作用中和了它的部分电荷，减少了静电斥力，因而容易与其他颗粒接近而互相吸附。
（3）吸附架桥作用原理吸附架桥作用主要是指高分子物质与胶粒相互吸附，但胶粒与胶粒本身并不直接接触，而使胶粒凝聚为大的絮凝体。
（4）沉淀物网捕机理当金属盐或金属氧化物和氢氧化物作混凝剂，投加量大得足以迅速形成金属氧化物或金属碳酸盐沉淀物时，水中的胶粒可被这些沉淀物在形成时所网捕。
当沉淀物带正电荷时，沉淀速度可因溶液中存在阳离子而加快，此外，水中胶粒本身可作为这些金属氢氧化物沉淀物形成的核心，所以混凝剂最佳投加量与被除去物质的浓度成反比，即胶粒越多，金属混凝剂投加量越少。
2.在絮凝过程中，为什么G值应自进口至出口逐渐减小？答：为了适应絮体增长的需要，G值在进口处较大，此时，絮凝初期，絮凝体尺寸较小，无破碎之虑，采用较大的G值；絮凝后期，絮体尺寸较大，采用较小的G值，而且沿水流方向是逐渐递减的。
3.影响混凝效果的主要因素有哪些？1.混凝剂的种类和投量2.水力条件和作用时间3.水温影响4.水的PH值和碱度影响5.水中悬浮物浓度影响6.水中杂质影响4.在混凝剂的溶解和溶液的稀释过程中的搅拌混合方式有哪些？你采用哪种？5.溶解池：W1=0.2~0.3W2 池顶地面2cm。
溶液池：W2=24*100aQ/1000/1000cnQ：处理水量；a：混凝剂最大投量；c：溶液浓度5%~20%；n：每日调制次数小于36.混凝剂的投加方式：（1）泵前投加。
给排水工程技术毕业设计答辩
毕业设计说明书
三.方案选定：
本设计以地表水南溪河为水源，水源水质较好，另 外，参考相关技术经济手册估算出方案 1在经济上明显优 于方案2和方案3。
综合技术和经济上的考虑，采用方案 1的工艺流程。
3.加药间:加药间尺寸为: L? B? H ? 8m ? 5m ? 3.6m
4.混合设备：采用管式静态混合器，直径 DN650 5.絮凝设备：采用两座隔板絮凝池，每座尺寸为： L×B×H=11m×12m×5.0m 6.沉淀设备：采用两座平流沉淀池 ,每座尺寸为: L×B×H=44m×11m×3m，采用穿孔管排泥 7.过滤设备：采用V型滤池
工业出版社，2006
?
[2]
中国市政工程西北设计研究院编.给水排水设?
[3]
宋业林、宋襄翎主编. 水处理设备实用手册. 北京：中国石化出
版社，2004
? [4] 许葆玖主编. 给水工程（第四版）.北京：中国建筑工业出版社， 1999
? [5]钟淳昌、戚盛豪主编. 简明给水设计手册. 北京：中国建筑工业 出版社，1989
毕业设计任务书
本设计概述：
一、输配水管网主要内容： 1．用水量计算及给水工程规模的确定 （1）确定用水标准：在了解给水现装、城市规划要求的前提下，根据规 范选择适当的生活用水量标准。对工业生产用水量，在资料提出的用水 量基础上加以综合。 （2）生活用水量：根据近远期人口发展规模与城镇生活居住区人口分布 与密度计算生活用水量。 （3）计算总用水量，确定近远期给水工程规模。 2．输配水工程设计 （1）确定配水方案； （2）确定净水厂、输水管线的接管点位置及标高； （3）进行沿线流量和节点流量的计算； （4）进行管网水利计算，确定管径、水头损失、自由水头和水泵所需扬 程； （5）对计算结果进行分析说明； （6）给制配水管网平面图。
给排水专业答辩模板
5.设计说明
加药加氯间
溶液池分两格，备用一格，平面形状采 用矩形置于室内地面上。 溶解池分两格，备用一格，为便于操作， 建于地面以下。
网格絮凝池
絮凝池设两组，每组24个竖井，竖井内 流速0.14m/s，絮凝时间13.5min。
斜管沉淀池
设计两组，表面负荷取11mm/s，斜管中 沉淀时间4.1min。进水采用穿孔墙，开孔比 为16.7%。出水采用4条集水槽双侧集水。
虹吸滤池
虹吸滤池设计两组，每组6格，滤速 10m/h，反冲洗强度14L/(s· ㎡)。采用单层 石英砂滤料。
反冲洗时选用三台550QW3000-12-160 型水泵，两用一备。
清水池
采用两座圆形清水池，每座清水池容积 5731m³ 。清水池进出水管管径都为600mm。 池顶设6条DN250mm通气管。
消毒
采用液氯消毒，三台J-3型加氯机（两 用一备），加氯采用UPVC钢管，氯库和 加氯间合建。
二泵房 选用五台14SA-10J型水泵，三用两备。
致谢
感谢各位老师以及同学在本次设计中给 予我的指导和帮助。对于本设计的不足，还 请老师们给予指正。谢谢
沉淀工艺
方案一选用斜管沉淀池，它沉淀效率 高，占地小。方案二选用平流沉淀池，施 工简单，但占地面积大。
过滤工艺 方案一选用虹吸滤池，无需大型阀门 部件，无需冲洗水箱。方案二选用V型滤池， 可采用粗滤料来增加过滤周期，冲洗效果 好，但需反冲洗设备，管理维修复杂。
综合技术和经济上的考虑，本设计采 用方案一的工艺流程。 网格絮凝池和斜管沉淀池合建，这样 占地较小，水管连接简约，易于操作管理。
****** 给水处理设计
姓名：*** 指导：***
XXX学校
1.工程概述
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、什么就是水的PH值？PH值的应用范围？水的pH值就是表示水中氢离子活度的负对数值2、常用PH检测试剂有哪些？各自的变化范围如何？甲基橙3、1-4、4甲基红4、4-6、2酚酞8、0-9、63、什么叫水的硬度？什么叫永久硬度？什么叫暂时硬度？三者之间的关系就是什么？水的硬度就是指溶解在水中的盐类物质的含量,即钙盐与镁盐含量的多少。
加热煮沸天然水后,还残留于水中的钙离子与镁离子量称为永久硬度。
水中对应于碳酸氢根离子与碳酸根离子的硬度称为暂时硬度。
4、什么叫水的碱度？水碱度就是指水中能够接受[H+]离子与强酸进行中与反应的物质含量。
5、硬度与碱度有什么关系？6、绿地灌溉系统的基本构成？一、喷头二、管材与管件三、控制设备五、加压设备六、水源7、管道工程施工的分项工程质量验收合格应符合哪些条件？1、分项工程质量验收全部合格2、分项工程的资料完整齐全3、管道接口连接、水压试验,管道设备调试8、管道分部(子分部)工程质量验收合格应符合哪些条件？1、分项工程质量验收全部合格2、分项工程的资料完整齐全3、管道接口连接、水压试验,管道设备调试9、管道沟槽回填应符合哪些规定？1 沟槽内砖、石、木块等杂物清除干净;2 沟槽内不得有积水;3 保持降排水系统正常运行,不得带水回填。
10、管道交叉处理应符合哪些规定？管道交叉处理应符合下列规定:1、应满足管道间最小净距的要求,且按有压管道避让无压管道、支管道避让干线管道、小口径管道避让大口径管道的原则处理;2、新建给排水管道与其她管道交叉时,应按设计要求处理;施工过程中对既有管道进行临时保护时,所采取的措施应征求有关单位意见;3、新建给排水管道与既有管道交叉部位的回填压实度应符合设计要求,并应使回填材料与被支承管道贴紧密实。
11、刚性接口的钢筋混凝土管道施工应符合哪些规定？1、抹带前应将管口的外壁凿毛、洗净;2、钢丝网端头应在浇筑混凝土管座时插人混凝土内,在混凝土初凝前,分层抹压钢丝网水泥砂浆抹带;3、抹带完成后应立即用吸水性强的材料覆盖,3~4h后酒水养护;4、水泥砂浆填缝及抹带接口作业时落入管道内的接口材料应清除;管径大于或等于700~时,应采用水泥砂浆将管道内接口部位抹平、压光;管径小于700mm时,填缝后应立即拖平。
12、钢管安装时,管道上开孔应符合哪些规定？管道上开孔应符合下列规定:1、不得在干管的纵向、环向焊缝处开孔;2、管道上任何位置不得开方孔;3、不得在短节上或管件上开孔;4、开孔处的加固补强应符合设计要求。
13、在寒冷或恶劣环境下焊接符合哪些规定？1清除管道上的冰、雪、霜等;2工作环境的风力大于5级、雪天或相对湿度大于90％时,应采取保护措施;3焊接时,应使焊缝可自由伸缩,并应使焊口缓慢降温;4冬期焊接时,应根据环境温度进行预热处理,14、什么叫挥发性固体去除率？通过污泥消化,污泥中挥发性固定被降解去除的百分比15、埋地塑料排水管道的弹性密封橡胶、圈连接(承插式或双承口式)操作存在哪些规定？1、接口前,应先检查橡胶圈就是否配套完好,确认橡胶圈安放位置及插口的插入深度。
2、接口时,先将承口的内壁清理干净,并在承口内壁及插口橡胶圈上涂润滑剂,然后将承插口端面的中心轴线对齐。
3、接口方法应按下述程序进行:DN400及其以下管道,先由一人用棉纱绳吊住被安装管道的插口,另一人用长撬棒斜插入基础,并抵住该管端部中心位置的横挡板,然后用力将该管缓缓插入待安装HDPE双壁波纹管管道的承口至预定位置;DN400以上管道可用两台手扳葫芦将管节拉动就位。
接口合拢时,管节两侧的手扳葫芦应同步拉动,使橡胶密封圈正确就位,不扭曲、不脱落。
16、给排水管道工程施工质量控制应符合哪些规定？1 、各分项工程应按照施工技术标准进行质量控制,每分项工程完成后,必须进行检验;2、相关各分项工程之间,必须进行交接检验,所有隐蔽分项工程必须进行隐蔽验收,未经检验或验收不合格不得进行下道分项工程17、给排水管道工程施工时对所有的管材、管道附件、构(配)件与主要原材料等产品有何要求？进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书、进口产品的商检报告及证件等,并按国家有关标准规定进行复验,验收合格后方可使用。
18、给排水管理工程施工测量的允许偏差有何要求？2、n为水准测量或导线测量的测量站数。
19、管道工程施工的验收对比质量验收合格应符合哪些条件？(1)主控项目的质量经抽样检验合格;(2)一般项目中的实测(允许偏差)项目抽样检验的合格率应达到80％,且超差点的最大偏差值应在允许偏差值的1.5倍范围内;(3)主要工程材料的进场验收与复验合格,试块、试件检验合格;(4)主要工程材料的质量保证资料以及相关试验检测资料齐全、正确;具有完整的施工操作依据与质量检查记录。
20、单位(子单位)工程质量验收合格应符合哪些规定？1、单位(子单位)所含分部(子分部)工程质量验收全部合格2、质量控制资料完整齐全3、单位(子单位)所含分部(子分部)工程有关安全及使用功能的检测资料应完整。
4、涉及管道金属管道的外防腐蚀层、钢管阴极保护系统、管道设备运行、管道位置及高程的实验检验、抽验结果以及使用功能实验规范规定。
5、外观质量验收符合要求。
21、给排水管道工程质量验收不合格时,应按哪些规定处理？1 经返工重做或更换管节、管件、管道设备等的验收批,应重新进行验收;2 经有相应资质的检测单位检测鉴定能够达到设计要求的验收批,应予以验收;3 经有相应资质的检测单位检测鉴定达不到设计要求,但经原设计单位验算认可,能够满足结构安全与使用功能要求的验收批,可予以验收;4 经返修或加固处理的分项工程、分部(子分部)工程,改变外形尺寸但仍能满足结构安全与使用功能要求,可按技术处理方案文件与协商文件进行验收。
22、常压泡沫液储罐的现场制作、安装与防腐应符合哪些规定？(1)现场制作的常压钢制泡沫液储罐,泡沫液管道出液口不应高于泡沫液储罐最低液面1m,泡沫液管道吸液口距泡沫液储罐底面不应小于0、15m,且宜做成喇叭口形。
(2)现场制作的常压钢质泡沫液储罐应进行严密性试验,试验压力应为储罐装满水后的静压力,试验时间不应小于30min,目测应无渗漏。
(3)现场制作的常压钢质泡沫液储罐内、外表面应按设计要求采取防腐措施,并应在严密性试验合格后进行。
检查数量:全数检查。
检查方法:观察检查,检查全部焊缝、焊接接头与连接部位,以无渗漏为合格。
当对泡沫液储罐内表面防腐涂料有疑义时,可取样送至具有相应资质的检测单位进行检验。
(4)常压泡沫液储罐的安装方法应符合设计要求,当设计无要求时,应根据其形状按立式或卧式安装在支架或支座上,支架应与基础固定,安装时不得损坏其储罐上的配管与附件。
(5)常压钢质泡沫液储罐罐体与支座接触部位的防腐,应符合设计要求,当设计无规定时,应按加强防腐层的做法施工23、管道安装完毕应进行水压试验,并应符合哪些规定？(1)试压水源为工程临时用水,利用每层所设用水点。
(2)管道试压分系统、分区域进行,按系统所在部位分层、分段、分干管、立管进行试压,系统全部完成后再整体试压。
(3)试压用的压力表不少于2只,精度不低于1、5级,量程为试验压力值的1、5～2倍。
试压泵采用手动或电动试压泵。
(4)对不能参与试压的设备与仪表、阀门、附件应加以拆除或隔离。
管道中断处设置临时连接短管或临时盲板、丝堵,加设的临时盲板应有突出法兰的耳边,并做明显标识。
试压合格后拆除。
(5)试压时在试压管段的低点缓慢向系统内注水,同时在高点排气,系统最高点连续冒水时关闭排气阀。
(6)系统注满水后进行检查,无渗漏后方可升压,升压时要缓慢,升压时间不少于10min。
试压合格后,水要及时放掉、放净。
放水时将水引至集水坑或排水管道。
(7)试压时应设多人进行巡回检查,严防跑水、冒水现象。
(8)试压过程中出现泄漏时,应停止试压,消除缺陷后重新再试。
(9)冬季试压环境温度不得低于5℃24、泡沫喷头的安装应符合哪些要求？泡沫喷头的安装应符合下列规定:2、2 泡沫喷头的规格、型号、数量应符合设计要求;2、3 泡沫喷头的安装应在系统试压、冲洗合格后进行;2、4 泡沫喷头的安装应牢固、规整,安装时不得拆卸或损坏其喷头上的附件;2、5 顶喷式泡沫喷头应安装在被保护物的上部,并应垂直向下,其坐标及标高的允许偏差,室外安装为士15mm,室内安装为土10mm;2、6 水平式泡沫喷头应安装在被保护物的侧面并应对准被保护物体,其距离允许偏差为±20mm;2、7 弹射式泡沫喷头应安装在被保护物的下方,并应在地面以下;在未喷射泡沫时,其顶部应低于地面10～15mm。
25、泡沫灭火系统应对施工质量进行验收,并包括哪些内容？泡沫灭火系统的质量验收应在施工过程质量检查合格与调试合格后进行1 对泡沫灭火系统质量控制资料进行核查2对泡沫灭火系统施工质量进行抽查26、泡沫灭火系统应对系统功能进行验收,并应符合哪些规定？1、中、低倍数泡沫灭火系统喷泡沫实验应合格。
2、高倍数泡沫灭火系统喷泡沫实验应合格。
27、泡沫灭火系统的调试应符合哪些规定？(1)当为手动灭火系统时,应以手动控制的方式进行一次喷水试验;当为自动灭火系统时,应以手动与自动控制的方式各进行一次喷水试验。
其各项性能指标均应达到设计要求。
(2)低、中倍数泡沫灭火系统按本条第(1)款的规定喷水试验完毕,将水防空后,进行喷泡沫试验;当为自动灭火系统时,应以自动控制的方式进行;喷射泡沫的时间不应小于1min;实测泡沫混合液的混合比与泡沫混合液的发泡倍数及到达最不利点防护区或储罐的时间与湿式联用系统自喷水至喷泡沫的转换时间应符合设计要求。
(3)高倍数泡沫灭火系统按本条(1)款的规定喷水试验完毕,将水放空后,应以手动或自动控制的方式对防护区进行喷泡沫试验,喷射泡沫的时间不应小于30s,实测泡沫混合液的混合比与泡沫供给速率及自接到火灾模拟信号至开始喷泡沫的时间应符合设计要求。
29、泡沫灭火系统分部工程、子分部工程、分项工程如何划分？子分部工程按1、进场检验2、系统施工3、系统调试4、系统验收分项工程1、材料进场检验2、系统组件进场检验3、消防泵的安装4、泡沫液比例混合器(装置)的安装5、管道、阀门与泡沫消火栓的安装6、泡沫产生装置的安装7、动力源与备用动力源切换试验8、消防泵试验9、泡沫比例混合器(装置)调试10、泡沫消火栓喷水试验11、泡沫灭火系统的调试12、泡沫灭火系统施工质量验收13、泡沫灭火系统功能验收。
30、消防泵如何安装？1、消防泵应整体安装在基础上,安装时对组件不得随意拆卸,确需拆卸时,应由制造厂进行。
2、消防泵应以底座为基准进行找平、找正。
3、消防泵与相关管道相连时,应以消防泵的法兰为基准进行测量与安装。
