浅议水淹层测井评价[摘要]微电极测井是在普通电阻率测井的基础上发展起来的一种测井方法，它采用特制的微电极测量井壁附近地层的电阻率。

自然伽马测井测量的是地层总的自然伽马放射性，是套管井测井的一种最基本的方法。

本文就将两种测井技术作为水淹层测井评价技术的主要组成部分，对它们的原理和应用进行了阐述，对于实际具有一定的价值。

【关键词】水淹层；测井；评价在注水开发的油田中，注人水会使油层物理性质、储集参数和测井参数发生显著的变化。

孔隙度和渗透率的变化是油层水淹对其物性影响的主要表现。

通常当注人水为淡水时，有可能造成粘土矿物表面吸附的阳离子出现不平衡而重新进行分配，其结果将造成以高岭石为主的粘土矿物被冲洗带走，造成孔隙空间增大，渗透率增加。

而以蒙脱石为主的粘土矿物，其吸水膨胀会造成孔道进一步堵塞，导致孔隙度减小，渗透率降低。

水淹对油层含油性的影响，直接表现为含油饱和度降低。

这种由于注人水的侵人使含油饱和度以不同程度下降后的数值，称之为剩余油饱和度，它介于原始含油饱和度和残余油饱和度之间。

油层水淹后，对自然电位P和电阻率Rt的影响比较明显。

当注人水矿化度较高时，随着含水饱和度的增加，电阻率Rt呈下降趋势；但随着注人水矿化度的降低，增加到一定程度后，电阻率反而急剧上升，形成“U”形曲线。

1.微电极测井1.1 微电极测井原理微电极测井（ML）是一种浅探测电阻率的方法。

由于探测深度的不同，微梯度受泥饼影响较大，微电位受泥饼影响较小而受冲洗带和过度带影响较大。

因此，将两种电阻率测井曲线按同一横向比例重叠，在淡水泥浆井中，渗透性砂岩处出现明显正幅度差（微电位大于微梯度）；而在非渗透性泥岩处两者基本重合，故能有效地划分出渗透性砂岩。

1.2 微电极资料应用选用微梯度和微电位两种电极系以及相应的电极距目的是要它们在渗透性地层上方出现明显的幅度差，因此，不但要求两者同时测量，而且要将两条视电阻率曲线画在一起，采用重叠法进行解释，根据现场实践微电极测井主要有以下两种应用：1）确定岩层界面，划分薄层和薄的交互层通常依据微电极测井曲线的半幅点曲线分离点确定地层界面，一般可划分20cm厚的薄层，薄的交互层也有较清楚的显示。

水淹层识别及评价方法研究2011.06

注水开发过程中，地层的孔喉结构、比表面、润湿性等参数都可能发生变化，在泥质砂岩层，粘土的含量和分布形式也会发生变化，开发过程中产层压力也会改变，这些因素都会导致束缚水饱和度和可动流体饱和度的变化。在水淹过程中，由于孔喉受到不断冲刷，泥质、粉砂被冲击，颗粒粒度中值偏大，喉道变大，比表面减小。岩心实验表明：水洗过程中可见少量微粒流出，水洗后岩样重量减小，有的样品的比表面从初始的2.793 m2／g到水洗后的1.0499 m2／g 。减小1倍还多。比表面的变化将导致束缚水饱和度的变化，油、水两相在孔隙空间分布的变化。
（三）水淹层解释方法研究-水淹层解释流程
新井钻、新井钻、测、录资料及其地质设计
小层平面构造图
小层数据表
邻井钻、邻井钻、测、录资料，录资料，试油、试油、注采资料
区域资料收集及整理
岩心归位
测井资料环境校正
测井资料标准化
各层位生产、累产各层位生产、累产/ 累注现状图
区域资料预处理
目的层位的确定
（二）水淹层特征分析
1、岩石物理变化特征
（1）含油性及油水分布的变化（2）地层水矿化度和电阻率变化（3）孔隙度、渗透率、泥质含量变化规律孔隙度、渗透率、（4）水驱a、b、m、n值特征水驱a （5）地层压力与温度的变化（6）含水砂岩的声学特性
2、测井响应特征
（二）水淹层特征分析-岩石物理变化特征
（二）水淹层特征分析-岩石物理变化特征
2）当Pwt = Pw时 Pw时
在注人水矿化度与地层水矿化度相等的条件下，其曲线形态如图所示。在岩心含油饱和度减少到残余油饱和度之前， Rt与Sw关系曲线与传统曲线相同，只是到达残余油饱和度时，Rt值不下降，反而有所上升。由此可见，如果注人水可以选择的话，在油田开发初期，注人水矿化度应尽可能接近原始地层水矿化度。用Rwp／Rw〈2.5时的注入水，就能基本满足这个要求。因此，用油田污水回注是发展方向。

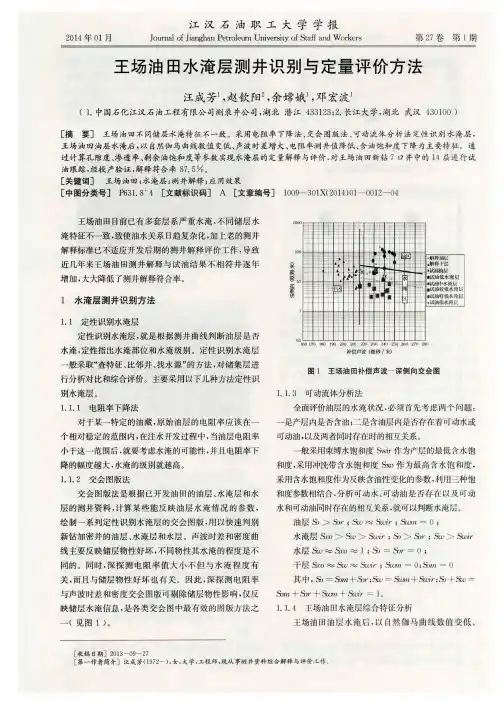

王场油田水淹层测井识别与定量评价方法
