建筑给排水例题集
建筑给排水习题集精选全文
可编辑修改精选全文完整版建筑给水排水习题集第一章1.试述卫生器具的冲洗设备有哪些?有何优点?2.试述建筑给水排水工程所采用的管材、连接方式,如何选用?3.某三星级宾馆需在总进水管上安装水表,经计算通过水表的设计流量为168.5m3/h,试选择总水表型号,并计算其水头损失.4.某住宅小区,最大时供水量为50m3,最不利用水点压力为280pa,拟采取隔膜式气压给水设备,求贮罐总容积和水泵选型.5.某集体宿舍给水排水系统为自动启动水泵供水至屋顶水箱,水泵出水量为40 m3/h,求水箱的调节容积.6.埋地式生活用水贮水池周围（10）以内，不得有化粪池、污水处理构筑物、渗水井、垃圾堆放点等污染源；周围（2）以内不得有污水管和污染物。
A、5m 2mB、10m 2mC、5m 1mD、10m 1m`地下室层高3m,1层与室外地面高差1m,城市供水保证压力为200kpa,试选用合理的给水方式.4.普通住宅生活饮用水管网自室外地面算起，估算5层室内所需的最小保证压力值（C）。
A．16m B.20mC．24m D.28m5.某居住建筑为36层，其生活给水系统宜采用（D）供水方式。
A、串联分区B、并联分区C、减压分区D、加压分区6.高层建筑生活给水系统应采用竖向分区供水，各分区最低卫生器具配水点处的静水压不宜大于（），特殊情况下不宜大于（D）。
A、0.20MPa; 0.25 MPaB、0.45MPa; 0.55 MP aC、0.20MPa; 0.25 MPaD、0.45kPa; 0.55 kPa.7.引入管穿过外墙基础或穿过地下室墙壁的部分，应配合土建预留孔洞，管顶上部净空不得小于建筑物的沉降量，一般不小于（）。
A、50mmB、70mmC、100mmD、150mm8.最大小时供水量Qh用来设计（A）。
A、室外给水管道B、室内给水管道C、消火栓喷水系统D、自动喷洒灭火系统9.建筑内部给水系统中的小时变化系数Kh是指()用水量与（）用水量的比值A、最高日最大时；最高日平均时B、最高日最大时；平均日平均时C、平均日最大时；最大日平均时D、平均日最大时；平均日平均时10.由城市给水管网夜间直接进水的高位水箱的生活用水调节容积，宜按用水人数和（）确定；由水泵联动提升进水的水箱的生活用水调节容积不宜小于（）。
建筑给水排水工程习题(附答案)
1.拟建6 层住宅，层高2.9 米，首层地面标高为±0.00 ，室外地面标高为-0.3m ，室外市政给水管中心标高为-1.4m ，所能提供的最小压力为180kPa ，试选用合理的给水方式，并绘出给水系统示意图。
解：因为该建筑为6层住宅（属于民用建筑），层高2.9m（不超过3.5m），所以按照经验法估算该建筑所需水压为（自室外地坪算起，即从标高为－0.3m 出算起）：H=120+（n －2）×40 （n 为建筑层数，≥3）=120+（6 －2）×40 =280kpa而市政管网所能提供得最小压力从室外地坪算起为180kpa－（1.4－0.3）×10=169kpa＜280 ；故需要采用增压措施，可以采用的方法有：设水泵和水箱、单设水泵、分区给水、水池—水泵—水箱等给水方式，图如书所示。
因为住宅用水不均匀，最合适的方式是设水泵与水箱的给水方式。
2.图2为某建筑的生活，消防共用高位水箱，其中V生活为生活调节水量，V消防为消防贮备水量。
试配齐水箱配管并纠正图中的错误。
答：1、进水管：要装设阀门；管口应高于最高水位0.1m；2、出水管：生活出水管装设阀门；与进水管为同一条管道时，出水管上应装设止回阀；为保证消防水不被动用，其出水管应在消防水位处开φ25的虹吸破坏孔；消防出水管要装设止回阀；3、溢流管：不准装设阀门；管口应高于最高水位0.05m；出口应装设网罩；不得于排水系统的管道直接连接；管径按最大流量确定，并宜比进水管大一级；正确如下图图2排水管溢流管3. 某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为40米，自贮水池最低水位±0.00 至水箱最高水位为32.00m ，已知该管路水头损失为4.16m H 2O 。
试求水泵所需总扬程。
解：总扬程：Hb=32+4.16=36.16m ，选泵时可以乘上1.05 ~ 1.1 的安全系数。
4.某建筑拟选用隔膜式气压给水设备供水方式，已知水泵出水量为3.5L/s ，设计最小工作压力为250kpa （表压），最大工作压力为400kpa （表压），试求气压水罐总容积。
建筑给排水习题集
建筑给水排水习题集第一章1.试述卫生器具的冲洗设备有哪些?有何优点?2.试述建筑给水排水工程所采用的管材、连接方式,如何选用?3.某三星级宾馆需在总进水管上安装水表,经计算通过水表的设计流量为168.5m3/h,试选择总水表型号,并计算其水头损失.4.某住宅小区,最大时供水量为50m3,最不利用水点压力为280pa,拟采取隔膜式气压给水设备,求贮罐总容积和水泵选型.5.某集体宿舍给水排水系统为自动启动水泵供水至屋顶水箱,水泵出水量为40 m3/h,求水箱的调节容积.6.埋地式生活用水贮水池周围（10）以内，不得有化粪池、污水处理构筑物、渗水井、垃圾堆放点等污染源；周围（2）以内不得有污水管和污染物。
A、5m 2mB、10m 2mC、5m 1mD、10m 1m`地下室层高3m,1层与室外地面高差1m,城市供水保证压力为200kpa,试选用合理的给水方式.4.普通住宅生活饮用水管网自室外地面算起，估算5层室内所需的最小保证压力值（C）。
A．16m B.20mC．24m D.28m5.某居住建筑为36层，其生活给水系统宜采用（D）供水方式。
A、串联分区B、并联分区C、减压分区D、加压分区6.高层建筑生活给水系统应采用竖向分区供水，各分区最低卫生器具配水点处的静水压不宜大于（），特殊情况下不宜大于（D）。
A、0.20MPa; 0.25 MPaB、0.45MPa; 0.55 MP aC、0.20MPa; 0.25 MPaD、0.45kPa; 0.55 kPa.7.引入管穿过外墙基础或穿过地下室墙壁的部分，应配合土建预留孔洞，管顶上部净空不得小于建筑物的沉降量，一般不小于（）。
A、50mmB、70mmC、100mmD、150mm8.最大小时供水量Qh用来设计（A）。
A、室外给水管道B、室内给水管道C、消火栓喷水系统D、自动喷洒灭火系统9.建筑内部给水系统中的小时变化系数Kh是指()用水量与（）用水量的比值A、最高日最大时；最高日平均时B、最高日最大时；平均日平均时C、平均日最大时；最大日平均时D、平均日最大时；平均日平均时10.由城市给水管网夜间直接进水的高位水箱的生活用水调节容积，宜按用水人数和（）确定；由水泵联动提升进水的水箱的生活用水调节容积不宜小于（）。
(整理)建筑给排水计算题
1．一住宅建筑给水系统，经计算总水表通过的设计流量为52m3/h，欲选用LXL-DN80mm的水表，其最大流量为100 m3/h，额定流量为60m3/h，试计算水表的水头损失。
2．某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为50m，至贮水池最低水位 0.00m，至水管最高水位为30.00m，已知该管路水头损失为5.16mH2O,试计算水泵所需总扬程。
3．已知某城市最高日用水量标准为100l/人.d的办公楼一座共五层，每层洗手间内设冲洗水箱大便器3个，污水池一个，普通水龙头5个。
求该楼引入管中的设计秒流量以及横支管的设计秒流量。
4．某建筑物拟定设气压给水设备供水方式，已知住宅楼共100户，每户平均4人，用水量定额为160ｌ／人．ｄ，时变化系统Ｋｈ＝4.5，Ｐｍｉｎ＝280ＫＰａ，Ｐｍａｘ＝400ＫＰａ，求隔膜式气压罐的总容积。
5．某旅馆建筑给水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况的水泵出水量ｑｂ＝15ｍ３／ｈ，试求水箱静容积。
6．某办公楼建筑给水系统，水泵的吸水管和压水管总长为40ｍ，自-0.30最低水位压水到水箱+32.00最高水位，已知该管路水头损失为5.16ｍＨ２Ｏ试求：●水泵所应具有的总扬程；●若水泵不从贮水池吸水而从室外给水管网吸水，若室外自来水管网最小的水压为20ｍＨ2Ｏ时，则此种工况水泵扬程为多少？7．一办公楼共十层，层高不超过3.5m，已知外网水压为28mH2O，试确定其合理的给水方式。
8．某集体宿舍的厕所间及浴洗间共设高位水箱大便器8个，小便槽3.0m，洗脸盆12个，9．某公共建筑物三层。
按照建筑物消防规定，该建筑物为中危险级，设有湿式自动喷水灭火系统，选用Ф15玻璃球型喷头，其管网轴测图如下所示，若管路总的沿程水头损失为200ＫＰａ，试按作用面积法和特性系数法计算各管段的流量并确定水泵的出水量和扬程。
10.某4层办公楼设生活、消防共用的给水系统。
建筑给排水考试题库及答案
24.屋面雨水外排水系统分为:沿沟外排水和长天沟外排水系统。
25.室内消火栓灭火系统是水枪、水带、消火栓、消防管道、消防水池、高
位水箱、水泵接合器、增压水泵、等组成。
26.水表的作用是计量水量。流速式水表的工作原理是管径一定时，流速与流量成正比，并
利用水流带动水表叶轮的转速来指示水量的
水管道，它是自来水或经水箱接至水加热器或贮水器和配水龙头的给水管道。
30.对于住宅的生活给水，可按建筑物的层数粗略地估计自地面算起的最小保证水压值，层数为一层
时10米，两层时12米，以后每增加一层需增加4米，那么五层楼所需水压为24米。31.在选择水表时，应根据室内给水管网的设计流量不超过水表的额定流量来选择水表的口径。
度分界线为100m
62.室内排水系统的附件主要是指检查清扫口;地漏;存水弯、隔油具、滤
毛器和吸气阀。
63.室内排水通气管系统的作用主要是排除臭气、保持气压稳定补充新鲜空气
降低噪音。
64.室内热水供应方式，根据是否设置循环管网线，如何设置循环管网可分为全循 环半循环、无循环;根据循环管路长度不同可分为等程、异程根据循环动力不同可分为自然循环、机械 循 环。
答：(1)电缆桥架与输送液体的管线应分开设置(2分)
(2)先保证重力流管线的布置(1分)
(3)考虑施工顺序，先施工的管线在里边，需保温的管线放在易施工的位置(2分)
(4)先管径大的管线，后管径小的管线(1分)
(5)分层布置，由上而下按蒸汽、热水、给水、排水管线顺序排列(2分)
(6)兼作消防用水贮备时，还包括10分钟的室内消防流量(2分)
的额定流量与它的比值，即该卫生器具的当量。
2.管道附件：给水管网系统中调节水量、水压、控制水流方向，关断水流等各类装置的总称。3.自清流速：不同性质的污废水在不同管径和最大计算充满度的条件的最小流速。
大学建筑给排水计算练习题
计算题：1.某住宅内共有住户20户，每户以4人计，生活用水定额为250l/人·d，时变化系数为2.0，请计算该建筑的日用水量，平均小时流量和最大小时流量。
2.某住宅内共有住户20户，每户以4人计，生活用水定额为250l/人·d，时变化系数为2.0，请计算该建筑的日用水量，平均小时流量和最大小时流量。
如该住宅的给水方式为市政管网直接供水，则引入管的管径应由什么流量确定？3. 某建筑拟选用隔膜式气压给水设备供水方式，已知水泵出水量为3.5L/S，设计最小工作压力为250KP（表压），最大工作压力为400KP（表压）。
试求气压罐总容积。
（隔膜式气压罐的容积附加系数为1.05）1．某办公楼建筑给水系统，水泵从贮水池抽水，其水泵的吸水管和压水管全长40m，自贮水池最低水位±0.00至水箱最高水位32.00m，已知该管O。
试求路沿程水头损失为4.16mH2a．水泵所应需总扬程？O，此时该b. 该泵若从市政管网直接抽水，该管网连接处水压为20 mH2水泵所需扬程又为多少？5.某建筑拟选用隔膜式气压给水设备供水方式，已知该建筑的最高日最大工作压力为400kpa（表压）。
试求气压水罐总容积？6.某旅馆建筑给排水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况水泵出水量qb=15m3/h，试求水箱净容积？2．7. 已知雨水设计流量以5min暴雨强度q5（L/sh）与汇水面积F（m2）之积和以小时降雨厚度h5（mm/h）与汇水面积F（m2）之积。
试推导当q5以l/s。
min2为单位时h5=36q58.某科研楼H＜24m，V＜1000m3，需设置室内消火栓灭火时需2支水枪，每支流量＜5l/s，若设消防水箱置于屋顶，试计算其消防容积（最小）？9. 某塔式高层住宅楼平面面积为24*24m，高度〈50m，试确定其消火栓给水系统最不利消火栓处压力，并自选水枪、水带管径、长度？据高层建筑消火栓给水系统的要求，其消防用水量不小于10l/s，需2股射流，每股射流量qxh不小于5l/s，水枪射出的充实水柱Hm不小于10m。

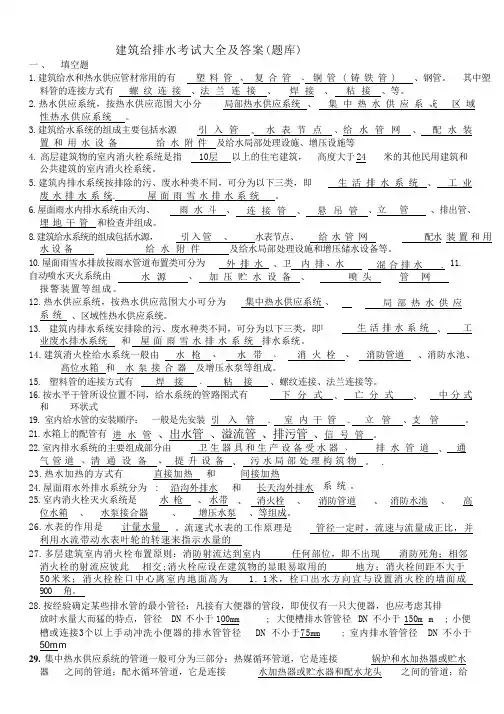

建筑给排水考试试题库及答案
-建筑给排水考试大全及答案〔题库〕一、填空题1.建筑给水和热水供给管材常用的有塑料管、复合管、铜管〔铸铁管〕、钢管。
其中塑料管的连接方式有螺纹连接、法兰连接、焊接、粘接、等。
2.热水供给系统，按热水供给围大小分局部热水供给系统、集中热水供给系统、区域性热水供给系统。
3.建筑给水系统的组成主要包括水源引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施、增压设施等4.高层建筑物的室消火栓系统是指10层以上的住宅建筑，高度大于24 米的其他民用建筑和公共建筑的室消火栓系统。
5.建筑排水系统按排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统、屋面雨雪水排水系统。
6.屋面雨水排水系统由天沟、雨水斗、连接收、悬吊管、立管、排出管、埋地干管和检查井组成。
8.建筑给水系统的组成包括水源，引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施和增压储水设备等。
10.屋面雨雪水排放按雨水管道布置类可分为外排水、排水、混合排水 .11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
12.热水供给系统，按热水供给围大小可分为集中热水供给系统、局部热水供给系统、区域性热水供给系统。
13．建筑排水系统安排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统和屋面雨雪水排水系统排水系统。
14.建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱和水泵接合器及增压水泵等组成。
15. 塑料管的连接方式有焊接、粘接、螺纹连接、法兰连接等。
16.按水平干管所设位置不同，给水系统的管路图式有下分式、上分式、中分式和环状式。
19.室给水管的安装顺序：一般是先安装引入管、室干管、立管、支管。
21.水箱上的配管有进水管、出水管、溢流管、排污管、信号管。
22.室排水系统的主要组成局部由卫生器具和生产设备受水器、排水管道、通气管道、清通设备、提升设备、污水局部处理构筑物。
建筑给排水考试题库及答案
建筑给排水考试大全及答案题库一、填空题1.建筑给水和热水供应管材常用的有塑料管、复合管、铜管铸铁管、钢管.其中塑料管的连接方式有螺纹连接、法兰连接、焊接、粘接、等.2.热水供应系统,按热水供应范围大小分局部热水供应系统、集中热水供应系统、区域性热水供应系统.3.建筑给水系统的组成主要包括水源引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施、增压设施等4.高层建筑物的室内消火栓系统是指10层以上的住宅建筑,高度大于24米的其他民用建筑和公共建筑的室内消火栓系统.5.建筑内排水系统按排除的污、废水种类不同,可分为以下三类,即生活排水系统、工业废水排水系统、屋面雨雪水排水系统.6.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成.7.水景给水系统的组成有土建部分、设备部分,设备部分包括喷头、管道、阀门、水泵、供配电装置、自动控制设备.8.建筑给水系统的组成包括水源,引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施和增压储水设备等.9.水景给水系统的组成有土建部分、设备部分,设备部分包括喷头、管道、阀门、水泵、供配电装置、自动控制装置.10.屋面雨雪水排放按雨水管道布置类可分为外排水、内排水、混合排水.11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成.12.热水供应系统,按热水供应范围大小可分为集中热水供应系统、局部热水供应系统、区域性热水供应系统.13．建筑内排水系统安排除的污、废水种类不同,可分为以下三类,即生活排水系统、工业废水排水系统和屋面雨雪水排水系统排水系统.14.建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱和水泵接合器及增压水泵等组成.15.塑料管的连接方式有焊接、粘接、螺纹连接、法兰连接等.16.按水平干管所设位置不同,给水系统的管路图式有下分式、上分式、中分式和环状式.17.常用的给水方式有直接给水、单设水箱给水、单设水泵给水、水池水泵水箱联合给水.18.水表的流通能力是指水流通过水表产生10kPa水头损失时的流量值.19.室内给水管的安装顺序：一般是先安装引入管、室内干管、立管、支管.20.分管的直径d=20mm,1寸管d=25mm.21.水箱上的配管有进水管、出水管、溢流管、排污管、信号管.22.室内排水系统的主要组成部分由卫生器具和生产设备受水器、排水管道、通气管道、清通设备、提升设备、污水局部处理构筑物..23.热水加热的方式有直接加热和间接加热.24.屋面雨水外排水系统分为:沿沟外排水和长天沟外排水系统.25.室内消火栓灭火系统是水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器、增压水泵、等组成.26.水表的作用是计量水量.流速式水表的工作原理是管径一定时,流速与流量成正比,并利用水流带动水表叶轮的转速来指示水量的.27.多层建筑室内消火栓布置原则：消防射流达到室内任何部位,即不出现消防死角；相邻消火栓的射流应彼此相交；消火栓应设在建筑物的显眼易取用的地方；消火栓间距不大于50米米；消火栓栓口中心离室内地面高为米,栓口出水方向宜与设置消火栓的墙面成900角.28.按经验确定某些排水管的最小管径：凡接有大便器的管段,即使仅有一只大便器,也应考虑其排放时水量大而猛的特点,管径DN不小于100mm；大便槽排水管管径DN不小于150mm；小便槽或连接3个以上手动冲洗小便器的排水管管径DN 不小于75mm；室内排水管管径DN不小于50mm；29.集中热水供应系统的管道一般可分为三部分：热媒循环管道,它是连接锅炉和水加热器或贮水器之间的管道；配水循环管道,它是连接水加热器或贮水器和配水龙头之间的管道；给水管道,它是自来水或经水箱接至水加热器或贮水器和配水龙头的给水管道.30.对于住宅的生活给水,可按建筑物的层数粗略地估计自地面算起的最小保证水压值,层数为一层时10米,两层时12米,以后每增加一层需增加4米,那么五层楼所需水压为24米.31.在选择水表时,应根据室内给水管网的设计流量不超过水表的额定流量来选择水表的口径.32.排水系统中,检查口安装在立管上,清扫口安装在横管上.33.水箱的作用：贮水；升压；减压；稳压34.正确处理管道交叉之间的关系,原则是小管让大管,有压让无压.35.暗装的立管常设在公共的管道竖井中,井的宽度最好不小于米.36.室内给水管的安装顺序：一般是先安装引入管,然后安装室内干管、立管、支管.37.所谓间接排水是指设备或容器的排水管与污废水管道管道之间,不但要设有存水弯隔气,而且还应留有一段空气间隔.38.建筑内给水系统一般有水源、引入管、水表节点给水管网、配水装置与附件、增压和贮水设备、给水局部处理设施组成.39．建筑给水管材常用的有塑料管、复合管、铸铁管、钢管等.40.水表的技术参数有：流通能力、特性流量、最大流量、额定流量、最小流量、灵敏度等.41.小区室外消防系统根据管网中的给水压力分为常高压消防系统、临时高压消防系统和低压消防系统系统.42.闭式自动喷水灭火系统的组成：喷头、报警阀、延迟器、火灾探测器、末端检试装置.43.当建筑物沉降,可能导致排出管倒坡时,应采取防沉降措施.44.按雨水管道布置的位置可分为：外排水系统、内排水系统、混合排水系统.45.在热水管网上补偿管道因温度变化造成伸缩的措施有自然补偿和在一定间距加管道伸缩器.46.建筑内给水系统按照用途可分为生活给水系统、生产给水系统消防给水系统.47.建内的给水方式根据管网中水平干管的位置不同可分为：下行上给式、上行下给式、中分式以及枝状和环状等形式.48.塑料管的连接方法一有：螺纹连接、焊接、螺纹卡套压接、承插接口、法兰连接、胶粘连接等.49.配水附件有配水龙头、盥洗龙头、混合龙头,此外还有皮带龙头、消防龙头、电子自动龙头等.50.给水管道的防护主要包括：防腐、防冻、防露、防漏、防振等.51.室外消防系统的组成：室外消防水源、室外消防管道、和室外消火栓.52.自动喷水灭火系统管道水力常见的计算方法有：作用面积法和特性系数法.53.大便器和大便槽属于便溺卫生器具.54.建筑内部生活排水管道的坡度规定有通用坡度和最小坡度两种.55.热水管网的布置,可采用下行上给式或上行下给式.56.贮水池的容积与水源供水能力、生活生产调节水量、消防贮备水量、生产事故备用水量有关.57.控制附件：截止阀、闸阀、蝶阀、止回阀、浮球阀、减压阀安全阀,另外还有水力控制阀、脚踏阀、弹性坐封闸阀等.58.建筑给水排水系统是将城镇给水管网中的水引入并满足各类用水对_水量_、_水质_和_水压_要求的冷水供应系统.59.建筑给水系统中给水方式的基本类型是___利用外网水压直接给水方式___、___设有增压和贮水设备的给水方式___、___分区给水方式___和____分质给水方式___.60.室内给水管道的敷设有___明装___和__暗装__两种形式.室外埋地引入管其管顶覆土厚度不宜小于,并应铺设在冰冻线以下处.61.在建筑室内消火栓消防系统,低层与高层建筑的高度分界线为___24____m；高层与超高层建筑高度分界线为___100__m.62.室内排水系统的附件主要是指检查清扫口；地漏；存水弯、隔油具、滤毛器和吸气阀.63.室内排水通气管系统的作用主要是____排除臭气、保持气压稳定__、__补充新鲜空气_____、____降低噪音___.64.室内热水供应方式,根据是否设置循环管网线,如何设置循环管网可分为____全循环__、__半循环_____、__无循环_______；根据循环管路长度不同可分为___等程__、__异程__；根据循环动力不同可分为_自然循环__、__机械循环_.65.疏水器的作用是阻汽排水.66.化粪池是一种具有结构简单、便于管理、不消耗动力、和____造价低___等优点.局部处理生活污水的构筑物.67.建筑给水系统一般由____水源____、___水表节点_____、___给水管网___、___配水装置与附件__、___增压和储水设备___、___给水局部处理设施___组成.68.建筑给水常用管材有__塑料管_、___复合管__、_铜管__、__不锈钢管__等.69.一个完整的热水供应系统中的两大循环系统为：第一循环系统主要由____热源____、___水加热器_____、和__热媒管网__组成；第二循环系统主要由___热水配水管网___和_____回水管网____组成.70.热水供应系统的主要附件由____自动温度调节装置____、伸缩器、疏水器__、_____减压阀___、_____安全阀_____、___膨胀管和膨胀水箱_.71.某由市政管网供水的住宅楼,管网服务压力为时,可供水至__四_层楼.72.经常有人活动的平屋顶上的伸顶通气管的高度不低于__2.0米_.73.自动喷水灭火系统的报警装置主要有__水流指示器__、_压力开关__、__水力警铃_.74.闭式自动喷水灭火系统一般由____水源___、___加压蓄水设备___、__喷头__、__管网___、___报警装置__等组成.二、名词解释1.给水当量：安装在污水盆上直径15mm的配水龙头的额定流量0.2l/s作为一个当量,其它卫生器具的额定流量与它的比值,即该卫生器具的当量.2.管道附件：给水管网系统中调节水量、水压、控制水流方向,关断水流等各类装置的总称.3.自清流速：不同性质的污废水在不同管径和最大计算充满度的条件的最小流速.4.充实水柱：从喷嘴出口至射流90%的水量穿过直径38cm圆圈为止一端的射流长度5.水舌：水流在冲激流状态下,由横支管进入立管下落,在横支管与立管连接部短时间内形成的水力学现象.6．排水当量：以污水盆的排水流量0.33l/s作为一个排水当量,将其他卫生器具的排水流量与0.33l/s的比值；作为该卫生器具的排水当量.7．管道配件：在管道系统中起连接、变径、转向、分支等作用的零件.8．居住小区：含有教育、医疗、经济、商业服务及其它公共建筑的城镇居民住宅建筑区.9．自清流速：不同性质的污废水在不同管径和最大计算充满度的条件的最小流速.10.设计秒流量：按瞬时高峰给排水量制订的用于设计建筑给排水管道系统的流量.11.给水当量：以一个污水盆的截止阀式水龙头全开时的额定流量0.2L/S作为一个给水当量值,其它卫生器具的当量,只要用其额定流量值即可求的.12.间接加热方式：热媒通过传热面传递热量加热冷水的方式叫间接加热.13.器具通气管：卫生器具存水弯出口端接出的通气管道.14.卫生器具额定流量：卫生器具配水出口在单位时间内流出规定的水量.15.流出水头各种卫生器具放出额定流量时还需要有一定的静水压力,此压力就叫配水点前所需的流出水头.16.直接加热方式：冷水在锅炉中直接加热或者将蒸气或热水直接与被加热的冷水混合的加热方式.17.热水循环流量：热水供应系统中,当全部或部分配水点不用水时,将一定量的水流回重新加热以保持热水供应系统中所需水温.此流量称为…18.水表节点：是指安装在引入管上的水表及其前后设置的阀门和泻水装置的总称.19.分质给水方式：根据不同用途所需的不同水质,分别设置独立的给水系统.20..给水系统中的设计秒流量：建筑内卫生器具配水最不利情况组合流出时的瞬时高峰流量.21.建筑给水系统：是将城、镇给水管网或自备水源给水管网中的水引入一幢建筑或一个建筑群体,供人们生活、生产和消防之用,并满足各类用水对水质、水量和水压要求的冷水供应系统22.直接给水方式：当室外给水管网提供的水量、水压在任何时候均能满足建筑用水时,直接把室外管网的水引到建筑内各点用水点,称为直接给水方式.23.管道附件：是给水管网系统中调节水量、水压,控制水流方向,关断水流等各类装置的总称.24.一个排水当量：以污水盆的排水流量0.33L/s作为一个排水当量.25.特性流量：水流通过水表产生100kPa水头损失时的流量值.26.特性流量：水流通过水表产生100kpa水头损失时的流量值.27.间接加热：是利用热媒通过水加热器把热量传递给冷水,把冷水加热到所需热水温度,而热媒在整个加热过程中与被加热水不直接接触.28.流通能力：水流通过水表产生10kpa水头损失时的流量值.29.卫生器具的排水当量：：以污水盆的排水流量0.33L/s作为一个排水当量,将其他卫生器具的排水流量与0.33L/s的比值,作为该种卫生器具的排水流量.30.分流制：是指居住建筑中的粪便污水和和生活废水；工业建筑中的生产污水和生产废水各自由单独的排水管道系统排除.31.一次换热直接加热：是利用燃气、燃油、燃煤为燃料的热水锅炉,把冷水直接加热到所需热水温度.或者是将蒸汽或高温水通过穿孔管或喷射器直接与冷水接触混合制备热水.三、判断题正确的划√错误的划×并指出且改正每小题2分共16分1、建筑内给水管道设计流量的确定应符合用水规律.×2、水泵接合器是连接消防车向室内消防给水系统加压的装置.√3、当建筑高度不超过50m或建筑物内最低处消火栓静水压不超过时,室内消火栓系统可以不分区,组成一个消火栓给水系统.×4、化粪池是生活废水局部处理的构筑物.×5、延迟器的作用是防止由于水压波动原因引起报警阀误报警.√6、疏水器的作用是保证凝结水及时排放,同时又阻止蒸汽漏失.√小于该管段上一个最大卫生器具的给水额定流量时,应以计7、当计算出的qg作为设计秒流量.×算出的qg8、清扫口设置在立管上,每隔一层设一个.×9、钢管有焊接钢管、镀锌钢管两种.×10、城市给水管网引入建筑的水,如果与水接触的管道材料选择不当,将直接污染水质.√11、低层消火栓系统中,水箱和水塔的设置高度应保证最不利点水压要求.×12、清扫口设置在立管上,每隔一层设一个.×13、高层建筑消火栓给水系统应为独立系统,不得与生产、生活给水系统合用.√小于该管段上一个最大卫生器具的给水额定流量时,应以计14、当计算出的qg算出的q作为设计秒流量.×g15、二氧化碳灭火系统的灭火原理主要是隔离作用,并有少量的冷却降温作用.×16、消防用水对水质的要求高,但必须按照建筑设计防火规范保证供应足够的水量和水压.×17、在水表口径确定中,当用水量均匀时,应按照系统的设计流量不超过水表的额定流量来确定水表的口径.√18、建筑内给水管道设计秒流量的确定方法有三种,即平方根法、经验法、概率法.√19、消火栓的保护半径是指以消火栓为圆心,消火栓水枪喷射的充实水柱作为半径.×20、建筑内部合流排水是指建筑中两种或两种以上的污废水合用一套排水管道系统排除√21、建筑消火栓系统能自动进行灭火并进行报警.×22、建筑物的自动喷洒灭火系统的作用面积大小只与建筑物的危险等级有关.√23、室内排水管道均应设置伸顶通气管.√24、雨水内排水系统都宜按重力流排水系统设计.×25、水泵接合器的作用仅仅是向室内消火栓系统加压送水.×26、室内给水横干管宜有——的坡度坡向给水立管√27、排水通气管的管径应根据排水管的排水能力确定×28、给水计算的目的是确定管径和所需水压.√29、消防水箱的安装高度应满足室内最不利点消火栓所需的水压要求,且应储存有室内1小时的消防流量.×30、自动喷水灭火系统作用面积法中,管段流量计算至最后一个喷头.×31、水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称√32、常见的局部水处理设施有化粪池、隔油池和降温池等.×33、检查口可设置在排水横管上×34、设置伸缩节的排水立管,立管穿越楼板处固定支承时,伸缩节不得固定√35、普通消火栓系统均设有消防卷盘×四、简答题：1．高层建筑排水系统为使排水通畅采取的技术措施是什么5分答：设专用通气管、吸气阀3分安装特殊的配件2分2．消火栓栓口的压力有哪三部分组成超过6层的民用建筑物消防水枪的充实水柱要求是多少米5分答：水枪喷嘴处的压力、水带的水头损失、消火栓栓的水头损失、10m水柱3、给水管网水力计算的目的是什么3分答：确定给水管道管径2分确定管网所需水压1分4、室内排水横管水力计算时须满足哪些规定5分答：充满度、自请流速、管道坡度、最小管径、最大流速5分5.一个完整的热水供应系统由什么组成疏水器安装在什么管道上4分答：第一循环系统热媒系统、第二循环系统热水供应系统、附件3分蒸汽的凝结水管道上.1分6.给排水设计中,管线综合的原则是什么8分答：1电缆桥架与输送液体的管线应分开设置2分2先保证重力流管线的布置1分3考虑施工顺序,先施工的管线在里边,需保温的管线放在易施工的位置2分4先管径大的管线,后管径小的管线1分5分层布置,由上而下按蒸汽、热水、给水、排水管线顺序排列2分6兼作消防用水贮备时,还包括10分钟的室内消防流量2分7.流速式水表口径是如何确定的答：一般以通过设计流量小于水表的额定流量确定水表的公称直径.当用水量均匀时,应该按该系统的设计流量不超过水表的额定流量来确定水表口径；当用水不均匀时且高峰流量每昼夜不超过3h,应按该系统的设计流量不超过水表的最大流量来确定水表口径,同时水表的水头损失不能超过允许值；当设计对象为生活生产、消防共用的给水系统时,选定水表时,不包括消防流量,但应加上消防流量复核,使其总流量不超过水表的最大流量.8.简述低层建筑室内消火栓的给水方式及适应条件答：1无水箱、水泵室内消火栓给水方式.适应于室外管网所提供的水量、水压,在任何时候均能满足室内消火栓给水系统所需水量、水压.2仅设水箱不设水泵的消火栓给水方式.适应于室外给水管网一日间压力变化较大,但水量能满足室内消防、生活和生产用水.3设有消防泵和消防水箱的室内消火栓给水方式.适应于室外给水管网的水压不能满足室内消火栓给水系统所需要水压,为保证初期使用消火栓灭火时有足够的消防水量,而设置水箱储备10min室内消防用水量.管的优缺点答：优点：具有重量轻、耐腐蚀、不结垢、内壁光滑、水流阻力小、外表美观、容易切割、便于安装、节省投资和节能等.缺点：强度低、耐温差使用温度在—5℃～+50℃之间、线性膨胀量大、立管产生噪声、易老化、防火性能差等.10.化粪池的作用答：生活污水中含有大量粪便、纸屑、病原虫等杂质,化粪池将这些污染物进行沉淀和厌氧发酵,能去除50%~60%的悬浮物,沉淀下来的生活污泥经过3个月以上的厌氧消化.将污泥中的有机物进行氧化降解,转化成稳定的无机物,易腐败的生活污泥转化为熟污泥,改变了污泥的结构,便于外运,并可用作肥料.11.热水供应系统按热水供应的范围大小分为哪几种系统答：局部热水供应系统.适用于热水用水量较小且较分散的建筑,如单元式住宅、医院等建筑.集中热水供应系统.适用于要求高,耗热量大,用水点多且比较集中的建筑,如高级住宅、旅馆等建筑.区域性热水供应系统.适用于城市片区、居住小区的范围内.12.在实际工程中确定合理的供水方案应该考虑该项工程所涉及的那些因素答：1技术因素：对城市给水系统的影响、水质、水压、供水的可靠性、节水节能效果、操作管理、自动化程度等.2经济因素：基建投资、年经常费用、现值等；3社会和环境因素：对建筑立面和城市观瞻的影响、对结构和基础的影响、占地面积、对周围环境的影响、建设难度和建设周期、抗寒防冻性能、分期建设的灵活性、对使用带来的影响等等,进行综合评定而确定.13.为什么消火栓给水系统有时需要减压设施答：火灾发生后,消防泵工作时,由于同一立管上不同位置高度的消火栓栓口压力的不同,因而引起其射流流量的不同,且当栓口压力过大超过时栓口射流的反射作用力使得消防人员难以控制水枪射流方向,从而影响灭火效果.因此,当消防泵工作时,栓口压力超过的消火栓,应采用减压措施.14.排水管道布置的原则答：排水畅通,水力条件好；使用安全可靠,防止污染,不影响室内环境卫生；管线简单,工程造价低；施工安装方便,易于维护管理；占地面积少、美观；同时兼顾到给水管道、热水管道、供热通风管道、燃气管道、电力照明线路、通信线路和共用天线等的布置和敷设要求.15.什么是直接加热方式什么是间接加热方式及其适用条件.答：直接加热方式是利用燃气、燃油、燃煤巍然料的热水锅炉,把冷水直接加热到所需热水温度.适用于有高质量的热煤,对噪声要求不严格,或定时供应热水的公共浴室、洗衣房、工矿企业等用户.间接加热方式是利用热煤通过水加热器把热量传给冷水,把冷水加热到所需热水温度,而热煤在整个过程中与被加热水不直接接触.适用于要求供水安全稳定噪声低的旅馆、住宅、医院、办公室等建筑.16.通气管的类型有那些至少举出7种类型.答：伸顶通气管、专用通气立管、主通气立管、副通气立管、结合通气管、环形通气管、器具通气管、汇合通气管.17,如何确定建筑内排水系统的立管、横管的管径答：排水立管管径根据最大排水能力或允许负荷卫生器具当量值.分排水横管管径根据流量查水力计算表或允许负荷卫生器具当量值.但必须满足充满度、流速、坡度、最小管径的规定.分18.室内给水系统所需水压包括哪些答：H=H1+H1+H3+H41分H---给水系统所需的供水压力.H1---引入管起点至最不利点位置高度所需的静水压力.1分H13---计算管路的沿程与局部水头损失之和.1分H4---水表的水头损失.1分H---管网最不利点所需的流出水头.1分19.一个完整的建筑排水系统由哪几部分组成答：生器具和生产设备受水器；排水管道；通气管道；清通设备；提升设备；污水局部处理构筑物.20.闭式自动喷洒灭火系统管网的类型有哪些答：湿式、干式、干湿两用、预作用自动喷水灭火系统.21.开水的供应方式有几种答：集中制备集中供应、分散制备分散供应、集中制备,管道输送供应.22.室内热水供应系统的计算包括哪些内容答：热水供应系统的计算内容有设备选型计算、热媒管道计算、凝结水管管径确定、热水配水管道计算、热水回水管道计算及循环水泵的确定.23.简述给水方式的种类及其适用条件.10分答：直接给水：H≦H02分单水箱给水：H0周期性不足.2分单设水泵给水：H﹤H0室内用水均匀,且室外管网允许直接抽水.3分水池、水泵、水箱：H﹤H°室内用水不均匀,室外不允许直接从管网抽水3分24.安装水表时应注意什么5分答：注意水表外壳上箭头所示方向应与水流方向相同1分,字盘表面必须保持水平位置1分.为保证水表计算准确,水表前应装有大于10倍水表直径的直管段1分,水表前装有截止阀1分,使用中应将阀门全部打开.1分25.为什么要淘汰镀锌钢管长期以来我国为什么采用镀锌钢管10分答：镀锌钢管有以下缺点：锈蚀出黄水1分；结垢,使断面缩小1分,阻力增大滋生细菌1分；使用年限短8-12年1分,塑料管可长达50年1分.我国常期使用是因为有下列优点：质底坚硬,刚度大1分,适用于易撞击环境,如室内明装管道1分；它和其配件市场供应完善1分；施工经验成熟,易于配套成龙,施工期短1分；总体价格便宜1分.26.室内给排水工程设计应完成哪些图纸各图纸分别反映哪些内容8分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【例题3】某住宅建筑物每户设计秒流量0.6升/秒，该楼生活给 水总设计秒流量 qg=8升/秒，消防用水量QX=5升/秒，试选择户 水表和楼水表。 解： 1.户水表 ①qg=0.6升/秒=2.16m3/h，查附录2.1（392页），接管管 径取DN25mm
②用水不均匀，水量小，选旋翼式。查389页，
150 4.49
500 3.28
1000 3000 ≥6000 2.86 2.48 2.3
5.12
4.13
Kh 2.05 44.28 m0.578
⑶确定每户的热水当量总数
因单供热水，卫生器具的当量取小值，得 Ngr=0.5×2+0.5+1.0+0.7=3.2
⑷热水平均出流率U02值
U 02 80 4 3.93 2.3% 0.2 3.2 86400
解：
1.给水平均出流率U01
⑴确定给水用水定额
因有集中热水供应，给水用水定额应减去热水用水定 额部分，查表2.2.1 和8.1.1，得用水定额的平均值 q0=(180+320)×0.5－ (60+100)×0.5=170L/（人· d）
⑵确定时变化系数
查表2.2.1 ，给水时变化系数的平均值 Kh=(2.5＋2.0)×0.5＝2.25。
⑶确定每户的给水当量总数
因有集中热水供应，卫生器具的当量取小值，查表得 Ng=(0.5+0.5)×2+0.5+1.0+0.7+1.0=5.2
⑷给水平均出流率U01值
170 4 2.25 U 01 1.7% 0.2 5.2 86400
2. 热水平均出流率U02 ⑴确定热水用水定额
给水系统
【例题1】下图为某7层住宅给水管道计算草图，立管A和C为Ⅱ类住 宅，每户有一个卫生间，内设坐便器（Ng=0.5）洗脸盆 （Ng=0.75）、淋浴器（Ng=0.75）各一只，厨房内设洗涤盆 （Ng=1.0）一只，有洗衣机（Ng=1.0）和家用燃气热水器。 24 小时供水，每户按3.5人计算。
附录1.1，管径25mm时，Qmax=7m3/h＞2.16，符合 ③确定水表特性系数KB=72/100=0.49 ④计算并校核平时最大水头损失，H2=2.162/0.49=9.52 ＜24.5 KPa，查37页表2.4.5，符合要求。
2 .楼水表
①qg=8升/秒=28.8m3/h，查附录2.3（392页），接管管径80mm ②用水不均匀，水量大，选螺翼式。查389页 附录1.2，管径 80mm时，Qmax=80m3/h， ③确定水表特性系数KB=802/10=640
U 0CD
0.028 2 4 0.02 6.45 2.5％ 2 4 6.45
⑸干管DE 干管DE 的卫生器具给水当量平均出流率与干管BC 的相同。
U0 DE
0.028 2 4 0.02 2 6.45 2.3% U0 BC 2 4 2 6.45
⑶干管BC
干管BC向立管A和立管B供水，两根立管的卫生器具给水当量 平均出流率不相同，需以给水当量为权重，计算加权平均值。
U 0 BC 0.028 7 4 0.02 7 6.45 2.3％ 7 4 7 6.45
⑷干管CD 干管CD向立管A、立管B和立管C供水，立管B的卫生器具给水 当量平均出流率与立管A和立管C的不相同，需以给水当量为权 重，计算加权平均值。
215 3.5 2.55 U 01 2.8％ 0.2 4.0 86400
⑵立管B和立管D 立管B和立管D的卫生器具设置、每户人数、用水定额和时变 化系数都相同，其卫生器具给水当量平均出流率也相同。
250 4.0 2.25 U 02 2.0％ 0.2 6.45 86400
查表8.1.1，计算用水平均定额为 q0=(60+100)×0.5=80 L/（· d）
⑵确定热水时变化系数，查表8.11（注册参考书）， 时变化系数的内插值为
K h 4.13
住 居住 宅 人数 别 墅 kh ≤100
4.13 3.88 40 3.93
(250 200)
250 3.88 200 300 3.70
【例题2】图10.2为某10层Ⅲ类住宅给水管道计算草图，采用集 中热水供应，热水配水管道的计算草图与给水管道计算草图 相同（节点编号右上角加星号）。每户两个卫生间，设有坐 便器（Ng=0.5）、洗脸盆（Ng=0.5）各两只、浴盆（Ng=1.0） 和淋浴器（Ng=0.50）各一只，厨房设有热水供应的洗涤盆 （Ng=0.70）一只，有洗衣机（Ng=1.0）， 24小时供水，每 户按4人计算，共240人。用水定额和时变化系数均按设计规 范的平均值计算。 分别计算给水系统和热水供应系统的卫生器具给水当量平 均出流率U01和U02
解:
1 确定用水定额和时变化系数
⑴ Ⅱ类住宅 用水定额 q0=(130＋300)×0.5＝215 L/(人· d) 时变化系数 Kh=(2.8＋2.3)×0.5＝2.55
⑵ Ⅲ类住宅 用水定额 q0=(180+320)×0.5＝250 L/(人· d) 时变化系数 Kh=(2.5+2.0)×0.5＝2.25
2 确定每户当量数
因不设集中热水供应，卫生器具的当量取大值，查表 ⑴ Ⅱ类住宅每户当量数 Ng=0.5+0.75+0.75+1.0+1.0=4.0；
⑵ Ⅲ类住宅每户当量数 Ng =0.5×2+0.75×2+0.75+1.2＋1.0+1.0=6.45。
3计算U0值
⑴立管A和立管C 立管A和立管C的卫生器具设置、每户人数、用水定额和时变 化系数都相同，其卫生器具给水当量平均出流率也相同。
立管B和D为Ⅲ类住宅，每户有两个卫生间，设坐便器 （Ng=0.5）、洗脸盆（Ng=0.75）各两只、浴盆（Ng=1.2）和 淋浴器（Ng=0.75）各一只，厨房内设洗 涤盆（Ng=1.0）一只，有洗衣机（Ng=1.0）和家用燃气
热水器。24小时供水，每户按4人计算。用水定额和时变 化系数均按设计规范的平均值计算。 1 计算各个立管和水平干管的U0值； 2 求管段 A1～A2，A7～A，B1 ～ B2，B7～B，A～B，B～C， C～D，D～E 的设计秒流量。
