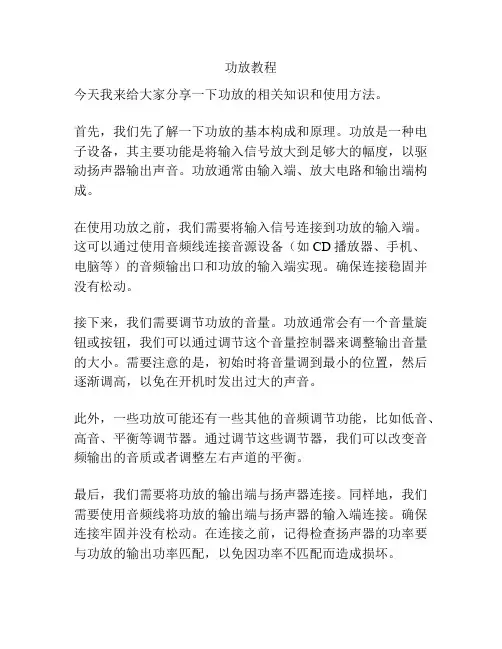

功放教程
今天我来给大家分享一下功放的相关知识和使用方法。
首先，我们先了解一下功放的基本构成和原理。
功放是一种电子设备，其主要功能是将输入信号放大到足够大的幅度，以驱动扬声器输出声音。
功放通常由输入端、放大电路和输出端构成。
在使用功放之前，我们需要将输入信号连接到功放的输入端。
这可以通过使用音频线连接音源设备（如CD播放器、手机、
电脑等）的音频输出口和功放的输入端实现。
确保连接稳固并没有松动。
接下来，我们需要调节功放的音量。
功放通常会有一个音量旋钮或按钮，我们可以通过调节这个音量控制器来调整输出音量的大小。
需要注意的是，初始时将音量调到最小的位置，然后逐渐调高，以免在开机时发出过大的声音。
此外，一些功放可能还有一些其他的音频调节功能，比如低音、高音、平衡等调节器。
通过调节这些调节器，我们可以改变音频输出的音质或者调整左右声道的平衡。
最后，我们需要将功放的输出端与扬声器连接。
同样地，我们需要使用音频线将功放的输出端与扬声器的输入端连接。
确保连接牢固并没有松动。
在连接之前，记得检查扬声器的功率要与功放的输出功率匹配，以免因功率不匹配而造成损坏。
以上就是使用功放的一些基本步骤和注意事项。
希望对大家有所帮助。
如果对功放的使用还有其他疑问，可以随时向专业人士咨询。
功放使用注意事项
功放使用注意事项
1. 功放使用时应注意保持稳定的电源供应，避免电压波动或突然断电对功放造成损害。
2. 在连接音源前，应确认功放的音量调节旋钮处于最低音量位置，以免因连接音源时产生的突发音量过大损坏音响设备或造成听觉伤害。
3. 功放应放置在通风良好的位置，避免堵塞散热口，确保散热正常，防止过热损坏。
4. 在使用过程中，不宜频繁调节音量大小，以免产生失真或其它异常现象。
5. 功放上的输出通道应与音箱或扬声器匹配，以免因功率不匹配而导致声音失真或设备损坏。
6. 在连接音箱时，应注意音箱的阻抗是否与功放的阻抗匹配，防止因阻抗不匹配而损坏功放。
7. 使用功放时，应避免将音频输入线与电源线交叉布置，避免干扰引起的噪音。
8. 使用期间应定期检查功放的连接线是否完好，如有损坏应及时更换或修复，以免影响音质或安全性能。
9. 功放不应长时间处于高负载状态，以免过热和损坏。
在大功率输出时，应注意控制使用时间和音量大小，以保持功放的正常工作和寿命。
10. 使用后，应及时将功放与电源分离，避免长时间待机或电源突然断电对功放造成损害。

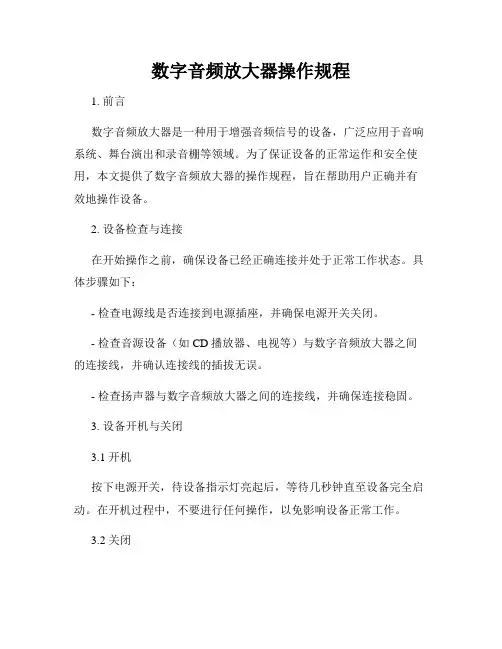

数字音频放大器操作规程
数字音频放大器操作规程1. 前言数字音频放大器是一种用于增强音频信号的设备，广泛应用于音响系统、舞台演出和录音棚等领域。
为了保证设备的正常运作和安全使用，本文提供了数字音频放大器的操作规程，旨在帮助用户正确并有效地操作设备。
2. 设备检查与连接在开始操作之前，确保设备已经正确连接并处于正常工作状态。
具体步骤如下：- 检查电源线是否连接到电源插座，并确保电源开关关闭。
- 检查音源设备（如CD播放器、电视等）与数字音频放大器之间的连接线，并确认连接线的插拔无误。
- 检查扬声器与数字音频放大器之间的连接线，并确保连接稳固。
3. 设备开机与关闭3.1 开机按下电源开关，待设备指示灯亮起后，等待几秒钟直至设备完全启动。
在开机过程中，不要进行任何操作，以免影响设备正常工作。
3.2 关闭在使用完毕后，按下电源开关将数字音频放大器关闭。
同样，不要在关机过程中进行其他操作，确保设备在完全关闭之后再进行下一步动作。
4. 音频输入与输出设置在使用数字音频放大器之前，需要正确设置音频输入与输出。
具体步骤如下：4.1 音频输入设置根据音源的类型和连接方式，将音频输入切换开关设置为对应的选项。
例如，如果音源是通过光纤连接的，则将音频输入切换开关设置为光纤输入。
4.2 音频输出设置根据所需的音频输出方式（如立体声、环绕声等），设置音频输出模式，并根据需要进行调整。
5. 音量调节数字音频放大器提供了音量调节功能，可根据需要进行调整。
请注意以下几点：- 在开始调节音量之前，将音量控制旋钮调至最小位置。
- 逐渐调高音量，以避免突然产生过大的声音并造成损坏或不适。
- 调节音量时，可根据实际情况选择立体声平衡，以获得最佳的音频效果。
6. 音效设置数字音频放大器通常提供了多种音效模式，用户可根据自己的喜好和使用环境进行选择。
音效设置可以改变音频的频谱特征和声场表现，提供更为丰富的听觉体验。
7. 故障排除在操作数字音频放大器过程中，可能会遇到一些常见故障，如无法开机、无声音输出等。
功放的用法与使用注意事项
功放的用法与使用注意事项功放是音响系统中最基本的设备，它的任务是把来自信号源的微弱电信号进行放大以驱动扬声器发出声音。
功放的使用也需要注意一些事项。
以下是由店铺整理的功放的用法的内容，希望大家喜欢!功放的用法AUdio INPUT是音频信号输入端口，3个都是。
旁边的3个是5、1声道的音源输入端口，平时听、唱歌接AUdio INput这3组中的一组就可以了，5、1声道立体声效果好，看电影合适，但要分几组信号输入。
输出是右边的5组接线端柱(SPEAKERS SYSTEM)，从左到右分别是右声道、左声道(左右为主声道)、中置、环绕右、环绕左。
可以接5个音箱，红色为正极，接音箱正极，黑色为负极，接音箱负极。
电脑声卡的输出信号线连接功放的AUdio INput，功放的输出端连接音箱。
无线话筒接入无线咪接收器，输出信号接入功放就行了。
如果有个前级效果器就更方便了，可以把声卡信号和无线咪接收器的信号都输入到前级效果器里，效果器输出再接入功放，这样更好，通过效果器调节音质声音会更好。
功放的作用功放的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。
一套良好的音响系统功放的作用功不可没。
功放，是各类音响器材中最大的一个家族，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
功放的保养方法1、用户应将功放放置在干燥、通风的地方，避免在潮湿、高温、油烟化学制剂有腐蚀性的环境中工作。
2、用户应将功放放置在安全、平稳、不易掉落的台面或机柜中使用，以免碰损或跌落在地上，将机器损坏或引起更大的人为灾害，如火灾、触电等。
3、用户应将功放避开电磁干扰严重的环境，如日光灯镇流器老化等放射的电磁干扰将会引起机器CPU程序错乱，导致机器不能正常工作。
4、PCB布线时注意，电源脚与水溏不能太远,太远可加1000--470U放在它脚边。
音响功放使用操作方法
音响功放使用操作方法音响功放的使用操作方法包括设置连接、音频调节、音乐播放等方面，下面详细介绍：一、设置连接：1. 打开音响功放，将其置于适当的位置，确保通风良好，避免堵塞散热口。
2. 将音响功放连接到电源线并接通电源。
确保电压与功放标识一致。
3. 音源连接：可以通过RCA，XLR，光纤等接口将播放设备（如CD机、MP3播放器等）与功放连接。
将音源设备的输出接口与功放的输入接口相对应连接。
二、音频调节：1. 主音量调节：根据实际需求调整主音量，注意避免过大或过小的音量对听力造成伤害或失真。
2. 低音控制：根据音源的特点和个人喜好，调整低音的音量。
顺时针旋转增加低音，逆时针旋转减小低音。
3. 中音控制：根据音源的特点和个人喜好，调整中音的音量。
顺时针旋转增加中音，逆时针旋转减小中音。
4. 高音控制：根据音源的特点和个人喜好，调整高音的音量。
顺时针旋转增加高音，逆时针旋转减小高音。
5. 平衡调节：如果您使用的是立体声音响功放，可以通过调节平衡控制来调整左右声道的平衡。
三、音乐播放：1. 选择音源：在音源设备上选择您想要播放的音乐来源，如CD、MP3、收音等。
2. 调整音量：在功放上调整主音量，确保适合您的听觉需求。
3. 开启音源设备并播放音乐：按音源设备的开关按钮，确保设备处于播放状态。
播放音乐后，您将听到声音从音响功放发出。
四、其他操作：1. EQ调节：如果您的功放上有EQ控制，您可以根据需求调整不同频段的音量，以达到更好的音效。
2. 变调：某些音响功放具有变调功能，您可以根据音乐类型或个人喜好调整声音的高低音，以改变音乐的效果。
3. 测试音效：功放通常会提供测试音源，您可以按下测试按钮来测试不同频率的音效，以检查音响的工作状况。
4. 保养与保护：按照功放设备的说明书来正确操作设备，并定期清洁、保养设备，确保其正常工作，并延长使用寿命。
需要注意以下几点：1. 在操作过程中，应注意功放设备的使用说明书，遵循使用要求和警告，以免造成安全问题。

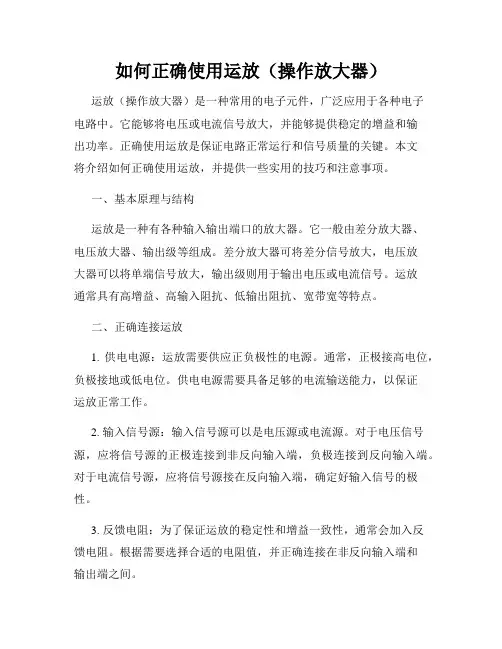

如何正确使用运放(操作放大器)
如何正确使用运放（操作放大器）运放（操作放大器）是一种常用的电子元件，广泛应用于各种电子电路中。
它能够将电压或电流信号放大，并能够提供稳定的增益和输出功率。
正确使用运放是保证电路正常运行和信号质量的关键。
本文将介绍如何正确使用运放，并提供一些实用的技巧和注意事项。
一、基本原理与结构运放是一种有各种输入输出端口的放大器。
它一般由差分放大器、电压放大器、输出级等组成。
差分放大器可将差分信号放大，电压放大器可以将单端信号放大，输出级则用于输出电压或电流信号。
运放通常具有高增益、高输入阻抗、低输出阻抗、宽带宽等特点。
二、正确连接运放1. 供电电源：运放需要供应正负极性的电源。
通常，正极接高电位，负极接地或低电位。
供电电源需要具备足够的电流输送能力，以保证运放正常工作。
2. 输入信号源：输入信号源可以是电压源或电流源。
对于电压信号源，应将信号源的正极连接到非反向输入端，负极连接到反向输入端。
对于电流信号源，应将信号源接在反向输入端，确定好输入信号的极性。
3. 反馈电阻：为了保证运放的稳定性和增益一致性，通常会加入反馈电阻。
根据需要选择合适的电阻值，并正确连接在非反向输入端和输出端之间。
4. 输出连接负载：运放的输出端一般需要连接负载才能够发挥作用。
根据实际需求选择合适的负载，并正确连接在输出端。
5. 接地与阻容连接：为了提供稳定的工作环境，应将运放的金属外壳接地，并根据需要使用适当的阻容进行滤波。
三、运放的基本应用1. 增益放大：运放可以将输入信号放大到所需的幅度，并提供稳定的增益。
通过调整反馈电阻的值，可以改变运放的增益。
注意选择合适的电阻值范围，避免过大或过小，以保证运放工作在有效范围内。
2. 滤波：运放可以通过反馈电阻和电容实现滤波功能。
根据需要选择合适的电容值和电阻值，并正确连接在输入端和反馈电阻之间，以实现低通、高通、带通等滤波效果。
3. 符号放大：运放可以反相输入信号，并将其放大输出，起到符号放大的作用。
放大器使用方法及调节技巧
放大器使用方法及调节技巧放大器作为音响设备中的关键部件，承担着将声音信号放大并提供高质量音乐体验的重要任务。
本文将介绍放大器的使用方法及调节技巧，帮助读者更好地享受音乐。
一、连接和设置1. 连接音源：将音源设备（如CD播放器、手机等）通过音频线与放大器连接，确保连接稳固。
2. 连接扬声器：将扬声器通过扬声器线与放大器连接，注意连接极性，正负极需对应。
3. 设置音量控制：将放大器的音量调节到最小，避免在开机时产生噪音。
此外，确保平衡和音调控制处于中性位置。
二、调节技巧1. 音量控制：适当调节音量是关键。
开始时将音量调到适中水平，然后根据个人喜好进行微调。
避免将音量调得太高，以免损坏设备或造成听力损伤。
2. 平衡控制：通过平衡控制可以调节左右声道的平衡。
将平衡控制器调至中间位置，确保左右声道均衡。
3. 音调控制：音调控制器可调节高音和低音，使音乐更具个性。
通过微调音调控制器，可以根据不同风格的音乐来调节音质。
4. 功率控制：放大器通常有功率控制开关，可根据扬声器的功率要求进行选择。
过高的功率可能导致扬声器受损，过低的功率则可能导致音质不佳。
5. 输入选择：部分放大器具有多个音源输入选项，可根据需要进行切换。
选择合适的音源输入，确保音乐播放的连续性和兼容性。
6. 音场效果：一些高级放大器可能带有音场控制，可以调节声音的层次感和环绕效果。
根据个人喜好和音乐类型，适度调节音场效果，提升听觉享受。
三、注意事项1. 避免过热：长时间使用放大器可能导致过热，影响性能和使用寿命。
应确保放大器周围通风良好，不要堵塞散热孔。
2. 避免过载：过高音量可能导致放大器过载，损坏设备。
在使用时注意音量的合理设置，以免发生问题。
3. 高质量音源：使用高质量的音源文件或CD，可以更好地展示放大器的音质表现。
低质量音源可能会影响音质效果。
4. 定期清洁：定期清洁放大器外壳和控制面板，以保持良好的外观和操作性能。
使用柔软的干布进行清洁，避免使用化学清洁剂。
TC8002D 3W 音频功放 IC 使用手册
TC8002D (文件编号：S&CIC0934)3W 音频功放IC一、概述TC8002D 是一颗带关断模式的音频功放IC 。
在5V 输入电压下工作时，负载（3Ω）上的平均功率为3W ，且失真度不超过10%。
而对于手提设备而言，当VDD 作用于关断端时，TC8002D 将会进入关断模式，此时的功耗极低，IQ 仅为0.6uA 。
TC8002D 是专为大功率、高保真的应用场合所设计的音频功放IC 。
所需外围元件少且在2.0V ～5.5V 的输入电压下即可工作。
二、功能特点无需输出耦合电容或外部缓冲电路。
待机电流0.6uA 。
稳定的增益输出。
外部增益设置。
封装形式：SOP8。
三、应用可应用于手提设备，台式电脑及低电压工作的音频设备。
四、管脚排列及说明TC8002D(文件编号：S&CIC0934)3W音频功放ICP DMAX=4×(V DD)2/（2π2）R L因此在5V输入，8Ω负载情况下，输出最大功耗为625mW。
但是此算法得出的结果如下：P DMAX=(T JMAX-T A)/θJA注：SOP封装θJA=140°C/W基准电压电压基准端的外接电容应尽可能的靠近TC8002D，1μF的电容提高了内部偏置电压的稳定性并且减少了PSRR的影响。
可以通过加大BYPASS端的对地电容值来改善PSRR。
CB值的大小取决于对PSRR的要求。
关断功能为了减少功耗，TC8002D的关断端可以关闭外部的偏置电路。
当关断端为高电平时，运放关闭，TC8002D 不工作，这时TC8002D的工作电流降低到0.6uA。
当关断端电压略低于VDD时，TC8002D工作状态不稳定。
所以，关断端应置于一个稳定的电压值，以免IC进入错误的工作状态。
在很多应用场合，关断端的电平转换都是由处理器来完成的。
当使用单向闸刀开关实现电平转换时，可以在关断端加上拉电阻，这样当开关关断时，因上拉电阻的作用，使得TC8002D关断端的电平处于一个正确的状态，以保证TC8002D不会进入错误的工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正确使用好功放IC80年代以前，输出功率仅几瓦的声频功率放大器都要采用分立元件来制作。
进入80年代后，国内开始研制生产出一些小功率的功放IC，但由于这些功放IC的性能指标不佳，尤其是可靠性比较差，很快就被国外生产的功放IC所取代。
日本生产的HA1392、TA7240曾经是80年代用得非常普遍的功放IC。
HA 1392与TA7240的输出功率都只有4W ~ 6W。
HA1392的工作频率上限较低，电源极性接反就即刻损坏。
TA7240的外围电路设计难度较大，静音控制易受外界干扰而产生误动作。
意法SGS公司在80年代初开发生产的TDA2030A算是比较好的一款功放IC，它的输出功率能够达到12W以上。
尽管SGS公司在TDA2030A基础上又研制出TDA2040、TDA2050功放IC，使输出功率能够达到24W，但由于它们的电源适用范围只有±22V，如果使用未经稳压的整流滤波直流电供电，它们实际上都只能给4Ω负载输出12W功率。
美国NS公司在80年代开发生产的LM1875功放IC，比SGS公司生产的TDA2030A功放IC 输出功率高出一倍，原因就在于它的电源适用范围可以达到±30V。
如果使用稳压直流电供电，TDA2030A与LM1875实际上都能在±18V供电条件下给4Ω负载输出24W正弦波有效功率。
而且提高供电电压，除了使LM1875在更低的输出功率下发生功耗过载保护动作外，并不能增大输出功率。
作为早期开发的功放器件，TDA2030A与LM1875都没有静音控制功能，对电源纹波的抑制能力也不够强。
荷兰菲利普公司在意法SGS公司推出TDA2030A之后不久，也开发生产出一款性能指标类同的TDA1521Q双功放IC。
该款功放IC的电源适用范围也是±22V，能够同时给两个4Ω负载分别输出12W功率。
由于TDA1 521Q已把决定放大倍率的负反馈电路做在IC内部，使用上相对比较简便。
此后，菏兰菲利普公司又推出一款型号为TDA1514A的高性能功放IC，产品介绍资料上称它能够输出40W的功率。
但是，实际的使用实验证明：在使用稳压直流电源供电的情况下，TDA1514A能够可靠工作的电源电压只到±18V，给4Ω负载输出的正弦波有效功率为24W。
如果将电源电压提高到±20V以上电压，TDA1514A将出现过载保护动作，而且所进行的过载保护动作表现为半波截止输出。
这样，人们只能把TDA1514A的工作电压设计为与LM1875相同的工作电压。
在90年代以前，电子器件生产厂商提供的功放IC输出功率实际都在30W以下。
在经过10多年的努力后，美国NS公司和意法SGS公司都在90年代期间相继开发生产出多款输出功率超过30W的功放IC芯片。
其中，LM3876、LM3886是美国NS公司的代表作，TDA7294、TDA7295、TDA7296是意法SGS公司的代表作。
这些功放IC芯片都具有很小的安装体积和多项安全保护功能，使用上很可靠。
但同时也正因为功放IC芯片需要有很可靠的过热、过流、过压、过功耗等多项安全保护功能，生产厂家在设计IC芯片的内部保护电路时，可能会因为所采取的检测方式过于敏感或欠成熟，出现一些不够良好的问题。
生产厂家没有在其产品介绍说明中将这些缺陷写出来，固然有可能是不希望自己的产品销售受到影响，但更多的原因是他们自己也未必发现了这些缺陷，而需要用户在使用过程中将发现的问题反馈给生产厂家，他们再去改进开发新的器件。
譬如，美国NS公司的音响工程师曾给我推荐使用他们生产的功放IC，其中有一款型号为LM4701（样品型号为LM4700），该款功放IC据说是替代LM1875的器件，它具有静音控制功能，输出功率比LM1875高。
但实际的使用证明：LM4701在推动4Ω负载时能够正常工作，不出现误保护动作的电源电压不可以超过±20V，最大输出功率只有20W。
如果电源电压超过±20V，譬如为±22V时，输出功率不但不会增大，100Hz以下低声频段能够正常输出的功率会降低到只有10W。
虽然在±26V稳压电源供电下，LM4701可以给8Ω负载输出25W功率，但因其电源实用范围只有±32V，在使用非稳压直流电源供电情况下，LM4701可以给8Ω负载输出的功率还达不到20 W。
又譬如，意法SGS公司生产的TDA7264双功放IC，产品介绍资料中标明它的最高工作电压为±25 V，最大输出电流为4A，比TDA2030A的性能指标（最高工作电压为±22V，最大输出电流为3.5A）要高。
但实际的使用证明：TDA7264在推动4Ω负载时，能够可靠工作，不出现误保护作的电源电压不可以超过±15V，相应的输出功率只有2×12W。
此外，TDA7264工作时器件上的发热温度（测试点放在IC金属片上）应保持在70℃以下。
否则， TDA7264的内部过热保护电路会因为IC在较高的发热温度下工作产生累积效应，在连续工作30分钟后出现“软保护”而使其能够输出的功率降低到正常值的1/4以下。
本来，理想的过热保护功能应该是在功放IC的发热温度达到最高允许值时关断输出，待其温度冷却至比最高允许值低若干度时重新恢复输出。
TDA7264工作之后，发热温度在短时间内达到110℃也没有出现过热保护，工作情况良好，人们会因此误认为TDA7264具有很好的温度特性而降低对它的散热要求。
美国NS公司在80年代生产的LM1875功放IC虽然没有静音功能，但其内部设计的过热保护功能已接近理想要求，因此直到如今还继续被音响生产厂大量选用。
但是美国NS公司在90年代生产的LM 3875、LM3886大功率功放IC，在过热保护功能方面的表现却很令人失望！尤其是采用陶瓷绝缘封装的功放IC，因其导热状况不佳，LM3875在推动4Ω负载时，连10W以上的正弦波额定功率都不能连续输出。
就是改成8Ω负载，陶瓷绝缘封装的LM3875能够正常输出30W正弦波额定功率的时间也仅能维持几秒钟就开始出现杂波。
同样，陶瓷绝缘封装的LM3876，在推动4Ω负载时能够正常输出40W正弦波额定功率的时间也只能维持几秒钟就开始出现杂波。
必须使用金属片导热的封装器件，并保持功放IC金属片上的发热温度不超过85℃，LM3875（或LM3876）、LM3886才能分别给4Ω负载正常的长期输出30W与50W正弦波额定功率。
因此，人们在使用LM3875、LM3886等功放IC器件时，一定要给它们配上足够大的散热器。
同时，用于给功放IC金属片绝缘的导热片厚度应尽可能薄，不要超过0.3m m，这样才能确保功放IC与散热器之间的温差只有几度。
意法SGS公司在80年代生产的TDA2030A功放IC，在过热保护方面的表现比美国NS公司生产的LM1875略差，它的特点就是当功放IC金属片上的发热温度超过105℃时输出信号波形上将出现杂波。
而LM18 75功放IC在发热温度低于最高允许值时，输出信号波形始终保持正常。
只有当IC金属片上的发热温度达到115℃后，LM1875功放IC才关断输出。
TDA2030A功放IC金属片上的发热温度也是要达到115℃后才关断输出，所以它有一个不稳定工作的温度段，好在这个温度段已经是很高的温度，对使用没有明显的影响。
令人感到欣慰的是，意法SGS公司在90年代推出的TDA7296、TDA7295、TDA7294几款实际输出功率都能达到50W的功放IC，在过热保护方面的表现已经做得非常良好。
它们在功放IC的发热温度低于最高允许值时，输出信号波形都始终保持正常良好。
必须在功放IC金属片上的发热温度达到115℃之后，它们才关断输出。
相对于其它大功率放大IC来说，意法SGS公司生产的TDA7296、T DA7295、TDA7294确实是其中的佼佼者。
《电子制作》在2000年第7、8两期连续刊登了我设计的“200W电子三分频高品质有源音响”后，许多爱好者来信询问为什么没有给它设计音量调节电路。
其实，我在推出200W、50W、18W系列电子三分频高品质有源音响之时，已经设计了可供它们通用的音量调节电路。
我之所以没有马上将其介绍给大家，原因是需要进行反复地仔细研究后，才可以把最佳的作品提供给爱好者去仿做。
对音响电路有过研究的人，大都知道TA8184、LM1036、TDA1524这些专用于音量控制的直流音调IC。
其中，TA8184的性能指标最好。
LM1036的音质也不错，但它的左右声道平衡不够好、相差可能超过2db。
LM4016 是LM1036的升级品，增加了3D环绕声处理功能。
TDA1524的音质不佳，听感上明显单薄，人们一般不选用它。
由于这些直流音调IC带有高低音调节功能，它们的输出信号峰峰值虽然可以达到8V，但输入信号的峰峰值最大只允许达到3V。
然而从CD机输出的音频信号，除小型携带机外，一般都可以输出超过6V峰峰值的音频信号。
现代录制的CD音乐节目都频繁出现超过4V峰峰值的音频信号，当把CD机输出的音频信号直接输入这些直流音调IC中时，幅度稍大的信号就要出现削波。
为了防止信号削波，必须先将信号源输出的音频信号衰减10db才能输入到直流音调IC中，然后再对直流音调I C输出的信号进行相应的放大，结果是使整机信噪比下降了10db。
以TA8184和LM1036来说，它们自身的信噪比在电路设计达到最佳时也只有80db，在经过上述先衰减再放大的处理后，整机的信噪比最多只能达到70db。
这样的性能指标，显然达不到高品质音响系统的要求。
就是对音质要求较低的多媒体音响系统，由于经常播放幅度大的低音信号，如果不采取先衰减再放大的处理方式，也不宜使用这些曾在上个世纪80年代风光过的直流音调IC了。
在高品质音响系统中，音量调节是很重要的环节。
当音频放大器的信噪比已经做到90db以上时，音量调节器的信噪比如果不够高，整体的播放效果就会受到明显损害。
普通电位器由于电阻膜片的空间面积比较大，很容易产生外部感应噪声。
当把电位器旋到两端时，电位器产生的感应噪声较小。
当把电位器旋到中间常用位置上时，电位器产生的感应噪声最大。
实验证明，使用普通电位器做音量调节，在把电位器全部屏蔽起来，直接把信号源输出的音频信号加到电位器上时，整机的信噪比仅能够达到6 0db左右。
要想降低电位器产生的外部感应噪声，只能使用低噪声放大电路将信号源输出的音频信号先放大10倍后，再将它加到电位器上。
这样做的难点是前置低噪声放大电路需要使用较高的工作电压，必须超过±40V，才能在不发生信号被削波的情况下提高整机信噪比。
由于加在电位器上的音频信号幅度被放大了10倍，在电位器上产生的热损耗也将增大100倍，因此不能再使用普通碳膜电位器，必须改用由若干个金属膜电阻串联构成的有级非连续调节的特制电位器来调节音量。
