150吨水泥罐基础设计计算书教案资料
150吨水泥罐基础设计计算书
一、水泥罐基础设计盾构区间砂浆拌合站投入一个100t 型和一个150t 型两个水泥罐，100t 型水泥罐直径3m ，支腿邻边间距2.05m ；150t 型水泥罐直径3.3m ，支腿邻边间距2.2m 。
根据以往盾构区间砂浆拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足两个水泥罐同时安装。
基础尺寸8m （长）×4m （宽）×0.8m （高），基础埋深0.6m ，外漏0.2m ，承台基础采用Φ16@150mm ×150mm 上下两层钢筋网片，架立筋采用450mm ×450mm φ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下图：.二、水泥罐基础计算书1、计算基本参数水泥罐自重约20t ，水泥满装150t ，共重170t 。
水泥罐支腿高3m ，罐身高18m ，共高21m 。
单支基础4m ×4m ×0.8m 钢筋砼。
2、地基承载力计算计算时按单个水泥罐计算 单个水泥罐基础要求的地基承载力为：δ1=21700+0.825106.3+20126.3k /m 0.1344N MPa ⨯===⨯ 根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mm×200mm ，通过受力计算，其地基承载力为：δ2=()1301000 1.413460200MPa ⎡⎤⨯=⎢⎥⨯⎣⎦因δ1≤δ2，即地基承载力复核要求。
风荷载(500N/m2)2050?320罐支脚80004000220060060?33003700水泥罐平面位置示意图3、抗倾覆计算武汉地区按特大级风荷载考虑，风力水平荷载为500N/m2，抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
水平风荷载产生的弯矩为：M=⨯⨯⨯÷（18）?M0.5 3.3182+3=356.4KN水泥罐空罐自重20t，则基础及水泥罐总重为：抗倾覆极限比较：即水泥罐的抗倾覆满足要求，水泥罐是安全的。
拌和站水泥罐基础设计计算书

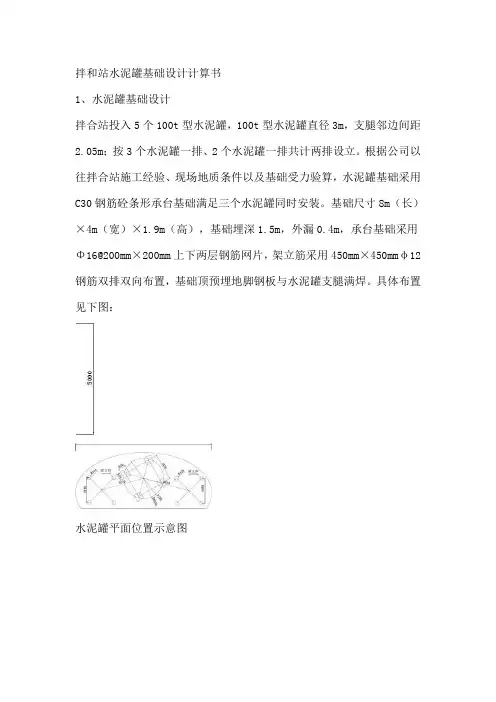

拌和站水泥罐基础设计计算书1、水泥罐基础设计拌合站投入5个100t型水泥罐，100t型水泥罐直径3m，支腿邻边间距2.05m；按3个水泥罐一排、2个水泥罐一排共计两排设立。
根据公司以往拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足三个水泥罐同时安装。
基础尺寸8m（长）×4m（宽）×1.9m（高），基础埋深1.5m，外漏0.4m，承台基础采用Φ16@200mm×200mm上下两层钢筋网片，架立筋采用450mm×450mmφ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下图：水泥罐平面位置示意图2、水泥罐基础计算书2.1、计算基本参数水泥罐自重约10t，水泥满装100t，共重110t。
水泥罐支腿高3m，罐身高15m，共高18m。
单支基础4m×4m×1.9m钢筋砼。
2.2、地基承载力计算计算时按单个水泥罐计算单个水泥罐基础要求的地基承载力为：δ1=1100÷(4×4)+1.9×25=68.75+47.5=116.25KN/m2=0.12Mpa根据《临湘（湘鄂界）至岳阳公路第四合同段两阶段施工图设计》第六册中的岩土设计计算参数表资料可知：本合同段全风化花岗岩承载能力基本容许值为[fa0]=0.25Mpa，因δ1≤[fa0]。
现场临建设施工时，为安全起见，基础底面参照一级公路标准施工。
故远大于水泥罐地基承载力要求。
2.3、抗倾覆计算参照《临湘（湘鄂界）至岳阳公路第四合同段两阶段施工图设计》第一册，本合同段地区按最大风速25m/s。
(1)风荷载强度计算：W0⋅K3⋅K2⋅K1=风荷载强度计算：W其中基本风压：v2252391Pa 1.61.6===W0风载体形系数：K1=0.8风压高度变化系数：K2=1.0地形、地理变化系数，按一般平坦空旷地区取K3=1.0391＝312.8pa⨯1.0⨯1.0⨯0.8=W(2)风力计算：水泥罐体按通体罐接受水平风荷载计算，所受水平风荷载为：F=A×W=3.4×18×312.8=19143N=19.14KN平均作用高度为18/2+1.9=10.9m倾覆力矩M=F×H=19.14×10.9=208.6KN·m(3)抗倾覆计算：抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
吨水泥罐基础设计计算书
一、水泥罐基础设计 盾构区间砂浆拌合站投入一个100t 型和一个150t 型两个水泥罐，100t 型水泥罐直径3m ，支腿邻边间距2.05m ；150t 型水泥罐直径3.3m ，支腿邻边间距2.2m 。
根据以往盾构区间砂浆拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足两个水泥罐同时安装。
基础尺寸8m （长）×4m （宽）×0.8m （高），基础埋深0.6m ，外漏0.2m ，承台基础采用Φ16@150mm ×150mm 上下两层钢筋网片，架立筋采用450mm ×450mm φ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下图：.1单支基础4m ×4m ×0.8m 钢筋砼。
2、地基承载力计算计算时按单个水泥罐计算单个水泥罐基础要求的地基承载力为：δ1=21700+0.825106.3+20126.3k /m 0.1344N MPa ⨯===⨯ 根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mm ×200mm ，通过受力计算，其地基承载力为：水泥罐平面位置示意图δ2= ()1301000 1.413460200MPa ⎡⎤⨯=⎢⎥⨯⎣⎦因δ1≤δ2，即地基承载力复核要求。
3、抗倾覆计算武汉地区按特大级风荷载考虑，风力水平荷载为500N/m 2，抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
水平风荷载产生的弯矩为：0.5 3.3182+3=356.4KN M =⨯⨯⨯÷（18）M水泥罐空罐自重20t ，则基础及水泥罐总重为：抗倾覆极限比较：即水泥罐的抗倾覆满足要求，水泥罐是安全的。
4、基础配筋基础配筋属于构造配筋，配筋率必须满足§≥ 0.15%，经计算断面配筋， @150Φ16钢筋满足要求。
HZS90拌合站混凝土拌合站基础计算书
HZS90拌合站混凝土拌合站基础计算书一、拌和站罐基础设计概括计划投入两套HZS90拌合站，单套HZS90拌合站投入2个150t 型水泥罐（装满材料后），根据公司以往拌合站施工经验，结合现场地质条件以及基础受力验算，水泥罐采用砼扩大基础，基础顶预埋地脚钢板与水泥罐支腿满焊。
二、基本参数1、风荷载参数：查询公路桥涵设计通用规范得知：本工程相邻地区宁国市10年一遇基本风速：s m V /3.2010=；2、仓体自重：150t 罐体自重约15t ，装满材料后总重为150t ；3、扩大基础置于粉质黏土上，地基承载力基本容许值[]Kpa f a 1800=，采用碎石换填进行地基压实处理后，碎石换填地基承载力基本容许值[]Kpa f a 5000=；4、当采用两个水泥罐基础共同放置在一个扩大基础上时，扩大基础尺寸为9m ×4m ×1.5m （长×宽×高）；当采用单个水泥罐基础放置在一个扩大基础上，扩大基础尺寸为4m ×4m ×1.5m （长×宽×高）；三、空仓时整体抗倾覆稳定性稳定性计算1、受力计算模型（按最不利150吨罐体计算），空仓时受十年一遇风荷载，得计算模型如下所示：F 1图3-1 空仓时整体抗倾覆稳定性稳定性计算模型2、风荷载计算根据《公路桥涵设计通用规范》可知，风荷载标准值按下式计算：gV W d k 22γ=；查《公路桥涵设计通用规范》得各参数取值如下：空气重力密度：01199899.0012017.00001.0==-Z e γ；地面风速统一偏安全按离地20m 取：s m V k k V /4.31105220==； 其中：12.12=k ，38.15=k ，s m V /3.2010=；代入各分项数据得：222/60.08.924.3101199899.02m KN g V W d k =⨯⨯==γ单个水泥罐所受风力计算： ①、迎风面积：218.12.15.1m A =⨯= 作用力：8KN 0.18.16.01=⨯=F 作用高度：m H 35.181= ②、迎风面积：223.36113.3m A =⨯= 作用力：KN 78.213.366.02=⨯=F 作用高度：m H 1.122=③、迎风面积：23125.42/5.23.3m A =⨯= 作用力：KN 475.2125.46.03=⨯=F 作用高度：m H 475.53= 2、单个水泥罐倾覆力矩计算m KN h F M i i ⋅=⨯+⨯+⨯=⨯=∑91.296475.5475.21.1278.2135.1808.131倾3、稳定力矩及稳定系数计算假定筒仓绕单边两支腿轴线倾覆，稳定力矩由两部分组成，一部分是仓体自重稳定力矩1稳M ，另一部分是扩大基础自重产生的稳定力矩2稳M 。
水泥罐基础设计方案
目录一、编制依据 (2)二、工程概况 (2)三、地基处理及施工方法 (3)四、水泥罐基础设计 (4)1、参数信息 (4)2、基础最小尺寸计算 (5)3、基础承载力计算 (5)4、垫层宽度验算 (6)5、垫层厚度验算 (7)6、地基基础承载力验算 (8)7、受冲切承载力验算 (9)8、抗倾覆力矩计算： (9)9、承台配筋计算 (10)五、水泥罐基础配平面位置及配筋图详见附后图 (11)六、水泥罐基础施工技术要求 (11)1、水泥罐基础持力层的验收方法 (11)2、材料要求 (11)3、基础验收要求 (11)水泥罐基础专项施工方案】【龙归保障性住房项目施工总承包（标段九）项目一、编制依据1．《建筑地基基础设计规范》(GB5007-2002)；2.《建筑地基基础设计规范》(DBJ15-31-2003)；3.《建筑结构荷载规范》(GB50009-2001)；(JGJ79-2002)；4. 《建筑地基处理技术规范》 )；《混凝土结构设计规范》(GB50010-2002)(2006年版5. ；6.《简明钢筋混凝土结构计算手册》岩土工程勘查报告；7.。
,江正荣主编)8. 《建筑地基与基础施工手册》(第二版二、工程概况第一节工程简介龙归保障性住房项目施工总承包（标段九）工程，建设地点位于广州市白云区龙归镇。
主要结构为钢筋混凝土框架结构，地下室2层，地下裙楼3层、4栋31层塔楼建筑高度为99.85m.建筑总面积为130924㎡，其中地上为91900㎡，地下为30924㎡。
基坑总面积约为22190㎡，周长为604米，基坑深度为10.95米，其中基坑支护不在本工程承包范围内。
建设单位为广州市住房保障办公室，设计单位为中信华南（集团）建筑设计研究院，勘察单位为广州市城市规划勘测设计研究院，监理单位为广州市广州工程建设监理有限公司，施工单位为广东省第一建筑工程有限公司。
建筑设计使用年限为二类（50年以上）；建筑物防火为一类、耐火等级为一级；建筑物抗震设防烈度为7度；建筑物屋面防水等级为二级；建筑物地下室防水等级为二级。
水泥罐基础设计计算书
水稳拌合站投入两个100t型水泥罐，100t型水泥罐直径3m，支腿邻边间距2.05m。
根据以往水稳拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足两个水泥罐同时安装。
基础尺寸8m（长）×4m（宽）×1.5m（高），基础埋深1.2m，外漏0.3m，承台基础采用Φ16@250mm×250mm上下两层钢筋网片，架立筋采用750mm×750mmφ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下图：.水泥罐平面位置示意图1、计算基本参数水泥罐自重约20t ，水泥满装150t ，共重170t 。
水泥罐支腿高3m ，罐身高18m ，共高21m 。
单支基础4m ×4m ×0.8m 钢筋砼。
2、地基承载力计算计算时按单个水泥罐计算单个水泥罐基础要求的地基承载力为：δ1=21700+0.825106.3+20126.3k /m 0.1344N MPa ⨯===⨯ 根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mm ×200mm ，通过受力计算，其地基承载力为：δ2= ()1301000 1.413460200MPa ⎡⎤⨯=⎢⎥⨯⎣⎦因δ1≤δ2，即地基承载力复核要求。
3、抗倾覆计算武汉地区按特大级风荷载考虑，风力水平 荷载为500N/m 2，抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
水平风荷载产生的弯矩为：0.5 3.3182+3=356.4KN M =⨯⨯⨯÷（18）•M水泥罐空罐自重20t ，则基础及水泥罐总重为：G=1709.8+440.825=1986KN ⨯⨯⨯⨯ 抗倾覆极限比较：356.430.18<0.519866M F === 即水泥罐的抗倾覆满足要求，水泥罐是安全的。
4、基础配筋基础配筋属于构造配筋，配筋率必须满足§≥ 0.15%，经计算断面配筋， @150Φ16钢筋满足要求。
150吨水泥仓受力计算
150吨水泥仓受力计算水泥仓受力计算本次计算主要验证水泥仓在静载和当地最大风压下的结构稳定性。
一. 水泥仓基本参数:1.直径3.2m;2.最大容重约150t, 自重约10吨,吊挂螺旋重约2吨;3.底层立柱高4.2m,总高约20m;4.立柱材料φ219x6,支撑材料槽钢[8;二. 静载时受力计算1.立柱轴心受压计算立柱截面面积:A=π/4(D2-d2)=4.01x10-3 m2σ=F/A=162x104 N/4x4.01 x10-3 m2=100MP<[σ]2.立柱稳定性计算Lc:结构件计算长度,mmγ:回转半径,mmI:惯性矩,mm4ψ:稳定系数2.1惯性矩计算:I=πD4(1-d4/D4)/32=4.55x107mm42.2回转半径计算: γ=(I/A)1/2=106mm2.3长细比计算:λ＝Lc/γ=4200/106=40 2.4稳定性计算:σ=F/ψA=162x104 N/0.89x4x4.01 x10-3 m2 =113MP<[σ]结论:立柱受力满足设计和使用要求三. 最大风压下的稳定性计算:1.基本参数当地风压q=0.4KN/m2风载体形系数0.82.最大风压时风力计算:C:风力系数,取1.3Kh:风压高度变化系数, 取1.23A:迎风面积Pw=CKhAq=1.3x1.23x0.4x0.8x50=25.6kN3.风力引起的弯矩:M=PH=25.6 kN x13m=332.8kN.m4.柱顶支座反力R=3M/2H=3x332.8 kN.m/2x7m=71.3kN5.横杆受力计算:σ=F/ A=71.3x103N/10.24 x10-4m2=69.6MP<[σ]6.斜杆受力计算:σ=F/ A=(71.3)x103Nxsec580/10.24 x10-4m2=134MP<[σ]结论:最大风压下的横撑斜撑受力满足设计和使用要求。
150吨水泥罐基础设计计算书
、水泥罐基础设计盾构区间砂浆拌合站投入一个 loot 型和一个150t 型两个水泥 罐，100t 型水泥罐直径3m 支腿邻边间距2.05m ； 150t 型水泥罐直 径3.3m ，支腿邻边间距2.2m 。
根据以往盾构区间砂浆拌合站施工经 验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条 形承台基础满足两个水泥罐同时安装。
基础尺寸8m （长）x 4m （宽）x 0.8m （高），基础埋深0.6m ，外漏0.2m ，承台基础采用 ①16@150mm x 150mm h 下两层钢筋网片，架立筋采用 450mr X 450mm 12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下8000水泥罐平面位置示意图8000450rL・ = ，•i J* ，1P -----■■■ ■ ■ 10 01-1剖面 1号2号 3号基础配筋图1 1■ —1|| 1 L胃L~11-—* J■-[4 1±1架立筋-1号一、水泥罐基础计算书1、计算基本参数水泥罐自重约20t，水泥满装150t，共重170t。
水泥罐支腿高3m罐身高18m共高21m单支基础4n K 4nr K 0.8m钢筋砼。
2、地基承载力计算计算时按单个水泥罐计算单个水泥罐基础要求的地基承载力为：5 1=1700 +0.8 25 =106.3+20 =126.3kN /m2 =0.13MPa 4x4根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mM 200mm通过受力计算，其地基承载力为：5 2= |——130———1000 =1.413MPa [(460 汉200 )因5 1< 5 2,即地基承载力复核要求。
3、抗倾覆计算武汉地区按特大级风荷载考虑，风力水平荷载为500N/m,抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
水平风荷载产生的弯矩为：M =0.5 3.3 18 ( 18" 2+3)=356.4KN ?M 水泥罐空罐自重20t，则基础及水泥罐总重为:|| "HF"G=170 9.8+4 4 0.8 25=1986KN抗倾覆极限比较：M=356.4"18V3"5F 1986 6即水泥罐的抗倾覆满足要求，水泥罐是安全的。
