双面胶、海绵进料检验
EVA垫 、双面胶、胶纸类检验规范
MIN
1
包装
/
目视
1.1
未按要求安全、定量包装、混料
一般抽样
II级
√
2
外观
/
目视
2.1
边缘纸丝、毛边、锯齿边
一般抽样
II级
√
比对样品
2.2
带背胶面有色差、邹折、污点、色斑
√
2.3
表面破损、大块脏污、裂痕、切口不整齐
√
2.4
背胶露出离形纸外≥0.2mm，背胶面与离形纸面有尺寸偏差≥0.2mm、背胶面变形,背胶型号与图纸及样品不符
√
适用于胶带检验
5
环保
XRF光谱扫描
测试
5.1
HS超标
√
送ROHS室检测
*来料中不可有致命缺陷（CR），否则作判退处理。
2、检验标准：
1
一般抽样标准（General inspection level）：GB/T2828.1 Ⅱ
AQL判定标准:CR：零缺陷 MAJ：0.65 MIN：1.0
2
特殊抽样标准（Special inspection level):GB/T2828.1S-1或S-3
AQL判定标准：CR：零缺陷MAJ：0.65MIN：1.0
环保测试送样前应将物料拆分成最小的均质物质方可进行送检。
3
检验员按照CEPQ要求以顾客体验为中心对产品质量进行检验。
制定部门
品质部
3
编写/日期
2
审核/日期
1
批准/日期
修订次数
修订
日期
审核
日期
√
3
规格
千分尺
卡尺
测量尺寸
3.1
宽度或厚度超出规定公差范围
双面胶测试试验及去除方法
双面胶测试实验及去除方法：一、双面胶测试实验：（建议做钢球试验和保持力）1初粘力试验裁取3个长120mm、宽25mm的试样，分别用双面胶将试样泡沫材料一面粘贴在固定在拉力机下夹头上的不锈钢验板上，剥开防粘纸，放上底面积为1cm2,重量为10g的金属物，金属物上端挂在拉力机上夹头上，放置3s后以200mm/min速度进行拉伸，拉至金属物与泡沫材料脱离，拉伸机表上的示值即为初粘力，求3个试样试验数据的平均值。
2、倾斜式钢球试验裁取长200mm、宽25mm的试样，用双面胶将试样泡沫材料粘贴在倾角为300的倾斜试验板上，剥去防粘纸，露出涂胶层、上端100mm长度用聚酯薄膜覆盖，作为钢球助滚段，下端100mm长度作为试验段，然后将由高炭素钢制成的5号钢球（外径为5/32英寸），从上端起点下滑3次（每次均应清洁），至少有两次停在试验段则为合格。
判定：大于５＃钢球合格试验设备：可以自制３０度的斜面，钢球有卖。
3、持粘性试验裁取长150mm、宽25mm的试样，粘贴在经120号砂纸研磨的长160mm、宽50mm的不锈钢试验板上，粘贴长度为25mm，然后用压辊来回压实，放置30min后，将试验板竖直挂起，在试样下端挂上500g的载荷，测量经1h后粘贴部分的位移，试验数据取最大值。
判定：位移小于等于３mm合格。
4、曲面粘附性试验裁取长120mm、25mm的试样，剥开防粘纸，将其粘贴在经120号砂纸研磨的不锈钢管外表面（试样厚度为10mm及以下用外径为75mm的钢管，10mm以上至15mm用外径为150mm 的钢管，15mm以上用外径为300mm的钢管），用压辊来回压实，放置30min后将其放入80℃的烘箱中4h，然后取出测量试样脱开的长度，试验数据取最大值。
5、90 °剥离力试验裁取长250mm、宽25mm的试样,粘贴在经120号砂纸研磨的长160mm、宽50mm的不锈钢试验板上,粘贴长度为125mm,然后用压辊来回压实、放置30min后，置于90°剥离夹具上，用拉力机进行90°剥离试验，拉伸速度为300mm/min，试验数据取平均值。
海绵及其海绵件检验指导书
1、将 100mm×25mm（或最小不得小于 25mm×25mm）的样品纵向贴在干净、光滑镀锌粘力试验板上，下挂 500g±10g 的砝码（小于 100mm
×25mm 规格的样品，砝码重量按比例折减），8h 后测量样品位移量。
要求所有不同材质的海绵均要进行实物粘贴实验，当部分海绵规格不满足以上持粘实验要求时，以实物粘贴结果进行判定。（实物粘贴主
12.
海绵密度
EVA 海 绵 密 度 要 求 （ 0.075 ± 0.0075 ） g/cm3 XPE （0.028g/cm3~0.039）g/cm3。 奥普赛洛密度要求为 0.027 g/cm3~0.045 g/cm3 玻璃纤
0.0001g 的分析天平 称其重量、最小刻度 为 0.5mm 的直尺测其 尺寸，然后计算其体
GB/T 16578.2
1000 100 0.90 0.60 170 180 6.0 6.5
型号/指标
2000
3000
50
40
0.48
0.30
0.40
0.24
130
100
140
110
2.5
1.8
3.0
2.0
4000 30 0.20 0.10 60 80 0.9 1.0
C
合
C401 （5；0，1）
按 GB/T4852 规定进行，不小于 20#球。
见附件
海绵初粘性不
7.
★初粘性 注：样品在试验室温度为 23℃±3℃，相对湿度为 65%±5%的室
1
初粘性设备
B
合格
B501 （2；0，1）
温下放置 2h 后撕开隔离纸马上测试。
海绵与隔离纸快速剥离时（以生产线操作速度为主），海
YJ-3-061双面胶检验规范
3.6.3确认数量无误后折开包按AQL抽样标准对所出货品进行检验。
3.6.4将产品与样品对照，颜色是否一致，外观是否有脏污、压痕、打皱、破损等不良现象发生。
3.6.5确认完全OK后，封箱加盖合格章，并认真填写成品检验报告。
3.6.6具体检验方法参照3.2内容检验。
一巨印刷有限公司
YI JU PRINTING LIMITED COMPANY
文件编号﹕YJ-3-061
版本/次﹕A/0
页次﹕1/4
1.0
为了本公司双面胶的来料，制程及出货检查提供程序指导以便符合规定的要求。
2.0范围：
适用于本公司双面胶的来料、制程及出货检验。
3.0作业内容：
3.1本公司针对双面胶类产品采用MIL-STD-105E/AQL抽样计划表，主要按0.65级，次要按1.5级检验。
3.5.3全检时发现外观不良问题和颜ቤተ መጻሕፍቲ ባይዱ差异问题立即挑出。
3.5.4将全检OK之产品，按要求点数打包，数量不得有少数、多数及漏装、混装等现象发生。
3.5.5如工程单要求备品，要在标签上注明备品数量。
3.5.6打好包，贴好合格标签和“RoHS”标签后入库。
3.6出货检验
3.6.1 OQC员接到出货通知后，先准备好检测工具。
3.7异常处理
3.7.1各工序检验员在发现异常，如不能自行处理的要立即反馈本部门主管，主管根据品质水准进行判定。
3.7.2如部门主管不能判定立即知会业务人员判定，业务员同意放行后，在报告上签字后，方可放行。
核准
审核
制订
一巨印刷有限公司
YI JU PRINTING LIMITED COMPANY
双面胶检验标准规范
文件制修订记录
视力:具有正常1.0-1.2视力及色感
照明度:近似正常日光,室内无日光时用800-1200Lux荧光灯照明度为标准
目测距离:产品距灯光源90CM,眼睛距产品30CM。
★检验方法:
视线与部品被检测面成45°角，上下左右转动15°检查部品，观察时间:≤10秒
检查顺序为：先正面下侧右侧上侧左侧背面。
★抽样方案:
抽样检验标准:按 MIL-STD-105EⅡ级单次抽样方案抽检。
成品尺寸按特殊检验水准S=3标准随机抽样测试。
★可接受质量等级:
致命缺陷（CRI）-- 0
主要缺陷（MAJ）— 0.65
次要缺陷（MIN）— 1.5( 供应商来料按 1.0标准验收)
★包装标准
产品的包装应与客户上所注明的包装方式、包装数量一致。
产品的外箱标签须填写正确，无少填、错填现象。
标签内容须与箱内产品一致。
外箱无破损、脏污等现象。
海绵检验方法与标准
发放号：控制状态：第 1 页共 2 页
海绵检验方法
一、外观检验：海绵有无油污、破损现象。
二、抽样检验：采用CQF-Q-JY-10一次正常抽样方案，重缺陷接受数为0，轻缺陷采用
G-Ⅰ，AQL2.5检查标准，以一个规格/型号为一个抽样批。
三、材质检验：所用材质是否与产品技术资料上所表示的相一致，并结合“任务单”。
四、尺寸检验：检验尺寸是否和技术资料一致，并结合“任务单”和样品。
五、具体数值参照同型号技术文件，如客户有特殊要求按客户要求执行。
六、做好相应的检验记录并保存。
海棉检验标准
注：1.出现以上未列入疵点或特殊要求列入其他项内。
2. 适用于海绵、再生绵、丝绵、真空绵、喷胶绵等材料的进料检验。
3.不合格处置：发现检验不合格，A.退货，(附：退货单) ；B.让步使用,(附：让步使
用通知单)。
标题：海绵检验方法与标准第 2 页共 2 页文件编号：ＣＱＦ－Ｑ－ＪＹ－０４版本号：Ａ。

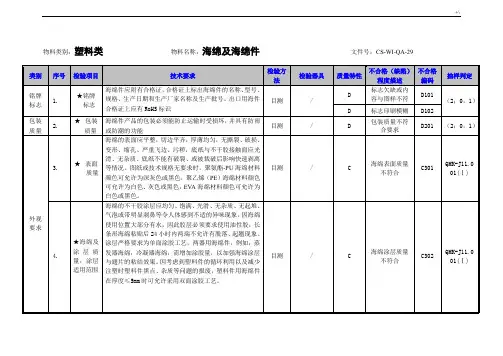

海绵及其海绵件检验指导书
初粘性试验 （返回）
附2
持粘性试验 （返回）
+\
图 1、初粘性（室温下不小于 20#钢球）
图 2、持粘性（8 小时后位移量不超过 6 ㎜）
附3
XPE
物理性能（参考项目）
项目 表观密度 拉伸强度
伸长率
撕裂强度
单位
Kg/M3
MPa
L W
%
L W
KN/m
L W
实验方法 GB/T 6343 GB/T6344 GB/T6344
分析天 平、直尺
B
维棉毡密度要求为 0.046 g/cm3~0.054 g/cm3。
积、密度。
海绵密度不符 合
B506 （2；0，1）
序 类别
号
检验 项目
技术要求
检验方法
检验 器具
不合格（缺 不合格
B
(缺陷)编 抽样判定
陷）程度描述
码
凡技术文件中技术要求规定有阻燃性要求的海绵，应达到
海 绵 阻 燃 QMK-J80.002 中 HBF 等级要求，对于背面覆胶的海绵，应将其
性能
煮 沸 试 验 常温下放置冷却,观察样品有无自然剥落和错开现象，从水中取出
自然晾干后，海绵件无翘起(粘性不够)、脱落（海绵件与被粘贴
煮沸试验不
（参考项
测试（玻璃纤维
14.
物分离）、剥离（海绵与胶分离）、收缩（海绵件密度太小）等
圆筒 B
棉毡）
符合
目）
异常为合格。(说明：粘贴在铜材储液器上的海绵件,若铜变颜色，
参照 GB/T4851 规定进行，将 100mm×25mm（或最 小不得小于 25mm×25mm）的样品纵向贴在干净、光 滑镀锌粘力试验板上，下挂 500g±10g 的砝码（小于 100mm×25mm 规格的样品，砝码重量按比例折减）， 8h 后测量样品位移量。8h 后样品总的位移量应不超 过 6mm(或大于材料的破损强度)。
YJ-3-061双面胶检验规范
项次
检查项目
判定基准
检查方法及工具
外
观
脏污
不可有
目视/白炽灯下，距25cm内成30°视角
皱痕
不可有
目视/白炽灯下，距25cm内成30°视角
缺胶
不可有
目视/白炽灯下，距25cm内成30°视角
溢胶
≤0.1mm
目视、刻度放大镜
毛丝
≤1mm（一个产品仅限一条）
目视、刻ф≤0.1mm
一巨印刷有限公司
YI JU PRINTING LIMITED COMPANY
文件编号﹕YJ-3-061
版本/次﹕A/0
页次﹕1/4
1.0
为了本公司双面胶的来料，制程及出货检查提供程序指导以便符合规定的要求。
2.0范围：
适用于本公司双面胶的来料、制程及出货检验。
3.0作业内容：
3.1本公司针对双面胶类产品采用MIL-STD-105E/AQL抽样计划表，主要按0.65级，次要按1.5级检验。
3.7异常处理
3.7.1各工序检验员在发现异常，如不能自行处理的要立即反馈本部门主管，主管根据品质水准进行判定。
3.7.2如部门主管不能判定立即知会业务人员判定，业务员同意放行后，在报告上签字后，方可放行。
核准
审核
制订
一巨印刷有限公司
YI JU PRINTING LIMITED COMPANY
文件编号﹕YJ-3-061
3.5.3全检时发现外观不良问题和颜色差异问题立即挑出。
3.5.4将全检OK之产品，按要求点数打包，数量不得有少数、多数及漏装、混装等现象发生。
3.5.5如工程单要求备品，要在标签上注明备品数量。
3.5.6打好包，贴好合格标签和“RoHS”标签后入库。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双面胶、海绵进料检验
一﹑作业内容
品质检验人员抽样计划依照MIL-STD-105E抽样计划表, 正常检验II级, 单次抽样。
如客户有特殊要求﹐以客户提供之抽样水准抽样。
品质检验允收水准(AQL): MA=0.4,MI=1.0。
抽样计划采用『分批检查, 分批验退』的方式。
二﹑缺点分类
致命缺点：指由经验和判断表明产品对人体有害的产品缺陷。
严重缺点：指影响产品正常使用功能，降低产品可靠性或严重影响产品外观的缺陷.
轻微缺点：偏离限定标准，但不影响产品正常使用功能或外观缺陷不太明显的缺陷。
三.检验条件
位置: 产品置放于检验者正前面, 垂直于检验者。
目视时间: 10秒钟内确认缺陷。
目视距离:肉眼与被测物距离30cm至45cm.
目视角度:与被测物成30度至45度角范围内
工作场所灯光: 60W，距离检测者50cm.
四﹑检验步骤
编制：审核：会签：批准：。
