怎么使用CAD注释标注文字
怎么使用CAD注释标注文字
在CAD里面画完图之后一般都需要注释标注一些文字，那么大家知道怎么使用CAD注释标注文字吗?下面是店铺整理的怎么使用CAD 注释标注文字的方法，希望能帮到大家!
使用CAD注释标注文字的方法
打开CAD软件，在命令栏输入ST ，回车，打开文字样式。
也可以点击文字样式图标来打开文字样式。
在文字样式中点击新建，输入新建文字样式的名称。
设置文字的字体、高度、宽度比例等。
选择设置好的文字样式，在命令栏输入单行文字命令 DT ，回车：
指定文字的起点，并输入旋转角度。
不输入旋转角度则默认为0度。
输入文字。
选择设置好的文字样式，在命令栏输入多行文字命令T ，回车，拉选输入文字范围。
在文字框中输入文字，并可以设置文字字体、大小等参数，点击确定输入完成。

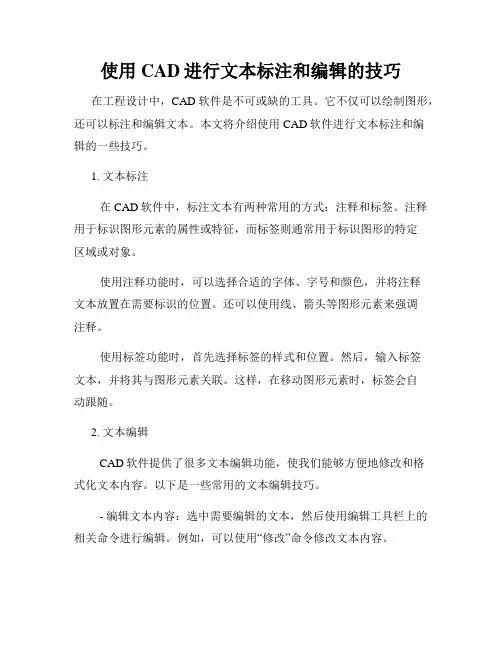

使用CAD进行文本标注和编辑的技巧
使用CAD进行文本标注和编辑的技巧在工程设计中，CAD软件是不可或缺的工具。
它不仅可以绘制图形，还可以标注和编辑文本。
本文将介绍使用CAD软件进行文本标注和编辑的一些技巧。
1. 文本标注在CAD软件中，标注文本有两种常用的方式：注释和标签。
注释用于标识图形元素的属性或特征，而标签则通常用于标识图形的特定区域或对象。
使用注释功能时，可以选择合适的字体、字号和颜色，并将注释文本放置在需要标识的位置。
还可以使用线、箭头等图形元素来强调注释。
使用标签功能时，首先选择标签的样式和位置。
然后，输入标签文本，并将其与图形元素关联。
这样，在移动图形元素时，标签会自动跟随。
2. 文本编辑CAD软件提供了很多文本编辑功能，使我们能够方便地修改和格式化文本内容。
以下是一些常用的文本编辑技巧。
- 编辑文本内容：选中需要编辑的文本，然后使用编辑工具栏上的相关命令进行编辑。
例如，可以使用“修改”命令修改文本内容。
- 调整文本样式：通过选择文本并打开字体对话框，可以修改文本的字体、字号、颜色等样式。
此外，还可以使用“文本样式”功能快速应用预定义的样式。
- 对齐文本：CAD软件提供了多种对齐文本的功能，使文本在图形上水平或垂直对齐。
通过选中文本，并选择对应的对齐命令，可以快速对齐文本。
- 拉伸文本：有时，文本可能太长或太短。
我们可以使用文本编辑功能中的“拖动”或“伸展”命令来拉伸文本，使其适应特定的区域。
- 更改文本方向：对于某些特殊场景，可能需要将文本旋转到水平或垂直方向。
使用CAD软件的“旋转”命令，我们可以轻松地旋转文本。
3. 文本对齐在CAD设计中，文本对齐非常重要。
它可以使图纸更加规范、易读，并减少错误。
以下是一些常见的文本对齐技巧。
- 水平对齐：选中需要对齐的文本，使用CAD软件的“水平对齐”命令将文本在水平方向上对齐。
这可以使多个文本在水平线上对齐，使图纸整洁。
- 垂直对齐：类似地，选中需要对齐的文本，使用CAD软件的“垂直对齐”命令将文本在垂直方向上对齐。
CAD绘图中如何添加文字和注释
CAD绘图中如何添加文字和注释在CAD软件中，文字和注释是非常重要的元素，它们可以帮助我们更好地理解和传达设计意图。
本文将向大家介绍在CAD绘图中如何添加文字和注释的技巧和步骤。
一、添加文字1. 打开CAD软件并打开你的绘图文件。
2. 选择“文字”工具，或使用快捷键“T”。
3. 在绘图区域中点击想要添加文字的位置。
4. 在弹出的文字编辑框中输入你想要添加的文字内容。
5. 可以根据需要调整文字的字体、样式、大小、对齐方式等属性。
通常可以在顶部的属性栏找到相关选项。
6. 点击“确定”按钮以确认文字的位置和样式。
二、添加注释1. 在CAD软件中添加注释可以使用“文本框”工具，或使用快捷键“MTEXT”。
2. 在绘图区域中点击想要添加注释的位置。
3. 在弹出的文本框中输入你想要添加的注释内容。
4. 可以根据需要调整注释的字体、样式、大小等属性。
与文字工具类似，相关选项通常可以在顶部的属性栏找到。
5. 点击“确定”按钮以确认注释的位置和样式。
三、文字和注释的编辑和格式化1. 如果你需要编辑已添加的文字或注释，可以使用“属性编辑”工具，或使用快捷键“DDEDIT”。
2. 选择要编辑的文字或注释，然后点击“编辑”按钮。
3. 在弹出的编辑框中修改文字或注释的内容、字体、样式、大小等属性，然后点击“确定”保存修改。
4. 如果你需要更精确地对齐文字或注释，可以使用“对齐”工具，或使用快捷键“ALIGN”。
5. 选择要对齐的文字或注释，然后选择对齐的参考对象，如其他文字、线条或点，CAD软件会将选中的文字或注释对齐到参考对象上。
四、文字和注释的布局和排列1. 在CAD软件中，你可以使用“多行文本”工具，或使用快捷键“MTEXT”，来创建具有多行文本的注释。
2. 选择“多行文本”工具并点击绘图区域，然后拖动鼠标以指定文本框的大小。
3. 在弹出的多行文本编辑器中输入你的注释内容，并根据需要进行格式化。
4. 可以使用“对齐”工具，或使用快捷键“ALIGN”，来对齐多行文本的行或段落。
使用CAD进行标注和注释的方法步骤
使用CAD进行标注和注释的方法步骤CAD（Computer-Aided Design，计算机辅助设计）是一种常用于绘图和设计的软件工具。
在进行CAD绘图时，标注和注释是非常重要的环节，可以帮助人们更好地理解和使用设计图纸。
本文将介绍使用CAD进行标注和注释的方法步骤。
第一步：选择适当的工具在CAD软件中，有多种工具可用于进行标注和注释。
常见的工具包括文字工具、标注工具、尺寸工具等。
根据需要选择合适的工具。
例如，如果需要在设计图纸上添加文字说明，可以使用文字工具。
第二步：确定标注和注释位置标注和注释的位置应该清晰明确，并且不会遮挡设计图纸的重要部分。
可以选择在设计图纸的空白区域进行标注，或者在需要特别注释的地方添加标注。
第三步：添加文字标注选择文字工具，点击设计图纸上的要添加标注的位置。
在弹出的文字编辑框中输入相应的文字，可以根据需要选择字体、字号、字重等。
确保文字清晰可读，并且与设计图纸相符。
第四步：添加尺寸标注尺寸标注常用于标识不同组件的尺寸，帮助读者更好地理解设计图纸。
选择尺寸工具，点击相应的组件边缘或特征，CAD软件会自动添加尺寸标注。
可以根据需要调整标注的位置和大小，确保尺寸标注清晰明了。
第五步：添加注释除了文字标注和尺寸标注，注释也是很重要的一种标注形式。
注释用于解释设计图纸中的某些特点、组件或者过程。
选择相应的注释工具，在需要注释的地方添加注释。
可以根据需要调整注释的样式和位置。
第六步：调整标注和注释的样式CAD软件通常提供了多种标注和注释的样式选择。
可以根据需要调整标注和注释的样式，例如字体、颜色、线型等。
确保标注和注释与设计图纸整体风格一致，并且清晰易读。
第七步：保存设计图纸在完成标注和注释后，不要忘记保存设计图纸。
选择保存选项，可以选择保存为CAD软件支持的常见文件格式，例如DWG或DXF。
保存后的设计图纸可以方便地与他人共享和传输。
以上就是使用CAD进行标注和注释的方法步骤。
如何在CAD中添加文字与标注注释
如何在CAD中添加文字与标注注释CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件，它能够准确而高效地完成各种设计任务。
在CAD软件中添加文字与标注注释是非常重要的一项技能，它能够使我们的设计更加清晰明了，便于他人理解和交流。
本文将介绍如何在CAD中添加文字与标注注释的方法与技巧，希望对广大设计师有所帮助。
首先，我们来讨论如何在CAD中添加文字。
文字是设计中常用的一种元素，可以用于标明尺寸、注释设计意图等。
在CAD中，我们可以通过以下几种方式添加文字。
第一种方式是使用“单行文字”命令。
在CAD软件的命令栏中输入“单行文字”命令或点击工具栏中的相应按钮，接着在绘图区域中指定文字的插入点、高度和旋转角度，然后输入文字内容即可。
第二种方式是使用“多行文字”命令。
与单行文字不同，多行文字具有更多的格式控制选项，可以方便地进行排版操作。
在CAD软件的命令栏中输入“多行文字”命令或点击工具栏中的相应按钮，接着在绘图区域中指定多行文字的插入点、宽度和高度，并设置文字样式、对齐方式等参数，最后输入文字内容即可。
除了以上两种基本的添加文字的方式，CAD还提供了很多其他的文字命令，如在圆弧上添加文字、在折线上添加文字等。
根据具体的设计需求，我们可以选择合适的文字命令进行使用。
接下来，让我们讨论如何在CAD中添加标注注释。
标注注释是设计中必不可少的一项工作，它可以用于标明尺寸、注解设计细节、指示图纸范围等。
CAD中的标注工具可以通过命令栏或工具栏进行选择和使用。
我们可以使用“线性尺寸”命令、“半径尺寸”命令、“角度尺寸”命令等来标注线段的长度、圆的半径和角度。
使用这些命令时，我们需要选择相应的对象，CAD会自动计算并显示出标注的数值。
此外，我们还可以使用“注释”命令来添加注释。
该命令可以在绘图区域中指定注释的位置和内容，并可以选择注释的样式、字体和大小等。
添加完注释后，我们还可以随时对注释进行编辑和调整，以满足具体的设计需求。

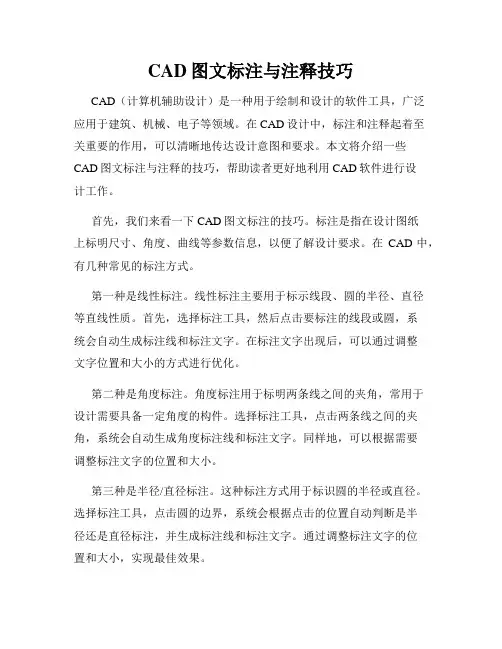

CAD图文标注与注释技巧
CAD图文标注与注释技巧CAD（计算机辅助设计）是一种用于绘制和设计的软件工具，广泛应用于建筑、机械、电子等领域。
在CAD设计中，标注和注释起着至关重要的作用，可以清晰地传达设计意图和要求。
本文将介绍一些CAD图文标注与注释的技巧，帮助读者更好地利用CAD软件进行设计工作。
首先，我们来看一下CAD图文标注的技巧。
标注是指在设计图纸上标明尺寸、角度、曲线等参数信息，以便了解设计要求。
在CAD中，有几种常见的标注方式。
第一种是线性标注。
线性标注主要用于标示线段、圆的半径、直径等直线性质。
首先，选择标注工具，然后点击要标注的线段或圆，系统会自动生成标注线和标注文字。
在标注文字出现后，可以通过调整文字位置和大小的方式进行优化。
第二种是角度标注。
角度标注用于标明两条线之间的夹角，常用于设计需要具备一定角度的构件。
选择标注工具，点击两条线之间的夹角，系统会自动生成角度标注线和标注文字。
同样地，可以根据需要调整标注文字的位置和大小。
第三种是半径/直径标注。
这种标注方式用于标识圆的半径或直径。
选择标注工具，点击圆的边界，系统会根据点击的位置自动判断是半径还是直径标注，并生成标注线和标注文字。
通过调整标注文字的位置和大小，实现最佳效果。
除了上述几种标注方式，在CAD中还可以应用标注样式库进行自定义标注。
标注样式库中包含了各类标注样式和文字样式，可以根据需要灵活选择和调整，从而更好地满足设计要求。
接下来，我们将了解一些CAD注释的技巧。
注释是指在设计图纸上添加文字、符号、图例等附加信息，以便更清晰地表达设计意图和要求。
首先是文字注释。
在CAD中，可以通过选择文字工具，在图纸上添加文字注释。
可以自定义文字字体、大小、颜色等参数，以及文字对齐方式和间距。
文字注释可以用于解释设计细节、要求和注意事项，使设计更加规范和易懂。
其次是符号注释。
在CAD中，可以使用符号库中的各类符号图形进行注释。
符号库中包含了常用的形状、箭头、标识等图形，可以根据需要选择和插入。
如何在CAD中进行标注和注释
如何在CAD中进行标注和注释在使用CAD软件进行绘图时，标注和注释是非常重要的环节。
它们可以清晰地表达出图纸上的信息，方便与他人交流和理解。
本文将介绍如何在CAD中进行标注和注释，以帮助读者更好地运用这些功能。
1. 标注线性尺寸在CAD中，标注线性尺寸是一个常见的操作。
选中“标注”工具栏上的“尺寸”按钮，然后在绘图区域内选择需要标注的直线，系统将自动显示出直线的长度。
可以移动和调整标注的位置，使其不遮挡绘图内容。
如果需要标注多个长度，可以多次使用该功能。
2. 标注角度标注角度也是常见的操作之一。
选中“标注”工具栏上的“角度”按钮，并在绘图区域内选择需要标注的角度，系统将自动显示出角度的数值。
可以调整标注的位置和样式，确保清晰可读。
3. 标注半径和直径在CAD中标注半径和直径非常重要，它们常用于绘制圆形和弧形。
选中“标注”工具栏上的“半径/直径”按钮，然后在绘图区域内选择需要标注的圆或弧，系统将自动生成对应的标注。
可以根据需要调整标注的位置和样式。
4. 标注文字除了标注尺寸和角度等物理量，我们还可以使用CAD软件进行文字标注。
选中“标注”工具栏上的“文字”按钮，在绘图区域内选择标注位置，然后输入需要标注的文字内容。
可以调整文字的字体、大小和对齐方式，以便更好地表达出信息。
5. 添加注释除了标注物理量和文字，我们还需要在绘图中添加一些注释，用以解释图纸的内容。
选中“注释”工具栏上的“注释”按钮，然后在绘图区域内选择需要添加注释的位置，系统将打开一个文本框供我们输入注释内容。
可以调整文本框的大小和样式，使其与绘图内容相协调。
6. 调整标注和注释在CAD中，我们可以随时调整标注和注释的位置和样式，以便更好地适应绘图的需要。
选中标注或注释，然后使用鼠标或键盘上的移动、缩放和旋转等工具进行调整。
可以根据具体情况选择合适的调整方式，保证标注和注释的清晰可读。
总结起来，在CAD中进行标注和注释是非常必要的。
使用相关工具可以快速、准确地表达出图纸上的信息，方便与他人沟通和理解。
如何使用CAD对图纸进行标注和注释
如何使用CAD对图纸进行标注和注释今天我们将一起来探讨一下如何利用CAD软件对图纸进行标注和注释。
标注和注释是在图纸上添加文字、尺寸和符号等信息的过程，它是图纸设计中至关重要的部分。
首先，我们需要打开CAD软件并导入所需的图纸。
在导入图纸之后，我们会看到一个干净的画布，准备开始标注和注释的过程。
标注和注释主要包括以下几个方面：文字标注、尺寸标注和符号标注。
首先，让我们来学习如何进行文字标注。
在CAD软件的工具栏上，我们可以找到一个文本工具。
点击该工具之后，在图纸上选择一个合适的位置，并开始输入所需的文字。
在输入文字后，我们可以通过选择文本框的属性来进行进一步的设置，包括字体、字号和颜色等。
此外，我们还可以选择文本的对齐方式，如居中、左对齐或右对齐等。
在进行文字标注时，需要注意文字的清晰度和可读性。
定期调整画布的缩放比例，确保文字在任何尺寸下都能够清晰可见。
接下来，我们进入尺寸标注的部分。
在CAD软件中，尺寸标注可以帮助我们更清晰地了解图纸上各个元素的尺寸。
在工具栏上找到尺寸工具，并点击它。
然后，选择需要标注尺寸的元素，比如线段、角度或者圆等。
通过绘制一个标注线来定义尺寸的位置和方向。
一旦标注完成，我们可以选择尺寸标注的属性，如字号、箭头样式和线条类型等。
这些设置可以根据实际需求进行个性化调整。
当进行尺寸标注时，要确保尺寸的准确性和一致性。
可以使用CAD软件的辅助工具来帮助我们自动计算或调整尺寸。
最后，我们来介绍一下符号标注。
符号标注可以帮助我们在图纸上添加一些常见的符号，如特定的形状、箭头或警告符号等。
在CAD软件中，我们可以使用绘图工具来创建符号标注。
通过选择合适的工具，绘制所需的符号，并将其放置在图纸上合适的位置。
除了手动绘制符号，CAD软件还提供了一些常用的符号库。
我们可以通过导入符号库或者选择预设的符号样式来快速添加符号标注。
在进行符号标注时，要确保符号的准确性和一致性。
可以使用CAD软件的辅助工具来进行对齐和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页可以将提取的数据链接至Microsoft Excel电子表格中的信息，并输出到表格或外部文件。
在本例中，将提取每个公寓单元的面积，以创建表格。
2、表格的编辑和修改（P227）
（二）建设项目环境影响评价的工作等级锁定和解锁单元
文字方向与布局匹配：指定图纸空间视口中的文字方向与布局方向匹配
高度：设置文字的高度
4、效果
颠倒效果
反向效果
垂直效果
宽度比例
倾斜角度
7．3多行文字
p212图7-15堆叠效果设置.dwg
TEXT和DTEXT命令的文字功能比较弱，这就给编译明细表和技术要求等大段文字带来麻烦。CAD提供了MTEXT命令来增强对文字的支持，很像Word字处理程序。
调整：指定两点和文字高度来确定文字的区域和方向
在调整方式下，文字高度是一定的，字符串越长，字符就越窄。
中心：指定文字基线的中心点来定位文字。
中间：指定文字外框的中心来定位文字。
右：指定文字基线的右侧端点来定位文字。
其余9种定位方式，见P206图7-4所示。
操作实例
P206页“图7-5 TEXT命令”应用演示
以下操作需“视图菜单下重生成”
QTEXT=OFF
QTEXT=ON
7．5注释与注释性
目的：使用此特性，用户可以自动完成缩放注释的过程，从而使注释能够以正确的大小在图纸上打印或显示。
可设置注释特性的对象：文字、标注、图案填充、公差、多重引线、块
如何设置注释性：在“特性”选项板中更改注释性特性。
下图是在选项板中设置文字的注释性。
使用“格式”菜单下“重命名”或命令行中输入REN
2、选择字体
使用大字体激活时，系统将提供计算机内所有程序的字体。
使用大字体未激活时，系统只提供AutoCAD 2004内的字体。
选定一个高度，则“文字样式”对话框创建的所有文本都使用这个高度值。
3、确定文字大小
注释性：指定文字为可注释性（CAD2008新功能，7.5节详解）
7．1．2单行文字：
1．启动
命令行：TEXT或DTEXT
菜单：绘图→文字→单行文字
2．操作方法
激活命令后，命令行提示如下：
起点：在绘图区单击确定起点，提示如下：
对正：文字定位方式
对齐：文字基线的两个端点来指定文字的宽度和文字方向
系统将输入的文字写在两点之间，文字行的斜角由两点的连线确定，根据两点的距离、字符数自动调节宽度，字符串越长，字符越小。
7.6表格
启动表格命令
命令行：TABLE
菜单：绘图→表格
工具栏：“绘图”工具栏→表格按钮
1、创建表格
从空表格开始：单元样式设置如下图
绘图如下：
自数据链接（可以将表格数据链接至Microsoft Excel中的数据）
（步骤如下图）
从数据提取创建表格：
（新功能专题学习：表格→实时表格→从图形中提取数据）
如果选择多行文字，则显示“文字格式”编辑器。
2．DDMODIFY方法
系统弹出“特性”选项板，然后选择文字，可以修改文字的颜色、线型、图层、文字样式、对齐、宽度等。
7．4．2快速显示文字
在图形中，如果输入过多文字，会使缩放、刷新等操作变慢。CAD提供了QTEXT命令，用于简化文本绘制，加快图形操作。
p216图7-22快速显示文字.dwg
文本信息：文本内容
位置：和所描述的实体平行，放置在图形外部，尽量不与图形的其他部分相重叠。
类型：有以下二种
通用注释：整个项目的一个特定说明
局部注释：项目中某一部分说明
文本比例：为方便得到理想的文本高度，文本比例系数可以和图形比例系数互用。
AutoCAD为文本定义了四条定位线，顶线、中线、基线、底线，如下图所示
演示输入文字“This is an example”，然后设置注释性。
关闭特性，鼠标指向文字时显示：
若将比例设为1：2，再鼠标指向文字时显示：
说明文字对象支持多个支持比例（支持1：1、支持1：2）
设置注释比例的步骤
1）单击注释比例箭头
2）菜单“修改”→“注释性对象比例”→“添加/删除比例”，如下图
3）输入OBJECTSCALE→选择注释对象的回车，显示下图，可添加比例
符号30%%d→300
符号%%c20→￠20
选中堆叠文字后右击→选“堆叠特性”可进行堆叠设置（堆叠文字功能目前不支持中文字符。）
输入文字后右击→可选“背景遮罩”
7．4编辑文字
7．4．1编辑文字
1．DDEDIT方法
启动方法
命令行：DDEDIT
菜单：修改→文字
激活命令后，提示选择注释对象
如果选择字是图纸的重要组成部分，表达了图纸上的重要信息。本章主要介绍TEXT、MTEXT和QTEXT等命令。
7．1输入文本
7．1．1基本概念：
在图形上添加文字，考虑的问题是字体、文本信息、文字比例、文本的类型和位置。
字体：文字的不同书定形式，包括所有的大、小写文本，数字以及宋体、仿宋体等文字。
7．2构造文字样式
样式是利用“文字样式”对话框进行设置
对话框启动方式
菜单：格式→文字样式
命令行：ST或STYLE
文字样式管理器按钮 （需打开“样式”工具栏）
1、样式处理
（1）单击“新建”按钮，缺省值为“样式1”
（2）删除样式：选取需删除的样式名，单击“删除”按钮。
（3）重命名样式
选取需重命名的样式名，单击“重命名”按钮。
多行文字的启动方式
命令行：MTEXT
菜单：绘图→文字→多行文字
工具栏：绘图工具栏的多行文字按钮
可设置字体、文字高度、粗体、斜体、下画线、上画线堆叠
输入插入符“^”、正向斜杠“/”、和磅符号“#”可启用自动堆叠
需选中要堆叠的字符，再选中堆叠工具
1/2→
1#2→
+^-0.01→±0.01
符号%%p0.01→±0.01
通过安全预评价形成的安全预评价报告，作为项目前期报批或备案的文件之一，在向政府安全管理部门提供的同时，也提供给建设单位、设计单位、业主，作为项目最终设计的重要依据文件之一。使用夹点修改表格（P228）：按比例修改行高、列宽、打断
目前，获得人们的偏好、支付意愿或接受赔偿的意愿的途径主要有以下三类：①从直接受到影响的物品的相关市场信息中获得；②从其他事物中所蕴含的有关信息间接获得；③通过直接调查个人的支付意愿或接受赔偿的意愿获得。使用夹点修改表格单元（P228）：修改行高、列宽
