实验名称：机械设计基础实验实验时间：2023年11月15日实验地点：机械实验室一、实验目的1. 理解机械设计基础的基本概念和原理。
2. 掌握机械设计的基本方法，提高动手能力。
3. 分析和解决实际问题，培养创新意识。
二、实验内容及步骤1. 实验内容（1）了解机械设计基础的基本概念和原理；（2）掌握机械设计的基本方法；（3）进行简单的机械设计，如设计一个简易的齿轮传动系统。
2. 实验步骤（1）学习机械设计基础的基本概念和原理，如运动副、机构、机械零件等；（2）分析实验要求，确定设计目标；（3）进行设计，包括选择合适的材料和结构，绘制设计图；（4）制作模型，并进行测试和调整；（5）撰写实验报告。
三、实验结果与分析1. 实验结果（1）设计了一个简易的齿轮传动系统，包括齿轮、轴、轴承等零件；（2）根据实验要求，选择了合适的材料和结构；（3）绘制了设计图，并进行了模型制作；（4）模型测试结果符合预期。
2. 实验分析（1）在设计过程中，首先了解了机械设计基础的基本概念和原理，为后续设计提供了理论基础；（2）在设计过程中，注重了零件的合理选择和结构设计，提高了设计的可靠性；（3）在模型制作过程中，注意了加工精度和装配质量，保证了实验结果的准确性；（4）通过实验，掌握了机械设计的基本方法，提高了动手能力。
四、实验总结1. 通过本次实验，对机械设计基础有了更深入的了解，掌握了机械设计的基本方法；2. 培养了创新意识和解决问题的能力，为今后的学习和工作打下了基础；3. 提高了动手能力，为今后从事机械设计相关工作奠定了基础。
五、实验建议1. 在实验过程中，应注重理论学习与实践操作相结合，提高实验效果；2. 在设计过程中，应注重创新，充分发挥自己的想象力；3. 在模型制作过程中，应注重精度和装配质量，保证实验结果的准确性；4. 在实验报告中，应详细记录实验过程和结果，为今后的学习和工作提供参考。
实验报告人：XXX指导教师：XXX日期：2023年11月15日。

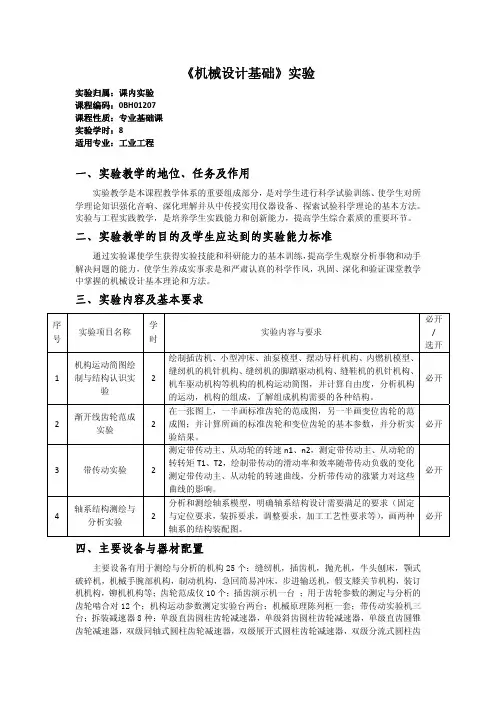

《机械设计基础》实验
机构运动简图绘
绘制插齿机、小型冲床、油泵模型、摆动导杆机构、内燃机模型、
缝纫机的机针机构、缝纫机的脚踏驱动机构、缝鞋机的机针机构、
1
制与结构认识实
2
必开 机车驱动机构等机构的机构运动简图，并计算自由度，分析机构
验
的运动，机构的组成，了解组成机构需要的各种结构。
在一张图上，一半画标准齿轮的范成图，另一半画变位齿轮的范
2、考核方式 (1)实验成绩按 10﹪ 记入期末机械设计基础课总成绩，实验成绩不及格或缺做 1/3 以 上者不得参加期末考试。期末考试的试卷中应有 0～10 分与实验内容有关的题目。 (2)实验成绩有实验指导教师从五方面综合评定：实验预习；实验能力；实验态度；回 答问题；实验报告。 (3)实验指导教师在每次实验中均应填写实验日志及考核记录，期末考试前两周，实验 指导老师将实验成绩交认课教师，由认课教师把实验成绩按 10﹪ 记入期末机械设计基础课 总成绩。
轮减速器，蜗轮蜗杆减速器，圆锥圆柱齿轮减速器；测绘用轴系 9 种；机械零件陈列柜一套, 计算机 89 台。
五、实验指导书及参考资料
王科社，韩凤莲编.机械设计实验任务书与指导书.
六、实验考核办法
1、实验报告
写实验报告一定要准确简明，如实验目的要抓住主要的几点不要面面俱到；对于仪器要 记其名称、数量、规格，作到不遗漏有关物品；实验装置可事先画出草图，实验完毕后加以 整理，附以文字注解。实验步骤也应按实验目的和原理决定。先拟草稿，实验后，再按实验 操作步骤对原稿加以修正，使其反映实验过程；在进行实验时，对实验过程中事物的发展变 化和结果要仔细观察，如实记录，不要遗漏实验项目和数据。有些结果要填在事先准备好的 表内。实验记录不能随意涂抹更改，在实验结束后加以整理，写入报告中；实验结论要根据 实验过程中所观察到的结果与必要的数据作出，推理要严密。另外实验报告的有些内容要按 任务书或指导书上所提的要求去做。
机械设计基础实验指南

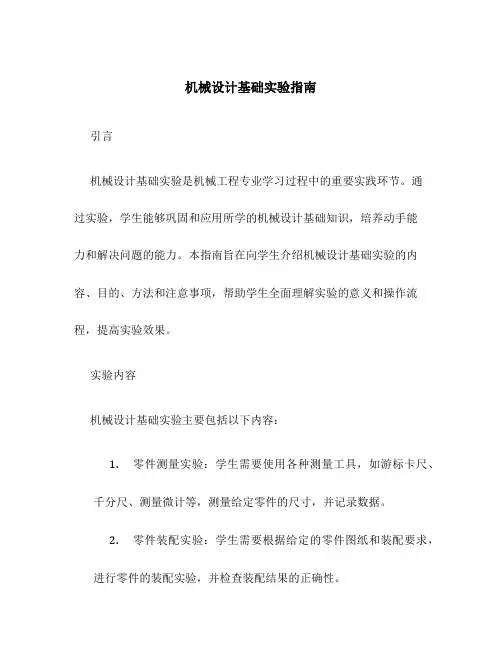

机械设计基础实验指南引言机械设计基础实验是机械工程专业学习过程中的重要实践环节。
通过实验，学生能够巩固和应用所学的机械设计基础知识，培养动手能力和解决问题的能力。
本指南旨在向学生介绍机械设计基础实验的内容、目的、方法和注意事项，帮助学生全面理解实验的意义和操作流程，提高实验效果。
实验内容机械设计基础实验主要包括以下内容：1.零件测量实验：学生需要使用各种测量工具，如游标卡尺、千分尺、测量微计等，测量给定零件的尺寸，并记录数据。
2.零件装配实验：学生需要根据给定的零件图纸和装配要求，进行零件的装配实验，并检查装配结果的正确性。
3.运动副分析实验：学生需要通过实验，认识机械运动副的构成、类型和分析方法，并对给定的机械运动副进行分析，得出运动副的类型和特性。
4.传动系统实验：学生需要通过实验，了解机械传动系统的构成、传动原理和传动比的计算方法，并进行传动系统的设计和分析。
5.强度校核实验：学生需要通过实验，了解机械零件的应力分析原理和计算方法，并进行零件的强度校核和优化设计。
实验目的机械设计基础实验的主要目的包括：1.熟悉机械设计基础知识的应用：通过实验，学生可以将课堂上学到的机械设计基础知识应用于实际情境中，巩固所学知识。
2.培养动手能力和解决问题的能力：实验过程中，学生需要亲自操作测量工具、装配零件、分析运动副等，培养了他们的动手实践能力和问题解决能力。
3.提高实验设计与数据分析能力：学生需要设计合理的实验方案、记录实验数据并进行分析，从而提高其实验设计和数据处理能力。
4.增强团队协作意识和沟通能力：在实验过程中，学生需要与同组成员合作完成实验任务，加强了团队协作和沟通能力。
实验方法与步骤在进行机械设计基础实验时，需要按照以下步骤进行：1.准备实验材料和工具：根据实验要求，准备好所需的零件、测量工具、装配工具等。
2.确定实验方案：根据实验目的和要求，设计合理的实验方案，包括测量步骤、装配顺序和运动副分析方法等。
《机械设计基础实验》

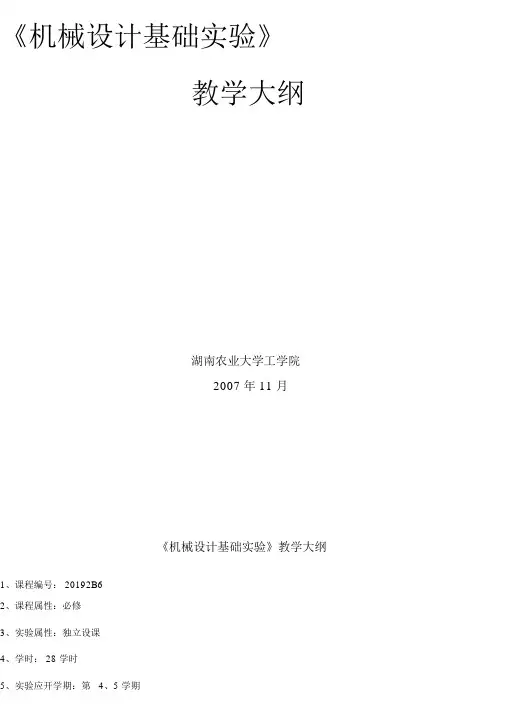

《机械设计基础实验》教学大纲湖南农业大学工学院2007 年 11 月《机械设计基础实验》教学大纲1、课程编号： 20192B62、课程属性：必修3、实验属性：独立设课4、学时： 28 学时5、实验应开学期：第4、5 学期6、先修课程：高等数学、机械制图、金属工艺学、理论力学、材料力学、金属材料及热处理、机械精度设计及检测、机械原理、机械设计。
